常用塑料的注塑工艺参数聚丙烯P

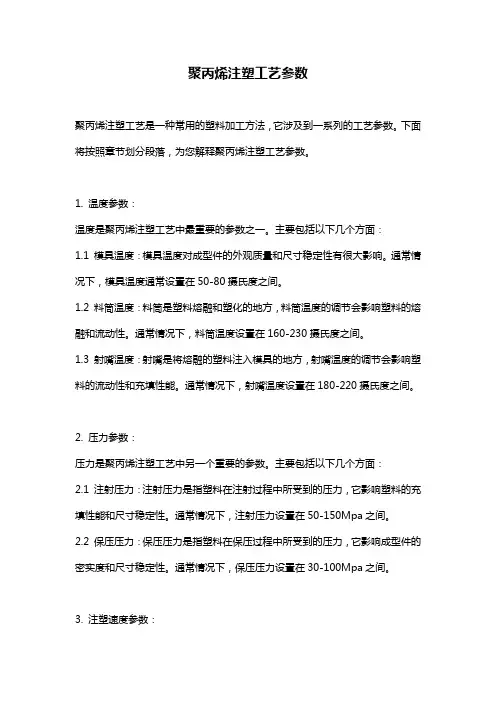

聚丙烯注塑工艺参数聚丙烯注塑工艺是一种常用的塑料加工方法，它涉及到一系列的工艺参数。

下面将按照章节划分段落，为您解释聚丙烯注塑工艺参数。

1. 温度参数：温度是聚丙烯注塑工艺中最重要的参数之一。

主要包括以下几个方面：1.1 模具温度：模具温度对成型件的外观质量和尺寸稳定性有很大影响。

通常情况下，模具温度通常设置在50-80摄氏度之间。

1.2 料筒温度：料筒是塑料熔融和塑化的地方，料筒温度的调节会影响塑料的熔融和流动性。

通常情况下，料筒温度设置在160-230摄氏度之间。

1.3 射嘴温度：射嘴是将熔融的塑料注入模具的地方，射嘴温度的调节会影响塑料的流动性和充填性能。

通常情况下，射嘴温度设置在180-220摄氏度之间。

2. 压力参数：压力是聚丙烯注塑工艺中另一个重要的参数。

主要包括以下几个方面：2.1 注射压力：注射压力是指塑料在注射过程中所受到的压力，它影响塑料的充填性能和尺寸稳定性。

通常情况下，注射压力设置在50-150Mpa之间。

2.2 保压压力：保压压力是指塑料在保压过程中所受到的压力，它影响成型件的密实度和尺寸稳定性。

通常情况下，保压压力设置在30-100Mpa之间。

3. 注塑速度参数：注塑速度是指塑料在注射过程中的流动速度。

主要包括以下几个方面：3.1 注射速度：注射速度的快慢对成型件的外观质量和尺寸稳定性有影响。

通常情况下，注射速度设置在5-150mm/s之间。

3.2 压力速度：压力速度是指塑料在保压过程中的流动速度，它影响成型件的密实度和尺寸稳定性。

通常情况下，压力速度设置在5-50mm/s之间。

4. 冷却时间参数：冷却时间是指塑料在注射成型后，需要进行冷却固化的时间。

主要包括以下几个方面：4.1 注射冷却时间：注射冷却时间是指塑料在注射过程中的冷却时间，它影响成型件的收缩率和尺寸稳定性。

通常情况下，注射冷却时间设置在10-60秒之间。

4.2 保压冷却时间：保压冷却时间是指塑料在保压过程中的冷却时间，它影响成型件的收缩率和尺寸稳定性。

第1篇一、引言聚丙烯（PP）是一种常用的热塑性塑料，具有良好的耐化学性、耐热性、绝缘性、机械强度和加工性能。

聚丙烯注塑工艺是将聚丙烯颗粒加热熔化，通过注塑机将熔体注入模具中，冷却固化后得到所需形状的塑料制品。

本文将详细介绍聚丙烯注塑工艺的原理、设备、工艺参数及注意事项。

二、聚丙烯注塑工艺原理聚丙烯注塑工艺主要包括以下几个步骤：1. 预塑：将聚丙烯颗粒加入注塑机料斗，通过料斗加热使颗粒熔化。

2. 注塑：将熔化的聚丙烯熔体通过注塑机的螺杆推进，注入模具腔内。

3. 冷却：注塑完成后，模具中的熔体开始冷却固化。

4. 开模取件：冷却固化后，打开模具取出成品。

5. 后处理：对成品进行清洗、干燥等处理。

三、聚丙烯注塑设备1. 注塑机：注塑机是聚丙烯注塑工艺的核心设备，主要有螺杆式注塑机和柱塞式注塑机两种类型。

2. 模具：模具是注塑工艺中另一个重要设备，用于成型聚丙烯制品。

3. 辅助设备：辅助设备包括料斗、加热器、冷却器、控制系统等。

四、聚丙烯注塑工艺参数1. 加热温度：聚丙烯的熔化温度一般在160℃～220℃之间，具体温度根据聚丙烯牌号和注塑机型号进行调整。

2. 注塑压力：注塑压力一般在60MPa～120MPa之间，具体压力根据制品的壁厚和形状进行调整。

3. 注塑速度：注塑速度分为慢速、中速和快速，应根据聚丙烯的熔化性能和制品的形状进行调整。

4. 冷却时间：冷却时间取决于制品的壁厚和冷却效果，一般控制在15～30秒之间。

5. 模具温度：模具温度一般在50℃～100℃之间，具体温度根据聚丙烯的熔化性能和制品的形状进行调整。

五、聚丙烯注塑工艺注意事项1. 聚丙烯颗粒的干燥：聚丙烯颗粒在注塑前应进行干燥处理，以防止注塑过程中产生气泡和降解。

2. 模具预热：注塑前应对模具进行预热，以防止模具温度过低导致制品表面出现缩痕。

3. 螺杆转速：螺杆转速应根据聚丙烯的熔化性能和注塑速度进行调整，以防止熔体过热或过冷。

4. 注塑压力：注塑压力应根据制品的壁厚和形状进行调整，以防止制品出现变形和缺陷。

聚丙烯（PP – Polypropylene）PP是Polypropylene的简称，中文名称为聚丙烯，俗称百折胶。

PP（聚丙烯）采用齐格勒-纳塔催化剂使丙烯单体催化聚合而制得，是分子链节排列得很规整的结晶形等规聚合物。

PP（聚丙烯）按其结晶度可以分为等规PP（聚丙烯）和无规PP（聚丙烯），等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8-15万之间；无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低，在3000-10000，结构不规整缺乏内聚力，应用较少。

常用的PP原料是等规聚丙烯。

聚丙烯是一种高聚物，单体是丙烯CH2=CH －CH3，通过加聚丙烯聚反应得到聚丙烯，化学式可表示为（C3H6）n，结构简式可表示为〔－CH2－CH(CH3)－〕n. 英文全称为：Polypropylene PP的分子结构为典型的主体规整结构，为结晶聚合物。

PP 聚丙烯商标名称：例如，Asota® Asota GmbH应用范围：汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。

注塑模工艺条件：干燥处理：如果储存适当则不需要干燥处理。

熔化温度：220~275℃，注意不要超过275℃。

模具温度：40~80℃，建议使用50℃。

结晶程度主要由模具温度决定。

注射压力：可大到1800bar。

注射速度：通常，使用高速注塑可以使内部压力减小到最小。

如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。

流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。

建议使用通体为圆形的注入口和流道。

所有类型的浇口都可以使用。

典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。

对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。

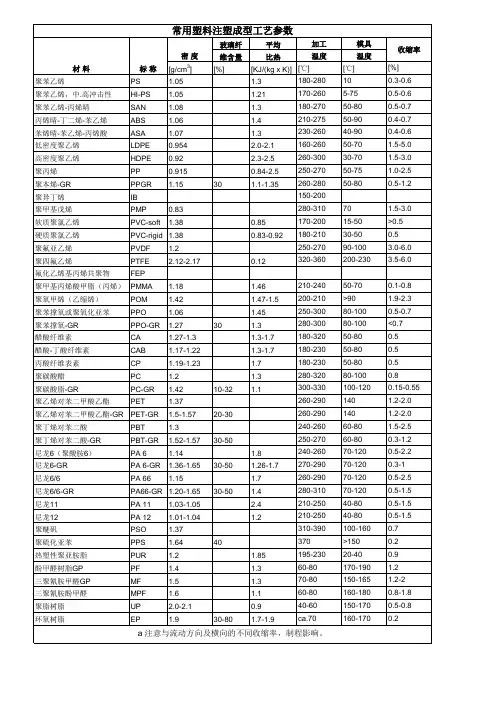

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。

而塑料产品质量好坏与注塑工艺的优劣分不开。

因此，正确掌握塑料注塑成型的工艺参数非常重要。

本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。

一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。

其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。

其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。

其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。

其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。

其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

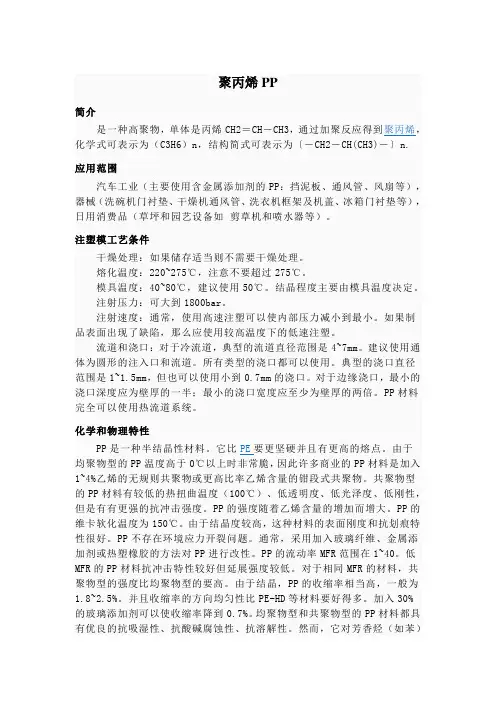

聚丙烯PP简介是一种高聚物，单体是丙烯CH2＝CH－CH3，通过加聚反应得到聚丙烯，化学式可表示为（C3H6）n，结构简式可表示为〔－CH2－CH(CH3)－〕n.应用范围汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。

注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。

熔化温度：220~275℃，注意不要超过275℃。

模具温度：40~80℃，建议使用50℃。

结晶程度主要由模具温度决定。

注射压力：可大到1800bar。

注射速度：通常，使用高速注塑可以使内部压力减小到最小。

如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。

流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。

建议使用通体为圆形的注入口和流道。

所有类型的浇口都可以使用。

典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。

对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。

PP材料完全可以使用热流道系统。

化学和物理特性PP是一种半结晶性材料。

它比PE要更坚硬并且有更高的熔点。

由于均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。

PP的强度随着乙烯含量的增加而增大。

PP的维卡软化温度为150℃。

由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。

PP不存在环境应力开裂问题。

通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。

PP的流动率MFR范围在1~40。

低MFR的PP材料抗冲击特性较好但延展强度较低。

对于相同MFR的材料，共聚物型的强度比均聚物型的要高。

由于结晶，PP的收缩率相当高，一般为1.8~2.5%。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa （800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊常用塑料的注塑工艺参数二二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa （800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀（L：D＝25：1），直通喷嘴，止逆阀常用塑料的注塑工艺参数三三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa （800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀常用塑料的注塑工艺参数四四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 ～210℃（190℃）区4 ～210℃（200℃）区5 ～210℃（200℃）喷嘴～210℃（200℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴常用塑料的注塑工艺参数五五、增塑聚氯乙烯（P－PVC）料筒温度喂料区 30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴 160～220℃（200℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度 200～220℃料筒恒温 120℃模具温度 30～50℃注射压力 80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压 5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量 2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率 1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴常用塑料的注塑工艺参数六六、尼龙6（PA6）料筒温度喂料区 60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴 230～240℃（250℃）括号的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度 240～250℃料筒恒温 220℃模具温度 60～100℃注射压力 100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

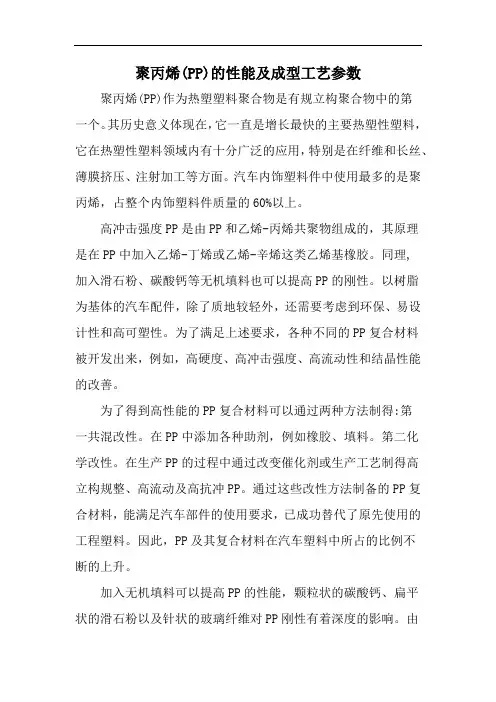

聚丙烯(PP)的性能及成型工艺参数聚丙烯(PP)作为热塑塑料聚合物是有规立构聚合物中的第一个。

其历史意义体现在，它一直是增长最快的主要热塑性塑料，它在热塑性塑料领域内有十分广泛的应用，特别是在纤维和长丝、薄膜挤压、注射加工等方面。

汽车内饰塑料件中使用最多的是聚丙烯，占整个内饰塑料件质量的60%以上。

高冲击强度PP是由PP和乙烯-丙烯共聚物组成的，其原理是在PP中加入乙烯-丁烯或乙烯-辛烯这类乙烯基橡胶。

同理,加入滑石粉、碳酸钙等无机填料也可以提高PP的刚性。

以树脂为基体的汽车配件，除了质地较轻外，还需要考虑到环保、易设计性和高可塑性。

为了满足上述要求，各种不同的PP复合材料被开发出来，例如，高硬度、高冲击强度、高流动性和结晶性能的改善。

为了得到高性能的PP复合材料可以通过两种方法制得:第一共混改性。

在PP中添加各种助剂，例如橡胶、填料。

第二化学改性。

在生产PP的过程中通过改变催化剂或生产工艺制得高立构规整、高流动及高抗冲PP。

通过这些改性方法制备的PP复合材料，能满足汽车部件的使用要求，已成功替代了原先使用的工程塑料。

因此，PP及其复合材料在汽车塑料中所占的比例不断的上升。

加入无机填料可以提高PP的性能，颗粒状的碳酸钙、扁平状的滑石粉以及针状的玻璃纤维对PP刚性有着深度的影响。

由于玻璃纤维自身具有较高的硬度和长径比,对PP的刚性提高最为明显：滑石粉其次。

实际生产中考虑到性价比加工性能，滑石粉和玻璃纤维在汽车塑料中使用的量多。

PP在注射成型前应该在60-80℃的温度下干燥2-3小时，以确保PP的水分含量小于0.01%。

如果PP不进行上述步骤，在加工过程中会产生降解，导致注射制品出现发黄、气泡、银纹等缺陷。

通过先进的复合技术和成型技术以及对PP基体极性改性使得PP复合材料的应用领域不断扩大。

近年来，环境友好型PP已经引起极大的关注。

因此，预计未来PP消费量将继续增加。

PP 通过和人造橡胶及无极填料熔融共混，可以得到高性能的PP复合材料。

来源于：注塑财富网聚丙烯（PP ）的注塑加工工艺介绍PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热就形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

1、塑料的处理。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在华美达机上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

2、注塑机选用对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

3、模具及浇口设计模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度，直径可小至。

边形浇口长度越短越好，约为，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深，厚，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚 PP 制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

4、熔胶温度PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。

熔融段温度最好在240℃。

5、注射速度为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（人地幔现气泡、气纹）。

如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。

6、熔胶背压可用5bar熔胶背压，色粉料的背压可适当调高。

7、注射及保压采用较高注射压力（1500-1800bar）和保压压力（约为注射压力的80%）。

1.1聚丙烯PP：Polypropylene1.1.1分类1)结构－[CH2-CH(CH3)]n－。

PP为线型结构，和PE相似，只不过不同的是在主链上，每隔一个碳原子有一个甲基侧基存在，于是整个分子在空间结构上，就产生三种不同异构体。

即全同PP(也叫等规PP)、间同FP(也叫间规PP)和无规PP三种立体化学结构。

PP通常是全同PP，具有高度的结晶性。

1、等规聚丙烯(全同立构聚丙烯)，英文缩写为IPP从立体化学来看，IPP分子中每个含甲基(—CH3)的碳原子都有相同的构型，即如果把主链拉伸(实际呈线团状)，使主链的碳原子排列在主平面内，则所有的甲基(—CH3)都排列在主平面的同一侧。

我国各石化企业生产的均聚聚丙烯都属于等规聚丙烯，基本性能如前所述，典型产品如北京燕山石化的PP2401，扬子石化的F401，齐鲁石化的T30S等。

2、间规聚丙烯，英文缩写为SPP从立体化学来看，SPP分子中含有甲基(—CH3)的碳原子分为两种不同构型且交替排列，如把主链拉伸，使主链的碳原子排列在主平面内，则所有的甲基(—CH3)交替排列在主平面的两侧。

SPP是高弹性的热塑性塑料，有良好的拉伸强度，它可以像乙丙橡胶那样进行硫化成为弹性体，机械性能优于一般不饱和橡胶。

3、无规聚丙烯，英文缩写为APP从立体化学来看，APP主链上所连甲基(—CH3)在主平面上下两方呈无规则排列。

APP曾是碳酸钙填充母料的载体树脂的主要原料，其原因是它作为IPP生产过程中的副产物，作为技术输出的外国公司认为它没有应用价值，只有焚烧处之，是我国的科技人员将其用于制作碳酸钙填充母料，在八十年代初期，APP母料曾红极一时，为当时合成树脂原料奇缺的塑料工业带来巨大经济效益。

后来北京燕山石化技术改造，改变了聚丙烯生产工艺，副产物APP的来源枯竭，碳酸钙填充母料用的载体树脂转向其它高分子材料，但APP作为一种聚合物，仍然有其自己的独特之处，至今仍有一些进口的APP在许多领域使用，这些APP已不再是IPP生产过程中的副产物，而是特殊工艺制造出的真正意义上的无规聚丙烯。

常用塑料的注塑成型条件注塑成型是制造塑料制品的常见方法之一。

在注塑成型中，塑料材料被熔化并注入到模具中，在高温下冷却，形成预定形状，然后从模具中取出。

而常用的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚苯乙烯（PS）、聚碳酸酯（PC）、尼龙（PA）、聚酯类（PET/PBT）等。

注塑成型条件通常根据不同的塑料材料来进行调整。

聚丙烯（PP）的注塑成型条件1.模具温度：30°-60°C；2.熔体温度：190°C-280°C；3.注射压力：50-150MPa；4.塑化时间：10-60秒；5.塑化速率：3-8公斤/小时；聚乙烯（PE）的注塑成型条件1.模具温度：30°-70°C；2.熔体温度：200°C-300°C；3.注射压力：50-180MPa；4.塑化时间：10-80秒；5.塑化速率：3-6公斤/小时；聚苯乙烯（PS）的注塑成型条件1.模具温度：30°-80°C；2.熔体温度：180°C-240°C；3.注射压力：50-120MPa；4.塑化时间：10-40秒；5.塑化速率：2-6公斤/小时；聚碳酸酯（PC）的注塑成型条件1.模具温度：80°-120°C；2.熔体温度：270°C-320°C；3.注射压力：70-150MPa；4.塑化时间：20-60秒；5.塑化速率：3-6公斤/小时；尼龙（PA）的注塑成型条件1.模具温度：60°-100°C；2.熔体温度：240°C-300°C；3.注射压力：70-160MPa；4.塑化时间：15-60秒；5.塑化速率：2-5公斤/小时；聚酯类（PET/PBT）的注塑成型条件1.模具温度：60°-100°C；2.熔体温度：250°C-300°C；3.注射压力：60-150MPa；4.塑化时间：15-40秒；5.塑化速率：3-6公斤/小时；注塑成型条件的调整对于不同的塑料材料来说是非常重要的，它会影响到塑料制品的质量和性能。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

聚丙烯（PP）塑料的注塑特性介绍典型应用范围：汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。

注塑模工艺条件：干燥处理：如果储存适当则不需要干燥处理。

熔化温度：220~275C，注意不要超过275C。

模具温度：40~80C，建议使用50C。

结晶程度主要由模具温度决定。

注射压力：可大到1800bar。

注射速度：通常，使用高速注塑可以使内部压力减小到最小。

如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。

流道和浇口:对于冷流道，典型的流道直径范围是4~7mm。

建议使用通体为圆形的注入口和流道。

所有类型的浇口都可以使用。

典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm的浇口。

对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。

PP材料完全可以使用热流道系统。

化学和物理特性：PP是一种半结晶性材料。

它比PE要更坚硬并且有更高的熔点。

由于均聚物型的PP温度高于0C以上时非常脆，因此许多商业的PP材料是加入1~4％乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。

共聚物型的PP材料有较低的热扭曲温度（100C）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。

PP的强度随着乙烯含量的增加而增大。

PP的维卡软化温度为150C。

由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。

PP不存在环境应力开裂问题。

通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。

PP的流动率MFR范围在1~40。

低MFR的PP材料抗冲击特性较好但延展强度较低。

对于相同MFR的材料，共聚物型的强度比均聚物型的要高。

由于结晶，PP的收缩率相当高，一般为1.8~2.5％。

并且收缩率的方向均匀性比PE-HD等材料要好得多。

加入30％的玻璃添加剂可以使收缩率降到0.7％。

常用塑料的注塑工艺参数介绍注塑是塑料制品加工中最重要的加工方式之一，其以塑料颗粒等为原料，通过注塑机将塑料材料熔化，注入模具中进行成型，是塑料制品加工中的核心工艺之一。

因此，注塑工艺参数的设定对塑料制品的质量和产量具有重要影响。

本文将介绍常用塑料的注塑工艺参数，以及如何根据不同的塑料材料设置合理的注塑参数。

一、常见的塑料材料常见的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚苯乙烯（PS）、聚碳酸酯（PC）、聚酰胺（PA）和聚丙烯酸酯（PMMA）等。

它们的物理性质和化学性质各不相同，因此需要根据不同的材料进行设置注塑工艺参数。

二、注塑工艺参数的设定1.注射压力注射压力是指注射机将熔化的塑料推入模具中的压力值。

压力值不同，注塑制品的物理性质和外观也不同。

一般来说，注塑压力与注射机的大小有关，注塑机越大，其注射压力越大，可以制作更大的塑料制品。

但是，注塑压力也不是越大越好，过大的注射压力会导致部分产品出现缺陷，如翘曲、气泡等问题。

2.融料温度塑料的熔融温度不同，根据不同的塑料材料，设置不同的融料温度可以保证制品良好的外观和物理性能。

一般来说，融料温度分为料缸温度和射嘴温度两部分。

料缸温度是指注塑机塑化室中的温度，更高的温度可以使塑料熔融得更彻底，但过高的温度会使塑料变性和劣化。

射嘴温度是指将熔化的融料注入模具前，预先保持在较高的温度，以确保能流入模具中。

3.冷却时间注塑制品的冷却时间是指将熔融的塑料注入模具后保持的时间，使其冷却成形。

冷却时间可以影响塑料制品的物理性能。

通常情况下，在工艺参数的设计中，要考虑合理的注塑时间，如过短的冷却时间会在模具中保留熔化的塑料，而过长的时间则会降低生产效率。

4.射胶量射胶量是指注塑机在每个工作循环中注入模具中的塑料量。

射胶量的设定也要根据处理的材料而定。

对于较软的塑料材料，更小的射胶量在注塑制品中显得更有弹性，而对于刚性塑料来说，较大的射胶量可提供更强的坚硬度。

三、总结注塑工艺参数是制作优质的塑料制品不可或缺的一步。
