机械制图习题集答案第7章

单选题题目编号： 0701 难度系数： A题目：表示球面直径的缩写词为（）。

答案A SΦ答案B SR答案C Φ答案D R正确答案：A题目编号： 0702 第 7 章节页码难度系数： A题目：表示︒45倒角的缩写词为（）。

答案A 倒角答案B Φ答案C t 答案D C正确答案：C。

题目编号： 0703 难度系数： A题目：表示孔在圆周上均匀分布的缩写词为（）。

答案A ECS 答案B QSE 答案C EQS 答案D SEQ 正确答案：C题目编号： 0704 难度系数： A题目：关于配合尺寸ф30H7/f7下列叙述不正确的是：答案A 该配合为基孔制；答案B 基本尺寸为ф30；答案C 轴和孔的公差等级均为IT7；答案D 不用查表就能判断为间隙配合。

正确答案：D题目编号： 0705 难度系数： A题目：孔的基本尺寸为ф30，上偏差为+0.020,下偏差为+0.007，则下列叙述正确的是：答案A 最终加工后测得尺寸为ф30，则该零件为合格品；答案B 最终加工后测得尺寸为ф30，则该零件为废品；答案C 最终加工后测得尺寸为ф30，则该零件为可修复不合格品；答案D 以上答案均不对。

正确答案：C题目编号： 0706 难度系数： A题目：下图4个钻孔结构中，不符合加工工艺要求的是：正确答案：A 题目编号： 0707 难度系数： A题目：下图4个结构中，不符合加工工艺要求的是：正确答案：D题目编号： 0708 难度系数： A题目：下图4个结构中，不符合加工工艺要求的是：正确答案：D题目编号： 0709 难度系数： C题目：下图4个图形中，粗糙度标注有错误的是：正确答案：C题目编号： 0710 难度系数： C题目：下图4个形状公差标注中，公差带形状有错误的是：正确答案：C题目编号： 0711 难度系数： C题目：下图4个位置公差标注中，公差带形状有错误的是：正确答案：D试题库出题卡4 判断题题目编号：0701 难度系数：A题目：现行的《极限与配合》标准中，标准公差分为20个等级。

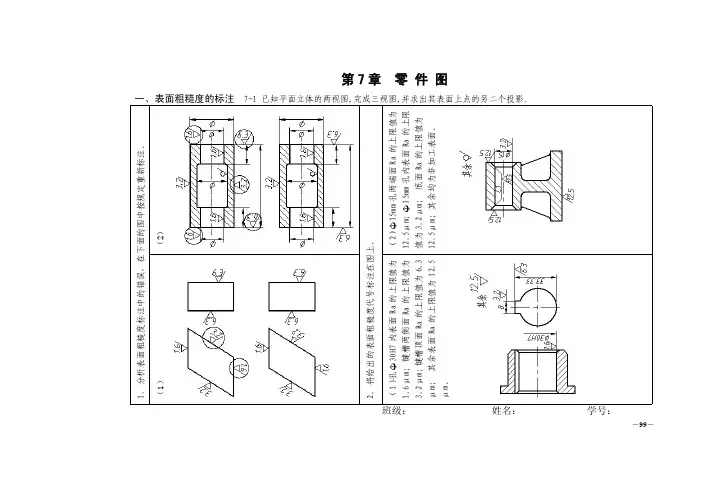

第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。

班级：姓名：学号：1．分析表面粗糙度标注中的错误，在下面的图中按规定重新标注。

（2）2．将给出的表面粗糙度代号标注在图上。

（2）Φ15mm孔两端面Ra的上限值为12.5μm；Φ15mm孔内表面Ra的上限值为3.2μm；底面Ra的上限值为12.5μm；其余均为非加工表面。

（1）（1）孔Φ3H7内表面Ra的上限值为1.6μm；键槽两侧面Ra的上限值为3.2μm；键槽顶面Ra的上限值为6.3μm；其余表面Ra的上限值为12.5μm。

－99－Φ15H7/g6基准制：基孔制配合种类：间隙配合Φ25H7/p6基准制：基孔制配合种类：过盈配合Φ10G7/h6基准制：基轴制配合种类：间隙配合Φ10N7/h6基准制：基轴制配合种类：过渡配合－100－－101－三、形位公差的标注7-3把用文字说明的形位公差，用代号标注在图上。

班级：姓名：学号：1．在图上用代号标出：槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2．在图上用代号标出：：（1）轴肩A 对Φ15h6轴线的端面圆跳动公差为0．03mm （2）Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3．在图上用代号标出：（1）Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm；（2）右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4．在图上用代号标出：（1）孔Φ18mm 轴线的直线度公差为Φ0.02mm；（2）孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图，在指定位置补画断面图，并完成填空题。

填空题1．说明Φ20f7的含义：Φ20为基本尺寸，f7是基本偏差代号为f，精度等级为IT7级，如将Φ20f7写成有上下偏差的形式，注法是。

2．说明图中形位公差框格的含义：符号⊥表示垂直度，数字0.03是公差值，B是基准。

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．7.5 极限与配合的标注。

1．解释配合代号的含义（填空）。

（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。

2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

φ20k6的圆度公差值为0.006。

φ20k6的圆柱表面的直线度公差值为0.008。

φ18h7对φ10h7的同轴度公差值为0.02。

φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。

7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

七、标准结构及标准零、组件7.1 螺纹∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第77～77页习题7.2 螺纹连接和螺纹紧固件连接∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第78～79页习题7.3 齿轮、键、销∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题2345题号：题号：67891011121314题号：17.4 轴承和弹簧∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80～80页习题题号：1516171.已知下列螺纹代号，试识别其意义并填表。

2.根据给定的螺纹要素，标注螺纹的尺寸。

(1)普通螺纹，大径30mm，螺距1.5mm，单线，(2) 非螺纹密封的管螺纹，尺寸代号3/4。

右旋，中径及顶径公差代号6g，短旋合长度。

(3) 梯形螺纹，大径20mm，导程8mm，双线，右旋。

(4) 用螺纹密封的管螺纹，尺寸代号1/2。

3.将图中错处圈出，将正确的画在右边（包括尺寸）。

(1) M16(2) M24×1.5。

4.画出下列螺纹孔的两视图。

(1)M20。

孔为通孔，螺纹(2) M20。

孔为通孔，螺纹(3) M12×1.5。

螺纹盲孔，螺纹深攻到底，主、俯视图都全剖。

攻到30mm，主视图全剖。

18mm，钻孔深24mm，主视图全剖。

5.将下列两图的错处圈出，并将正确的画在下面。

(1) (2)6.将下图的错处圈出，并将正确的画在右面。

7.已知螺栓GB/T 5780 M16×L、垫圈GB/T 97.1 16、螺母GB/T 41 M16，板厚t1=t2=15mm。

用比例画法作螺栓连接的三视图（主视图全剖，俯、左视图画外形）。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。
