机械制图习题集第六版答案机械制图习题集第六版是一本广泛用于机械设计和制图课程的教材,它包含了大量的习题和实例,旨在帮助学生掌握机械制图的基本原理和技巧。
以下是该习题集的部分答案,供参考:第一章:制图基础知识1. 线型表示方法:- 粗实线:表示可见轮廓线。
- 细实线:表示尺寸线、剖面线等。
- 虚线:表示不可见轮廓线。
2. 尺寸标注规则:- 尺寸线应平行于所标注的线段。
- 尺寸数字应清晰可读,通常位于尺寸线的中线上。
第二章:几何作图1. 圆的五等分:- 首先确定圆心,然后使用圆规在圆上作四个等分点,最后连接圆心与等分点,完成五等分。
2. 三角形的内切圆:- 首先作三角形的角平分线,然后找到角平分线的交点作为圆心,以该点到三角形任意一边的距离为半径画圆,得到内切圆。
第三章:投影法1. 第一角投影:- 物体的三个视图(正视图、侧视图、俯视图)按照一定的顺序排列,通常为从左到右。
2. 第三角投影:- 与第一角投影不同,物体的视图排列顺序为从右到左。
第四章:组合体视图1. 组合体的视图表示:- 通过多个基本视图的组合来表达一个复杂的三维物体。
2. 组合体的尺寸标注:- 需要在每个视图中清晰地标注出物体的尺寸,以确保准确表达。
第五章:剖视图与断面图1. 剖视图的绘制:- 选择适当的剖面线,沿着剖面线切开物体,然后在视图中表示出内部结构。
2. 断面图的应用:- 当需要特别强调物体的某个截面时,可以使用断面图来详细展示。
第六章:轴测图1. 轴测图的绘制方法:- 使用特定的轴测投影规则,将三维物体投影到二维平面上。
2. 轴测图的尺寸标注:- 确保在轴测图中正确地标注出物体的尺寸,以便于理解和制造。
第七章:标准件与常用件的表示方法1. 螺栓、螺母的表示:- 使用标准的符号和表示方法来绘制螺栓和螺母。
2. 齿轮的表示:- 展示齿轮的齿形和尺寸,包括模数、齿数等参数。
第八章:装配图1. 装配图的绘制:- 展示多个零件如何组合在一起形成完整的机械设备。
第7章零件图一、表面粗糙度的标注7-1已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
班级:姓名:学号:1.分析表面粗糙度标注中的错误,在下面的图中按规定重新标注。
(2)2.将给出的表面粗糙度代号标注在图上。
(2)Φ15mm孔两端面Ra的上限值为12.5μm;Φ15mm孔内表面Ra的上限值为3.2μm;底面Ra的上限值为12.5μm;其余均为非加工表面。
(1)(1)孔Φ3H7内表面Ra的上限值为1.6μm;键槽两侧面Ra的上限值为3.2μm;键槽顶面Ra的上限值为6.3μm;其余表面Ra的上限值为12.5μm。
-99-Φ15H7/g6基准制:基孔制配合种类:间隙配合Φ25H7/p6基准制:基孔制配合种类:过盈配合Φ10G7/h6基准制:基轴制配合种类:间隙配合Φ10N7/h6基准制:基轴制配合种类:过渡配合-100--101-三、形位公差的标注7-3把用文字说明的形位公差,用代号标注在图上。
班级:姓名:学号:1.在图上用代号标出:槽20mm 对距离为40mm 的两平面的对称度公差为0.06mm2.在图上用代号标出::(1)轴肩A 对Φ15h6轴线的端面圆跳动公差为0.03mm (2)Φ25r7圆柱对Φ15h6圆柱轴线的径向圆跳动公差为0.03mm3.在图上用代号标出:(1)Φ25h6圆柱的轴线对Φ18H7圆孔轴线的同轴度公差为Φ0.02mm;(2)右端面对孔Φ18H7圆柱轴线的垂直度公差为0.04mm4.在图上用代号标出:(1)孔Φ18mm 轴线的直线度公差为Φ0.02mm;(2)孔Φ18mm 的圆度公差为0.01mm四、读零件图7-4读齿轮轴零件图,在指定位置补画断面图,并完成填空题。
填空题1.说明Φ20f7的含义:Φ20为基本尺寸,f7是基本偏差代号为f,精度等级为IT7级,如将Φ20f7写成有上下偏差的形式,注法是。
2.说明图中形位公差框格的含义:符号⊥表示垂直度,数字0.03是公差值,B是基准。

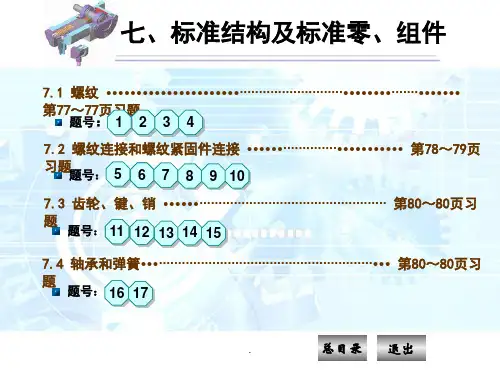

七、标准结构及标准零、组件7.1 螺纹∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第77~77页习题7.2 螺纹连接和螺纹紧固件连接∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第78~79页习题7.3 齿轮、键、销∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80~80页习题2345题号:题号:67891011121314题号:17.4 轴承和弹簧∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第80~80页习题题号:1516171.已知下列螺纹代号,试识别其意义并填表。
2.根据给定的螺纹要素,标注螺纹的尺寸。
(1)普通螺纹,大径30mm,螺距1.5mm,单线,(2) 非螺纹密封的管螺纹,尺寸代号3/4。
右旋,中径及顶径公差代号6g,短旋合长度。
(3) 梯形螺纹,大径20mm,导程8mm,双线,右旋。
(4) 用螺纹密封的管螺纹,尺寸代号1/2。
3.将图中错处圈出,将正确的画在右边(包括尺寸)。
(1) M16(2) M24×1.5。
4.画出下列螺纹孔的两视图。
(1)M20。
孔为通孔,螺纹(2) M20。
孔为通孔,螺纹(3) M12×1.5。
螺纹盲孔,螺纹深攻到底,主、俯视图都全剖。
攻到30mm,主视图全剖。
18mm,钻孔深24mm,主视图全剖。
5.将下列两图的错处圈出,并将正确的画在下面。
(1) (2)6.将下图的错处圈出,并将正确的画在右面。
7.已知螺栓GB/T 5780 M16×L、垫圈GB/T 97.1 16、螺母GB/T 41 M16,板厚t1=t2=15mm。
用比例画法作螺栓连接的三视图(主视图全剖,俯、左视图画外形)。
图上量取)。
7-2参照立体图画出三视图(未定尺寸从立体图上量取)。
图上量取)。
7-4参照立体图画出三视图(未定尺寸从立体图上量取)。
7-5求作左视图,并比较它们的形状有何不同。
7-6求作主视图。
7-7求作俯视图。
7-8求作左视图。
7-9分析形状的变化,补齐主视图上所缺的线。
⑴
⑵
⑶⑷
7-10求作左视图。
7-11求作左视图。
7-12求作俯视图。
7-14求作俯视图。
7-16求作俯视图。
7-18求作左视图。
7-20求作左视图。
7-21求作左视图。
*7-22补全视图中所缺的线
*7-24求作俯视图。
*7-26求作左视图。
*7-27求作俯视图。
*7-28求作俯视图。
*7-30求作左视图。
*7-32求作俯视图。
*7-34求作俯视图。
*7-36求作俯视图。
