高磷化学镀镍光亮剂的

镀镍光亮剂配方镀镍是一种高科技的金属表面处理工艺，它可以使金属表面达到异乎寻常的光洁度和抗腐蚀性。

镀镍光亮剂是一种可用来提高以镀镍处理过的金属表面光洁度和韧性的特殊添加剂，其配方包括一些成分： 1.化镁：氧化镁是一种白色粉末，具有良好的能量转换能力。

它能够形成在金属表面形成保护膜，是保护镀镍表面和提高光洁度的重要组成部分。

2.基磺酸钠：它是一种金属表面处理的主要成分，它的作用是减少金属表面的摩擦，同时还能够表面防止氧化。

3.代磷酸钠：它是一种溶于水的无机盐，采用氯代磷酸钠在镀镍光亮剂中可以提高金属表面的耐磨性。

4.胺：苯胺是一种高效的抗腐蚀剂，它能有效抑制金属表面的氧化，同时还可以增加金属表面的光洁度和耐腐蚀性。

5.吡咯：这是一种抗碱性剂，可以使表面形成氧化铝，具有优良的耐腐蚀性和隔热性。

6.酸钠：硫酸钠是一种抗氧化剂，具有很高的抗氧化性和抗磨损性，可以有效抑制金属表面的氧化和腐蚀，从而提高金属表面的光洁度和耐腐蚀性。

配制这种镀镍光亮剂的过程非常复杂，必须在正确的温度、有限的时间内，以及适当的pH值条件下，精确调配上述成分的比例。

最终的镀镍光亮剂可以通过涂抹或焊接的方式来在金属表面上形成一层保护膜，对金属表面的抗腐蚀性和光洁度有显著的改善效果。

同时，由镀镍光亮剂形成的保护膜也可以提高金属表面的韧性，从而有效防止表面受到碰撞，擦伤等物理损伤。

镀镍光亮剂是一种特殊的金属表面处理技术，它不仅能够使金属表面达到异乎寻常的光洁度，而且还能够有效抵抗各种外界因素，如氧化、腐蚀、碰撞等，从而大大提高金属表面的耐用性。

然而，由于镀镍光亮剂配方的成分特性和配制过程的复杂性，质量合格的镀镍光亮剂的制造需要有一定的技术要求，为此，就必须仔细掌握其配方，在合适的环境下，按照规定的精度对每一种成分进行加入，以保证产品的质量，使之能够更好地满足表面处理者的需求。

电镀镍光亮剂配方比例
电镀镍光亮剂是一种用于电镀镍的化学药剂，能够使镀层表面更加光滑、均匀和亮丽。

在制备电镀镍光亮剂时，需要按照一定的比例混合不同的化学药剂，以达到最佳的效果。

通常情况下，制备电镀镍光亮剂需要用到以下几种化学药剂：硝酸镍、硼酸、乙二胺四乙酸（EDTA）、异丙醇、聚乙二醇（PEG）和水。

这些化学药剂需要按照一定的比例进行混合，才能制备出高质量的电镀镍光亮剂。

一般来说，电镀镍光亮剂的配方比例可以根据具体的要求而有所不同。

以下是一种常见的配方比例：
- 硝酸镍：100g
- 硼酸：50g
- EDTA：10g
- 异丙醇：10ml
- PEG（分子量5000）：10g
- 水：适量
将以上的化学药剂按照上述比例混合，搅拌均匀后即可得到一定量的电镀镍光亮剂。

需要注意的是，在混合这些化学药剂时，需要遵循一定的工艺流程与安全措施，避免发生意外事故。

总之，制备高质量的电镀镍光亮剂需要严格按照一定的配方比例进行混合，以确保其制备的效果达到最佳。

- 1 -。

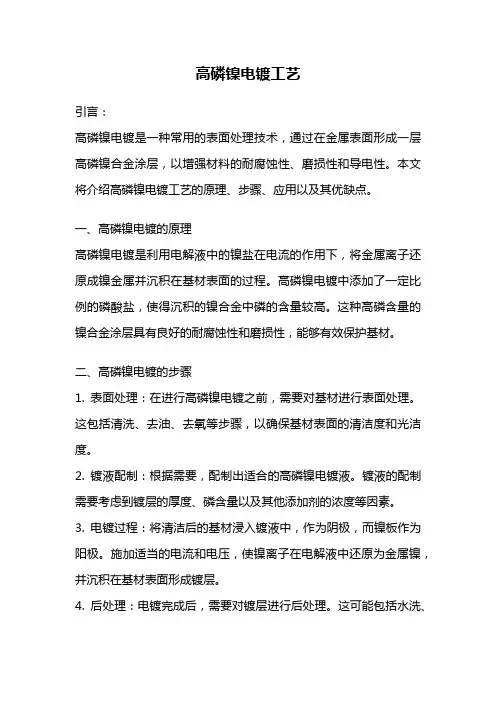

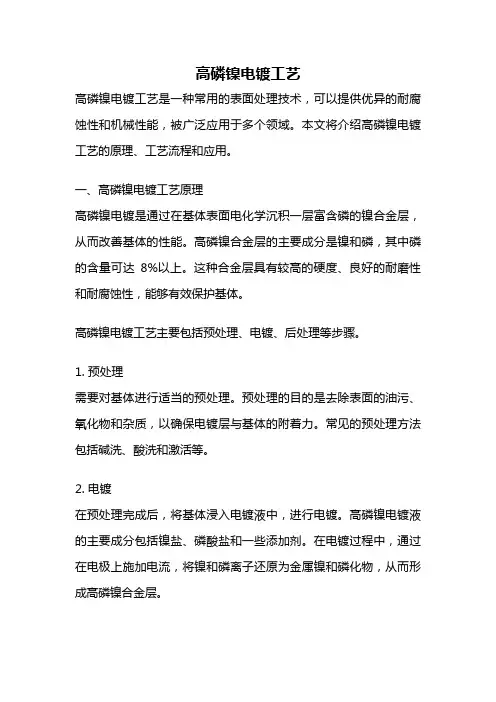

高磷镍电镀工艺高磷镍电镀工艺是一种常用的表面处理技术，可以提供优异的耐腐蚀性和机械性能，被广泛应用于多个领域。

本文将介绍高磷镍电镀工艺的原理、工艺流程和应用。

一、高磷镍电镀工艺原理高磷镍电镀是通过在基体表面电化学沉积一层富含磷的镍合金层，从而改善基体的性能。

高磷镍合金层的主要成分是镍和磷，其中磷的含量可达8%以上。

这种合金层具有较高的硬度、良好的耐磨性和耐腐蚀性，能够有效保护基体。

高磷镍电镀工艺主要包括预处理、电镀、后处理等步骤。

1. 预处理需要对基体进行适当的预处理。

预处理的目的是去除表面的油污、氧化物和杂质，以确保电镀层与基体的附着力。

常见的预处理方法包括碱洗、酸洗和激活等。

2. 电镀在预处理完成后，将基体浸入电镀液中，进行电镀。

高磷镍电镀液的主要成分包括镍盐、磷酸盐和一些添加剂。

在电镀过程中，通过在电极上施加电流，将镍和磷离子还原为金属镍和磷化物，从而形成高磷镍合金层。

3. 后处理完成电镀后，还需要进行后处理。

后处理的目的是去除电镀过程中可能产生的缺陷，如气泡、杂质等。

常见的后处理方法包括热处理、机械抛光和清洗等。

三、高磷镍电镀工艺的应用高磷镍电镀工艺由于其优异的性能，被广泛应用于多个领域。

1. 机械制造业高磷镍电镀可用于改善机械零件的表面性能，提高其耐磨性和耐腐蚀性，延长使用寿命。

常见应用包括轴承、齿轮、模具等。

2. 汽车工业汽车零部件需要具备较高的耐腐蚀性和耐磨性。

高磷镍电镀可以在汽车发动机零部件、排气系统等组件表面形成保护层，提高其抗腐蚀性能。

3. 电子工业高磷镍电镀可用于电子器件的封装和连接。

其合金层具有较好的导电性和耐腐蚀性，可以提高电子器件的可靠性。

4. 航空航天工业航空航天领域对材料的要求极高，高磷镍电镀可以应用于航空发动机零部件、航天器零部件等，提供优异的防腐蚀和耐磨性能。

高磷镍电镀工艺是一种常用的表面处理技术，具有良好的耐腐蚀性和机械性能。

通过适当的预处理、电镀和后处理步骤，可以在基体表面形成富含磷的镍合金层，从而提高材料的性能。

化学镀镍磷介绍一、化学镀镍溶液的成分分析为了保证化学镀镍的质量，必须始终保持镀浴的化学成分、工艺技术参数在最佳范围（状态），这就要求操作者经常进行镀液化学成分的分析与调整。

1.Ni2＋浓度镀液中镍离子浓度常规测定方法是用EDTA络合滴定,紫脲酸胺为指示剂。

试剂（1）浓氨水（密度：0.91g/ml）。

（2）紫脲酸胺指示剂（紫脲酸胺：氯化钠=1：100）。

（3）EDTA容液 0.05mol，按常规标定。

分析方法：用移液管取出10ml冷却后的化学镀镍液于250ml的锥形瓶中，并加入100ml蒸馏水、15ml浓氨水、约0.2g指示剂，用标定后的EDTA溶液滴定，当溶液颜色由浅棕色变至紫色即为终点。

镍含量的计算：C Ni2＋= 5.87 M·V (g/L)式中 M——标准EDTA溶液的摩尔浓度；V——耗用标准EDTA溶液的毫升数。

2．还原剂浓度次亚磷酸钠NaH2PO2·H2O浓度的测定其原理是在酸性条件下，用过量的碘氧化次磷酸钠，然后用硫代硫酸钠溶液反滴定自剩余的碘，淀粉为指示剂。

试剂（1）盐酸 1:1。

（2）碘标准溶液0.1mol按常规标定。

（3）淀粉指示剂1%。

（4）硫代硫酸钠0.1mol按常规标定。

分析方法：用移液管量取冷却后的镀液5ml于带盖的250mL锥形瓶中；加入盐酸25mL碘标准溶液于此锥形瓶中，加盖，置于暗处0.5h（温度不得低于25℃）；打开瓶盖，加入1mL淀粉指示剂，并用硫代硫酸钠标准溶液滴定至蓝色消失为终点。

计算：C NaH2PO2·H2O = 10.6(2M1V1－M2V2) (g/L)式中 M1——标准碘溶液的摩尔浓度；V1——标准碘溶液毫升数；M2——标准硫代硫酸钠溶液的摩尔浓度；V2——耗用标准硫代硫酸钠溶液毫升数。

3．NaHPO3·5H2O的浓度化学镀镍浴还原剂反应产物中影响最大的是次磷酸钠的反应产物亚磷酸钠。

其他种类的还原剂的反应产物的影响较小甚至几乎无影响，如DMAB。

高磷化学镍配方之耐蚀光亮型PM-936（周生电镀导师）高磷化学镍配方比起中磷来说难点在稳定性。

一个好的高磷化学镍配方既要镀速稳定还要保持后续补加时的添加剂成分含量波动小，这样才能满足大规模的商用。

PM-936 是一种很经济的化学镀镍工艺，可得到均匀的、光亮的高磷镍合金镀层，适用于各种基体，包括铝合金、不锈钢、碳及合金钢、铜合金等，以及某些非导电基体。

采用PM-936 工艺，所得到的镀层可满足下列要求：1.在酸性环境下，具有很强的耐蚀性能；2.盐雾实验达到180小时（25.4微米）；3.周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9）4.镀层防腐性能高。

电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0）3.能通过硝酸实验；4.镀层具有压应力；5.镀层无磁性；6.镀液具有高稳定性，使用寿命长；7.镀层防锈。

按三种组份供应：PM-936 A、B及C。

A 和B用于开缸，A 和C 用于维护。

需要注意的是：我们的配方是量产的成熟商业配方，网上是找不到的，电镀手册也没有。

网上卖配方书籍几百元一本含有几百个配方，那种资料只能当做书籍读读，没有商业价值。

有些用户嫌贵了，尽管买书好了。

●配方平台不断发展完善我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。

我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。

●配方说明目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。

他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。

一切建&群的都是假冒。

（本*公*告*长*期*有*效）●溶液开缸及操作配制新槽前，请仔细阅读说明书。

材料每100L含量PM-936 A 6LPM-936 B 18L去离子水至操作液位1.用去离子水先洗净镀槽，然后加入约一半体积的去离子水；2.加入所需量的PM-936A，PM-936B，用空气或机械搅拌均匀；3.检查溶液的pH值，按需要用25%的氨水或50%的碳酸钾溶液调节。

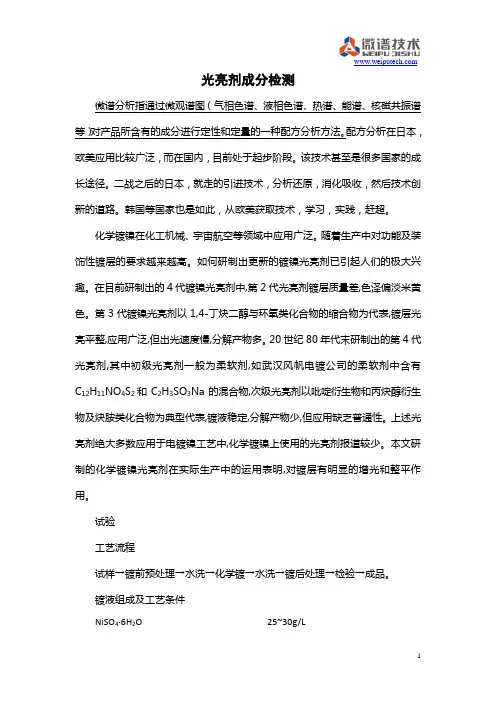

光亮剂成分检测微谱分析指通过微观谱图（气相色谱、液相色谱、热谱、能谱、核磁共振谱等）对产品所含有的成分进行定性和定量的一种配方分析方法。

配方分析在日本，欧美应用比较广泛，而在国内，目前处于起步阶段。

该技术甚至是很多国家的成长途径。

二战之后的日本，就走的引进技术，分析还原，消化吸收，然后技术创新的道路。

韩国等国家也是如此，从欧美获取技术，学习，实践，赶超。

化学镀镍在化工机械、宇宙航空等领域中应用广泛。

随着生产中对功能及装饰性镀层的要求越来越高。

如何研制出更新的镀镍光亮剂已引起人们的极大兴趣。

在目前研制出的4代镀镍光亮剂中,第2代光亮剂镀层质量差,色泽偏淡米黄色。

第3代镀镍光亮剂以1,4-丁炔二醇与环氧类化合物的缩合物为代表,镀层光亮平整,应用广泛,但出光速度慢,分解产物多。

20世纪80年代末研制出的第4代光亮剂,其中初级光亮剂一般为柔软剂,如武汉风帆电镀公司的柔软剂中含有C12H11NO4S2和C2H3SO3Na的混合物,次级光亮剂以吡啶衍生物和丙炔醇衍生物及炔胺类化合物为典型代表,镀液稳定,分解产物少,但应用缺乏普通性。

上述光亮剂绝大多数应用于电镀镍工艺中,化学镀镍上使用的光亮剂报道较少。

本文研制的化学镀镍光亮剂在实际生产中的运用表明,对镀层有明显的增光和整平作用。

试验工艺流程试样→镀前预处理→水洗→化学镀→水洗→镀后处理→检验→成品。

镀液组成及工艺条件NiSO4·6H2O 25~30g/L络合剂40~50ml/L稳定剂0.5~1.0ml/LNaH2PO2·H2O 28~35g/L光亮剂1~6ml/L装载量 1.2~4.8dm2/LpH值 4.4~4.8温度85~90℃络合添加剂为有机酸的混合物,稳定剂为重金属盐,光亮剂为2种重金属盐和有机酸盐的混合物。

镀层性能测试1)显微硬度厚度的测定采用HX-1型显微硬度计测试。

2)镀层耐磨性测定耐磨试验在M-2000型磨损试验机上进行,上块材料为GCr15,硬度59HRC,下环是被测试样。

销售热线：中磷全光亮环保化学镀镍工艺HXSZ-988产品是本公司研发先进配方,选用了最新环保添加剂,完全取代传统金属离子作为镀液光亮添加剂,使镀层更加柔软、孔隙率更低、光亮性和速度一致性更好，具有高度忍受金属杂质的性能，适合于钢、铁、铜、铝合金等金属化学镀镍，镀层均一，物理性能及化学特优良，并具有优异有防腐性能与磨性。

技术参数成份表：一．镀层的物性与特点：磷含量：—%镀液稳定性好,使用寿命最长可达8—10个周期沉积速度快,可达到15-20微米/1小时硬度: 400—500V、H、N热处理<400℃小时后,700--800 V、H、N镀层密度: c m3熔点窄，适于焊接：熔点： 870-920℃电流阻力：约40-70UΩc m/cm2磁力特性：非磁性膨涨系数：12-14UM/M/℃二．镀液状态及手用途：HXSZ-988A镍来源添加用。

绿色HXSZ-988 B还原剂开缸用：无色HXSZ-988C络合剂、稳定添加用：无色三、镀液的配制及操作方法:开缸:先把底槽注入50%容量之纯净或蒸馏水,注入15%镀槽容量之HXSZ-988B,再注入6%镀槽容液HXSZ-988A,然后搅拌及加纯净水或蒸馏水至预定水位检查PH值是否在指定范围之间,四：设备：1．槽的材料最适宜用PP板材,配备双槽,一为生产用,另一为备用槽.更换下来的槽加热设备及过滤设备必须用30-40%硝酸浸洗6-10个小时后,用清水彻底清洗,最后用含有少量氢氧化钠的纯水冲洗.过滤:2.镀液过滤最好用连续过滤,过滤泵为耐高温、耐酸碱设计,可选用5-10微米滤芯.或滤袋均可,理想流量为每小时能过滤镀液10次.五、镀液的补充与维护:HXSZ-988A与HXSZ-988C的补充比例为1比1在生产过程中须对镍含量经常进行人分析,金属镍必须保持在范围内，每缺少1克镍需要补充10ML的988A与10ML的988C，在正常操作下，镍的补充量不可超过15%。

添加次序为：先把988A的必要量，分次加入镀槽并充分搅拌后，再把相应量的988C分次加入并充分搅拌，接着把PH值凋整至工作状态。

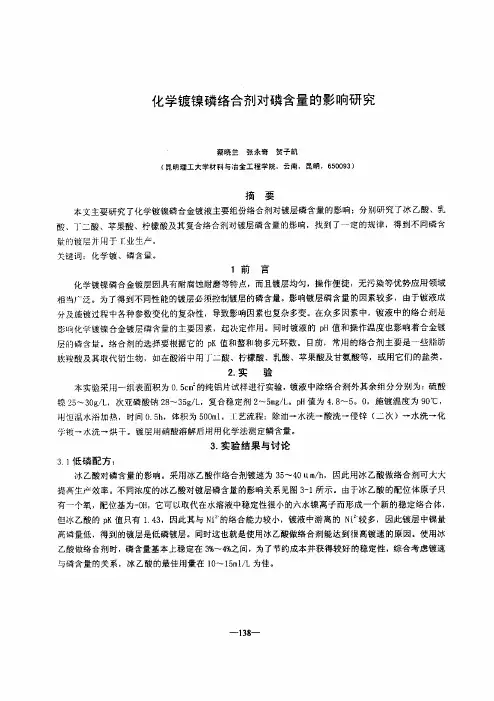

化学镀镍磷络合剂对磷含量的影响研究蔡晓兰张永奇贺子凯（昆明理工大学材料与冶金工程学院．云南，昆明ｔ６５００９３）摘要本文主要研究了化学镀镍磷台金镀液主要组份络合剂对镀层磷含量的影响：分别研究了冰乙酸、乳酸、丁二酸、苹果酸、柠檬酸及其复合络合剂对镀层磷含量的影响，找到了一定的规律，得到不同磷禽苗的镀层并用于ｆ：业生产。

关键词：化学镀、磷含量。

１前言化学镀镍磷合金镀层因具有耐腐蚀耐磨等特点，而且镀层均匀，操作便捷，无污染等优势应用领域相当ｒ泛。

为了得到不同性能的镀层必须控制镀层的磷含量。

影响镀层磷含量的因素较多，由于镀液成分及施镀过程中各种参数变化的复杂性，导致影响因素也复杂多变。

在众多因素中，镀液中的络台剂是影响化学镀镍合金镀层磷含量的主要因素，起决定作用。

同时镀液的ｐＨ值和操作温度也影响着合金镀层的磷含鼍。

络合剂的选择要根据它的ｐＫ值和螫和物多元环数。

目前．常用的络合剂主要是一些脂肪族羧酸及其取代衍生物，如在酸浴中用＿ｒ二酸、柠檬酸、乳酸、苹果酸及甘氨酸等，或用它们的盐类。

２．实验本实验采＿［｜｛｜一组表面积为０５ｃｍ：的纯铝片试样进行实验，镀液中除络合剂外其余纲分分别为：硫酸镍２ｊ～３０９／Ｌ，次弧磷酸钠２８～３５９／Ｌ，复合稳定剂２～５ｍｇ／Ｌ。

ｐｎ值为４．８～５。

０，施镀温度为９０。

Ｃ，心垣温水浴加热，时间０．５ｈ，体积为５００ｍｉ。

ｉＩ艺流程：除油一水洗一酸洗一侵锌（二次）一水洗一化学镀一水洗一烘干。

镀层用硝酸溶解后用用化学法测定鳞含量。

３．实验结果与讨论３．ｉ低磷配方：冰乙酸对磷含量的影响。

采用冰乙酸作络合剂镀速为３５～４０ｕｍ／ｈ，因此用冰乙酸做络合剂可大大提高生产效率。

不同浓度的冰乙酸对镀层磷含量的影响关系见图３－１所示。

由于冰乙酸的配位体原子只有一个氧，配位基为－ＯＨ，它可以取代在水溶液中稳定性很小的六水镍离子而形成一个新的稳定络合体，但冰乙酸的ｐＫ值只有ｉ．４３，因此其与Ｎ产的络合能力较小，镀液中游离的ＮＰ较多，因此镀层中镍量高磷量低，得到的镀层是低磷镀层。
