化学镀镍_磷的研究与应用

外文资料译文化学镀沉积镍磷合金：耐腐蚀机理Bernhard Elsener/Maura Crobu/Mariano Andrea Scorciapino/Antonella Rossi摘要在各种各样的化学基体上可以进行化学镀镍磷合金。

他们表现出的耐腐蚀性优于纯镍，但由纯镍形成的氧化镍（钝化膜）除外，已经提出来许多理论来解释这一优越的腐蚀性，但还尚未达成共识。

在这一领域的研究中使用了电化学中的XPS表面电化学分析方法，以更深入的了解化学镀镍磷合金的耐腐蚀性，磷的含量在18%到22%。

在酸性和近中性溶液中其极化曲线与电流密度有一定的关系。

在恒电位极化过程，根据曲线衰减指数大约为-0.5可以推论扩散过程限制了镍的解离。

在XPS / XAES后通过测量恒电位极化显示磷在反应过程中存在三种不同的状态。

根据钴参与化学反应的不同，磷主要存在于反应合金、磷酸盐和磷的中间化合产物中。

通过XPS分析表明，磷元素富集在了合金之间的界面和最外层表面与腐蚀溶液接触面，由此提出以下结论：镍元素在溶液中的扩散机制限制了磷元素在介质表面的富集解释了Ni-P合金的高耐蚀性。

一个尚未证实的补充说明是耐高腐蚀性Ni-P合金可能是以镍元素的电离态存在的。

关键词：电位极化扩散，磷，富集， XPS图，衍射参数§1 简介对纳米晶体材料的关注增加使人们对于镍磷合金研究加深，尤其是在具有挑战性的技术应用方面[1,2]。

这些过去主要用作防腐涂料的合金构成了最早的工业应用是在x射线的非晶和纳米晶体材料上，这项技术可以追溯到1946年[3-5]。

现在产生了对三元系镍磷合金的研究[6,7]和共沉积金刚石[8]或聚四氟乙烯颗粒[9]，以获得为生产量身定制的功能化表面。

镍磷合金中P元素大约是20％（接近共晶组合）时表现出了比镍更好的耐腐蚀性，同时得到的纯镍在阳极溶液附近镍酸的溶解更加容易[10-22]。

这一现象在化学镀[13-16]或电沉积[17-21]镍磷合金的金属熔体[10-12]时常见到。

引言概述：
化学镀镍磷合金工艺是一种常用的金属表面处理方法，具有较高的耐腐蚀性和耐磨性。

本文旨在综述相关的研究文献，深入探讨化学镀镍磷合金工艺的研究进展、工艺参数优化、合金特性及其应用领域。

正文内容：
1.工艺研究进展
1.1传统化学镀镍磷合金工艺
1.2改进型化学镀镍磷合金工艺
2.工艺参数优化
2.1镀液成分优化
2.2温度和镀液pH值优化
2.3电流密度和镀液搅拌速度优化
2.4镀液中添加剂优化
3.合金特性研究
3.1镀层结构和成分分析
3.2镀层显微硬度和耐磨性研究
3.3镀层的结晶性质和晶体生长机制
4.应用领域
4.1电子电镀应用
4.2汽车工业应用
4.3航空航天应用
4.4冶金工业应用
4.5其他领域应用
5.工艺优缺点及未来发展趋势
5.1工艺优点
5.2工艺缺点
5.3未来发展趋势
总结：
综合上述研究文献，化学镀镍磷合金工艺在金属表面处理中具有广泛的应用前景。

不论是传统工艺还是改进工艺，都可以通过优化工艺参数来提高镀层的性能。

相关的合金特性研究有助于深入了解镀层的显微硬度、耐磨性等性能指标。

不同领域都可以找到该工艺的应用，例如电子电镀、汽车工业和航空航天等。

该工艺也存在一些缺点，如镀层中可能含有杂质等。

未来的发展趋势应该在提高工艺的经济性、环境友好性和镀层性能方面进行进一步的研究与改进。

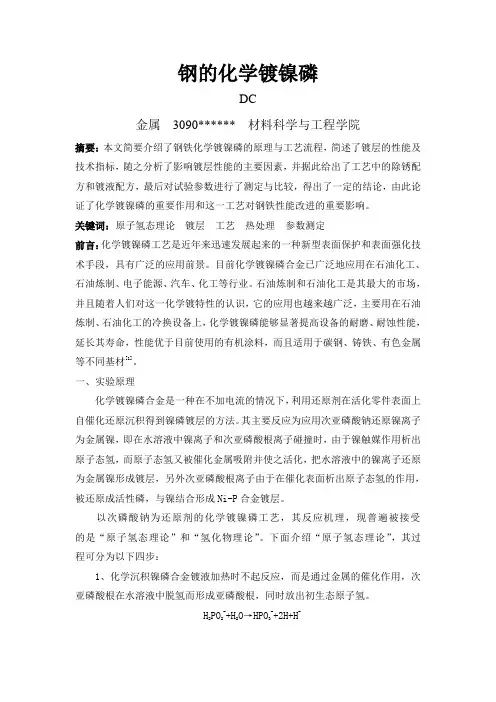

钢的化学镀镍磷DC金属3090****** 材料科学与工程学院摘要：本文简要介绍了钢铁化学镀镍磷的原理与工艺流程，简述了镀层的性能及技术指标，随之分析了影响镀层性能的主要因素，并据此给出了工艺中的除锈配方和镀液配方，最后对试验参数进行了测定与比较，得出了一定的结论，由此论证了化学镀镍磷的重要作用和这一工艺对钢铁性能改进的重要影响。

关键词：原子氢态理论镀层工艺热处理参数测定前言：化学镀镍磷工艺是近年来迅速发展起来的一种新型表面保护和表面强化技术手段，具有广泛的应用前景。

目前化学镀镍磷合金已广泛地应用在石油化工、石油炼制、电子能源、汽车、化工等行业。

石油炼制和石油化工是其最大的市场，并且随着人们对这一化学镀特性的认识，它的应用也越来越广泛，主要用在石油炼制、石油化工的冷换设备上，化学镀镍磷能够显著提高设备的耐磨、耐蚀性能，延长其寿命，性能优于目前使用的有机涂料，而且适用于碳钢、铸铁、有色金属等不同基材[1]。

一、实验原理化学镀镍磷合金是一种在不加电流的情况下，利用还原剂在活化零件表面上自催化还原沉积得到镍磷镀层的方法。

其主要反应为应用次亚磷酸钠还原镍离子为金属镍，即在水溶液中镍离子和次亚磷酸根离子碰撞时，由于镍触媒作用析出原子态氢，而原子态氢又被催化金属吸附并使之活化，把水溶液中的镍离子还原为金属镍形成镀层，另外次亚磷酸根离子由于在催化表面析出原子态氢的作用，被还原成活性磷，与镍结合形成Ni-P合金镀层。

以次磷酸钠为还原剂的化学镀镍磷工艺，其反应机理，现普遍被接受的是“原子氢态理论”和“氢化物理论”。

下面介绍“原子氢态理论”，其过程可分为以下四步：1、化学沉积镍磷合金镀液加热时不起反应，而是通过金属的催化作用，次亚磷酸根在水溶液中脱氢而形成亚磷酸根，同时放出初生态原子氢。

H2PO2-+H2O→HPO3-+2H+H-2、初生态原子氢被吸附在催化金属表面上而使其活化，使镀液中的镍阳离子还原，在催化金属表面上沉积金属镍。

化学镀镍磷合金过程中磷的析出及其对镀层性能的影响一、本文概述本文旨在深入探讨化学镀镍磷合金过程中磷的析出行为及其对镀层性能的影响。

化学镀镍磷合金作为一种重要的表面处理技术，广泛应用于电子、航空、汽车等领域，以提高材料的耐腐蚀性、耐磨性和电磁性能。

其中，磷的析出是影响镀层性能的关键因素之一。

因此，对磷析出行为的研究具有重要的理论和实践意义。

本文首先简要介绍了化学镀镍磷合金的基本原理和工艺过程，重点阐述了磷在镀层中的析出机制，包括磷的来源、析出条件以及析出动力学等方面。

随后，通过对比分析不同磷含量镀层的性能差异，探讨了磷析出对镀层耐腐蚀性、硬度、电导率等性能的影响规律。

在此基础上，本文还进一步分析了磷析出行为的影响因素，如镀液成分、温度、pH值等，以及这些因素如何调控磷的析出过程。

本文总结了磷析出行为对化学镀镍磷合金镀层性能的影响，并提出了优化镀层性能的策略和建议。

通过本文的研究，不仅有助于深入理解化学镀镍磷合金过程中的磷析出行为，还为实际生产中的工艺优化和性能提升提供了有益的理论指导和实践依据。

二、化学镀镍磷合金过程中磷的析出在化学镀镍磷合金的过程中，磷的析出是一个关键且复杂的化学反应过程。

这一过程中，磷元素从镀液中以一定的方式被还原并沉积到镍基体上，与镍元素共同形成镍磷合金镀层。

我们需要了解化学镀镍磷合金的基本原理。

在适当的条件下，镀液中的镍离子和磷离子通过还原剂的作用被还原成金属镍和磷，并在基体表面形成一层均匀的合金镀层。

这一过程涉及到多个化学反应步骤，包括还原剂的选择、反应条件的控制以及磷析出机制的研究。

在磷的析出过程中，反应动力学和热力学因素起着重要作用。

反应动力学影响磷的析出速率和分布，而热力学则决定了磷在镀层中的存在形式和稳定性。

镀液中的磷浓度、pH值、温度以及搅拌速度等因素也会对磷的析出产生显著影响。

磷的析出机制主要包括两种：一种是磷原子直接替代镍原子进入镍的晶格中，形成固溶体；另一种是磷原子聚集成磷颗粒，分布在镍基体上。

化学镀镍化学镀镍已成为国际上表面处理领域中发展最快的工业技术之一，以其优良的性能，在几乎所有的工业部门都得到了广泛应用，每年总产值达10亿美元，而且每年还以5%～7%的速度递增。

化学镀镍是以次磷酸盐为还原剂，经自催化电化学反应而沉积出镍磷合金镀层的新技术。

镀履过程由于是无电流通过的条件下进行的，又称无电解镀镍（Elctroless Nickelplating）简称EN技术。

它具有深镀能力强、均镀能力好、镀层致密、孔隙率低等技术特点，应用范围已扩展到工业生产的各个领域，目前是全球最优秀的表面处理之一。

一、性质和用途用次磷酸钠作还原剂获得的镀层实际上是镍磷合金。

依含磷量不同可分为低磷（1%～4%）、中磷（4%～10%）和高磷（10%～12%）。

从不同pH值的镀液中可获得不同含磷量的镀层，在弱酸性液（pH=4～5）中可获得中磷和高磷合金；从弱碱性液（pH=8～10）中可获得低磷和中磷合金。

含磷为8%以上的Ni-P合金是一种非晶态镀层。

因无晶界所以抗腐性能特别优良。

经过热处理（300～400℃）变成非晶态与晶态的混合物时硬度可高达HV=1155；化学复合镀层硬度更高，如Ni-P-SiC，镀态HV=700，350℃热处理后可达到HV=1300。

非晶态合金是开发新材料的方向，现已成为工程学科的一大热门。

近年低磷化学镀镍是研究开发的又一热点，含磷1%～4%的Ni-P合金，镀态的HV=700，热处理后接近硬铬的硬度，是替代硬铬层的理想镀层，又是可在铝上施镀的好镀种。

化学镀层的种类、性质和主要用途，列于表3-1-2。

化学镀镍层与电镀镍层的性能比较，列于表3-1-3。

表3-1-2 化学镀镍种类性质和主要用途表3-1-3 化学镀镍与电镀镍的性能比较化学镀镍的脆性较大，在钢上仅能经受2.2%的塑性变形而不出现裂纹。

在620℃下退火后，塑性变形能力可提高到6%；当热处理温度达840℃时，其塑性还可进一步改善。

化学镀镍层同钢铁、铜及其合金、镍和钴等基体金属有良好的结合力。

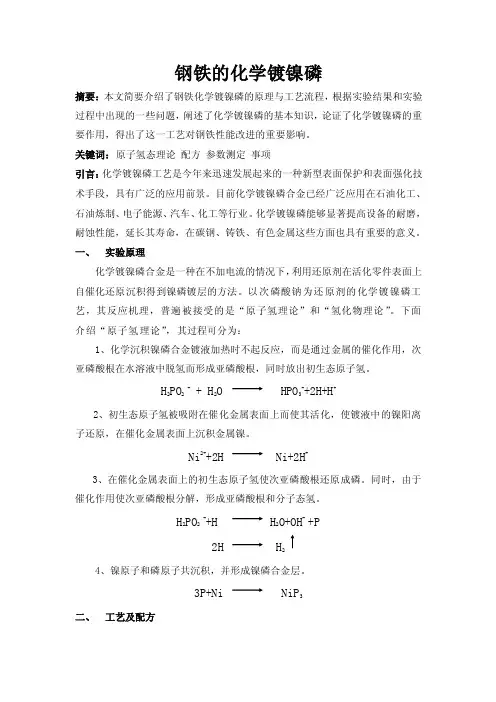

钢铁的化学镀镍磷摘要：本文简要介绍了钢铁化学镀镍磷的原理与工艺流程，根据实验结果和实验过程中出现的一些问题，阐述了化学镀镍磷的基本知识，论证了化学镀镍磷的重要作用，得出了这一工艺对钢铁性能改进的重要影响。

关键词：原子氢态理论配方参数测定事项引言：化学镀镍磷工艺是今年来迅速发展起来的一种新型表面保护和表面强化技术手段，具有广泛的应用前景。

目前化学镀镍磷合金已经广泛应用在石油化工、石油炼制、电子能源、汽车、化工等行业。

化学镀镍磷能够显著提高设备的耐磨，耐蚀性能，延长其寿命，在碳钢、铸铁、有色金属这些方面也具有重要的意义。

一、实验原理化学镀镍磷合金是一种在不加电流的情况下，利用还原剂在活化零件表面上自催化还原沉积得到镍磷镀层的方法。

以次磷酸钠为还原剂的化学镀镍磷工艺，其反应机理，普遍被接受的是“原子氢理论”和“氢化物理论”。

下面介绍“原子氢理论”，其过程可分为：1、化学沉积镍磷合金镀液加热时不起反应，而是通过金属的催化作用，次亚磷酸根在水溶液中脱氢而形成亚磷酸根，同时放出初生态原子氢。

H2PO2 - + H2O HPO3-+2H+H+2、初生态原子氢被吸附在催化金属表面上而使其活化，使镀液中的镍阳离子还原，在催化金属表面上沉积金属镍。

Ni2++2H Ni+2H+3、在催化金属表面上的初生态原子氢使次亚磷酸根还原成磷。

同时，由于催化作用使次亚磷酸根分解，形成亚磷酸根和分子态氢。

H2PO2 -+H H2O+OH- +P2H H24、镍原子和磷原子共沉积，并形成镍磷合金层。

3P+Ni NiP3二、工艺及配方化学脱脂（碱性除油）→热水洗→冷水洗→酸洗→冷水洗→化学镀→冷水洗→滴上酒精溶液→干燥→检测1、碱性除油碱性化学除油溶液配方及参数2、酸洗将钢材浸入5％的稀硫酸溶液中0.5-1min。

3、化学镀镍磷溶液化学镀镍磷溶液的配方及参数镀液的配置过程如下：（1）用分析天平称取12.623g硫酸镍，9.986g次磷酸钠，12.548g乳酸，5.125g 硼酸，分别用少量的蒸馏水溶解；（2）将已完全溶解硫酸镍溶液，在不断搅拌下倒入有硼酸与乳酸组成的溶液中；（3）将完全溶解的次磷酸钠溶液，在强烈搅拌下倒入前面已配好的溶液中；（4）用蒸馏水稀释至500mL；（5）用稀硫酸或氢氧化钠稀液调整pH值；（6）将配好的溶液放入水浴炉中加热至实验要求温度。

·10· 材料导报网刊 2006年4月第2期化学镀镍磷合金的研究进展与展望＊王冬玲,陈焕铭,王憨鹰,余建立(宁夏大学物理电气信息工程学院，银川 750021)摘要 化学镀大致可分为4类:多元合金化学镀、微粒与合金共沉积的化学复合镀、新型技术化学镀及双层或多层化学镀。

综述了国内外在化学镀镍磷合金方面的最新研究进展，介绍了不同基体材料的镀前处理及主要的镀后处理方法,并对国内化学镀镍磷合金的未来发展做了进一步的展望。

关键词化学镀镍磷合金Recent Development and Future Prospects in Electroless Ni-P Alloy Deposits WANG Dongling,CHEN Huanming, WANG Hanying,YU Jianli(School of Physics & Electrical Information Engineering, Ningxia University, Yinchuan 750021)Abstract Electroless plating can be divided into four categories: multi-alloy electroless plating, electroless composite plating with particulate and alloy deposited, new-type technique electroless plating and double-layered or multi-layered electroless plating. This paper reviews recent development in electroless Ni-P alloy deposits. The methods of pretreatment and post-treatment of electroless plating in different matrixes are introduced. And some prospects in the future development for our country are put forward.Key words electroless plating , Ni-P alloy0前言化学镀是利用合适的还原剂使溶液中的金属离子有选择性地在经过催化剂活化的表面上还原析出形成金属镀层的一种化学处理方法。

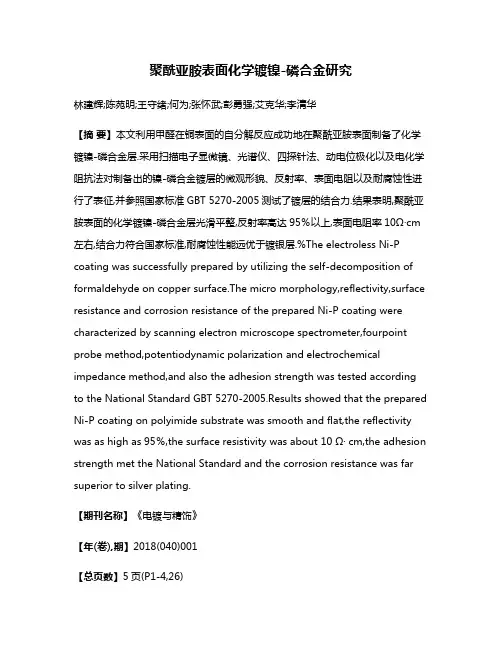

聚酰亚胺表面化学镀镍-磷合金研究林建辉;陈苑明;王守绪;何为;张怀武;彭勇强;艾克华;李清华【摘要】本文利用甲醛在铜表面的自分解反应成功地在聚酰亚胺表面制备了化学镀镍-磷合金层.采用扫描电子显微镜、光谱仪、四探针法、动电位极化以及电化学阻抗法对制备出的镍-磷合金镀层的微观形貌、反射率、表面电阻以及耐腐蚀性进行了表征,并参照国家标准GBT 5270-2005测试了镀层的结合力.结果表明,聚酰亚胺表面的化学镀镍-磷合金层光滑平整,反射率高达95％以上,表面电阻率10Ω·cm 左右,结合力符合国家标准,耐腐蚀性能远优于镀银层.%The electroless Ni-P coating was successfully prepared by utilizing the self-decomposition of formaldehyde on copper surface.The micro morphology,reflectivity,surface resistance and corrosion resistance of the prepared Ni-P coating were characterized by scanning electron microscope spectrometer,fourpoint probe method,potentiodynamic polarization and electrochemical impedance method,and also the adhesion strength was tested according to the National Standard GBT 5270-2005.Results showed that the prepared Ni-P coating on polyimide substrate was smooth and flat,the reflectivity was as high as 95％,the surface resistivity was about 10 Ω· cm,the adhesion strength met the National Standard and the corrosion resistance was far superior to silver plating.【期刊名称】《电镀与精饰》【年(卷),期】2018(040)001【总页数】5页(P1-4,26)【关键词】甲醛;聚酰亚胺;化学镀镍-磷合金【作者】林建辉;陈苑明;王守绪;何为;张怀武;彭勇强;艾克华;李清华【作者单位】电子科技大学电子薄膜与集成器件国家重点实验室,四川成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,四川成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,四川成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,四川成都610054;电子科技大学电子薄膜与集成器件国家重点实验室,四川成都610054;奈电软性科技电子(珠海)有限公司,广东珠海519040;四川英创力电子科技股份有限公司,四川遂宁629000;四川英创力电子科技股份有限公司,四川遂宁629000【正文语种】中文【中图分类】TQ153.12引言聚酰亚胺(Polyimide,PI)是目前综合性能最好的有机高分子材料之一，其使用温度高达200～300℃，并且还具有优异的介电性能、耐辐射性能、化学稳定性和机械性能等，如此优异的性能使其在化工、电器、军工以及航空航天等领域都具有广泛的应用[1]。

化学镀镍–工艺，优势和应用什么是化学镀镍：将化学镀镍添加到金属表面的过程是自催化化学还原。

这意味着，与在类似的电镀过程中不使用外部电源一样，化学镀镍过程使用化学浴将镍/磷层沉积到金属表面上。

甚至可以在非导电表面上使用化学镀镍表面，从而可以镀覆多种基础材料。

这种无电工艺极大地提高了物体的抗磨损性，并为高精度零件留下了可预测的均匀镍涂层，该涂层可应用于任何几何形状或复杂形状的含铁和非含铁表面。

化学镀镍是一种自动催化反应，用于在基材上沉积镍涂层。

与电镀不同，无需使电流通过溶液形成沉积物。

这种电镀技术可防止腐蚀和磨损。

通过将粉末悬浮在镀液中，化学镀镍技术也可用于制造复合涂层。

与电镀相比，化学镀镍具有几个优点。

EN镀层无助焊剂密度和电源问题，无论工件的几何形状如何，均能提供均匀的沉积。

使用合适的预镀催化剂，EN镀层会沉积在非导电表面上。

化学镀镍EN电镀步骤•首先，首先要对表面进行预处理，然后用一系列化学药品将其清洁以去除油脂。

彻底清洁对于组件的适当电镀至关重要。

每个组件都基于表面材料进行精心清洁。

•清洁后，用酸蚀刻剂或专用溶液活化基材，为表面沉积镍-磷做好准备。

•电镀完成后，化学镀镍工艺使该部件更耐腐蚀和摩擦。

•这些电镀技术可制造独特的复合涂层，从而提供更多的特定于应用程序的优势。

化学镀镍厚度化学镀镍可以每小时5微米的速率沉积，一直到每小时25微米。

由于这是一个连续的过程，因此涂层的厚度基本上是无限的。

然而，随着厚度的增加，细微的瑕疵变得更加明显。

优势包括：•不使用电源。

•甚至可以在零件表面上实现涂层。

•无需复杂的夹具或架子。

•镀层的体积和厚度具有灵活性。

•该工艺可以电镀厚度稳定的凹槽和盲孔。

•化学品补给可以自动监控。

•不需要复杂的过滤方法•可获得哑光，半光亮或光亮饰面。

缺点包括：•化学品的使用寿命有限。

•由于化学物质的快速更新，废物处理成本很高。

•与电解工艺相比，化学镀的多孔性质导致材料结构较差。

应用领域它通常用于需要耐磨性，硬度和腐蚀防护的工程涂料应用中。

化学镀科技名词定义中文名称：化学镀英文名称：electroless plating其他名称：自催化镀定义：在经活化处理的基体表面上，镀液中金属离子液催化还原形成金属镀层的过程。

应用学科：机械工程（一级学科）；表面工程（二级学科）；电镀与化学镀（三级学科）百科名片目录化学镀/无电沉积（electroless plating）化学镀原理对非金属的化学镀需要敏化活化处理1化学镀Ni-P一、化学镀Ni-P主要技术指标1二、化学镀Ni-P主要技术特点1三、化学镀Ni-P主要应用部件化学镀镍溶液的组成及其作用技术特性适镀基材化学镀镍磷合金层的性能化学镀技术应用化学镀在非金属材料表面的应用1.尼龙表面镀银、镀铜、镀镍2.塑料工件表面装饰镀3丙纶纤维上化学镀铜4化学浸镀铜化学镀在中国化学镀/无电沉积（electroless plating）化学镀技术是在金属的催化作用下，通过可控制的氧化还原反应产生金属的沉积过程。

与电镀相比，化学镀技术具有镀层均匀、针孔小、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点。

另外，由于化学镀技术废液排放少，对环境污染小以及成本较低，在许多领域已逐步取代电镀，成为一种环保型的表面处理工艺。

目前，化学镀技术已在电子、阀门制造、机械、石油化工、汽车、航空航天等工业中得到广泛的应用。

本研究所经过十余年的化学镀技术研究开发工作，已具备化学镀镍(中磷、低磷、高磷)工艺，可根据客户提供的部件的使用工况，制定出具体的化学镀工艺方案，并承接对外加工服务。

目前，结合汽车铝质活塞表面处理工艺，开发出一种全新的化学镀Ni-P-B工艺，成功通过本田公司150小时台架试验，化学镀镀层的表面硬度及耐磨性比一般的化学镀有大幅度提高，表面硬度Hv>800。

化学镀原理化学浸镀（简称化学镀）技术的原理是：化学镀是一种不需要通电，依据氧化还原反应原理，利用强还原剂在含有金属离子的溶液中，将金属离子还原成金属而沉积在各种材料表面形成致密镀层的方法。

化学镀镍磷合金技术化学镀镍的历史与电镀相比比较短暂,国外真正在工业中广泛应用仅仅是七十年代末八十年代初的事.从美国的A.Brenner和héG.Riddell两位科学家的发现至今已有五十年的历史..化学镀镍,又称无电解镀镍.它是以溶液形式进行化学反应,使金属沉积于零件表面上,镀层为非晶态镍磷合金,甚有超级防腐,金属玻璃之称.在大多数介质中,其耐腐蚀性能远优于不锈钢,因而在发达国家各工业部门都得到了极其广泛的应用.在我国大规模应用该技术仅仅处于刚起步阶段.中国电镀协会学术委员会副主任胡信国教授,从航天工业上的应用开始,致力于该技术实际应用的研究,使我国化学镀镍应用技术得到了突破性进展,他的高稳定快速化学镀镍新工艺HERCEN-92,HKBEN-93已正式通过国家级鉴定,结论为:”国内领先,并且达到了国际先进水平,为我国化学镀镍的实际应用作出了突出贡献”.他先后到新加坡,印尼等国家与多家生产厂合作,使该技术应用成熟,得到了国外客商的赞誉,其中计算机配件已被美国IBM公司采用.化学镀镍镀层的性能,特点及用途:一.优异的耐腐蚀性能.即耐酸又耐碱,盐(除硝酸,浓硫酸).在许多介质中,耐蚀性优于不锈钢十几乃至几十倍.镀层的这一特性使其使用意义十分巨大,如在食品,医药包装机械等行业中,采用普通钢铁材料制作的零件,再辅以化学镀工艺,镀后完全可以取代不锈钢,铜制品,这不仅可大幅度地降低材料费用,且可提高产品质量和性能.二,耐磨性好.镀层硬度高,一般镀态硬度可达到HV500-1100度(HRC65-70),若特殊机体不允许高温处理也可在较低温度下经较长地时间热处理同样可获得所需硬度.且摩擦系数小,因而耐磨性好.常用于活塞杆,缸套,泵轴,模具,工具等耐磨损地零件表面.三.镀层厚度均匀性好.由于化学镀是在溶液中进行化学反应,不用电,勿需复杂地阳极挂具.因此,只要零件表面能通过溶液,均能获得均匀的镀层.一般厚度差不超过3-5μm,尤其对于沟槽,罗纹,盲孔,内孔及形状复杂的内腔及外表面效果更突出,这是电镀工艺所无法比拟的.四.镀层结合力高.可达300-400MPa,是电镀铬的3-4倍.不易出现脱皮现象.五.镀层尺寸精度和表面精度高.对修复性的尺寸镀,尺寸准确,无论零件端头或其它部位同样精确,镀后勿需再进行机械加工.六.钎焊性好.可广泛用于电子工业.七.无毒,无害.适用于食品,医药工业.美国食品检测部门同意化学镀镍技术用于灌装机械,烘烤食品盘,模具,混料筒等直接接触食品的零件上.八.适用温度范围广,工作温度可在-80-800℃之间.九.适用面广.对钢铁,铜铝及其合金材料均可镀,特别对铝合金材料,电镀困难,而采用化学镀则效果非常好.由于这些独一无二的特点,使化学镀在许多工业中都很有应用价值.如:电子和计算机工业,航空航天工业,纺织工业,汽车工业,化学工业,医药及食品工业,印刷工业,石油和天然气工业,采矿工业,军事工业等,化学镀镍,工艺简单,质量稳定,操作方便,加工过程无铬雾等毒害,废水稍加处理即可回收或排放.无环境污染,为绿色工业技术,因而被越来越多的工业部门所采用.。
