SPD系列 SPH系列智能型电-气阀门定位器使用说明书上海自动化仪表股份有限公司自动化仪表七厂一、概述智能型电-气阀门定位器是与气动调节阀配套使用的仪表, 该产品是由上海自动化仪表股份有限公司技术中心与我厂联合开发的。
它是在引进美国梅索尼兰8200电—气阀门定位器技术基础上, 经过配置微处理器, 使调节变得非常方便, 一种机型的定位器能够供各种不同型号规格的气动执行机构使用, 是新一代的、智能化的、符合现代自动化控制技术要求的阀门定位器。
智能型电-气阀门定位器分别配用直行程气动薄膜执行机构、F气动执行机构、35002型偏心旋转阀等, 可提高阀门的线性度, 克服阀杆的摩擦力, 消除调节阀的不平衡力影响, 提高阀的动作速度和实现分程控制, 因此该产品广泛应用于石油、化工、冶金、电站和轻纺等工业部门的自控系统中。
二、结构与工作原理1.结构智能型电-气阀门定位器主要由外壳、 I/P转换单元、执行器行程检测系统、模拟和数字电路印刷电路板、液晶显示器和按键等组件组成。
2.工作原理接线盒4～20mA.DC+HARTA/D HARTLCD 键盘CPU控制器A/D 位置传感器执行机构D/AI/P转换器单元图1 智能电-气阀门定位器工作原理图智能型电-气阀门定位器工作原理图如图1所示它接受4～20mA.DC模拟控制信号(可叠加HART通讯信号)进入接线端经A/D转换到CPU控制器。
CPU控制器按预先设置组态与反馈信号( 经过位置传感器) 作比较, 这两个信号的偏差经D/A转换后输出给I/P转换器转换成相应气动信号, 该信号经放大器放大后输出给执行机构, 从而驱动调节阀动作。
三、主要技术参数1.产品标准代号:Q/YXBM2.智能型电-气阀门定位器按S P □□□□□定位器特征输入信号反馈形式附加摸块特殊用途代号SPI-智能型电-气阀门定位器SPH-带HART 协议智能型电-气阀门定位器1:4mA～20mA.D.C2:分程1: 直行程2: 角行程3: ∑F0:不指定1: 带阀位反馈模块i:本质安全型注: 防爆型定位器经国家级仪器仪表防爆安全监督检验站检定, 取得合格证。
3151TG系列智能压力变送器使用说明书上海自动化仪表股份有限公司自动化仪表一厂目录第一节概述 (1)产品用途 (1)产品技术特点 (1)产品应用特点 (2)第二节工作原理 (4)第三节安装 (5)安装时需要注意的问題 (5)导压管 (6)电源与负载电阻 (6)变送器接线与关联设备要求 (7)第四节调试 (8)零点量程设置方法 (8)LCD液晶显示器显示模式设置 (8)使用前的调试 (8)操作中注意的的事项： (8)变送器写保护与电流报警设置 (9)第五节维护 (10)第六节防爆变送器的安装、使用注意事项 (11)第七节变送器主要功能 (12)第八节变送器的主要技术性能指标 (13)第九节3151TG系列智能压力变送器选型代码 (14)第十节产品出厂随机附件 (16)第十一节产品质量承诺 (16)第十二节变送器与安装支架外形尺寸 (16)附录1：3151用SY-M7型LCD液晶显示器设置说明 (17)附录2：防爆变送器的安装、使用注意事项 (19)附录3：变送器选用抗电源干扰"K”选项后主要电气技术特性 (21)第一节概述产品用途3151TG系列智能压力变送器作为一种高精度智能的现场压力参数的检测仪表，在过程控制系统中具有广泛的用途，可以来测量各种介质在液体，气体和蒸汽状态下的压力、液位等参数，并将被测的压力参数转换成4-20mA标准电信号输出，该输岀可以作为指示、记录和各种控制、调节系统的输入信号，输出信号选项为B系列的变送器同时采用嗣RT协议传输数字信号，具有与手操器或上位机进行参数组态，输出信号选项为G系列的变送器不采用HART协议通信，具有本机输出参数组态功能，不需要手操器或上位机进行操作，能适应不同用户的需要。
3151TG系列智能压力变送器具有非常丰富的品种，这些品种可以精确地测量低压力至高压力，具有体积小、重量轻、精度高等优点，带有现场显示和就地操作功能，具有全系列的品种和规格供用户选择，可广泛应用于化工、石油、冶金、电站等部门的工业自动化控制系统中。

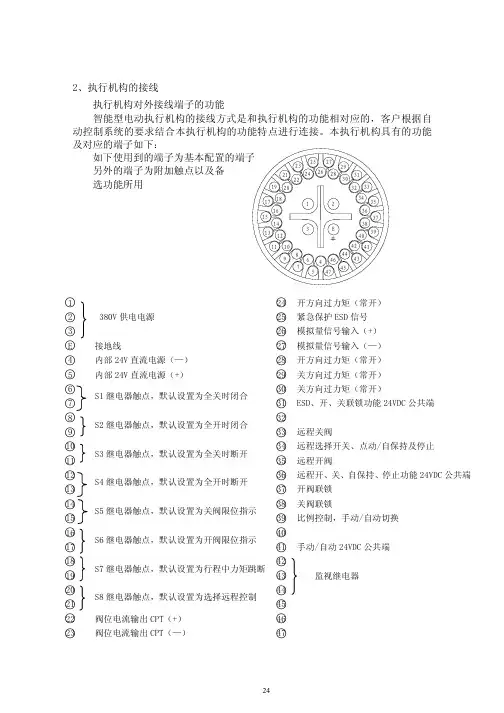

AI/MI系列检修规程上海自动化仪表有限公司自动化仪表十一厂65.1 执行机构的操作65.1.1手动操作图1压下手动/自动手柄, 使其处于手动位置。
旋转手轮以挂上离合器, 此时松开手柄, 手柄将自动弹回初始位置, 手轮将保持啮合状态, 直到执行机构被电动操作, 手轮将自动脱离, 回到电机驱动状态。
根据用户要求, 防止现场有人误操作造成和控制室不同步, 可用一个带 6.5mm铁钩的挂锁将离合器锁定在任何状态。
65.1.2 电动操作检查电源电压, 应与执行机构铭牌上的标称相符, 然后即可开启电源。
无需检查相位。
如果没有进行初步检查, 则不要进行电气操作, 至少要用红外线遥控器来完成初级设定。
选择现场/停止/远程操作红色选择旋钮可选择现场、停止和远程三种操作, 每种状态都可用一个带6.5mm铁钩的挂锁锁定。
当选择器锁定在就地或远程位置时, 停止功能依然有效。
选择器也可锁定在停止状态, 以防止现场或远程的电动操作。
图2现场控制顺时针旋转红色选择旋钮至现场位置, 相邻的黑色旋钮可分别转至开和关的位置。
逆时针旋转红色旋钮停止运行。
远程控制逆时针旋转红色选择器旋钮至远程位置, 远程控制的信号控制值决定阀门的位置, 此时顺时针旋转红色旋钮仍可使执行机构停止运行。
65.1.3 执行机构的显示65.1.3.1 阀位指示图 3 执行机构的显示显示器的组成:1．红色-阀位指示灯( 全开)2．黄色-阀位指示灯( 中间)3．绿色-阀位指示灯( 全关)4．液晶显示屏( LCD) -阀位指示5．液晶显示屏( LCD) -运行状态指示6．红外线接收指示灯及报警指示( 红色)7．红外线接收传感器接上电源后, 执行机构液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮, 阀位显示屏上可看到阀门打开的百分数或表示行程末端的符号( 见图4.1、 4.2、 4.3) 。
按标准, 红灯表示阀门打开, 黄灯表示在中间, 绿灯表示阀门关闭。
