SPD系列 SPH系列智能型电-气阀门定位器使用说明书上海自动化仪表股份有限公司自动化仪表七厂一、概述智能型电-气阀门定位器是与气动调节阀配套使用的仪表, 该产品是由上海自动化仪表股份有限公司技术中心与我厂联合开发的。
它是在引进美国梅索尼兰8200电—气阀门定位器技术基础上, 经过配置微处理器, 使调节变得非常方便, 一种机型的定位器能够供各种不同型号规格的气动执行机构使用, 是新一代的、智能化的、符合现代自动化控制技术要求的阀门定位器。
智能型电-气阀门定位器分别配用直行程气动薄膜执行机构、F气动执行机构、35002型偏心旋转阀等, 可提高阀门的线性度, 克服阀杆的摩擦力, 消除调节阀的不平衡力影响, 提高阀的动作速度和实现分程控制, 因此该产品广泛应用于石油、化工、冶金、电站和轻纺等工业部门的自控系统中。
二、结构与工作原理1.结构智能型电-气阀门定位器主要由外壳、 I/P转换单元、执行器行程检测系统、模拟和数字电路印刷电路板、液晶显示器和按键等组件组成。
2.工作原理接线盒4～20mA.DC+HARTA/D HARTLCD 键盘CPU控制器A/D 位置传感器执行机构D/AI/P转换器单元图1 智能电-气阀门定位器工作原理图智能型电-气阀门定位器工作原理图如图1所示它接受4～20mA.DC模拟控制信号(可叠加HART通讯信号)进入接线端经A/D转换到CPU控制器。
CPU控制器按预先设置组态与反馈信号( 经过位置传感器) 作比较, 这两个信号的偏差经D/A转换后输出给I/P转换器转换成相应气动信号, 该信号经放大器放大后输出给执行机构, 从而驱动调节阀动作。
三、主要技术参数1.产品标准代号:Q/YXBM2.智能型电-气阀门定位器按S P □□□□□定位器特征输入信号反馈形式附加摸块特殊用途代号SPI-智能型电-气阀门定位器SPH-带HART 协议智能型电-气阀门定位器1:4mA～20mA.D.C2:分程1: 直行程2: 角行程3: ∑F0:不指定1: 带阀位反馈模块i:本质安全型注: 防爆型定位器经国家级仪器仪表防爆安全监督检验站检定, 取得合格证。

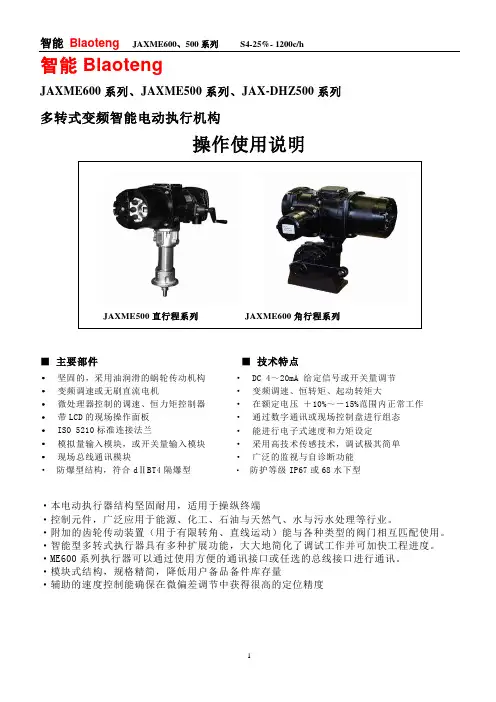

智能BlaotengJAXME600系列、JAXME500系列、JAX-DHZ500系列多转式变频智能电动执行机构操作使用说明·本电动执行器结构坚固耐用，适用于操纵终端·控制元件，广泛应用于能源、化工、石油与天然气、水与污水处理等行业。
·附加的齿轮传动装置（用于有限转角、直线运动）能与各种类型的阀门相互匹配使用。
·智能型多转式执行器具有多种扩展功能，大大地简化了调试工作并可加快工程进度。
·ME600系列执行器可以通过使用方便的通讯接口或任选的总线接口进行通讯。
·模块式结构，规格精简，降低用户备品备件库存量·辅助的速度控制能确保在微偏差调节中获得很高的定位精度上海仪集仪表有限公司（国产ABB系列）目录1、适用范围 (2)2、安全注意事项 (2)3、技术参数 (2)4、菜单结构和基本参数设定 (2)5、电气连接原理图 (8)6、通讯接口 (9)7、故障与意外情况处理 (11)8、隔爆产品注意事项 (13)9、JAXME600d系列输出扭矩参数表………………………………………… 14~1510、JAXME600d系列产品安装尺寸基本参数表…………………………… 16-1711、JAXME500d系列输出推力参数表................................................18~20 12．JAXME500d系列产品安装尺寸基本参数表................................. 21-22 13、产品型号命名及附言 (23)1．本操作说明书适用范围a)本操作说明适用范围为软件版本1.02的Blaoteng JAXME600/500全系列产品，也可供、JAXDHZ-500多回转系列产品使用参考。
b)适用于隔爆型，的JAXME600“d”角行程电动执行机构系列、JAXME500“d”直行程电动行机构系列，也可用于JAX-DHZ多回转智能电动执行机构系列产品的使用说明。
AI/MI系列检修规程上海自动化仪表有限公司自动化仪表十一厂65.1 执行机构的操作65.1.1手动操作图1压下手动/自动手柄, 使其处于手动位置。
旋转手轮以挂上离合器, 此时松开手柄, 手柄将自动弹回初始位置, 手轮将保持啮合状态, 直到执行机构被电动操作, 手轮将自动脱离, 回到电机驱动状态。
根据用户要求, 防止现场有人误操作造成和控制室不同步, 可用一个带 6.5mm铁钩的挂锁将离合器锁定在任何状态。
65.1.2 电动操作检查电源电压, 应与执行机构铭牌上的标称相符, 然后即可开启电源。
无需检查相位。
如果没有进行初步检查, 则不要进行电气操作, 至少要用红外线遥控器来完成初级设定。
选择现场/停止/远程操作红色选择旋钮可选择现场、停止和远程三种操作, 每种状态都可用一个带6.5mm铁钩的挂锁锁定。
当选择器锁定在就地或远程位置时, 停止功能依然有效。
选择器也可锁定在停止状态, 以防止现场或远程的电动操作。
图2现场控制顺时针旋转红色选择旋钮至现场位置, 相邻的黑色旋钮可分别转至开和关的位置。
逆时针旋转红色旋钮停止运行。
远程控制逆时针旋转红色选择器旋钮至远程位置, 远程控制的信号控制值决定阀门的位置, 此时顺时针旋转红色旋钮仍可使执行机构停止运行。
65.1.3 执行机构的显示65.1.3.1 阀位指示图 3 执行机构的显示显示器的组成:1．红色-阀位指示灯( 全开)2．黄色-阀位指示灯( 中间)3．绿色-阀位指示灯( 全关)4．液晶显示屏( LCD) -阀位指示5．液晶显示屏( LCD) -运行状态指示6．红外线接收指示灯及报警指示( 红色)7．红外线接收传感器接上电源后, 执行机构液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮, 阀位显示屏上可看到阀门打开的百分数或表示行程末端的符号( 见图4.1、 4.2、 4.3) 。
按标准, 红灯表示阀门打开, 黄灯表示在中间, 绿灯表示阀门关闭。
