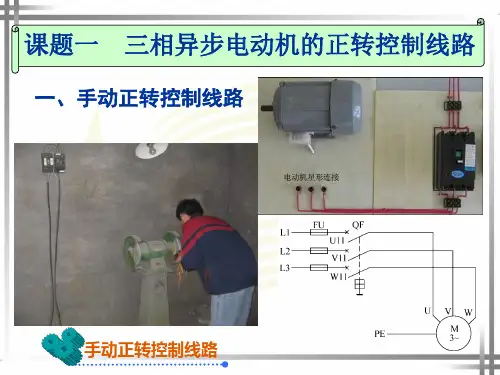

三相异步电动机点动正转控制电路

L1 L2 L3
松开SB1， 电动机继续运行
QF FU2
FU1
KM KH
M 具有过载保护的自锁正转控制线路 3~
KH SB2 SB1
KM
KM
具有过载保护的接触器自锁正转控制线路
L1 L2 L3
起动过程与具有 自锁的正转控制 电路相同
QF FU2
FU1
KM KH
M 具有过载保护的自锁正转控制线路 3~
QF
FU2
L1 L2 L3
合上开关QF
FU1 SB
KM
KM
M
点动控制线路
3~
二、点动正转控制线路
QF
FU2
L1 L2 L3
起动： 按下SB
FU1 SB
KM
KM线圈得电
KM
M
点动控制线路
3~
二、点动正转控制线路
QF
FU2
L1 L2 L3
KM主触头闭 合电动机起动
FU1 SB
KM
KM
M
点动控制线路
3~
M
3~
连续与点动混合正转控制线路
四、连续与点动混合正转控制电路
QF
L1 L2 L3
FU1
FU2
KH SB2
停：
SB3 KM
松开SB3， KM线圈失电 电动机停转
SB1 KH
SB3 KM
KM
M
3~
连续与点动混合正转控制线路
四、连续与点动混合正转控制电路
QF
L1 L2 L3
FU1
FU2
KH SB2
连续： 按下SB1 ， KM线圈得电
KM线圈失电，
动合辅助触头断开，解

(1)按下“关”按钮切断交流电源。按图2-3接线。图中SB1、SB2、SB3、KM1、KM2、FR1选用D61-2挂件，Q1、FU1、FU2 、FU3、FU4选用D62-2挂件，电机选用WDJ24（△/220V）。经检查无误后，按下“开”按钮通电操作。
(2)合上电源开关Q1，接通220V三相交流电源。

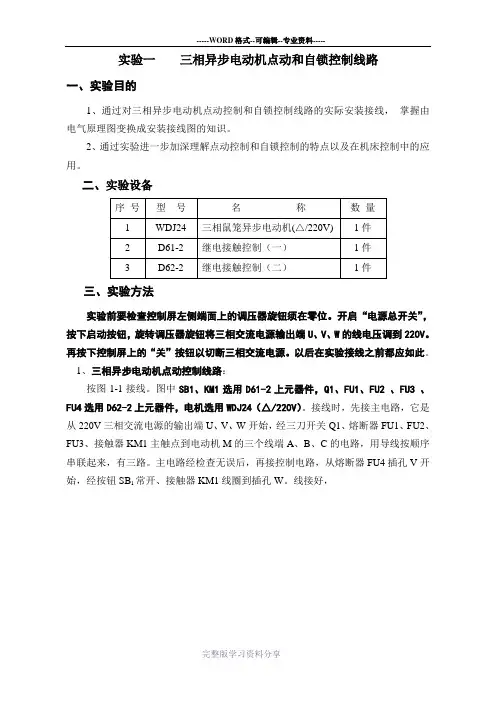

实验一 三相异步电动机点动和自锁控制线路
一、实验目的
1、通过对三相异步电动机点动控制和自锁控制线路的实际安装接线，掌握由电气原理图变换成安装接线图的知识。
2、通过实验进一步加深理解点动控制和自锁控制的特点以及在机床控制中的应用。
二、实验设备
序号
型号
名称
数量
1
WDJ24
三相鼠笼异步电动机(△/220V)
(6)按下SB3使M2停止后再按SB1，观察并记录电机及接触器运行状态。
图4-3停止顺序控制
四、讨论题
1、画出图4-1、4-2、4-3的运行原理流程图。
2、比较图4-1、4-2、4-3三种线路的不同点和各自的特点。
3、列举几个顺序控制的机床控制实例，并说明其用途。
二、实验设备
序号
型号
名称
数量
1
WDJ17
三相线绕式异步电动机
1件
2
WDJ24
三相鼠笼异步电动机(△/220V)
1件
3
D61-2
继电接触控制（一）
1件
4
D62-2
继电接触控制（二）
1件
三、实验方法
1、三相异步电动机起动顺序控制（一）：
按图4-1接线。图中SB1、SB2、SB3、KM1、KM2、FR1选用D61-2挂件，FU1、FU2、FU3、FU4、Q1、FR2选用D62-2挂件，电机M1选用WDJ17，M2选用WDJ24（△/220V）。

三相异步电动机点动控制和正、反转控制电路原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机是工业上常用的一种电动机，它在生产中起到了至关重要的作用。

三相异步电动机的点动+连续混合正转控制线路分析
三相异步电动机的点动+连续混合正转控制线路原理图如图1所示。

图1 三相异步电动机的点动+连续混合正转控制原理图
1、启动控制:
先合上电源开关QF, 按下启动按钮SB1→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动并单向连续运行。

当松开SB1时,SB1复位断开, 但由于KM实现自锁功能, KM线圈仍保持通电，电动机仍能继续运转。

按下启动常开按钮SB3→KM线圈得电→KM主触头闭合(辅助常开触头同时闭合)→电动机M启动运行。

SB3的常闭触头断开，切断自锁线路。

当松开SB3时,SB3各触头复位，KM 线圈失电，电动机停转，实现点动功能。

2、停止控制:
按下停止按钮SB2→KM线圈失电→KM主触头断开(KM自锁触头也断开)→电动机M停止
运转。
