地质构造概念与地质图的读图方法

阅读地质图的一般方法和步骤地质图是将沉积岩层、火成岩体、地质构造等各种地质体和地质现象，用一定图例表示在某种比例尺地形图上的一种图件。

地质图分为剖面地质图和平面地质图，在阅读时要分清是平面图还是剖面图，然后再根据以下步骤进行阅读分析：1．看图例、比例尺，通过图例可以了解图示地区出露哪些岩层及其新老关系。

看图例可以知道缩小的程度。

2．掌握岩层的新老关系分析图内的地质构造特征（1）若地层呈水平状态，并且从下到上依次由老到新连续排列，说明在相应地质年代里，地壳稳定，地理环境没有发生明显变化。

（如下图）（2）若地层出现倾斜甚至颠倒，说明地层形成后，因地壳水平运动使岩层发生褶皱，地层颠倒是因为地壳运动剧烈，岩层发生强烈褶皱所致。

（如下图）（3）若地层出现缺失，形成原因可能有：一是在缺失地层所代表的年代，发生了地壳隆起，使当地地势抬高，终止了沉积过程；二是当时开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕；三是当时、当地气候变化，没有了沉积物来源。

（如下图）（4）若侵蚀面上覆有新的岩层，说明是由该地地壳下沉或相邻地区上升形成的。

（如下图）（5）若地层中有侵入岩（或喷出岩）存在，说明周围岩层形成之后又发生了岩浆活动，岩浆活动晚于周围岩层的形成时代。

（如下图）3．分析图内的地形特征，有的地质平面图往往绘有等高线，可以据此分析山脉的延伸方向、分水岭所在、最高点、最低点、相对高差等。

若不带等高线，可以根据水系的分布来分析地形特点，一般河流总是从地势高处流向地势低处，根据河流流向可判断出地势的高低起伏状态。

例1：读某地地质剖面示意图，完成下列（1）~（3）题。

（1）依图示信息可推断，岩石的形成距今时间最短的应是a．a b．bc．f d.g（2）在图示岩层中最不可能发现生物化石的是a．a、b b．b、cc.c、d d．f、g（3）形成时间晚于x断层形成的岩石可能是a．a、f b．b、cc.c、d d．f、g【解析及参考答案】（1）读图发现该图为一地质剖面图。

地质构造和地貌的读图技巧
1. 确认图片的方向和比例尺。

了解这些信息可以帮助你更好地理解地形和地貌的特征。

2. 观察地形特征。

地形特征包括山脉、丘陵、平原和河流等，通过观察可以了解地形的高低差异和地形的形态特征。

3. 找到显著的地貌特征。

这些特征可能包括断层、峡谷、火山、陨石坑等，这些特征经常揭示着地质构造和地球历史的信息。

4. 寻找地层的变化和层理特征。

通过观察不同颜色和纹理的岩石，可以了解地层的变化情况，层理特征揭示了岩石的形成和沉积的方式。

5. 关注构造和断层的方向。

通过观察地层和构造的方向，可以推断出地球的构造特征，如板块运动和地震等。

6. 注意地貌和地质构造之间的关系。

地貌常常是地质构造的结果，通过观察地貌可以推断地质构造特征，相反通过了解构造特征也可以推断出地貌的形成。

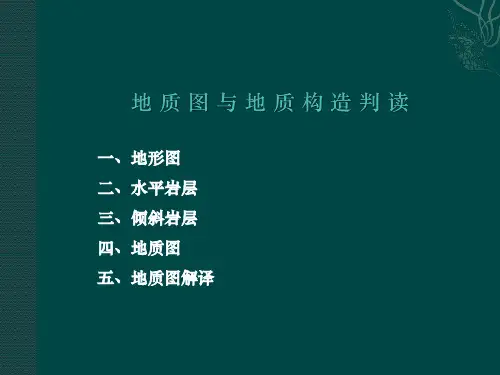

一、地形图 二、水平岩层 三、倾斜岩层 四、地质图 五、地质图解译
一、地形图
地形图【topographic map】是地表起伏形态和地物 位置、形状在水平面上的投影图。将地面上的地物和地 貌按水平投影的方法(沿铅垂线方向投影到水平面上)， 并按一定的比例尺缩绘到图纸上，称为地形图。
等高线【contour】地形图上高程相等的各点所连成 的闭合曲线。
地景图 地形图
地形剖面图
利用地形图做地形剖面举例
二、水平岩层
水平岩层
水平岩层在地形
图上，岩层出露的界 线与等高线平行。
倾斜岩层在地形图上，岩层出露的界线与等高线斜交。如 果地形平坦，岩层出露界线为直线，即走向线。
倾斜岩层在地形起伏的地区，地层界线与 等高线相交
地形起伏地区， 倾斜岩层界线与 等高线相交。
四、地质图
地质图 【geological map】是将岩性、 地质构造等地 质体、地质现 象，用一定图 例表示在图上 的一种图件。 是表示地壳表 层岩相、岩性、 地层年代、地 质构造、岩浆 活动、矿产分 布等的地图的 总称。
地层时代符号
第四纪 Q 新第三纪 N 老第三纪 E 白垩纪 K 侏罗纪 J 三叠纪 T 二叠纪 P 石炭纪 C 泥盆纪 D 志留纪 S 奥陶纪 O 寒武纪 Є 元古代 Pt 太古代 Ar
常见构造符号
逆断层 正断层 向斜
背斜 岩层产状
褶皱构造
穹窿、水平、倾伏褶皱
褶皱的横剖面
剖面图举例
绘制倾斜岩层剖面方法举例
水平岩层作图
1. 完成各岩层界线 2. 完成全图岩性分布 3. 沿A-B作剖面图 4. 求地层M、N、O、P、Q厚度
倾斜岩层作业
1. 图解法求地层产状

如何读地质图一、目的要求学习地质图的基本知识；初步掌握阅读地质图的方法。

二、实验用品长山地区1:25 000地质图（附图），长江三峡地区地质图（附图），铅笔等。

三、实验内容与方法1. 地质图的一般知识①地质图的概念。

地质图是将各补不同地质体和地质现象（如沉积岩层、岩浆岩体、地质构造、矿产等）的分布和相互关系，用规定的图例和符号表示在某种比例尺地形图或平面图上的一种图件。

有时为了某种特殊的目的，着重表示某种地质现象的图件，称专门的地质图。

通过地质图我们可以判读该区的地层层序、岩石类型、地质构造、岩浆活动、地质发展历史及成矿规律等。

是帮助我们预测矿产、认识自然、改造自然的一种依据，因此，它是既有理论价值又有实际意义的综合性图件，是国家资源和地质工作最重要的资料。

②地质图的一般规格。

一幅正式的地质图应有统一的规格，除图幅本身外，还包括图名、比例尺、图例、编图单位、编图年月及编图人等，并附有综合地层柱状图和地质剖面图。

图名：一般放在图框正上方，用来表明本图幅所在地区及图的类型。

为了进一步表明该图所在的地理位置，一般在图框右上方注明图幅的接合表（有些图在图名下方注明）、图幅和国际代号，以便查图之用。

比例尺：一般数字比例尺放在图名之下；线条比例尺放在图框外正下方。

图例：用各种规定的颜色、花纹、符号等表示地层时代、岩性和户状等。

通常放在图框的右侧或下方。

地质年代按从新到老、自上而下排列：当放在图幅下方时，则自左至右排列。

且按沉积岩、岩浆岩、变质岩、构造符号等顺序绘制。

综合地层柱状图：一般放在地质图框外左侧。

地质剖面图：一般放在地质图框外正下方。

2．地质图的读图步骤不同类型的地质图所表示的内容有所差别，但读图步骤却基本相同的。

（1）首先读图框外的附件通过图名、方位及比例尺，了解图幅类型，方向、位置、区域面积及地质图的精度；通过图例了解各种符号、花纹的念意；通过综合地层柱状图了解该区出露地层的层序、岩性特征、厚度及接触关系等；通过地质剖面图大致了解该区的地质构造特征。

何读地质图?相信有许多朋友有这个疑问,读地质图是地质学中最重要的一部分!可以说,不会读地质图,你就不配做以为成功的地质人!下面教大家如何读一张地质图:读地质图:把各种岩层和地质构造按照一定的比例投影在平面上，并用规定的颜色和符号来表示的图件，就是地质图。

从地质图上可以全面了解一个地区的地层顺序及时代、岩性特征、地质构造（褶皱、断层等）、矿产分布、区域地质特征等内容。

因此地质图是指导生产实践，进行区域地质、地理、自然环境研究的重要资料。

一般所说的地质图是指平面图，但也往往制成地质剖面图（实测或从平面图上按指定方向绘制），以便更清楚地反映地下地质情况。

根据生产或研究的需要，还可以制成专题的地质图，如水文地质图、工程地质图、第四纪地质图、岩相-古地理图、矿产分布图、构造纲要图、大地构造图等。

一、不同岩层产状在地质图上的表现岩层的产状包括三种情况，水平的、倾斜的、直立的；地形也有不同情况，平坦的、起伏的、沟谷纵横的。

由于岩层产状不同、地形起伏不同，岩层在地面或反映在地质图上的形状也不一样。

（一）水平岩层 1.如果地形平坦，又未经河流切割，在地面上只能看见最新的岩层的顶面，表现在地质图上只有一种岩层。

如华北平原，在地面上只能看见松散沉积物的最上面的一层。

2.如果平坦地面经过河流下切，或者地面起伏很大，可以看到下面较老的岩层，其在地质图上的特点是：（1）岩层界线与等高线平行或重合；（2）同一岩层在不同地点的出露标高相同；（3）岩层的厚度等于顶面和底面的高度差。

（二）直立岩层除岩层走向有变化外，岩层界线在地质图上按岩层走向呈直线延伸，不受地形任何影响。

（三）倾斜岩层 1.如果地形平坦，在地质图上岩层界线按其走向呈直线延伸。

2.如果地形有较大起伏（比方有山有谷），在地质图上岩层界线与等高线斜交，在沟谷和山脊处常常形成“V”字形弯曲，称“V”字形法则。

其弯曲程度与岩层倾角的大小和地形坡度的大小有关，即岩层倾角越小，V字形越紧闭；倾角越大，V字形越开阔。

是否是褶皱和断层是地质构造,然后比如褶皱基本形态的背斜,它的构造地貌是山地?而断层的地堑的构造地貌就是谷地??
岩层或岩体经地球内力引起的机械运动而发生变形与变位称为地质构造。

地质构造主要有水平构造、倾斜构造、褶皱构造、断裂构造四种。

构造地貌由地球内力作用直接造就的和受地质体与地质构造控制的地貌。

要区分这两个定义，首先要清楚地貌是指地表起伏的形态，如山地、平原、河谷、沙丘、大陆架、海沟等。

因此构造地貌是指由岩层或岩体经构造运动所控制的地表形态，侧重于地表形态。

而地质构造是指岩层或岩体经地球内力引起的机械运动而发生变形与变位，是指岩层或岩体的变形与变位（或形态位置）。

地质构造——岩层或岩体（对象）——形态位置
构造地貌——地表（对象）——地貌
褶皱和断层是地质构造，褶皱使岩层发生弯曲，使岩层形态呈背斜或向斜。

而在地球表面，由于岩层弯曲，导致地表也弯曲不平，形成山地等地貌，这就是构造地貌。

断层是地质构造中的断裂构造，是指岩层的断层，断层后使岩体的形态呈地堑、地垒状态，都属于地质构造。

而岩层的断裂后形成的地堑导致地球表面形态下陷，成谷地形态，这是构造地貌。

2、学习编绘倾斜岩层地质剖面图的方 法；
二、说明
（一）分析倾斜岩层在地质图上的表现特征， 即“V”字形法则。
1、产状相反， “V”字形尖端山脊处指向下坡； 2、产状相同，岩层倾角＞地面坡角， “V”字 形尖端山脊处指向上坡； 3、产状相同，岩层倾角＜ 地面坡角，“V”字 形尖端山脊处指向下坡。但与1相比，“V”字 形 曲率大。
（二）认识不整合在地质图上的表现特征
首先从图例 和地质图上看 地层层序是否 缺失，若缺失， 上下两套地层 界线基本平行， 则为平行不整 合；
若上下两套 地层产状不平 行，呈角度相 交，则为角度 不整合。
（三）绘制倾斜岩层地质剖面图
一幅正式地质图通常附有1-2或更 多的通过图区主要构造地质的图切地质 剖面图，以反映构造形态及其组合特征， 与地质图配合，可反映三维空间地质构 造形态和产状。
岩层产状问题（略Байду номын сангаас。
作业： P 220
1、第1 、3题；详见附图1。 ２、求出K1的地层厚度。
注意：
作业所用附图，要求在复印图上做，每 人准备一个练习本（统一购买）。
实习二 读倾斜岩层和不整合 接触关系地质图并作剖面图
一、目的要求 1、认识倾斜岩层和不整合接触关系在 地质图上的表现特征，学会用“V”字 型法则分析倾斜岩层产状；
2、掌握岩层产状概念。
二、说明
（一）在地形地质图上求岩层产状要素的方法 此法适用于大比例尺地形地质图上，而且在测定 范围内，岩层产状稳定，无小褶皱或断层干扰， 求解原理。作图步骤以图16－1（ P219 ）讲解。
（二）三点法求岩层产状要素
适用于产状平缓，罗盘不易测量，或钻探得到 岩面标高资料求地下岩（矿）石产状。
三点法求岩层产状前提是： ①三点要们于同一层面上，但又不在一条直线

图框： 地质图的边界， 由较粗的线条 或花边构成。 当图内没有设 定正北方向时， 图框的竖框边 代表南北方向 线。
图签： 表明图件的类 型级别、责任 者和制图时间 等。用表格形 式放在图框内 的右下角，也 可放在右下角 的图框外。
剖面方向： 南端、东端、 北东端、南东 端在右边；北 端、西端、南 西端、北西端 在左边。
图名： 表明图幅所在 地区及图件类 型。写在图框 外正中部位或 其他适当的位 置，一般用美 术字。
比例尺： 表示图上所示 范围大小与实 际范围大小的 比例。
图例：
由一定的符号、花 纹和颜色组成。地 质界线、地质构造 和岩层产状及岩体 等用特定符号、颜 色表示。 （1）放在图框外 的右侧或下方，也 可放在图框内外缘。 （2）图例符号的 上方要写上“图例” 二字。 （3）先排地层图 例，从上到下，由 新到老，其次为岩 石图例，构造图例 排在最后。
构造地质学
实训一，地质图的基本知识和读水平岩 层地质图
1、地质图与地质剖面图
地质图是一种平面图，它是用规定的图例将 调查区域的地质组成和地质现象按比例尺缩小， 概括投影到地形图或平面图上的一种地质图件。
地质剖面图反映剖面线所切过地区的地质构 造在垂直方向上的变化情况。
一幅正式 的地质图包括 图名、比例尺、 图例、图框和 图签等内容。
2、地层柱状图
地层柱状图是综合某一地区内各种地质资料 的一种柱状图。
按工作区内所有出露地层的新老叠置关系和 各岩层的真厚度编制而成。
地层柱状图中应包括：地层系统栏、代号栏、 柱状图栏、厚度栏、岩性描述栏、化石栏及水文 栏、矿产栏等。
太阳山综合地层柱状图
比例尺 1：15000
3、阅读地质图的一般步骤和方法

实验作业要求
请使用“长江大学实验报告”纸完成作业； 1 请使用“长江大学实验报告”纸完成作业； 写明实验目的要求、实验内容； 2 写明实验目的要求、实验内容； 如需要，请粘贴原始图件； 3 如需要，请粘贴原始图件； 如需要，对作图步骤请写相关说明； 4 如需要，对作图步骤请写相关说明； 剖面图用标准作图纸（米格纸）完成; 5 剖面图用标准作图纸（米格纸）完成; 学习委员按学号收齐所有学生作业，及时上交。 6 学习委员按学号收齐所有学生作业，及时上交。
作业： 作业：1、判别哪些地层是水平岩层； 判别哪些地层是水平岩层； 求地质图中K 层的厚度。 2、求地质图中K1层的厚度。
实习二 用间接方法确定岩层产状要素
一、目的要求 1、学会在地形地质图上用相邻等高线法求 岩层产状要素； 岩层产状要素； 2、用三点法求岩层产状要素。 用三点法求岩层产状要素。
作业： 作业： 在凌河地形地质图(附图1)上求下石炭统(C1) 1)上求下石炭统(C1)等顶面 1 在凌河地形地质图(附图1)上求下石炭统(C1)等顶面 或底面的产状。 或底面的产状。 在松溪地形地质图(附图3) 3)上 根据：(1)已知某赤铁 2 在松溪地形地质图(附图3)上，根据：(1)已知某赤铁 矿层为一倾斜矿层，产状稳定， 矿层为一倾斜矿层，产状稳定，有三个钻孔各见矿深度 60m； 40m； 180m， 为：ZK260m；ZK340m；ZK5180m，用三点法求该 矿层产状；(2)在设计钻孔 在设计钻孔ZK 矿层产状；(2)在设计钻孔ZK9处，预计打多深即可达该 赤铁矿层顶面? 提示： 赤铁矿层顶面? 提示：钻孔中铁矿层顶面高程等于钻孔 地面位置高程减去见矿深度 注意：实验要求所有的产状数据都是由直尺、 注意：实验要求所有的产状数据都是由直尺、量角器测 不需要有任何三角函数或比例关系。 得，不需要有任何三角函数或比例关系。

如何看地质图---地质图LT平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。

2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面，以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。

、地质剖面图3、综合柱状图主要表示平面图区内的地层层序、厚度、岩性变化及接触关系等。

4、比例尺说明比例尺的大小，用数字：1：×××；也可用尺标：5、图例主要说明地质图中所用线条符号和颜色的含义，按照沉积地层层序、岩浆岩、地质构造和其它地质现象的顺序排列。

6、责任栏(图签)说明地质图的编制单位、图名、图号、比例尺、编审人员、成图日期等，便于查找。

二、地质条件在地质图上的表示（一）地层岩性的表示地层岩性在地质图上是通过地层分界线、地层年代代号、岩性符号和颜色，并配合图例说明来表示的。

1、第四纪松散沉积层形状不规则，但有一定的规律性，大多在河谷斜坡、盆地边缘、平原与山地交界处，大致沿山麓等高线延伸。

2、岩浆侵入体的界线形状最不规则，也无规律可循，需根据实地情况测绘。

3、层状岩层的界线（1)水平岩层，水平岩层的产状与地形等高平行或重合，呈封闭的曲线。

（2）直立岩层，直立岩层的地层界线不受地形的影响，呈直线沿岩层的走向延伸，并与地形等高线直交。

（3）倾斜岩层有三种不同的情况：岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。

岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。

岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。

在同一倾斜岩层层面上任意相同标高两点的连线即为岩层的走向ac为倾斜岩层上两不同标高走向线间的距离bc为两走向线间的高差即为岩层的倾角已知同一层面上三点的标高和平面坐标且三点不在同一直线上三点确定一个平面
构
造
地
质
学
实习一：
地质图的基本知识及 分析水平岩层地质图
目的要求：
1. 明确地质图的概念，了解地质图的规格。 2. 了解阅读地质图的一般步骤和方法。 3. 掌握水平岩层在地质图上的表现。
主要内容
一、地形图的基本知识 二、地质图的概念和规格 三、地质剖面图的概念和规格 四、阅读地质图的步骤和方法 五、读水平岩层地区地质图
一、地形图的基本知识
1、地形图：在平面上反映地形和地物特 征的图件
将地面高低起伏的地貌形态按一定的比例 缩小，用规定的符号按实际地理方位测绘 到图纸上，用代表一定高程的闭合曲线表 示地形的起伏；
将地面上的河流、道路、村镇等典型地物 用规定的符号测绘到图纸上
2、比例尺
1)概念：地形图上表示的地形、地物的长 度(l)与实际地形、地物长度(L)的比值。

比例尺=l(图上长度)/L(实际长度)
2)表示方法： a、数字比例尺。
1:1000表示图上1厘米代表实际的1000厘米
b、线段比例尺(p206)。
一幅正规的地质图至少应有图名、比例尺、图例 和责任表；大多数的还有图符编号、经纬度、剖 面图、地层柱状图等
2. 规格：
图名：图幅内最有代表性的地名。 比例尺：数字（1:20000），或线段表
示。 图例：图幅右、下边。 责任表：制图单位、时间、责任人。 另：
图符编号和经纬度、主干剖面、地层 柱状图。
3、等高线

4.4 地质构造与地质构造图的判读一、基础知识地质构造是指地壳中的岩层地壳运动的作用发生变形与变位而遗留下来的形态。

主要是褶皱与断层。

1.什么是褶皱？在地壳运动产生的强大挤压作用下，岩层会发生塑性变形，产生一系列的波状弯曲，叫做褶皱。

2.褶皱的基本单位是褶曲，即褶皱的一个弯曲。

褶曲有两种基本的形态，一种是背斜，一种3.思考分析：背斜成谷、向斜成岭的原因。

背斜顶部因受张力常被侵蚀成谷地向斜槽部受挤压不易被侵蚀反成山岭4.简述断层的形成原因：当地壳运动产生的强大压力和张力，超过了岩石的承受能力时，岩体就会破裂。

岩体发生破裂后，如果两侧的岩体沿断裂面发生明显的位移，就形成了断层。

5.断层与构造地貌：大断层常形成裂谷或陡崖，如东非大裂谷。

断层一侧相对上升的岩块叫地垒，常成为山岭或高地，如庐山、泰山断层一侧相对下降的岩块叫地堑，常成为谷地或低地，如渭河平原、汾河谷地断层线上岩石破碎，易被风化侵蚀成沟谷、泉、湖泊拓展提升一：地质构造的实践运用（找水、找矿、工程建设等）背斜是良好的储油、气构造；且在工程上，利于建隧道。

向斜是良好的储水构造；且在工程上，利于建大坝。

断层处易于找泉水；但大型工程建设应避开断层带。

注意：背斜是良好的储油构造，但背斜并不都储存油；向斜良好的储水构造，但向斜的岩层里不一定都有水。

拓展提升二：了解地质剖面图的判读技巧地质图分为剖面图和平面图，在阅读时要分清是平面图还是剖面图，然后根据以下步骤进行阅读分析-------3看。

1．看图例、比例尺----------通过图例可以了解图示地区出露哪些岩层及其新老关系。

----------看比例尺可以知道缩小的程度。

2．看岩层----判断岩石类型、岩层新老关系、地质构造及发展演变A. 判断岩石类型根据岩石的特征-------沉积岩具有层理构造，可能含有化石，如石灰岩、砂岩、页岩等；变质岩具有片理构造，如大理岩、板岩、石英岩、片麻岩等。

根据岩石成因-----岩浆通道内形成岩浆岩（喷出岩与侵入岩）沉积岩与岩浆的接触面上形成的是变质岩B. 判断岩层新老关系（1）根据地层层序规律确定：沉积岩是受沉积作用形成的，因而一般规律是岩层越老其位置越靠下；岩层越新，其位置越靠上（接近地表）。

地勘人必备：阅读地质图基本功！地质图•地形•水系•岩性-地层-时代•地质构造（褶皱、断层）•地质发展史•其它信息岩层产状（一）产状要素产状要素特征：•走向----两个方向；•倾向----一个方向，与走向垂直，有一个倾向可以求两个走向，反之不行；•倾角---岩层面与水平面的二面角，与走向，倾向无关。

（二）产状要素的测量、记录和图示产状要素的测量：地质罗盘仪产状要素的记录：（1）象限角法：以走向、倾角、倾向的顺序记录N45E∠30°SE,表示走向N45°E,倾角30°,倾向SE 。

（2）方位角法：以倾向、倾角的顺序记录，如135° ∠ 30,表示倾向距正北方向135°,倾角30°。

产状要素的图示正常岩层倒转岩层倾斜岩层地质界线与地形等高线的位置关系当岩层倾向与地面坡向相反时岩层的倾角小于地面坡角时与地面坡向一致岩层倾向与地面坡向一致，岩层倾角大于地面坡角时地质界线在平面上的投影岩层直立时水平岩层的特征褶皱构造一、褶曲构造背斜：核部地层时代老，两翼地层时代新。

正常情况下，两翼地层相背倾斜。

向斜：核部地层时代新，两翼地层时代老。

正常情况下，两翼地层相向倾斜。

褶皱要素二、褶曲分类1.按褶曲横剖面形态分类•直立褶曲•倾斜褶曲•倒转褶曲•平卧褶曲2 .按褶曲纵剖面形态分类水平褶曲•倾伏褶曲•横剖面(直倾倒平)、枢纽产状(水平倾伏)枢纽一、褶曲的岩层分布判别地层对称重复：如果地层核部老，两翼新，则为背斜，如核部地层新，两翼老，则为向斜。

地层对称重复(定性)—形态(背、向斜，定形)—产状(具体分类)。

背斜和向斜二、断层（一）断层要素•断层面；•断层线；•断盘：上盘，下盘；上升盘，下降盘；•断距。

断层的几何要素和位移（二）断层常见分类1. 按断层上、下两盘相对运动方向分类：正断层：上盘相对向下滑动，下盘相对向上滑动逆断层：上盘相对向上滑动，下盘相对向下滑动2. 按断层面产状与岩层产状的关系分类：走向断层、斜向断层、倾向断层；3. 按断层面走向与褶曲轴走向的关系分类：纵断层、横断层、斜断层；4. 按断层力学性质分类：压性断层、张性断层、扭性断层。

地质构造概念与地质图的读图方法1．地质构造的主要形式及其基本概念(1)单斜构造：在一定范围内岩层或矿体大致向一个方向倾斜的构造形态。

(2)褶皱构造：岩层或矿体受水平挤压后弯曲，但仍保持连续性的构造形态。

褶皱构造的基本单位是褶曲，褶曲是岩层的一个弯曲。

褶皱构造分为背斜和向斜。

背斜：岩层层面凸起的弯曲。

向斜：岩层层面凹下的弯曲。

(3)断裂构造：岩层或矿体受力后产生断裂，失去连续性和完整性的构造形态。

断裂面两侧岩层或矿体没有明显位移的叫裂隙，断裂面两侧岩层或矿体发生明显位移的叫断层。

断层的要素有：断层面和断层线：断层面指岩层沿之断裂的面；断层画上面的岩体(称为断盘)叫上断层面下面的断盘叫下盘。

断层面与地面的交线称断层线。

交面线：指断层面与矿体或煤层的交线。

断距与落差：断层两盘相对移动的距离为断距。

垂直断距称落差。

断层的其他参数还包括：断层面的走向、倾向和倾角。

断层的分类：按断层上下盘相对移动的方向分正断层、逆断层和平推断层。

根据断层走向与岩层走向的一致或垂直关系分走向断层、倾向断层和斜交断层。

2．地质构造对采矿系统及巷道布置的影响(1)断层的影响断层将原完整的矿床、矿体分为若干断块，给矿井施工中的掘进、运输、巷道维护等工作带来许多困难；井田内存在大断层，必然增加岩石巷道的工程量；我国许多矿井常以大断层为井田边界；中小型断层往往限制采区或盘区的划分，影响巷道布置，影响机械化设备的发挥；断层两侧往往要保留矿柱，增加了矿体损失；断层附近岩石一般较破碎，支护往往困难：含水层水和地表水易通过断层涌入井下，造成矿井涌水量增大和突水危险。

(2)褶曲的影响褶曲轴部顶板压力常有增大现象，巷道容易变形，难于维护；煤矿向斜轴部是煤矿瓦斯突出的危险区域；褶曲使沿层布置的巷道发生弯曲。

3．地质图(矿图)及其读图方法(1)矿图投影基本原理矿图采用正投影和标高投影方法，将物体放在三个互相垂直的投影面之间，分别用工程测量的基本要素就是一组平行投射线垂直于三个投影面，就得到反映物体全部形状和大小的三个方向的正投影图，这种投影方法称为正投影方法。

一、地质图的概念及图式规格地质图是一种将出露在地表的地质构造现象按比例投影到平面图，通常带有地形等高线的地形图上，并用规定的符号、色谱、花纹予以表示的图件。

地质图的编制，首先必须是通过野外现场观察，对区内地层、岩石、岩浆活动、变质作用和构造变动等情况进行综合调查研究。

再以规定的线条把各种地质界线，包括地层界线、岩体界线、断层线、不整合界线等勾划出来，把岩层和断层等的产状标记上去，对各时代地层和各类型岩浆岩涂以各种统一规定的颜色，对各种岩相(岩浆岩、变质岩)和蚀变、矿化现象加以各种规定的符号、花纹。

地质图不仅反映野外各种地表地质现象，还将区内地层、岩石、构造和矿产等方面形成、发展的一定时间、空间规律反映出来，包括能反映地下一定深度的地质构造。

因此，地质图是帮助我们认识自然、改造自然的一种重要而最基本的地质资料。

一幅地质图应有图名、比例尺、图例、测制单位和测制日期。

图名表明图幅所在地区和类型。

如《嵩山地区地质图》。

比例尺包括数字比例尺与线条比例尺，数字比例尺用分数表示图上长度与实地长度的比例，如1：1000表示图上1cm相当实地1000cm即10m)。

分子规定用1，因此，分母愈大，表明图缩得愈厉害。

线条比例尺是在图上绘一直线如尺状，在该直线上截取若干段、每段标出所代的实地长度米或公里。

比例尺一般放在图名下或图框下方正中位置。

图例表示地质现象的各种色谱。

花纹和符号的说明，通常放在图的右方或下方。

地质图例的安排以上到下由新到老，如横排则一般由左向右从新到老。

确定时代的喷出岩、变质岩可按其时代排列在地层图例相应的位置上。

岩浆岩体图例放在地层图例之后，按由新到老排列，或按酸性到基性的顺序排列。

构造图例，如地质界线、断层、岩层产状等排在最后，断层应区分是实测的还是推断的。

地形图的图例一般不列于地质图图例中。

2、阅读地质图的方法和步骤首先是读框外的内容：包括阅读图名、比例尺、图例和地层柱状图。

通过这一步，我们就可以了解图幅区的地理位置、范围大小和制图精度。

小结
• 1.理解根据平面地质图切绘剖 面图的制图方法，正确运用剖 面地质图；
• 2.了解地层综合柱状图。
• 分析地质图 • 选择剖面方位 • 确定比例尺 • 作地形剖面 • 作地质剖面图
（倾角换算、岩性符号、修饰）
2.地层综合柱状图
• 地层综合柱状图是据地质勘察资料，把地区出露 的所有地层、岩性、厚度接触关系，按地层时 代由新到老的顺序综合编制而成；
• 包括：地层时代及符号、岩性花纹、地层接触类 型、地层厚度和岩性描述等。
地质构造的认识
阅读地质图
2.阅读地质图
➢ ①图名、比 例尺、方位
➢ ②图例 ➢ ③地形、水
系 ➢ ④地质内容
： ➢ 地层岩性分
布与接触关 系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
2.阅读地质图
➢ ①图名、比例尺 、方位
➢ ②图例 ➢ ③地形、水系 ➢ ④地质内容： ➢ 地层岩性分布与
接触关系； ➢ 褶皱构造； ➢ 断层构造； ➢ 地质历史。
小结
• 1.了解地质图的概念、组成和常见 的地质图类型；
• 2.掌握阅读地质图的方法和步骤， 能正确读出地质图上的信息。
地质构造的认识
地质图绘制
地质图绘制
• 1.制作地质剖面图 • 2.地层综合柱状图
1.制作剖面地质图
➢ 将剖面线与各地层界线和断层线的交点，按 水平比例尺垂直投影到水平轴上，再将各界 线投影点铅直定位在地形剖面图的剖面上。 如有覆盖层和下伏基岩也应标在图上；
➢ 按平面图示产状换算各地层界线和断层线在 剖面图上的视倾角，当横纵比例尺不一致时 应注意换算；
➢ 绘制地层界线和断层线； ➢ 在各地层分界线内，按各套地层出露和岩性

距海沟越近，岩层越老
6、根据化石：生物越简单形成时间越早，越复杂形成时
间越新
岩石形成时间早晚的判读
1、沉积岩形成早晚规律：从下往上，岩层越来越新 （覆盖者新，被覆盖者老）
2、岩浆岩形成晚于其所在的岩层
切穿关系：被切穿的老，切入的新（插足者新，被插足者老）
3、与岩浆交界处往往会因为高温高压作用形成变质岩
4、若为褶皱， 背斜中间老两翼新，向斜中间新两翼老
5、海底岩层：距大洋中脊（海岭）越近，岩层越新
一、地质剖面图的概念
地质剖面图表现的是剖面上的信息，垂直方向上的发展 变化，表现的是同一地点不同时期的现象变化。
地质平面图是表现的平面展布信息（俯视） ，
横向的延伸，表现的同一时期，不同地点的现象。
二、地质剖面图的思维模板（判读方法和步骤）
1、看图例、题干信息 (岩石类型及新老关系、地质构造类型）
6、下列岩层按照年龄由新到老排列正确的是（ ）
A．⑥②⑦①
B．⑦⑥③①
C．⑤⑥③⑦
D．④③②①
7、下列关于飞来峰形成地质作用过程正确的是（ ）
A．岩层断裂-垂直上升-推移上覆-外力侵蚀
ቤተ መጻሕፍቲ ባይዱ
B．垂直上升-岩层断裂-水平挤压-推移上覆
C．岩层断裂-水平挤压-推移上覆-外力沉积
D．水平挤压-岩层断裂-推移上覆-外力侵蚀
4、 在a、b两处采煤，最容易发生的矿难事故分别是( ) A．瓦斯爆炸和透水事故 B．井喷事故和瓦斯爆炸 C．透水事故和塌坍塌事故D透水事故和井喷事故
（三）地质作用发生过程的判读
5、下图为某地质地貌剖面示意图。据图简述该地 地壳运动的过程。
下图为推覆构造示意图，这种构造通常是上盘 岩层自远处推移而来，上覆于相对停留在原地 不动的原地岩块之上而形成的一种地质构造
