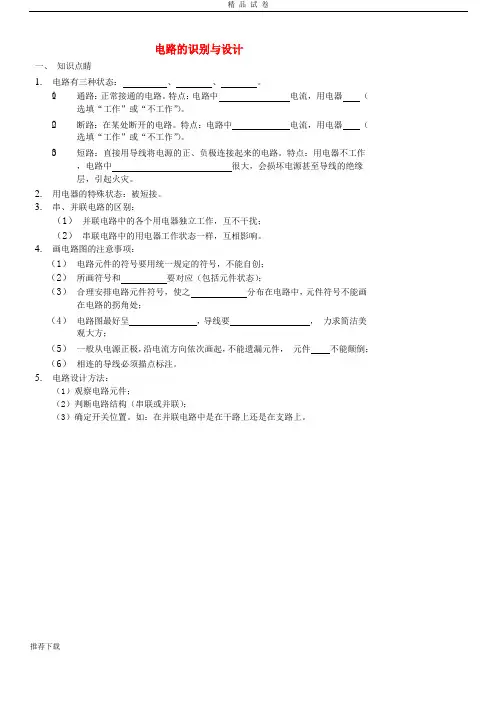

电路的识别与设计
一、知识点睛
1.电路有三种状态：_______、_______、_______。

（1）通路：正常接通的电路。

特点：电路中__________电流，用电器________（选填“工作”或“不工作”）。

（2）断路：在某处断开的电路。

特点：电路中_______电流，用电器________（选填“工作”或“不工作”）。

（3）短路：直接用导线将电源的正、负极连接起来的电路。

特点：用电器不工作，电路中_____很大，会损坏电源甚至导线的绝缘层，引起火灾。

2.用电器的特殊状态：被短接。

3.串、并联电路的区别：
（1）串联：各用电器工作状态一样，互相影响；
（2）并联：各用电器独立工作，互不干扰。

4.画电路图的注意事项：
（1）电路元件的符号要用统一规定的符号，不能自创；
（2）所画符号和________要对应（包括元件状态）；
（3）合理安排电路元件符号，使之________分布在电路中，元件符号不能画在电路的拐角处；
（4）电路图最好呈____________，导线要_______________，力求简洁美观大方；
（5）一般从电源正极，沿电流方向依次画起，不能遗漏元件，元件________不能颠倒；
（6）相连的导线必须描点标注。

5.电路设计方法：
（1）观察电路元件；
（2）判断电路结构（串联或并联）；
（3）确定开关位置。

如：在并联电路中是在干路上还是在支路上。

二、精讲精练
【板块一】电路的识别
1.如图电路中，用导线连接下列两点后，会导致电路短路的是（）
A．a、c B．b、c C．b、d D．d、e
2.如图所示的电路图中，正确的是（）
A．B．
C．D．
3.如图所示，小灯泡L1和L2接入电路中，则当S闭合后，下列说法正确的是
（）
A．L1和L2都能发光
B．这是一个并联电路
C．去掉导线a，能使L1和L2发光
D．只要移动一条导线的一个接线柱的头，就能使L1和L2并联
4.某同学实验时连接了如同所示的电路，闭合开关S1和S2后，下列分析正确
的是（）
A．小灯泡亮、电铃响
B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响
D．小灯泡不亮、电铃不响
5.有两只小灯泡串联在电路里，且都正常发光。

某一时刻，其中一只灯泡坏了，
则另一只灯泡（）
A．照常亮B．比原来暗
C．比原来亮D．一定不亮
6.如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关
S闭合时，可能出现的现象是（）
A．L1不亮，L2亮
B．L1和L2都亮
C．L2不亮，L1亮
D．L1和L2都不亮
7.如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是
（）
A．灯L1断路B．灯L1短路
C．灯L2断路D．灯L2短路
8.如图所示电路中，当开关S1、S2均闭合后，则（）
A．L1、L2都能发光
B．L1、L2都不能发光
C．L l能发光，L2不能发光
D．L l不能发光，L2能发光
9.如图所示，开关S闭合时，可能发生的现象是（）
A．L1发光、L2不发光
B．L1被烧坏
C．L2被烧坏
D．电池被烧坏
10.如图所示的电路中，若开关闭合后各灯无损，则（）
A．只有灯L1能发光
B．只有灯L3能发光
C．灯L1、L3能发光
D．灯L1、L2、L3都能发光
11.如图所示电路，要使灯泡L1和L2组成串联电路，应该
（）
A．只闭合S3
B．只闭合S2
C．同时闭合S1和S2
D．同时闭合S1和S3
12.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是
（）
A．S1、S3闭合，S2断开
B．S2、S3闭合，S1断开
C．S2闭合，S1、S3断开
D．S1闭合，S2、S3断开
13.如图，关于开关的控制作用，下列说法正确的是（）
A．当S1、S2都闭合时，灯L1、L2、L3发光
B．只闭合S2，灯L1、L3不发光
C．当S1、S2都断开时，灯L2、L3发光
D．只让灯L3发光，应该只闭合S1
【板块二】电路作图
14.如图是小明连接的实验电路，他连接这个电路依据的电路图是图中的（）
A．B．C．D．
15.如图所示，下边的四个电路图中与如图实物电路对应的是（）
A．B．C．D．
16.根据实物图画出对应的电路图。

17.根据电路图连接实物图。

【板块三】电路的设计
18.在部分公交车后门两侧的扶手上，各装有一个按钮开关，想要下车的乘客只
要按下任何一个按钮，装在驾驶台上的电铃都会发声，提醒司机有乘客需要下车。

如图所示的四个电路中符合设计要求的是（）
A．B．
C．D．
19.教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。

为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；
风扇不转，灯泡不能发光，则以下所设计的四个简化电路图中符合要求的是（）
A．B．C．D．
20.如图在击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导
电服时，电路导通，乙方指示灯亮。

当乙方运动员的剑（图中用“S
乙
”表示）击中甲方的导电服时，电路导通，甲方指示灯亮。

下面能反映这种原理的电路是（）
A．B．C．D．
21.小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，若
四个车门中任意一个车门（相当于开关）未关好，该指示灯会发光。

在如图所示的电路中，你认为符合要求的是（）
A．B．C．D．
22.某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥
匙（S
甲、S
乙
分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而
馆长只要用自己的钥匙（S
表示馆长的钥匙）使灯亮就可以进入保密室。

馆长
下列电路中符合上述要求的是（）
A．B．
C．D．
电路的识别与设计（作业）
1.2019年以美国为首的北约军他用飞机野蛮地对南联盟发电厂行轰炸时，使用
了一种炸弹。

这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电。

这种炸弹的破坏方式主要是（）
A．炸塌厂房B．炸毁发电机
C．使设备短路D．切断输电线
2.短路和断路是电路中常见的故障，下列四幅图有短路现象的是（）
A．B．
C．D．
3.如图所示的电路中，开关S闭合时只有一盏灯发光的电路是（）
A．B．
C．D．
4.小翔在研究串联电路时，连接好如图甲所示的电路，闭合开关后却发现两灯
都不亮。

老师借助一根导线来帮他检查故障，当把这根导线两端分别接在a、b两点时（如图乙），两灯仍不发光，接在a、c两点时（如图丙），灯L1发光，L2不发光。

则可能的故障是（）
A．开关接触不良B．L2灯座处短路
C．导线ab断路D．L2的灯丝断了
5.下面的四个电路中与右边实物图对应的是（）
A．B．
C．D．
6.如图所示
（1）要使两灯串联，应闭合开关_____，断开开关_____；
（2）要使两灯并联，应闭合开关_____，断开开关_____；
（3）同时闭合三个开关，会造成_____路。

第6题图第7题图
7.根据如图所示的电流方向，将电池组和电铃填入电路空缺处，使电路完整且
正确。

（电铃的符号：）
8.如图所示为一实物电路，请在方框内画出对应的电路图。

9.某医院要安装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头
的开关，值班室的电铃就响，且与该病床相对应的指示灯亮，请在图中画出
正确的连接方法。

10.根据下面的电路图连实物图。

11.某传达室需要在前、后门都装上开关，要求：前门来人按开关，传达室内电
铃响，同时红灯亮；后门来人按开关，传达室电铃响，同时绿灯亮。

按要求设计电路图，并将图中的实物连成所需电路。

【参考答案】
1. C
2. B
3. D
4. D
5. C
6.(1)S2，S1、S3；
(2) S1、S3，S2
(3)短
三、回顾与思考
______________________________________________________ ______________________________________________________
16.
17.
18-22 C B D C B
【作业参考答案】
一、知识点睛
1．通路断路短路
（1）有工作
（2）无不工作
（3）电流
5．（2）实物
（3）均匀
（4）长方形横平竖直
（5）次序
二、精讲精练
1-5 C D D B D 6-10 A C B D A 11-15 B A D A C
