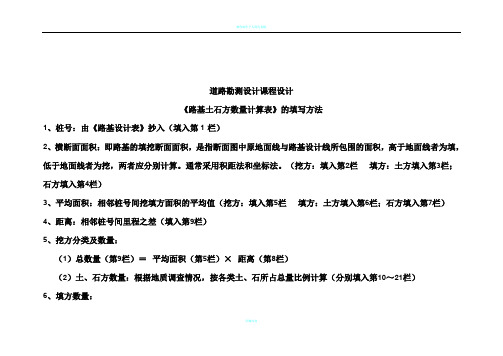

道路勘测设计课程设计《路基土石方数量计算表》的填写方法1、桩号：由《路基设计表》抄入（填入第1栏）2、横断面面积：即路基的填挖断面面积，是指断面图中原地面线与路基设计线所包围的面积，高于地面线者为填，低于地面线者为挖，两者应分别计算。

通常采用积距法和坐标法。

（挖方：填入第2栏填方：土方填入第3栏；石方填入第4栏）3、平均面积：相邻桩号间挖填方面积的平均值（挖方：填入第5栏填方：土方填入第6栏；石方填入第7栏）4、距离：相邻桩号间里程之差（填入第9栏）5、挖方分类及数量：（1）总数量（第9栏）＝平均面积（第5栏）×距离（第8栏）（2）土、石方数量：根据地质调查情况，按各类土、石所占总量比例计算（分别填入第10～21栏）6、填方数量：页脚内容填土数量（第22栏）＝填土平均面积（第6栏）×距离（第8栏）填石数量（第23栏）＝填石平均面积（第7栏）×距离（第8栏）7、利用方数量及运距：（1）本桩利用：本路段挖方直接用于本路段填方土方（第24栏）＝（第11栏）＋（第13栏）＋（第15栏）或＝（第22栏）（取两式中较小值）石方（第25栏）＝（第17栏）＋（第19栏）＋（第21栏）或＝（第23栏）（取两式中较小值）注：本桩利用中可以石作填土，石方数就填入本桩利用的“土”一栏（第24栏），并加以括号区别。

（2）填缺：本桩利用完后，所欠缺的填方土填缺（第26栏）＝土填方（第22栏）－本桩利用土方（第24栏）页脚内容石填缺（第27栏）＝石填方（第23栏）－本桩利用石方（第25栏）（3）挖余：本桩利用完后，所剩余的挖方土挖余（第28栏）＝土挖方总量[（第11栏）＋（第13栏）＋（第15栏）] －土填方量（第22栏）石挖余（第29栏）＝石挖方总量[（第17栏）＋（第19栏）＋（第21栏）] －石填方量（第23栏）（4）远运利用纵向调配示意：根据填缺、挖余分布情况，结合路线纵坡和自然条件，本着技术经济少占用农田的原则，具体拟定调配方案。

一、公路4、例如：下列为某清单工程量。

假设土方换算系数为1.16，石方换算系数为0.92关于路基土石方预算定额的套用3、清单列表中，利用方和借方数量均为压实体积数量，而土石方平衡表中，利用方和借方均方，故在列清单数量时，应将土石方平衡表中的利用方和借方数量乘系数，变成压实方。

在套用定额时用方和借方的推、挖、运数量为天然密实方，压实数量为清单中的压实方量。

公路工程和市政工程的土石方平衡，在定额要求上有一定区别，主要反映在虚方和实方上。

公路工程直接要求在土方平衡时可以考虑虚方、压实方和自然方的体积变化；市政工程在清单或预工程量计算时是不考虑上述变化的，需要在清单或预算组量时，作为施工措施进行考虑。

也就是说不容更改清单工程量，但在清单构成时考虑体积变化。

具体换算的比例，应严格按照定额中给出的换算系数执行，不得随意更改。

1、在土石方调配数量表中，除填方为压实方外，其余均为天然密实方（自然方），土石方已做过平衡算。

2、公路清单一般设有挖方、利用方、和借方。

弃方不列，套用定额时放在挖方中计算；以秦海线为例二、市政1、市政清单一般设有挖方、填方、缺方内用（借方）和弃方（弃方套定额时在挖方中体现）；6、以土方为例，清单套定额时，挖方土296543.7（包括挖掘机挖普通土118617.4，挖掘机挖硬土17792方土61649.9）；利用土方202494.39（包括推土机推本桩利用土4953.6、压路机压本桩利用土4270.34，自卸车运运土229939.6，压路机压远运土198224.05，洒水车洒水）；借方土114004.83（包括挖掘机挖132245.5，自卸车运132245.5，压路机压114004.83，洒水车洒水）.注:土石方换算中，天然密实土方换压实方时，数量变小；天然密实石方换压实方时，数量变大。

5、规范要求，列清单时，利用方和压实方应为实体，则清单中本桩利用土方（实体）=4953.6/1.16=42用中土方（实体）=229939.9/1.16=198224.05，远运利用石方（实体）84259.8/0.92=91587；借方土（实体）=132245.46/1.16=114004.835、规范要求，列清单时，利用方和压实方应为实体，则清单中本桩利用土方（实体）=100石方（实体） =50/0.92=54.35；远运利用中土方（实体）=300/1.16=258.62，石方=200/0.92=217.39借方土=100/1.16=86.2，石方=250/0.92=271.742、在土石方数量调配表中，有挖方（自然方）、填方（实体）、本桩利用（实体）、填缺（余（自然方）。
