示波器使用说明书
一、 使用前准备,先将示波器探头接通电机接地线,然后将示波器输入端子接电
机盖板触头回位线,同时串联一个512Ω电阻。
如图一
图一
二、 检测电机,具体操作步骤如下:
(1) 先打开稳压电流器开关,旋转电压按钮将电压调整至15.0V ,然后打开示波
器开关,最后将稳压电流器插头插入电机护套。
开关
(2)、向左转动水平旋钮SCALE 改变水平档位,调整水平扫描速度为500ms/div(秒/格)。
如图四,图五
图四
图五
(3)、当屏幕出现5个波峰时候按下暂停键,如图六、图七
图六
图七
5ms/div(秒/格),如图八
图八
(5)、向右转动水平旋钮POSITION调整信号在波形窗口位置,将位置箭头与其中一个波峰最左端对齐,记下此时时间a。
如图九、图十
图九
图十
(6)、向左转动水平旋钮POSITION调整信号在波形窗口位置,将位置箭头与波峰最右端对齐,记下此时时间b。
如图十一
图十一
(7)、计算回位时间t=|b-a|。
(8)、按下稳压电流器开关关闭稳压电流器,按下示波器开关关闭示波器,拔下插
头。
(注:经示波器检测回位时间的电机未复位,检测完毕后注意将电机回位)。
操作手册示波器使用方法说明书操作手册-示波器使用方法说明书1. 简介示波器是一种广泛应用于电子测量领域的仪器,用于显示电压信号的波形、频率、幅度等参数。
本操作手册旨在向用户提供关于示波器使用的详细指南,帮助您正确高效地操作示波器。
2. 示波器的组成与基本功能2.1 示波器的组成示波器主要由以下几部分组成:- 垂直放大与输入:用于放大和调整待测信号的幅度和范围。
- 水平放大与扫描:用于控制波形的触发和水平移动。
- 示波器显示:负责生成、显示和记录电压波形。
- 添加功能:包括触发、自动测量、数据存储等。
- 控制按钮与接口:便于用户操作和连接外部设备。
2.2 示波器的基本功能示波器具备以下基本功能:- 波形显示:将输入信号转换为波形图显示在示波器屏幕上。
- 触发功能:通过设置特定的触发条件,使示波器只显示特定条件下的波形。
- 自动测量:示波器能够自动测量波形的参数,如频率、峰值、周期等。
- 存储和回放功能:允许用户存储并随时回放特定波形,方便后续分析。
3. 示波器的使用步骤3.1 准备工作- 确保示波器与待测电路正确连接,并正确设置垂直和水平放大范围。
- 打开示波器,并调整亮度和对比度以获得清晰的显示效果。
- 定位示波器中心线,并调整位置使其垂直居中在屏幕上。
3.2 调整垂直和水平放大- 使用垂直放大旋钮调节信号显示的幅度,使波形占满示波器屏幕并不超过边界。
- 根据信号的频率调整水平放大旋钮,以获得合适的波形显示幅度。
3.3 设置触发条件- 使用触发按钮设置触发条件,如边沿触发、脉宽触发等。
- 根据待测信号的特征调整触发电平、触发沿等参数,以稳定地显示波形。
3.4 进行波形测量- 利用示波器的自动测量功能获取波形的相关参数,如频率、周期、峰峰值等。
- 可根据需要选择特定波形的测量,例如上升沿触发后的波形。
3.5 数据存储和回放- 按下示波器上的存储按钮,可以将当前波形保存到示波器内存中。
- 通过示波器的回放功能,可以随时查看已存储的波形,并进行后续分析和处理。
示波器使用说明(一)引言概述:示波器是一种用于测量电信号随时间变化的仪器。
它能够显示电信号的波形,帮助工程师分析和诊断电路的运行情况。
本文将介绍示波器的基本使用方法,包括设置和调整示波器的参数,选择合适的测量通道,以及解读显示的波形图。
正文内容:1. 连接示波器:- 将被测电路与示波器的输入端口连接。
- 确保连接正确、稳定,并避免电路短路或过载。
2. 调整示波器参数:- 设置水平和垂直触发位置,以确定波形在屏幕上的位置。
- 调整时间基准和垂直灵敏度,以使波形适应屏幕大小和幅度范围。
- 设置触发电平和触发斜率,以稳定地捕获感兴趣的波形。
3. 选择测量通道:- 确定要测量的信号通道,以便选择正确的输入端口。
- 使用多通道示波器时,选择适当的通道进行测量。
4. 解读波形图:- 观察波形的形状、幅度和频率等特征,分析电信号的性质。
- 使用垂直和水平游标测量波形的特定参数,如峰值、周期和占空比等。
- 注意观察信号的异常或干扰,以识别潜在的问题。
5. 高级功能使用:- 学习并掌握示波器的额外功能,如捕获模式、自动测量和波形存储等。
- 熟悉示波器的快捷键和面板控制,以提高工作效率。
- 使用外部触发功能和外部设备进行更复杂的测量和分析。
总结:示波器是电子工程师必备的工具之一。
通过正确连接示波器、调整参数、选择通道和解读波形图,可以有效地分析和诊断电路问题。
在熟悉基本使用方法的基础上,进一步掌握高级功能可以提高工作效率和准确性。
希望本文的说明能够帮助您更好地使用示波器,并取得准确可靠的测量结果。
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备,用于观察电流、电压、频率等信号的波形,并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤,帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上,确保通风良好。
2. 将示波器的电源线插入交流电源插座,并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连,确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源,待示波器启动后,在显示屏上会出现初始界面。
2. 调整水平扫描控制,使波形在屏幕上水平移动。
3. 调整垂直幅度控制,使波形在屏幕上垂直移动。
4. 调整触发控制,使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度,通过旋钮控制波形的宽度,观察信号的周期。
2. 调整垂直灵敏度,通过旋钮控制波形的高度,观察信号的幅值。
3. 使用游标测量功能,可以在屏幕上选择特定的点进行测量,如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能,可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备,选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前,务必仔细阅读和理解本说明书,确保正确操作。
2. 遵循电路安全操作规范,避免触电和短路等事故发生。
3. 使用示波器时,应注意电流和电压的测量范围,避免超过示波器的额定参数。
4. 示例波器有很强的测量能力,请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象,比如显示不稳定、无法触发等问题,应先检查示波器的连接是否正确。
2. 若连接无误,可尝试重新启动示波器,或将示波器恢复出厂设置。
3. 若问题仍未解决,请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁,使用干净、柔软的布进行擦拭,避免使用化学溶剂和腐蚀性液体。
示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器,用于观察和分析电压和电流波形。
下面是示波器的简易使用说明。
1.连接示波器:首先,将被测电路的输出信号与示波器的输入端口连接。
通常,示波器的输入端口有两个,分别是由正负极性标识的BNC接口。
2.打开示波器:在接好电路后,打开示波器的电源开关。
等待示波器启动,并确保示波器显示屏亮起。
3.调整示波器设置:示波器的设置包括时间和幅度的测量。
通过旋转示波器上的旋钮或按下按钮,可以选择不同的测量范围。
-选择水平扫描时间:示波器的水平设置用于确定波形显示的横向时间范围。
可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。
一般地,较长的时间设置可以显示较长时间内的波形,而较短的时间设置可以显示较短时间内的波形。
-选择垂直幅度:示波器的垂直设置用于确定显示的波形幅度。
可以通过旋转垂直灵敏度控制旋钮来调整幅度。
它控制着显示上下移动的波形的垂直高度。
- 设置触发方式:示波器的触发设置用于确定显示的波形的起始位置。
触发方式有自由运行(Free Run)和外部触发(External Trigger)两种模式。
如果选择外部触发模式,则需要将外部触发信号连接到示波器的触发输入端口。
-调整触发电平:在示波器设置中,可以调整触发电平,以确保在特定电平下触发波形的显示。
4. 获取波形:一切设置就绪后,按下示波器上的“Start”按钮或相应的启动按钮,示波器将开始采样并显示特定时间范围内的电压波形。
5.分析波形:示波器通常具有一些预置功能,可以帮助我们更好地分析和测量波形。
-自动测量功能:示波器可以自动计算并显示波形的特征参数,如峰值值、平均值、最大值、最小值等。
通过按下自动测量按钮,示波器将自动计算并显示这些参数。
-储存和回放波形:示波器通常具有内置存储器,可以储存和回放特定的波形。
这对于需要长时间观察波形并进行比较分析的应用非常有用。
-示波器触发:示波器触发功能使我们可以选择在特定条件下触发波形的显示。
示波器面板操作说明
(1)电源开关。
此开关按下(低),电源接通,电源指示灯点亮,预热后,仪器即可进行正常工作。
再按一下此开关,电源关断。
(2)辉度调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的亮度。
(3) 聚焦调节旋钮。
可以通过顺时针及逆时针旋转来调节轨迹的清晰度。
(4)校准信号。
提供0.5V,1kHz的标准方波信号,用来对仪器进行校准。
(5) 轨迹旋转。
扫描线水平角度校正,扫描线不水平时使用。
(6)垂直移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的垂直位置。
(7)水平移位旋钮。
可以通过顺时针及逆时针旋转来调整轨迹在屏幕中的水平位置。
(8) V/div。
调节垂直偏转灵敏度档位开关(即在垂直方向上每一格的读数)。
(9)DC、⊥、AC档位。
用于选择被测信号馈入至垂直通道的耦合方式。
(10) 垂直输入。
垂直通道的输入插孔。
(11) T/div。
扫描速度选择档位开关。
(12)扫描微调旋钮。
顺时针旋到底时为校准位置。
(13)电平。
调节被测信号触发点电平,使信号波形稳定。
(14)水平输入。
水平信号或外触发信号的输入插孔。
(15)内、外档位。
用于选择触发信号源。
内:内部触发。
外:用外接触发信号。
(16) 自动、TV、触发。
扫描方式选择。
(17) +、-。
触发极性选择。
数字示波器的使用方法说明书一、简介数字示波器是一种用于测量电子信号的仪器,它能够将电信号转换成数字信号,通过处理和显示,使人们能够直观地观察和分析电子信号的各种特性。
二、准备工作1. 检查设备:确保数字示波器的外部和内部没有损坏或故障。
2. 准备电源:将数字示波器与稳定可靠的电源连接。
三、使用方法1. 连接信号源:将被测信号源与数字示波器进行连接,确保信号源输出的电压范围在数字示波器的测量范围内。
2. 调节显示模式:根据需要选择适当的显示模式,如时间域显示、频域显示等。
3. 调节触发模式:选择合适的触发模式,如边沿触发、脉冲触发等。
4. 设置水平和垂直缩放:根据被测信号的幅值和频率调整水平和垂直缩放,使被测信号能够在屏幕上完整显示。
5. 调整触发电平:根据被测信号的特性设置触发电平,确保波形稳定地显示在屏幕上。
6. 调整触发延迟:根据需要设置触发延迟,使触发点位于波形的合适位置。
7. 分析波形:观察波形的各个特性,如幅值、频率、周期、上升时间等,并进行相应的测量和分析。
四、注意事项1. 使用过程中避免将数字示波器暴露在潮湿、高温、高压等恶劣环境中,以免损坏设备或危及人身安全。
2. 在连接信号源时,确保输入端与待测电路相互匹配,避免因电阻、电容等不匹配导致的测量误差。
3. 调节触发模式和触发电平时,应根据被测信号的特性选择合适的设置,以确保波形能够稳定地显示在屏幕上。
4. 在分析波形时,要根据具体需要选择合适的测量功能,并正确使用示波器的各项功能和参数进行测量和分析。
五、故障排除1. 若数字示波器无法正常启动或显示异常,首先检查电源连接是否良好,是否存在电源故障。
2. 若波形显示不稳定或触发功能失效,可尝试调整触发模式、触发电平和触发延迟等参数,或检查信号源输出是否正常。
六、维护保养1. 定期清洁:根据使用频率和工作环境,定期清洁数字示波器的外壳和连接接口,确保设备的正常散热和连接良好。
2. 防护措施:避免将硬物、液体等杂物接触到数字示波器的内部电路板,以防止损坏电路板或导致电击等事故发生。
⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。
通过⽰波器可以直观地观察被测电路的波形,包括形状、幅度、频率(周期)、相位,还可以对两个波形进⾏⽐较,从⽽迅速、准确地找到故障原因。
正确、熟练地使⽤⽰波器,是初学维修⼈员的⼀项基本功能。
虽然⽰波器的牌号、型号、品种繁多,但其基本组成和功能却⼤同⼩异,本⽂介绍通⽤⽰波器的使⽤⽅法。
⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度(有些⽰波器称为"辉度"),使⽤时应使亮度适当,若过亮,容易损坏⽰波管。
聚焦调节旋钮⽤于调节光迹的聚焦(粗细)程度,使⽤时以图形清晰为佳。
2.信号输⼊通道常⽤⽰波器多为双踪⽰波器,有两个输⼊通道,分别为通道1(CH1)和通道2(CH2),可分别接上⽰波器探头,再将⽰波器外壳接地,探针插⾄待测部位进⾏测量。
3.通道选择键(垂直⽅式选择)常⽤⽰波器有五个通道选择键:(1)CH1:通道1单独显⽰;(2)CH2:通道2单独显⽰;(3)ALT:两通道交替显⽰;(4)CHOP:两通道断续显⽰,⽤于扫描速度较慢时双踪显⽰;(5)ADD:两通道的信号叠加。
维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮调节垂直偏转灵敏度,应根据输⼊信号的幅度调节旋钮的位置,将该旋钮指⽰的数值(如0.5V/div,表⽰垂直⽅向每格幅度为0.5V)乘以被测信号在屏幕垂直⽅向所占格数,即得出该被测信号的幅度。
5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。
6.⽔平扫描调节旋钮调节⽔平速度,应根据输⼊信号的频率调节旋钮的位置,将该旋钮指⽰数值(如0.5ms/div,表⽰⽔平⽅向每格时间为0.5ms),乘以被测信号⼀个周期占有格数,即得出该信号的周期,也可以换算成频率。
7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。
8.触发⽅式选择⽰波器通常有四种触发⽅式:(1)常态(NORM):⽆信号时,屏幕上⽆显⽰;有信号时,与电平控制配合显⽰稳定波形;(2)⾃动(AUTO):⽆信号时,屏幕上显⽰光迹;有信号时与电平控制配合显⽰稳定的波形;(3)电视场(TV):⽤于显⽰电视场信号;(4)峰值⾃动(P-P AUTO):⽆信号时,屏幕上显⽰光迹;有信号时,⽆需调节电平即能获得稳定波形显⽰。
示波器使用说明书一、产品概述示波器是一种用来观察和测量电信号波形的仪器。
本示波器使用说明书旨在介绍示波器的基本操作方法,以帮助用户正确使用本产品。
二、产品特点1. 高精度测量:示波器具备高精度的信号测量功能,可准确显示电信号的各种参数,包括频率、幅度、相位等。
2. 大屏幕显示:该示波器配备了大尺寸液晶显示屏,能清晰、直观地显示波形图像,便于用户观察和分析信号。
3. 多功能测量:示波器具备多种测量功能,可进行时间、幅度、频率、脉宽等多项测量。
用户可根据需要自行设置测量参数。
4. 多通道输入:本示波器支持多通道信号输入,可同时显示和比较多路信号波形,方便用户进行多信号分析。
三、安全操作注意事项1. 在操作示波器之前,请务必先阅读本使用说明书,并确保了解示波器的基本操作方法和注意事项。
2. 在使用示波器时,应注意电源接地的可靠性,确保设备和被测电路的安全。
3. 在对高压电路进行测量时,切勿直接接触高压部分以避免触电危险。
4. 确保示波器工作环境通风良好,避免灰尘和湿气进入。
5. 不得私自拆卸或改装示波器,如需维修或升级,请联系售后服务部门。
四、示波器基本操作方法1. 打开示波器电源,确保电源指示灯亮起。
2. 连接被测信号到示波器的输入端口,注意信号的极性和幅度范围。
3. 调整示波器的时间基准,使得信号波形能够在屏幕上完整显示。
4. 调整示波器的触发模式,以确保信号波形能够稳定显示。
5. 根据需要设置示波器的测量参数,如测量频率、幅度、相位等。
6. 根据需要调整示波器的触发电平、输入耦合方式等参数,以适应不同的信号源。
7. 使用示波器的光标功能,可对具体的波形进行测量和分析。
8. 在观察和测量结束后,关闭示波器电源,并断开与被测信号的连接。
五、故障排除1. 若示波器显示屏幕无法正常显示波形图像,请先检查示波器的电源是否正常开启。
2. 如果示波器无法触发或无法稳定显示波形,请检查示波器的触发设置和输入信号的稳定性。
示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器,可以显示电压信号随时间的变化。
它主要由显示屏、控制按钮、信号输入端口等组成。
示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。
二、示波器的使用步骤1.连接电源:将示波器连接到电源,并按下电源按钮打开示波器。
2.连接信号源:将待测电路的信号源连接到示波器的信号输入端口。
根据具体的实验需求,选择合适的探头连接方式。
3.设置触发模式:在示波器的控制面板中,选择合适的触发模式以确保正常触发波形。
4.设置水平和垂直定标:根据待测信号的特征,设置水平和垂直定标,使波形能够在屏幕上正确显示。
5.调整时间/电压基准:通过微调按钮或旋钮,使波形水平和垂直居中,并调整时间/电压基准,以使波形适合屏幕的显示范围。
6.设置波形增益和偏移:调整示波器的波形增益和偏移量,以使波形在屏幕上完整显示,并能观察到细节变化。
7.打开示波器图像存储功能:如有需要,打开示波器的图像存储功能,以便在后续分析和比较中使用。
8.调整触发电平:根据待测信号的特征,调整触发电平,以确保波形在屏幕上稳定显示。
9.观察波形:通过示波器的显示屏观察待测信号的波形特征,并根据需要进行测量及分析。
10.关闭示波器:实验结束后,按下示波器的电源按钮关闭示波器,并断开电源连接。
三、示波器的常用功能1.自动测量功能:示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数,方便用户快速获取需要的数据。
2.存储和回放功能:示波器可以将测量的波形数据存储在内部或外部存储器中,并可以随时回放和分析保存的波形。
3.自动调整功能:示波器可以根据信号的特性自动调整垂直和水平定标,使波形完整显示在屏幕上。
4.触发功能:示波器可以设置触发电平,以便在波形达到设定条件时进行稳定地触发和显示。
5.光标测量功能:示波器可以通过设置光标在波形上的位置,测量特定点的电压值、时间值和相位差等参数。

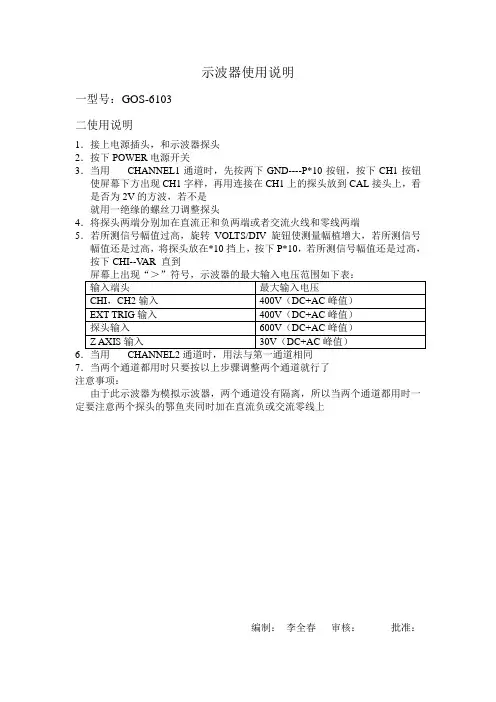

示波器使用说明
一型号:GOS-6103
二使用说明
1.接上电源插头,和示波器探头
2.按下POWER电源开关
3.当用CHANNEL1通道时,先按两下GND----P*10按钮,按下CH1按钮使屏幕下方出现CH1字样,再用连接在CH1上的探头放到CAL接头上,看是否为2V的方波,若不是
就用一绝缘的螺丝刀调整探头
4.将探头两端分别加在直流正和负两端或者交流火线和零线两端
5.若所测信号幅值过高,旋转VOLTS/DIV旋钮使测量幅植增大,若所测信号幅值还是过高,将探头放在*10挡上,按下P*10,若所测信号幅值还是过高,按下CHI--V AR 直到
6
7.当两个通道都用时只要按以上步骤调整两个通道就行了
注意事项:
由于此示波器为模拟示波器,两个通道没有隔离,所以当两个通道都用时一定要注意两个探头的鄂鱼夹同时加在直流负或交流零线上
编制:李全春审核:批准:。
示波器操作说明一、常见示波器面板功能键、钮的标示及作用1.POWER(电源开关):接通或关断整机输入电源。
2.FOCUS(聚焦)和ASTIG(辅助聚焦):常为套轴电位器,用于调整波形的清晰度。
3.ROTATION(扫描轨迹旋转控制):调整此旋钮可以使光迹和座标水平线平行。
4.ILLUM(坐标刻度照明):用于照亮内刻度坐标。
5.A/B INTEN(A/B亮度控制):通常为套轴电位器,作用是调节A和B扫描光迹的亮度。
6.CAL 0.5Vp-p(校正信号输出):提供0.5Vp-p且从0电平开始的正向方波电压,用于校正示波器。
7.VOLTS/div(电压量程选择):通常电压量程和幅度微调为套轴电位器,外调节旋钮是电压量程选择,转动此旋钮以改变电压量程;中间带开关的电位器为电压量程微调,顺时针旋到底为校正位置,逆时针调节,波形幅度,变化范围在电压/格两档之间。
8.CH1和CH2(输入信号插座):为示波器提供输入信号。
9.AC GND DC(输入耦合开关):用于选择输入信号的耦合方式。
10.GRIG SEL(内同步选择):按下此键,以CH1和CH2分别作为内同步信号源。
11.CH POL(信号倒相):按下此键,输入信号倒相180°。
12.VERTICALMODE(垂直工作方式选择):分别按下CH1、CH2、ALT、COHP、ADD、X-Y键,屏幕显示依次为CH1、CH2、CH1和CH2交替、CH1和CH2断续、CH1和CH2代数和、CH1垂直/CH2水平等方式。
13.POSITION(位移调节):调节CH1和CH2输入信号0电平在屏幕的起始位置。
14.UNCAL(不校正指示):当CH1和CH2电压量程微调不在校正位置时,对应的不校正指示灯点亮。
15.TIME(扫描时间调整):外旋钮调节A扫描速度,内旋钮调节B扫描速度。
16.B.VAR、TRACESEP(B扫描微调和A/B扫描轨迹分离):一般情况下,涂有红色的旋钮为B 扫描微调,提供连续可变的非校正B扫描速度。
示波器的使用方法及注意事项示波器是一种比较复杂的电子测试仪器。
下面将简单介绍示波器的使用方法及注意事项。
1. 连接电源:确保示波器处于关闭状态,然后将电源线插入示波器相应的接口,再将电源插头插入电源插座。
2. 连接信号源:将信号源输出端的信号线插入示波器的输入通道,移动示波器的X-Y 模式选择开关到内部位置。
3. 打开示波器:打开电源开关,在示波器屏幕上出现图像后,能观察到情况。
4. 调节垂直灵敏度:示波器的垂直轴分为两个轴,可以调节轴的灵敏度。
通常在观察波形前先调节好垂直轴的灵敏度。
5. 调节水平灵敏度:调节水平轴的灵敏度,以使输入波形的重复性较好。
6. 调节触发模式:触发模式是指示波器在屏幕上显示输入波形的方式的设置。
在使用示波器的时候,触发模式是一个重要的设置,它可以使波形的显示更加准确。
7. 调节扫描速度:示波器的扫描速度可以控制波形的显示速度,常用按钮、「时间/间隔」来调节扫描速度。
8. 扫描波形:将触发设置为“自动”或手动触发后,按下扫描按钮,即可扫描波形。
1. 使用时应先注意示波器的品牌、型号、功能和技术指标是否符合要求。
2. 使用示波器时,应首先检查各电路系统的电源电压是否稳定,各信号源是否正常工作。
3. 在示波器进行波形观察时,应先调节正确的垂直和水平灵敏度,以免信号失真。
4. 示波器使用过程中应注意地线连接和盘面干净,以保证良好的测量质量。
5. 在使用示波器时,应注意不要超过其最大允许电压范围,以免损坏设备。
6. 在正常使用示波器的过程中,要注意保持仪器的良好状态,不让它接触强磁场或电磁干扰的环境,以防止设备的干扰或损坏。
7. 使用示波器需要按照正确的操作流程执行相关操作,而且也应谨慎操作。
在使用时不要随意拔插、拆卸仪器部件,防止对设备造成损害。
综上所述,正确使用示波器是保证电子测试质量的重要保障。
在使用示波器时请仔细阅读使用说明,按照操作流程和注意事项执行相关操作,这既可以保证设备的正常使用,也可以保障使用人员的人身安全。
示波器操作手册示波器是电子测量中常用的仪器之一,可以用来观测和测量各种电信号的变化。
掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。
本文将介绍示波器的基本操作方法,以帮助读者更好地理解和使用示波器。
一、示波器的准备工作在操作示波器之前,需要先进行一些准备工作。
首先,要检查示波器的电源线是否连接正常,电源是否稳定。
其次,要检查探头连接线是否连接正常,探头是否灵敏。
如果示波器是全新的,需要先进行校准。
二、示波器的操作步骤1、打开示波器电源开关,按下示波器面板上的电源按钮,屏幕上会出现一个测试信号。
2、通过调整垂直和水平旋钮,将测试信号调整到合适的位置和大小。
3、使用触发旋钮来控制触发电平,以便在屏幕上正确显示波形。
4、根据需要,可以使用示波器的各种功能来观测和分析电信号。
例如,可以测量电压、频率、相位等参数,还可以捕捉异常信号并进行故障诊断。
三、示波器的使用注意事项1、在操作示波器时,要注意不要将探头连接到测试点上,以免对电路造成损坏。
2、在观测波形时,要注意调整触发电平和扫描时间,以免出现失真或误差。
3、在使用示波器进行测量时,要注意选择合适的量程和探头档位,以免超出测量范围或损坏设备。
4、在使用示波器的过程中,要注意保养和清洁示波器屏幕和探头,以保证设备的精度和使用寿命。
总之,示波器是一种非常重要的电子测量仪器,可以帮助技术人员更好地理解和分析各种电信号的变化。
掌握示波器的操作方法非常重要,但在使用过程中也需要注意安全和正确性。
示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一,主要用于观察、分析和测量电信号的变化。
通过示波器,我们可以直观地观察到信号的波形、幅度、频率等参数,进而对电路进行调试和故障排除。
本教案将详细介绍示波器的基本原理、使用方法和实验操作,帮助读者掌握示波器的使用技巧。
二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。
优利德示波器使用简要说明一、示波器的基本原理时间基准负责控制电子束在显示屏上的移动速度,即水平方向的扫描速率。
它通常由一个稳定的时钟发生器产生的电信号控制,并提供水平的时间刻度。
垂直放大器则负责放大输入信号,并将其映射到屏幕上的垂直方向。
它通常由一个可调放大倍数的电路组成,可以根据需要调整放大倍数。
示波器还包括其他辅助部件,如水平和垂直触发器、触发源选择器、电源、衰减器和外部控制接口等,以提供更多的功能和灵活性。
二、示波器的基本参数和功能1.带宽:示波器能够准确显示的最高频率范围。
一般情况下,带宽越宽,示波器的显示能力和分辨率就越高。
2.垂直灵敏度:示波器能够显示的最小幅度变化。
垂直灵敏度通常以伏特/格或毫伏/格来表示。
3.水平灵敏度:示波器能够显示的最小时间间隔。
水平灵敏度通常以秒/格或微秒/格来表示。
4.垂直偏移:使显示波形发生垂直平移的功能。
5.触发功能:用于控制何时开始记录波形。
触发功能包括触发源选择、触发电平和触发模式等。
除了这些基本参数之外,优利德示波器还具有其他一些高级功能和选项,如自动测量、存储和回放波形数据、频谱分析等。
这些功能可以大大提高示波器的使用效率和便捷性。
三、示波器使用步骤使用优利德示波器观察和分析电信号波形的基本步骤如下:1.连接电源:将示波器连接到电源,确保电源稳定并符合示波器的要求。
2.连接输入信号:使用测试探头将要测量的电信号连接到示波器的输入端口上。
注意选择正确的输入通道和电压范围。
3.设置水平和垂直参数:根据需要设置水平和垂直参数,如水平灵敏度、垂直灵敏度和触发模式等。
可以使用示波器上的旋钮或菜单选项进行调整。
4.触发设置:根据需要设置触发电平和触发模式,以确保波形的稳定显示。
触发电平是触发点的电压水平,触发模式包括自动、单次和外部触发等。
5.显示波形:打开示波器的开关,观察并分析显示屏上的电信号波形。
可以使用触发探头调整波形的位置和稳定性。
6.进行测量和分析:利用示波器的自动测量功能进行测量和分析,如幅值、频率、周期、占空比等。
示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。
它可用于电子电路测试、信号分析、故障诊断等领域。
本文将介绍示波器的使用方法流程,帮助用户快速上手使用示波器。
2. 步骤2.1 准备工作在开始使用示波器之前,需要进行一些准备工作。
以下是准备工作的主要步骤:1.将示波器连接到电源,并确保电源稳定。
2.将待测信号连接到示波器的输入通道,确保连接正确可靠。
3.根据需要,选择合适的探头并连接到示波器的输入通道上。
2.2 打开示波器打开示波器的步骤如下:1.按下示波器的电源按钮,等待示波器启动。
2.在示波器显示屏上观察主界面是否正常显示。
2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。
以下是示波器参数设置的示例步骤:1.调整水平位置控制,使波形在屏幕上水平居中。
2.选择合适的时间/水平刻度,并调整水平缩放控制,使波形适合屏幕显示。
3.选择合适的垂直/电压刻度,并调整垂直缩放控制,使波形适合屏幕显示。
4.根据需要,设置触发模式、触发电平等触发参数,以确保示波器能够触发并显示期望的波形。
2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。
以下是获取和分析波形的示例步骤:1.确保示波器的触发参数已正确设置。
2.按下触发按钮,示波器将开始获取信号波形并显示在屏幕上。
3.根据需要,可以对波形进行光标测量、放大缩小、平移等操作。
4.使用示波器的内置功能如自动测量、频谱分析等,对波形进行进一步分析和评估。
2.5 关闭示波器在使用示波器完毕后,需要正确关闭示波器以节省能源并保护设备。
以下是关闭示波器的步骤:1.在示波器主界面上找到关闭按钮,并点击关闭示波器。
2.关闭示波器的电源开关。
3.断开示波器与待测信号的连接。
3. 注意事项使用示波器时需要注意以下事项:1.仔细阅读示波器的用户手册,并按照说明进行操作。
2.避免将示波器暴露在过高或过低的温度环境中,以免影响示波器的性能和寿命。
示波器的使用说明示波器是工程师们非常常用的一种测试设备,它通过显示电信号的振荡波形来帮助你分析和修复电路的问题。
下面我们将详细介绍如何使用示波器。
第一步:了解示波器的基本操作控制示波器通常由两部分组成:控制面板和显示屏。
控制面板上有各种控制按钮和旋钮,可用于设置示波器的各种参数和功能,我们可以根据需要进行设置。
而显示屏可以供我们观察电信号的波形。
控制面板上常用的按钮和旋钮有:1.电源开关:控制示波器的开/关机。
2.触发模式:控制示波器触发电信号的方式,有自动、手动、单次触发。
3.时间轴调节:控制示波器时间轴的参数和范围,包括时间比例和时间基准线。
4.波形展示:可以通过选择不同的波形展示方式来更好的观测电信号。
5.垂直轴调节:控制示波器的垂直轴的参数和范围,用于调整电信号的振幅。
第二步:准备工作,连接好电路和进行触发设置。
如果在示波器上的示波器屏幕上想要观察到具有周期性结构的电信号,如正弦波、方波等,我们首先需要将相应的电源引线连接到待测源的波形信号。
同时,示波器还需要一个触发信号来告诉它什么时间抓取信号,电路中的触发信号通常来自信号源或其它集成电路。
通常在触发模式下选择“自动”或“手动”,然后按一下“单次触发”按钮,即可观测电信号的数据,同时,也可以选择一个适当的垂直范围和水平范围以显示信号。
第三步:观测信号一旦连接了待测源的引线并设置了触发信号,就可以观测来自电路中的电信号了。
通过不同的垂直和水平范围调节可以达到更好的展示效果。
例如,如果一个正弦波信号的振幅太大而不能完全显示在屏幕上,可以通过减小垂直范围来缩小振幅。
同样的,如果一个非常细小的信号无法展示,可以通过增大垂直范围来放大信号。
通过调节示波器的时间轴和基准线,可以让信号向左或向右移动。
第四步:分析并设置信号的参数观测到信号后,最后一步是分析并设置信号的参数。
通过观察信号的峰值和周期,我们可以得出一些基本的参数,如峰峰值、频率。
此时,如果我们需要进一步掌握更详细的信息,如相位、上升时间等,就需通过不同的触发源和裕度选择以获得更完整的信号形状。
目录
Agilent DSO9404A示波器使用说明 (2)
一.面板常用按键及旋钮功能说明 (3)
1.面板旋钮功能说明 (3)
2.面板按钮功能说明 (3)
二.测试探头说明、选择及使用 (4)
1.测试探头说明及选择 (4)
2.10:1测试探头检测方法 (4)
3.10:1测试探头应用(测试读取SN时SDA与SCL的波形) (5)
4.电流探头校准 (7)
5.使用电流探头测试冲击电流 (10)
三.各通道测试参数设置 (13)
1.设置步骤 (13)
2.设置参数说明(Impedance、Coupling) (14)
四.Trigger Setup (15)
1.设置步骤 (15)
2.设置参数说明(Sweep、Source、Level) (16)
五.参数测量说明及方法 (17)
1.光标调出步骤 (17)
2.光标手动测量说明 (18)
3.光标自动测量说明 (19)
六.高速信号及光信号的测试 (21)
1.参数设置 (21)
2.测试方法 (22)
七.波形存储及打开 (22)
1.存储图像 (22)
2.存储波形 (23)
3.打开波形 (25)
4.清除打开的波形 (26)
八.示波器的维护及保养 (26)
附件(Agilent 9000系列示波器技术资料) (26)
附件(RIGOL DS6000系列数字示波器用户手册) (26)
Agilent DSO9404A示波器使用说明
一.面板常用按键及旋钮功能说明
1.面板旋钮功能说明
2.面板按钮功能说明
Single:专用单次采集按钮提供更好的控制方式,方便捕获特别事件。
Auto Scale:快速显示任何模拟或数字的活动信号,并自动设置垂直、水平和触发控制。
Touch:切换触摸屏功能。
Default Setup:恢复示波器系统默认设置。
Source:信号源选择按钮。
Slop:触发方式选择按钮(上升沿,下降沿,上升下降沿)。
Sweep:切换示波器运行模式(Auto跟Trigger)。
Menu:快速调出Trigger Setup设置界面。
Position:测试光标滚动旋钮,Push可选择坐标(Ax、Bx、Ay、By)
Multi Purpose:自动测量参数快速按钮
Markers:快速调出光标选择菜单按钮。
Digital:数字通道快速设置按钮。
Serial Decode:串行解码快速设置按钮。
二.测试探头说明、选择及使用
1.测试探头说明及选择
1).一般测试信号使用探头为10:1 无源高阻分压探头。
(如10074C、N2873A、
RP5600)
2).测试纹波交流信号时需使用1:1无源高阻分压探头。
(10070D)
3).测试电流信号时使用电流探头。
(1147B)
2.10:1测试探头检测方法
首先将探头接于示波器任一通道上,然后将探头测试端接于示波器Probe Comp方波输出处,使用Auto Scale自动测试方式检测是否有方波输出。
(纹波探头校准方法与其相同)如下图:
3.10:1测试探头应用(测试读取SN时SDA与SCL的波形)
1)1通道和3通道探头测试端分别接于SDA跟SCL信号脚上,保持探头接地端良好,测试环境如下图所示:
2)Sweep设置为Trig’d,电平设置在电压变化范围之内介于0V至3.3V之间,最好居中如1.5V,其它水平时间Scal、时间延迟设置视实际测试情况而定,以抓出完成波形为标准进行设置。
测试结果如下图:
4.电流探头校准
1).首先将电流探头接于示波器通道上,确定测试端未连接于电路中无电流输入。
如图:
2).选择Setup→Prob configuration→在电流探头对应通道设置下Units选择Ampere。
如下图所示:
3).调节探头ZERO ADJ旋钮进行校准。
如下图:
未校准之前的图形(水平线未置零):
校准之后的图形(水平线置零):
调零旋钮如下图(ZERO ADJ):
5.使用电流探头测试冲击电流
1)校准探头之后按下图搭建测试环境
2)确保电流方向跟探头测试方向一致
3)设置扫描方式Sweep为Trig’d,选择上升沿,电平设置小于电流稳定之后的工作电流,水平时间Scal需要设置足够长以确保抓图完整,最后的稳定电流应与电源显示电流相近,手动插拔模块,测试结果如下图:
三.各通道测试参数设置
1.设置步骤
选择Setup→Channel(1.2.3.4)→Channel setup 如下图所示:
2.设置参数说明(Impedance、Coupling)
1).Impedance(输入阻抗):输入阻抗有50Ω跟1MΩ(系统默认)两项选择;
1MΩ:此时示波器的输入阻抗非常高,从被测电路流入示波器的电流可忽略不计。
50Ω:使示波器和输出阻抗为50Ω的设备匹配。
当测试高速信号以及光信号经光电转换之后的信号需选择50Ω。
2).Coupling(耦合方式):Coupling有AC(交流)与DC(直流)两种耦合方式,当
Coupling为DC时:被测信号含有的直流分量和交流分量都可以通过;为AC时被
测信号含有的直流分量被阻隔(测试纹波时需选择AC)
3).HW BW Limit(20 MHz):带宽设置限制为20MHz(带宽限制可以减少显示噪音。
例如,被测信号是一含有高频振荡的脉冲信号。
当关闭带宽限制,被测信号含有的
高频分量可以通过)
4).Units(通道单位设置):系统默认的是V(volt),常用的也是V,当测试电流时需要设
置为A(Ampere)。
(调出Channel Setup界面,选择Probe Configuration进入探头设置界面,在Units下拉列表中选择对应选项)
四.Trigger Setup
1.设置步骤
Trigger→Setup Trigger→Trigger Setup;如下图:
2.设置参数说明(Sweep、Source、Level)
1).Sweep:扫描模式,Auto(自动),Triggered(触发)。
2).触发类型:常用的触发类型是边缘触发,选择Edge。
3).Source:触发源通道选择。
(可通过面板上的Source按钮进行快速切换)
4).Level:触发电平设置。
(触发电平的大小必在所选择的触发通道改变范围之内)
5).触发方式:上升沿,下降沿,上升下降沿。
(可通过面板Slop按钮快速切换)五.参数测量说明及方法
1.光标调出步骤
Measure→Markers→Mark Setup→Manual Placement→最后在Marker A和Marker B 下选择需要测量的通道;如下图所示:
2.光标手动测量说明
调出光标之后,使用面板光标滚动按钮(Position)测量相应参数。
如下图量取周期及幅值:
3.光标自动测量说明
1).选择Measure→QuickMeas(或者使用快速按钮Multi Purpose),系统默认的自
动测量参数一共5项,V p-p(幅值最大值跟最小值得差)、Period(周期)、Frequency(频率)、Rise time(上升时间)、Fall time(下降时间)
2)如添加其它测试项目时,可在Measure栏目下选择所需测试项,或者可从侧面栏快速调出。
如下图添加+width(正脉宽)测试项:
六.高速信号及光信号的测试
1.参数设置
当示波器接入高速信号或光信号时,其对应通道阻抗Impedance设置为50Ω,耦合
方式Coupling设置为DC,光电转换开关Coupling设置为AC(光信号也可设置为DC、1MΩ,光电转换开关Coupling对应设置为DC)
2.测试方法
高速信号接入示波器时需使用高速线,使用转接头(BNC→SMA);光信号需经过光电转换开关然后接入示波器。
如下图所示:
七.波形存储及打开
1.存储图像
1).File→Save→Screen
2).选择Keyboard(输入文件名,选择文件格式)→Save
2.存储波形
1).File→Save→Waveform
2).输入文件名,文件格式为“.wfm”;选择需要存储波形的通道,选择All Data,Save。
3.打开波形
Fail→Load→Waveform→选择打开的文件及波形存储对应的通道。
如下图:
4.清除打开的波形
选择Setup→Waveform memories→Waveform memory Setup→Clear Memory
八.示波器的维护及保养
1. 全面的校准,包括校准数据和调整。
2. 清洁、润滑和局部维修。
3. 避免长时间放在电磁辐射场所,长时间不用时,开机先要预热20分钟。
4. 如条件允许,每年可定期返厂做固件更新、全面校准和程序测试。
附件(Agilent 9000系列示波器技术资料)
Agilent
Infiniium9000.pdf
附件(RIGOL DS6000系列数字示波器用户手册)
DS6000_UserGuide_
CN.pdf。
