示波器使用简易说明修订稿

示波器使用说明书
一、 使用前准备，先将示波器探头接通电机接地线，然后将示波器输入端子接电
机盖板触头回位线，同时串联一个512Ω电阻。

如图一
图一
二、 检测电机，具体操作步骤如下：
（1） 先打开稳压电流器开关，旋转电压按钮将电压调整至15.0V ，然后打开示波
器开关，最后将稳压电流器插头插入电机护套。

开关
（2）、向左转动水平旋钮SCALE 改变水平档位，调整水平扫描速度为500ms/div(秒/格)。

如图四，图五
图四
图五
（3）、当屏幕出现5个波峰时候按下暂停键，如图六、图七
图六
图七
5ms/div(秒/格)，如图八
图八
（5）、向右转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与其中一个波峰最左端对齐，记下此时时间a。

如图九、图十
图九
图十
(6)、向左转动水平旋钮POSITION调整信号在波形窗口位置，将位置箭头与波峰最右端对齐，记下此时时间b。

如图十一
图十一
（7）、计算回位时间t=|b-a|。

（8）、按下稳压电流器开关关闭稳压电流器，按下示波器开关关闭示波器，拔下插
头。

（注：经示波器检测回位时间的电机未复位，检测完毕后注意将电机回位）。

示波器使用说明（一）引言概述:示波器是一种用于测量电信号随时间变化的仪器。

它能够显示电信号的波形，帮助工程师分析和诊断电路的运行情况。

本文将介绍示波器的基本使用方法，包括设置和调整示波器的参数，选择合适的测量通道，以及解读显示的波形图。

正文内容:1. 连接示波器：- 将被测电路与示波器的输入端口连接。

- 确保连接正确、稳定，并避免电路短路或过载。

2. 调整示波器参数：- 设置水平和垂直触发位置，以确定波形在屏幕上的位置。

- 调整时间基准和垂直灵敏度，以使波形适应屏幕大小和幅度范围。

- 设置触发电平和触发斜率，以稳定地捕获感兴趣的波形。

3. 选择测量通道：- 确定要测量的信号通道，以便选择正确的输入端口。

- 使用多通道示波器时，选择适当的通道进行测量。

4. 解读波形图：- 观察波形的形状、幅度和频率等特征，分析电信号的性质。

- 使用垂直和水平游标测量波形的特定参数，如峰值、周期和占空比等。

- 注意观察信号的异常或干扰，以识别潜在的问题。

5. 高级功能使用：- 学习并掌握示波器的额外功能，如捕获模式、自动测量和波形存储等。

- 熟悉示波器的快捷键和面板控制，以提高工作效率。

- 使用外部触发功能和外部设备进行更复杂的测量和分析。

总结:示波器是电子工程师必备的工具之一。

通过正确连接示波器、调整参数、选择通道和解读波形图，可以有效地分析和诊断电路问题。

在熟悉基本使用方法的基础上，进一步掌握高级功能可以提高工作效率和准确性。

希望本文的说明能够帮助您更好地使用示波器，并取得准确可靠的测量结果。

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

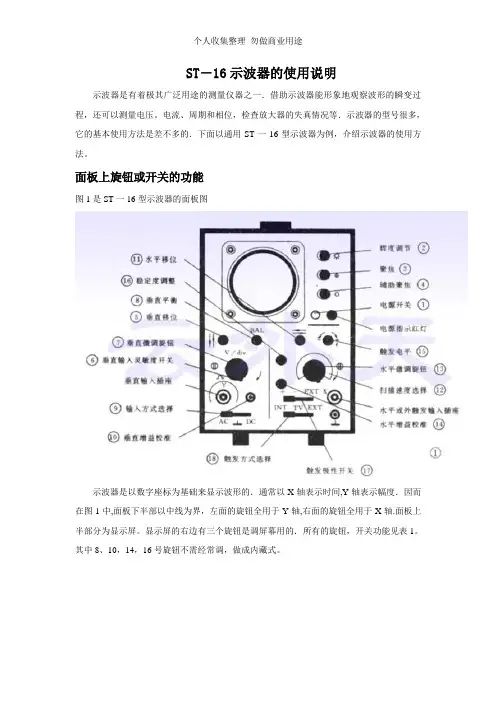

ST－16示波器的使用说明示波器是有着极其广泛用途的测量仪器之一．借助示波器能形象地观察波形的瞬变过程，还可以测量电压。

电流、周期和相位，检查放大器的失真情况等．示波器的型号很多，它的基本使用方法是差不多的．下面以通用ST一16型示波器为例，介绍示波器的使用方法。

面板上旋钮或开关的功能图1是ST一16型示波器的面板图示波器是以数字座标为基础来显示波形的．通常以X轴表示时间,Y轴表示幅度．因而在图1中,面板下半部以中线为界，左面的旋钮全用于Y轴,右面的旋钮全用于X轴.面板上半部分为显示屏。

显示屏的右边有三个旋钮是调屏幕用的．所有的旋钮，开关功能见表1。

其中8、10，14，16号旋钮不需经常调，做成内藏式。

显示屏读数方法在显示屏上，水平方向X轴有10格刻度，垂直方向Y轴有8格刻度．这里的一格刻度读做一标度，用div表示．根据被测波形垂直方向（或水平方向)所占有的标度数，乘以垂直输入灵敏度开关所在档位的V／div数(或水平方向t／div)，得出的积便是测量结果。

Y轴使用10:1衰减探头的话还需再乘10。

例如图2中测电压峰-峰值时，V／div档用0．1V／div，输入端用了10 ：l衰减探头，则Vp－p＝0．1V／div×3．6div×10＝3．6V，t／div档为2ms／div，则波形的周期:T＝2ms ／div×4div＝8ms。

使用前的准备：示波器用于旋钮与开关比较多，初次使用往往会感到无从着手。

初学者可按表2方式进行调节.表2位置对示波器久藏复用或会使用者也适用使用前的校准示波器的测试精度与电源电压有关，当电网电压偏离时，会产生较大的测量误差．因此在使用前必须对垂直和水平系统进行校准。

校准方法步骤如下:1．接通电源，指示灯有红光显示，稍等片刻，顾时针调节辉度旋钮，并适当调准聚焦，屏幕上就显示出不同步的校准信号方波。

2．将触发电平调离“自动”位置，逆时针方向旋转旋钮使方波波形同步为止。

泰克示波器的使用方法-1泰克示波器是一种常用的电子测试仪器，用于观测电信号的波形。

它广泛应用于电子研发、生产制造、维修及教学等领域。

本文将介绍泰克示波器的基本使用方法，帮助读者快速上手使用这一重要的工具。

1. 准备工作在使用泰克示波器之前，需要做一些准备工作：1.1 连接电源，将泰克示波器的电源插头插入电源插座，并将另一端插入泰克示波器的电源接口。

确保电源输入的电压与泰克示波器标牌上标明的电压范围一致。

1.2 连接待测信号使用钳子状探头或测试线缆将待测信号连接到泰克示波器的输入通道。

确保连接的质量可靠，避免干扰信号的引入。

1.3 调整示波器设置打开泰克示波器的电源开关，观察示波器的屏幕是否亮起。

如果屏幕没有显示或显示异常，可以按下面的步骤进行调整：1. 调整亮度和对比度，使屏幕显示清晰明亮。

2. 调整时间基准，选择适当的时间尺度，可以通过旋转时间基准旋钮实现。

3. 调整垂直校准，通过旋转垂直校准旋钮，使信号在屏幕上垂直居中且波形垂直稳定。

4. 调整水平校准，通过旋转水平校准旋钮，使信号在屏幕上水平居中且波形水平稳定。

2. 示波器操作当准备工作完成后，可以开始进行泰克示波器的操作了。

2.1 设置时间和电压尺度示波器可以通过时间和电压尺度显示信号的波形。

可以通过时间/电压方位键选择相应的尺度。

2.2 设置触发模式触发模式用于确定何时示波器开始显示信号。

常见的触发模式包括自由运行、自动和单次触发等。

根据需要选择相应的触发模式，并设置相应的触发源和触发电平。

2.3 显示和测量波形在示波器屏幕上显示出信号波形后，可以使用光标功能进行测量。

可以测量波形的幅度、频率、占空比等参数。

2.4 存储和导出数据如果需要保存波形数据，可以通过示波器的存储功能将波形数据保存到内部存储器或外部存储设备中。

存储的数据可以随时导出进行进一步分析。

3. 安全注意事项在使用泰克示波器时，需要注意以下安全事项：避免将示波器暴露在高温、高湿度、灰尘密集或强磁场等环境中，以免影响示波器的性能和寿命。

示波器使用说明书一、产品概述示波器是一种用来观察和测量电信号波形的仪器。

本示波器使用说明书旨在介绍示波器的基本操作方法，以帮助用户正确使用本产品。

二、产品特点1. 高精度测量：示波器具备高精度的信号测量功能，可准确显示电信号的各种参数，包括频率、幅度、相位等。

2. 大屏幕显示：该示波器配备了大尺寸液晶显示屏，能清晰、直观地显示波形图像，便于用户观察和分析信号。

3. 多功能测量：示波器具备多种测量功能，可进行时间、幅度、频率、脉宽等多项测量。

用户可根据需要自行设置测量参数。

4. 多通道输入：本示波器支持多通道信号输入，可同时显示和比较多路信号波形，方便用户进行多信号分析。

三、安全操作注意事项1. 在操作示波器之前，请务必先阅读本使用说明书，并确保了解示波器的基本操作方法和注意事项。

2. 在使用示波器时，应注意电源接地的可靠性，确保设备和被测电路的安全。

3. 在对高压电路进行测量时，切勿直接接触高压部分以避免触电危险。

4. 确保示波器工作环境通风良好，避免灰尘和湿气进入。

5. 不得私自拆卸或改装示波器，如需维修或升级，请联系售后服务部门。

四、示波器基本操作方法1. 打开示波器电源，确保电源指示灯亮起。

2. 连接被测信号到示波器的输入端口，注意信号的极性和幅度范围。

3. 调整示波器的时间基准，使得信号波形能够在屏幕上完整显示。

4. 调整示波器的触发模式，以确保信号波形能够稳定显示。

5. 根据需要设置示波器的测量参数，如测量频率、幅度、相位等。

6. 根据需要调整示波器的触发电平、输入耦合方式等参数，以适应不同的信号源。

7. 使用示波器的光标功能，可对具体的波形进行测量和分析。

8. 在观察和测量结束后，关闭示波器电源，并断开与被测信号的连接。

五、故障排除1. 若示波器显示屏幕无法正常显示波形图像，请先检查示波器的电源是否正常开启。

2. 如果示波器无法触发或无法稳定显示波形，请检查示波器的触发设置和输入信号的稳定性。

示波器的使用方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]示波器的使用方法虽然分成好几类，各类又有许多种型号，但是一般的示波器除频带宽度、输入灵敏度等不完全相同外，在使用方法的基本方面都是相同的。

本章以SR-8型双踪示波器为例介绍。

?（一）面板装置??SR-8型双踪示波器的面板图如图5-12所示。

其面板装置按其位置和功能通常可划分为3大部分：显示、垂直（Y轴）、水平（X轴）。

现分别介绍这3个部分控制装置的作用。

?1．显示部分主要控制件为：?（1）电源开关。

?（2）电源指示灯。

?（3）辉度调整光点亮度。

?（4）聚焦调整光点或波形清晰度。

?（5）辅助聚焦配合“聚焦”旋钮调节清晰度。

?（6）标尺亮度调节坐标片上刻度线亮度。

?（7）寻迹当按键向下按时，使偏离荧光屏的光点回到显示区域，而寻到光点位置。

?（8）标准信号输出 1kHz、1V方波校准信号由此引出。

加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度。

?2．Y轴插件部分?（1）显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件，具有五种不同作用的显示方式：?“交替”：当显示方式开关置于“交替”时，电子开关受扫描信号控制转换，每次扫描都轮流接通YA或YB 信号。

当被测信号的频率越高，扫描信号频率也越高。

电?子开关转换速率也越快，不会有闪烁现象。

这种工作状态适用于观察两个工作频率较高的信号。

?“断续”：当显示方式开关置于“断续”时，电子开关不受扫描信号控制，产生频率固定为200kHz方波信号，使电子开关快速交替接通YA和YB。

由于开关动作频率高于被测信号频率，因此屏幕上显示的两个通道信号波形是断续的。

当被测信号频率较高时，断续现象十分明显，甚至无法观测；当被测信号频率较低时，断续现象被掩盖。

因此，这种工作状态适合于观察两个工作频率较低的信号。

?“YA”、“YB ”：显示方式开关置于“YA ”或者“YB ”时，表示处于单通道工作，此时示波器的工作方式相当于单踪示波器，即只能单独显示“YA”或“YB ”通道的信号波形。

引言概述：示波器是一种重要的电子测量仪器，在电路调试和故障排除中起到关键作用。

本文将深入探讨示波器的使用方法和技巧，帮助读者更好地理解和应用示波器。

正文内容：一、选择适当的示波器1.考虑测量需求：确定测量信号的频率范围、幅度范围以及其他特殊要求，以选择合适的示波器型号。

2.考虑预算和性能：根据实际需求和预算，权衡示波器的性能指标，如带宽、采样率和存储深度等。

二、调整示波器参数1.设置时间基准：根据被测信号的周期和频率，选择合适的时间基准设置示波器的水平与时间尺度。

2.调整触发模式：根据被测信号的特点选择适当的触发模式，如边沿触发、脉宽触发或视频触发等。

3.选择合适的探头：根据被测电路的特性选择合适的探头，保证测量信号的准确性。

三、信号测量和分析1.示波器的测量功能：了解示波器的基本测量功能，如电压测量、电流测量、频率测量和相位测量等。

2.波形观察和分析：学会观察示波器上的波形图，并对波形进行分析，如测量峰峰值、幅度、频率和周期等参数。

3.捕获和存储波形：学会使用示波器的捕获和存储功能，如单次捕获、连续捕获和存储深度的设置。

四、探索高级功能1.频谱分析：了解和运用示波器的频谱分析功能，进行信号的频谱分析和频谱测量，以深入了解信号特性。

2.快速四相测量：学会使用示波器的快速四相测量功能，对信号的上升时间、下降时间、上升沿和下降沿进行准确测量。

3.自动测量和校准：掌握示波器的自动测量功能，如自动测量参数的选择和校准方法的使用，提高测量的准确性。

五、示波器的故障排除和维护1.常见故障分析：了解示波器常见的故障现象和故障排除方法，如无法触发、波形失真和信号漂移等。

2.示波器的维护：学会正确使用和保养示波器，如清洁屏幕、校准探头和定期维护等，延长示波器的使用寿命。

总结：示波器作为一种重要的电子测量仪器，在电路调试和故障排除过程中发挥着不可替代的作用。

通过选择适当的示波器、调整参数、正确测量和分析信号、探索高级功能以及进行故障排除和维护，我们可以更好地应用示波器并获得准确可靠的测量结果。

示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。

它主要由显示屏、控制按钮、信号输入端口等组成。

示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。

二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。

2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。

根据具体的实验需求，选择合适的探头连接方式。

3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。

4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。

5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。

6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。

7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。

8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。

9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。

10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。

三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。

2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。

3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。

4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。

5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。

仪器仪表示波器使用说明书仪器仪表示波器使用说明书一、注意事项确认电源电压正常：AC 220V±10%、50/60HZ．为保护仪器请使用仪器背面所指示保险管．最大输入电压：示波器每个输入端口的最大允许输入电压均已标示在面板上，对于Ｙ轴输入电压一般不大于300V(PP+DC)．为了保护示波器显示管，尽可能降低亮度，尤其在慢扫描及光束不动的情况下。

注意仪器接地良好。

注意仪器通风良好。

防止周围强磁场干扰。

在作较精确测量时仪器应先预热15分钟。

二、控制部分和接口的概述电源开关（POWER ON）：仪器电源总开关。

辉度（INTEN）：控制荧光屏上光迹的明暗程度。

聚焦（FOCUS）：调节聚焦可使光点圆而小，达到波形清晰。

光迹旋转（TRACE ROTATION）：使扫描基线同内刻度水平线平行。

AC GND DC：Y轴放大器CH1、CH2两个通道的输入选择开关，可使输入端为交流耦合、接地、直流耦合。

输入插座（INPUT）：CH1、CH2的输入插座，被测信号的输入端。

位移（POSITION）：控制光迹在荧光屏Y轴方向的位置。

偏转因数开关（VOLTS/DIV）：改变输入偏转因素，一般按1-2-5分档。

微调（VARIABLE）：调节显示波形的幅度，一般将其打到校准位置。

⊥：仪器的测量接地装置。

垂直方式开关（VERT MODE）：CH1：单独显示CH1输入信号。

CH2: 单独显示CH2输入信号。

交替（扫速高于50us/div时）：CH1、CH2两个信号交替显示，一般在信号频率较高时使用。

断续（扫速低于1ms/div时）：CH1、CH2两个信号用打点方式同时显示，一般在频率较低时使用。

ADD：使CH1信号与CH2信号相加（CH2极性+）或相减（CH2极性－）。

触发源（SOURCE）：触发源选择开关，选择CH1、CH2，外触发（EXT）或电源信号作同步信号。

耦合（COUPLING）：耦合方式选择开关，选择DC、AC、HF REJ。

示波器说明书（新）安全性使用者应对以下安全性预防措施充分了解，以避免受伤并防止损坏本产品及与其相连接的任何产品。

1、使用正确的电源线，本产品通过电源线的接地导体接地，以免电击，在使用本产品前务必将本产品正确接地。

2、正确连接探极，探极地线与地电势相同，切勿将地线连接至高电压上。

3、请勿超过本产品规定的额定值时使用。

4、请勿开箱操作本产品。

5、使用本产品出现故障时，请勿进行操作，应请合格的维修人员进行检查。

6、保持产品表面清洁，保持适应的通风使用环境，请勿在潮湿环境、易燃易爆环境下使用。

Copyright 2006 Jingce Electronic入门一、一般功能1、本公司产品的分类：型号带宽取样速率显示MS/S 单色JC2021M 25MHz 250JC2041M 40 MHz 250 MS/S 单色JC2061M 60 MHz 250 MS/S 单色JC2061C 60 MHz 250 MS/S 彩色JC2101M 100 MHz 250 MS/S 单色JC2101C 100 MHz 250 MS/S 彩色JC2151M 150 MHz 250 MS/S 单色JC2151C 150 MHz 250 MS/S 彩色JC2061MA 60MHz 1GS/S 单色JC2061CA 60MHz 1GS/S 彩色JC2101MA 100MHz 1GS/S 单色JC2101CA 100MHz 1GS/S 彩色JC2151MA 150MHz 1GS/S 单色JC2151CA 150MHz 1GS/S 彩色JC2201CA 200MHz 1GS/S 彩色2、产品分有单色和彩色液晶显示，分辨率为320×240。

3、有20MHz带宽抑制。

4、每通道4K的深度存储器。

5、等效采样率为50GSa/s。

6、自动菜单设置。

7、波形及设置的存储及调用。

Copyright 2006 Jingce Electronic8、延迟扫描功能，可同时显示波形全貌和细节。

⽰波器简易使⽤说明⽬录Agilent DSO9404A⽰波器使⽤说明 (2)⼀．⾯板常⽤按键及旋钮功能说明 (2)1.⾯板旋钮功能说明 (2)2.⾯板按钮功能说明 (2)⼆．测试探头说明、选择及使⽤ (3)1.测试探头说明及选择 (3):1测试探头检测⽅法 (3):1测试探头应⽤（测试读取SN时SDA与SCL的波形） (3)4.电流探头校准 (5)5.使⽤电流探头测试冲击电流 (8)三．各通道测试参数设置 (10)1.设置步骤 (10)2.设置参数说明（Impedance、Coupling） (11)四．Trigger Setup (11)1.设置步骤 (12)2.设置参数说明（Sweep、Source、Level） (12)五．参数测量说明及⽅法 (13)1.光标调出步骤 (13)2.光标⼿动测量说明 (14)3.光标⾃动测量说明 (15)六．⾼速信号及光信号的测试 (17)1.参数设置 (17)2.测试⽅法 (18)七．波形存储及打开 (18)1.存储图像 (18)2.存储波形 (19)3.打开波形 (20)4.清除打开的波形 (21)⼋．⽰波器的维护及保养 (22)附件（Agilent 9000系列⽰波器技术资料） (22)附件（RIGOL DS6000系列数字⽰波器⽤户⼿册） (22) Agilent DSO9404A⽰波器使⽤说明⼀．⾯板常⽤按键及旋钮功能说明1.⾯板旋钮功能说明2.⾯板按钮功能说明Single:专⽤单次采集按钮提供更好的控制⽅式，⽅便捕获特别事件。

Auto Scale:快速显⽰任何模拟或数字的活动信号，并⾃动设置垂直、⽔平和触发控制。

Touch：切换触摸屏功能。

Default Setup：恢复⽰波器系统默认设置。

Source：信号源选择按钮。

Slop：触发⽅式选择按钮（上升沿，下降沿，上升下降沿）。

Sweep：切换⽰波器运⾏模式（Auto跟Trigger）。

Menu：快速调出Trigger Setup设置界⾯。

介绍♣非常感谢您购买岩崎电子测量仪器，我们将提供给你连续的岩崎电子测量仪器的支持。

♣请完整的阅读本说明书并理解其各个项目后再使用您的仪器，说明书保存在安全的地方以备将来查阅。

安全使用的事项仪器的安全操作、对人伤害的保护及对性能损害的项目本说明书中均以“！W ARNING”和“！CAUTION”描述，提醒小心的符号标记在面板上。

“！WARNING”和“！CAUTION”符号的解释面板符号的解释注意本说明书中的部分项目由于性能和功能的提高而修改恕不奉告 本说明书中的项目未经授权禁止翻印TFT-LCD含有冷阴极荧光灯，请保持本地规定或调节使其消失！W ARNINGS不要在附近有易爆气体的环境下使用仪器若本仪器内部有烟雾，异常气味或声音，应立即把电源开关关掉，断开电源线。

小心不要让水进入仪器或弄湿仪器➢不要把仪器放在不稳定的地方，如：震动面或斜面上不要让任何外面的物体如金属或易燃物从空气孔中进入仪器保证使用三芯电源线用额定的AC电源供电保证把探头地端和输入端连接所测物的地端不要乱拆外壳和面板测量高压时要格外小心移动电源线时，严格遵守如下：*不要修理电源线*不要硬拉电源线*不要烧电源线*不要弯曲电源线*不要弄湿电源线*不要扭曲电源线*不要把重物放在电源线*不要捆绑电源线不要乱修仪器！CAUTIONS保证使用专用的保险（Φ5×20mm,T5A）保证使用三芯电源线电源开关打到STBY，保证连接或不连电源线从插座断开电源线时，要从插头拔下避免使用损坏的电缆或适配器避免把物体放在本仪器上不要在仪器的空气孔和风扇附近放置任何物品不要把仪器放在高度潮湿和多灰尘的地方在较高的地方使用仪器时，小心不要跌落仪器探头和测量线连接到仪器时，小心不要拉它们而使仪器跌落若有故障时不要使用仪器总要在额定的工作范围下使用仪器不要给输入端（CH1，CH2，CH3，CH4和Z轴）加超过其额定的电压不要让扫描线和字符的亮度超过其所需的水平为保证安全，仪器长时间不使用时，要保证电源线断开运输本仪器时，保证使用原包装或者用类似的或更好的材料包装SS-7802A/7804示波器操作手册目录拆封及元器件第一部分 1. 控制，连接和指示1.1前面板1.2后面板第二部分 2. 基本操作2.1轨迹的显示及屏幕的调整2.2探头补偿2.3垂直及水平位移2.4垂直偏转系统2.4.1 偏转因数2.4.2 输入偶合2.4.3 显示通道2.4.4 ALT和CHOP2.4.5 ADD和INV2.5扫描速率及幅度2.5.1 扫描速率2.5.2幅度2.6 2.6 扫描模式2.6.1重复扫描2.6.2单次扫描2.7 触发2.7.1触发源2.7.2触发偶合2.7.3触发斜率2.7.4TV触发2.8 水平显示2.9 释抑第三部分 3. 光表测量及频率计3.1时间间隔(∆t)和频率(1/∆t)量测3.2电压(∆V)量测3.3频率计第四部分 4. 日常检查第五部分 5. 参数说明SS-500/501/502/505(CH2 输出,Z轴输入)SS-0110探头指导手册拆封下图给出了仪器的拆封过程元器件查收以下器件• SS-7804/7802A•附件电源线(三相插座) 1SS-0110 2前盖 1保险丝 2指导手册 1重新配置内置电池•此种内置电池非商业卖品。

声明：说明手册上和本文中所提到的“辅助功能”按钮均为“系统设置”按钮。

1:进行任何测量前，将探头连接到示波器并将接地端接地。

2：每次将探头连接到输入通道时，应该进行探头补偿，再通过“探头检测”快速验证探头是否操作正常。

3：确保探头上的“衰减”开关与示波器中的相应通道中衰减的参数保持一致。

4：可使用“触发耦合”选项确定那一部分信号将通过触发电路，将有助于获得一个稳定的显示波形。

（操作如下：按下“触发菜单”按钮在“耦合”选项中选择“直流”噪声抑制”“高频抑制”“低频抑制”交流"等方式。

）注意：触发耦合仅影响通过触发系统的信号，它不影响显示屏上所显示信号的宽带或耦合。

5:示波器可设定对水平任一位置上的视窗进行扩展，使显示屏只显示所设定的部分。

（操作如下：按下“水平”按钮，可通过“视窗设定”选择自己所要查看的波形部分（“位置”旋钮调节水平位置，”秒/格”旋钮设定宽度）。

视窗设定好之后，按下“视窗扩展”按钮，就可以全屏显示所设定的波段）。

6：采样模式：采样（采样停止时间），峰值检测（所有通道同时进行单次采集）和平均（所有的通道同时进行N次采集，N可设置）。

取样模式多数情况下能精确表示信号（但在快速信号变化和窄脉冲的情况下会造成假波现象和漏波，此时应采用峰值检测）。

峰值检测：噪声似乎很大，限制假波现象的可能性。

在“秒/格”设置为5秒/格或更慢时有效。

平均：可用来减少随机噪声。

要避免假波现象，示波器必须以至少比信号中最高频率快两倍的频率对信号进行取样。

消除假波现象：1：旋转“秒/格”按钮，设置更快的取样速率。

7：所谓的“时基”就是水平方向上一个为多少秒。

8：有关波形的测量。

可通过“测量”的按钮（此操作的数据最全）。

也可通过光标，（操作:按下“光标”按钮，在“信源”上选择想要测量的通道，选定后，按下“类型”按钮，显示光标，通过多用途旋钮移动光标的位置。

有“幅度”（垂直方向）和“时间”（水平方向）两种类型选择）。

3.5 双踪示波器工作原理3.5.1双踪示波器工作原理示波器用来显示电压波形。

一、 工作原理：示波器的核心部件是示波管。

示波管的结构见图3.5.1。

电子枪被灯丝加热后发射电子。

聚焦极将电子枪发射的电子聚焦为极细的电子束，可使波形显示清晰。

加速极上加有较高的正电压，吸引电子脱离电子枪高速运动；显示屏上加有极高的正电压，吸引电子撞击在显示屏面上，使显示屏面涂的荧光材料发光。

垂直偏转板和水平偏转板上加有偏转电压，偏转电压的极性和幅值控制电子束撞击显示屏面的位置。

当偏转电压跟随输入信号变化时，就可以使电子束在屏面上“画“出信号波形。

双踪示波器具有两路输入端，可同时接入两路电压信号进行显示。

在示波器内部，将输入信号放大后，使用电子开关将两路输入信号轮换切换到示波管的偏转板上，使两路信号同时显示在示波管的屏面上，便于进行两路信号的观测比较。

示波器的工作原理框图见图3.5.2。

3.5.2 XJ4241型双踪示波器XJ4241型二踪示波器是一种采用部分集成电路的半导体化便携式示波器，它具有0～10MHz 频带宽度和10mV ／div 的垂直输人灵敏度，经扩展最高灵敏度为2mV ／div ；扫描时基为0．2μS ～100mS ／div ．经扩展最高扫速可达40nS ／div 。

它具有Y 1、Y 2两个结构相同的垂直输入通道，因此非但能对被测信号进行定性定量测试。

而且能对两个相关信号的相位进行测定。

XJ4241型示波器还具有Y 2-X 的功能，能以垂直输入灵敏度，来显示李沙育图形，由于具备以上功能，XJ4241型示波器能用于电视机、收录机、音频放大器的生产线。

灯丝亦可作为程控机床的检修设备。

一、结构特征外形图（见下页图3.5.3）调节控制机件的作用；（序号与外形对应）1．辉度控制与电源开关：电源开关与辉度电位器同轴。

拉：拉出旋钮电源接通，此时指示灯应发亮，经预热仪器即可正常工作。

辉度：辉度控制，控制显示波形亮度，顺时针方向旋转为增亮，当光点停留在屏幕上不动时，应将亮度减弱或熄灭，以延长示波管寿命。

示波器使用说明（二）引言概述：本文档是关于示波器使用说明的第二部分。

示波器是一种重要的测试仪器，广泛应用于电子领域的测量和分析工作中。

本文将从以下五个方面详细介绍示波器的使用方法和注意事项。

正文：一、示波器的基本操作1. 打开示波器和连接电源2. 调整示波器的显示参数3. 设置触发模式和触发电平4. 调整时间和电压的刻度5. 使用示波器进行信号测量和分析二、示波器的测量功能1. 了解示波器的测量参数和功能2. 利用示波器进行波形测量和模拟电路分析3. 使用示波器进行频率测量和脉冲测量4. 使用示波器进行频域分析和谐波分析5. 利用示波器进行信号的时域和频域显示三、示波器的触发设置1. 确定合适的触发源和触发模式2. 设置触发电平和触发延迟3. 调整触发模式和触发灵敏度4. 使用外部触发和触发拖波功能5. 调试故障时的触发设置技巧四、示波器的波形解析1. 了解不同类型的波形和波形参数2. 利用示波器进行波形的捕获和存储3. 分析波形的幅度、频率和相位信息4. 寻找波形的峰值和平均值5. 使用示波器进行波形的比较和触发五、示波器的校准和维护1. 校准示波器的时间和电压刻度2. 检查示波器的触发和测量准确性3. 清洁示波器的触摸屏和探头4. 保护示波器的存储和运输5. 定期维护和检修示波器的硬件和软件总结：通过本文的介绍，读者可以对示波器使用方法和注意事项有一个全面的了解。

从示波器的基本操作到测量功能，再到触发设置、波形解析和校准维护，本文详细介绍了示波器的各方面内容。

通过合理操作和维护，确保示波器的稳定性和准确性，提高测试工作的效率和精度。

实验1.2常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器等的主要性能及正确使用方法。

??2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法二、实验仪器1、函数信号发生器?EE1641C???????2、DS1062E-EDU数字示波器3、高级电路实验箱??????????三、实验原理初步了解示波器面板和用户界面1. 前面板:DS1000E-EDU系列数字示波器向用户提供简单而功能明晰的前面板, 以进行基本的操作。

面板上包括旋钮和功能按键。

旋钮的功能与其它示波器类似。

显示屏右侧的一列 5 个灰色按键为菜单操作键(自上而下定义为 1 号至 5 号)。

通过它们,您可以设置当前菜单的不同选项;其它按键为功能键,通过它们,您可以进入不同的功能菜单或直接获得特定的功能应用。

电压参数的自动测量DS1000E-EDU, DS1000D-EDU 系列数字示波器可自动测量的电压参数包括峰峰值、最大值、最小值、平均值、均方根值、顶端值、低端值。

下图表述了各个电压参数的物理意义。

电压参数示意图峰峰值(Vpp):波形最高点至最低点的电压值。

?最大值(Vmax):波形最高点至GND(地)的电压值。

最小值(Vmin):波形最低点至GND(地)的电压值。

幅值(Vamp):波形顶端至底端的电压值。

?顶端值(Vtop):波形平顶至GND(地)的电压值。

底端值(Vbase):波形平底至GND(地)的电压值。

过冲(Overshoot):波形最大值与顶端值之差与幅值的比值。

预冲(Preshoot):波形最小值与底端值之差与幅值的比值。

平均值(Average):单位时间内信号的平均幅值。

均方根值(Vrms):即有效值。

依据交流信号在单位时间内所换算产生的能量,对应于产生等值能量的直流电压,即均方根值。

2、函数信号发生器函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。

输出电压最大可达20VP－P。

Tektronix THS710A 示波器操作指令示波器是仪表检修过程中最常用的工具之一。

对示波器的正确操作关乎数据采集的有效性和系统、设备的运行安全。

Tektronix THS710A手持式示波器由美国著名通信技术公司泰克（Tektronix）生产。

本报告基于现场操作经验，对该示波器的面板按钮、常用功能及其设置方式做一简单介绍，并总结细化实际应用中的操作指令，方面初学者快速上手。

一、面板按钮功能由上图可以直观地看到，示波器的前面板分为四个主要的区域——菜单区、垂直控制区、水平区控制区和触发区，下面对面板按钮逐一介绍。

1.1、菜单按钮AQUIRE（采集）：设定采集状态。

SAVE/RECALL(保存/再调)：保存或再调出设置状态或波形。

MEASURE（测定）：执行波形自动测定DISPLAY（显示）：改变波形和显示的外观。

CURSOR（光标）：选用示波器的光标。

UTILITY（实用功能）：选用各种系统实用功能。

TRIGGER（触发）：选用触发功能。

HORIZONTAL（水平）：改变波形的水平特性。

VERTICAL（垂直）：调整波形的刻度和位置，设定输入参数。

说明：菜单系统操作步骤：1、按面板上的按钮，显示所需菜单。

2、按菜单读取钮，选择菜单项目。

如出现弹出菜单，继续按读取钮，选择菜单中项目。

可能需按Select Page（选择页）钮以显示附加菜单项目。

3、某些菜单项目需要设定参数，此时可以按右侧+/-按钮改变参数值或按TOGGLE恢复预设值。

4、若OK钮出现，按下此钮确认所选项目。

1.2、专用按钮ON/STBY（开启/等待）METER（万用表）：进入万用表状态。

SCOPE（示波器）：进入示波器状态。

HARD COPY（硬拷贝）：硬拷贝打印初始化。

HOLD（保持）：保持或重新开始示波器的采集。

AUTORANGE（自动量程）：选择自动量程功能。

CLEARMENU（清除菜单）：清除显示出的菜单。

TRIGGER LEVEL（触发电平）：调整触发电平。
