CHF通用变频器功能组参数表

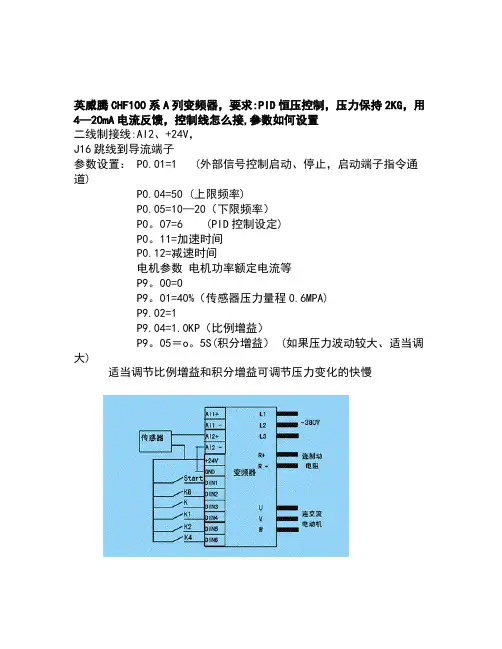

英威腾CHF100系A列变频器，要求:PID恒压控制，压力保持2KG，用4—20mA电流反馈，控制线怎么接,参数如何设置二线制接线:AI2、+24V，J16跳线到导流端子参数设置： P0.01=1 (外部信号控制启动、停止，启动端子指令通道)P0.04=50 (上限频率)P0.05=10—20（下限频率）P0。

07=6 (PID控制设定)P0。

11=加速时间P0.12=减速时间电机参数电机功率额定电流等P9。

00=0P9。

01=40%（传感器压力量程0.6MPA)P9.02=1P9.04=1.0KP（比例增益）P9。

05＝o。

5S(积分增益） (如果压力波动较大、适当调大)适当调节比例增益和积分增益可调节压力变化的快慢压力变送器选型要点：1、变送器要测量什么样的压力：先确定系统中要确认测量压力的最大值，一般而言,需要选择一个具有比最大值还要大1。

5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中，有峰值和持续不规则的上下波动,这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降.于是，可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。

所以在选择变送器时，要充分考虑压力范围，精度与其稳定性.2、什么样的压力介质：我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料.一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量.如果你的介质对316不锈钢有腐蚀性,那么我们就要采用化学密封，这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器，延长了压力变送器的寿命.3、变送器需要多大的精度：决定精度的有，非线性，迟滞性，机电商务网非重复性，温度、零点偏置刻度,温度的影响.但主要由非线性，迟滞性，非重复性,精度越高,价格也就越高。

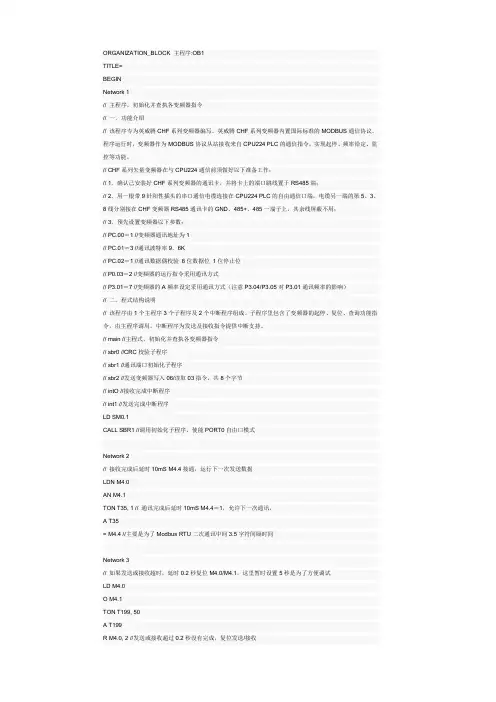

ORGANIZATION_BLOCK 主程序:OB1TITLE=BEGINNetwork 1// 主程序，初始化并查执各变频器指令// 一．功能介绍// 该程序专为英威腾CHF系列变频器编写。

英威腾CHF系列变频器内置国际标准的MODBUS通信协议。

程序运行时，变频器作为MODBUS协议从站接收来自CPU224 PLC的通信指令，实现起停、频率给定、监控等功能。

// CHF系列矢量变频器在与CPU224通信前须做好以下准备工作：// 1．确认己安装好CHF系列变频器的通讯卡，并将卡上的端口跳线置于RS485端；// 2．用一根带9针阳性插头的串口通信电缆连接在CPU224 PLC的自由通信口端，电缆另一端的第5、3、8线分别接在CHF变频器RS485通讯卡的GND、485+、485一端子上，其余线屏蔽不用；// 3．预先设置变频器以下参数：// PC.00＝1 //变频器通讯地址为1// PC.01＝3 //通讯波特率9．6K// PC.02＝1 //通讯数据偶校验8位数据位1位停止位// P0.03＝2 //变频器的运行指令采用通讯方式// P3.01＝7 //变频器的A频率设定采用通讯方式（注意P3.04/P3.05对P3.01通讯频率的影响）// 二．程式结构说明// 该程序由1个主程序3个子程序及2个中断程序组成。

子程序里包含了变频器的起停、复位、查询功能指令，由主程序调用。

中断程序为发送及接收指令提供中断支持。

// main //主程式，初始化并查执各变频器指令// sbr0 //CRC校验子程序// sbr1 //通讯端口初始化子程序// sbr2 //发送变频器写入06/读取03指令，共8个字节// intO //接收完成中断程序// int1 //发送完成中断程序LD SM0.1CALL SBR1 //调用初始化子程序，使能PORT0自由口模式Network 2// 接收完成后延时10mS M4.4接通，运行下一次发送数据LDN M4.0AN M4.1TON T35, 1 // 通讯完成后延时10mS M4.4＝1，允许下一次通讯，A T35= M4.4 //主要是为了Modbus RTU二次通讯中间3.5字符间隔时间Network 3// 如果发送或接收超时，延时0.2秒复位M4.0/M4.1，这里暂时设置5秒是为了方便调试LD M4.0O M4.1TON T199, 50A T199R M4.0, 2 //发送或接收超过0.2秒没有完成，复位发送/接收Network 4 // 调用Modbus06写入指令，通讯成功,这里暂时不用,可以作打手频率设定,不知道是否支持广播写入,广播写入主要是变频器故障复位和三个打手频率设定.给棉变频器如果需要用PID控制没有必要用PLC 的PID// 当VW110≠VW300时把VW110写入变频器，VW110范围（+10000～-10000）÷10000×50Hz// 地址为变频器地址；字节为发送的字节数量＝8个字节；指令＝03为读取指令，06为写入指令；数据地址＝2000H为英威腾变频器设置频率的地址；数据内容为写入2000H的内容，范围+10000～0～-10000 // 运行命令权限最高，如果运行命令没有完成，程序将会一直执行下去，直到运行命令完成LDN M8.1 //没有发送运行命令，当运行命令发送过程中不能够发送频率写通讯AW<> VW300, VW110 //发送的数据VW110与通讯完成返回的数据不等A M4.4 //允许发送S M8.0, 1 //发送为写运行速度命令，为了接收信息时保存到VW300用CALL SBR3, 1, 8, 6, 16#2000, VW110 //把VW110数据写入到变频器地址1的2000H寄存器Network 5// 控制变频器正负转停止和故障复位同时有几个输入时执行最后的指令LD SM0.0LPSA I5.1 //运行命令MOVW 1, VW304LRDA I5.3 //反转命令MOVW 2, VW304LRDA I5.2 //停车命令MOVW 5, VW304LPPA I5.4 //故障复位命令MOVW 7, VW304Network 6 // 设定英威腾变频器1000H通信控制命令，来控制变频器正负转和停止等操作命令// 控制变频器运转英威腾变频器地址1000H 01正转运行02反转运行03正转点动04反转点动05停车06自由停车07故障复位08点动停车LDW<> VW304, VW302 //运行命令VW304与接收的返回信息比较，不相等将一直发送下去A M4.4S M8.1, 1 //为了把返回信息的保存到VW302寄存器CALL SBR3, 1, 8, 6, 16#1000, VW304 //把命令内容VW304写入到英威腾变频器的1000H地址Network 7 // 调用Modbus读取，不要读取范围以外的内容，不然会报错误// 读取变频器状态3000H 运行速度3001H 设定速度3002H 母线电压3003H 输出电压3004H 输出电流3005H 运转速度// 当有其他重要的读写命令时该通讯暂停// 分2次读取英威腾变频器3000H～3005H 3008H～3013H信息，本来英威腾变频器说明书说可以连续读取16条信息，不过我读取16条信息返回数据没有CRC校验内容，不知为何，本来是试验程序，有时需要连续读取多条信息，就试验读取2次12条信息LDN M8.0AN M8.1 //程序没有发送写频率和运行命令时才能够读取变频器数据A M4.4LPS //调用查询变频器INCB VB270 //启动T37延时断开计时器A V270.0S M8.2, 1MOVW 16#3000, VW272 //读取3000H开头的连续6条信息LRDAN V270.0S M8.3, 1MOVW 16#3008, VW272 //读取3008H开头的连续6条信息LPPCALL SBR3, 1, 8, 16#03, VW272, 6END_ORGANIZATION_BLOCKSUBROUTINE_BLOCK 初始化:SBR1TITLE=通讯端口初始化子程序// 该程序在PLC的第一个扫描周期运行，主要是设置CPU224自由端口的通信格式、数据接收格式及复位各寄存区(参见西门子S7-200编程手册)。

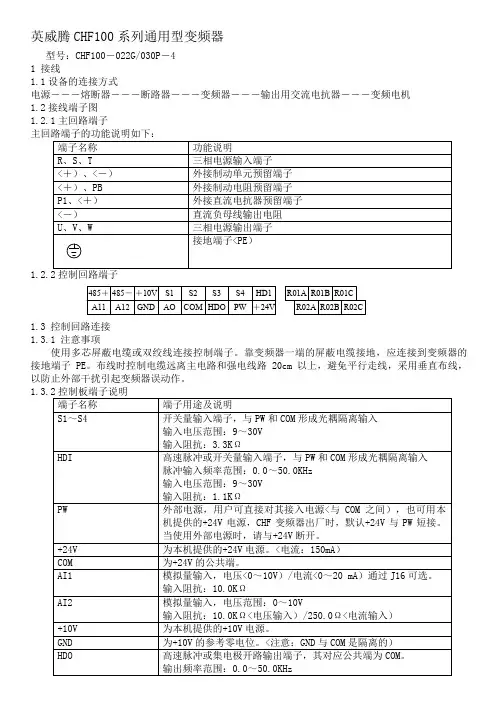

英威腾CHF100系列通用型变频器型号：CHF100－022G/030P－41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图1.2.1主回路端子1.3 控制回路连接1.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。

靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。

布线时控制电缆远离主电路和强电线路20cm以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。

功能指示灯数据确认键移位键停止键故障复位键2 操作2.1 操作面板说明2.1.1面板示意图1 23 5位LED 显示，可显示设定频率、输出频率等各种监视数据以及报警代码 2.2操作流程2.2.1参数设置三级菜单分别为：1、功能码组号<一级菜单）；2、功能码标号<二级菜单）；3、功能码设定值<三级菜单）；说明：在三级菜单操作时，可按PRG/ESC 键或DATA/ENT 键返回二级菜单。

两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。

举例：将功能码P1.01从00.00 Hz 更改设定为01.05 Hz 的示例。

三级菜单操作流程图在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有： 1）该功能码为不可修改参数。

如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。

2.2.2故障复位变频器出现故障后，变频器会提示相关的故障信息。

可以通过键盘上的 STOP/RST 键或者端子功能<P5组）进行故障复位，变频器故障复位以后，处于待机状态。

如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。

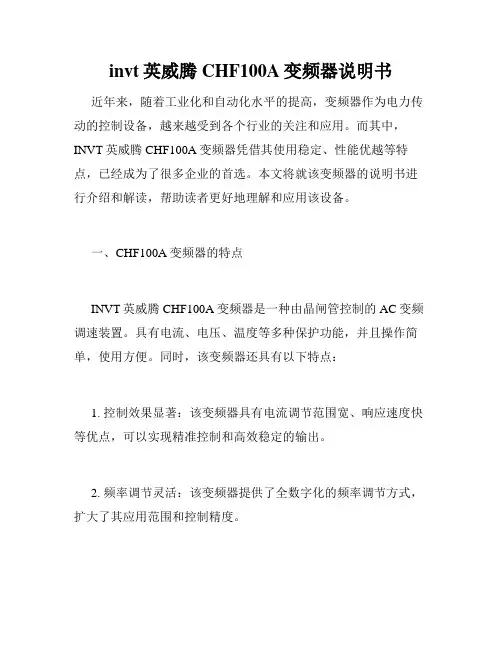

invt英威腾CHF100A变频器说明书近年来，随着工业化和自动化水平的提高，变频器作为电力传动的控制设备，越来越受到各个行业的关注和应用。

而其中，INVT英威腾CHF100A变频器凭借其使用稳定、性能优越等特点，已经成为了很多企业的首选。

本文将就该变频器的说明书进行介绍和解读，帮助读者更好地理解和应用该设备。

一、CHF100A变频器的特点INVT英威腾CHF100A变频器是一种由晶闸管控制的AC变频调速装置。

具有电流、电压、温度等多种保护功能，并且操作简单，使用方便。

同时，该变频器还具有以下特点：1. 控制效果显著：该变频器具有电流调节范围宽、响应速度快等优点，可以实现精准控制和高效稳定的输出。

2. 频率调节灵活：该变频器提供了全数字化的频率调节方式，扩大了其应用范围和控制精度。

3. 具备数据查询和记录功能：该变频器配有RS485通信接口和Modbus等通讯协议，能够实现数据查询、记录和远程监控。

二、CHF100A变频器的操作方法1. 连接电源和变频器：首先，需要将变频器内部的电源接线与电源连接起来，然后再把变频器的输出线连接至电机端子上。

此外，还要按照给定的操作手册，进行其他相关接线工作。

2. 进行参数设置：在安装完成后，需要进行变频器的参数设置。

其方式有两种：手动设置和自动设置。

手动设置是通过按照说明书中给出的参数表进行操作，而自动设置则是利用变频器的自诊断功能进行参数调整。

根据实际需求，可以选择其中一种或两种同时进行。

3. 启动变频器：在设置好参数后，就可以启动变频器，让其开始运转。

此时需要注意，变频器的启动过程要依次进行如下步骤：检测、停止清零、回零、加速运转等操作。

只有按照正确的步骤进行操作，才能保证变频器的正常使用和运行稳定。

三、CHF100A变频器的故障处理虽然INVT英威腾CHF100A变频器具有完善的保护功能，但在实际使用中仍有可能遇到一些故障。

下面列举了一些常见的故障及其解决方法：1. 变频器无输出信号：可能是输出短路所致，此时需要检查输出电缆和电机是否接触良好。

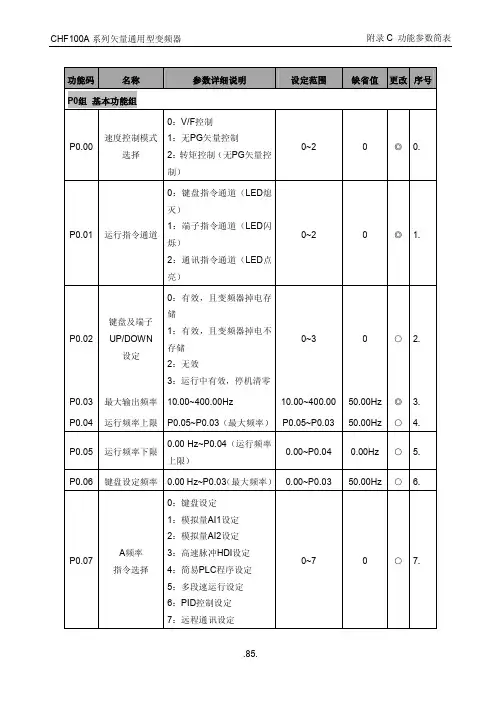

功能码名称参数详细说明设定范围缺省值更改序号P0组基本功能组P0.00 速度控制模式选择0：V/F控制1：无PG矢量控制2：转矩控制（无PG矢量控制）0~2 0 ◎0.P0.01 运行指令通道0：键盘指令通道（LED熄灭）1：端子指令通道（LED闪烁）2：通讯指令通道（LED点亮）0~2 0 ◎ 1.P0.02 键盘及端子UP/DOWN设定0：有效，且变频器掉电存储1：有效，且变频器掉电不存储2：无效3：运行中有效，停机清零0~3 0 ○ 2.P0.03 最大输出频率10.00~400.00Hz 10.00~400.00 50.00Hz ◎ 3. P0.04 运行频率上限P0.05~P0.03（最大频率）P0.05~P0.03 50.00Hz ○ 4.P0.05 运行频率下限0.00 Hz~P0.04（运行频率上限）0.00~P0.04 0.00Hz ○ 5.P0.06 键盘设定频率0.00 Hz~P0.03（最大频率）0.00~P0.03 50.00Hz ○ 6.P0.07A频率指令选择0：键盘设定1：模拟量AI1设定2：模拟量AI2设定3：高速脉冲HDI设定4：简易PLC程序设定5：多段速运行设定6：PID控制设定7：远程通讯设定0~7 0 ○7.P0.08B频率指令选择0：模拟量AI1设定1：模拟量AI2设定2：高速脉冲HDI设定0~2 0 ○8.P0.09 B频率指令参考对象选择0：最大输出频率1：A频率指令0~1 0 ○9.P0.10设定源组合方式0：A1：B2：A+B3：Max（A，B）0~3 0 ○10.P0.11 加速时间0 0.1~3600.0s 0.1~3600.0 机型确定○11. P0.12 减速时间0 0.1~3600.0s 0.1~3600.0 机型确定○12.P0.13 运行方向选择0：默认方向运行1：相反方向运行2：禁止反转运行0~2 0 ◎13.P0.14 载波频率设定 1.0~15.0kHz 1.0~15.0 机型确定○14.P0.15 AVR功能选择0：无效1：全程有效2：只在减速时无效0~2 1 ○15.P0.16电机参数自学习0：无操作1：全面参数自学习2：静止参数自学习0~2 0 ◎16.P0.17 功能参数恢复0：无操作1：恢复缺省值2：清除故障档案0~2 0 ◎17.P1组起停控制组P1.00 起动运行方式0：直接起动1：先直流制动再起动2：转速追踪再起动0~2 0 ◎18.P1.01直接起动开始频率0.00~10.00Hz 0.00~10.00 1.50Hz ◎19.P1.02起动频率保持时间0.0~50.0s 0.0~50.0 0.0s ◎20.P1.03起动前制动电流0.0~150.0% 0.0~150.0 0.0% ◎21.P1.04起动前制动时间0.0~50.0s 0.0~50.0 0.0s ◎22.P1.05 加减速方式选择0：直线型1：保留0~1 0 ◎23.P1.06 停机方式选择0：减速停车1：自由停车0~1 0 ○24.P1.07 停机制动开始频率0.00~P0.03 0.00~P0.03 0.00Hz ○25.P1.08 停机制动等待时间0.0~50.0s 0.0~50.0 0.0s ○26.P1.09 停机直流制动电流0.0~150.0% 0.0~150.0 0.0% ○27.P1.10 停机直流制动时间0.0~50.0s 0.0~50.0 0.0s ○28.P1.11正反转死区时间0.0~3600.0s 0.0~3600.0 0.0s ○29.P1.12 运行频率低于频率下限动作（频率下限大于0有效）0：以频率下限运行1：停机2：休眠待机0~2 0 ◎30.P1.13 休眠唤醒延时时间0.0~3600.0s（P1.12为2有效）0.0~3600.0 0 ◎31.P1.14停电再起动选择0：禁止再起动1：允许再起动0~1 0 ○32.P1.15再起动等待时间0.0~3600.0s（P1.14为1有效）0.0~3600.0 0.0s ○33.P1.16上电时端子功能检测选择0：上电时端子运行命令无效1：上电时端子运行命令有效0~1 0 ○34.P1.17 保留保留◎35. P1.18 保留保留◎36. P1.19 保留保留◎37. P2组电机参数组P2.00 变频器类型0：G型机1：P型机0~1 机型设定◎38.P2.01 电机额定功率0.4~3000.0kW 0.4~3000.0 机型确定◎39.P2.02 电机额定频率10.00Hz~P0.03（最大频率）10.00~P0.03 50.00Hz ◎40.P2.03 电机额定转速0~36000rpm 0~36000 机型确定◎41. P2.04 电机额定电压0~800V 0~800 机型确定◎42. P2.05 电机额定电流0.8~6000.0A 0.8~6000.0 机型确定◎43. P2.06 电机定子电阻0.001~65.535Ω0.001~65.535 机型确定○44. P2.07 电机转子电阻0.001~65.535Ω0.001~65.535 机型确定○45.P2.08电机定、转子电感0.1~6553.5mH 0.1~6553.5 机型确定○46.P2.09电机定、转子互感0.1~6553.5mH 0.1~6553.5 机型确定○47.P2.10 电机空载电流0.1~6553.5A 0.1~6553.5 机型确定○48. P3组矢量控制功能组P3.00速度环比例增益10~100 0~100 20 ○49.P3.01速度环积分时间10.01~10.00s 0.01~10.00 0.50s ○50.P3.02 切换低点频率0.00Hz~P3.05 0.00~P3.05 5.00Hz ○51.P3.03速度环比例增益20~100 0~100 25 ○52.P3.04速度环积分时间20.01~10.00s 0.01~10.00 1.00s ○53.P3.05 切换高点频率P3.02~P0.03（最大频率）P3.02~P0.03 10.00Hz ○54.P3.06VC转差补偿系数50%~200% 50~200 100% ○55.P3.07 转矩上限设定0.0~200.0%（变频器额定电流）0.0~200.0G型机：150.0%P型机：120.0%○56.P3.08转矩设定方式选择0：键盘设定转矩（对应P3.09）1：模拟量AI1设定转矩2：模拟量AI2设定转矩3：高速脉冲HDI设定转矩4: 多段转矩设定5：远程通讯设定转矩（1~5：100%相对于2倍变频器额定电流）0~5 0 ○57.P3.09 键盘设定转矩-200.0%~200.0%（变频器额定电流）-200.0~200.0 50.0% ○58.P3.10上限频率设定源选择0：键盘设定上限频率（P0.04）1：模拟量AI1设定上限频率2：模拟量AI2设定上限频率3：高速脉冲HDI上限频率4：多段设定上限频率5：远程通讯设定上限频率（1~4：100%对应最大频率）0~5 0 ○59.P4组V/F控制功能组P4.00 V/F曲线设定0：直线V/F曲线1：多点V/F曲线2：1.3次幂降转矩V/F曲线3：1.7次幂降转矩V/F曲线4：2.0次幂降转矩V/F曲线0~4 0 ◎60.P4.01 转矩提升0.0%：（自动）0.1%~10.0% 0.0~10.0 0.0% ○61.P4.02 转矩提升截止0.0%~50.0%（相对电机额定频率）0.0~50.0 20.0% ◎62.P4.03 V/F频率点1 0.00Hz~P4.05 0.00~P4.05 0.00Hz ○63.P4.04 V/F电压点1 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○64.P4.05 V/F频率点2 P4.03~P4.07 P4.03~P4.07 00.00Hz ○65.P4.06 V/F电压点2 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○66.P4.07 V/F频率点3 P4.05~ P2.02（电机额定频率）P4.05~P2.02 00.00Hz ○67.P4.08 V/F电压点3 0.0%~100.0%（电机额定电压）0.0~100.0 0.0% ○68.P4.09 V/F转差补偿限定0.0~200.0% 0.0~200.0 0.0% ○69.P4.10 节能运行选择0：不动作1：自动节能运行0~1 0 ◎70.P4.11电机低频抑制振荡因子0~10 0~10 2 ○71.P4.12电机高频抑制振荡因子0~10 0~10 0 ○72.P4.13电机抑制振荡分界点0.00Hz~P0.03（最大频率）0.00~P0.03 30.00 Hz ○73.P5组输入端子组P5.00 HDI输入类型选择0：HDI为高速脉冲输入1：HDI为开关量输入0~1 0 ◎74.P5.01S1端子功能选择0~39 1 ◎75.P5.02S2端子功能选择0~39 4 ◎76.P5.03S3端子功能选择0~39 7 ◎77.P5.04S4端子功能选择0~39 0 ◎78.P5.05S5端子功能选择0~39 0 ◎79.P5.06S6端子功能选择0~39 0 ◎80.P5.07S7端子功能选择0~39 0 ◎81.P5.08HDI端子开关量输入功能选择0：无功能1：正转运行2：反转运行3：三线式运行控制4：正转寸动5：反转寸动6：自由停车7：故障复位8：运行暂停9：外部故障输入10：频率设定递增（UP）11：频率设定递减（DOWN）12：频率增减设定清除13：A设定与B设定切换14：（A+B）设定与A设定切换15：（A+B）设定与B设定切换16：多段速端子117：多段速端子218：多段速端子319：多段速端子420：多段速暂停21：加减速时间选择122：加减速时间选择223：简易PLC停机复位24：简易PLC暂停25：PID控制暂停26：摆频暂停（停在当前频率）27：摆频复位（回到中心频0~39 0 ◎82.率）28：计数器复位29：转矩控制禁止30：加减速禁止31：计数器触发32：频率增减设定暂时清除33~39：保留P5.09开关量滤波次数1~10 1~10 5 ○83.P5.10端子控制运行模式0：两线式控制11：两线式控制22：三线式控制13：三线式控制20~3 0 ◎84.P5.11端子UP/DOWN频率增量变化率0.01~50.00Hz/s 0.01~50.00 0.50Hz/s ○85.P5.12 AI1下限值-10.00V~10.00V -10.00~10.00 0.00V ○86.P5.13 AI1下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○87.P5.14 AI1上限值-10.00V~10.00V -10.00~10.00 10.00V ○88.P5.15 AI1上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○89.P5.16 AI1输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○90.P5.17 AI2下限值0.00V~10.00V 0.00~10.00 0.00V ○91.P5.18 AI2下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○92.P5.19 AI2上限值0.00V~10.00V 0.00~10.00 10.00V ○93.P5.20 AI2上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○94.P5.21 AI2输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○95.P5.22 HDI下限频率0.00kHz ~50.00kHz 0.00~50.00 0.00kHz ○96.P5.23 HDI下限频率对应设定-100.0%~100.0% -100.0~100.0 0.0% ○97.P5.24 HDI上限频率0.00kHz~50.00kHz 0.00~50.00 50.00kHz ○98.P5.25 HDI上限频率对应设定-100.0%~100.0% -100.0~100.0 100.0% ○99.P5.26 HDI频率输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○100.P6组输出端子组P6.00 HDO输出选择0：开路集电极高速脉冲输出1：开路集电极输出0~1 0 ○101.P6.01 HDO开路集电极输出选择0~20 1 ○102.P6.02 继电器1输出选择0~20 4 ○103.P6.03 继电器2输出选择0：无输出1：变频器运行中2：变频器正转运行中3：变频器反转运行中4：故障输出5：频率水平检测FDT输出6：频率到达7：零速运行中8：设定记数值到达9：指定记数值到达10：过载预报警11：简易PLC阶段完成12：简易PLC循环完成13：运行时间到达14：上限频率到达15：下限频率到达16：运行准备就绪17~20：保留0~20 0 ○104.P6.04 AO1输出选择0~10 0 ○105. P6.05 AO2输出选择0~10 0 ○106.P6.06 HDO开路集电极高速脉冲输出选择0：运行频率1：设定频率2：运行转速3：输出电流4：输出电压5：输出功率6：设定转矩7：输出转矩8：模拟AI1输入值9：模拟AI2输入值10：脉冲频率HDI输入值0~10 0 ○107.P6.07 AO1输出下限0.0%~100.0% 0.0~100.0 0.0% ○108.P6.08下限对应AO1输出0.00V ~10.00V 0.00~10.00 0.00V ○109.P6.09 AO1输出上限0.0%~100.0% 0.0~100.0 100.0% ○110.P6.10上限对应AO1输出0.00V ~10.00V 0.00~10.00 10.00V ○111.P6.11 AO2输出下限0.0%~100.0% 0.0~100.0 0.0% ○112.P6.12下限对应AO2输出0.00V ~10.00V 0.00~10.00 0.00V ○113.P6.13 AO2输出上限0.0%~100.0% 0.0~100.0 100.0% ○114.P6.14上限对应AO2输出0.00V ~10.00V 0.00~10.00 10.00V ○115.P6.15 HDO输出下限0.00%~100.0% 0.00~100.00 0.00% ○116.P6.16下限对应HDO输出0.000~ 50.00kHz 0.000~50.000 0.00kHz ○117.P6.17 HDO输出上限0.00%~100.0% 0.000~100.00 100.0% ○118.P6.18上限对应HDO输出0.0 ~ 50.00kHz 0.000~50.000 50.00kHz ○119.P7组人机界面组P7.00 用户密码0~65535 0~65535 0 ○120. P7.01 保留保留保留保留○121. P7.02 保留保留保留保留◎122.P7.03 QUICK/JOG键功能选择0：左移位键切换显示状态1：寸动运行2：正转反转切换3：清除UP/DOWN设定4：快速调试模式（按非出厂参数调试）0~4 0 ○123.P7.04 STOP/RST键停机功能选择0：只对键盘控制有效1：对键盘和端子控制同时有效2：对键盘和通讯控制同时有效3：对所有控制模式均有效0~3 0 ○124.P7.05 键盘显示选择0：外引键盘优先使能1：本机、外引键盘同时显示，只外引按键有效2：本机、外引键盘同时显示，只本机按键有效3：本机、外引键盘同时显示且按键均有效（两者为或的逻辑关系）0~3 0 ○125.P7.06 运行状态显示的参数选择10~0XFFFFBIT0：运行频率BIT1：设定频率（Hz闪烁）BIT2：母线电压BIT3：输出电压BIT4：输出电流BIT5：运行转速BIT6：线速度BIT7：输出功率0～0XFFFF 0X07FF ○ 1.BIT8：输出转矩BIT9：PID给定值BIT10：PID反馈值BIT11：输入端子状态BIT12：输出端子状态BIT13：转矩设定值BIT14：计数值BIT15：PLC及多段速当前段数P7.07 运行状态显示的参数选择20~0XFFFFBIT0：模拟量AI1值BIT1：模拟量AI2值BIT2：高速脉冲HDI频率BIT3：电机过载百分比BIT4：变频器过载百分比BIT5~15：保留0~0XFFFF 0 ○126.P7.08 停机状态显示的参数选择0~0XFFFFFBIT0：设定频率BIT1：母线电压BIT2：输入端子状态BIT3：输出端子状态BIT4：PID给定值BIT5：PID反馈值BIT6：模拟量AI1值BIT7：模拟量AI2值BIT8：高速脉冲HDI频率BIT9：PLC及多段速当前段数BIT10：转矩设定值BIT11~ BIT15：保留0~0XFFFF 0x00FF ○127.P7.09 转速显示系数0.1~999.9%机械转速=120*运行频率*P7.09/电机极对数0.1~999.9 100.0% ○128.P7.10线速度显示系数0.1~999.9%线速度=机械转速x P7.100.1~999.9 1.0% ○129.P7.11整流桥模块温度0~100.0℃●130.P7.12 逆变模块温度0~100.0℃●131. P7.13 软件版本●132.P7.14变频器额定功率0.4~3000.0kW 0.4~3000.0 机型确定●133.P7.15变频器额定电流0.0~6000.0A 0.0~6000.0 机型确定●134.P7.16本机累积运行时间0~65535h ●135.P7.17前两次故障类型●136.P7.18前一次故障类型●137.P7.19 当前故障类型0：无故障1：逆变单元U相保护（Out1）2：逆变单元V相保护（Out2）3：逆变单元W相保护（Out3）4：加速运行过电流（OC1）5：减速运行过电流（OC2）6：恒速运行过电流（OC3）7：加速运行过电压（OV1）8：减速运行过电压（OV2）9：恒速运行过电压（OV3）10：母线欠压故障（UV）11：电机过载（OL1）12：变频器过载（OL2）13：输入侧缺相（SPI）14：输出侧缺相（SPO）15：整流模块过热（OH1）16：逆变模块过热（OH2）●138.17：外部故障（EF）18：通讯故障（CE）19：电流检测故障（ItE）20：自学习故障（tE）21：EEPROM读写故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：厂家运行时间到达（END）25：过转矩故障（OL3）P7.20 当前故障运行频率●139.P7.21 当前故障输出电流●140.P7.22 当前故障母线电压●141.P7.23当前故障输入端子状态●142.P7.24当前故障输出端子状态●143.P8组增强功能组P8.00 加速时间1 0.1~3600.0s 0.1~3600.0 机型确定○144. P8.01 减速时间1 0.1~3600.0s 0.1~3600.0 机型确定○145. P8.02 加速时间2 0.1~3600.0s 0.1~3600.0 机型确定○146. P8.03 减速时间2 0.1~3600.0s 0.1~3600.0 机型确定○147. P8.04 加速时间3 0.1~3600.0s 0.1~3600.0 机型确定○148. P8.05 减速时间3 0.1~3600.0s 0.1~3600.0 机型确定○149. P8.06 寸动运行频率0.00~P0.03（最大频率）0.00~P0.03 5.00Hz ○150.P8.07 寸动运行加速时间0.1~3600.0s 0.1~3600.0 机型确定○151.P8.08 寸动运行减速时间0.1~3600.0s 0.1~3600.0 机型确定○152.P8.09 跳跃频率1 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○153. P8.10 跳跃频率2 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○154. P8.11 跳跃频率幅度0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○155.P8.12 摆频幅度0.0~100.0%（相对设定频率）0.0~100.0 0.0% ○156.P8.13 突跳频率幅度0.0~50.0%（相对摆频幅度）0.0~50.0 0.0% ○157.P8.14 摆频上升时间0.1~3600.0s 0.1~3600.0 5.0s ○158. P8.15 摆频下降时间0.1~3600.0s 0.1~3600.0 5.0s ○159.P8.16故障自动复位次数0~3 0~3 0 ○160.P8.17 故障自动复位间隔时间设置0.1~100.0s 0.1~100.0 1.0s ○161.P8.18 设定记数值P8.19~65535 P8.19~65535 0 ○162. P8.19 指定记数值0~P8.18 0~P8.18 0 ○163. P8.20 设定运行时间0~65535h 0~65535 65535h ○164.P8.21 FDT电平检测值0.00~ P0.03（最大频率）0.00~ P0.03 50.00Hz ○165.P8.22 FDT滞后检测值0.0~100.0%（FDT电平）0.0~100.0 5.0% ○166.P8.23 频率到达检出幅度0.0~100.0%（最大频率）0.0~100.0 0.0% ○167.P8.24 下垂控制0.00~10.00Hz 0.00~10.00 0.00Hz ○168.P8.25 制动阀值电压115.0~140.0%（标准母线电压）115.0~140.0 130.0%○169.（380V机型）115.0~140.0%（标准母线电压）（220V机型）115.0~140.0 120.0%P8.26 冷却散热风扇运行模式0：正常运行模式1：上电一直运行0~1 0 ○170.P8.27过调制功能选择0：过调制功能无效1：过调制功能有效0~1 0 ○171.P8.28 PWM选择0：PWM模式11：PWM模式22：PWM模式30~2 0 ◎172.P9组PID控制组P9.00PID给定源选择0：键盘给定（P9.01）1：模拟通道AI1给定2：模拟通道AI2给定3：脉冲频率给定（HDI）4：多段给定5：远程通讯给定0~5 0 ○173.P9.01键盘预置PID给定0.0%~100.0% 0.0~100.0 0.0% ○174.P9.02PID反馈源选择0：模拟通道AI1反馈1：模拟通道AI2反馈2：AI1+AI2反馈4：脉冲频率反馈（HDI）3：远程通讯反馈0~3 0 ○175.P9.03PID输出特性选择0：PID输出为正特性1：PID输出为负特性0~1 0 ○176.P9.04 比例增益（Kp）0.00~100.00 0.00~100.00 0.10s ○177. P9.05 积分时间（Ti）0.01~10.00s 0.01~10.00 0.10s ○178. P9.06 微分时间（Td）0.00~10.00s 0.00~10.00 0.00s ○179.P9.07 采样周期（T）0.00~100.00s 0.00~100.00 0.10s ○180.P9.08 PID控制偏差极限0.0~100.0% 0.0~100.0 0.0% ○181.P9.09 反馈断线检测值0.0~100.0% 0.0~100.0% 0.0% ○182.P9.10 反馈断线检测时间0.0~3600.0s 0.0~3600.0 1.0s ○183.PA组简易PLC及多段速控制组PA.00 简易PLC方式0：运行一次后停机1：运行一次后保持最终值运行2：循环运行0~2 0 ○184.PA.01 简易PLC记忆选择0：掉电不记忆1：掉电记忆0~1 0 ○185.PA.02 多段速0 -100.0~100.0% -100.0~100.0 0.0% ○186. PA.03 第0段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○187. PA.04 多段速1 -100.0~100.0% -100.0~100.0 0.0% ○188. PA.05 第1段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○189. PA.06 多段速2 -100.0~100.0% -100.0~100.0 0.0% ○190. PA.07 第2段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○191. PA.08 多段速3 -100.0~100.0% -100.0~100.0 0.0% ○192. PA.09 第3段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○193. PA.10 多段速4 -100.0~100.0% -100.0~100.0 0.0% ○194. PA.11 第4段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○195. PA.12 多段速5 -100.0~100.0% -100.0~100.0 0.0% ○196. PA.13 第5段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○197. PA.14 多段速6 -100.0~100.0% -100.0~100.0 0.0% ○198. PA.15 第6段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○199.PA.16 多段速7 -100.0~100.0% -100.0~100.0 0.0% ○200. PA.17 第7段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○201. PA.18 多段速8 -100.0~100.0% -100.0~100.0 0.0% ○202. PA.19 第8段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○203. PA.20 多段速9 -100.0~100.0% -100.0~100.0 0.0% ○204. PA.21 第9段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○205. PA.22 多段速10 -100.0~100.0% -100.0~100.0 0.0% ○206.PA.23第10段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○207.PA.24 多段速11 -100.0~100.0% -100.0~100.0 0.0% ○208.PA.25第11段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○209.PA.26 多段速12 -100.0~100.0% -100.0~100.0 0.0% ○210.PA.27第12段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○211.PA.28 多段速13 -100.0~100.0% -100.0~100.0 0.0% ○212.PA.29第13段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○213.PA.30 多段速14 -100.0~100.0% -100.0~100.0 0.0% ○214.PA.31第14段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○215.PA.32 多段速15 -100.0~100.0% -100.0~100.0 0.0% ○216.PA.33第15段运行时间0.0~6553.5s（h）0.0~6553.5 0.0s ○217.PA.34简易PLC第0~7段的加减速时间选择0~0XFFFF 0~0XFFFF 0 ○218.PA.35简易PLC第8~15段的加减0~0XFFFF 0~0XFFFF 0 ○219.速时间选择PA.36 PLC再启动方式选择0：从第一段开始重新运行1：从中断时刻的阶段频率继续运行0~1 0 ◎220.PA.37 多段时间单位选择0：秒1：分钟0~1 0 ◎221.Pb组保护参数组Pb.00 输入缺相保护0：禁止1：允许0~1 1 ○222.Pb.01 输出缺相保护0：禁止1：允许0~1 1 ○223.Pb.02电机过载保护选择0：不保护1：普通电机（带低速补偿）2：变频电机（不带低速补偿）0~2 2 ◎224.Pb.03电机过载保护电流20.0%~120.0%（电机额定电流）20.0~120.0 100.0% ○225.Pb.04瞬间掉电降频点70.0~110.0%（标准母线电压）70.0~110.0 80.0% ○226.Pb.05瞬间掉电频率下降率0.00~P0.03（最大频率）0.00~P0.03 0.00Hz/s ○227.Pb.06 过压失速保护0：禁止1：允许0~1 1 ○228.Pb.07过压失速保护电压110~150% 110~150 130% ○229.Pb.08 自动限流水平50~200% 50~200 G型机：160%P型机：120%○230.Pb.09 限流时0.00~100.00Hz/s 0.00~100.00 10.00Hz/s ○231.频率下降率Pb.10 限流动作选择0：限流一直有效1：限流恒速时无效0~1 0 ○232.Pb.11过转矩动作选择（OL3）0：不检测1：运行中过转矩检出有效，检出后继续运行2：运行中过转矩检出有效，检出后报警（OL3）并停机3：恒速运行中过转矩检出有效，检出后继续运行4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机0~4 1 ○233.Pb.12过转矩检出水平1.0%~200.0%（相对于变频器的额定电流）1.0~200.0G型机：150.0%P型机：120.0%○234.Pb.13过转矩检出时间0.1~60.0s 0.0~60.0 0.1s ○235.Pb.14 保留●236. Pb.15 保留●237. PC组串行通讯组PC.00 本机通讯地址0~247，0为广播地址0~247 1 ○238.PC.01通讯波特率设置0：1200BPS1：2400BPS2：4800BPS3：9600BPS4：19200BPS5：38400BPS0~5 4 ○239.PC.02数据位校验设置0:无校验（N，8，1）for RTU1:偶校验（E，8，1）for RTU0~5 1 ○240.CHF100A系列矢量通用型变频器功能码名称参数详细说明设定范围缺省值更改序号2:奇校验（O，8，1）for RTU3:无校验（N，8，2）for RTU4:偶校验（E，8，2）for RTU5:奇校验（O，8，2）for RTUPC.03 通讯应答延时0~200ms 0~200 5ms ○241.PC.04通讯超时故障时间0.0（无效），0.1~100.0s 0.0~100.0 0.0s ○242.PC.05 传输错误处理0：报警并自由停车1：不报警并继续运行2：不报警按停机方式停机（仅通讯控制方式下）3：不报警按停机方式停机（所有控制方式下）0~3 1 ○243.PC.06通讯处理动作选择LED个位0：写操作有回应1：写操作无回应LED十位0：通讯设定值掉电不存储1：通讯设定值掉电存储00~11 00 ○244.Pd组预留功能组PE组厂家功能组。

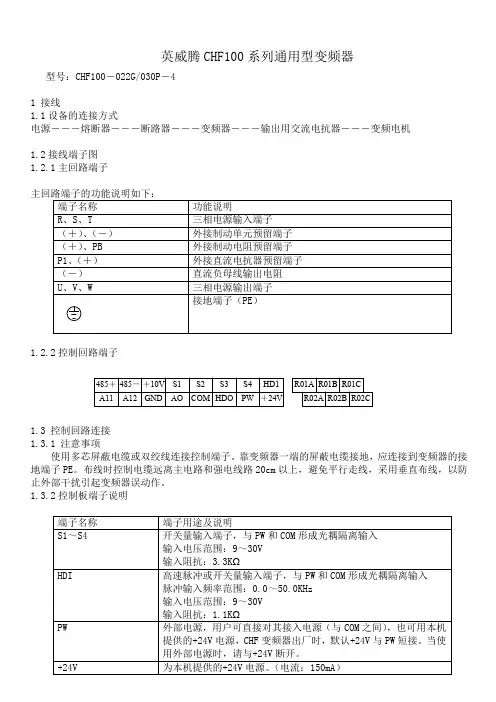

英威腾CHF100系列通用型变频器型号：CHF100－022G/030P －41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图 1.2.1主回路端子1.2.2控制回路端子1.3 控制回路连接 1.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。

靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。

布线时控制电缆远离主电路和强电线路20cm 以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。

1.3.2控制板端子说明功能指示灯数据确认键移位键停止键故障复位键2 操作2.1 操作面板说明2.1.1面板示意图2.1.2按键功能说明2.1.3指示灯说明123）数码显示区：5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码2.2操作流程2.2.1参数设置三级菜单分别为：1、功能码组号（一级菜单）；2、功能码标号（二级菜单）；3、功能码设定值（三级菜单）；说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。

两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。

举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。

三级菜单操作流程图在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。

如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。

2.2.2故障复位变频器出现故障后，变频器会提示相关的故障信息。

可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。

如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。

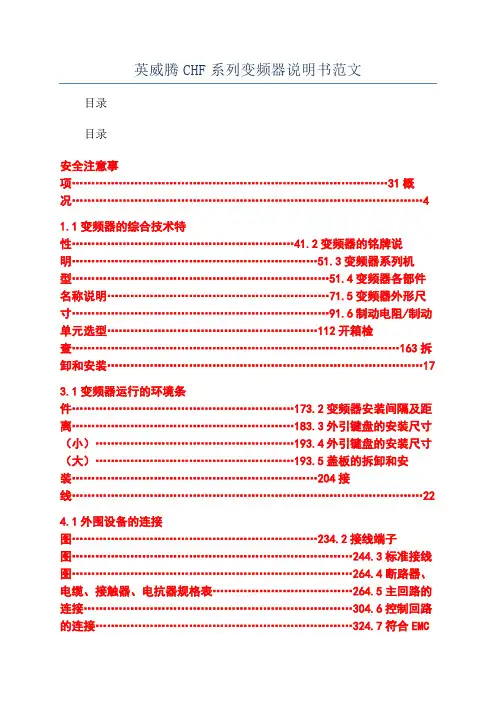

英威腾CHF系列变频器说明书范文目录目录安全注意事项.................................................................................31概况 (4)1.1变频器的综合技术特性.........................................................41.2变频器的铭牌说明...............................................................51.3变频器系列机型..................................................................51.4变频器各部件名称说明.........................................................71.5变频器外形尺寸..................................................................91.6制动电阻/制动单元选型......................................................112开箱检查....................................................................................163拆卸和安装 (17)3.1变频器运行的环境条件.........................................................173.2变频器安装间隔及距离.........................................................183.3外引键盘的安装尺寸（小）...................................................193.4外引键盘的安装尺寸（大）...................................................193.5盖板的拆卸和安装...............................................................204接线 (22)4.1外围设备的连接图………………………………………………………234.2接线端子图………………………………………………………………244.3标准接线图………………………………………………………………264.4断路器、电缆、接触器、电抗器规格表………………………………264.5主回路的连接……………………………………………………………304.6控制回路的连接…………………………………………………………324.7符合EMC要求的安装指导......................................................345操作 (37)5.1操作面板说明.....................................................................375.2操作流程...........................................................................405.3运行状态...........................................................................415.4快速菜单...........................................................................426详细功能说明 (45)目录P0组基本功能组.....................................................................45P1组起停控制组.....................................................................48P2组电机参数组.....................................................................50P3组频率给定功能组...............................................................50P4组辅助运行功能组...............................................................53P5组输入端子组.....................................................................54P6组输出端子组.....................................................................58P7组人机界面组.....................................................................61P8组增强功能组.....................................................................63P9组PID控制组.....................................................................67PA组简易PLC 及多段速控制组...................................................70PB组保护参数组.....................................................................73PC组串行通讯组.....................................................................75PD组补充功能组.....................................................................76PE组厂家功能组.....................................................................777故障检查与排除 (78)7.1故障信息及排除方法............................................................787.2常见故障及其处理方法.........................................................808保养和维护 (81)8.1日常维护...........................................................................818.2定期维护...........................................................................818.3变频器易损件更换...............................................................828.4变频器的保修.....................................................................829通讯协议 (83)9.1协议内容...........................................................................839.2应用方式...........................................................................839.3总线结构...........................................................................839.4协议说明...........................................................................839.5通讯帧结构........................................................................839.6命令码及通讯数据描述.........................................................8510功能参数简表 (93)安全注意事项安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。

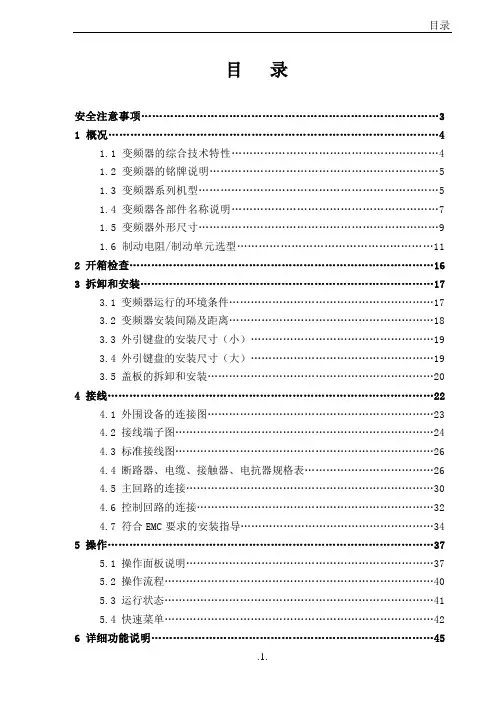

目录目录安全注意事项 (3)1 概况 (4)1.1 变频器的综合技术特性 (4)1.2 变频器的铭牌说明 (5)1.3 变频器系列机型 (5)1.4 变频器各部件名称说明 (7)1.5 变频器外形尺寸 (9)1.6 制动电阻/制动单元选型 (11)2 开箱检查 (16)3 拆卸和安装 (17)3.1 变频器运行的环境条件 (17)3.2 变频器安装间隔及距离 (18)3.3 外引键盘的安装尺寸（小） (19)3.4 外引键盘的安装尺寸（大） (19)3.5 盖板的拆卸和安装 (20)4 接线 (22)4.1 外围设备的连接图 (23)4.2 接线端子图 (24)4.3 标准接线图 (26)4.4 断路器、电缆、接触器、电抗器规格表 (26)4.5 主回路的连接 (30)4.6 控制回路的连接 (32)4.7 符合EMC要求的安装指导 (34)5 操作 (37)5.1 操作面板说明 (37)5.2 操作流程 (40)5.3运行状态 (41)5.4 快速菜单 (42)6 详细功能说明 (45)目录P0组基本功能组 (45)P1组起停控制组 (48)P2组电机参数组 (50)P3组频率给定功能组 (50)P4组辅助运行功能组 (53)P5组输入端子组 (54)P6组输出端子组 (58)P7组人机界面组 (61)P8组增强功能组 (63)P9组 PID控制组 (67)PA组简易PLC及多段速控制组 (70)PB组保护参数组 (73)PC组串行通讯组 (75)PD组补充功能组 (76)PE组厂家功能组 (77)7 故障检查与排除 (78)7.1 故障信息及排除方法 (78)7.2 常见故障及其处理方法 (80)8 保养和维护 (81)8.1 日常维护 (81)8.2 定期维护 (81)8.3 变频器易损件更换 (82)8.4 变频器的保修 (82)9 通讯协议 (83)9.1 协议内容 (83)9.2 应用方式 (83)9.3 总线结构 (83)9.4 协议说明 (83)9.5 通讯帧结构 (83)9.6 命令码及通讯数据描述 (85)10 功能参数简表 (93)安全注意事项警告安全注意事项安装、运行、维护或检查之前要认真阅读本说明书。

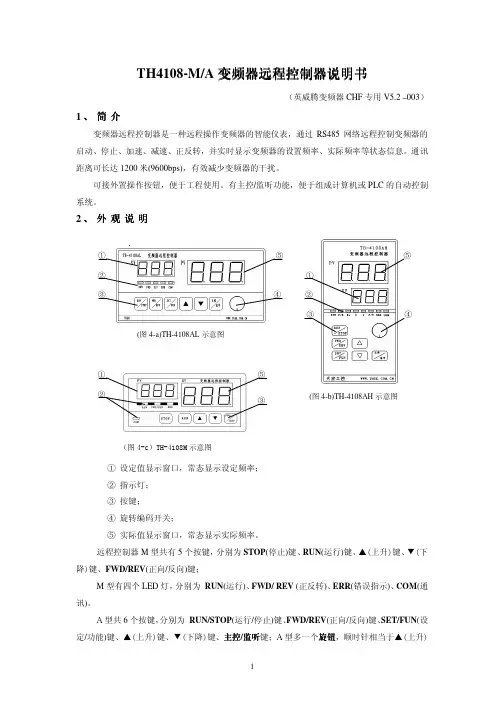

TH4108-M/A 变频器远程控制器说明书（英威腾变频器CHF 专用V5.2 –003）1、简介变频器远程控制器是一种远程操作变频器的智能仪表，通过RS485网络远程控制变频器的启动、停止、加速、减速、正反转，并实时显示变频器的设置频率、实际频率等状态信息。

通讯距离可长达1200米(9600bps)，有效减少变频器的干扰。

可接外置操作按钮，便于工程使用。

有主控/监听功能，便于组成计算机或PLC 的自动控制系统。

2、外观说明① ⑤ ⑤ ② ① ③ ④ ② ③ ④(图4-a)TH-4108AL 示意图（图4-c）TH-4108M 示意图① 设定值显示窗口，常态显示设定频率； ② 指示灯； ③ 按键；④ 旋转编码开关；⑤ 实际值显示窗口，常态显示实际频率。

远程控制器M 型共有5个按键，分别为STOP (停止)键、RUN (运行)键、▲(上升)键、▼(下降)键、FWD/REV (正向/反向)键；M 型有四个LED 灯，分别为 RUN (运行)、FWD/ REV (正反转)、ERR (错误指示)、COM (通讯)。

A 型共6个按键，分别为 RUN/STOP (运行/停止)键、FWD/REV (正向/反向)键、SET/FUN (设定/功能)键、▲(上升)键、▼(下降)键、主控主控/监听监听键；A 型多一个旋钮旋钮旋钮，顺时针相当于▲(上升)键，逆时针相当于▼(下降)键。

A型有五个LED灯，分别为RUN(运行)、FWD (正转)、REV（反转）、ERR(错误指示)、COM(通讯)。

外型及开孔尺寸: M型48*96mm，开孔尺寸45*93*65mm；A型80*160mm标准仪表，开孔尺寸76*151*135mm。

3、功能特点说明3.1 远程控制变频器的启动、停止、正转、反转、递增、递减变频器的频率。

3.2 光隔离RS485通讯，强驱动、防雷击防静电，抗干扰能力强。

3.3 可禁止变频器反转功能。

3.4 从机监听功能。

[:产品详细:]一、优化的V/F控制CHF系列变频器采用DSP控制系统，完成优化的V/F控制，比传统V/F控制更具优越的性能。

二、经济型结构（G/P合一）CHF系列变频器为通用型变频器，主要面向简单调速应用客户，采用G/P合一结构，更能满足大部分客户的功能需求。

功能模块名称功能说明独立外引键盘实现本机键盘与外引键盘的双重控制及变频器运行状态的监视LED外引键盘：为简易型键盘，可实现本机键盘的所有功能串行通讯功能提供RS485物理通讯接口（选配）内嵌MODBUS RTU和ASCⅡ两种通讯模式端子功能提供丰富的端子控制功能供用户自由选择三、主要技术参数1、输出频率范围：0.00～600.00Hz2、速度控制方式：V/F控制3、指令通道方式：操作面板、端子控制、远程通讯控制4、频率给定方式：数字键盘给定、模拟量给定（电流、电压信号）、高速脉冲给定、远程通讯给定、多段速给定、PLC给定、PID闭环给定等，可以多种频率组合和切换5、起动转矩大：1Hz/150%6、载波频率范围：1.0K～15.0KHz7、速度控制精度：±5%最高速度8、自动电压调整（AVR）：当电网电压变化时，能自动保持输出电压恒定9、自动限流：能限制电机电流的最大值，从而可靠地保护变频器和电机10、摆频控制：多种三角波频率曲线，满足纺织行业的个性化需求11、多功能键盘：提供三种快捷调试模式，满足用户的多种应用要求12、所有的输入、输出端子皆为可编程的，方便用户的使用13、高速脉冲输入输出功能：可实现定长控制和脉冲计数四、标准接线图五、CHF变频器系列六、可靠性设计1、全系列独立风道设计全系列独立风道散热器安装方式为柜体内、柜体外可选，风扇更换方便，变频器维护简单极大提高了变频器在纺织、印染、化纤、造纸、拉丝、水泥制造等行业不同的应用环境下长期运行的可靠性G/P合一设计，方便客户选型的适用性2、宽电网电压设计电网输入电压在-15%～15%，变频器可安全运行，用户无须其他处理3、超强的保护功能为用户提供多达20多种的故障保护功能，可实现从变频器到电机、到外围设备的全方位保护提供故障自动复位功能，方便常规故障的自动排除内置雷击过流保护装置，有效提高对于感应雷的自我保护功能4、标准的制造平台专业化流水生产线，全自动化测试工装严格的生产管理制度。

英威腾CHF10０系A列变频器,要求:ＰID恒压控制,压力保持2KG,用4-２0ｍA电流反馈,控制线怎么接,参数如何设置二线制接线：AＩ2、+24V，Ｊ１6跳线到导流端子参数设置: P0.０1=1 (外部信号控制启动、停止，启动端子指令通道)P0.0４＝5０ (上限频率)P０.０5＝10-20(下限频率)P０.07＝6 (ＰID控制设定)Ｐ0.11=加速时间P0.12＝减速时间电机参数电机功率额定电流等P9.00=0Ｐ９.０１=40%（传感器压力量程０.６MＰA）P9.02=1P9．04=1.０ＫP(比例增益)P９.05＝o.5S(积分增益） (如果压力波动较大、适当调大）适当调节比例增益和积分增益可调节压力变化的快慢压力变送器选型要点:１、变送器要测量什么样的压力:先确定系统中要确认测量压力的最大值,一般而言,需要选择一个具有比最大值还要大1.5倍左右的压力量程的变送器。

这主要是在许多系统中，尤其是水压测量和加工处理中,有峰值和持续不规则的上下波动，这种瞬间的峰值能破坏压力传感器，持续的高压力值或稍微超出变送器的标定最大值会缩短传感器的寿命，然而，由于这样做会精度下降。

于是,可以用一个缓冲器来降低压力毛刺,但这样会降低传感器的响应速度。

所以在选择变送器时,要充分考虑压力范围，精度与其稳定性。

２、什么样的压力介质:我们要考虑的是压力变送器所测量的介质,黏性液体、泥浆会堵上压力接口，溶剂或有腐蚀性的物质会不会破坏变送吕中与这些介质直接接触的材料。

以上这些因素将决定是否选择直接的隔离膜及直接与介质接触的材料。

一般的压力变送器的接触介质部分的材质采用的是316不锈钢，如果你的介质对316不锈钢没有腐蚀性,那么基本上所有的压力变送器都适合你对介质压力的测量．如果你的介质对31６不锈钢有腐蚀性，那么我们就要采用化学密封,这样不但起到可以测量介质的压力，也可以有效的阻止介质与压力变送器的接液部分的接触,从而起到保护压力变送器,延长了压力变送器的寿命.3、变送器需要多大的精度:决定精度的有,非线性，迟滞性,机电商务网非重复性，温度、零点偏置刻度,温度的影响。

invt英威腾CHF100A变频器 MSDS一、产品概述invt英威腾CHF100A变频器是一种高性能的电力传动设备，广泛应用于各种机械设备的驱动系统中。

本文将重点介绍该变频器的材料安全数据表（Material Safety Data Sheet，简称MSDS），旨在提供相关安全信息，确保用户正确并安全地使用该产品。

二、产品组成与用途1. 产品组成invt英威腾CHF100A变频器由以下部分组成：a) 电源模块b) 逆变模块c) 控制模块d) 散热模块e) 通讯接口模块f) 辅助电源模块g) 外壳及散热装置2. 产品用途invt英威腾CHF100A变频器主要应用于以下领域：a) 工业生产线b) 电机驱动c) 水泵控制d) 风机控制e) 制冷设备等三、物质成分invt英威腾CHF100A变频器的主要物质成分如下：1. 电路板：高纯度玻璃纤维、环氧树脂、铜等。

2. 散热器：铝合金。

3. 外壳：高强度塑料。

四、产品安全性评估invt英威腾CHF100A变频器在正常使用情况下，不存在对人体健康产生直接风险的物质。

然而，在使用过程中，建议用户遵循以下安全操作指南：1. 使用适当的个人防护装备，包括眼睛防护、手套和防护服。

2. 避免长时间接触高温散热器，以免烫伤。

3. 在维修或更换零部件时，确保设备已断电，并由专业人员操作。

4. 注意正确的电气接线，避免电击风险。

五、应急措施1. 眼睛接触：如不慎与产品中的化学物质接触到眼睛，应迅速用大量清水冲洗眼睛，并及时就医。

2. 皮肤接触：如不慎与产品中的化学物质接触到皮肤，应迅速用清水冲洗，并用肥皂清洗受影响区域。

3. 吸入：如不慎吸入化学物质，应迅速将患者移至空气新鲜处，并立即就医。

4. 吞食：如不慎吞食化学物质，应立即给予患者大量清水漱口，并及时就医。

六、环境保护措施invt英威腾CHF100A变频器的使用和维修不应对环境造成不可逆转的污染。

建议在报废或处理该产品时，应遵循相关环保法规，将废弃物投放至指定的回收站。
