通用变频器的参数设置及功能选择

变频器参数根本设置变频器应用领域涉及到钢铁行业，化工行业，汽车行业，机床行业，电机机械行业，食品行业，造纸行业，水泥行业，矿业行业，石油行业，工厂建筑等，它促进企业实现了自动化，节约了能源，提高了产品质量和合格率以及生产率，延长了设备使用寿命。

通过变频器的功能参数的设置调试，就可以实现相应的功能，一般都有数十甚至上百个参数供用户选择，在实际应用中，没必要对每一参数都进展设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进展参数的设定和调试。

变频器调试的好坏决定了变频器运行的稳定性、应用效果以及使用寿命等，最终关系到企业经济效益的大小，调好了可能大大节约费用，调不好可能损失沉重。

以下是作者在普传变频器使用中的经历总结，希望能供其他用户参考，使变频器能更好地推广使用，为企业带来更大的经济效益。

1变频器调试的步骤变频器能否成功地应用到各种负载中，且长期稳定地运行，现场调试很关键，必须按照下述相应的步骤进展。

1.1变频器的空载通电检验1〕将变频器的电源输入端子经过漏电保护开关接到电源上。

2〕将变频器的接地端子接地。

3〕确认变频器铭牌上的电压、频率等级与电网的是否相吻合，无误后送电。

4〕主接触器吸合，风扇运转，用万用表AC挡测试输入电源电压是否在标准标准内。

5〕熟悉变频器的操作键盘键,以普传科技变频器为例：FWD为正向运行键，令驱动器正向运行；REV为反向运行键,令驱动器反向运行；ESC/DISPL为退出/显示键，退出功能项的数据更改，故障状态退出，退出子菜单或由功能项菜单进入状态显示菜单；STOP/RESET为停顿复位键，令驱动器停顿运行，异常复位，故障确认；PRG为参数设定/移位键；SET为参数设定键，数值修改完毕保存，监视状态下改变监视对象；▲▼为参数变更/加减键，设定值及参数变更使用，监视状态下改变给定频率；JOG为寸动运行键，按下寸动运行，松开停顿运行，不同变频器操作键的定义根本一样。

授课计划
教学过程教学（或实训）内容
师生互动及授课达标分析
教师讲解
实训内容
学生训练
基本功能参数一览
2清零参数: 把参数的设定值返回到出厂的设定值
教师讲解
基本功能参数实训内容
学生训练
教师讲解实训内容
学生训练

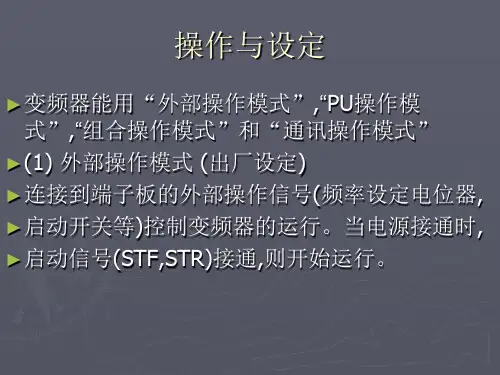

运行/控制
1.设定频率运行(例在30Hz运行)
教学过程教学（或实训）内容
师生互动及
授课达标分析学生训练
2.用设定用旋钮像调节音量一样运行
把Pr.30 扩张功能显示选择设定为1 扩张功能参数有效
把Pr.53 频率设定操作选择设定为1 设定用旋钮音量调节模式
操作实例运行中把频率从0Hz变到60Hz
3.参数设定把Pr.7的设定值从5秒变到10秒
教学过程教学（或实训）内容
师生互动及
授课达标分析教师讲解实
训内容
学生认识训
练
4.参数清零
参数清零CLr是扩张参数,把Pr.30设为1 拨动旋钮则显示出来
如果CLr 参数清零=1 ,按 SET 键参数被清零
5.显示输出电流
在显示模式下按下SET 键时输出电流被显示。

课堂小结
[大约3分钟]
总结实验内容及实验情况
课外作业
[大约2分钟]
1. 说明变频器基本参数的意义
2. 说明变频器参数设定方法
教研室主任：。

变频器参数的设定⏹频率信号参数：设定变频器运行频率:通用型变频器可以从以下几个方面来获得运行频率。

操作面板：⏹在变频器的显示面板上，都有频率增加和频率减少按键，通过它可以改变变频器的运行频率，这是一种数字设定频率的方式，由于这种方式不能在现场实时修改变频器的运行频率，因此，其应用范围受到一定的限制。

只能在单电机拖动且不经常修改运行频率的场合中使用。

模拟端子通用型变频器：⏹模拟端子基本都有电压输入和电流输入两种，电压输入有0~5VDC，0~10VDC，-5~5VDC，-10~10VDC等几种;电流输入基本上有0~20mA和4~20mA两种，可以任意设定其中的一种或多种输入，变频器内部用10位以上的A/D把它转换成数字量。

应用这种方式设定变频器的运行频率可以实现外控操作，且在现场可以实时修改，但是众所周知模拟量在传输过程中易受干扰，特别是电压信号，更易受干扰，造成系统运行不稳定，这里建议用电流信号;另外用模拟量设定运行频率，在纸机传动控制系统中还要解决速度同步问题。

数字端子：⏹这种设定频率的方式，各种品牌的变频器叫法不一，如ABB变频器叫电动电位器，而富士变频器叫上升/下降功能等，其实际上就是利用变频器本身的多功能数字输入端子来改变变频器的运行频率，且升/降速的速率可调。

这种方式在纸机传动系统中以八缸纸机应用最为典型。

通讯方式：⏹这种以串行通讯的方式设定变频器的运行频率在大型纸机传动系统中应用最为广泛。

常见的有RS-485或CAN总线等。

⏹当然，在通用型变频器的频率设定方式中，常见的是以上4种，这4种方式也并非独立存在，它们可以组合使用，例如ABB800系列变频器在设定频率时就可以用模拟量的代数和，多个模拟量的最大值，多个模拟量的最小值，模拟量的乘积，模拟量与通讯量的和等多种组合方式，在使用中，应根据实际情况，灵活运用。

2.2 控制命令：⏹它包括控制电机的起动/停止，电机的运行方向等。

起动/停止：⏹当系统准备就绪后(通电)，变频器处于待机状态，电机并没有运转。

前 言感谢您选用深圳市四方电气技术有限公司生产的E310系列通用型小功率变频器。

本手册为E310系列通用型小功率变频器的使用手册，它将为您提供E310系列变频器的安装、配线、功能参数、故障诊断与排除等相关细则及注意事项。

为正确使用本系列变频器，充分发挥产品的卓越性能并确保使用者和设备的安全，在使用E310系列变频器之前，请您务必详细阅读本手册。

不正确的使用可能会造成变频器运行异常、发生故障、降低使用寿命，乃至发生设备损坏、人身伤亡等事故！本使用手册为随机发送的附件，请妥善保管，以备今后对变频器进行检修和维护时使用。

由于致力于产品的不断改善，本公司所提供的资料如有变动，恕不另行通知。

目 录1. 产品介绍1.1. 变频器型号说明1.2. 变频器系列型号1.3. 产品外观及各部件名称说明1.4. 产品技术指标及规格2. 变频器的安装2.1. 安装环境要求2.2. 变频器安装尺寸3. 变频器的配线3.1. 配线注意事项3.2. 外围元器件的配线3.3. 变频器的基本配线3.4. 主回路端子的配线3.5. 控制回路端子的配线3.6. RS485接口与外接键盘接口的配线4. 面板操作4.1. 按键功能说明4.2. 面板操作方法4.3. 状态监控参数一览表4.4. 变频器的简单运行5. 功能参数表6. 功能详细说明6.1. 基本运行参数组6.2. 输入输出参数组6.3. 辅助运行参数组6.4. 多段速及高级运行参数组6.5. 高级功能参数组6.6. 通信功能参数组6.7. 拉丝机专用参数组7. 故障诊断与对策7.1. 保护功能及对策7.2. 故障记录查寻7.3. 故障复位附录Ⅰ：RS485自定义通信协议1.1. 概述1.2. 总线结构及协议说明1.3. 帧格式的描述1.4. 举例附录Ⅱ：四方电气MODBUS协议说明1.1. 协议格式解释1.2. 举例附录Ⅲ：制动电阻注意事项I 注意事项E310系列小功率通用型变频器适用于一般的工业单相及三相交流异步电动机。

前言感谢您购买江苏吉泰科电气股份有限公司的GK500系列通用变频器产品。

本用户手册详细介绍了GK500系列通用变频器的产品特征、结构特点、功能、安装、调试及维护等方面的内容。

使用前请务必认真阅读本手册中的安全注意事项，在确保人身及设备安全的前提下使用该产品。

目录前言 (1)第一章安全注意事项 (1)1.1安全事项 (1)1.2其它注意事项 (3)第二章产品信息 (4)2.1产品型号命名规则 (4)2.2产品铭牌说明 (4)2.3产品系列说明 (5)2.4产品技术规格 (5)2.5产品部件图 (7)2.6产品外形和安装尺寸及重量 (7)2.7操作面板外形尺寸 (8)2.8操作面板托板外形尺寸 (9)第三章安装及配线 (10)3.1安装环境 (10)3.2安装方向和空间 (10)3.3操作面板拆装及翻盖开合 (11)3.4产品外围器件 (12)3.5产品端子配置 (12)3.6主回路端子及配线 (13)3.7控制端子配线 (14)3.8控制端子功能说明 (15)3.9控制端子应用说明 (15)3.10信号切换跳线功能说明 (18)3.11配线中的EMC问题 (18)第四章操作和运行说明 (20)4.1操作面板的使用 (20)4.2操作面板按键功能 (20)4.3操作面板指示灯说明 (21)4.4面板电位器给定说明 (21)4.5提示信息状态 (21)4.6功能码参数设置方法 (22)第五章功能参数表 (23)第六章故障诊断及异常处理 (41)6.1故障原因及其对策 (41)第七章日常保养及维护 (44)7.1日常检查和保养 (44)7.2定期维护 (44)7.3易损部件的更换 (45)7.4变频器的存贮 (45)第一章 安全注意事项安全定义：本手册所涉及的安全标记说明：危险：由于没有按要求操作，可能导致火灾或人身严重伤害，甚至死亡的情况。

注意：由于没有按要求操作，可能导致中度伤害或轻伤，以及发生设备损坏的情况。

GK610系列通用变频器使用说明书1.序言感谢您购买江苏吉泰科电气股份有限公司的GK610系列变频器产品。

本用户说明书介绍了GK610系列变频器的产品特征、结构特点及功能等方面的内容。

使用时请务必保证产品外壳及所有安全遮盖物安装的完整性，并按说明书要求的内容操作。

如果您使用中有问题，请联系公司技术服务部。

2.产品铭牌说明3.产品系列说明电压等级变频器型号功率等级（kW ）输出电流（A ）三相输入电流（A ）单相输入电流（A ）电机（kW ）制动单元220VGK610-2S0.4B 0.4 2.6/ 5.50.4标准内置GK610-2S0.75B 0.75 4.5/9.20.75GK610-2S1.5B 1.57.5/18 1.5GK610-2S2.2B 2.210/23 2.2380VGK610-4T0.75G/1.5LB 0.75G 0.75 2.5 3.5/0.751.5L 1.5 3.8 5.0/ 1.5GK610-4T1.5G/2.2LB 1.5G 1.5 3.8 5.0/ 1.52.2L 2.2 4.8 5.5/ 2.2GK610-4T2.2G/3.7LB 2.2G 2.2 5.5 6.0/ 2.23.7L 3.78.010/ 3.7GK610-4T3.7G/5.5LB 3.7G 3.7910.5/ 3.75.5L 5.51114/ 5.5GK610-4T5.5G/7.5LB 5.5G 5.51314.6/ 5.57.5L 7.51620/7.5GK610-4T7.5G/11LB7.5G 7.51720.5/7.511L112125/114.产品技术规格功率输入额定电压、频率单相220V 50/60Hz三相380V 50/60Hz允许电压波动电压持续波动±10%，短暂波动-15%～+10%，电压失衡率<3%220V 电压等级：170V ～240V ；380V 电压等级：330V ～440V ；输出电压三相：0～额定输入电压，误差小于±3%输出频率0.00～600.00Hz ，单位0.01Hz 过载能力150%1分钟；180%10秒；200%0.5秒运行控制方式V/F 控制；异步电机无PG 矢量控制1；异步电机无PG 矢控制特性量控制2；同步电机无PG 矢量控制调速范围1:100（V/F 控制，异步电机无PG 矢量控制1）1:200（异步电机无PG 矢量控制2，同步电机无PG 矢量控制）速度控制精度±0.5%（V/F 控制）；±0.2%（无PG 矢量控制）速度波动±0.3%（无PG 矢量控制）转矩响应<10ms （无PG 矢量控制）起动转矩0.5Hz ：180%（V/F 控制，异步电机无PG 矢量控制1）0.25Hz ：180%（异步电机无PG 矢量控制2，同步电机无PG 矢量控制）基本功能起动频率0.00～600.00Hz 加减速时间0.00～60000s 载波频率0.7kHz ～16kHz频率设定方式数字设定+操作面板∧/∨；数字设定+端子UP/DOWN ；操作面板电位器；通讯设定；模拟设定（AI1）；端子脉冲设定起动方式从起动频率起动；先直流制动再起动；速度搜索起动停机方式减速停机；自由停车；减速停机+直流制动能耗制动能力制动单元动作电压：220V 电压等级：325～375V ；380V 电压等级：650～750V 使用时间：0.0～100.0s直流制动能力起始频率：0.00～600.00Hz ；制动电流：0.0～100.0%；制动时间：0.0～30.00s输入端子四个开关量输入端子，其中一个可作高速脉冲输入。

●安装时注意事项STARVERT-iH标准规格 ------------------------------------------------ 7 200V级变频器 ------------------------------------------------------- 7 380V级变频器 ------------------------------------------------------- 8第一章安装及基本运行 -------------------------------------------- 9 第一节安装 ------------------------------------------------------------ 11 1.1 检查验收 --------------------------------------------------------- 11 1.2 安装环境 --------------------------------------------------------- 11 1.3 变频器安装 ------------------------------------------------------- 12 1.4 机型及尺寸 ------------------------------------------------------- 13 第二节基本接线方法 ---------------------------------------------------- 15 2.1 电源端子排 ------------------------------------------------------- 15 2.2 控制端子排 ------------------------------------------------------- 16 2.3 基本接线图 ------------------------------------------------------- 17 第三节输入器的使用 ---------------------------------------------------- 18 3.1 控制参数组 ------------------------------------------------------- 18 3.2 输入器 ----------------------------------------------------------- 19 第四节操作运行方法 ---------------------------------------------------- 23 4.1 试运行 ----------------------------------------------------------- 24 4.2 使用输入器操作运行 ----------------------------------------------- 25 4.3 使用端子排操作运行 ----------------------------------------------- 26 4.4 使用端子排和输入器操作运行 --------------------------------------- 27 4.5 多步速度运行 ----------------------------------------------------- 29第二章功能说明 ------------------------------------------------- 31第一节控制参数简要 ---------------------------------------------------- 33 1.1 运行组 ----------------------------------------------------------- 33 1.2 功能组 ----------------------------------------------------------- 34 1.3 输入/输出组 ------------------------------------------------------ 37 第二节控制参数说明 ---------------------------------------------------- 40 2.1 运行组 ----------------------------------------------------------- 40 2.2 功能组 ----------------------------------------------------------- 42 2.3 输入/输出组 ------------------------------------------------------ 65第三章维护和故障处理------------------------------------------ 77第一节维护 ------------------------------------------------------------ 79 1.1 维护时注意事项 --------------------------------------------------- 79 1.2 日常检查 --------------------------------------------------------- 79 1.3 定期检查 --------------------------------------------------------- 80 第二节故障显示和处理方法 ---------------------------------------------- 81220V级变频器- 7 -380V级变频器- 8 -第1章安装及基本运行安装及基本运行第1章安装及基本运行1. 安装1.1 查验产品#在安装变频器前,应先确认如下事项.如有问题,应立即同本公司或购货代理店取得联系.- 所购产品是否和订货内容相符 ?- 所购产品在托运中损坏与否 ?# 本公司的变频器型号, 各符号定义如下, 请仔细辨认是否正确.# LG 变频器# 适用电机最大功率# 变频器系列名# 输入电压等级(21.2 安装环境同其它设备一样，STARVERT - iH 变频器也应安装在良好的工作环境中使用，以保证良好的使用效果. 为此, 请用户注意如下事项:# 变频器周围温度应保持在-10～40℃之间. 如安装在配电盘内, 则必须采取必要措施(使用电风扇等), 以保证变频器工作温度不高于40℃.# 变频器最好的安装环境，应是干燥，清洁，无腐食性气体和无机械振动的场所.# 要避免阳光直射, 也要防止铁屑、水滴等物落入变频器内.- 11 -1.3 变频器安装# 为使变频器冷却充分, 必须竖直安装, 而且必须保留变频器左右各5厘米, 上下各15厘米散热空间.A：15Cm以上B： 5Cm以上- 12 -1.4 机种别安装尺寸SV 030iH - 2 / SV 037iH - 2/ SV 045iH - 2/ SV 055iH - 2 SV 030iH - 4 / SV 037iH - 4/ SV 045iH - 4/ SV 055iH - 4 SV 075iH - 4 / SV 090iH - 4/ SV 110iH - 4/ SV 132iH – 4 SV 160iH – 4 / SV 220iH – 4 / SV 315iH – 4/ SV 375iH - 4- 13 -- 14 -2. 基本接线2.1 电源端子排注意：变频器工作在高频开关状态，其漏感有可能在散热板上或在壳体上感应出危险电压.为了防止触电危险,请将箱体上的E端子可靠接地.请务必接地! - 15 -12.2 控制端子排- 16 -2.3基本接线图制动单元(选件)*4电机正方向运行/停止 模拟显示(0-10V) *2反方向运行/停止紧急停止 输出电压(或电流) 故障复位 模拟显示(0-10V) 多步速度1 (FM, LM, 公共端子) 多步速度2 IO 模拟量电流输出 多步速度3 (多功能接点输入) 5G ( 4～20mA ) 多步加减速1多步加减速2多步加减速3 接点输入公共端子金属隔离皮连接端子(注)1. ● : 主电路接线端子, ○ : 控制电路接线端子2.模拟量输出电压可调到12V.3.外给定信号可以是电压信号也可以是电流信号,还可以是电压信号+电流信号(参阅功能设置) - 17 -1A1B 2B2A 故障信号接点输出 AC 250V, 1A 以下DC 30V, 1A 以下 多功能接点输出2 多功能接点输出1 故障信号接点输出AC 250V, 1A 以下DC 30V, 1A 以下(速度给定用电源) +11V 10mA 频率给定电位器1W 1k Ω速度给定输入4-20mA(250Ω)速度给定输入0-10V(1k Ω) VR, VI, I 公共端子(0V) 外给定输入 *3OC1OC2 OC3EG 多功能输出1出厂时设置为"速度一致信号"多功能输出2 出厂时设置为 "速度达到信号" 集电极开路 24V, 50mA 多功能输出3出厂时设置为"过载报警信号" 多功能输出共用端子L1 N 输出频率3. 输入器的使用方法3.1 控制参数组STARVERT-iH系列变频器中, 为用户方便, 配有液晶显示输入器(以下简称液晶输入器或称输入器).为了使用户在各种应用场合方便选用更多实用参数，将各参数分为三个组群. 其名称、主要内容及输入器中的表示方法分别表述如下:有关各组项目的详细内容，请参阅第2章功能说明.- 18 -3.2 输入器因为晶输入器能够同时显示32个英文字母和数字, 所以可直接显示和确认各设定值和相关内容.现将液晶输入器的外形和各部分的功能介绍如下.显示各种数据及状态数据设置开始数据设置结束各组间转移从功能组首项转到移位: 设置数据时效下一组首项STARVERT-iH正向运转指令键: 项间转移: 转到下一项键(数字式)操作模数据设置: 数据增值式时有效正向运转LED指示灯:正向运行中点亮,正向加/减速中闪烁反向运转指令键: 停止指令键: 键(数字式)操作模键(数字式)操作模式时有效式时有效反向运转LED指示灯: 停止LED指示灯: 反向运行中点亮, 停止中点亮,反向加/减速中闪烁有故障时闪烁项间转移: 转到上一项复位键: 故障时数据设置: 数据减值复位之用- 19 -........输入器中各组、各项间转移运行组功能组输入输出组(DRIVE GROUP) (FUNCTION GROUP) (I/O GROUP)转移方法1: 如上图所示, 可使用[MODE]、[▲]、[]键转移.转移方法2: 在功能组、输入输出组中设有跳转项(Jump Code为00项). 00项具有直接跳项功能.在00项中先按[PROG]键, 然后用[▲]、[]键选好希望项号, 再按[ENTER]键, 可直接跳入希望项目中. 这种方法比起多次重复使用[]键, 较为方便.- 20 -DRV Manual K/T00 FWD 60.00HZMODEFUN Jump Code00 45I/O Jump Code00 1DRV Acc. Time01 10.0 sec▼MODEMODE▼MODEDRV Dec. Time02 10.0 secDRV Current03 10.0 ADRV Speed04 1800 rpm▼MODE▼MODE▼MODEDRV Fault05 No FaultMODEFUN Freq. Set01 key▼MODE▼MODEFUN Run/Stop Set02 keyFUN Freq. Max03 50.00 HZFUN Freq. Base04 50.00 HZ▼MODE▼MODE▼MODEFUN Para. Lock69 0I/O P1 Input01 SPD-L▼MODE▼MODEI/O P2 Input02 SPD-MI/O P3 Input03 SPD-HI/O P4 Input04 ACCT-L▼MODE▼MODE▼MODEI/O P5 Input05 ACCT-M▼MODEI/O DA Adj.59 100%用输入器修改参数首先进入欲修改组该当项目中.按下[PROG]键, 光标()闪烁, 使用[▲]、[]键选好参数, 再按[ENTER]键保存新参数.(注)修改参数无效时, 可能原因有:1. 是运行中不可更改的参数(请参阅功能提要).2.已设定为参数锁定模式(Lock).例1) 将加速时间从10秒改为15秒转入希望项目设定方式: 出现光标 ()将光标移到希望位置增加参数. . .选好新参数储存新参数: 光标消失- 21 -DRV Manual K/K 00 FWD 60.00HZ PROGDRV ACC. Time01 10.0 sec DRV ACC. Time01 10.0 secDRV ACC. Time01 10.0 sec DRV ACC. Time 01 11.0 secDRV ACC. Time01 15.0 sec DRV ACC. Time 01 15.0 sec ENTER例1)将运行指令模式从输入器操作改为端子排操作.转到功能组(FUN)进入02项目将内容从“Key”改为“Terminal-1”初始状态(主菜单-运行组-首项)移到功能组(FUN)首项(00项)使用[▲]键移到02项设定方式: 出现光标()闪烁修改参数保存数据,光标消失移到组首使用[MODE]键回到初始状态确认修改结果如上所述的例子中, 使用[ ]键移动字位, 比起多次重复使用[▲]、[]键方便得多. - 22 -DRV Manual K/K00 FWD 60.00HZMODEFUN Jump Code00 45FUN Run/Stop set02 keyFUN Run/Stop set02 keyPROGFUN Run/Stop set02 Terminal-1FUN Run/Stop set02 Terminal-1ENTERFUN Jump Code00 45MODEDRV Manual T/K00 FWD 60.00HZMODE4. 变频器运行操作方法STARVERT-iH系列变频器有如下多种操作运行模式. 请根据不同的应用场合, 选用合适的操作运行方式.- 23 -4.1 试运行下面利用变频器和电动机, 说明 如何使用输入器简单操作变频器 运行. R S T U V W E L1 L2 N 将三相电源和电动机,连接到变频器 电源端子排对应端子上,如左图所示. 若不使用直流阻抗, 须将端子L1和 L2连接起来.频率给定方法及运行指令方法设置为 键操作模式(Key).(请确认,功能组01 项及功能组02项是否已设置为键操作模式(Key).为了设定试运行频率为5赫兹, 先敲一下[PROG]键, 然后使用[▲]、[] 键调整给定频率为5.00赫兹, 再按一 下[ENTER]键即可.按下[FWD]键,电动机开始正向运转.按下[STOP]键,电动机停止运转.如果电动机的运转方向不正确, 则切 断电源后, 请调换变频器输出侧U 、V 两相接线.- 24 -3相220/380V 电机直流电抗 DRV Manual K/K00 FWD 60.00HZ DRV Manual K/K 00 FWD 5.00HZ4.2 使用输入器操作运行。

欧瑞E1000系列通用变频器使用手册目录1.引言1.1 系统概述1.2 术语定义2.安装准备2.1 产品检查2.2 安装环境要求2.3 安装步骤3.硬件连接3.1 电源连接3.2 控制信号连接3.3 电机连接4.参数设置4.1 参数调整前准备4.2 常用参数设置介绍4.3 参数设置步骤5.运行与调试5.1 通电测试5.2 运行正常与常见故障处理6.高级功能6.1 多级控制6.2 过载保护设定6.3 内外控切换7.维护与保养7.1 维护计划7.2 清洁维护7.3 紧急故障排除8.附录8.1 故障代码解析表8.2 参数设置表8.3 接线图8.4 故障排除流程图1.引言1.1 系统概述欧瑞E1000系列通用变频器是一款用于电机控制的装置，可实现电机的变频、调速等功能。

本手册旨在提供详细的使用说明，以帮助用户正确安装、设置和维护E1000系列变频器。

1.2 术语定义在本手册中，以下术语定义适用：- 变频器：指欧瑞E1000系列通用变频器。

- 控制信号：指用于控制变频器运行的电信号。

2.安装准备2.1 产品检查在安装之前，用户应先检查所购买的变频器是否完好，并确认是否包含以下配件：- 变频器主机- 电源线- 控制信号线- 接线端子2.2 安装环境要求在安装变频器时，请确认满足以下环境要求：- 温度范围：-10℃至+40℃- 相对湿度：不超过90%- 安装位置：应远离高温、潮湿、尘埃、腐蚀性气体等环境2.3 安装步骤遵循以下步骤进行变频器的安装：1.将变频器安装在平稳的表面上。

2.使用螺丝固定变频器主机。

3.连接电源线。

4.连接控制信号线。

5.连接电机。

3.硬件连接3.1 电源连接在连接电源之前，请确保电源线与变频器主机的电源输入端子匹配，并遵循以下步骤进行连接：1.将电源线的插头插入变频器主机电源输入端子。

2.确保电源线牢固连接，并检查是否有松动或断开的情况。

3.2 控制信号连接在连接控制信号之前，请确保控制信号线与变频器主机的控制信号端子匹配，并遵循以下步骤进行连接：1.将控制信号线的插头插入变频器主机控制信号输入端子。

MD380系列通用变频器用户手册MD380系列通用变频器用户手册1.引言本用户手册是针对MD380系列通用变频器的使用指南。

本手册将介绍如何正确安装，配置和操作MD380变频器，以确保其正常运行和性能。

2.产品概述本章节介绍MD380系列通用变频器的基本信息，包括产品特点，技术规格和适用范围等。

2.1 产品特点- 高性能：MD380变频器具有高效的功率转换和控制能力，适用于各种工业应用场景。

- 高可靠性：采用先进的电路和控制技术，保证设备的长期稳定运行。

- 多功能：支持多种控制模式，包括V/F控制、矢量控制等，满足不同应用需求。

2.2 技术规格- 输入电压范围.220V/380V/440V，50Hz/60Hz- 输出功率范围：0.75kW - 500kW- 控制方式：V/F控制、矢量控制- 通信接口：RS485、Modbus等- 过载能力.150%额定电流，1分钟2.3 适用范围MD380系列通用变频器适用于各种需要变频调速的工业设备，如电动机、风机、泵等。

3.安装与接线本章节将详细介绍MD380变频器的安装和接线方法，包括电源接线，控制信号接线和外部设备连接。

3.1 电源接线- 将变频器的输入端与电源端连接，确保电压和频率匹配。

- 使用正确的电源线规格并保证良好的接地。

3.2 控制信号接线- 根据不同的控制模式，正确连接控制信号线，如起动/停止信号、调速信号等。

3.3 外部设备连接- 如果需要连接外部设备，如温度传感器、压力传感器等，根据设备的要求进行接线。

4.参数配置与调试本章节将指导用户如何进行MD380变频器的参数配置和调试，以达到最佳的性能和控制效果。

4.1 参数配置- 进入变频器的参数设置界面，根据设备和应用的要求进行相关参数的配置，如变频范围，加速、减速时间等。

4.2 调试方法- 执行变频器的自动调试程序，或者手动进行相关功能的测试和调试，如电流、转速、温度等。

5.故障诊断与处理本章节将介绍MD380变频器可能出现的故障类型和相应的故障诊断与处理方法。
