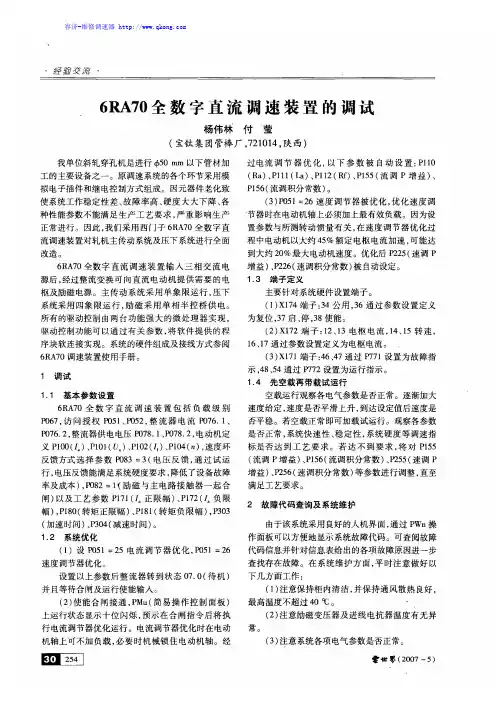

一. 送电前检查装置和电机辅助电源系统送电检查接地线和辅助电源零线检查电机绝缘检查和编码器安装检查电机电枢绕组和励磁绕组对地绝缘和电阻检查检查装置风机和柜顶风机电源和转向检查电机风机电源和转向装置电源和控制电源检查编码器电源和信号线检查二. 基本参数设定(计算机或PMU单元完成) 1.系统设定值复位及偏差调整用PMU执行功能P051= 21，调用缺省的工厂设置参数构成基本参数文件用P052=0显示那些与初始工厂设置不同的参数。
合上装置控制电源和操作控制电源执行P051=21，偏差调整(P051=22)同时进行，参数P825.02被设置。
2.整流装置参数设定 P067=1-5 选择负载过负荷周期，见手册，当本参数大于1时，整流器额定直流电流R072.01将变为所选周期内的基本负载值，P075参数必须设定为 1或2。
一般情况下，装置的计算的晶闸管温升包容上述过载周期 P075=0 不允许装置过载，装置最大输出电流被限制在额定直流电流 R072.01 =1 电枢电流最大值被限制在P077*1.8*整流器额定直流电流R072.01，当计算的晶闸管温升超过允许值时，报警A039激活，电枢电流给定自动自动减小到整流器额定电流R072.01。
=2 整流器电枢电流最大值被限制在 P077*1.8*整流器额定直流电流R072.01当计算的晶闸管温升超过允许值时故障F039被激活。
本参数根据电机额定参数值和使用工况从保护装置过载的角度出发进行设置，本参数与P067共同作用，对装置的过负荷周期进行设定。
P078.01= 630V主回路进线交流电压作为判断电压故障的基准值 P078.02= 380V，励磁进线电压作为欠压或过压的判断门槛电压，相关参数见P351，P352，P361-P364. 3.电机参数设定 P100(F)= 额定电动机电枢电流(A) P101(F)=额定电动机电枢电压(V) P102(F)= 额定电动机励磁电流(A) P103(F)=最小电机励磁电流(A)必须小于P102的50%.在弱磁调速场合一般设定到防止失磁的数值. P110电枢回路电阻，P111电枢回路电感，P112励磁回路电阻：在优化过程自动设定。
西门子6RA70直流调速器快速设置方法如下：西门子6RA70直流调速器是全数字式整流器,输入为三相电源,额定电枢电流从15A到2200A.紧凑型整流器可以并联使用,提供高至12000A的电流,励磁电路可以提供最大85A的电流(此电流取决于电枢额定电流) 昆山科瑞艾特电气有限公司/电话0512/50132715 (1)6RA70调速器参数设置及自优化调试设置P051=21; 恢复出厂设置(如果您不确定修改了哪些参数,可以使用此设置)P051=40; 允许修改参数P052=3 ; 显示所有参数P100=电枢额定电流P101=电枢额定电压P102=励磁额定电流P104,P105,P106,P107,P108,P109,P114,默认值P082=1,励回路和主回路接触器一起合闸P083=3,速度反馈信号由EMF提供,1=XT104 XT103提供(测速反馈),2=编码器反馈如果选择P083=2,那么请设置以下参数P140=1,编码器类型1P141=1024,编码器脉冲数P142=1 ,编码器输出P143=3000,设置电机的最大运行速度如果选择P083=1,那么请设置以下参数P741=测速发电机反馈电压. 算法:例如测速电机铭牌110V 2000转,电机额定转速1500转,那么请设置P741的电压为83V.一、西门子直流调速器6RA70启动相关参数（1）访问权限：P051 =0 参数不能更改=40 参数可更改P052 =0 只显示不是工厂设定值参数=3 显示所有参数（2）调整直调额定电流：直流调速器额定电枢直流电流必须通过设置参数P076.001(百分数)或参数P067来调整。
直流调速器额定励磁直流电流必须通过设置参数P076.002(百分数)来调整。
（3）调整实际直流调速器供电电压：P078.001 电枢回路供电电压P078.002 励磁回路供电电压（4）输入电机参数：P100电枢额定电流P101电枢额定电压P102 励磁额定电流P104速度n1P105电枢电流I1P108最大运行速度n3P109和速度有关的电流限幅的控制激活P114电动机热时间常数（min）（5）实际速度检测：①使用模拟测速机运行：P083(速度实际值的选择) =1 ；速度实际值由“主实际值”通道(K0013)提供(端子 XT.103，XT.104)。
拆箱6RA70参数设置与调试6RA70装置的调试步骤大致分为以下几个步骤：1、外部逻辑组态2、6RA70参数设置3、电枢回路的升压试验4、励磁回路试验5、电机空负荷单转6、电机热负荷调试下面就上述几个方面进行分析，并按照调试顺序逐一细解：一、外部逻辑组态在这一步工作之前，首先要确认：1.1 外部进线端子没有短路；1.2 所有柜内断路器上下进线没有短路，用万用表的200欧姆电阻档测量，无相间短路也无对地短路，确认稳压电源24V无短路；1.3 在未能确认现场接线正确与否的情况下，先将所有往现场送电的控制操作电源全部断开（电机风机及磁场、电枢线要先确认，可不断），确保柜内电源不送至柜外，尤其是急停，外部油、风温的信号。
例如，600，U34，P15，M15都要断开。
1.4 在确保上述无误的情况下，将外部控制电源，操作电源，励磁电源依照先后顺序送电至端子，在端子上测量电压等级，正确的情况下再进入下一步。
1.5 先将6RA70控制电源合上（Q31），注意观察6RA70箱内部有无冒烟，打火及异常糊味，同时将6RA70的P参数找到P051，调整P051＝21，按P键使6RA70的参数全部恢复至出厂设置。
这一步在任何场合或传新的参数时都必须执行，以防止个别参数被修改，下传的参数不能覆盖原有参数。
1.6 将Q32脉冲功放电源（DC24V）合上，将Q33（DC24V信号电源）合上，用万用表测量稳压电源的DC24V是否正确，注意：万用表笔测量的量程及表笔插孔位置，以及+、－表笔的顺序。
在这一步中，要注意观察S7-200的电源指示灯是否已经点亮，而且是变绿色，当变为黄色时，将S7-200的控制盒（小盖板）打开，将开关拨至RUN状态，S7-200的运行指示灯就变为绿色了。
1.7 将Q35合上，柜内风机运行，用很薄的软纸试一下风机的运行方向，柜内风机应该是往柜内排风，因此将纸放置于散热风孔处应该是往里吸的。
如果风向反了，将风机开关（Q35）的出线电源A、B相（U35、V35）调换位置，再次试验风向。
