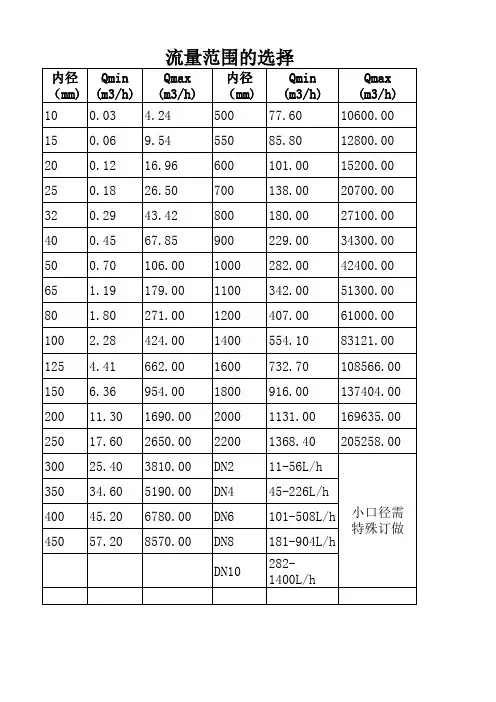

电磁流量计流量范围

金湖立创自控设备有限公司电磁流量计使用说明书电磁流量计描述电磁流量计适用于测量几乎所有电传导液体，以及泥、浆糊和泥浆的流量测量。

前提是被测介质至少要有某个最小电导率。

温度、压力、粘度和密度对测量结果没有影响。

只要选择适当的管道衬里材料与电极材料，也可以用来测量腐蚀性介质。

介质中的固体颗粒不会影响测量结果。

流量传感器与智能转换器整体地或者分离地组成一个完整的流量计。

应用电磁流量计主要应用在以下领域：●清水、污水●电力生产和分配●化工和工业制药●食品工业特点流量的测量是应用电磁原理在水的密闭回路中完成的，与超声波式相比，精度更高。

重要属性如下：●无活动部件，不存在磨损●流程的测量范围是1：100●无澄清段或流量加强装置●应用于测量各种导电液体的流速●测量结果不受温度、压力、粘度和密度等物理特性影响●强耐腐蚀，耐磨损能力●可测量正向/反向流量●大液晶屏，人性化操作介面，使用简单●持久EEPROM，用于掉电时保存配置参数与测量资料●支持MODBUS/HART通信协议●宽工作电压范围●自我诊断工作原理电磁式流量计的流量测量原理基于法拉第电磁感应定律：当导电液体流过围在磁场中的测量管时，在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。

流量计由传感器和转换器二部分组成。

转换器传输励磁电流到传感器内部的线圈，从而在传感器测量管内产生磁场，然后流过测量管的导电液体因切割磁力线而产生感应电动势，而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器，转换器将信号进行滤波、放大、运算、变换后，得出被测介质的流量值。

最后，转换器输出与流量测量值成正比的标准电流信号或频率信号。

技术规格显示多达8位元液晶显示，实时时钟显示各种流量资料，可选m3或L显示单位结构嵌入式类型设计，一体或分体式类型测量介质液体或固液二相流体，电导率>0.5μs/cm2测量范围0.05m/s～12m/s测量精度在0.1m/s～10m/s范围之间精度为0.5%口径（mm）6mm~2000 mm公称压力PN6，PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420等可选输出信号4~20mA或频率通信RS485，支持MODBUS通信协议（非标配）、支持HART通信协议（可选）连接口径DN6~DN2000为法兰连接连接标准适用于各种管道法兰标准（例如：BS EN1092-1）产品标准精度要求符合EN1434-1：2003标准CE认证根据LVD 2006/95/EC，及EMC 2004/108/ECEN 61326-1：2006辐射标准(申明符合BS EN50081-1)EN 61326-1：2006抗干扰性标准(申明符合BS EN50082-1)EN 61010-1：2001，安全–第一部份：一般要求防护等级一体式时为IP65，分体式时为IP67或IP68（可选）供电电源AC86～220V或者DC24V（可选）环境温度5~55℃环境湿度<85 % r.h (非冷凝)电磁式流量传感器传感器的外壳是碳钢焊接的，只有电极和衬里与介质接触。

表 2 D 型传感器外形尺寸及口径、公称压力、衬里材料一览表 口径 （mm） 6 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 0.6 1.0 √ √ √ √ √ √ √ √ √ 700 800 900 1000 1200 1.6 4.0 公称压力 （MPa） FEP √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ 500 550 600 300 350 400 450 250 200 150 95 105 115 140 150 165 185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230 1405 155 160 166 180 190 201 220 235 254 284 314 369 430 480 540 595 640 700 800 910 1020 1120 1230 1450 65 75 85 100 110 125 145 160 180 210 240 295 350 400 460 515 565 620 725 840 950 1050 1160 1340 12×22 16×26 20×26 20×26 20×30 24×30 24×33 28×33 28×36 32×33 12×22 8×22 8×18 4×18 4×14 Ne 衬里材料 Po PTFE L 外形尺寸（mm） D 90 H 145 K 60 连接尺寸 N×Φ

电磁流量计与差压流量计的优缺点比较引言流量计在工业生产和生活中扮演着重要的角色。

常用的流量计包括电磁流量计和差压流量计。

它们在测量流体流量方面具有独特的优势和不足，本文将在这两种流量计之间进行比较和楚断。

电磁流量计电磁流量计采用法拉第电磁感应原理测量导电液体的流量。

它是一种仪器，可以通过迈克耳孙电路产生磁场，当导电液体通过磁场时，会在液流方向上感生出电势，并通过电极测量出来。

电磁流量计具有以下优点：优点1.精度高：电磁流量计可以在无需维护的情况下持续稳定地测量流体流量，并且具有非常高的精度，误差很小，通常在0.5%以内。

2.适用范围广：电磁流量计可以用于高粘度液体，如果汁、油和糖浆等多种不同类型的导电液。

3.可靠性高：电磁流量计的传感器没有移动部件，因此可以长期稳定运行，同时中间没有接头使得它具有很高的可靠性。

4.测量通常不受环境影响：电磁流量计不受流体温度、压力、密度、黏度和电导率的影响，可以正常测量。

缺点1.价格高：电磁流量计通常价格较高，不适用于一般需求的场所。

2.只能够测量导电性高的液体：电磁流量计主要用于液体的测量，而且不适用于含有磁性杂质的液体。

3.灵敏度低：电磁流量计在测量低流速状态时性能较差。

4.需要安装直管段：电磁流量计需要在进口和出口处安装大量的直管段以保持流动状态，并使液体流速分布均匀。

差压流量计差压流量计是用差压原理测量流体流量的仪器。

通常它由一个管道、一个测压装置和读数器等组成。

差压流量计实际上是读取流体在管道中的流速和流体的密度后估算出流量。

它具有以下优点：优点1.易于使用: 差压流量计结构简单，操作容易，不需要使用复杂的技能。

2.价格较低: 差压流量计价格较低，适用于一般需求的场所。

3.适用范围广: 差压流量计广泛应用于气体、液体及蒸汽等的流量测量。

4.测量精度较高: 差压流量计精度较高，误差一般在2%以内。

缺点1.对运行环境要求较高: 由于差压流量计是通过压力读数进行估算，因此应用场所的环境对测量结果影响较大。

第 3 章 安装...................................................................................................11 3.1 安装提示..........................................................................................11 3.2 存放..................................................................................................11 3.3 安装要求..........................................................................................11 3.4 管路设计..........................................................................................11 3.5 传感器安装工艺............................................................................. 13 3.6 热量表安装要求.............................................................................. 16 3.7 机械安装..........................................................................................18 3.7.1 流量计管道的安装.............................................................. 18 3.7.2 注意事项.............................................................................. 18 3.7.3 流量计的安装...................................................................... 20 3.8 管道式电磁流量计的传感器与转换器尺寸................................. 21
