电磁流量计量程范围

智能电磁流量计使用说明书目录1、概述 (1)2、结构 (1)3、功能特点 (2)4、工作原理 (3)5、主要参数及技术指标 (4)6、转换器结构电路 (5)7、转换器接线与操作 (5)8、仪表参数设置 (16)9、红外手持遥控键盘介绍 (26)10、报警信息 (26)11、流量计的安装 (27)12、自诊断信息及故障排除 (34)13、故障分述和案例 (36)1、概述电磁流量计是一种电磁感应式流量仪表，依据JB/T9248-1999《电磁流量计》设计，适用于电导率大于5μs/cm导电液体的流量计算；公称通径范围为10mm 至3000mm，是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。

它由传感器和智能转换器两部分组成。

电磁流量计有着广泛的用途，在满足现场监测显示的同时可输出标准电流信号(4-20mA)或脉冲信号，符合HART通讯协议，供记录、调节、控制用；可关泛应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造等行业工艺管道内导电介质的液体流量计量；除测量一般导电液体外，根据用户特殊需要，还可测量导电的液固两相流，高黏度液体及盐类、强酸、强碱等液体的流量。

2、结构2.1 传感器传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。

（1）测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。

（2）测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。

（3）励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。

（4）铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。

（5）壳体：仪表外包装。

2.2 转换器：即为智能二次表，其将流量信号放大处理¾单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。

2.3 产品组装形式：其分为一体型和分体型两种形式。

电磁流量计不工作的时候怎么保养电磁流量计在停机即不使用的时候，我们要对电磁流量计采取科学合理的维护和保养方法。

很多人发现在购买电磁流量计使用一段时间以后，再次使用发现测量数据的不准确。

其实这不是电磁流量计本身存在的质量问题。

是因为使用者没有按照说明书中的方法保养和维护。

一、电磁流量计维护之零点检查和调整电磁流量计投入运行前，通电后必须在电磁流量传感器充满液体静止状态下调整零点。

投入运行后亦要针对使用条件定期停流作零点检查；尤其对沉淀、易污染电极，含有固相的非清洁液，在运行初期应多作检查，以获得经验确定正常检查周期。

交流激磁方式的电磁流量计与矩形波激比，更易产生零点漂移，因此更要注意检查和调整。

举两个沉积层产生故障的应用失误的例子。

一个是石油钻探固井工程中，灌注水泥浆的流总量是重要工艺参数，经常用高压电磁流量计。

仪表间歇使用，用毕后以清水冲洗传感器测量管，其余时间是空管。

由于清洗不彻底，测量管内壁残留水泥浆固化成薄层，近二个月积聚形成绝缘层，包覆了整个电极表面，导致运行不正常到最终不能工作。

另一个是电解切削工艺验装置上，用电磁流量计控制饱和食盐水流量，间隙使用一段时期后发现流量信号渐渐减弱，2个月后信号为零。

原因是电解切削过程中氧化铁沉积管壁，形成短路所致。

清除层积即立即恢复正常。

二、电磁流量计维护之定期检查传感器电性能首先，粗略地测量电极间电阻。

断开传感器与转换器间信号连线，传感器内充满液体，用万用表测量两电极与接地端的电阻值，是否在制造厂规定值范围内，且所测得两值大体相同。

记录下首次测量的电阻值，此值对以后判断传感器故障原因(如沉积层是导电的还是绝缘的)是有用的。

其次，将传感器放空液体，擦净内壁，待完全干燥后用兆欧计测量两电极和接地端子间的电阻。

最后，检查激磁线圈绝缘电阻，卸下传感器激磁线圈，将端子与转换器间接线，用兆欧计测量线圈的绝缘电阻。

电磁流量计的优点：1、电磁流量计的变送器结构简单，没有可动部件，也没有任何阻碍流体流动的节流部件，所以当流体通过时不会引起任何附加的压力损失，同时它不会引起诸如磨损，堵塞等问题，特别适用于测量带有固体颗粒的矿浆，污水等液固两相流体，以及各种粘性较大的浆液等.同样，由于它结构上无运动部件，故可通过附上耐腐蚀绝缘衬里和选择耐腐材料制成电极，起到很好的耐腐蚀性能，使之可用于各种腐蚀性介质的测量。

电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。

1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。

广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。

电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

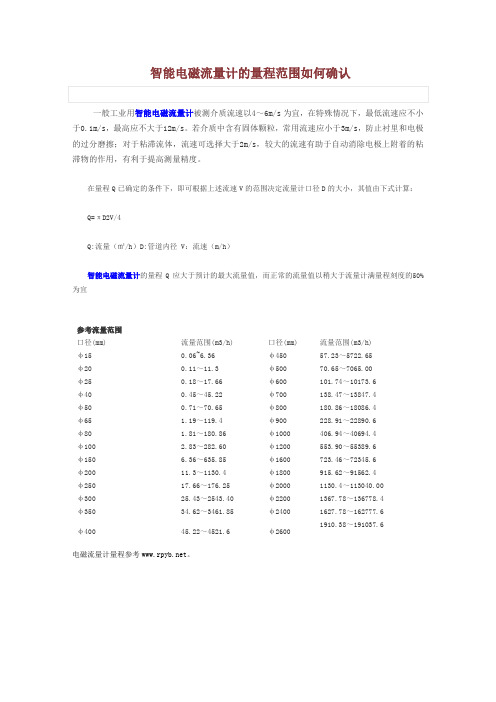

智能电磁流量计的量程范围如何确认一般工业用智能电磁流量计被测介质流速以4～6m/s为宜，在特殊情况下，最低流速应不小于0.1m/s，最高应不大于12m/s。

若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：Q=πD2V/4Q:流量（㎡/h）D:管道内径 V：流速（m/h）智能电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜参考流量范围口径(mm) 流量范围(m3/h) 口径(mm) 流量范围(m3/h)φ15 0.06~6.36 φ450 57.23～5722.65φ20 0.11～11.3 φ500 70.65～7065.00φ25 0.18～17.66 φ600 101.74～10173.6φ40 0.45～45.22 φ700 138.47～13847.4φ50 0.71～70.65 φ800 180.86～18086.4φ65 1.19～119.4 φ900 228.91～22890.6φ80 1.81～180.86 φ1000 406.94～40694.4φ100 2.83～282.60 φ1200 553.90～55389.6φ150 6.36～635.85 φ1600 723.46～72345.6φ200 11.3～1130.4 φ1800 915.62～91562.4φ250 17.66～176.25 φ2000 1130.4～113040.00φ300 25.43～2543.40 φ2200 1367.78～136778.4φ350 34.62～3461.85 φ2400 1627.78～162777.61910.38～191037.6φ400 45.22～4521.6 φ2600电磁流量计量程参考。

电磁流量计使用说明书一、产品特点、用途和适用范围1.1特点●LD系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。

1．2主要用途KDLD系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。

广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度：5%-95%1．4工作条件流体最高温度：一体型70℃分离型：聚四氟乙烯衬里150℃氯丁橡胶衬里80℃聚氨酯橡胶衬里70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型电磁流量计的工作原理基于法拉第电磁感应法律。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。

电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。

概述电磁流量计（Electromagnetic Flowmeter）是由直接接触管道介质的传感器和上端信号转换器两部分构成。

它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μs/cm的导电液体的流量，是一种测量导电介质流量的仪表。

除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。

电磁流量计及检定合格证电磁流量计特别设计了带背光宽温的中文液晶显示器，功能齐全实用、显示直观、操作使用方便，可以减少其他电磁流量计英文菜单所带来的不便。

另外我们独家设计4-6多电极结构，进一步保证了测量精度并且任何时候无需接地环，减轻了仪表体积和安装维护的麻烦。

电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

采用电磁感应原理测量介质流体流速的电磁流量计。

它在管道的两侧加一个磁场，被测介质流过管道就切割磁力线，在两个检测电极上产生感应电势，其大小正比于流体的运动速度。

可以用于测量酸、碱、盐溶液、水煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。

电磁流量计密封性能好，还可用于自来水和地下水道系统。

而且测量过程不与流体接触，适于制药、生物化学和食品工业。

这种流量计还可检测血液流量。

它的量程比约为100:1，精度一般为1%，由于这种传感器必须保持管道内电阻和测量电路阻抗之间有一定比例关系，因此在制造上有一定困难。

当被测介质的电导率约为10欧姆·厘米时就开始产生困难，电导率更低时就产生原理性困难。

当电导率为10欧姆·厘米时，就达到导电介质和电介质之间的“分界线”，热噪声电平随内阻的增大而显著增加。

电磁流量计是高精度、高可靠和使用寿命长的流量仪表，所以在设计产品结构、选材、制定工艺、生产装配和出厂测试等过程中每一个环节我们都非常细致讲究，还自行设计了一套中国最先进的，专用于电磁流量计的生产设备和流量实流标定装置，从而在软件和硬件上都能切实保证产品长期的高质量。

电磁流量计（使用说明书）1 特点及用途1.1 特点电磁流量计是根据法拉第电磁感应定律制成的可测量导电液体、浆液体积流量的仪表，YMHLD电磁流量计具有以下特点：l 测量不受流体密度、粘度、温度、压力和电导率变化的影响;l 测量管内无阻碍流动部分、无压损，直管段要求低；l 全数字量处理，抗干扰能力强，测量可靠,精度高,流量范围可达1500:1;l 转换器采用16位嵌入式微处理器及表面安装技术参数设定方便.全汉字菜单操作,使用方便简单,具有自检与诊断功能.l 具有双向流量测量功能,能显示正、反向流量,并具备双向电流、频率输出,便于不同流向信号的分别纪录、保存.l 内部具有三个计算器,可分别显示正向累计、反向累计量及差值计算量.l 具有RS485或RS232数字通讯信号输出.1.2 主要用途可用于测量封闭管道中导电液体和浆液的体积流量.广泛适用于石油、化工、电力、矿冶、给排水、造纸、医药、食品等部门的生产工艺过程流量测量和控制.1.3 使用环境条件环境温度：分离型传感器 -25℃～＋６０℃　一体型及转换器（工作温度） －１０℃～＋６０℃　相对温度：５℅～１００℅　１．４　工作条件　液体最高温度：一体型 ７０℃　分离型 聚四氟乙烯衬里 １００℃，１５０℃　聚氯丁橡胶衬里 ８０℃，１２０℃　聚氨酯衬里 ８０℃　液体电导率：不低于５μＳ／ｃｍ；　公称压力：法兰型 ４．０ＭＰａ、１．６ＭＰａ、１．０ＭＰａ　２　产品型式　２．１ 级成及分类　转换器与传感器分离安装的组成分体式流量计；转换器与传感器一体安装的组成一体式流量计。

2.2 转换器与传感器外形及安装尺寸转换器外形尺寸(图1)图1传感器外型尺寸(表1)外 形 尺 寸 / mm 公称通径/mm 高A 宽B 长C 15 180 140 200 20 180 140 200 25 180 140 200 40 210 170 200 50 235 170 200 80 240 200 200 100 268 235 250 150 325 300 300 200 380 340 350 250 438 405 400 300 510 460 500 400 620 580 600 500 736 715 600 600 850 840 600 700 920 895 700 800 1318 1015 800 900 1140 1115 900 10001245 1230 1000图2表1连接法兰及安装尺寸法兰连接尺寸符合下列标准DN15—DN150 4.0MPa GB9119.10-88 DN200—DN600 1.6MPa GB9119.4-88 DN700—DN1000 1.0MPa GB9115.3-88连接法兰 图3表2压力 法兰标准公称直径/mm D D1 d0 Th n B 15 95 65 14 M12 4 16 20 105 75 14 M12 4 18 25110 85 14 M12 4 18 40150 110 18 M16 4 20 50 165 125 18 M16 4 20 80 200 160 18 M16 8 22 100 235 190 22 M20 8 26 4.0MPaGB9119.10-88150 300 250 26 M24 8 28 200 340 295 22 M20 12 26 250405 355 26 M24 12 32 300 460 410 26 M24 12 32 400580 525 30 M27 16 38 500 715 650 33 M30 20 44 1.6MPa GB9119.4-88 600 840 770 36 M33 20 52 700895 840 30 M27 24 46 800 1015 950 33 M30 24 52 9001115 1050 33 M30 28 56 1.0MPa GB9115.3-88 1000 1230116036M3328623 技术性能3.1 执行标准 JB/T9248-1999电磁流计 3.2 流量计和传感器公称通径：15 20 25 40 50 80 100 150 200 250300 400 500 600 700 800 900 1000最高流速：15m/s流量测量范围：流量上限值的流速可在0.3m/s ～15m/s 范围内选定,下限值的流速可为上限值的1％ 精确度：示值的±0.5％　±３ｍｍ／ｓ　衬里材料：聚四氟乙烯、聚氯丁橡胶、聚氨酯　电极材料：不锈钢０Ｃｒ１８Ｎｉ１２Ｍｏ２ｔｉ哈氏合金Ｂ、哈氏合金Ｃ、钛、钽、铂／铱合金、不锈钢涂覆碳化钨　连接法兰材料：碳钢 不锈钢 （订货时请注明）　衬里保护法兰材料：不锈钢　１ＣＲ１８Ｎｉ９Ｔｉ；　２０＃合金钢（当流体为强腐蚀性介质时选用须在合同注明）接地法兰材料：不锈钢琴1CR18Ni9Ti进口保护法兰材料：不锈钢1Cr18Ni9Ti外壳防护：分离型橡胶或聚氨酯衬里传感器 IP68 水下10m其它传感器和所有转换器 IP65 间距：转换器与传感器间距一般不超过100米4 安装传感器可安装在任何位置，垂直水平也可倾斜，但安装应保证测量管内任何时候都能充满介质，不得有不满管现象或者有大量气泡能过传感器(图4)传感器水平安装时电极中心轴线尽量水平(图5)图4 图5对于液固两相介质，最好是垂直安装(图6)传感器应远离大功率变频器或强磁场源。

电磁流量计使用说明书一、产品特点、用途和适用范围特点●EMFM系列电磁流量计，具有以下特点：●不受流体密度、粘度、温度、压力和电率变化的影响，线性测量原理能实现高精确度测量；●测量管内无阻流件，压损小，直管段要求低；●公称通径DN6-DN2000覆盖范围宽，衬里和电极有多种选择，能满足测量多种导电流体的要求；●转换器采用可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗小；●转换器采用16位嵌入式微处理器，全数字处理，运算速度快，抗干扰能力强，测量可靠，精确度高，流量测量范围度可达1500：1；●高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，易学易懂；●具有RS485或RS232O数字通讯信号输出；●具有电导率测量功能，可以判别传感器是否空管，具有自检与自诊断功能；●采用SMD器件和表面安装（SMT）技术，电路可靠性高；●可用于相应的防爆场合。

1．2主要用途EMFM系列电磁流量计，可用来测量封闭管道中导电流体的体积流量。

广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水测控、造纸、医药、食品等工农业生产工艺过程中的流量测量和控制。

1．3使用环境条件环境温度：传感器-25℃～+60℃转换器-10℃～+60℃相对温度： 5%-95%1．4工作条件流体最高温度：一体型 70℃分离型：聚四氟乙烯衬里 150℃氯丁橡胶衬里 80℃聚氨酯橡胶衬里 70℃流体电导率：≥5uS/cm二、工作原理2．1数学物理模型EMFM电磁流量计的工作原理基于法拉第电磁感应法律。

当一个导体在磁场场内运动时，在与磁场方向、运动方向相互垂直方向的导体两端，会产生感应电动势。

电动势的大小与导体运动速度和磁场的磁感应强度大小成正比。

如图一，当导电流体以平均流速V（m/s）通过装有一对测量电极的一根内径为D（m）的绝缘导管内流动时，该管道处于一个均匀的磁感应强度为B（T）的磁场中，那么在一对电极上就会产生感应电动势E（V），它的方向垂直于磁场和流体的方向。
