电磁流量计量程与口径如何选择

应该如何正确选型电磁流量计电磁流量计具有很多优良的性能，主要优点是压损极小，可测流量范围大，应用越来越广泛了。

为了延长电磁流量计的使用寿命，首先应合理地选型、正确地安装使用，以实现可靠和高度的测量。

那么应该如何正确选型电磁流量计：1.流量计类型的选择电磁流量计按结构形式分为分体型和一体型两种类型。

选择分体型还是一体型的基本原则是：当流量计在复杂环境条件下（如在高温流体、爆炸性气体及存在剧烈震动的场所和水有可能淹没的场所等）使用时，应选用分体型构造。

一般良好环境条件下可使用一体型电磁流量计。

2.口径与量程选择变送器口径通常选用与管道系统和同的口径。

如果份道系统有待设计，则可根据流母范围和流速来选择口径。

对于电磁流量计来说，流速以2-4m/s较为适宜。

在特殊情况下.如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速≤3m/s,对于易附管壁的流体，可选用流速≤2m/s,流速确定以后，可根据来确定变送器口径。

变送器的量程可以根据两条原则来选择:一是仪表满量程大于预计的流值，二是正常流址大于仪表满量程的50%，以保证一定的测量精度。

3.根据用途选择流量计电磁流量计根据用途分为潜水型、防爆型、卫生型、高压型和一般型。

潜水型一般用于明渠流量测量；防爆型用于可能具有可爆炸性气体环境，如经常在煤矿、化工、油田等环境下使用；卫生型的特点是容易拆卸冲洗消毒，并可快速安装，适用于食品、医药部门；高压型用于钻井循环泥浆、固井水泥浆、压裂酸化工艺的盐酸、采油工艺的高压注水等液体流量的测量与控制；一般型用于除上述之外的一般用途。

4.衬里、电极、接地环材质的选择（1）衬里材料的选择在电磁流量计选型中，对于有些介质如循环水、冷冻水、亚硫酸钾、低温低浓度的氢氧化钾碱液等，测量管需用不锈钢即可，不需要加衬里。

相反对于强腐蚀介质则必须增加测量管衬里。

测量管常用的衬里材料有氯丁橡胶、氟塑料、氧化铝陶瓷等。

在使用过程中要根据不同介质的化学性质选用不同材料的衬里。

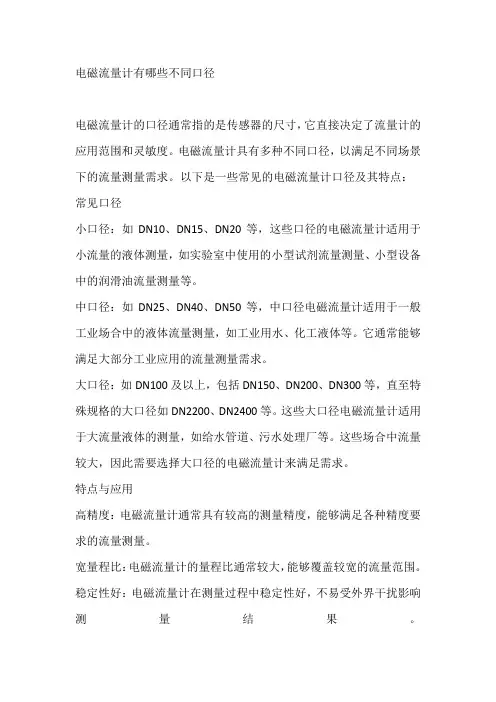

电磁流量计有哪些不同口径电磁流量计的口径通常指的是传感器的尺寸，它直接决定了流量计的应用范围和灵敏度。

电磁流量计具有多种不同口径，以满足不同场景下的流量测量需求。

以下是一些常见的电磁流量计口径及其特点：常见口径小口径：如DN10、DN15、DN20等，这些口径的电磁流量计适用于小流量的液体测量，如实验室中使用的小型试剂流量测量、小型设备中的润滑油流量测量等。

中口径：如DN25、DN40、DN50等，中口径电磁流量计适用于一般工业场合中的液体流量测量，如工业用水、化工液体等。

它通常能够满足大部分工业应用的流量测量需求。

大口径：如DN100及以上，包括DN150、DN200、DN300等，直至特殊规格的大口径如DN2200、DN2400等。

这些大口径电磁流量计适用于大流量液体的测量，如给水管道、污水处理厂等。

这些场合中流量较大，因此需要选择大口径的电磁流量计来满足需求。

特点与应用高精度：电磁流量计通常具有较高的测量精度，能够满足各种精度要求的流量测量。

宽量程比：电磁流量计的量程比通常较大，能够覆盖较宽的流量范围。

稳定性好：电磁流量计在测量过程中稳定性好，不易受外界干扰影响测量结果。

应用广泛：由于电磁流量计具有多种不同口径和优异的性能特点，因此被广泛应用于石油、化工、冶金、轻工、食品、医药、纺织、环保及水处理等各个工业领域。

注意事项在选择电磁流量计时，需要根据实际需求确定口径和量程。

如果流量太小，可能会超出流量计的量程范围，从而导致测量不准确或无法测量。

同时，还需要考虑介质的腐蚀性、温度、压力等因素对流量计的影响，以选择合适的材质和型号。

电磁流量计具有多种不同口径，能够满足不同场景下的流量测量需求。

在选择时需要根据实际需求进行综合考虑，以确保测量结果的准确性和可靠性。

电磁流量计测量范围度大，通常为20：1~50：1，可选流量范围宽；电磁流量计的口径范围比其它品种流量仪表宽，从几毫米到3米；可测量正反双向流量，也可测脉动流量，只要脉动频率低于激磁频率很多；仪表输出本质上是线性的；易于选择与流体接触件的材料品种，可应用于腐蚀性流体等优点。

由于电磁流量计测量含有悬浮固相或污脏体的机会远比其他流量仪表多，出现内壁附着层产生的故障概率也就相对较高。

若附着层电导率与液体电导率相近，仪表还能正常输出信号，只是改变流通面积，形成测量误差的隐性故障；若是高电导率附着层，电极间电动势将被短路；若是绝缘性附着层，电极表面被绝缘而断开测量电路。

后两种现象均会使仪表无法工作。

编辑本段电磁流量计选型与安装一、首要明确本单位的计量需求应明确的计量需求有若干，主要有：测量介质，流量m3/h（最小、工作点、最大），介质温度℃，介质压力MPa，安装形式（管道式或插入式）等。

二、选用电磁流量计的前提条件1．被测介质必须是导电性的液体（即要求被测的流体具有最低限度的电导率）。

2．被测介质不应含有较多的铁磁性介质或大量气泡。

三、应了解电磁流量计的测量原理其测量原理基于法拉第电磁感应定律，即测量流量时流体流过垂直于流动方向的磁场，导电性流体的流动而感应出一个与平均流速（亦称体积流量）成正比的电压，该电压信号通过二个与流体直接接触的电极检出，并通过电缆传送至放大器，然后再将其转换成一输出信号。

四、应了解电磁流量计的主要特点其主要特点有：⑴测量管内基本无压损，不易堵塞，对浆液类测量具有独特的适应性；⑵直管段要求低；⑶低频矩形波励磁，不受工频及现场集散干扰的影响，工作稳定可靠；⑷变送器躯体可采用全不锈钢，加装衬里材料后具有防酸、防碱、防腐蚀能力；⑸现场显示型转换器可采用专用的智能芯片，参数设定方便；⑹变送器内部可设自校系统，可随时对变送器常数及出厂校验值进行自校，便于调试和维修；⑺测量范围宽，满量程流速设定可在0.2m/s—10m/s范围内；⑻其插入式可在不断流状态下进行安装或拆卸；⑼使用范围广：可应用于化工、冶金、造纸、食品、石油、城市供水等领域。

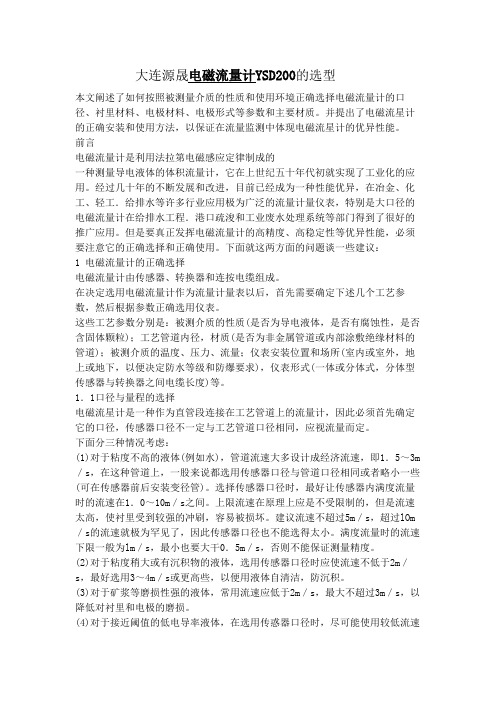

大连源晟电磁流量计YSD200的选型本文阐述了如何按照被测量介质的性质和使用环境正确选择电磁流量计的口径、衬里材料、电极材料、电极形式等参数和主要材质。

并提出了电磁流星计的正确安装和使用方法，以保证在流量监测中体现电磁流星计的优异性能。

前言电磁流量计是利用法拉第电磁感应定律制成的一种测量导电液体的体积流量计，它在上世纪五十年代初就实现了工业化的应用。

经过几十年的不断发展和改进，目前已经成为一种性能优异，在冶金、化工、轻工．给排水等许多行业应用极为广泛的流量计量仪表，特别是大口径的电磁流量计在给排水工程．港口疏浚和工业废水处理系统等部门得到了很好的推广应用。

但是要真正发挥电磁流量计的高精度、高稳定性等优异性能，必须要注意它的正确选择和正确使用。

下面就这两方面的问题谈一些建议：1 电磁流量计的正确选择电磁流量计由传感器、转换器和连按电缆组成。

在决定选用电磁流量计作为流量计量表以后，首先需要确定下述几个工艺参数，然后根据参数正确选用仪表。

这些工艺参数分别是：被测介质的性质(是否为导电液体，是否有腐蚀性，是否含固体颗粒)；工艺管道内径，材质(是否为非金属管道或内部涂敷绝缘材料的管道)；被测介质的温度、压力、流量；仪表安装位置和场所(室内或室外，地上或地下，以便决定防水等级和防爆要求)，仪表形式(一体或分体式，分体型传感器与转换器之间电缆长度)等。

1．1口径与量程的选择电磁流星计是一种作为直管段连接在工艺管道上的流量计，因此必须首先确定它的口径，传感器口径不一定与工艺管道口径相同，应视流量而定。

下面分三种情况考虑：(1)对于粘度不高的液体(例如水)，管道流速大多设计成经济流速，即1．5～3m ／s，在这种管道上，一股来说都选用传感器口径与管道口径相同或者略小一些(可在传感器前后安装变径管)。

选择传感器口径时，最好让传感器内满度流量时的流速在1．0～10m／s之间。

上限流速在原理上应是不受限制的，但是流速太高，使衬里受到较强的冲刷，容易被损坏。

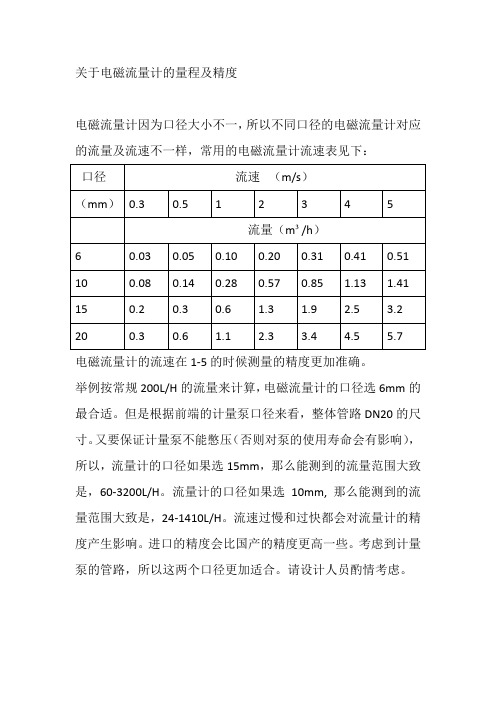

关于电磁流量计的量程及精度
电磁流量计因为口径大小不一，所以不同口径的电磁流量计对应的流量及流速不一样，常用的电磁流量计流速表见下：
电磁流量计的流速在1-5的时候测量的精度更加准确。

举例按常规200L/H的流量来计算，电磁流量计的口径选6mm的最合适。

但是根据前端的计量泵口径来看，整体管路DN20的尺寸。

又要保证计量泵不能憋压（否则对泵的使用寿命会有影响），所以，流量计的口径如果选15mm，那么能测到的流量范围大致是，60-3200L/H。

流量计的口径如果选10mm, 那么能测到的流量范围大致是，24-1410L/H。

流速过慢和过快都会对流量计的精度产生影响。

进口的精度会比国产的精度更高一些。

考虑到计量泵的管路，所以这两个口径更加适合。

请设计人员酌情考虑。

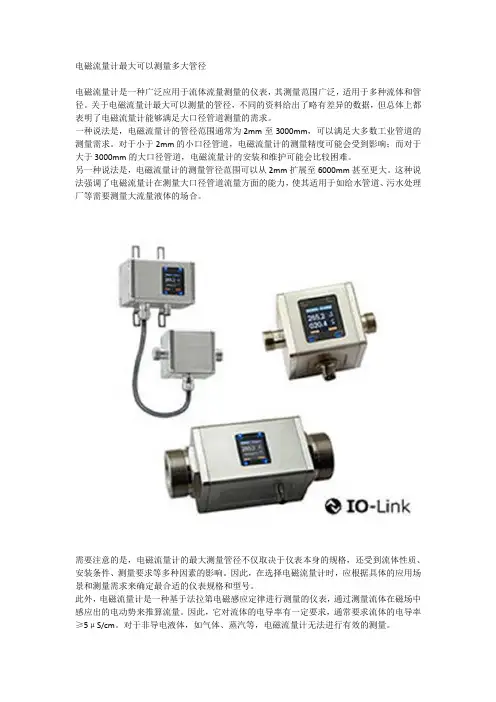

电磁流量计最大可以测量多大管径
电磁流量计是一种广泛应用于流体流量测量的仪表，其测量范围广泛，适用于多种流体和管径。

关于电磁流量计最大可以测量的管径，不同的资料给出了略有差异的数据，但总体上都表明了电磁流量计能够满足大口径管道测量的需求。

一种说法是，电磁流量计的管径范围通常为2mm至3000mm，可以满足大多数工业管道的测量需求。

对于小于2mm的小口径管道，电磁流量计的测量精度可能会受到影响；而对于大于3000mm的大口径管道，电磁流量计的安装和维护可能会比较困难。

另一种说法是，电磁流量计的测量管径范围可以从2mm扩展至6000mm甚至更大。

这种说法强调了电磁流量计在测量大口径管道流量方面的能力，使其适用于如给水管道、污水处理厂等需要测量大流量液体的场合。

需要注意的是，电磁流量计的最大测量管径不仅取决于仪表本身的规格，还受到流体性质、安装条件、测量要求等多种因素的影响。

因此，在选择电磁流量计时，应根据具体的应用场景和测量需求来确定最合适的仪表规格和型号。

此外，电磁流量计是一种基于法拉第电磁感应定律进行测量的仪表，通过测量流体在磁场中感应出的电动势来推算流量。

因此，它对流体的电导率有一定要求，通常要求流体的电导率≥5μS/cm。

对于非导电液体，如气体、蒸汽等，电磁流量计无法进行有效的测量。

电磁流量计的最大测量管径通常在2mm至6000mm之间，具体取决于仪表规格和测量需求。

在选择电磁流量计时，应综合考虑流体性质、管道尺寸、测量精度、环境条件等多种因素，以确保仪表能够准确、可靠地测量流体流量。

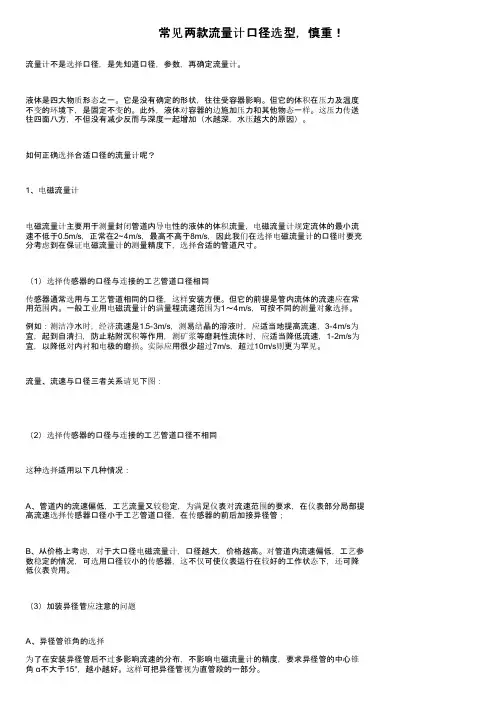

常见两款流量计口径选型，慎重！流量计不是选择口径，是先知道口径，参数，再确定流量计。

液体是四大物质形态之一。

它是没有确定的形状，往往受容器影响。

但它的体积在压力及温度不变的环境下，是固定不变的。

此外，液体对容器的边施加压力和其他物态一样。

这压力传送往四面八方，不但没有减少反而与深度一起增加（水越深，水压越大的原因）。

如何正确选择合适口径的流量计呢？1、电磁流量计电磁流量计主要用于测量封闭管道内导电性的液体的体积流量，电磁流量计规定流体的最小流速不低于0.5m/s，正常在2~4m/s，最高不高于8m/s，因此我们在选择电磁流量计的口径时要充分考虑到在保证电磁流量计的测量精度下，选择合适的管道尺寸。

（1）选择传感器的口径与连接的工艺管道口径相同传感器通常选用与工艺管道相同的口径，这样安装方便。

但它的前提是管内流体的流速应在常用范围内。

一般工业用电磁流量计的满量程流速范围为1～4m/s，可按不同的测量对象选择。

例如：测洁净水时，经济流速是1.5-3m/s，测易结晶的溶液时，应适当地提高流速，3-4m/s为宜，起到自清扫，防止粘附沉积等作用，测矿浆等磨耗性流体时，应适当降低流速，1-2m/s为宜，以降低对内衬和电极的磨损。

实际应用很少超过7m/s，超过10m/s则更为罕见。

流量、流速与口径三者关系请见下图：（2）选择传感器的口径与连接的工艺管道口径不相同这种选择适用以下几种情况：A、管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分局部提高流速选择传感器口径小于工艺管道口径，在传感器的前后加接异径管；B、从价格上考虑，对于大口径电磁流量计，口径越大，价格越高。

对管道内流速偏低，工艺参数稳定的情况，可选用口径较小的传感器，这不仅可使仪表运行在较好的工作状态下，还可降低仪表费用。

（3）加装异径管应注意的问题A、异径管锥角的选择为了在安装异径管后不过多影响流速的分布，不影响电磁流量计的精度，要求异径管的中心锥角 α不大于15°，越小越好。

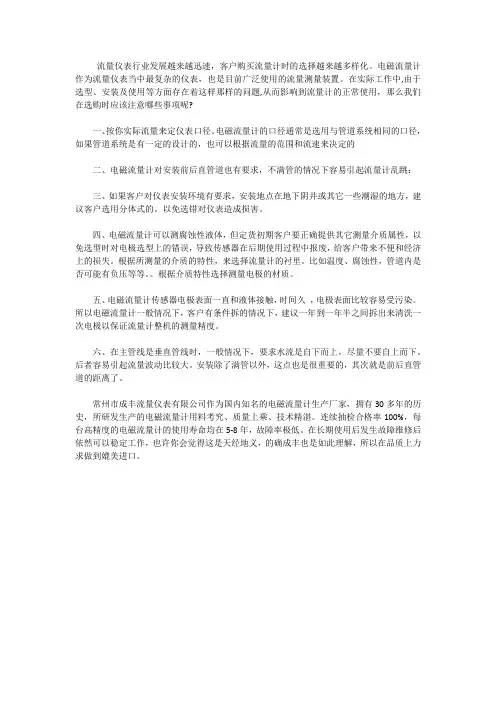

流量仪表行业发展越来越迅速，客户购买流量计时的选择越来越多样化。

电磁流量计作为流量仪表当中最复杂的仪表，也是目前广泛使用的流量测量装置。

在实际工作中,由于选型、安装及使用等方面存在着这样那样的问题,从而影响到流量计的正常使用，那么我们在选购时应该注意哪些事项呢?一、按你实际流量来定仪表口径。

电磁流量计的口径通常是选用与管道系统相同的口径，如果管道系统是有一定的设计的，也可以根据流量的范围和流速来决定的二、电磁流量计对安装前后直管道也有要求，不满管的情况下容易引起流量计乱跳：三、如果客户对仪表安装环境有要求，安装地点在地下阴井或其它一些潮湿的地方，建议客户选用分体式的。

以免选错对仪表造成损害。

四、电磁流量计可以测腐蚀性液体，但定货初期客户要正确提供其它测量介质属性，以免选型时对电极选型上的错误，导致传感器在后期使用过程中报废，给客户带来不便和经济上的损失。

根据所测量的介质的特性，来选择流量计的衬里。

比如温度、腐蚀性，管道内是否可能有负压等等。

根据介质特性选择测量电极的材质。

五、电磁流量计传感器电极表面一直和液体接触，时间久，电极表面比较容易受污染。

所以电磁流量计一般情况下，客户有条件拆的情况下，建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。

六、在主管线是垂直管线时，一般情况下，要求水流是自下而上，尽量不要自上而下。

后者容易引起流量波动比较大。

安装除了满管以外，这点也是很重要的，其次就是前后直管道的距离了。

常州市成丰流量仪表有限公司作为国内知名的电磁流量计生产厂家，拥有30多年的历史，所研发生产的电磁流量计用料考究、质量上乘、技术精湛。

连续抽检合格率100%，每台高精度的电磁流量计的使用寿命均在5-8年，故障率极低。

在长期使用后发生故障维修后依然可以稳定工作，也许你会觉得这是天经地义，的确成丰也是如此理解，所以在品质上力求做到媲美进口。

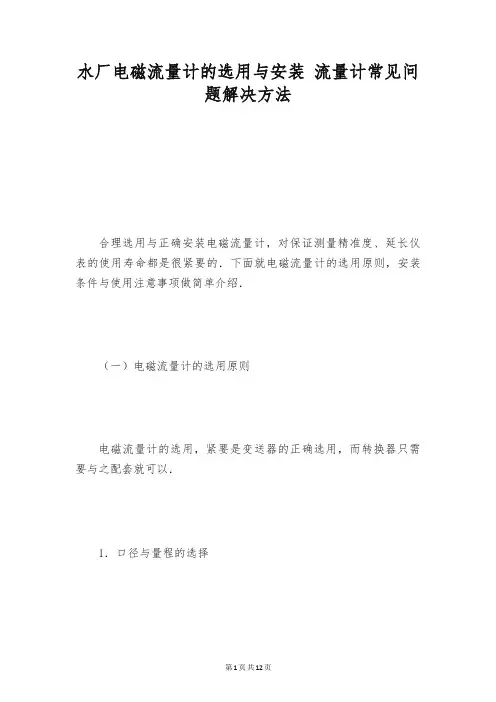

水厂电磁流量计的选用与安装流量计常见问题解决方法合理选用与正确安装电磁流量计，对保证测量精准度、延长仪表的使用寿命都是很紧要的．下面就电磁流量计的选用原则，安装条件与使用注意事项做简单介绍．（一）电磁流量计的选用原则电磁流量计的选用，紧要是变送器的正确选用，而转换器只需要与之配套就可以．1．口径与量程的选择变送器口径通常选用与管道系统相同的口径．假如管道系统有待设计，则可依据流量范围和流速来选择口径．对于电磁流量计来说，流速以24m／s较为适合．在特别情况下，如液体中带有固体颗粒，考虑到磨损的情况，可选常用流速3m／s，对于易附管理的流体．可选用流速2m／s．变送器的量程可以依据两条原则来选择：一是仪表满量程大于估量的zui大流量值；二是正常流量大于仪表满量程的50％，以保证确定的测量精度．2．温度和压力的选择电磁流量计能测量的流体压力与温度是有确定限制的．选用时，使用压力必需低于该流量计规定的工作压力．目前，国内生产的电磁流量计的工作压力规格为：小于50mm口径，工作压力为1．6MPa；900mm口径，工作压力为1MPa；大于1000mm口径，工作压力为0．6MPa．如对变送器耐压有特别要求，则可与生产厂家实在磋商．有的厂家已能制造耐压为32MPa的电磁流量变送器．电磁流量计的工作温度取决于所用的衬里材料，一般为570℃．如做特别处理，可以超过上述范围，如天津自动化仪表三厂生产的耐磨耐腐蚀电磁流量计．变送器允许被测介质温度为40一十130℃．3．内衬材料与电极树料的选择变送器的内衬材料及电极材料必需依据介质的物理化学性质来正确选择，否则仪表会由于衬里和电极的腐蚀而很快损坏，而且腐蚀性很强的介质一旦泄漏简单引起事故．因此，必需依据生产过程中的实在测量介质，慎重地选择电极与衬里的材料．（二）电磁流量计的安装要保证电磁流量计的测量精度，正确的安装是很紧要的．①变送器应安装在室内干燥通风处．避开安装在环境温度过高的地方，不应受猛烈振动，尽量避开具有猛烈磁场的设备，如大电机，变压器等．避开安装在有腐蚀性气体的场合．安装地点便于检修．这是保证变送器正常运行的环境条件．②为了保证变送器测量管内充分被测介质，变迭器垂直安装，流向自下而上．尤其是对于液固两相流，必需垂直安装．若现场只允许水平安装，则必需保证两电极在同一水平面③变送器两端应装阀门和旁路．④电磁流量变送器的电极所测出的几毫伏交流电势，是以变送器内液体电位为基础的．为了使液体电位稳定并位变送器与流体保持等电位，以保证稳定地进行测量，变送器外壳与金属管两端应有良好的接地，转换器外壳也应接地．接地电阻不能大于10，不能与其它电器设备的接地线共用。

电磁流量计选型需要考虑什么电磁流量计作为流量计的一种大类，应用的特别的广泛，由于其结构简单，流体流过流量计不会发生压力损耗；电磁流量计可以测量生活废水、工业废水等等，甚至可以测量液固两相的流量。

电磁流量计的紧要特点是：测量进程不易受液体的密度、温度、粘度影响；测速规模比较宽。

当然，电磁流量计测量有限制，由于电磁流量计只能测量导电液体，不能测量气体与蒸汽。

那么在电磁流量计选型的时候要考虑哪些方面呢？1、导电率电磁流量计测量的介质，都是需要导电率的要求的。

液体导电率需要大于5μs/cm。

2、精度等级电磁流量计的精度高，由于液体流量计的测量范围大，测量范围大那么精度确定需要小，范围越大误差也越大，所以需要严格掌控精度。

电磁流量计的精度在0.5—1级，而常规的玻转、金转的精度在2.5级。

相差还是有点大的。

在计量计费上，还是要选择高精度的电磁流量计。

3、流速和口径的选择电磁流量计的流速要求是0.5—15m/s之间，合理的流速一般在1.5—3m/s之间合适。

流速太快，假如含有颗粒物可能会刮破内衬四氟。

流速和口径，需要有一个合理的选型。

4、接地环和电极原材料子的选择问题由于被测液体和电极或接地环不匹配引发缺点，这种不匹配除了腐蚀问题，还有电极的外表效应，首要包含：化学反响、极化现象、触媒效果。

接地环也相同有这些问题，不过影响水平小些。

5、液体中含固相液体中假设含有颗粒，可能会构成的缺点有：电极和面料外表上掩盖聚积层、内衬磨损、管道截面积变小。

有些比较简单结晶的液体，当流体流经流量计时内壁上挂有一层固体，由于运用其他类型流量计也存在相同的问题，所以可以选用被测量管路短，且简单拆开的管路，在结晶后能便利拆开来停止保护。

标签:电磁流量计。
