电磁流量计的原理公式
电磁流量计是一种用于测量流体流速的仪表，它利用电磁感应原理测量流体的流速。
电磁流量计由传感器和转换器两部分组成，其中传感器用于检测流体中的电动势，而转换器则将传感器检测到的电信号转换为流速和流量的数字显示。
电磁感应原理
电磁流量计基于法拉第电磁感应定律，即当导体（流体）以一定速度经过磁场时，导体内将会产生感应电动势。
在电磁流量计中，液体作为导体通过磁场时，感应电动势与液体的流速成正比，因此可以通过测量感应电动势来确定流体的流速。
电磁流量计的原理公式
电磁流量计的原理公式如下所示：
$$ E = K \\cdot B \\cdot v \\cdot d $$
其中，
•E为感应电动势；
•K为电磁流量计的系数，与传感器的特性相关；
•B为磁感应强度；
•v为流体的流速；
•d为液体的直径或横截面积。
根据这个公式，可以看出电磁流量计感应电动势与流速成正比，与磁感应强度和液体直径相关，通过以上公式可以计算出流体的流速。
电磁流量计的优势
电磁流量计具有精度高、稳定性好、测量范围广、无需移动零件和易于维护等优势。
相比于其他类型的流量计，电磁流量计在液体测量中具有较高的应用价值，特别是对于导电性液体的测量效果更佳。
应用领域
电磁流量计广泛应用于水处理、化工、石油、食品等领域，其在流体测量中的准确性和稳定性使其成为许多工业领域中不可或缺的测量仪表。
通过以上内容，我们了解了电磁流量计的原理公式以及其优势和应用领域，电磁流量计在工业领域中扮演着重要的角色，为流体测量提供了可靠的解决方案。

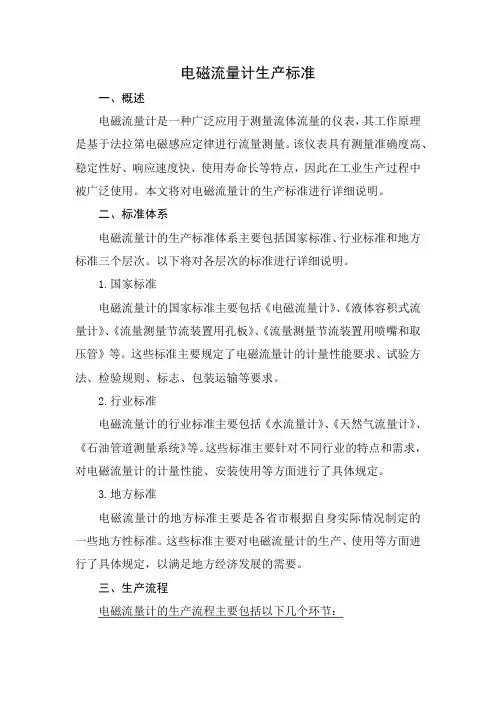

电磁流量计生产标准一、概述电磁流量计是一种广泛应用于测量流体流量的仪表，其工作原理是基于法拉第电磁感应定律进行流量测量。
该仪表具有测量准确度高、稳定性好、响应速度快、使用寿命长等特点，因此在工业生产过程中被广泛使用。
本文将对电磁流量计的生产标准进行详细说明。
二、标准体系电磁流量计的生产标准体系主要包括国家标准、行业标准和地方标准三个层次。
以下将对各层次的标准进行详细说明。
1.国家标准电磁流量计的国家标准主要包括《电磁流量计》、《液体容积式流量计》、《流量测量节流装置用孔板》、《流量测量节流装置用喷嘴和取压管》等。
这些标准主要规定了电磁流量计的计量性能要求、试验方法、检验规则、标志、包装运输等要求。
2.行业标准电磁流量计的行业标准主要包括《水流量计》、《天然气流量计》、《石油管道测量系统》等。
这些标准主要针对不同行业的特点和需求，对电磁流量计的计量性能、安装使用等方面进行了具体规定。
3.地方标准电磁流量计的地方标准主要是各省市根据自身实际情况制定的一些地方性标准。
这些标准主要对电磁流量计的生产、使用等方面进行了具体规定，以满足地方经济发展的需要。
三、生产流程电磁流量计的生产流程主要包括以下几个环节：1．原材料采购：采购电子元器件、钢材、塑料件等所需原材料。
2．零部件加工：对原材料进行加工，形成各种零部件，如传感器、变送器、调节器等。
3．组装调试：将各种零部件组装在一起，进行调试和校准，确保仪表的准确性和稳定性。
4．外观检测：对仪表的外观进行检查，确保无明显缺陷和损伤。
5．性能检测：对仪表的计量性能进行检测，包括准确度、稳定性、响应时间等指标。
6．试验验证：对仪表进行试验验证，确保其在不同工况下的性能表现。
7．包装运输：将成品进行包装，并选择合适的运输方式将产品送达客户手中。
四、生产过程中的质量控制在生产过程中，为了确保产品的质量和性能，需要进行严格的质量控制。
以下是一些主要的质量控制措施：1．原材料控制：对原材料进行严格的筛选和检验，确保其质量和性能符合要求。
导读●一、填空题（每题1分，共20分）●二、判断题（每题1分，共10分）●三、选择题（每题2分，共40分）●四、简答题（每题2分，共20分）●五、开放题（每题5分，共10分）电磁流量传感器技能知识考题一、求填空题（20个）1.电磁流量计利用_____感应定律来检测流量。
答案：法拉第2.电磁流量计的内部有一个产生磁场的_____线圈。
答案：电磁3.电磁流量计可以在管道内似乎什么也没有的情况下仍然可以测量流量，这是因为其利用了_____检测流量。
答案：电磁感应4.在电磁流量计内部的电极可以用于捕获电动势（电压）信号，用于计算流量的_____。
答案：大小5.当液体通过电极时，会产生_____信号，这个信号与流量成正比。
答案：电动势6.使用电磁流量计时，需要保证管道内的液体是_____。
答案：导电7.电磁流量计适用于_____、气体和粉末等物质的流量测量。
答案：液体8.电磁流量计还可以测量液体的_____。
答案：温度9.电磁流量计的精度通常可以达到_____级别。
答案：0.510.电磁流量计的输出信号通常为_____信号。
答案：模拟11.电磁流量计的输出信号还可以转换成_____信号。
答案：数字12.在使用电磁流量计时，需要根据管道的直径选择适当的_____。
答案：量程13.电磁流量计的测量范围通常在_____m/s以下。
答案：1014.电磁流量计适用的管道材质包括_____、塑料、钢铁等。
答案：不锈钢15.电磁流量计适用于_____、石油化工、自来水等领域的流量测量。
答案：食品药品16.电磁流量计的零点漂移是指在无液体流动时测得的电压信号与_____的差异。
答案：实际值17.电磁流量计的灵敏度是指单位流量变化引起的电极电压变化的_____。
答案：比例系数18.电磁流量计的阻抗是指_____和_____组成的复数。
答案：电感、电容19.电磁流量计的电极间距离越小，测量结果的精度_____。
答案：越高20.电磁流量计在测量液体流量时，可以通过_____校准来提高测量精度。
电磁流量计的结构和原理电磁流量计是一种广泛应用于工业自动化领域的流量测量仪器，它通过测量导电液体（如水、溶液等）中的电导率和流速来确定流体流量。
电磁流量计具有测量准确、稳定性好、不受温度、压力和密度变化影响等优点，因而被广泛应用于水处理、化工、石油等行业。
结构电磁流量计主要由以下几个部分组成：1.感应电极：感应电极通常为两根垂直安装在管道内壁的电极，用于感应流体中的电磁力线。
这两个电极之间的电压信号将被测量和计算。
2.磁场发生器：磁场发生器用于在测量管道内部产生一个稳定的磁场，通常通过夹绕在测量管道外部的线圈产生。
3.信号处理器：信号处理器是电磁流量计中的核心部件，负责接收来自感应电极的信号，并将其转换成流量值。
信号处理器通常包括放大器、微处理器和数字/模拟转换器等部件。
4.显示器：显示器用于显示流量计测量到的流量数值和状态信息，通常为数字显示或液晶显示。
原理电磁流量计的工作原理基于法拉第电磁感应定律，即当导电液体通过磁场时，液体中的电子就会受到磁场的力作用，从而在液体中产生感应电动势。
根据洛伦兹力的方向，测量导电液体流经磁场感应电极时产生的感应电动势大小可以确定流速，进而计算出流量。
电磁流量计的工作过程如下：1.流体通过测量管道，同时磁场发生器产生一个垂直于流体流动方向的磁场。
2.流体中的电子受到磁场力的作用，产生感应电动势，感应电极接收并测量这一信号。
3.信号处理器接收并处理感应电极传来的信号，通过转换计算得到流速和流量数值。
4.显示器显示流体的流量数值和状态信息。
电磁流量计通过不断地测量磁场和感应电动势，实现了对流体流速和流量的高精度测量，广泛应用于工业领域，提高了生产过程的自动化和精确度。
综上所述，电磁流量计的结构和原理相对简单，但通过电磁感应原理的运用，实现了对液体流量的精确测量，为工业生产提供了重要的技术支持。
电磁流量计详细参数
电磁流量计是一种测量导电液体体积流量的仪器。
它利用电磁感应原理，通过测量液体在磁场中的运动速度，来计算液体的流量。
电磁流量计具有准确度高、测量范围广、抗干扰能力强等优点，在工业生产和流体管理领域得到广泛应用。
下面将详细介绍电磁流量计的一些重要参数。
1.测量范围：
2.精度：
精度是指电磁流量计测量结果与真实值之间的偏差。
精度通常由百分比表示，如精度为±0.5%，表示测量结果的偏差不超过真实值的±0.5%。
3.输出信号类型：
4.管道尺寸：
5.电磁流量计材质：
6.电极材质：
电极是电磁流量计的重要组成部分，通常分为不锈钢电极和钽电极两种材料。
不锈钢电极适用于大多数导电液体的测量，而钽电极适用于特殊要求的应用场合。
7.介质温度：
8.介质压力：
9.电源要求：
10.抗干扰能力：
11.防护等级：
以上是电磁流量计的一些重要参数，不同厂家和型号的电磁流量计具体参数可能有所差异，用户在选型时应根据具体需求进行选择。
电磁流量计的参数影响着其在实际应用中的性能和可靠性，合理选择合适的参数对于仪表的正常运行和准确测量是非常重要的。
电磁流量计高中物理电磁流量计是一种利用法拉第电磁感应定律实现流量测量的仪器。
它广泛应用于工业和生活中测量各种液体和气体的流速和流量。
本文将从原理、结构和应用等方面介绍电磁流量计的相关内容。
电磁流量计的原理基于法拉第电磁感应定律，即导体在磁场中运动时，会在导体两侧产生感应电动势。
电磁流量计由管道、电磁线圈和电路组成。
当导体液体或气体通过管道时，电磁线圈施加磁场，导体中的流体就会在磁场中运动，从而在导体两侧产生感应电动势。
通过测量感应电动势的大小可以确定流体的流速和流量。
电磁流量计的结构一般包括流体管道、电磁线圈、感应电极和信号处理电路等。
流体管道通常是由不锈钢等导电材料制成，能够保证流体完全涵盖导体，并且不受流体腐蚀。
电磁线圈一般采用密绕式线圈，通电后产生磁场。
感应电极用于测量感应电动势，并将其转化为标准电信号。
信号处理电路对感应电动势进行放大和处理，最终输出流速和流量的数值。
电磁流量计的优点是测量精度高、稳定性好、响应速度快。
它可以测量液体和气体的流速和流量，适用于各种流体介质，如水、石油、化工液体等。
由于流体与导体的接触面积大，电磁流量计具有较低的阻力和压降，对流体的测量不会对液体或气体的流动产生干扰。
因此，电磁流量计广泛应用于化工、石油、水务、电力等领域。
在实际使用中，电磁流量计的正确安装和校准十分重要。
安装时应避免管道弯头、垂直上升段和支座对电磁流量计造成影响。
同时，要保持导体内壁光洁，以避免液体运动受到阻碍。
校准时需要根据具体的应用环境和流体特性进行，例如流速范围、温度、压力等。
虽然电磁流量计在流量测量方面具有一定的优势，但也存在一些限制。
例如在高温和高压的环境下，需要采用耐高温和耐高压的材料制成，增加了成本。
另外，在低流速和小流量测量上可能会出现较大的误差。
因此，在具体选择和使用电磁流量计时，需要综合考虑各种因素。
综上所述，电磁流量计是一种基于法拉第电磁感应定律实现流量测量的仪器。
它具有测量精度高、稳定性好、响应速度快的优点，广泛应用于工业和生活中的流量测量。
电磁流量计的基本原理和应用1. 基本原理电磁流量计是一种测量液体流量的设备，是根据电磁感应原理工作的。
它利用电磁感应原理测量液体中的电导率，通过测量液体中的电场和磁场的相互作用来确定流量的大小。
电磁流量计的基本原理如下：•法拉第电磁感应定律：当导体运动时，垂直于磁感线的导电面上会产生感应电动势。
•洛伦兹力定律：当导体中有电流通过时，磁场对导体会产生力的作用。
•液体电导率：液体的电导率与流体中电离物质的浓度有关，而电离物质的浓度与液体中的流速密切相关。
基于以上原理，电磁流量计可以通过测量流经管道的液体中感应电场和磁场的变化来计算流体的流量。
具体工作原理如下：1.在电磁流量计中，液体流经一个电磁线圈（发射线圈）和一个位于电磁线圈上游的电磁感应线圈（接收线圈）。
2.发射线圈中通入恒定的电流，产生一个垂直于流体流向的磁场。
3.若液体中有电导率，则液体中会有电离物质存在，形成一个带电的流体体积。
4.流体体积在磁场作用下，电离物质受到洛伦兹力的作用，使流体发生偏转。
5.偏转的流体体积会产生一个感应电场。
6.接收线圈测量感应电场的强度，并传输给电磁流量计的电路。
7.电磁流量计的电路根据感应电场和外部因素（如流体密度、粘度等）计算出流体的流量大小。
2. 应用领域电磁流量计具有以下优点，因此被广泛应用于各个领域：•非侵入式测量：电磁流量计不需要物理接触流体，因此不会对流体的流动性能产生影响。
•准确性高：电磁流量计在各种流速范围内均有良好的测量准确性。
•稳定性好：电磁流量计具有较好的稳定性和重复性，与时间和温度变化基本无关。
•适应性强：电磁流量计适用于各种液体介质，如水、废水、石油、化工液体等。
•可编程性：电磁流量计具有多种通信接口，可以与计算机及其他设备进行数据交互和控制。
基于以上特点，电磁流量计在以下领域有广泛的应用：1.工业过程控制：电磁流量计可以用于监测工业过程中各种液体的流量，如化工、石油、制药等行业。
2.环境监测：电磁流量计可以用于监测城市污水处理厂、水处理厂等环境中流体的流量。
电磁流量计测量原理电磁流量计是一种常用的流量测量仪器，主要用于测量导电液体的流量。
其测量原理基于法拉第电磁感应定律，通过感应电磁场与导电液体流动时产生的涡电流之间的相互作用来实现流量测量。
基本原理电磁流量计由电磁线圈和传感器构成。
当导电液体通过传感器时，流体中的离子会受到电磁力的作用而发生偏转，形成涡电流。
涡电流会改变电磁线圈中的磁场分布，导致感应电动势的变化。
根据感应电动势的变化可以确定液体的流速，进而计算出流量。
测量过程1.电磁线圈产生磁场：电磁流量计中的电磁线圈通过通电会产生一个均匀的磁场。
2.液体流过传感器：导电液体通过传感器时，受到磁场的作用产生涡电流。
3.涡电流影响磁场：涡电流会改变电磁线圈中的磁场分布。
4.感应电动势测量：磁场的变化会导致感应电动势的变化，通过测量感应电动势的变化可以确定液体的流速。
5.计算流量：根据流速和管道横截面积可以计算出流量。
优点与应用范围电磁流量计具有测量精度高、稳定性好、对管道材料和粘度无特殊要求等优点，广泛应用于化工、环保、水利等行业中的流量测量。
同时，电磁流量计适用于各类导电液体，如水、污水、酸碱溶液等。
注意事项在使用电磁流量计时，需注意以下几点：1.保持传感器的清洁，避免积聚杂质影响测量精度。
2.确保电磁线圈通电正常，以保证磁场的稳定性。
3.定期校准电磁流量计，确保测量准确。
综上所述，电磁流量计通过测量涡电流与磁场的相互作用来实现流量的精确测量，具有较高的测量精度和稳定性，适用于多种液体的流量测量。
在实际应用中，用户需注意保持设备清洁、定期维护和校准，以确保测量的准确性和稳定性。
电磁流量计工作原理及特点
电磁流量计是一种利用电磁感应原理来测量导体内液体流量的仪表。
它由两个主要部分组成：测量管和传感器。
1. 工作原理：
电磁流量计通过施加一个垂直于流动液体方向的磁场，并测量液体中感应出的电动势来测量液体的流量。
当导体内液体流动时，垂直于流动方向的磁场会产生涡流。
涡流的大小与导体内液体流速成正比。
根据法拉第电磁感应定律，涡流会在导体内产生电动势。
根据电动势的大小，可以计算出液体的流量。
2. 特点：
a. 非侵入式：电磁流量计不直接接触流动液体，因此不会对流动液体造成阻力或压力损失。
b. 强大的适应能力：电磁流量计可以测量各种导电液体，包括腐蚀性液体、污水、石油等。
c. 精度高：电磁流量计具有较高的精度，通常可达到0.5%。
d. 宽测量范围：电磁流量计可测量的流量范围广，通常可覆盖
0.01m/s至25m/s的速度范围。
e. 无移动部件：电磁流量计没有移动部件，因此维护成本低、响应时间快。
f. 成本效益高：电磁流量计的制造成本相对较低，且可以长期稳定运行。
需要注意的是，电磁流量计只能测量导电液体，并且对于含有气泡或颗粒物质的液体流量测量具有一定的局限性。
此外，电
磁流量计在安装时需要考虑导体与仪表之间的绝缘，以防止磁场发生干扰。
电磁流量计相关知识电磁流量计（Electromagnetic Flowmeters，简称EMF）是应用电磁感应原理，根据导电流体通过外加磁场时产生的感应电动势来测量导电流体流量的一种仪器，主要由传感器和转换器两个部分组成（如图1）。
图 1一、结构（最大可达DN3000）1．传感器主要由以下五个部分组成：（1）磁路系统：其作用是产生均匀的直流或交流磁场。
直流磁路用永久磁铁来实现，其优点是结构比较简单，受交流磁场的干扰较小，但它易使通过测量导管内的电解质液体极化，使正电极被负离子包围，负电极被正离子包围，即电极的极化现象，并导致两电极之间内阻增大，因而严重影响仪表正常工作。
当管道直径较大时，永久磁铁相应也很大，笨重且不经济，所以电磁流量计一般采用交变磁场，且是50HZ工频电源激励产生的。
（2）测量导管：其作用是让被测导电性液体通过。
为了使磁力线通过测量导管时磁通量被分流或短路，测量导管必须采用不导磁、低导电率、低导热率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料、铝等。
（3）电极：其作用是引出和被测量成正比的感应电势信号。
电极一般用非导磁的不锈钢制成，且被要求与衬里齐平，以便流体通过时不受阻碍。
它的安装位置宜在管道的垂直方向，以防止沉淀物堆积在其上面而影响测量精度。
（4）外壳：应用铁磁材料制成，是分配励磁线圈的外罩，并隔离外磁场的干扰。
（5）衬里：在测量导管的内侧及法兰密封面上，有一层完整的电绝缘衬里。
它直接接触被测液体，其作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。
衬里材料多为耐腐蚀、耐高温、耐磨的聚四氟乙烯塑料、陶瓷等。
2. 转换器由于液体流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大，转换器的作用就是将感应电势信号放大并转换成统一的标准信号并抑制干扰信号。
二、分类1．如按激磁电流方式划分：有直流激磁、交流激磁、低频矩形波激磁和双频矩形波激磁。
2．按输出信号连线和激磁(或电源)连线的制式分类：有四线制和二线制。
3．按转换器与传感器组装方式分类：有分离型和一体型。
4．按流量传感器与管道连接方法分类：有法兰连接、法兰夹装连接和螺纹连接。
5．按流量传感器电极是否与被测液体接触分类：有接触型和非接触型。
6．按流量传感器结构分类，有管道型和插入型。
三、工作原理当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比（如图2）。
同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。
感应电势的方向由右手定则判定，感应电势的大小由下式确定：Ex=BDv －－－－-式（1）式中Ex —感应电势，单位：V ；B —磁感应强度，单位：T ；D —管道内径，单位：m ；v —液体的流速，单位：m/s ；然而体积流量qv 等于流体的流速v 与管道截面积（πD ²）/4的乘积，将式（1）代入该式得：qv=(πD ²/4B)×Ex －－－－－－－－式（2）由上式可知，在管道直径D 己定且保持磁感应强度B 不变时，被测体积流量与感应电势呈线性关系。
若在管道两侧各插入一根电极，就可引入感应电势Ex ，测量此电势的大小，就可求得体积流量。
据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一 图 2对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：E=B·V·D·K式中：E－感应电势；K－与磁场分布及轴向长度有关的系数；B－磁感应强度；V－导电液体平均流速；D－电极间距；（测量管内直径）传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。
转换器有4~20mA 输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
四、特点1．测量不受流体密度、粘度、温度、压力和电导率变化的影响。
2．测量管直管段要求较低，内管无阻碍流动部件，无压损，无可动部件，故寿命极长，一般为10至20年以上。
3．流量范围度可达150:1，通常为20:1至50:1。
4．合理选择传感器衬里和电极材料，即具有良好的耐腐蚀和耐磨损性。
5．测量精度不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
6．电磁流量计的口径范围比其它品种流量仪表宽，从几毫米到3米。
7．转换器采用励磁方式，功耗低、零点稳定、精确度高。
8．转换器采用表面安装技术(SMT)，具有自检和自诊断功能。
9．双向测量系统，可测正向流量、反向流量及差值总量。
可显示累积流量，瞬时流量、流速、流量百分比等。
10．转换器采用国际先进技术，性能可靠，精度高，功耗低，零点稳定，参数设定方便。
五、安装要求为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面：1．尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2．应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3．电磁流量计不能安装在管道的最高位置，这个位置容易积聚气泡（如图3）。
4．为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。
5．比较理想的安装地点应选择测量点前后有足够的直管段。
进口直管段应≥5D ，出口直管段≥3D(D 为传感器公称口径）。
6．电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。
如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：① 增加前后直管段的长度；图 3②采用一个流量稳定器；③减少测量点的截面。
7.电磁流量计的传感器和转换器是成套包装，配套使用，不可随意更换。
六、选型参数1. 准确度等级流量计在规定的流量范围内准确度等级、最大允许误差应符合表1的规定。
流量计误差表示使用相对示值误差。
准确度等级和最大允许误差：表12. 技术参数表23. 量程范围确认一般工业用电磁流量计国家标准的原理的工作原理生产公司被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。
若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D 的大小，其值由下式计算：Q=πD²V/4Q:流量（㎡/h）D:管道内径V：流速（m/h）电磁流量计国家标准的原理的工作原理生产公司的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
表34. 衬里的选择表45. 电极的选择表5七、检验方法由于电磁流量计必须是在线连续使用，几乎不可能拆除再运输到国家计量检测中心进行检定。
因此，对于现场使用的大口径电磁流量计的精度验证是很有必要的。
电磁流量计的精度验证对于电磁流量计的管理，保证其精确度和可靠性，积累原始的比对数据，做日后的验证和核对也是非常有用的。
电磁流量计的精度验证可利用清水池容积和电磁流量计校验设备。
对电磁流量计精度进行全面验证，以确定电磁流量计在水厂应用过程中的精度，确保计量数据真实可信或是否更换电磁流量计。
1. 采用目测法和仪表法，用GS8检查传感器的励磁线圈阻值、信号线之间的绝缘电阻、接地电阻等项目是否符合出厂前的标准，电磁流量计转换器零点、输出电流等是否满足精度要求。
具体检测方法为：(1) 测量励磁线圈阻值判断励磁线圈是否有匝间短路现象(测线号“7”与“8”之间的电阻值)，电阻值应在30欧~170欧之间。
若电阻与出厂记录相同，则认为线圈良好，进而间接评估电磁流量计传感器的磁场强度未发生变化。
(2) 测量励磁线圈对地(测线号“1”和“7”或“8”)绝缘电阻来判断传感器是否受潮，电阻值应大于20兆欧。
(3) 测量电极与液体接触电阻值(测线号“1”和“2”及“1”和“3”)，间接评估电极、衬里层表面大体状况。
如电极表面和衬里层是否附着沉积层，沉积层是具有导电性还是绝缘性。
它们之间的电阻值应在1千欧~1兆欧之间，并号“1”和“2”及“1”和“3”的电阻值应大致对称。
(4) 关闭管路上的阀门，检查电磁流量计在充满液体且液体无流动的情况下的整机零点。
视情况作适当的调整。
(5) 检查信号电缆、励磁电缆各芯线的绝缘电阻，检查屏蔽层是否完好。
(6) 使用GS8校验仪器，测试转换器的输出电流。
当给定零流量时，输出电流应为：4.00mA;当给定100%流量时，输出电流应为：20.00mA。
输出电流值的误差应优于1.5%。
(7) 测试励磁电流值(转换器端子“7”和“8”之间)，励磁电流正负值应在规定的范围，大致为137(5%)mA。
评估电磁流量计外部环境对其的影响，如励磁线与信号线同一条管道铺设、励磁线与信号线与高压电缆并行、周围有大型变压器或电机等因素对电磁流量计运行精度的影响进行评估，此评估主要使用目测法，观察运行中的电磁流量计有无突变或波动的状况大致判断电磁流量计有无受到电磁波或其他杂散波的干扰或管道中是否存在气泡。
对电磁流量计本身的验证所需要仪器和工具：GS8一台，4-1/2万用表一台，500V兆欧表一台，指针式万用表一台及常用工具。
2. 清水池容积法验证：水厂出厂水电磁流量计计量精度的验证采用清水池容积法，是供水企业经常采用的方法之一。
在测量清水池的几何尺寸精确，减少各操作误差的条件下，可获得较高的比对参考作用。
清水池容积法原理为：利用高精度钢尺测量清水池和吸水井实际的空间平面尺寸，精确计算出清水池和吸水井的实际平面面积。
首先将清水池水位调至较高的水位，关闭所有出水阀门。
待清水池水位稳定后，利用清水池液位变送器并用高精度钢尺人工精确测量清水池和吸水井的水位。
为修正由于清水池等阀门漏失引起的误差，间隔一定时间后再次测量清水池和吸水井水位，并计算出单位时间的漏水量以便修正出水计量，减少误差。
记录待验证的电磁流量计累计流量，人工测量清水池、吸水井液位的目的就是验证液位变送器的准确性。
然后开启水泵，开启出水阀门，经过一定时间后，关闭出水阀停止送水泵。
待清水池水位稳定，再次利用清水池液位变送器并用高精度钢尺人工精确测量清水池和吸水井的水位，再次记录清水池和吸水井的水位，记录待验证的电磁流量计累计流量。
