捷顺停车场 G3 软件说明书

1.进入软件
2.登陆界面
账号9999，密码为空
3.软件界面
4.点击左上方G3图标，查看软件状态，服务是否启动，IP是否为192.168.10.250
5.点击卡务中心
6.测试CPU发行器是否工作正常
7.选择卡务管理项，进行发卡管理
8.点击发行，对卡进行发卡
9.根据需求对卡进行权限设置
10.完成后，点击发行即可进行发卡
11. 卡片的挂失和注销
12.卡的批量授权
13.发行卡完成后点击人行终端，接下来同步卡数据到控制器中
14.登陆界面默认密码为空
15.进入软件界面
16.点击设备及卡管理，在门禁卡管理项中，选择JSE下载
17.提示下载成功。

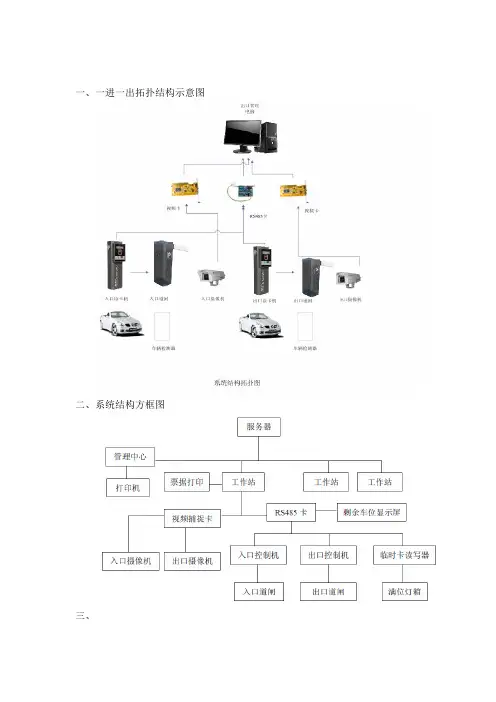

一、一进一出拓扑结构示意图二、系统结构方框图三、三、系统结构说明服务器作用是存放数据库和图像对比系统所摄取的图片；管理中心作用是对操作员授权、卡片发行、充值、挂失、解挂、报表信息等操作；工作站作用是管理和监控读卡控制机，实现图像对比等功能。

在标准有图像对比的系统中一个工作站最多管理一进一出（即两台读卡控制机）；在无图像对比的系统中一个工作站最多可管理三进三出（即六台读卡控制机）。

当系统中出现一个工作站管理二进二出以上时，系统的必需采用IC6打机号制作（IC6详细说明见硬件安装使用说明）。

四、产品定位五、型号说明六、控制器型号七、其他设备八、出入口控制机控制机电控箱内的15芯菲尼克斯接线端子。

1、空，预留备用；2、道闸控制器外部控制信号开输出橙色导线；3、道闸控制器外部控制信号停输出绿色导线；4道闸控制器外部控制信号关输出蓝色导线；5、道闸控制器外部控制信号开到位输出白色导线；6、道闸控制器外部控制信号关到位输出灰色导线；7、道闸控制器外部控制信号黑色电源线地端；8、通讯线A，黄色，接485卡输出端口黄色；9：通讯线B，紫色，接485卡输出紫色；10、地感线圈棕色1.0mm铁氟龙高温软导线2；11、地感线圈棕色1.0mm铁氟龙高温软导线1；12、接道闸RS485接口A，黄色；13、接道闸RS485接口B，紫色；14、对讲主机+端口，棕色；15、对讲主机-端口，蓝色。

九、捷易通4型十、软件分步安装调试安装环境1、安装工具：Win2003/2008安装光盘一张、WinXP SP3/Win7安装光盘一张、G3一卡通安装光盘一张、MSSQLServer2008安装光盘一张2、数据库服务器：建议数据库服务器使用Windows2003或Windows2008Server。

对于小型服务器也可使用WinXP SP3. G3 后台数据库使用Microsoft Sqlserver2008。

3、工作站：客户端操作系统建议WindowsXP标准版，不要使用经过改造的山寨Windows。

G3软件发卡管理员操作指引培训深圳市捷顺科技实业股份有限公司一、卡片分类知识普及月卡是停车场管理系统授权发行的一种IC卡，通过在捷顺公司G3软件上发行授权成月卡类型。

该卡按月或一定时期内交纳停车费用，在有效的时间内可随意进出该停车场。

过期后是否做临时卡处理可通过系统参数设置来实现。

根据所停放车辆类型不同而分为A、B、C、D四类，即月卡A、月卡B、月卡C、月卡D。

储值卡是停车场管理系统授权发行的一种IC卡，通过在捷顺公司G3软件上发行授权成储值卡类型。

车主预先交纳一定数额的现金并在卡中给予记录，在使用该停车场时发生的费用自动从卡上扣除。

在储值卡中根据所停放车辆类型不同而分为A、B、C、D四类，即储值卡A、储值卡B、储值卡C、储值卡D。

临时卡是停车场管理系统授权发行的一种IC卡，是临时或持无效卡的车主到停车场时的出入凭证，由捷顺公司提供卡片。

车主在停车场发生的停车费用必须支付现金，并在出场时将卡交回。

根据车辆类型不同而分为A、B、C、D三类，即临时卡A、临时卡B、临时卡C、临时卡D。

免费卡是停车场管理系统授权发行的一种IC卡，由车主申请并经管理部门审核批准，通过IC卡发行系统发行，目前由捷顺公司提供卡片。

该卡按月或一定时期内免费停车使用，在有效的时间内可随意进出该停车场。

有效期过期后禁止出入停车场。

根据所停放车辆类型不同而分为A、B两类，即免费卡A、免费卡B。

二、软件登陆1）登入捷顺系统双击桌面打开捷顺软件如下：2）登陆成功后，界面如下所示：三、临时卡快速发行1、建立IC卡发行方案：“卡务管理”→“IC卡发行方案”，如下图：2、IC快速发行：“卡务管理”→“IC卡快速发行”，如下图：四、月卡发行1、设置月卡收费标准：设置月卡的收费标准，使得在月卡发行或延期时，只需输入延期时间，系统就可自动生成发行或延期金额。

操作流程：“车场管理”→“系统设置”→“设置月卡收费”2、点击后弹出以下界面，按要求输入不同类型卡的收费标准，保存退出；3、建立人事资料中的部门：为人事资料中建立相关部门。

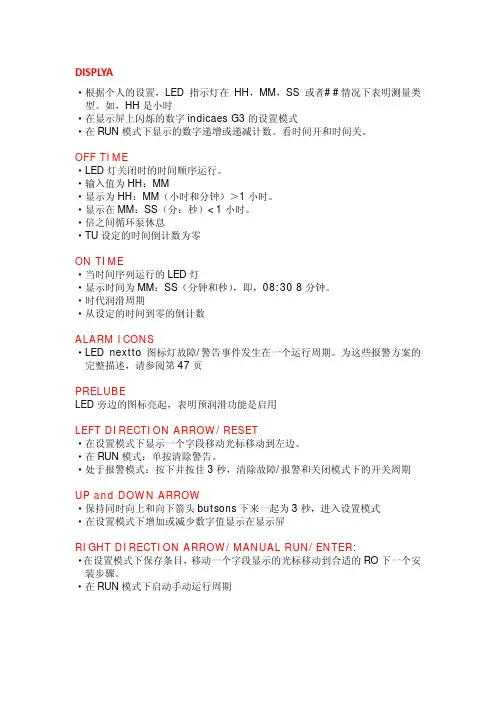

DISPLYA·根据个人的设置，LED指示灯在HH，MM，SS 或者##情况下表明测量类型。

如，HH是小时·在显示屏上闪烁的数字indicaes G3的设置模式·在RUN模式下显示的数字递增或递减计数。

看时间开和时间关。

OFF TIME·LED灯关闭时的时间顺序运行。

·输入值为HH：MM·显示为HH：MM（小时和分钟）＞1小时。

·显示在MM：SS（分：秒）<1小时。

·倍之间循环泵休息·TU设定的时间倒计数为零ON TIME·当时间序列运行的LED灯·显示时间为MM：SS（分钟和秒），即，08:30 8分钟。

·时代润滑周期·从设定的时间到零的倒计数ALARM ICONS·LED nextto图标灯故障/警告事件发生在一个运行周期。

为这些报警方案的完整描述，请参阅第47页PRELUBELED旁边的图标亮起，表明预润滑功能是启用LEFT DIRECTION ARROW/RESET·在设置模式下显示一个字段移动光标移动到左边。

·在RUN模式：单按清除警告。

·处于报警模式：按下并按住3秒，清除故障/报警和关闭模式下的开关周期UP and DOWN ARROW·保持同时向上和向下箭头butsons下来一起为3秒，进入设置模式·在设置模式下增加或减少数字值显示在显示屏RIGHT DIRECTION ARROW/MANUAL RUN/ENTER:·在设置模式下保存条目，移动一个字段显示的光标移动到合适的RO下一个安装步骤。

·在RUN模式下启动手动运行周期powering units with controllers默认情况下，单位与控制器设置在1分钟的时间和关闭时间8小时定时模式运作。

供电单位应当在关机模式下，计数从8小时。

1.进入软件
2.登陆界面
账号9999，密码为空
3.软件界面
4.点击左上方G3图标，查看软件状态，服务是否启动，IP是否为192.168.10.250
5.点击卡务中心
6.测试CPU发行器是否工作正常
7.选择卡务管理项，进行发卡管理
8.点击发行，对卡进行发卡
9.根据需求对卡进行权限设置
10.完成后，点击发行即可进行发卡
11. 卡片的挂失和注销
12.卡的批量授权
13.发行卡完成后点击人行终端，接下来同步卡数据到控制器中
14.登陆界面默认密码为空
15.进入软件界面
16.点击设备及卡管理，在门禁卡管理项中，选择JSE下载
17.提示下载成功。

捷顺停车场G3一卡通软件操作说明一、软件简介二、软件安装2.根据安装向导提示，选择安装路径和相关设置，点击“下一步”继续安装。

3.完成安装后，双击桌面上的软件图标，启动软件。

三、用户登录1.打开软件后，进入登录界面。

2.输入用户名和密码，点击“登录”按钮。

3.如果还没有账号，可以选择“注册新用户”，按照提示填写相关信息并完成注册。

四、车辆进入场内1.在软件界面的收费管理模块中，选择“进场管理”。

2.点击“进车”按钮，进入车辆进入场内的页面。

3.在输入栏中，输入车牌号码等相关信息。

4.点击“保存”按钮，保存车辆进场信息。

5.开启道闸，允许车辆进入。

五、车辆离开场内1.在软件界面的收费管理模块中，选择“离场管理”。

2.点击“出车”按钮，进入车辆离开场内的页面。

3.在输入栏中，输入车牌号码等相关信息。

4.点击“查询”按钮，系统会显示车辆进场时间、费用等信息。

5.点击“结算”按钮，系统会自动计算并显示应收费用。

6.收取现金或刷卡，点击“确认”按钮，完成结算。

7.开启道闸，允许车辆离开。

六、系统管理1.在软件界面的系统管理模块中，选择“用户管理”。

2.可以添加、删除或修改用户账号和权限。

3.在软件界面的系统管理模块中，选择“车型管理”。

4.可以添加、删除或修改车辆类型和对应的收费规则。

5.在软件界面的系统管理模块中，选择“设备管理”。

6.可以添加、删除或修改设备信息，包括道闸、摄像头等。

七、数据报表1.在软件界面的报表管理模块中，选择“进场报表”。

2.可以按照时间段进行查询，并导出相关报表。

3.在软件界面的报表管理模块中，选择“离场报表”。

4.可以按照时间段进行查询，并导出相关报表。

5.在软件界面的报表管理模块中，选择“收费报表”。

6.可以按照时间段进行查询，并导出相关报表。

八、注意事项1.软件使用前，请确保与设备的连接正常，包括道闸、摄像头等设备。

2.在进行车辆进出场管理时，请确保车辆的车牌号码等信息输入正确。

捷顺简单使用说明捷顺是一款多功能的手机应用程序，为用户提供快速便捷的服务。

本文将介绍捷顺的安装和基本使用，帮助用户充分利用捷顺的功能。

一、安装和登录捷顺2.打开捷顺应用程序，点击“注册新用户”进行账号注册。

如果已有账号，点击“登录”进行登录。

3.按照页面提示的要求，填写相关信息并进行验证，完成账号注册或登录。

二、主界面功能介绍捷顺的主界面提供了多个常用功能，包括停车查询、停车缴费、购物及支付等。

下面将一一介绍这些功能。

1.停车查询：用户可以通过该功能查找附近的停车场，并获取停车场的详细信息，如车位数、收费标准等。

2.停车缴费：用户可以使用捷顺进行停车缴费，避免排队等待。

在停车场停车后，在应用程序中选择相应的停车场并输入车牌号，即可进行缴费。

3.购物：捷顺提供了在线购物功能，用户可以通过应用程序购买商品。

在主界面中点击“购物”按钮，浏览商品，选择心仪的商品并进行购买。

4.支付：用户可以在捷顺中绑定银行卡，方便进行各种支付。

在主界面中点击“支付”按钮，输入支付金额和支付密码，即可完成支付。

三、功能使用详解1.停车查询在主界面点击“停车查询”按钮，捷顺会使用手机定位功能，显示附近的停车场。

用户可以查看停车场的距离、车位数、价格等信息。

点击一些停车场可以查看更详细的信息，如停车场的位置、收费标准、营业时间等。

如果需要导航到停车场，点击导航按钮即可使用手机导航功能。

2.停车缴费在停车场停车后，打开捷顺应用程序，在主界面点击“停车缴费”按钮。

在弹出的页面中选择相应的停车场，并输入车牌号和停车时长。

捷顺会根据停车场的收费标准自动生成缴费金额，并显示在页面上。

确认无误后，点击“确认支付”按钮，输入支付密码即可完成缴费。

3.购物在主界面点击“购物”按钮，捷顺会显示热门商品。

用户可以选择心仪的商品，点击进入商品详情页。

在商品详情页中可以查看商品的图片、价格、库存等信息，选择商品规格后点击“加入购物车”即可将商品加入购物车。

第一步数据库安装SQL Server 2008要从网上下载,光盘里没有的下载地址:/soft/10844.html在这里要说下,捷顺说明书里的””20分钟快速安装SqlServer2008””第一页那段说“”具有高级服务的SQLExpress版本是微软发布的一款免费、易用的数据库管理系统，可应用于中小型服务器，可在WinXPSP2上使用，能满足我们系统绝大部分应用环境。

不但免费，不涉及法律纠纷，且安装快捷，功能简单，容易使用，推荐大家使用。

””这一段真的害人不浅,纯属扯蛋.下再好后,解压运行安装文件setup.Exe.1.点击安装-〉全新SQLServer独立安装或向现有安装添加功能。

2．系统检测安装条件，不具备安装条件无法继续安装。

如下图，只要重新启动电脑即可继续安装。

在这里点图中的X, 然后重新启动再运行SQL Server 2008里面的setup就可以安装了选择具有高级服务的SQLExpress版本。

全选。

输入命名实例JS。

选择系统帐户。

确定下一步选混合模式(SQL Server 身份验证)输入密码123456，点添加当前用户。

OK，开始安装。

这个过程大约10分钟。

安装完成配置SQLServer可远程连接。

SQLServer2008安装后，默认不接受远程连接，请打开配置管理器。

选择我们刚才创建的实例。

右键菜单启用TCP/IP。

启用成功后，启动提示重新启动相应服务。

点SQL Server服务，重新启动SqlServer（JS）。

同时确保SqlServer Browser服务也是启动的。

sqlserverBrowser必须启动才能支持远程访问。

如果sqlserverBrowser已经停止，右键菜单是灰色的，无法启动。

请通过右键菜单->属性，设置启动方式为自动，点确定保存，再重新启动服务即可。

12．恭喜您，您现在可以登陆SQLServer2008了。

注意：由于我们创建的实例有名称，您登陆时必须录入实例名，在其它地方连接数据库也一样。

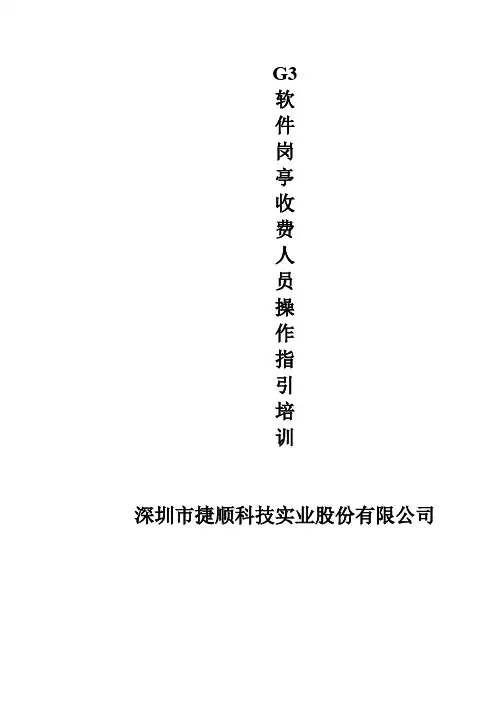

G3软件岗亭收费人员操作指引培训深圳市捷顺科技实业股份有限公司一、车辆出入管理系统基础知识1、车场系统拓扑结构2、主要组成设备及职能3、车场系统基本功能特点4、车辆正常管理流程5、车辆异常管理流程6、系统卡片分类二、门岗安全人员操作指引1、操作流程2、操作指引3、一问一答4、常见故障现象及简单处理方法一、车辆出入管理系统基础知识1、车场系统内部拓扑结构2、按其职能划分，主要由以下部分组成➢数据库服务器：对车场的收费记录、图像进行处理，保存，查询，报表打印。

➢管理中心：对卡片进行授权发行，挂失，解挂，延期等卡处理功能。

➢工作站：实时监控停车场的出入口，收取停车费用功能。

➢系统控制终端（控制机）：对卡片的合法性进行判断、校验，及车辆进出自动控制功能。

主要组成设备➢G3管理软件：停车场核心部分，对系统各组成部分进行设置、数据采集、处理等功能。

➢出入口控制机:实现车辆权限识别、入/出场控制及管理功能。

➢发行器：卡片发行，挂失，解挂等卡处理硬件。

➢临时卡计费器：刷卡计费硬件。

➢出入口道闸：允许或禁止车辆通行的设备或装置。

➢摄像机：对出入车辆的车牌图像、人像、证件等进行抓拍。

➢远距离设备(选配）：实现车主无需停车即完成远程刷卡开闸进出车场。

3、车场系统基本功能特点1）开闸权限设置功能：通过软件或硬件菜单设置，可以进行月卡、储值卡、免费卡、临时卡的开闸/确认开闸权限设置。

2）临时卡计费器计费功能：实现IC卡收费的管理，可以实现对IC/EM卡的卡片发行管理和临时用户的出口收费管理。

3）语音提示功能：数字化语音模块，语音清晰、动听，中文播报。

4）LED显示功能：标准配置单色LED显示屏，用户自定义显示屏内容，中英文显示；面板三种工作状态显示：地感状态显示，读卡状态显示，开关闸状态显示。

5）对讲功能（选配）：控制机内置喇叭，客户可与管理中心进行对讲。

6）月卡无卡延期功能：系统支持月卡有卡或无卡延期，车场通过下载卡号的方式实现月卡无卡延期管理。
