电磁脉冲阀型号及分类
电磁脉冲阀型号：
直角式电磁脉冲阀型号有DMF-Z-20、DMF-Z-25、DMF-Z-40S、DMF-Z-50S、DMF-Z-62S、DMF-Z-76S
淹没式电磁脉冲阀型号有DMF-Y-25、DMF-Y-40S|DMF-Y-50S、DMF-Y-62S、DMF-Y-76S
直通式电磁脉冲阀型号有DMF-T-20、DMF-T-25S、DMF-T-40S、DMF-T-50S、DMF-T-70S
电磁脉冲阀分类：
DMF-Z直角式电磁脉冲阀为直角型阀其进出口之间的夹角为90℃，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。
DMF-Y淹没式电磁脉冲阀，又称嵌入式阀，它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。
适用于气源压力范围较宽的场合。
它的工作压力为0.2-0.6Mpa。
DMF-T直通式电磁脉冲阀的特点是：空气进出口中心线在一条直线上，脉冲阀膜片把脉冲阀分为前后两个气室，接通压缩空气时脉冲阀处于关闭状态，开启动作原理和直角脉冲阀相同，只是气流喷射时的流动方向成180度，直通式脉冲阀的优点是安装方便，常用于脉冲气箱除尘器，缺点是气流经过间体阻力较大。

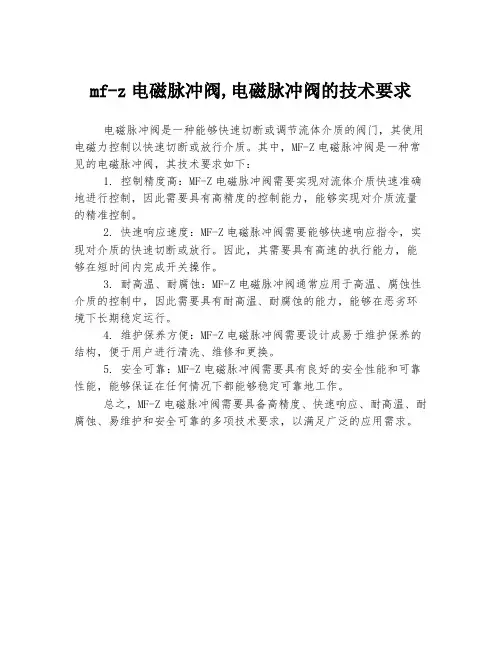

mf-z电磁脉冲阀,电磁脉冲阀的技术要求
电磁脉冲阀是一种能够快速切断或调节流体介质的阀门，其使用电磁力控制以快速切断或放行介质。
其中，MF-Z电磁脉冲阀是一种常见的电磁脉冲阀，其技术要求如下：
1. 控制精度高：MF-Z电磁脉冲阀需要实现对流体介质快速准确地进行控制，因此需要具有高精度的控制能力，能够实现对介质流量的精准控制。
2. 快速响应速度：MF-Z电磁脉冲阀需要能够快速响应指令，实现对介质的快速切断或放行。
因此，其需要具有高速的执行能力，能够在短时间内完成开关操作。
3. 耐高温、耐腐蚀：MF-Z电磁脉冲阀通常应用于高温、腐蚀性介质的控制中，因此需要具有耐高温、耐腐蚀的能力，能够在恶劣环境下长期稳定运行。
4. 维护保养方便：MF-Z电磁脉冲阀需要设计成易于维护保养的结构，便于用户进行清洗、维修和更换。
5. 安全可靠：MF-Z电磁脉冲阀需要具有良好的安全性能和可靠性能，能够保证在任何情况下都能够稳定可靠地工作。
总之，MF-Z电磁脉冲阀需要具备高精度、快速响应、耐高温、耐腐蚀、易维护和安全可靠的多项技术要求，以满足广泛的应用需求。

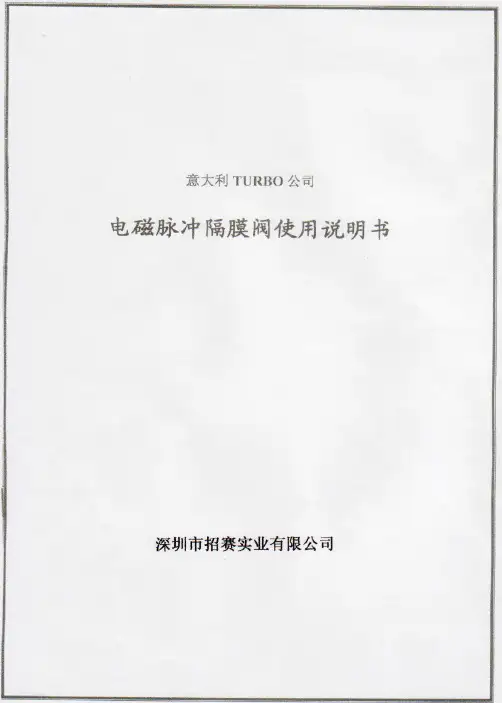

意大利脉冲阀使用说明书
1. 引言
意大利脉冲阀是一种广泛应用于工业和农业领域的控制设备，它通过调节气流来控制气体或液体的流量。
本使用说明书将为用户
提供有关意大利脉冲阀的详细信息，包括安装、操作和维护等方面
的指导。
2. 产品描述
意大利脉冲阀由阀体、阀板、电磁线圈和控制器等部件组成。
阀体通常采用优质的铸铁材料制成，具有耐腐蚀和耐高温的特性。
阀板的材质通常是橡胶或氟橡胶，能够有效地密封气体或液体的流动。
电磁线圈是脉冲阀的驱动力，通过控制器的信号来产生磁场，
使阀板开启或关闭。
3. 安装
(1) 在安装脉冲阀之前，确保工作环境清洁和无尘。
防止进入
异物可能影响阀门的正常工作。
(2) 将阀体安装在合适位置的管道上，确保阀体与管道之间的连接牢固且密封良好。
(3) 连接电磁线圈到控制器，并确保连接牢固可靠。
(4) 检查所有连接点，确保无松动和漏气现象。
4. 操作
(1) 打开控制器电源，并将控制器设置为所需的工作模式。
(2) 通过控制器发送信号，使电磁线圈产生磁场，从而使阀板打开或关闭。
(3) 根据需要调节控制器的信号强度和频率，以控制脉冲阀的开启和关闭时间。
(4) 在脉冲阀工作期间，定期检查阀体和阀板是否有积聚物，并及时清除。
5. 维护
(1) 定期检查脉冲阀的各个部件是否磨损或损坏，如有需要，及时更换。

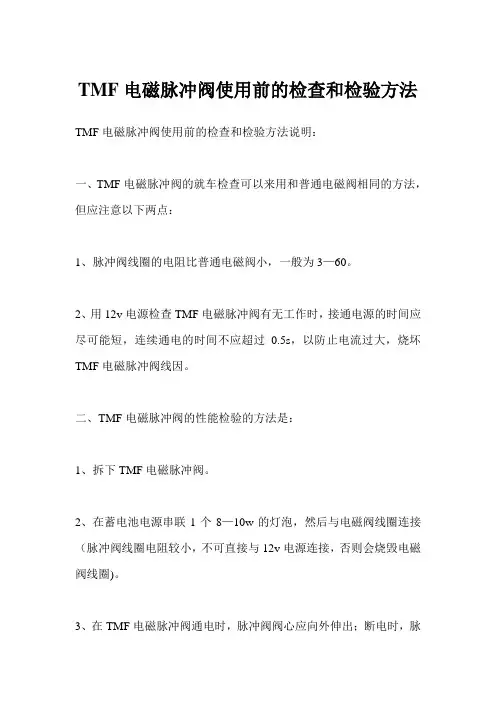

TMF电磁脉冲阀使用前的检查和检验方法TMF电磁脉冲阀使用前的检查和检验方法说明：
一、TMF电磁脉冲阀的就车检查可以来用和普通电磁阀相同的方法，但应注意以下两点：
1、脉冲阀线圈的电阻比普通电磁阀小，一般为3—60。
2、用12v电源检查TMF电磁脉冲阀有无工作时，接通电源的时间应尽可能短，连续通电的时间不应超过0.5s，以防止电流过大，烧坏TMF电磁脉冲阀线因。
二、TMF电磁脉冲阀的性能检验的方法是：
1、拆下TMF电磁脉冲阀。
2、在蓄电池电源串联1个8—10w的灯泡，然后与电磁阀线圈连接（脉冲阀线圈电阻较小，不可直接与12v电源连接，否则会烧毁电磁阀线圈)。
3、在TMF电磁脉冲阀通电时，脉冲阀阀心应向外伸出；断电时，脉
冲阀阀心应向内缩入。
如有异常，说明脉冲阀有故障。

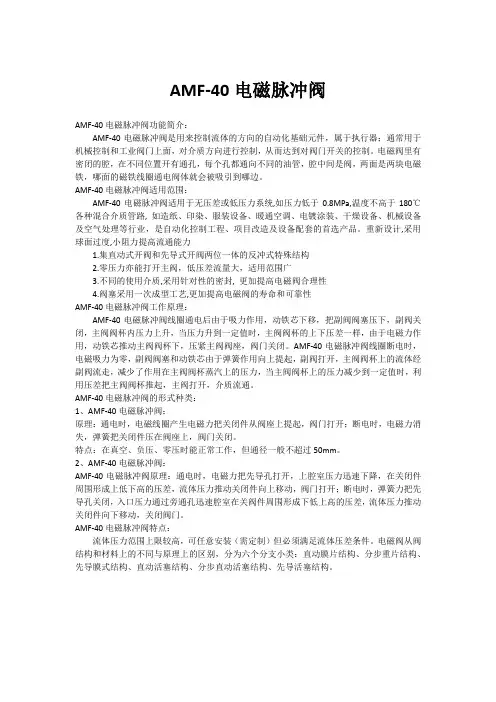

AMF-40电磁脉冲阀AMF-40电磁脉冲阀功能简介：AMF-40电磁脉冲阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边。
AMF-40电磁脉冲阀适用范围：AMF-40电磁脉冲阀适用于无压差或低压力系统,如压力低于0.8MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。
重新设计,采用球面过度,小阻力提高流通能力1.集直动式开阀和先导式开阀两位一体的反冲式特殊结构2.零压力亦能打开主阀，低压差流量大，适用范围广3.不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性4.阀塞采用一次成型工艺,更加提高电磁阀的寿命和可靠性AMF-40电磁脉冲阀工作原理：AMF-40电磁脉冲阀线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯推动主阀阀杯下，压紧主阀阀座，阀门关闭。
AMF-40电磁脉冲阀线圈断电时，电磁吸力为零，副阀阀塞和动铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯蒸汽上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。
AMF-40电磁脉冲阀的形式种类：1、AMF-40电磁脉冲阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过50mm。
2、AMF-40电磁脉冲阀：AMF-40电磁脉冲阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
TMF-Z-25直角式电磁脉冲阀TMF-Z脉冲阀(DMF-Z脉冲阀)为直角式脉冲电磁阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。
工作环境：压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V/AC110V电流：800mA/60mA使用环境：温度℃-65℃空气相对湿度不超过85%使用寿命：100万次或2-3年TMF—Z直角式电磁脉冲阀型号规格表(mm)TMF-Y淹没式电磁脉冲阀TMF—Y(DMF-Y型脉冲阀)型电磁脉冲阀为淹没式脉冲阀，DCF-Y型阀为淹没式阀，脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带动量，扩大了气源压力的使用范围，此淹没式脉冲阀更适合于气源压力较宽场合使用。
技术参数：工作压力：0.3-0.6MPa 工作介质：清洁空气电压：DC24V/AC220V 电流：800Ma/60 m使用环境：温度-10℃-55℃空气相对温度不超过85%使用寿命：100万次或3-5年TMF-Y淹没式电磁脉冲阀型号规格表（mm）TMF-T-62直通式脉冲电磁阀TMF-T脉冲电磁阀(DMF-T电磁脉冲阀)为直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。
TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。
技术参数工作压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V电流：800m A/60mA使用寿命：100万次或3-5年TMF-T电磁脉冲阀型号规格表(mm)TMF-ZM-40电磁脉冲阀TMF-ZM直角带螺母式电磁脉冲阀(DMF-ZM电磁脉冲阀)，是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高、排气量大、工作稳定的性能，而且具有安装、使用、维修方便的特点。
OPTIPOW105 活塞式电磁脉冲阀使用说明书目录一、概述 (3)二、构造和特点 (3)三、技术指标 (4)四、工作原理 (5)五、外形尺寸 (6)六、安装方法 (6)七、常见故障及排除 (9)一、概述电磁脉冲阀是袋式除尘器脉冲清灰振动气流的发生装置，它和脉冲喷吹控制仪组成除尘器的清灰喷吹系统，脉冲喷吹控制仪根据设定发出信号，控制电磁脉冲阀喷吹压缩空气，对滤袋循序（按排或室）进行清灰，使滤袋外壁的粉尘层保持在可控范围内，从而使除尘器达到应有的处理能力和除尘效率。
OPTIPOW105活塞式脉冲阀克服了传统膜片式脉冲阀的缺陷。
阀体尺寸小，使袋式除尘器滤袋间距也相应减少，结构更为紧凑。
与传统膜片式脉冲阀相比可喷吹更多的滤袋，适合长袋脉冲除尘器进一步大型化。
它提供的清灰震动气流能用于各种滤袋（圆袋、扁袋、异形袋、金属纤维袋）、滤筒、陶瓷管和塑烧板等过滤元件的清灰。
脉冲阀的关闭速度可控，能有效地减小滤布与笼骨的碰撞力量，延长滤布的使用寿命。
二、构造和特点OPTIPOW105活塞式电磁脉冲阀的阀体、阀盖采用铝合金压铸制成，经表面处理后，具有良好的防腐蚀性能。
本脉冲阀膜片采用新工艺硫化和复合，活塞采用独创配方的PAGT 工程塑料经特殊工艺加工而成，电磁先导阀选用高效磁性材料和不锈钢隔磁材料组成，各紧固件均采用不锈钢材料制成，具有优良的机械性能。
该电磁脉冲阀设计先进，工艺成熟，装备精良。
具有如下的特点：结构紧凑，喷吹气量大；动作时间和喷吹气量可精确控制；阀体、阀盖压铸致密，表面经特殊工艺处理，提高防腐蚀性能；活塞采用加强型工程塑料制成机械性能稳定；膜片上的密封圈采用进口橡胶制成，韧性好，不泄漏；电磁先导阀吸力大，动作灵敏可靠；阀的开启性能好，在额定电压 85%时能正常开启； 阀的关闭性能好，在0.15MPa 气压时能可靠关闭； 性能稳定可靠，膜片使用寿命达到100万次以上。
三、技术指标1、设计压力 0.2-1.0MPa2、工作压力 0.2-0.6MPa3、喷吹管通径 DN80（3英寸）4、工作介质 洁净压缩空气（符合GB/T13277-91）5、工作电压 DC24V±10%，功率：10W6、使用环境温度 -40℃-125℃7、重量 2kg8、使用寿命 膜片喷吹100万次不同脉冲宽度及喷吹压力下脉冲阀排气量（Nm 3）曲线图:[在10阀气包下测得]00.050.10.150.20.250.30.350.430405060708090100脉冲宽度（ms）排气量（N m 3）0.2MPa 0.3MPa 0.4MPa建议：1、喷吹时间（脉冲宽度） 60-120ms2、间隔时间（脉冲间隔） 60s 以上四、工作原理如图1所示，OPTIPOW105活塞式电磁脉冲阀包括先导部分（1）、阀盖（2）、膜片（3）、O形圈（4）、缓冲环（5）、壳体（6）、活塞（7）。
∙ DMF-T-40S直通式电磁脉冲阀∙ -详细参数直通式电磁脉冲阀安装方法1．电磁脉冲阀输出端（↓）与分气箱（气包）上的接管相联接，阀的输出端与除尘器的喷吹管相联接，螺纹连接处均应使用密封填料（密封膏或生料带），保证可靠密封，安装时分气箱、喷吹管和电磁脉冲阀内应清洁无杂物，安装完毕后应作气压试验。
2. 电磁脉冲阀的输出端与除尘器的喷吹管相联接，如采用专用的穿壁联接器（20 ~ 40S）不需焊接就能使相关的零部件可靠联接。
拆卸也很方便。
注意：不能依靠T 型阀体和穿壁联接器来支撑和固定分气箱（气包）和喷吹管。
应另有措施来支撑和固定。
3．电磁脉冲阀的电源插头应与脉冲控制仪输出线相连接。
阀线圈上的专用插头有三个插孔，有“ 〨”符号的接地线，用户按有关规程决定是否接地（电压小于36V 时可不接地，大于36V 时应接地），另两个线圈电源插脚，分别与脉冲喷吹控制仪对应的端子和公共线端子相连接。
（应参照脉冲喷吹控制仪使用说明书有关章节安装）4．安装时可采用塑料管、电线管或桥架等，穿以0.3mm2~0.5mm2 的铜导线，使阀与控制仪之间保持可靠的电气连接。
5．分气箱（气包）由用户自定，分气箱的容量和分气箱进气管应保证提供清灰喷吹时稳定的气源。
分气箱应有可靠的措施来支撑和固定。
特别提示：1．分气箱（气包）、电磁脉冲阀的安装应在没有气压的情况下进行，一旦安装完毕并供气后，绝对不可拆卸已安装的任何阀门，如需装卸，应关闭气源，并放空存气后方可进行。
2．通电前应详细检查安装无误，使用电源应与脉冲喷吹控制仪和电磁脉冲阀电源要求相符。
3．电磁脉冲阀线圈一次通电时间不能超过 1 秒的脉冲电流，如需长通电的线圈，请在订货时注明。
4．购买时请用户注意：T 系列电磁脉冲阀价格只含阀的本体，不包含联接器及附件。
DMF-T型直通式电磁脉冲阀型号规格表（mm）* 圆柱管螺纹（G）上海玉武阀门有限公司。
电磁阀的使用说明选型要领：电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀2、当管内流体有倒流现象时，可选择带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。
【dcf-z-40s 脉冲电磁阀的工作原理】电磁阀作为一种常见的控制元件，在工业自动化领域扮演着非常重要的角色。
而其中的一种脉冲电磁阀（dcf-z-40s）更是应用广泛，具有很高的实用价值。
那么，dcf-z-40s 脉冲电磁阀的工作原理究竟是怎样的呢？本文将深入探讨这一问题。
1. 电磁阀的基本结构和作用在开始探讨脉冲电磁阀的工作原理之前，首先了解一下电磁阀的基本结构和作用，对于理解脉冲电磁阀的工作原理将大有裨益。
电磁阀一般由线圈、阀芯、阀体等部件组成，通过控制线圈通电和断电来控制阀芯的开关状态，进而实现对介质流体的控制。
在工业控制系统中，电磁阀常被用于液体或气体的流量控制、方向控制等。
2. dcf-z-40s 脉冲电磁阀的特点和应用范围dcf-z-40s 脉冲电磁阀是一种特殊类型的电磁阀，具有响应速度快、寿命长、密封性好等特点，适用于需要快速反应和高频率工作的场合。
它在工业喷涂设备、污水处理设备、空气净化设备等领域有着广泛的应用。
3. dcf-z-40s 脉冲电磁阀的工作原理dcf-z-40s 脉冲电磁阀的工作原理其实并不复杂，但需要掌握一定的电磁学知识才能够深入理解。
当控制线圈通电时，线圈内产生磁场，这个磁场将使得阀芯吸引而打开阀门，介质流体得以通过；当线圈断电时，磁场消失，阀芯弹簧的作用下闭合阀门，介质流体停止通过。
而脉冲电磁阀之所以能够实现快速反应和高频率工作，正是由于其特殊的结构设计和工作原理。
4. 个人观点和理解对于脉冲电磁阀的工作原理，我个人认为应当认真学习和掌握，因为它在工业控制系统中有着非常重要的应用价值。
了解脉冲电磁阀的工作原理，可以帮助我们更好地应用和维护这一设备，在工业生产中发挥更大的作用。
总结:通过本文的介绍和探讨，相信读者对于dcf-z-40s 脉冲电磁阀的工作原理有了更深入的理解。
作为一种应用广泛的控制元件，电磁阀的应用将继续为工业自动化领域带来便利，并且在新的科技发展趋势下不断得到提升和完善。
集尘设备汇总一．布袋式集尘机：上图为滤袋脉冲集尘机，上图显示可知，含尘空气通过滤筒的过滤变成洁净空气，通过洁净空气出口经引风机排出。
集尘机含脉冲电磁阀，螺旋输送机和旋转下料阀；电磁阀用于高压气体的喷吹，将滤袋清灰；螺旋输送机和旋转下料阀就是将灰尘收集然后除去。
布袋式脉冲清灰集尘机用于大风量，高粉尘含量，较极端环境下的使用。
适用场合如下图：热电厂集尘，体型庞大，多漏斗。
水泥厂仓顶式集尘机，用于收集粉尘后回收利用，遏制污染的同时也可以将粉料回收。
普通场所的高静压集尘机，圆柱外形，有助于高压力下抵抗变形。
脉冲布袋集尘机的配件：1.滤袋：①涤纶针刺毡滤袋：具有普通毡类滤布特有的孔隙度高、透气性好、集尘效率高、使用寿命长等优点，因其耐温等级适中，最高可达150°C,耐酸、碱度适中及具有非常好的耐磨性，成为毡类滤材中使用量最大的一个品种。
表面处理方式按照工矿条件的不同要求可烧毛或轧光或涂层等。
②防静电针刺毡滤袋：适用于易爆炸工业粉尘的除尘过滤.特别适用于高炉煤气、煤磨收尘和水泥厂煤磨收尘及其它行业的防爆收尘。
是目前防爆收尘的最理想选择。
该产品还具有以上涤纶针刺毡的特性。
③易清灰针刺毡滤袋：具有表面光滑，不易着灰的优点，少于其他滤袋的清灰次数，从而保护滤袋和节省能源。
④覆膜针刺毡滤袋：极佳的粉尘拦截效率，能满足各个国家的排放标准；提高设备的通气量，降低风阻，减少能源的消耗，节能减排。
⑤拒水防油针刺毡滤袋：潮湿和含油的粉尘可在表面进行过滤，并且不会粘连；此材质会将便面附着的油水渗透，粉尘过滤在表面。
⑥美塔斯耐高温针刺毡：该产品选用进品的耐高温纤维精制而成.耐温可达204°C以上,适用于沥青搅拌、水泥厂立窑尾气、电石厂窑炉尾气、炼钢、铸造烟气、焦化烟气等收尘。
⑦弗美斯耐高温针刺毡：具有耐高温、高强度、抗酸碱腐蚀、耐磨、抗折等特点，经过不同的表面化学处理与后整理技术，还具有易清灰、拒水防油、防静电等功能，并有适合200°C-300°C系列产品。
