电磁脉冲阀的原理结构分类

直角式电磁脉冲阀的结构和工作原理
直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

技术标准：工作压力：0、4~0、6MPa工作介质：清洁空气电压：DC24V、（AC220V/50HZ）使用环境：①温度：-25℃~85℃②空气的相对湿度不超过85%膜片寿命：100万次
第 1 页共 1 页。

电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。

本文将重点介绍电磁阀的结构和工作原理。

一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。

1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。

当通电时，绕组会产生磁场，从而激活铁芯。

2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。

当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。

3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。

同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。

二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。

1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。

此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。

当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。

此时，流体无法再从进口流入或从出口流出。

2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。

其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。

此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。

当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。

此时，流体无法再从原进口流入或从原出口流出。

三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。

常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。

2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。

脉冲阀工作原理
脉冲阀是一种常见的控制阀，其作用是通过脉冲信号控制气流或流体的通断。

其工作原理主要包括以下几个方面：
1. 电磁阀控制：脉冲阀通常由一个电磁阀组成。

当电磁阀通电时，在其内部会形成一个磁场。

这个磁场会改变阀芯的位置，从而控制阀门的开合。

当电磁阀断电时，磁场消失，阀芯会返回原位，使阀门关闭。

2. 控制信号：脉冲阀的控制信号通常是一个脉冲信号，通过改变脉冲信号的频率、宽度或幅度，可以调节阀门的开合程度。

例如，增加脉冲信号的频率可以使阀门开启时间变长，从而增加气流或流体的通量。

3. 充放气方式：脉冲阀充放气方式有两种常见的类型，分别为单向充放气和双向充放气。

单向充放气即阀门只有一个充气端和一个放气端，通过控制阀芯位置的变化从而实现气流或流体的通断。

双向充放气则可以通过改变阀芯的位置使充气端和放气端互换，从而实现气流或流体的反向流动。

4. 阀芯设计：脉冲阀的阀芯通常为柱状或圆柱形状，阀芯上有孔洞用于控制气流或流体的通断。

当阀芯移动时，孔洞可以与进气或出气口对应，从而控制气流或流体的流动。

总的来说，脉冲阀通过电磁阀控制阀门的开合，通过脉冲信号调节阀门的开合程度，通过不同的充放气方式和阀芯设计实现气流或流体的通断。

它在工业控制和流体控制中有广泛应用。

脉冲阀工作原理
脉冲阀是一种用于控制气体或液体流动的装置，它的工作原理是通过
改变阀门内部的压力来控制阀门的开关状态。

脉冲阀由电磁铁、活塞、弹簧、密封圈和阀体等组成。

当电磁铁通电时，产生磁场吸引活塞向上运动，使得密封圈与阀体分离，从而允许
气体或液体通过阀门。

当电磁铁断电时，弹簧会将活塞压回原位，密
封圈与阀体重新接触，从而关闭阀门。

脉冲阀通常用于气动输送系统中，例如水泥输送系统。

在这种应用中，脉冲阀可以控制气体在管道中的流动方向和速度，并且可以确保粉末
或颗粒物料在输送过程中不受损坏。

此外，在工业自动化领域中也经常使用脉冲阀来控制流量。

例如，在
液压系统中，脉冲阀可以通过改变液压油的流量来控制机器的运行速
度和方向。

总之，脉冲阀是一种重要的控制装置，它通过改变内部压力来控制气
体或液体的流动，适用于各种工业应用中。

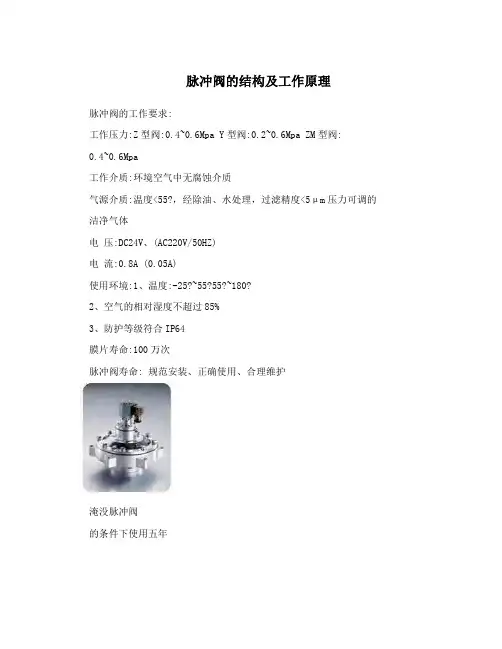

脉冲阀的结构及工作原理脉冲阀的工作要求:工作压力:Z型阀:0.4~0.6Mpa Y型阀:0.2~0.6Mpa ZM型阀:0.4~0.6Mpa工作介质:环境空气中无腐蚀介质气源介质:温度<55?，经除油、水处理，过滤精度<5μm压力可调的洁净气体电压:DC24V、(AC220V/50HZ)电流:0.8A (0.05A)使用环境:1、温度:-25?~55?55?~180?2、空气的相对湿度不超过85%3、防护等级符合IP64膜片寿命:100万次脉冲阀寿命: 规范安装、正确使用、合理维护淹没脉冲阀的条件下使用五年直角脉冲阀编辑本段脉冲阀的工作原理直角脉冲阀原理图脉冲阀分为直角脉冲阀和埋没式脉冲阀直角脉冲阀工作原理如右图所示:高压气从进气口接入，进入下气室，1、当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和下气室的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。

2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令减压室压力低于下气室的压力，下气室的气体将膜片顶起，打开喷吹口，进行气体喷吹。

埋没式脉冲阀工作原理埋没式脉冲阀如右图所示:其结构和直角脉冲阀基本一致，只是没有进气口，直接以气包作为它的下气室，其原理也是一样: 当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和气包的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。

2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令气包压力低于下气室的压力，气包的气体将膜片顶起，打开喷吹口，进行气体喷吹。

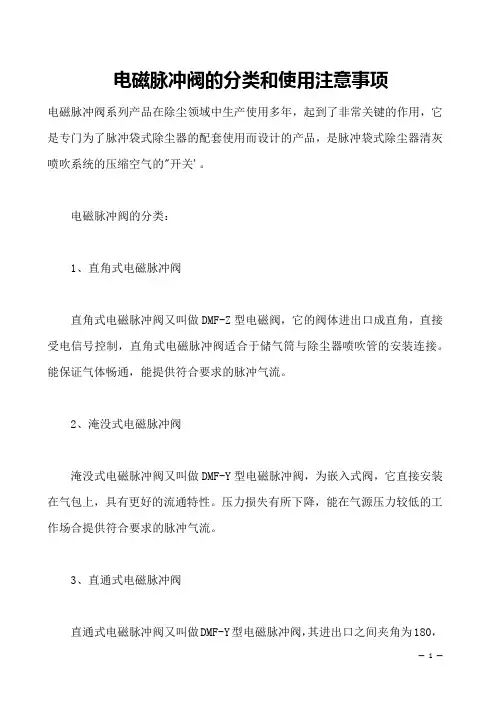

电磁脉冲阀的分类和使用注意事项电磁脉冲阀系列产品在除尘领域中生产使用多年，起到了非常关键的作用，它是专门为了脉冲袋式除尘器的配套使用而设计的产品，是脉冲袋式除尘器清灰喷吹系统的压缩空气的"开关'。

电磁脉冲阀的分类：1、直角式电磁脉冲阀直角式电磁脉冲阀又叫做DMF-Z型电磁阀，它的阀体进出口成直角，直接受电信号控制，直角式电磁脉冲阀适合于储气筒与除尘器喷吹管的安装连接。

能保证气体畅通，能提供符合要求的脉冲气流。

2、淹没式电磁脉冲阀淹没式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，为嵌入式阀，它直接安装在气包上，具有更好的流通特性。

压力损失有所下降，能在气源压力较低的工作场合提供符合要求的脉冲气流。

3、直通式电磁脉冲阀直通式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，其进出口之间夹角为180，它的进出口中心在同一直线，其进气口与储气管连接，出气口与喷吹管连接，保证气流畅通，能提供符合要求的脉冲气流。

电磁脉冲阀的环境要求1、根据供电电源种类，分别选用交流和直流电磁阀.一般来说交流电源取用方便。

2、环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。

3、在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀电磁阀。

4、电磁脉冲阀的电源条件。

5、电源电压波动通常交流选用+%10%.-15%,直流允许%10左右，如若超差，须采取稳压措施或提出特殊订货要求。

6、环境中经常有振动,颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

7、环境的zui高和zui低温度应选在允许范围之内，如有超差需作特殊订货提出。

电磁脉冲阀安装使用注意事项：1、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。

再按清单核对产品名称、型号是否相符，对照铭牌是否与订货单相符。

若缺损或不符，应及时与厂家设法解决。

2、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置。

3、安装前请*吹扫气包及管路，以避免异物损伤膜片造成电磁阀失灵。

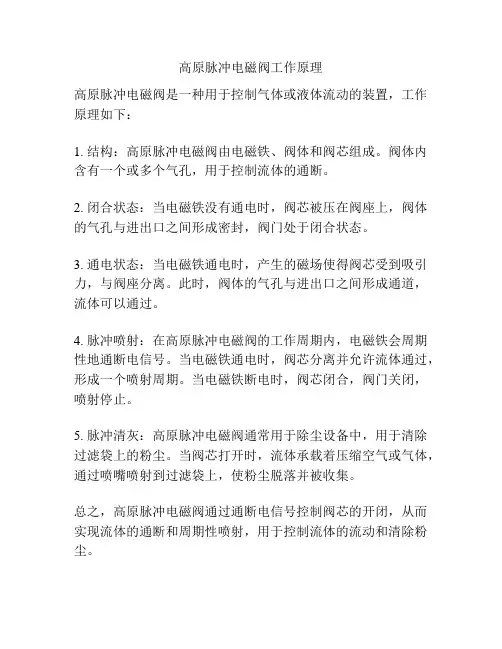

高原脉冲电磁阀工作原理
高原脉冲电磁阀是一种用于控制气体或液体流动的装置，工作原理如下：
1. 结构：高原脉冲电磁阀由电磁铁、阀体和阀芯组成。

阀体内含有一个或多个气孔，用于控制流体的通断。

2. 闭合状态：当电磁铁没有通电时，阀芯被压在阀座上，阀体的气孔与进出口之间形成密封，阀门处于闭合状态。

3. 通电状态：当电磁铁通电时，产生的磁场使得阀芯受到吸引力，与阀座分离。

此时，阀体的气孔与进出口之间形成通道，流体可以通过。

4. 脉冲喷射：在高原脉冲电磁阀的工作周期内，电磁铁会周期性地通断电信号。

当电磁铁通电时，阀芯分离并允许流体通过，形成一个喷射周期。

当电磁铁断电时，阀芯闭合，阀门关闭，喷射停止。

5. 脉冲清灰：高原脉冲电磁阀通常用于除尘设备中，用于清除过滤袋上的粉尘。

当阀芯打开时，流体承载着压缩空气或气体，通过喷嘴喷射到过滤袋上，使粉尘脱落并被收集。

总之，高原脉冲电磁阀通过通断电信号控制阀芯的开闭，从而实现流体的通断和周期性喷射，用于控制流体的流动和清除粉尘。

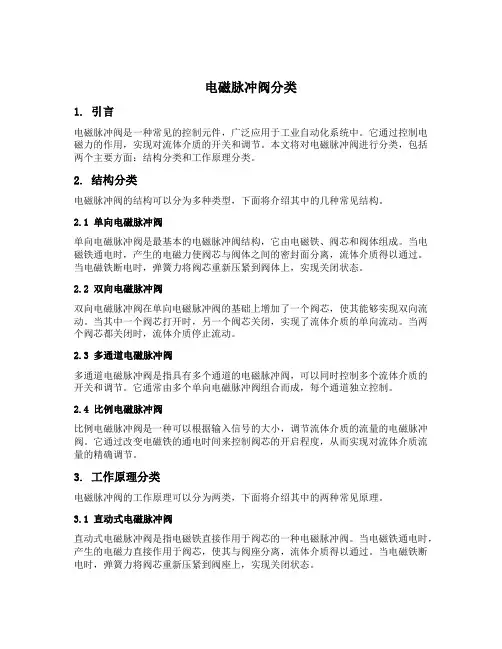

电磁脉冲阀分类1. 引言电磁脉冲阀是一种常见的控制元件，广泛应用于工业自动化系统中。

它通过控制电磁力的作用，实现对流体介质的开关和调节。

本文将对电磁脉冲阀进行分类，包括两个主要方面：结构分类和工作原理分类。

2. 结构分类电磁脉冲阀的结构可以分为多种类型，下面将介绍其中的几种常见结构。

2.1 单向电磁脉冲阀单向电磁脉冲阀是最基本的电磁脉冲阀结构，它由电磁铁、阀芯和阀体组成。

当电磁铁通电时，产生的电磁力使阀芯与阀体之间的密封面分离，流体介质得以通过。

当电磁铁断电时，弹簧力将阀芯重新压紧到阀体上，实现关闭状态。

2.2 双向电磁脉冲阀双向电磁脉冲阀在单向电磁脉冲阀的基础上增加了一个阀芯，使其能够实现双向流动。

当其中一个阀芯打开时，另一个阀芯关闭，实现了流体介质的单向流动。

当两个阀芯都关闭时，流体介质停止流动。

2.3 多通道电磁脉冲阀多通道电磁脉冲阀是指具有多个通道的电磁脉冲阀，可以同时控制多个流体介质的开关和调节。

它通常由多个单向电磁脉冲阀组合而成，每个通道独立控制。

2.4 比例电磁脉冲阀比例电磁脉冲阀是一种可以根据输入信号的大小，调节流体介质的流量的电磁脉冲阀。

它通过改变电磁铁的通电时间来控制阀芯的开启程度，从而实现对流体介质流量的精确调节。

3. 工作原理分类电磁脉冲阀的工作原理可以分为两类，下面将介绍其中的两种常见原理。

3.1 直动式电磁脉冲阀直动式电磁脉冲阀是指电磁铁直接作用于阀芯的一种电磁脉冲阀。

当电磁铁通电时，产生的电磁力直接作用于阀芯，使其与阀座分离，流体介质得以通过。

当电磁铁断电时，弹簧力将阀芯重新压紧到阀座上，实现关闭状态。

3.2 导向式电磁脉冲阀导向式电磁脉冲阀是指电磁铁通过改变阀芯的导向来控制流体介质的流动的一种电磁脉冲阀。

当电磁铁通电时，改变阀芯的导向，使流体介质得以通过。

当电磁铁断电时，阀芯的导向恢复到原来的状态，实现关闭状态。

4. 应用领域电磁脉冲阀广泛应用于各个领域，下面将介绍其中的几个典型应用。

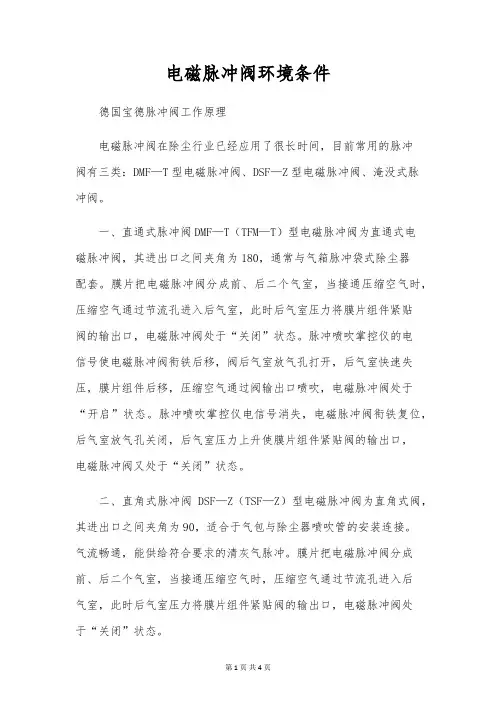

电磁脉冲阀环境条件德国宝德脉冲阀工作原理电磁脉冲阀在除尘行业已经应用了很长时间，目前常用的脉冲阀有三类：DMF—T型电磁脉冲阀、DSF—Z型电磁脉冲阀、淹没式脉冲阀。

一、直通式脉冲阀DMF—T（TFM—T）型电磁脉冲阀为直通式电磁脉冲阀，其进出口之间夹角为180，通常与气箱脉冲袋式除尘器配套。

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹掌控仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室快速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹掌控仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力上升使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

二、直角式脉冲阀DSF—Z（TSF—Z）型电磁脉冲阀为直角式阀，其进出口之间夹角为90，适合于气包与除尘器喷吹管的安装连接。

气流畅通，能供给符合要求的清灰气脉冲。

膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹掌控仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室快速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹掌控仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力上升使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。

受脉冲喷吹掌控仪输出信号的掌控，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处置本领和收尘效率。

三、淹没式脉冲阀膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，德国宝德脉冲阀工作原理此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

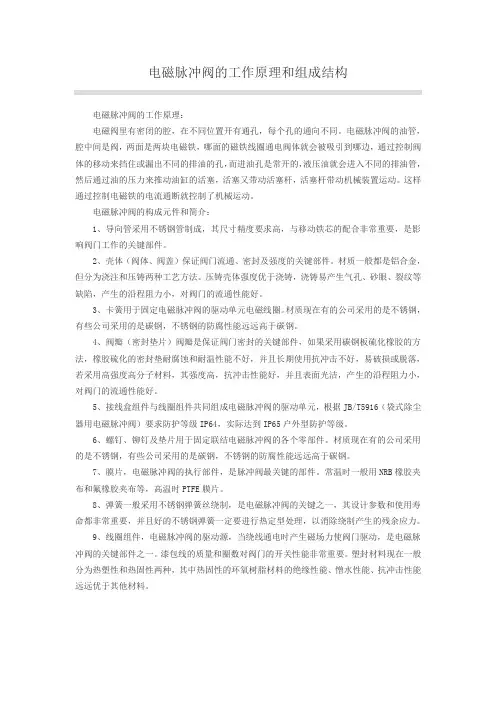

电磁脉冲阀的工作原理和组成结构电磁脉冲阀的工作原理：电磁阀里有密闭的腔，在不同位置开有通孔，每个孔的通向不同。

电磁脉冲阀的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。

这样通过控制电磁铁的电流通断就控制了机械运动。

电磁脉冲阀的构成元件和简介：1、导向管采用不锈钢管制成，其尺寸精度要求高，与移动铁芯的配合非常重要，是影响阀门工作的关键部件。

2、壳体（阀体、阀盖）保证阀门流通、密封及强度的关键部件。

材质一般都是铝合金，但分为浇注和压铸两种工艺方法。

压铸壳体强度优于浇铸，浇铸易产生气孔、砂眼、裂纹等缺陷，产生的沿程阻力小，对阀门的流通性能好。

3、卡簧用于固定电磁脉冲阀的驱动单元电磁线圈。

材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。

4、阀瓣（密封垫片）阀瓣是保证阀门密封的关键部件，如果采用碳钢板硫化橡胶的方法，橡胶硫化的密封垫耐腐蚀和耐温性能不好，并且长期使用抗冲击不好，易破损或脱落，若采用高强度高分子材料，其强度高，抗冲击性能好，并且表面光洁，产生的沿程阻力小，对阀门的流通性能好。

5、接线盒组件与线圈组件共同组成电磁脉冲阀的驱动单元，根据JB/T5916（袋式除尘器用电磁脉冲阀）要求防护等级IP64，实际达到IP65户外型防护等级。

6、螺钉、铆钉及垫片用于固定联结电磁脉冲阀的各个零部件。

材质现在有的公司采用的是不锈钢，有些公司采用的是碳钢，不锈钢的防腐性能远远高于碳钢。

7、膜片，电磁脉冲阀的执行部件，是脉冲阀最关键的部件。

常温时一般用NRB橡胶夹布和氟橡胶夹布等，高温时PTFE膜片。

8、弹簧一般采用不锈钢弹簧丝绕制，是电磁脉冲阀的关键之一，其设计参数和使用寿命都非常重要，并且好的不锈钢弹簧一定要进行热定型处理，以消除绕制产生的残余应力。

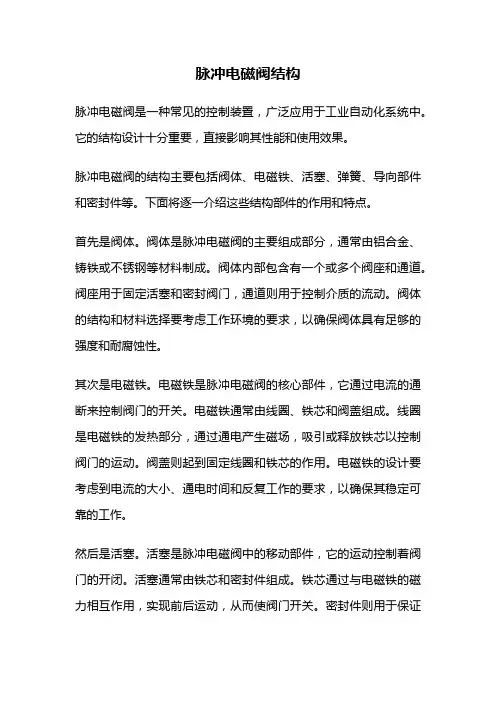

脉冲电磁阀结构脉冲电磁阀是一种常见的控制装置，广泛应用于工业自动化系统中。

它的结构设计十分重要，直接影响其性能和使用效果。

脉冲电磁阀的结构主要包括阀体、电磁铁、活塞、弹簧、导向部件和密封件等。

下面将逐一介绍这些结构部件的作用和特点。

首先是阀体。

阀体是脉冲电磁阀的主要组成部分，通常由铝合金、铸铁或不锈钢等材料制成。

阀体内部包含有一个或多个阀座和通道。

阀座用于固定活塞和密封阀门，通道则用于控制介质的流动。

阀体的结构和材料选择要考虑工作环境的要求，以确保阀体具有足够的强度和耐腐蚀性。

其次是电磁铁。

电磁铁是脉冲电磁阀的核心部件，它通过电流的通断来控制阀门的开关。

电磁铁通常由线圈、铁芯和阀盖组成。

线圈是电磁铁的发热部分，通过通电产生磁场，吸引或释放铁芯以控制阀门的运动。

阀盖则起到固定线圈和铁芯的作用。

电磁铁的设计要考虑到电流的大小、通电时间和反复工作的要求，以确保其稳定可靠的工作。

然后是活塞。

活塞是脉冲电磁阀中的移动部件，它的运动控制着阀门的开闭。

活塞通常由铁芯和密封件组成。

铁芯通过与电磁铁的磁力相互作用，实现前后运动，从而使阀门开关。

密封件则用于保证阀门的密封性能，防止介质泄漏。

活塞的设计要考虑到其运动灵活性和密封性能，以确保阀门的准确控制和介质的可靠封闭。

接下来是弹簧。

弹簧是脉冲电磁阀中的负载部件，它的作用是提供恢复力和稳定性。

弹簧通常安装在活塞的后方，通过对活塞施加压力，使活塞保持在初始位置，当电磁铁通电时，通过对弹簧的压缩使活塞向前运动，从而实现阀门的开启。

弹簧的设计要考虑到其刚度和可靠性，以确保阀门的可靠开关和稳定性能。

脉冲电磁阀还包括导向部件和密封件。

导向部件用于引导活塞的运动轨迹，确保阀门的准确开闭。

密封件则用于保证阀门的密封性能，防止介质泄漏。

导向部件的设计要考虑到精度和耐磨性，以确保阀门的准确运动和长寿命。

密封件的设计要考虑到材料的选择和密封性能的要求，以确保阀门的可靠封闭和耐腐蚀性能。

详谈电磁脉冲阀工作原理介绍及技术要求电磁脉冲阀的种类较多，不同的电磁脉冲阀有不同的工作原理，这对于用户在使用时会带来方便上的问题，下面我们来介绍下，不同电磁脉冲阀的工作原理和相关技术要求。

一：电磁脉冲阀工作原理淹没式电磁脉冲阀工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移。

压缩空气通过阀输出口喷吹，电磁脉冲阀处于"开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度，它适用于储气包与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气道。

电磁脉冲阀是脉冲袋式除尘器清灰系统的压缩空气“开关”。

受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力个收尘效率。

直角式电磁脉冲阀工作原理：电磁脉冲阀DMF-Z为直角式脉冲阀其进出口之间的夹角为90度，它适用于储气包与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气道。

膜片把电磁脉冲阀分成前、后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于关闭状态，脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，电磁脉冲阀又处于“关闭”状态。

是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

电磁脉冲阀工作原理
电磁脉冲阀是一种采用电磁力控制的阀门，用于控制流体介质的通断。

其工作原理可以按以下步骤进行解析：
1. 构造：电磁脉冲阀通常由电磁铁、密封材料和阀体三部分组成。

电磁铁由线圈、铁芯和阀杆组成，通过控制线圈通电时产生的电磁力来实现阀杆的运动。

密封材料用于保证阀门的密封性能。

阀体则负责流体介质的通断。

2. 工作步骤：当电磁铁线圈不通电时，阀杆与阀门处于关闭状态。

当线圈通电时，电流通过线圈产生的磁场会使阀杆受到电磁力的作用，向上运动。

3. 通断控制：通常通过控制电磁铁线圈通电时间和电流的大小来控制阀门的通断。

当电磁铁线圈通电时间较短或电流较小时，阀门的通断速度较慢；当电磁铁线圈通电时间较长或电流较大时，阀门的通断速度较快。

4. 功能应用：电磁脉冲阀广泛应用于工业领域的流体控制系统中，例如液压系统、燃气系统、水处理系统等。

通过根据实际需要控制电磁铁的通断状态，可以实现对流体介质的准确控制。

总结来说，电磁脉冲阀通过控制线圈电流的通断来产生电磁力，从而控制阀杆的运动，实现对流体介质的通断控制。

其具有操作简单、控制精确等优点，在许多工业领域中得到广泛应用。

电磁阀原理结构电磁阀是依靠电磁线圈产生电磁力来驱动阀门开、关的流体控制元件，也是工业控制过程中常用执行器之一。

电磁阀按原理分为：直动式、分步直动式、先导式三大类；按结构分为：膜片式电磁阀和活塞式电磁阀两类（圆柱活塞、圆锥活塞、蝶型活塞、浮动活塞）。

1、不同工作原理电磁阀的特点：(1)直动式电磁阀：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。

(2)分步直动式电磁阀：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀和主阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

(3)先导式电磁阀：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关闭件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

2、不同结构电磁阀的特点：（1）膜片电磁阀：成本低，口径小，压力低，一般适合温度不大于110℃的中性气体或液体，该技术主要源自台湾和德国。

（2）圆柱活塞电磁阀（又称杯状活塞电磁阀）：该结构为国内传统型结构，即活塞为圆柱型，适合频率不高，工作时间不长的环境，长时间使用或高频率使用时，容易出现内泄和卡死现象，甚至容易出现不能关闭和线圈烧坏等现象，特别不适合垂直安装的场所；由于其结构的缺陷我公司从2002年已不再生产该种结构电磁阀。

（3）圆锥活塞电磁阀：该结构为利用德国技术对国内圆柱活塞的改进型，圆锥活塞电磁阀在高频率下可以保证电磁阀活塞在同一直线上运动，同时由于密封面是锥形，形成了补偿磨损，所以保证了长时间使用后无泄漏，是传统圆柱活塞的理想代替品。

电磁阀原理和结构知识简介追朔电磁阀的进展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区分又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能牢靠动作，但功率较大，要求必需水平安装。

先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

追朔电磁阀的进展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区分又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

脉冲阀的工作要求：工作压力：Z型阀：0.4~0.6Mpa Y型阀：0.2~0.6Mpa ZM型阀：0.4~0.6Mpa工作介质：环境空气中无腐蚀介质气源介质：温度<55℃，经除油、水处理，过滤精度<5μm压力可调的洁净气体电压：DC24V、（AC220V/50HZ）电流：0.8A （0.05A）使用环境：1、温度：-25℃~55℃55℃~180℃2、空气的相对湿度不超过85%3、防护等级符合IP64膜片寿命：100万次脉冲阀寿命：规范安装、正确使用、合理维护淹没脉冲阀的条件下使用五年直角脉冲阀编辑本段脉冲阀的工作原理直角脉冲阀原理图脉冲阀分为直角脉冲阀和埋没式脉冲阀直角脉冲阀工作原理如右图所示：高压气从进气口接入，进入下气室，1、当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和下气室的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。

2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令减压室压力低于下气室的压力，下气室的气体将膜片顶起，打开喷吹口，进行气体喷吹。

埋没式脉冲阀工作原理埋没式脉冲阀如右图所示：其结构和直角脉冲阀基本一致，只是没有进气口，直接以气包作为它的下气室，其原理也是一样：当脉冲阀未得电时，气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室，由于阀芯在弹簧的作用下堵住泄压孔，气体不会排出，令减压室和气包的压力一致，而在弹簧作用下，膜片将喷吹口堵住，气体不会冲出。

2、当脉冲阀得电时，阀芯在电磁力作用下向上抬起，泄压孔打开，气体喷出，由于恒压管道节流孔的作用，泄压孔的流出速度大于减压室恒压管气体的流入速度，令气包压力低于下气室的压力，气包的气体将膜片顶起，打开喷吹口，进行气体喷吹。

编辑本段常见故障及修复1、弹簧损坏，脉冲阀阀芯上的弹簧容易损坏，造成的表象是脉冲阀长期向喷吹口放气，处理方式是更换弹簧2、胶垫损坏，使用时间长了以后，脉冲阀阀芯上的胶垫容易损坏，造成的表象是脉冲阀长期向喷吹口放气，处理方式是更换胶垫3、阀芯污垢，由于进气不清洁，造成阀芯处的污垢积结，造成的表象是喷吹口长期进气或者得电后脉冲阀不动作，处理方式是清洗阀芯4、膜片损坏，长期工作后，膜片易疲劳、氧化等，造成的表象是泄压口长期放气，脉冲阀不工作，处理方式是更换膜片5、节流孔堵塞或损坏，进气不清洁易导致节流孔堵塞，表象是脉冲阀长期向喷吹口放气，处理方式是清洗节流孔；节流孔损坏或缺失，令节流孔失去截留作用，导致泄压不正常，表象是得电后脉冲阀有动作，泄压口放气，但脉冲阀不进行喷吹，处理方式是个更换节流。

电磁阀的大体原理与分类介绍电磁阀(Electromagnetic valve)是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并非限于液压、气动。

用在工业控制系统中调整介质的方向、流量、速度和其他的参数。

电磁阀能够配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。

电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常常利用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电磁阀（图1）大体原理：电磁阀里有密闭的腔，在不同位置开有通孔，每一个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。

如此通过控制电磁铁的电流通断就控制了机械运动。

电磁阀从原理上分为直动式电磁阀、分步直动式电磁阀、先导式电磁阀1.直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开;断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

直动式电磁阀（图2）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2.分步直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开;断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

分步直动式电磁阀（图3）特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必需水平安装。

3.先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开;断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
