淹没式电磁脉冲阀

高原式电磁脉冲阀性能的解析参考资料：/作为袋式除尘器关键配件的电磁脉冲阀，一个优质的电磁脉冲阀不但使用寿命要长，质量要好，更关键的是其使用性能要优越，因为这直接关系到清灰系统的稳定运行。

影响电磁脉冲阀性能差异的因素包括阀体本身结构及脉冲喷吹参数的设置等，且诸多因素之间还存在交互影响。

这些因素的交互作用导致电磁脉冲阀性能参数存在很大差异。

因此，综合考察一个脉冲阀性能的优劣要从多方面分析和比较，这样也就给目前市场上电磁脉冲阀的选用提高了难度。

其优良性能主要体现在以下几个方面：良好的开关性能、有效的喷吹性能、完美的流通性能及质量的稳定性和一致性。

开关性能电磁脉冲阀的开关性能直接影响到清灰系统的喷吹效果和效率，主要由响应时间、开启时间、喷吹时间、关闭时间、峰值压力等参数来反映。

电磁脉冲阀的开关性能与电磁线圈先导、膜片组件及弹簧的性能密切相关。

电磁线圈的性能影响到响应时间，膜片组件及弹簧的性能结合合理的阀门内腔结构影响到其他参数，特别是膜片的性能，膜片的性能不仅是我们通常所说的100万次寿命的关键保证，同时也是影响开启时间和峰值压力的关键因素。

流通能力流通能力是指在一定压差下，单位时间内通过整个电磁脉冲阀（包括先导部分的气体）的体积流量，常用Cv或Kv表示，其关系为Cv=1.167Kv。

阀门的流量系数是衡量阀门流通能力的重要指标，流量系数值越大说明流体流过阀门时的压力损失越小。

阀门生产厂家大多把不同压力等级、不同类型和不同公称通径阀门的流量系数值列入样本，供设计部门和使用单位选用。

流量系数值随阀门的型式、规格、结构而变化，不同型式、规格的阀门都要通过测试装置的检测，才能确定这种阀门的流量系数值。

由于电磁脉冲阀的入口压力是在变化的，要通过Kv系数计算喷吹量太复杂，因此使用单位和设计单位常常直接把Kv、Cv系数作为衡量电磁脉冲阀的流通能力的指标。

影响电磁脉冲阀流量系数的主要因素有流体流过阀门内部的方向、阀门的进出口面积比、阀门开启的帘面积、膜片密封面和阀座的结构、阀门内腔结构等参数。

淹没式脉冲电磁阀知识
沧州长兴环保设备有限公司
淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式。

它与其他结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而能适用于压低的场合，且可降低能源消耗和延长膜片寿命。

脉冲阀是脉冲喷吹清灰装置的执街上机构和关键部件，主要分直角式、淹没式和直通式三类，值得注意的是国产脉冲阀的工作压力；直角阀和直通阀为 0.4-0.6MPa；进口产品不管哪一种阀，工作压力范围均是0.4-0.6MPa，两类阀没有承受压力和应用压力高低的区别。

淹没式脉冲阀工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

电磁脉冲阀DSF-Z电磁脉冲阀）为直角式脉冲阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。

受脉冲喷吹控制仪输出信号的控制，对除尘滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

上海袋式除尘配件有限公司技术资料12345650304252607892100506880100113134150801001161381561782001101301551802002232501501702002222502731234565060729111213615610080100118145172200150108132150180216240200150176198230270295250200220252290325350123456508611014517521024010011014017522025528015014018022527031036020018823028033038043025023628834039045051212345650148170200255296330100168197252300340370150195250300350380435200255300365420470516250320367430490545600123456502102603123503804171002262803453804204651502503203804304455122003203704505005506002503994725506006386811234565025034044056070275010030040050063476086015044055063576290010422006507408189521100124525092010001108120513501460气包工作压力 (Kgf/cm2)DMF-Y-25淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)DMF-Y-102S淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)脉冲宽度(ms)气包工作压力 (Kgf/cm2)DMF-Y淹没式电磁脉冲阀DMF-Y-76S淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)DMF-Y-50S淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)脉冲宽度(ms)气包工作压力 (Kgf/cm2)DMF-Y-62S淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)脉冲宽度(ms)气包工作压力 (Kgf/cm2)DMF-Y-40S淹没式电磁脉冲阀空气耗气量 (Nl/Pulse)脉冲宽度(ms)脉冲宽度(ms)气包工作压力 (Kgf/cm2)脉冲宽度(ms)气包工作压力 (Kgf/cm2)SBFEC--Leading Technology。

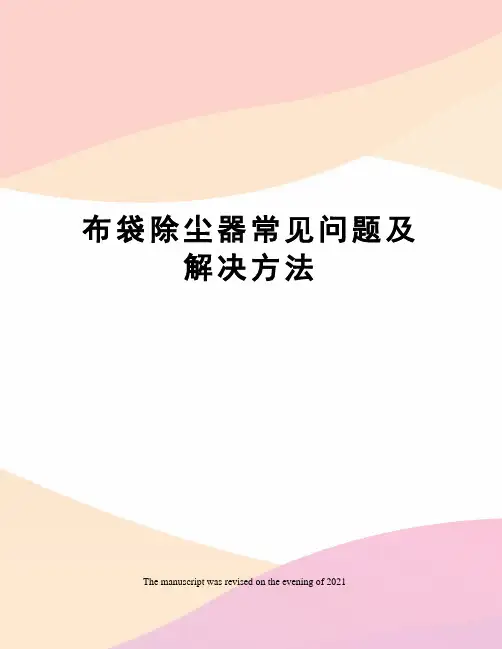

布袋除尘器5种常见故障及解决方式布袋除尘器已成为目前高效除尘设备的主流。

因此我们在使用过程中若发现故障时，需要我们准确分析，并及时处理就可以保障布袋除尘器的平稳运行，并能有效地降低运行阻力、延长滤袋的使用寿命，以低运行费用取得高的除尘效率。

一、除尘设备布袋破损原因造成：1、反吹系统的喷嘴不正，造成反吹偏斜；2、反吹压缩空气压力偏大。

解决措施：1、进行喷吹系统改造，改造费用高、周期长，不能在正常的检修期间内完成。

2、反吹风压缩空气压力控制在0.25～0.35MPa之间，能够把布袋上的灰清掉即可，如压力过高则影响布袋的使用寿命。

可通过观察除尘器进出口压力差变化进行调整，使压力差在控制要求范围内(设计压差<1700Pa)。

3、调整喷吹程序，把喷吹脉宽从150ms调整为250ms，以减小喷吹的力度，减少布袋的磨损。

由于正常开机状态下不能更换，布袋破损严重时不仅会造成周围布袋积料，无法正常使用，同时还会造成外排粉尘超标，污染环境。

另外布袋备件成本也较高，通过这种处理不仅节约成本，维护设备的正常运行，延长了布袋的使用寿命，同时也很好的保护了环境。

二、除尘效果不佳原因分析及解决措施：1、新装的洁净滤袋孔隙较大，刚开始使用时粉尘通过率较高，尚未达到^佳的过滤状态，粉尘排放量较大。

随着过滤的进行，粉尘在滤袋的外表面堆积形成粉尘层，使滤袋外表面的孔隙变小，除尘效率提高，“尘滤尘”的作用可去除微细粉尘99%以上。

因此测定布袋除尘器的除尘效率在连续使用1个月后进行更为准确。

2、检查滤袋的安装是否正确。

通常布袋除尘器备，依靠缝制于滤袋口的弹性胀圈将滤袋嵌压在花板孔内，通过花板将中箱体尘气室与上箱体净气室严格区分。

如果滤袋口的弹性胀圈未能与花板孔完全密合，出现了缝隙就会导致含尘气流直接进入净气室,排气筒出口冒灰。

可以逐一检查除尘滤袋口的安装情况，,发现缝隙的要压紧密封。

在布袋除尘器的安装过程中滤袋的安装质量是监督检查的重点之一。

ASCO电磁脉冲阀原理及注意事项阿斯卡脉冲阀工作原理介绍电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。

阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。

电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。

ASCO脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。

脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。

脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况.脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关，受脉冲喷吹控制仪的控制，对滤袋进行逐室逐排喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率良好。

电磁脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，每类有6个规格接口从20～76mm(0.75～3in)。

每个阀一次喷吹耗气量30～600m3/min(0.2～0.6MPa)。

值得注意的是国产脉冲阀的工作压力直角式阀和直通阀是0.4～0.6MPa，淹没式电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关。

它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。

适用于气源压力范围较宽的场合。

电磁脉冲阀为直角阀，其进出口之间的夹角为90&deg;，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。

技术参数：工作压力：0.3-0.6MPa；工作介质：清洁空气；电压：DC24V-AC220V；电流：800mA/60mA；使用环境：温度;-;10℃;-;65℃、空气相对湿度不超过85%；使用寿命：100万次或2-3年。

TMF-Z-25直角式电磁脉冲阀TMF-Z脉冲阀(DMF-Z脉冲阀)为直角式脉冲电磁阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

工作环境：压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V/AC110V电流：800mA/60mA使用环境：温度℃-65℃空气相对湿度不超过85%使用寿命：100万次或2-3年TMF—Z直角式电磁脉冲阀型号规格表(mm)TMF-Y淹没式电磁脉冲阀TMF—Y(DMF-Y型脉冲阀)型电磁脉冲阀为淹没式脉冲阀，DCF-Y型阀为淹没式阀，脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带动量，扩大了气源压力的使用范围，此淹没式脉冲阀更适合于气源压力较宽场合使用。

技术参数：工作压力：0.3-0.6MPa 工作介质：清洁空气电压：DC24V/AC220V 电流：800Ma/60 m使用环境：温度-10℃-55℃空气相对温度不超过85%使用寿命：100万次或3-5年TMF-Y淹没式电磁脉冲阀型号规格表（mm）TMF-T-62直通式脉冲电磁阀TMF-T脉冲电磁阀(DMF-T电磁脉冲阀)为直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。

技术参数工作压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V电流：800m A/60mA使用寿命：100万次或3-5年TMF-T电磁脉冲阀型号规格表(mm)TMF-ZM-40电磁脉冲阀TMF-ZM直角带螺母式电磁脉冲阀(DMF-ZM电磁脉冲阀)，是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高、排气量大、工作稳定的性能，而且具有安装、使用、维修方便的特点。

电磁脉冲阀工作原理
电磁脉冲阀是一种采用电磁力控制的阀门，用于控制流体介质的通断。

其工作原理可以按以下步骤进行解析：
1. 构造：电磁脉冲阀通常由电磁铁、密封材料和阀体三部分组成。

电磁铁由线圈、铁芯和阀杆组成，通过控制线圈通电时产生的电磁力来实现阀杆的运动。

密封材料用于保证阀门的密封性能。

阀体则负责流体介质的通断。

2. 工作步骤：当电磁铁线圈不通电时，阀杆与阀门处于关闭状态。

当线圈通电时，电流通过线圈产生的磁场会使阀杆受到电磁力的作用，向上运动。

3. 通断控制：通常通过控制电磁铁线圈通电时间和电流的大小来控制阀门的通断。

当电磁铁线圈通电时间较短或电流较小时，阀门的通断速度较慢；当电磁铁线圈通电时间较长或电流较大时，阀门的通断速度较快。

4. 功能应用：电磁脉冲阀广泛应用于工业领域的流体控制系统中，例如液压系统、燃气系统、水处理系统等。

通过根据实际需要控制电磁铁的通断状态，可以实现对流体介质的准确控制。

总结来说，电磁脉冲阀通过控制线圈电流的通断来产生电磁力，从而控制阀杆的运动，实现对流体介质的通断控制。

其具有操作简单、控制精确等优点，在许多工业领域中得到广泛应用。
