型直角电磁脉冲阀使用说明

直角式电磁脉冲阀的结构和工作原理
直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

技术标准：工作压力：0、4~0、6MPa工作介质：清洁空气电压：DC24V、（AC220V/50HZ）使用环境：①温度：-25℃~85℃②空气的相对湿度不超过85%膜片寿命：100万次
第 1 页共 1 页。

电磁脉冲阀的分类和使用注意事项电磁脉冲阀系列产品在除尘领域中生产使用多年，起到了非常关键的作用，它是专门为了脉冲袋式除尘器的配套使用而设计的产品，是脉冲袋式除尘器清灰喷吹系统的压缩空气的"开关'。

电磁脉冲阀的分类：1、直角式电磁脉冲阀直角式电磁脉冲阀又叫做DMF-Z型电磁阀，它的阀体进出口成直角，直接受电信号控制，直角式电磁脉冲阀适合于储气筒与除尘器喷吹管的安装连接。

能保证气体畅通，能提供符合要求的脉冲气流。

2、淹没式电磁脉冲阀淹没式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，为嵌入式阀，它直接安装在气包上，具有更好的流通特性。

压力损失有所下降，能在气源压力较低的工作场合提供符合要求的脉冲气流。

3、直通式电磁脉冲阀直通式电磁脉冲阀又叫做DMF-Y型电磁脉冲阀，其进出口之间夹角为180，它的进出口中心在同一直线，其进气口与储气管连接，出气口与喷吹管连接，保证气流畅通，能提供符合要求的脉冲气流。

电磁脉冲阀的环境要求1、根据供电电源种类，分别选用交流和直流电磁阀.一般来说交流电源取用方便。

2、环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。

3、在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀电磁阀。

4、电磁脉冲阀的电源条件。

5、电源电压波动通常交流选用+%10%.-15%,直流允许%10左右，如若超差，须采取稳压措施或提出特殊订货要求。

6、环境中经常有振动,颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

7、环境的zui高和zui低温度应选在允许范围之内，如有超差需作特殊订货提出。

电磁脉冲阀安装使用注意事项：1、开箱后应先检查使用说明书、出厂合格证、装箱清单是否齐全。

再按清单核对产品名称、型号是否相符，对照铭牌是否与订货单相符。

若缺损或不符，应及时与厂家设法解决。

2、当电磁阀发生故障时，为了及时隔离和便于维修，建议安装旁通（旁路）装置。

3、安装前请*吹扫气包及管路，以避免异物损伤膜片造成电磁阀失灵。

电磁脉冲阀的使用是怎样的呢电磁脉冲阀是一种电磁阀的变种，它是一种利用电磁脉冲原理来控制液体或气体流动的阀门。

与普通的电磁阀相比，电磁脉冲阀具有更快的响应速度、更稳定的控制性能和更广泛的应用领域。

本文将介绍电磁脉冲阀的使用方法和相关注意事项。

电磁脉冲阀的工作原理电磁脉冲阀通过电磁脉冲控制来控制阀门的开启和关闭。

其结构主要由两部分组成：电磁驱动器和普通阀门。

电磁驱动器包括磁环、线圈和导磁材料，当输入电流通入线圈时，磁环会产生磁通量变化，进而激励导磁材料中的涡电流生成瞬间磁场脉冲，这个磁场脉冲可以带动普通阀门的开启和关闭。

电磁脉冲阀的特点是控制精度高、反应时间短、寿命长、质量稳定，使用寿命可达百万次以上。

它广泛应用于冶金、石油、化工、机床、环保等领域，如高压水流切割、喷淋降尘、压缩空气控制等行业。

电磁脉冲阀的使用方法步骤一：安装电磁脉冲阀安装电磁脉冲阀时，要注意选择适当的位置，如避开高温、高压等场所，要求安装位置在有足够的光线、容易维护等方便的地方。

其次是物品的安装，这要注意一定的安装间隔，不应互相干扰。

安装注意事项：•电磁脉冲阀必须垂直安装，保证阀体在同一个平面内；•电磁脉冲阀的设计工作电压和使用的电压是否一致，不得超过规定电压范围；•电磁脉冲阀进出口连接要牢固，严防漏气现象。

步骤二：阀门操作方法使用电磁脉冲阀前，必须先了解该阀门的开启、关闭操作方法，摇杆调节，能够方便客户手动关闭阀门，方便检修操作。

步骤三：控制器使用电磁脉冲阀可以通过微计算机控制器来完成自动化操作，用于控制液体、气体等介质的流动。

通过微计算机控制器和程序设计，可以实现电磁脉冲阀自动开关，自动调节流量等功能。

电磁脉冲阀的注意事项在使用电磁脉冲阀时，需注意有以下几个要点：1.清洁工作：电磁脉冲阀安装，要确保管道内部清洁，以免杂物和异物影响阀体的正常工作。

2.噪音级别：由于电磁脉冲阀在高频下工作，会产生一定的噪声，因此使用时需要特别注意锁定，减少噪声产生。

什么是脉冲电磁阀，它工作原理是什么,下面随小编一起来看看吧。

通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。

当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能复位。

脉冲电磁阀的工作原理，是利用电器的脉冲转化为机械的脉动，使得脉动气体的强大能量变成动量，在短时间内释放产生巨大冲力，用plc控制其脉冲的间隔应根据额定气体压力恢复时间来确定.。

通过导线将电磁阀体内线圈输入脉冲信号，脉冲阀受脉冲喷吹控制仪输出信号的控制，依靠阀的前后两个气室的压力变化，使橡胶膜片曲挠变形实现脉冲阀的开启和关闭。

橡胶膜片的直径决定橡胶膜片的行程大小及开启和关闭的速度，膜片直径越大其行程也大，喷吹性能也越好。

扩展资料：用途：一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡。

作用：就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.按阀进出口的角度及进气口的形式可分为三种:1、直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀。

2、直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀。

3、淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

工作条件：电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.电磁脉冲阀环境条件:1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.2,在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐腐蚀.3,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修. 4,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货要求.5,环境的最高和最低温度应选在允许范围之内,如有超差需作特殊订货提出.6,电磁脉冲阀的电源条件7,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.8,电压规格用尽量优先选用AC220V.DC24V.9,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀.10,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.。

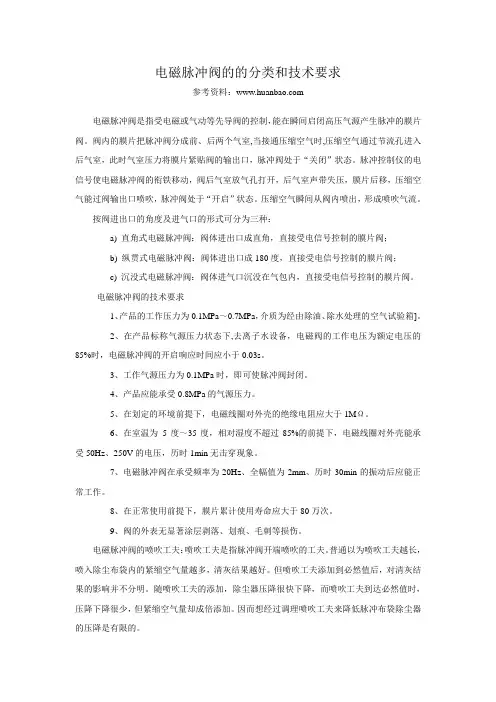

电磁脉冲阀的的分类和技术要求参考资料：电磁脉冲阀是指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。

阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室，此时气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。

脉冲控制仪的电信号使电磁脉冲阀的衔铁移动，阀后气室放气孔打开，后气室声带失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于“开启”状态。

压缩空气瞬间从阀内喷出，形成喷吹气流。

按阀进出口的角度及进气口的形式可分为三种：a) 直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；b) 纵贯式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；c) 沉没式电磁脉冲阀：阀体进气口沉没在气包内，直接受电信号控制的膜片阀。

电磁脉冲阀的技术要求1、产品的工作压力为0.1MPa～0.7MPa，介质为经由除油、除水处理的空气试验箱]。

2、在产品标称气源压力状态下,去离子水设备，电磁阀的工作电压为额定电压的85%时，电磁脉冲阀的开启响应时间应小于0.03s。

3、工作气源压力为0.1MPa时，即可使脉冲阀封闭。

4、产品应能承受0.8MPa的气源压力。

5、在划定的环境前提下，电磁线圈对外壳的绝缘电阻应大于1MΩ。

6、在室温为5度～35度，相对湿度不超过85%的前提下，电磁线圈对外壳能承受50Hz、250V的电压，历时1min无击穿现象。

7、电磁脉冲阀在承受频率为20Hz、全幅值为2mm、历时30min的振动后应能正常工作。

8、在正常使用前提下，膜片累计使用寿命应大于80万次。

9、阀的外表无显著涂层剥落、划痕、毛刺等损伤。

电磁脉冲阀的喷吹工夫：喷吹工夫是指脉冲阀开端喷吹的工夫。

普通以为喷吹工夫越长，喷入除尘布袋内的紧缩空气量越多，清灰结果越好。

但喷吹工夫添加到必然值后，对清灰结果的影响并不分明。

随喷吹工夫的添加，除尘器压降很快下降，而喷吹工夫到达必然值时，压降下降很少，但紧缩空气量却成倍添加。

电磁脉冲阀ELECTRO-MAGNETIC PULSE VALVEfor relevant categories. The company’s products are widely used in dust treatment and smoke purification in ferrous metallurgy, non-ferrous metal metallurgy, construction cement, chemical, industrial power station boiler, urban trash burning and other applications. Its products are exported on introducing in and cultivating human resources, stably improving product quality, developing new product, enlarging the sales scale, and providing a sound foundation for the sustainable development of Shanghai Bag Filtration Equipment Co., Ltd.产品用途UsageDMF-Z理原作工Working Principle123564衔铁放气孔膜片放气孔后气室膜片Armature Air escape Diaphragm Air escapeBack gas cell Diaphragm 7前气室Front gas cell 图1 内部结构图Fig.1. Inside Structure4节流孔Ori fice喷吹Blow压缩空气Compressed airDMF-Z型号规格Type and Specification型号规格Type 公称通径Diameter 膜片数Number of diaphragm进气口尺寸Size of inlet diaphragm 出气口连接形式Outlet ori fice connection公制mm DMF-Z-20 201G 3/4"G 3/4"DMF-Z-25 251G 1"G 1"DMF-Z-40S 402G 11/2"G 11/2"DMF-Z-50S 502G 2"G 2"DMF-Z-62S 622G 2 1/2"G 2 1/2"DMF-Z-76S 762G 3"G 3"DMF-Z-90S 902G 31/2"G 31/2"DMF-Z-102S 1022G 4"G 4"序号No.123456789DMF-2L-B 英制Inch3/4"1"11/2"2"2 1/2"3"31/2"4"3/4"1G 3/4"重量Weight (kg)0.65kg 0.8kg 1.4kg 2.4kg 3.5kg 4.3kg 5.75kg 7.3kg 0.75kg型号含义Type Definition5直角式电磁脉冲阀Right-angle Eletro-magnetic Pulse Valve双膜片Double Diaphragms 温度等级Temperature Level (1.3)直角式Right-angle电磁脉冲阀Electro-magnetic Pulse Valve公称通径Diameter2027 1.0kg DM F-ZF-251253434101111/2"Kv/Cv17.55 / 20.4826.16 / 30.5345.82 / 53.4761.24 / 71.47260/ 30316.95 / 19.7826.16 / 30.53129.26 / 150.85159.95 / 186.6645.82 / 53.4721.6kgDM F-ZF-40S4848401"DMF-ZUsage途用材质说明Material Construction技术指标Index工作压力Working Pressure 工作介质Working Media 清洁空气Clean air 电压Voltage DC24V AC110V AC220V 电流Current0.8A 0.46A0.23A 温度等级Temperature Level 1–25℃～ 80℃–13℉～176℉3–25℃～ 230℃–13℉～446℉空气相对湿度Relative Humidity of Air ≤85%防护等级Protection Class IP65膜片寿命Diaphragm Life喷吹100万次或三年One million blows or 3 years 阀体Body ADC12铝合金ADC12 diecast aluminium 先导组件Armature430FR 不锈钢等材料430FR stainless steel 膜片Diaphragm & seals 进口丁腈橡胶Nitrile弹簧Spring 321不锈钢321 stainless steel 紧固件Screws302不锈钢302 stainless steel6.. 2．Inspected by Shanghai Institute of Measurement and Testing Technology, it can meet the technical requirement of GB4208-93.Good quality imported membranes shall be selected and used for all the valves, with each part checked in each manufacturing procedure, and put into the assembly line conforming to all the procedures. Every finished valve shall be taken the electriferous blowing test.由上海市计量测试技术研究院进行试验检测，达到GB4208-93所要求的技术标准。

结构特点：
DCF—Z型直角式电磁脉冲阀（又称直角式电磁阀，直角式脉冲阀，直角式阀），进出气口连接孔为寸制管螺纹结构。

改进后的DCF—Z型直角式电磁脉冲阀，增加了脉冲阀排气室容积；改进了直角式电磁脉冲阀的导磁材料；改进了膜片和压力弹簧的结构及材质，使直角式电磁脉冲阀的排气量增加，提高了电磁阀的磁感应强度和灵敏度，提高了电磁脉冲阀工作的可靠性和工作的稳定性，延长了电磁脉冲阀的使用寿命。

工作原理：
直角式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

直角式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。

技术标准：
工作压力：0.4~0.6MPa
工作介质：清洁空气
电压：DC24V、（AC220V/50HZ）
使用环境：
①温度：-25℃~85℃
②空气的相对湿度不超过85%
膜片寿命：100万次。

ASCO电磁脉冲阀原理及注意事项阿斯卡脉冲阀工作原理介绍电磁脉冲阀是按照电信号控制阀体卸荷孔的开启和关闭，阀体卸荷时，阀后腔内压力气体排放，阀前腔内压力气体被膜片上阴压孔节流，膜片被抬起，脉冲阀进行喷吹。

阀体停止卸荷时，压力气体通过阻尼孔迅速充满阀的后腔，由于膜片两面在阀体上受力面积之差，阀的后腔内，气体作用力大，膜片能可靠的关闭阀的喷吹口，脉冲阀停止喷吹。

电信号是以毫秒计时，脉冲阀开启的一瞬间，产生强大的冲击气流，从而实现瞬间喷吹。

ASCO脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。

脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。

脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况.脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关，受脉冲喷吹控制仪的控制，对滤袋进行逐室逐排喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率良好。

电磁脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件，主要分直角式、淹没式和直通式三类，每类有6个规格接口从20～76mm(0.75～3in)。

每个阀一次喷吹耗气量30～600m3/min(0.2～0.6MPa)。

值得注意的是国产脉冲阀的工作压力直角式阀和直通阀是0.4～0.6MPa，淹没式电磁脉冲阀是脉冲袋式除尘器清灰喷吹系统的压缩空气开关。

它直接安装在气包上，具有更好的直通喷吹,工作气源损换较小。

适用于气源压力范围较宽的场合。

电磁脉冲阀为直角阀，其进出口之间的夹角为90°，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的清灰气脉冲。

技术参数：工作压力：0.3-0.6MPa；工作介质：清洁空气；电压：DC24V-AC220V；电流：800mA/60mA；使用环境：温度;-;10℃;-;65℃、空气相对湿度不超过85%；使用寿命：100万次或2-3年。

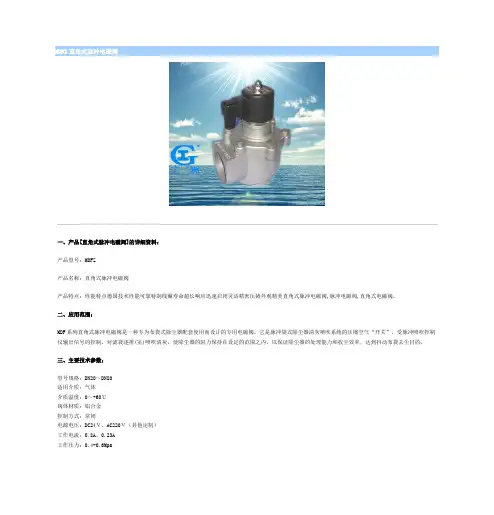

MDFZ直角式脉冲电磁阀一、产品[直角式脉冲电磁阀]的详细资料：产品型号：MDFZ产品名称：直角式脉冲电磁阀产品特点：性能特点德国技术性能可靠特制线圈寿命超长响应迅速启闭灵活精密压铸外观精美直角式脉冲电磁阀,脉冲电磁阀,直角式电磁阀。

二、应用范围：MDF系列直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的专用电磁阀，它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率，达到抖动布袋去尘目的。

三、主要技术参数：型号规格：DN20～DN80适用介质：气体介质温度：0～+60℃阀体材质：铝合金控制方式：常闭电源电压：DC24Ｖ、AC220Ｖ（其他定制）工作电流：0.8A、0.23A工作压力：0.4-0.6Mpa膜片把脉冲电磁阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲电磁阀处于“关闭”状态；脉冲喷吹控制仪的电信号使脉冲电磁阀动铁芯上移，阀后气室放气孔打开，后气室迅速失压，膜片上移，压缩空气通过阀输出口喷吹，脉冲电磁阀处于“开启”状态；脉冲喷吹控制仪电信号消失，脉冲电磁阀动铁芯复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀的输出口，脉冲电磁阀又处于“关闭”状态。

五、MDFZ直角式脉冲电磁阀安装尺寸：型号接口宽度 A B 公制螺纹MDFZ20 20mm G3/4”80 88 128MDFZ25 25mm G1”96 108 136MDFZ40 40mm G3/2”112 131 180MDFZ50 50mm G2”160 180 206MDFZ65 65mm G5/2”188 204 226MDFZ80 80mm G3”200 220 250订货须知：一、①MDFZ直角式脉冲电磁阀产品名称与型号②MDFZ直角式脉冲电磁阀口径③MDFZ直角式脉冲电磁阀是否带附件二、若已经由设计单位选定公司的MDFZ直角式脉冲电磁阀型号，请按MDFZ直角式脉冲电磁阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ZCS水用电磁阀ZCM煤气电磁阀潜水阀ZCS法兰电磁阀SLPM磁保持脉冲电磁阀SZCZP耐磨电磁阀ZQDF蒸汽电磁阀ZBF22Q自保持电磁球阀2W系列电磁阀ZCR燃气切断阀DMF-Z电磁隔膜阀蒸汽电磁阀电磁阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

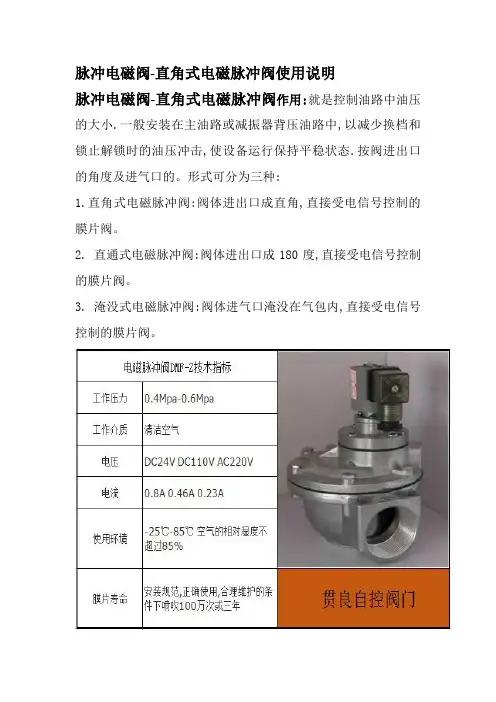

脉冲电磁阀-直角式电磁脉冲阀作用:就是控制油路中油压的大小.一般安装在主油路或减振器背压油路中,以减少换档和锁止解锁时的油压冲击,使设备运行保持平稳状态.按阀进出口的角度及进气口的。

形式可分为三种:
1.直角式电磁脉冲阀:阀体进出口成直角,直接受电信号控制的膜片阀。

2. 直通式电磁脉冲阀:阀体进出口成180度,直接受电信号控制的膜片阀。

3. 淹没式电磁脉冲阀:阀体进气口淹没在气包内,直接受电信号控制的膜片阀。

电磁脉冲阀在使用的时候,之前的环境条件是十分重要的,这关系着电磁脉冲阀能不能正常平稳的运行下去.电磁脉冲阀环境条件:
1,根据供电电源种类,分别选用交流和直流电磁阀.一般来说交流电源取用方便.
2,环境空间若受限制,请选用多功能电磁阀,因其省去了旁路及三只手动阀且便于在线维修.
3,电源电压波动通常交流选用+%10%.-15%,直流允许±%10左右,如若超差,须采取稳压措施或提出特殊订货
脉冲电磁阀-直角式电磁脉冲阀要求：
1,环境的最高和最低温度应选在允许范围之内,如有超差需作特
殊订货提出.
2,电磁脉冲阀的电源条件
3,环境中经常有振动,颠簸和冲击等场合应选特殊品种,例如船用电磁阀.
4,电压规格用尽量优先选用AC220V.DC24V.
5,环境中相对湿度高及有水滴雨淋等场合,应选防水电磁阀. 6,应根据电源容量选择额定电流和消耗功率.须注意交流起动时VA值较高,在容量不足时应优先选用间接导式电磁阀.。

DMF—Z电磁脉冲阀介绍DMF—Z—型脉冲电磁阀为直角式阀，其进出口之间夹角为90，该脉冲电磁阀适合于气包与除尘器喷吹管的安装连接。

气流畅通，能供给符合要求的清灰气脉冲。

工作原理：膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

脉冲喷吹掌控仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室快速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

脉冲喷吹掌控仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力上升使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

安装使用：1.使用前注意检查元件是否在运输过程中损坏。

2.安装前应先通气清理供气管道内杂物.安装时注意气体流动方向及接管是否正确。

3.在安装时全部的O型密封圈都要涂上合适的润滑剂。

4.电磁脉冲阀线圈上共有三个插脚，并配有插头，其中一个有""符号的为接地插脚，用户可依据需要决议是否接地。

（一般情况下，电压小于36V时可不接地，大于36V时就应接地。

）另二个为线圈电源插脚，分别与脉冲喷吹掌控仪对应顺序的端子和阀用公共线的端子相连接。

注意电压是否符合要求。

5.除尘器分气箱（包含接管）由用户自定，分气箱容量应充足供给电磁脉冲阀工作稳定的气源，分气箱内壁应清洁无铁锈等杂物，分气箱无泄漏，并符合有关安全的各项要求。

6.该阀与气包及喷吹连接管的密封件适用温度为—10℃～70℃。

如需高温密封件,请订购时另行注明。

技术参数：工作压力：0.3—0.6MPa工作介质：清洁空气电压：DC24V/AC220V电流：800mA/60mA使用环境：温度℃—65℃空气相对湿度不超出85%使用寿命：100万次或2—3年。

TMF-Z-25直角式电磁脉冲阀TMF-Z脉冲阀(DMF-Z脉冲阀)为直角式脉冲电磁阀，其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

工作环境：压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V/AC110V电流：800mA/60mA使用环境：温度℃-65℃空气相对湿度不超过85%使用寿命：100万次或2-3年TMF—Z直角式电磁脉冲阀型号规格表(mm)TMF-Y淹没式电磁脉冲阀TMF—Y(DMF-Y型脉冲阀)型电磁脉冲阀为淹没式脉冲阀，DCF-Y型阀为淹没式阀，脉冲阀座嵌入气包内安装，阻力小，流通性好，喷吹量高，提高了负荷带动量，扩大了气源压力的使用范围，此淹没式脉冲阀更适合于气源压力较宽场合使用。

技术参数：工作压力：0.3-0.6MPa 工作介质：清洁空气电压：DC24V/AC220V 电流：800Ma/60 m使用环境：温度-10℃-55℃空气相对温度不超过85%使用寿命：100万次或3-5年TMF-Y淹没式电磁脉冲阀型号规格表（mm）TMF-T-62直通式脉冲电磁阀TMF-T脉冲电磁阀(DMF-T电磁脉冲阀)为直通式脉冲阀，其进出口之间是180度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。

TMF-T型电磁脉冲阀(DMF-T电磁脉冲阀)与气箱脉冲袋式除尘器配套。

技术参数工作压力：0.3-0.6MPa工作介质：清洁空气电压：DC24V/AC220V电流：800m A/60mA使用寿命：100万次或3-5年TMF-T电磁脉冲阀型号规格表(mm)TMF-ZM-40电磁脉冲阀TMF-ZM直角带螺母式电磁脉冲阀(DMF-ZM电磁脉冲阀)，是在Z新型直角电磁脉冲阀基础上改进的新品种,又称速联脉冲阀,该电磁脉冲阀具有灵敏度高、排气量大、工作稳定的性能，而且具有安装、使用、维修方便的特点。
