1.设计方法本次课程设计的题目是设计并实现可编程倒计时装置。
具体要求是按秒倒计时并键盘预置分、秒各两位数，键控启动计时，数码管显示倒计时；计时器归零时输出一音频信号。
根据实验要求选用AT89C52单片机作为最基本的部件，包括数码管部分，蜂鸣器部分，矩阵键盘部分等几大模块，以下依次进行介绍。
1.1 硬件简介（1）AT89C52AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes的可反复擦写的Flash只读程序存储器和256 bytes的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元。
AT89C52为8 位通用微处理器，采用工业标准的C51内核，在内部功能及管脚排布上与通用的8xc52 相同，其主要用于会聚调整时的功能控制。
引脚图如下：图一PDIP封装的AT89C52引脚图该单片机的功能包括对会聚主IC 内部寄存器、数据RAM及外部接口等功能部件的初始化，会聚调整控制，会聚测试图控制，红外遥控信号IR的接收解码及与主板CPU通信等。
主要管脚有：XTAL1（19脚）和XTAL2（18脚）为振荡器输入输出端口，外接12MHz晶振。
RST（9脚）为复位输入端口，外接电阻电容组成的复位电路。
VCC（40脚）为供电端口，接+5V电源的一端，GND（20脚）为接地端，接地。
P0~P3为可编程通用I/O 脚，在本设计中，P0端口（32~39 脚）被定义为数码管数据输入端口，分别与数码管的相应功能管脚相连接。
P2端口外接一个74LS373对控制信号进行锁存，然后从P2口的低四位输出到数码管的片选端，进行对四位数码管的选择。
P3口中的P3.0接蜂鸣器的使能端，控制蜂鸣器的选通。
（2）时钟振荡器AT89C52中有一个用于构成内部振荡器的高增益反相放大器，引脚XTAL1和XTAL2分别是该放大器的输入端和输出端。

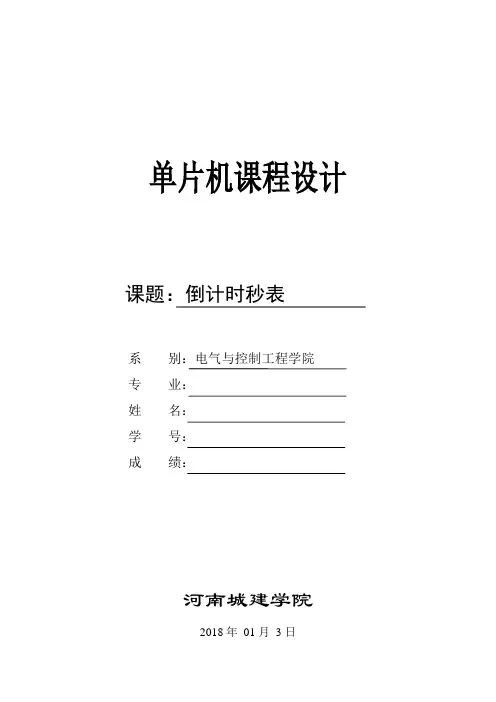

单片机课程设计课题：倒计时秒表系别：电气与控制工程学院专业：姓名：学号：成绩：河南城建学院2018年01月3日目录一, 设计目的 (2)二，设计任务及要求 (2)三，方案设计 (2)四，硬件设计 (3)五，软件设计 (6)六，仿真及调试 (6)七，设计总结 (8)参考文献 (9)附录： (9)一, 设计目的通过课程设计，使自己深刻理解并掌握基本概念，掌握单片机的基本应用程序设计及综合应用程序设计的方法。
通过做倒计时秒表这个题目，达到对所学知识的消化、理解并提高解决问题的能力的目的。
任选一款51单片机来做这个倒计时秒表，显示方式可以自选，成品必须可以实现正常秒表的所有功能，包括启动、暂停、复位等，可以自由设定倒计时时间，并进行倒计时。
做好之后可以扩展功能，在秒表的基础上增加时钟功能，倒计时完成时加入报警单元，如声音、灯光等。
二，设计任务及要求1、可以以实现正常秒表的所有功能，包括启动、暂停、复位等；2、可以自由设定倒计时时间（10s、20s、30s···），并进行倒计时；3、显示方式自选；4、任选一款51单片机；5、扩展功能：在秒表的基础上增加时钟功能，倒计时完成时加入报警单元，如声音、灯光等。
三，方案设计倒计时数字秒表的Array设计主要考虑以下几个问题：一，LED如何显示数字0—9；二，如何用单片机来控制LED的显示；三，单片机最小模式下的设计。
处理好这些问题此设计才能完整，为此必须先了解LED的显示原理和接线方图1系统结构框图法，再了解单片机的组成原理和控制方法。
硬件电路的绘制和软件程序的编写是此次设计的关键和基础，只有硬件电路的设计是正确的、合理的，软件设计才可以根据硬件电路编程，以下的设计才能够进行。
系统结构框图如图1。
四，硬件设计1）CPU部分如图2所示XTAL1与XTAL2跟时钟振荡模块链接P0.0-P0.7与排阻相连，做上拉电阻P1.2口是“设置模式”num10,num20,num30,num50,num100P1.1口是“开始”倒计时端口P1.0口是“暂停”口P2.3口是给轰鸣器送触发信号口图2 CPU引脚接图2）时钟振荡模块时钟振荡电路用于产生单片机正常工作时所需要的时钟信号，电路由两个20pF的瓷片电容和一个12MHz的晶振组成，并接入到单片机的XTAL1和XTAL2引脚处，使单片机工作于内部振荡模式。
30秒倒计时计数器设计——数字电子计数基础课程设计学院：计算机学院专业班级：通信工程10-2班时间：2013年1月7日目录设计要求 (3)正文一、倒计时器组成及原理 (3)1.1倒计时计数器组成 (3)1.2工作原理 (3)二、拟定设计方案 (4)2.1用Multisim进行仿真设计 (4)2.2设计实现数码管显示 (4)2.3设计555定时振荡实现秒振荡发生功能 (4)2.4设计实现减法计数功能 (5)2.5设计实现二位数减法计数功能 (5)2.6设计实现反馈电路实现30秒计数功能 (5)2.7设计实现控制电路实现启动、清零/复位和暂停/继续计数控制电路 (5)2.7.1清零/复位电路 (5)2.7.2暂停/继续计数电路 (6)2.7.3启动电路 (7)2.8设计实现闪烁报警电路 (8)三、功能说明总结 (9)四、课程设计小结 (9)参考文献 …………………………………………………………………………………10 附录：一、电路原理图 .................................................................................11 二、元器件明细表 (11)设计要求：设计30秒倒计时计数器。
30秒倒计时器的设计功能要求包括： 1、具有30秒倒计时功能；2、设置外部操作开关，控制计时器的直接清零/复位、开始和暂停/连续计数功能；3、计时器计时间隔为1秒；4、计时器递减计时到零时，数码显示器不灭灯，保持并闪烁光电报警。
5、计时器暂停计数时，数码管闪烁提醒；正文：一、倒计时器组成及原理1.1倒计时计数器组成倒计时计数器选用TTL 集成电路，主要由秒定时振荡发生器、减法计数器、译码器、七段数码显示器、控制电路、闪烁报警电路等组成，在电路工作过程中，电路能够通过控制器实现开始计数、清零/复位、暂停/继续计数等功能，在倒计时结束保持00状态并不断闪烁提示报警，原理图如下：倒计时计数器原理组成框图秒定时振荡 发生器减法计数器 数码管译码器 七段数码管显示控制电路闪烁报警电路图11.2工作原理当电路工作时，由555定时器组成多谐振荡器，选取适当的电容使振荡周期为1s；用两片减法计数器芯片级联组成二位数计数器，用七段数码管显示计数；控制电路通过控制减法计数器的控制端实现对电路保留、启动、清零/复位和暂停/继续计数功能的控制；利用JK 触发器的翻转状态特性和译码器BI/RBO端的控制实现闪烁报警功能。
天津工业大学电子CAD课程设计报告书三、总体方案)本设计由硬件设计和软件设计两部分组成，总电路如图1所示，硬件设计主要包括单片机芯片选择，数码管选择及晶振，电容，电阻等元器件的选择及其参数的确定；软件设计主要是实现30秒倒计时程序的编写，包括利用中断实现1秒的定时及30秒的倒计时。
具体设计：通过AT89C51型号单片机，由P0 I/O引脚分别控制7SEG–MPX2–CA型号数码管，通过单片机的和控制选通数码管控制十位和个位，达到显示30秒倒计时的目的。
30秒倒计时，到0时1KHZ 声音报警，LED 2 秒闪烁一次。
4 秒后声光停图1 30秒倒计时总体电路设计硬件设计方法AT89C51的芯片概述AT89C51是一个低功耗，高性能CMOS 8位单片机，片内含4k BytesISP(In-system programmable)的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，功能强大的微型计算机的AT89S52可为许多嵌入式控制应用系统提供高性价比的解决方案。
AT89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
其工作电压在－５V,一般我们选用＋5V电压。
外形及引脚排列如图2所示：AT89C51主要特性图2：AT89C51的核心电路框图。
LED数码管显示器概述本设计中采用的是7SEG–MPX2 –CA型号7段共阳数码管，它是一种半导体发光器件，其基本单元是发光二极管。
实物如图3所示：图3 7SEG–MPX2–CA型号数码管图5 程序框图软件设计方法；定时/计数器初值计算（1）本电路应用TIMER0 MODE 16位计数器的计时中断法。
（2）12M的晶振每秒可以产生1M个机器周期,1秒等于1000000微秒,而每一计时脉冲是1微秒,因此需输入100000个计时脉冲,方可达到1秒的时间。
《30秒倒计时计时器》课程设计专业班级：电子信息科学与技术3班姓名：韩飘飘（080212131）熊元甲（080212132）蔡正军（080212133）指导教师：郭玉设计时间：2013-2014学年第二学期物理与电气工程学院2014年5月28日目录题目，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，1目录，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，2第一章方案论证，，，，，，，，，，，，，，，，，，，，，，，，，，，，3 1.1课程设计的目的和要求，，，，，，，，，，，，，，，，，，，，3 1.2总体设计，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 第二章硬件设计，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 2.1CPU部分，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，4 2.2 LED数码管显示器概述，，，，，，，，，，，，，，，，，，，，5 2.3其他元器件介绍及参数选择，，，，，，，，，，，，，，，，，7第三章软件设计，，，，，，，，，，，，，，，，，，，，，，，8第四章4.1实验调试及结果（照片），，，，，，，，，，，，，，94.2 心得体会，，，，，，，，，，，，，，，，，，，，，，，，，，，，9附录A:软件程序，，，，，，，，，，，，，，，，，，，，，，，，，10附录B:参考文献，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，，12第一章方案论证1.1课程设计目的和要求（1）目的课程设计是单片机课程教学的最后一个环节，是对学生进行全面的系统的训练。
进行课程设计可以让学生把学过的比较零碎的知识系统化，真正的能够把学过的知识落到实处，能够开发简单的系统，也进一步激发了学生再深一步学习的热情，因此课程设计是必不可少的，是非常必要的。
课程设计是提高学生单片机技术应用能力以及文字总结能力的综合训练环节，是配合单片机课程内容掌握、应用得的专门性实践类课程。

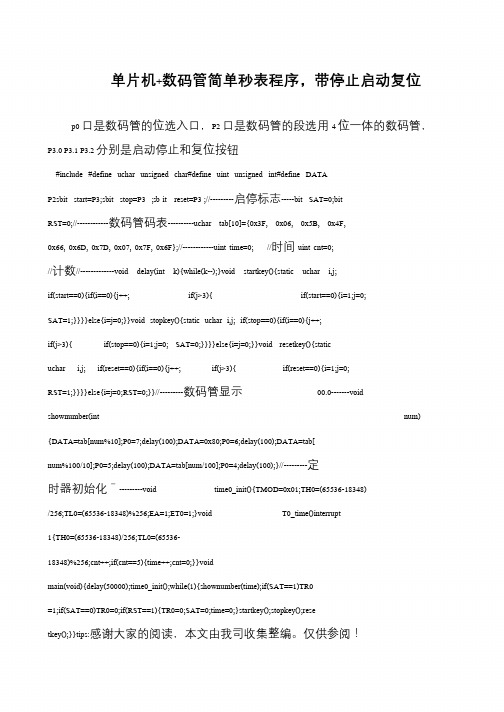

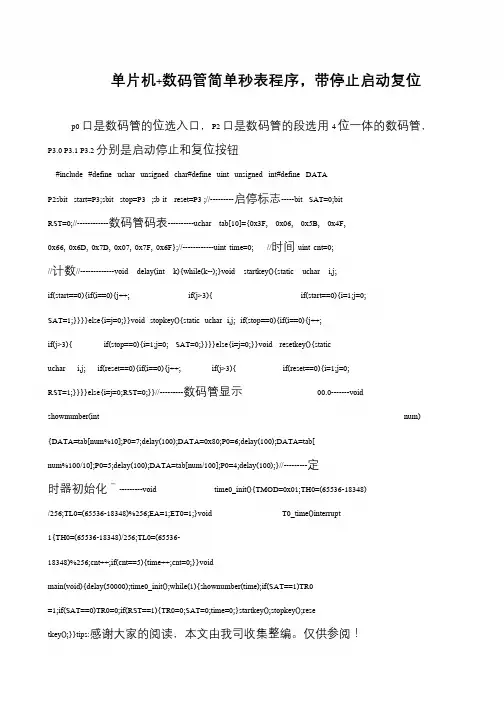

单片机+数码管简单秒表程序，带停止启动复位p0 口是数码管的位选入口，P2 口是数码管的段选用4 位一体的数码管，P3.0 P3.1 P3.2 分别是启动停止和复位按钮#include #define uchar unsigned char#define uint unsigned int#define DATA P2sbit start=P3;sbit stop=P3;sb it reset=P3 ;//---------启停标志-----bit SAT=0;bit RST=0;//------------数码管码表----------uchar tab[10]={0x3F, 0x06, 0x5B, 0x4F,0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};//------------uint time=0; //时间uint cnt=0; //计数//-------------void delay(int k){while(k--);}void startkey(){static uchar i,j;if(start==0){if(i==0){j++; if(j>3){ if(start==0){i=1;j=0;SAT=1;}}}}else{i=j=0;}}void stopkey(){static uchar i,j; if(stop==0){if(i==0){j++;if(j>3){ if(stop==0){i=1;j=0; SAT=0;}}}}else{i=j=0;}}void resetkey(){static uchar i,j; if(reset==0){if(i==0){j++; if(j>3){ if(reset==0){i=1;j=0; RST=1;}}}}else{i=j=0;RST=0;}}//---------数码管显示00.0-------void shownumber(int num) {DATA=tab[num%10];P0=7;delay(100);DATA=0x80;P0=6;delay(100);DATA=tab[ num%100/10];P0=5;delay(100);DATA=tab[num/100];P0=4;delay(100);}//---------定时器初始化ˉ---------void time0_init(){TMOD=0x01;TH0=(65536-18348)/256;TL0=(65536-18348)%256;EA=1;ET0=1;}void T0_time()interrupt1{TH0=(65536-18348)/256;TL0=(65536-18348)%256;cnt++;if(cnt==5){time++;cnt=0;}}voidmain(void){delay(50000);time0_init();while(1){shownumber(time);if(SAT==1)TR0=1;if(SAT==0)TR0=0;if(RST==1){TR0=0;SAT=0;time=0;}startkey();stopkey();rese tkey();}}tips:感谢大家的阅读，本文由我司收集整编。

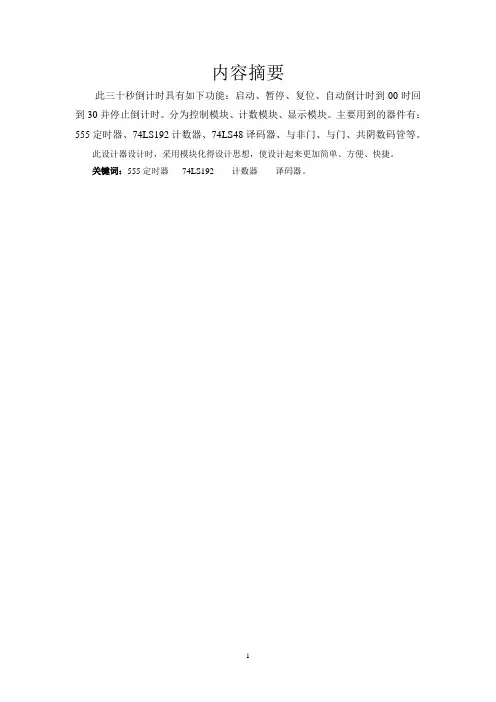

内容摘要此三十秒倒计时具有如下功能：启动、暂停、复位、自动倒计时到00时回到30并停止倒计时。
分为控制模块、计数模块、显示模块。
主要用到的器件有：555定时器、74LS192计数器、74LS48译码器、与非门、与门、共阴数码管等。
此设计器设计时，采用模块化得设计思想，使设计起来更加简单、方便、快捷。
关键词：555定时器74LS192 计数器译码器。
目录第一章设计题目及要求 (3)第二章设计概要 (3)第三章具体实施办法 (3)第四章总电路图 (9)第五章仿真电路图 (10)第六章总结与体会 (11)第一章设计题目及要求设计题目：30秒倒计时器的设计。
设计要求：（1）具有显示30s 倒计时功能：用两个共阴数码管显示，其计时间隔为1s。
（2）分别设置启动键和暂停/继续键，控制两个计时器的直接启动计数，暂停/继续计数功能。
（3）设置复位键：按复位键可随时返回初始状态，即计时器返回到24s。
（4）计时器递减计数到“00”时，计时器跳回“30”停止工作。
（5）用Mulitisim 10.0进行仿真。
第二章设计概要1.题目剖析及设计构想：30秒倒计时，首先我们想到了用单片机进行设计，但由于软件本身更适合设计数字电路，因此我们采用数字电路进行设计。
我们将其分为：(1)、控制模块，即控制倒计时器的启动、停止、复位等功能。
（2）、计数模块，实现置数和倒计时模块。
（3）、译码及显示模块，将计数器的工作状态译码并在数码管上进行显示。
2、总体设计方案当____LD=l，CR=0时，若时钟脉冲加入到CPU端，且CPD=1，则计数器在预置数的基础完成加计数跳变脉冲；当加计数到9时，____C O端进位跳变。
若时钟脉冲加入到CPD端，且CPU=1，则计数器在预置数的基础上完成减计数功能，当减计数到0时, ____BO端借位跳变。
74LSl9置数为(0011 0000)2=(30)l0。
计数原理是：只有当低位____BO端发出借位脉冲时，高位计数器才作减计数。

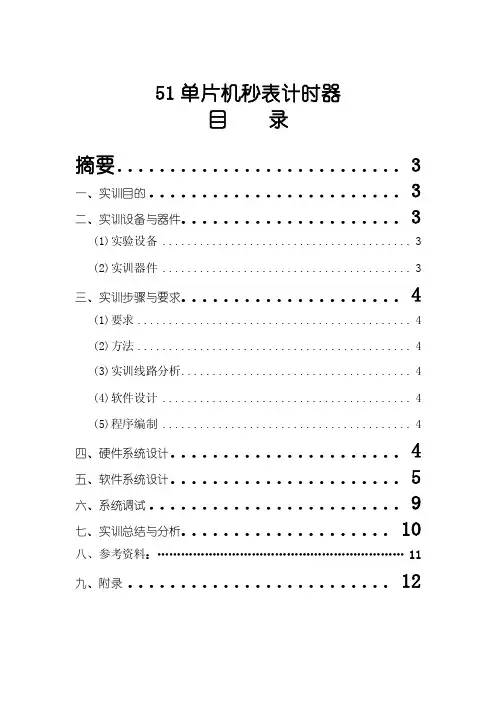

51单片机秒表计时器目录摘要 (3)一、实训目的 (3)二、实训设备与器件 (3)(1)实验设备 (3)(2)实训器件 (3)三、实训步骤与要求 (4)(1)要求 (4)(2)方法 (4)(3)实训线路分析 (4)(4)软件设计 (4)(5)程序编制 (4)四、硬件系统设计 (4)五、软件系统设计 (5)六、系统调试 (9)七、实训总结与分析 (10)八、参考资料： (11)九、附录 (12)摘要：秒表是由单片机的P0口和P2口分别控制两个数码管，使数码管工作，循环显示从00—59。
同时，用一个开关控制数码管的启动与停止，另外加上一个复位电路，使其能正常复位，通常还使用石英晶体振荡器电路构成整个秒表的结构电路。
一、目的（1）利用单片机定时器中断和定时器计数方式实现秒定时。
（2）通过LED显示程序的调整，熟悉单片机与LED的接口技术，熟悉LED动态显示的控制过程。
（3）通过阅读和调试简易秒表整体程序，学会如何编制含LED动态显示和定时器中断等多种功能的综合程序，初步体会大型程序的编制和调试技巧。
（4）进一步学习单片机开发系统的整个流程。
二、元件（1）实训设备：单片机开发系统、微机、万用表、电烙铁等。
（2）实训器件：名称数量7段数码管 2电阻10k 1电阻1k 8键盘开关 1电容10微法 1电容30皮法 2晶振12M 189C51 1万能板 1导线若干三、步骤（1）要求：利用实训电路板，以2位LED右边1位显示个位，左边1位显示十位，实现秒表计时显示。
以一个按键开关实现启动、停止、清零等功能。
（2）方法：用单片机定时器T0中断方式，实现1秒定时；利用单片机定时器0方式1计数，实现00--59计数。
（3）实验线路分析：采用实训电路板，其原理图参见附录。
两个7段LED 数码管分别由单片机的P0口和P2口控制，使数码管显示从00—59的字样。
用一个开关控制数码管的启动与停止，另外加上一个复位电路，使其能正常复位。

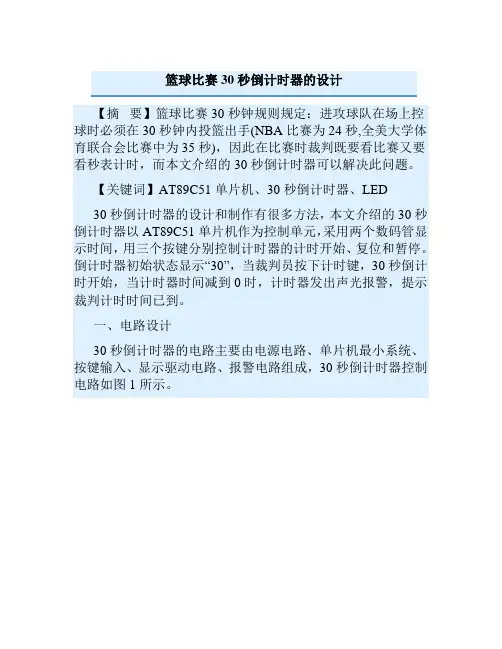

篮球比赛30秒倒计时器的设计【摘要】篮球比赛30秒钟规则规定：进攻球队在场上控球时必须在30秒钟内投篮出手(NBA比赛为24秒,全美大学体育联合会比赛中为35秒)，因此在比赛时裁判既要看比赛又要看秒表计时，而本文介绍的30秒倒计时器可以解决此问题。
【关键词】AT89C51单片机、30秒倒计时器、LED30秒倒计时器的设计和制作有很多方法，本文介绍的30秒倒计时器以AT89C51单片机作为控制单元，采用两个数码管显示时间，用三个按键分别控制计时器的计时开始、复位和暂停。
倒计时器初始状态显示“30”，当裁判员按下计时键，30秒倒计时开始，当计时器时间减到0时，计时器发出声光报警，提示裁判计时时间已到。
一、电路设计30秒倒计时器的电路主要由电源电路、单片机最小系统、按键输入、显示驱动电路、报警电路组成，30秒倒计时器控制电路如图1所示。
图1 30秒倒计时器电路原理图1、按键输入“30秒倒计时器”采用了三个按键来完成计数器的启动计数、复位、暂停/继续计数等功能。
（1）K1键：启动按钮（P3.2）。
按下K1键，计数器倒计时开始，数码管显示数字从30开始每秒递减计数，当递减到到零时，报警电路发出声、光报警信号。
当计数器处于暂停状态时按下K1键将回到计时状态。
（2）K2键：复位按钮（P3.3）。
按下K2键，不管计数器工作于什么状态，计数器立即复位到预置值“30” ,在报警状态时按下K2键还可取消报警。
（3）K3键：暂停/计时切换按钮（P3.4）。
当计数器处于计时状态时按下该键计数器暂停计时，数码管显示数字保持不变；当计数器处于暂停状态按下该键计数器将回到计时状态；初始状态时该键无效。
2、显示驱动电路“30秒倒计时器”用两个共阳数码管来显示时间，数码管显示方式为动态显示。
显示驱动电路中，数码管的段码引脚通过470欧的电阻接到单片机的P1口，两个片选引脚各通过一个9012连接到正5V电源，由P3.0和P3.1控制。
