汽车转向系统结构与要求

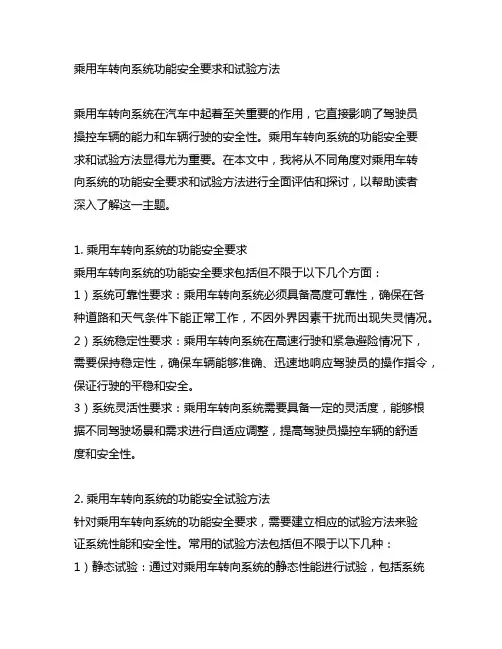

乘用车转向系统功能安全要求和试验方法乘用车转向系统在汽车中起着至关重要的作用，它直接影响了驾驶员操控车辆的能力和车辆行驶的安全性。

乘用车转向系统的功能安全要求和试验方法显得尤为重要。

在本文中，我将从不同角度对乘用车转向系统的功能安全要求和试验方法进行全面评估和探讨，以帮助读者深入了解这一主题。

1. 乘用车转向系统的功能安全要求乘用车转向系统的功能安全要求包括但不限于以下几个方面：1）系统可靠性要求：乘用车转向系统必须具备高度可靠性，确保在各种道路和天气条件下能正常工作，不因外界因素干扰而出现失灵情况。

2）系统稳定性要求：乘用车转向系统在高速行驶和紧急避险情况下，需要保持稳定性，确保车辆能够准确、迅速地响应驾驶员的操作指令，保证行驶的平稳和安全。

3）系统灵活性要求：乘用车转向系统需要具备一定的灵活度，能够根据不同驾驶场景和需求进行自适应调整，提高驾驶员操控车辆的舒适度和安全性。

2. 乘用车转向系统的功能安全试验方法针对乘用车转向系统的功能安全要求，需要建立相应的试验方法来验证系统性能和安全性。

常用的试验方法包括但不限于以下几种：1）静态试验：通过对乘用车转向系统的静态性能进行试验，包括系统的灵敏度、稳定性和可靠性等方面的验证，以此来评估系统的基本功能安全性能。

2）动态试验：在模拟实际行驶情况下，对乘用车转向系统进行动态试验，包括在不同速度和路况下的试验，以验证系统的稳定性和灵活性。

3）恶劣环境试验：对乘用车转向系统在恶劣天气条件下的工作情况进行试验，包括在特殊温度、湿度和降雨等恶劣环境条件下的试验，以验证系统的可靠性和稳定性。

总结与回顾乘用车转向系统的功能安全要求和试验方法是确保车辆行驶安全的重要保障。

通过对系统的可靠性、稳定性和灵活性等方面的全面评估和试验，可以有效地提高乘用车转向系统的安全性能，保障驾驶员和乘车人员的安全。

在未来的研究和发展中，还需要进一步完善和优化乘用车转向系统的功能安全要求和试验方法，以应对不断变化和复杂化的驾驶环境和需求。

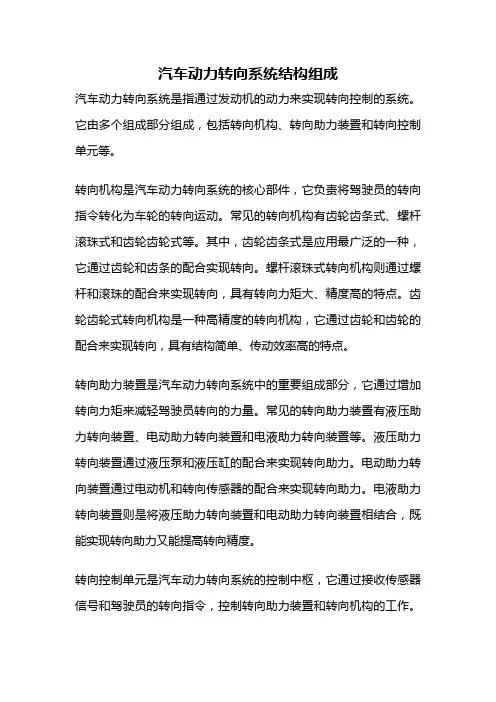

汽车动力转向系统结构组成汽车动力转向系统是指通过发动机的动力来实现转向控制的系统。

它由多个组成部分组成，包括转向机构、转向助力装置和转向控制单元等。

转向机构是汽车动力转向系统的核心部件，它负责将驾驶员的转向指令转化为车轮的转向运动。

常见的转向机构有齿轮齿条式、螺杆滚珠式和齿轮齿轮式等。

其中，齿轮齿条式是应用最广泛的一种，它通过齿轮和齿条的配合实现转向。

螺杆滚珠式转向机构则通过螺杆和滚珠的配合来实现转向，具有转向力矩大、精度高的特点。

齿轮齿轮式转向机构是一种高精度的转向机构，它通过齿轮和齿轮的配合来实现转向，具有结构简单、传动效率高的特点。

转向助力装置是汽车动力转向系统中的重要组成部分，它通过增加转向力矩来减轻驾驶员转向的力量。

常见的转向助力装置有液压助力转向装置、电动助力转向装置和电液助力转向装置等。

液压助力转向装置通过液压泵和液压缸的配合来实现转向助力。

电动助力转向装置通过电动机和转向传感器的配合来实现转向助力。

电液助力转向装置则是将液压助力转向装置和电动助力转向装置相结合，既能实现转向助力又能提高转向精度。

转向控制单元是汽车动力转向系统的控制中枢，它通过接收传感器信号和驾驶员的转向指令，控制转向助力装置和转向机构的工作。

转向控制单元可以根据车速、转向角度和路面状况等参数来调整转向助力的大小，以提供最佳的转向操纵感觉和稳定性。

目前，大多数汽车动力转向系统都采用电子控制的转向控制单元，它具有响应速度快、可调性强的特点。

除了上述的组成部分，汽车动力转向系统还包括传感器、电源和通信线路等。

传感器用于感知车辆的转向角度、速度和加速度等信息，以便转向控制单元做出相应的调整。

电源则为转向助力装置和转向控制单元提供电力。

通信线路则用于传输传感器信号和控制指令。

汽车动力转向系统的结构由转向机构、转向助力装置、转向控制单元、传感器、电源和通信线路等多个组成部分组成。

这些部件相互配合，共同实现了驾驶员的转向指令转化为车轮的转向运动，为驾驶员提供了舒适、精准的转向操纵感觉。

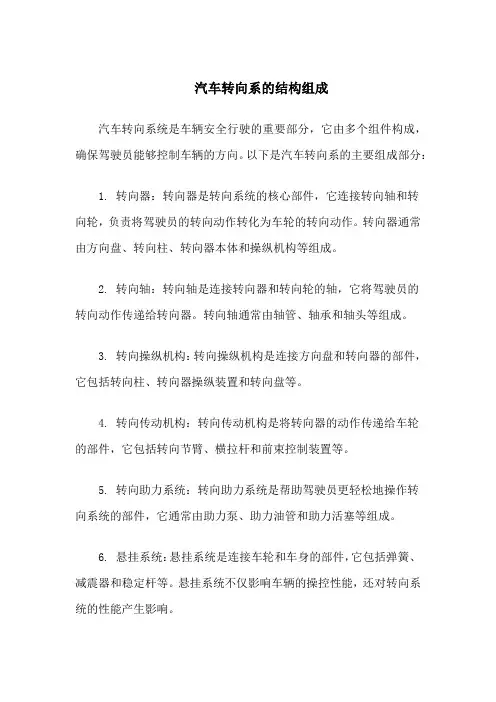

汽车转向系的结构组成
汽车转向系统是车辆安全行驶的重要部分，它由多个组件构成，确保驾驶员能够控制车辆的方向。

以下是汽车转向系的主要组成部分：
1. 转向器：转向器是转向系统的核心部件，它连接转向轴和转
向轮，负责将驾驶员的转向动作转化为车轮的转向动作。

转向器通常由方向盘、转向柱、转向器本体和操纵机构等组成。

2. 转向轴：转向轴是连接转向器和转向轮的轴，它将驾驶员的
转向动作传递给转向器。

转向轴通常由轴管、轴承和轴头等组成。

3. 转向操纵机构：转向操纵机构是连接方向盘和转向器的部件，它包括转向柱、转向器操纵装置和转向盘等。

4. 转向传动机构：转向传动机构是将转向器的动作传递给车轮
的部件，它包括转向节臂、横拉杆和前束控制装置等。

5. 转向助力系统：转向助力系统是帮助驾驶员更轻松地操作转
向系统的部件，它通常由助力泵、助力油管和助力活塞等组成。

6. 悬挂系统：悬挂系统是连接车轮和车身的部件，它包括弹簧、减震器和稳定杆等。

悬挂系统不仅影响车辆的操控性能，还对转向系统的性能产生影响。

7. 稳定控制系统：稳定控制系统是帮助控制车辆行驶稳定的系统，它包括制动器、传感器和控制单元等。

稳定控制系统能够感知车辆的动态变化，并通过调整车轮的制动力来控制车辆的行驶轨迹。

这些组件共同构成了汽车转向系统，确保驾驶员能够安全、准确地控制车辆的方向。

了解这些组件的结构和工作原理对于理解汽车转向系统的性能和设计至关重要。

转向系统的组成及其分类转向系统是指用于控制车辆运动方向的一组装置和方法。

它通过操纵车辆的前轮或后轮，使车辆能够改变行驶方向。

转向系统的主要组成包括转向装置、转向机构和转向控制系统。

转向装置是指由转向手柄（方向盘）、转向柱、转向齿轮等组成的部件，用于传递驾驶员的操纵力到转向机构。

转向机构是指将驾驶员的操纵力转化为车辆前轮或后轮的转动力矩的装置。

常见的转向机构有齿轮齿条机构、齿轮摆线机构和滚珠丝杠机构等。

转向控制系统是指用于感知和控制车辆行驶方向的一组传感器、执行器和控制器。

其中，传感器负责感知车辆的姿态、速度和转向角度等参数，执行器负责控制转向机构的运动，控制器负责处理传感器的信号并发出相应的控制指令。

根据转向机构的位置和控制方式的不同，转向系统可以分为前轮转向系统和后轮转向系统。

前轮转向系统是指通过控制前轮的转动来改变车辆行驶方向的系统。

它是最常见的转向系统类型，广泛应用于各类乘用车和商用车中。

前轮转向系统可以进一步分为机械式转向系统和电动助力转向系统。

机械式转向系统是一种传统的转向系统，它通过机械装置传递驾驶员的操纵力到车辆的前轮，实现转向控制。

机械式转向系统结构简单、可靠性高，但操纵力较大，操作相对较为费力。

现代的机械式转向系统通常采用齿轮齿条机构，通过转向柱和方向盘上的手柄传递操纵力到齿轮，再通过齿轮带动齿条，使车辆的前轮转动。

电动助力转向系统是一种利用电动机辅助转向的系统。

它通过电动助力转向器来感知驾驶员的操纵力，并通过电动机产生适当的辅助力矩，减小驾驶员操纵的力量。

电动助力转向系统具有操纵力较小、操作轻便的特点，提高了驾驶的舒适性和操控性能。

此外，电动助力转向系统还可以通过控制电动机的工作参数来实现不同的转向感觉，如舒适、标准和运动等模式。

后轮转向系统是指通过控制后轮的转动来改变车辆行驶方向的系统。

与前轮转向系统相比，后轮转向系统在车辆转弯时能够提供更好的操控性能和稳定性。

后轮转向系统可以分为机械式后轮转向系统和电动式后轮转向系统。

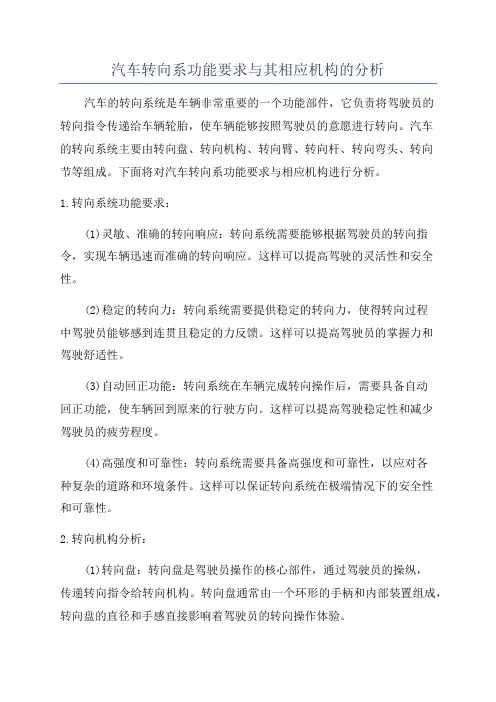

汽车转向系功能要求与其相应机构的分析汽车的转向系统是车辆非常重要的一个功能部件，它负责将驾驶员的转向指令传递给车辆轮胎，使车辆能够按照驾驶员的意愿进行转向。

汽车的转向系统主要由转向盘、转向机构、转向臂、转向杆、转向弯头、转向节等组成。

下面将对汽车转向系功能要求与相应机构进行分析。

1.转向系统功能要求：(1)灵敏、准确的转向响应：转向系统需要能够根据驾驶员的转向指令，实现车辆迅速而准确的转向响应。

这样可以提高驾驶的灵活性和安全性。

(2)稳定的转向力：转向系统需要提供稳定的转向力，使得转向过程中驾驶员能够感到连贯且稳定的力反馈。

这样可以提高驾驶员的掌握力和驾驶舒适性。

(3)自动回正功能：转向系统在车辆完成转向操作后，需要具备自动回正功能，使车辆回到原来的行驶方向。

这样可以提高驾驶稳定性和减少驾驶员的疲劳程度。

(4)高强度和可靠性：转向系统需要具备高强度和可靠性，以应对各种复杂的道路和环境条件。

这样可以保证转向系统在极端情况下的安全性和可靠性。

2.转向机构分析：(1)转向盘：转向盘是驾驶员操作的核心部件，通过驾驶员的操纵，传递转向指令给转向机构。

转向盘通常由一个环形的手柄和内部装置组成，转向盘的直径和手感直接影响着驾驶员的转向操作体验。

(2)转向机构：转向机构将驾驶员通过转向盘传递的转向指令，转化为操纵转向臂的力或扭矩，使车辆的轮胎实现转向。

常见的转向机构有螺旋齿轮、盘柱齿轮、斜齿轮等不同类型，不同类型的转向机构在传递力矩和准确性方面有所不同。

(3)转向臂：转向臂是连接转向机构和轮胎的传动杆，它将由转向机构产生的转动力传递给轮胎，实现车辆的转向。

转向臂通常由金属制成，具备一定的强度和刚度，以保证转向力的传递和转向的准确性。

(4)转向杆：转向杆用于连接转向盘和转向机构，将驾驶员的转向指令传递给转向机构。

转向杆通常是一根长条，它的设计可以根据不同的转向系统结构进行调整。

(5)转向弯头：转向弯头位于转向机构和转向臂之间，起到连接和转向的作用。

转向系统是指汽车发动机在行驶过程中需要改变行驶方向时所需的一组组件。

它们通过操作转向盘传达驾驶员的指令，最终控制车辆的前轮转向，实现车辆的转向动作。

转向系统是汽车安全性能的重要组成部分，也直接关系到车辆的操控性能和舒适性。

本文将从转向系统的功能、类型及结构组成三个方面进行详细介绍。

一、转向系统的功能1.1 控制车辆的转向方向转向系统的基本功能是控制车辆的转向方向。

当驾驶员通过转向盘给出转向指令时，转向系统通过一系列的传动装置将指令传达至车辆的前轮，使车辆朝着期望的方向行驶。

1.2 提供操控感和舒适性除了控制转向方向外，转向系统还需要具备良好的操控感和舒适性。

良好的操控感能够让驾驶员清晰地感受到车辆的操控状态，从而更加精准地控制车辆的转向动作；而舒适性则能够减轻驾驶员在转向时的劳累感，提高驾驶的舒适性和安全性。

1.3 实现转向辅助功能随着科技的发展，现代车辆的转向系统还可以实现一系列辅助功能，比如车道保持辅助、车辆稳定控制、自动泊车等。

这些功能不仅提升了驾驶的便利性，也增强了车辆的安全性能。

二、转向系统的类型2.1 传统液压助力转向系统传统液压助力转向系统是目前应用最为广泛的转向系统类型。

它通过液压装置辅助驾驶员转动转向盘，从而降低了操纵转向盘的力度，提高了操控感和舒适性。

2.2 电动助力转向系统电动助力转向系统是近年来新兴的一种转向系统类型。

它通过电动机来辅助操控车辆的转向，相比传统液压助力转向系统，电动助力转向系统具有更高的能效和精准度，同时还能够实现更多的辅助功能。

2.3 无助力转向系统无助力转向系统是一种不需要任何辅助设备来帮助驾驶员操控转向的系统。

它主要应用在一些特殊的车辆上，比如赛车或者某些工程车辆，由于其操控要求更高，因此需要取消助力装置。

三、转向系统的结构组成3.1 转向盘及转向柱转向盘是驾驶员用来控制车辆转向的核心部件，它通过转向柱与传动装置相连。

转向盘的设计直接关系到驾驶员的操控感和舒适性，因此一般会选用较为舒适的材质和造型。

汽车转向系设计1. 引言汽车的转向系是汽车的重要组成局部之一，它直接影响着汽车的转向性能和操控性。

本文将介绍汽车转向系设计方面的一些根本知识和要点，包括转向系统的原理、设计要素、常见问题以及解决方案等。

2. 转向系统原理汽车的转向系统主要由转向传动机构、转向机构和转向器件组成，其根本原理是通过转向位置和力的传递，改变车辆车轮的转向方向。

具体来说，转向系统的工作原理包括以下几个步骤：1.驾驶员通过方向盘施加力矩；2.转向传动机构将驾驶员提供的力矩传递给转向机构；3.转向机构将力矩转换为线性运动，同时将转向位置传递给转向器件；4.转向器件根据转向位置，通过液压力或电力等方式，作用于车轮，改变车轮的转向方向。

3. 设计要素在设计汽车转向系时，需要考虑以下几个主要要素：3.1. 转向传动机构转向传动机构是将驾驶员的力矩传递给转向机构的关键部件。

其设计要素包括传动比、材料选择和结构设计等。

传动比的合理选择可以提高转向的敏感度和操控性能，材料选择要考虑强度和耐久性，结构设计要保证传动机构的刚性和稳定性。

3.2. 转向机构转向机构将驾驶员施加在方向盘上的力矩转换为线性运动，并将转向位置传递给转向器件。

合理设计转向机构可以提高转向的精准度和平稳性。

其设计要素包括机械结构、滑动副和传感器等。

3.3. 转向器件转向器件是实现车轮转向的装置，主要包括液压助力转向器和电动助力转向器。

液压助力转向器通过液压力的作用，改变车轮的转向方向；电动助力转向器通过电力驱动，实现车轮转向。

合理选择转向器件可以提高操控性能和能效。

4. 常见问题与解决方案在汽车转向系设计中，常见问题包括转向系统响应时间过长、转向力过大或过小、转向器件故障等。

下面是针对一些常见问题的解决方案：4.1. 响应时间过长响应时间过长可能会导致转向不及时，影响驾驶的平安性。

解决方案包括优化转向传动机构的刚性和传动比，提高转向机构的精准度和平稳性。

4.2. 转向力过大或过小转向力过大或过小会影响驾驶员的操控体验。

汽车转向节通用技术要求
汽车转向节的通用技术要求主要包括以下几个方面：
1. 结构要求：转向节应具备稳固的结构设计，能够承受正常行驶过程中的力量和振动。

此外，它还应具备耐腐蚀、耐磨损和耐高温等特性，以确保其可靠性和持久性。

2. 性能要求：转向节应确保转向系统与操控装置之间的良好连接，并提供平稳且精确的转向操作。

此外，它还应对驾驶员输入方向时产生合适且即时的响应。

3. 安全性要求：转向节在各种工况下应保持稳定，确保行驶安全。

此外，转向机构应具有自动保持直线行驶和转向自动回正的能力，以确保行驶稳定。

4. 耐久性要求：转向节应具有足够的疲劳寿命，能够在车辆设计寿命期间承受预期的负载条件。

这需要进行耐久性试验来验证。

试验中，转向节应能够承受模拟轮胎接地载荷的加载，通过模拟实际使用情况的周期性负荷来验证其性能。

5. 安装和连接要求：转向节的安装应允许模拟转向节在车辆上发生的运动情况。

所有紧固件都应上紧到相应连接的最小转矩。

同时，转向节的固定装置设计应允许模拟转向节在车辆上发生的运动情况，并且所有紧固件都应上紧到相应连接的最小转矩。

总之，汽车转向节的通用技术要求涉及多个方面，以确保其满足性能、安全性、耐久性和安装等方面的要求。

第一节概述转向系是用来保持或者改变汽车行驶方向的机构，在汽车转向行驶时，保证各转向轮之间有协调的转角关系。

机械转向系依靠驾驶员的手力转动转向盘，经转向器和转向传动机构使转向轮偏转。

有些汽车还装有防伤机构和转向减振器。

采用动力转向的汽车还装有动力系统，并借助此系统来减轻驾驶员的手力。

对转向系提出的要求有：1）汽车转弯行驶时，全部车轮应绕瞬时转向中心旋转，任何车轮不应有侧滑。

不满足这项要求会加速轮胎磨损，并降低汽车的行驶稳定性。

2）汽车转向行驶后，在驾驶员松开转向盘的条件下，转向轮能自动返回到直线行驶位置，并稳定行驶。

3）汽车在任何行驶状态下,转向轮不得产生自振，转向盘没有摆动.4)转向传动机构和悬架导向装置共同工作时，由于运动不协调使车轮产生的摆动应最小。

5)保证汽车有较高的机动性,具有迅速和小转弯行驶能力。

6）操纵轻便。

7）转向轮碰撞到障碍物以后,传给转向盘的反冲力要尽可能小.8）转向器和转向传动机构的球头处，有消除因磨损而产生间隙的调整机构.9）在车祸中，当转向轴和转向盘由于车架或车身变形而共同后移时,转向系应有能使驾驶员免遭或减轻伤害的防伤装置。

10）进行运动校核，保证转向盘与转向轮转动方向一致。

正确设计转向梯形机构，可以使第一项要求得到保证。

转向系中设置有转向减振器时，能够防止转向轮产生自振,同时又能使传到转向盘上的反冲力明显降低.为了使汽车具有良好的机动性能,必须使转向轮有尽可能大的转角,并要达到按前外轮车轮轨迹计算，其最小转弯半径能达到汽车轴距的2～2．5倍.通常用转向时驾驶员作用·在转向盘上的切向力大小和转向盘转动圈数多少两项指标来评价操纵轻便性。

没有装置动力转向的轿车，在行驶中转向,此力应为50—100N；有动力转向时，此力在20—50N.当货车从直线行驶状态,以10km／h速度在柏油或水泥的水平路段上转入沿半径为12m的圆周行驶，且路面干燥，若转向系内没有装动力转向器,上述切向力不得超过250N;有动力转向器时，不得超过120N。

转向系统的组成及分类转向系统是指汽车中用于控制车辆行驶方向的一系列组件的总称。

它由转向器、转向齿轮、转向节、转向杆、转向助力泵等部分组成。

根据不同的工作原理和结构特点，转向系统可以分为机械转向系统、液压转向系统和电动转向系统三种类型。

一、机械转向系统机械转向系统是最基本的转向系统，也是传统汽车上常见的转向系统。

它的工作原理是通过人力操作转向盘，通过转向杆和转向齿轮传递力量，使车辆转向。

机械转向系统结构简单、可靠性高、成本较低，但操纵力大，转向不够灵活，需要驾驶员耗费较大的力量来操控转向盘。

二、液压转向系统液压转向系统是在机械转向系统的基础上发展起来的一种转向系统。

它通过液压助力泵产生的压力，将液压力传递到转向齿轮上，从而减小驾驶员操纵转向盘的力量。

液压转向系统具有转向灵活、操纵轻便的优点，提高了驾驶的舒适性和安全性。

液压转向系统广泛应用于大多数传统汽车上。

三、电动转向系统电动转向系统是近年来新兴的一种转向系统，它采用电机作为动力源，通过控制电机的转动来实现转向。

电动转向系统的工作原理是通过感应马达的转动，产生转向力矩，从而改变车轮的转向角度。

电动转向系统具有转向灵活、操纵轻便、响应速度快的特点，大大提高了驾驶的操控性和安全性。

电动转向系统主要应用于电动汽车和混合动力汽车上。

除了根据工作原理和结构特点分类，转向系统还可以根据转向方式进行分类。

根据转向方式的不同，转向系统可以分为前轮转向和四轮转向两种类型。

一、前轮转向前轮转向是指只有前轮进行转向的方式，后轮保持固定方向不变。

前轮转向系统简单、成本较低，适用于大多数传统汽车。

前轮转向主要通过机械转向系统和液压转向系统实现。

二、四轮转向四轮转向是指不仅前轮进行转向，后轮也同时进行转向的方式。

四轮转向主要有两种方式：主动式四轮转向和被动式四轮转向。

主动式四轮转向是指后轮的转向角度可以根据车速和转弯半径进行自动调整，以提高车辆的稳定性和操控性。

被动式四轮转向是指后轮的转向角度随着前轮的转向角度而改变，以提高车辆的操控性和转弯半径的缩小。
