汽车制动系统的结构原理共33页

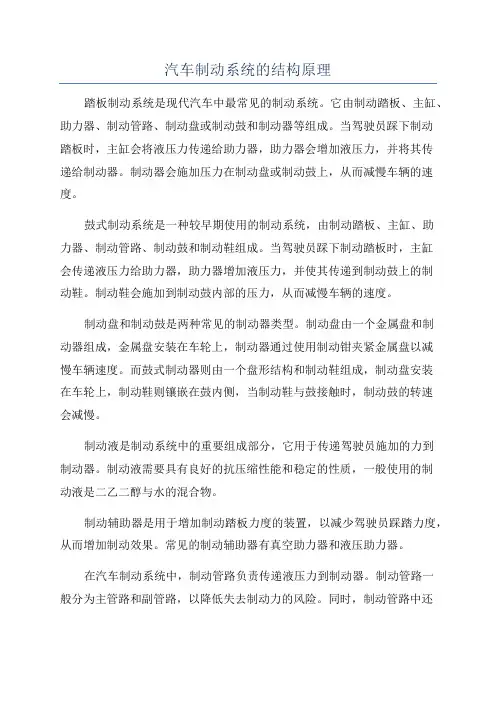

汽车制动系统的结构原理踏板制动系统是现代汽车中最常见的制动系统。

它由制动踏板、主缸、助力器、制动管路、制动盘或制动鼓和制动器等组成。

当驾驶员踩下制动踏板时，主缸会将液压力传递给助力器，助力器会增加液压力，并将其传递给制动器。

制动器会施加压力在制动盘或制动鼓上，从而减慢车辆的速度。

鼓式制动系统是一种较早期使用的制动系统，由制动踏板、主缸、助力器、制动管路、制动鼓和制动鞋组成。

当驾驶员踩下制动踏板时，主缸会传递液压力给助力器，助力器增加液压力，并使其传递到制动鼓上的制动鞋。

制动鞋会施加到制动鼓内部的压力，从而减慢车辆的速度。

制动盘和制动鼓是两种常见的制动器类型。

制动盘由一个金属盘和制动器组成，金属盘安装在车轮上，制动器通过使用制动钳夹紧金属盘以减慢车辆速度。

而鼓式制动器则由一个盘形结构和制动鞋组成，制动盘安装在车轮上，制动鞋则镶嵌在鼓内侧，当制动鞋与鼓接触时，制动鼓的转速会减慢。

制动液是制动系统中的重要组成部分，它用于传递驾驶员施加的力到制动器。

制动液需要具有良好的抗压缩性能和稳定的性质，一般使用的制动液是二乙二醇与水的混合物。

制动辅助器是用于增加制动踏板力度的装置，以减少驾驶员踩踏力度，从而增加制动效果。

常见的制动辅助器有真空助力器和液压助力器。

在汽车制动系统中，制动管路负责传递液压力到制动器。

制动管路一般分为主管路和副管路，以降低失去制动力的风险。

同时，制动管路中还设有一些阀门，如制动分配阀、制动力增益阀和制动防抱死系统等，以实现制动系统的安全和稳定。

总之，汽车制动系统的结构原理较为复杂，但基本原理同样是利用制动力矩减慢车辆的速度，其中包括了制动器、制动液、制动管路和制动辅助器等多个组件。

这些组件相互配合，实现了可靠的制动功能，从而确保了驾驶安全。

汽车制动系统原理解析汽车制动系统是现代车辆中不可或缺的重要部分，它保证了车辆在行驶过程中能够安全减速或停车。

本文将对汽车制动系统的工作原理进行深入解析。

一、制动系统的组成部分汽车制动系统主要由以下几个组成部分构成：1. 刹车踏板：驾驶员通过踩踏刹车踏板来传递制动指令。

2. 刹车助力器：帮助驾驶员施加足够的力量，提供刹车力。

3. 刹车总泵：将驾驶员施加在刹车踏板上的力量转化为液压力。

4. 刹车管路：将液压力传递到刹车器件上，使其产生制动力。

5. 刹车主缸：将驾驶员施加的力量转化为液压力，通过刹车管路传递给刹车器件。

6. 刹车分泵：平衡制动系统中的前后轮制动力分配。

7. 刹车盘（或刹车鼓）：通过与刹车片（或刹车鞋）之间的摩擦产生制动力。

8. 刹车片（或刹车鞋）：与刹车盘（或刹车鼓）接触，通过摩擦制动来减速或停车。

二、液压制动系统的工作原理液压制动系统是目前使用最广泛的制动系统类型，其工作原理如下：1. 施加刹车力：驾驶员施加力量踩踏刹车踏板，刹车踏板与刹车主缸相连接，使刹车主缸内的活塞移动，产生液压压力。

2. 增压传递：液压压力通过刹车管路传递到各个刹车器件，例如刹车盘或刹车鼓。

3. 摩擦制动：刹车盘（或刹车鼓）与刹车片（或刹车鞋）之间的接触产生摩擦力，通过摩擦力将车辆减速或停车。

4. 制动力分配：刹车系统中的刹车分泵根据车辆的情况，平衡前后轮的制动力分配，确保行驶稳定。

三、制动系统的辅助装置除了上述核心组成部分外，汽车制动系统还配备了一些重要的辅助装置，以提高制动效果和驾驶的安全性：1. 防抱死制动系统（ABS）：监测车轮的速度，并自动调整刹车压力，避免车轮锁死，使车辆保持最佳制动状态。

2. 刹车助力系统：通过真空助力器或电动助力器等装置，提供额外的力量，减轻驾驶员踩踏刹车踏板的力量，提高制动效果。

3. 紧急制动辅助系统（EBA）：在紧急制动时，系统会自动增加刹车压力，以最大程度地缩短制动距离。

4. 制动灯：在制动时亮起，提醒后车注意，确保行车安全。

汽车制动系统是汽车安全的重要组成部分，它能够将行驶中的车辆安全停下来，避免碰撞和事故的发生。

汽车制动系统主要由制动踏板、制动液、制动总泵、制动盘、制动片、刹车盘和制动油管等组成，下面将分别介绍汽车制动系统的组成和工作原理。

1. 制动踏板汽车制动系统的控制部分是制动踏板，它位于驾驶舱车辆前段，用于通过力的作用来操纵制动系统的工作。

当司机踩下制动踏板时，会启动汽车制动系统的工作。

2. 制动液制动液是传递力的介质，它能够将踏板传来的压力通过制动总泵传递给制动盘和制动片，实现汽车的制动。

3. 制动总泵制动总泵是制动系统的主要控制装置，它能够将司机踏下的踏板力量转化为油液的压力，并将之传递给制动盘和制动片。

4. 制动盘和制动片制动盘和制动片是制动系统的核心部件，它们通过制动总泵传递过来的油液压力，来实现汽车的制动。

当司机踩下制动踏板时，制动总泵会产生高压制动液，进而将制动液传递给制动盘，制动盘和制动片之间的摩擦力就可以让汽车减速停止。

5. 刹车盘刹车盘是制动系统中的一个关键部件，它是安装在车轮上的圆盘，当制动系统工作时，刹车盘会形成摩擦力，减少车轮的旋转速度，从而实现汽车的减速停止。

6. 制动油管制动油管是汽车制动系统的传递部分，它负责把制动总泵传递过来的压力液体传递到制动盘和制动片上。

汽车制动系统的工作原理如下：1. 当司机踩下踏板时，制动总泵会产生高压制动液。

2. 高压制动液会通过制动油管，传递到制动盘和制动片处。

3. 制动盘和制动片之间的摩擦力会让车轮减速停止。

汽车制动系统是汽车安全的重要组成部分。

通过制动踏板、制动液、制动总泵、制动盘、制动片、刹车盘和制动油管等组成，实现汽车的减速停车。

汽车制动系统的工作原理简单明了，司机通过踩下制动踏板，能够操纵制动系统的工作，从而确保行车安全。

汽车制动系统作为汽车安全的重要组成部分，除了上文中介绍的组成和工作原理外，还有一些其他关键的部件和工作原理需要进一步扩展。

汽车制动系统工作原理汽车制动系统是保证车辆行驶安全的关键部件之一，它通过将动能转化为热能来减速和停车。

本文将详细介绍汽车制动系统的工作原理。

一、制动系统的组成部分汽车制动系统由几个重要的组成部分组成，包括制动踏板、真空助力器、主缸、制动盘（或制动鼓）、制动片（或制动鞋）和液压管路等。

二、摩擦制动原理摩擦制动是目前汽车主要采用的制动方式，它利用制动盘与制动片间的摩擦力来减速车辆。

当驾驶员踩下制动踏板时，制动踏板向下运动，推动主缸活塞向前，使制动液进入制动器。

三、液压传动原理液压传动是汽车制动系统起到关键作用的部分，它通过液压力将制动踏板上施加的力传递给制动器，实现制动效果。

当驾驶员踩下制动踏板时，制动踏板的运动通过真空助力器作用于主缸活塞上，使活塞产生一定的压力。

四、制动器工作原理制动器是一种能将车轮的动力转化为热能以实现制动的装置。

它根据制动方式的不同分为制动盘制动器和制动鼓制动器。

制动盘制动器是通过摩擦片与制动盘之间的摩擦力来实现制动的，而制动鼓制动器则通过摩擦鞋与制动鼓之间的摩擦来实现制动的。

五、防抱死制动系统原理防抱死制动系统（ABS）是一种能防止车轮在制动时抱死并保持最佳制动效果的系统。

它通过连续监测车轮速度并调整制动压力，使车轮在制动时保持既能制动又能转动的状态。

六、电子制动系统原理电子制动系统是近年来发展起来的一种新型制动系统，它通过电子控制单元（ECU）来监测和控制车辆制动系统的工作。

它具有灵敏、精确的制动效果，并可以与其他车辆系统集成。

七、制动系统故障排除制动系统故障会给行驶中的汽车带来严重的安全隐患，所以及早发现并解决故障非常重要。

常见的制动系统故障包括制动油泄漏、制动踏板松动、制动效果不佳等，驾驶员平时要定期检查制动系统的工作状态。

结语：汽车制动系统的工作原理是保证汽车行驶安全的核心技术之一。

了解汽车制动系统工作原理对于驾驶员来说非常重要，可以帮助他们更好地理解和掌握汽车的制动性能，提高驾驶安全性。

汽车制动系统工作原理汽车的制动系统对驾驶安全至关重要，它能够确保车辆在行驶中及时减速、停止和保持稳定性。

本文将详细介绍汽车制动系统的工作原理。

一、制动系统的组成部分汽车制动系统由多个组成部分组成，包括制动踏板、油泵、制动盘/制动鼓、制动片/制动鞋、制动液、制动助力器和制动管路。

这些组成部分协同工作，以实现有效的制动效果。

二、液压制动系统工作原理液压制动系统是汽车常见的制动系统之一。

当驾驶员踩下制动踏板时，通过液压原理，制动踏板施加力量压缩制动液。

制动液通过制动管路传递到制动盘/制动鼓上的制动器上。

制动器将通过摩擦产生的力量传递给车轮，使车轮减速或停止转动。

三、分泵制动系统工作原理分泵制动系统是一种先进的制动系统，它根据车辆制动需求智能地分配制动力，提高制动效果。

分泵制动系统采用了一台主泵和多个从泵，主泵负责提供基本的制动力，而从泵根据各个车轮的制动需求提供额外的压力，确保每个车轮的制动力均衡。

四、ABS制动系统工作原理ABS（防抱死制动系统）是一种先进的制动系统，有效地防止车轮在紧急制动时因过度制动而抱死。

ABS通过传感器感知车轮的转动速度，并根据这些数据实时调整制动压力。

当某个车轮即将抱死时，ABS会自动释放对该轮的制动压力，然后再次施加制动力，以保持车轮在最佳制动条件下运行。

五、电子制动系统工作原理电子制动系统是现代汽车上采用的先进制动系统之一。

电子制动系统通过电子设备和电动执行器实现制动。

驾驶员踩下制动踏板时，信号被传递给中央控制单元，然后电控制动器施加适当的制动力。

电子制动系统具有响应迅速、制动效果稳定的优点。

六、制动系统工作原理的影响因素制动系统的性能取决于多个因素，包括刹车片/刹车鼓的材料质量、制动器的设计、制动液的性能以及制动系统的维护状况等。

这些因素的好坏将直接影响制动系统的工作效果和安全性能。

总结：汽车制动系统的工作原理包括液压制动系统、分泵制动系统、ABS制动系统和电子制动系统等。

汽车制动系统原理汽车制动系统是保证行车安全的重要部件，它负责将车辆减速或停止。

本文将介绍汽车制动系统的原理及其工作原理。

一、制动系统构成汽车制动系统主要由制动踏板、主缸、助力器、制动盘（或制动鼓）、制动片（或刹车鞋）、制动液及制动管路组成。

1. 制动踏板：司机通过踩下制动踏板来启动制动系统，使车辆减速或停止。

2. 主缸：主缸是制动系统的控制中心，司机踩下制动踏板后，主缸产生压力将制动液传输到制动器件，从而实现制动效果。

3. 助力器：助力器能够增加制动力的传输效果，提供辅助制动。

4. 制动盘（或制动鼓）：制动盘通过与刹车片的摩擦来实现制动效果，制动鼓则通过刹车鞋与其内表面的摩擦来实现制动效果。

5. 制动片（或刹车鞋）：制动片是与制动盘（或制动鼓）接触的部件，通过与制动盘（或制动鼓）之间的摩擦来产生制动效果。

6. 制动液及制动管路：制动液被主缸传输到制动器件，通过制动管路将制动力传递到刹车片（或刹车鞋）与制动盘（或制动鼓）之间。

二、制动系统工作原理制动系统通过减速或停止车辆来保证行车安全。

下面将介绍汽车制动系统的工作原理。

当司机踩下制动踏板时，主缸内的活塞会受到力的作用而向前移动，从而增加了主缸的压力。

此时，制动液会通过制动管路传输到制动器件中。

如果是采用制动盘和刹车片的制动系统，制动盘与刹车片之间由摩擦力产生制动效果。

制动液进入制动器件后，通过压力传递给刹车片，使刹车片与制动盘相互摩擦，产生阻力，从而减速或停止车辆。

如果是采用制动鼓和刹车鞋的制动系统，制动鼓与刹车鞋之间由摩擦力产生制动效果。

制动液进入制动器件后，通过压力传递给刹车鞋，使刹车鞋与制动鼓相互摩擦，产生阻力，从而减速或停止车辆。

制动系统中的助力器能够提供辅助制动力，使司机更轻松地踩下制动踏板，并增加制动效果。

总结：汽车制动系统的原理主要通过制动踏板、主缸、助力器、制动盘（或制动鼓）、制动片（或刹车鞋）、制动液及制动管路的协作来实现。

司机踩下制动踏板后，主缸产生压力，将制动液传输到制动器件，通过摩擦力将刹车片（或刹车鞋）与制动盘（或制动鼓）之间产生摩擦，从而实现车辆的减速或停止。

车辆制动系统原理车辆制动系统是汽车安全的重要组成部分，它能够确保车辆在行驶过程中快速、稳定地停下来。

本文将介绍车辆制动系统的原理和组成部分。

一、制动系统的原理车辆制动系统的原理主要包括压力传递原理和摩擦原理。

1. 压力传递原理压力传递原理是车辆制动系统能够产生并保持足够制动力的基础。

当驾驶员踩下制动踏板时，制动液被推动进入制动系统中的主缸。

主缸中的活塞会受到压力，将制动液传递到刹车轮缸中。

由于刹车轮缸面积较小，制动液受到的压力增大，从而使制动器产生更大的制动力。

2. 摩擦原理摩擦原理是车辆制动系统实现制动的关键。

当制动踏板踩下后，通过摩擦作用，制动器夹紧刹车盘或刹车鼓，使其产生摩擦力。

由于摩擦力的作用，刹车盘或刹车鼓速度减慢，从而使车辆停下来。

二、制动系统的组成部分车辆制动系统主要由制动器、制动液、传动装置和控制装置等组成。

1. 制动器制动器是制动系统中最重要的组成部分，根据不同车辆类型和制动要求可以分为盘式制动器和鼓式制动器。

盘式制动器主要由刹车盘、制动钳和制动片组成，鼓式制动器主要由刹车鼓、制动蹄和制动鼓组成。

2. 制动液制动液能够将驾驶员踩下的制动踏板压力传递到刹车轮缸，起到传递力量的作用。

常用的制动液有DOT3和DOT4两种。

制动液具有良好的耐高温性能和防腐蚀性能，能够在制动过程中稳定传递压力。

3. 传动装置传动装置主要包括制动踏板、主缸、刹车杠杆、刹车线和刹车轮缸等。

当驾驶员踩下制动踏板时，通过传动装置将力量传递给制动器，从而实现制动。

4. 控制装置控制装置是指车辆上的制动系统控制阀门及其相关部件。

常见的控制装置有制动真空助力器、制动分配阀等。

这些装置能够辅助驾驶员施加力量，提高制动效果，并确保各个车轮上的制动力分配均衡。

三、车辆制动系统的工作原理车辆制动系统在行驶中起到控制车辆速度和保证行车安全的作用。

当驾驶员踩下制动踏板时，制动液被推动至刹车轮缸，使制动器夹紧刹车盘或刹车鼓。

刹车盘或刹车鼓与车轮相连，通过摩擦力减速车轮，使车辆减速甚至停车。

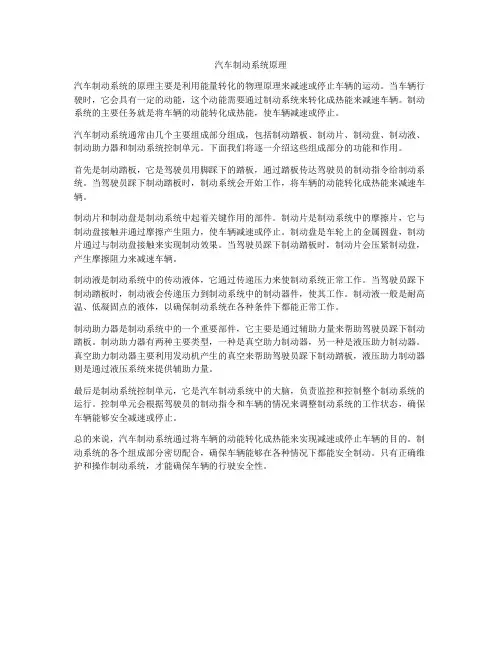

汽车制动系统原理汽车制动系统的原理主要是利用能量转化的物理原理来减速或停止车辆的运动。

当车辆行驶时，它会具有一定的动能，这个动能需要通过制动系统来转化成热能来减速车辆。

制动系统的主要任务就是将车辆的动能转化成热能，使车辆减速或停止。

汽车制动系统通常由几个主要组成部分组成，包括制动踏板、制动片、制动盘、制动液、制动助力器和制动系统控制单元。

下面我们将逐一介绍这些组成部分的功能和作用。

首先是制动踏板，它是驾驶员用脚踩下的踏板，通过踏板传达驾驶员的制动指令给制动系统。

当驾驶员踩下制动踏板时，制动系统会开始工作，将车辆的动能转化成热能来减速车辆。

制动片和制动盘是制动系统中起着关键作用的部件。

制动片是制动系统中的摩擦片，它与制动盘接触并通过摩擦产生阻力，使车辆减速或停止。

制动盘是车轮上的金属圆盘，制动片通过与制动盘接触来实现制动效果。

当驾驶员踩下制动踏板时，制动片会压紧制动盘，产生摩擦阻力来减速车辆。

制动液是制动系统中的传动液体，它通过传递压力来使制动系统正常工作。

当驾驶员踩下制动踏板时，制动液会传递压力到制动系统中的制动器件，使其工作。

制动液一般是耐高温、低凝固点的液体，以确保制动系统在各种条件下都能正常工作。

制动助力器是制动系统中的一个重要部件，它主要是通过辅助力量来帮助驾驶员踩下制动踏板。

制动助力器有两种主要类型，一种是真空助力制动器，另一种是液压助力制动器。

真空助力制动器主要利用发动机产生的真空来帮助驾驶员踩下制动踏板，液压助力制动器则是通过液压系统来提供辅助力量。

最后是制动系统控制单元，它是汽车制动系统中的大脑，负责监控和控制整个制动系统的运行。

控制单元会根据驾驶员的制动指令和车辆的情况来调整制动系统的工作状态，确保车辆能够安全减速或停止。

总的来说，汽车制动系统通过将车辆的动能转化成热能来实现减速或停止车辆的目的。

制动系统的各个组成部分密切配合，确保车辆能够在各种情况下都能安全制动。

只有正确维护和操作制动系统，才能确保车辆的行驶安全性。
