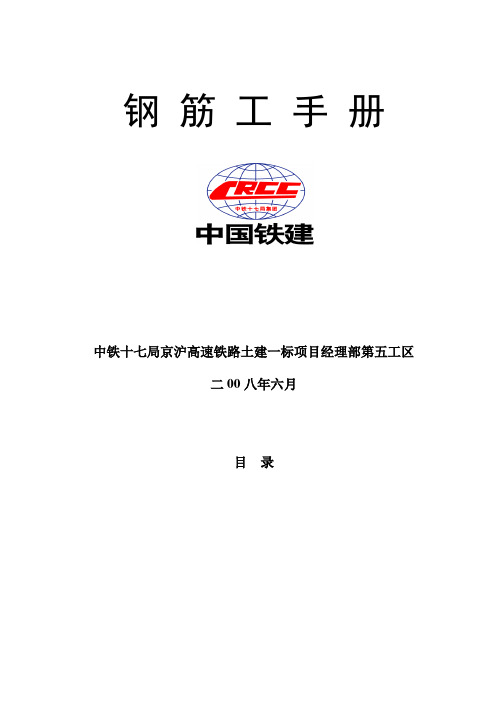

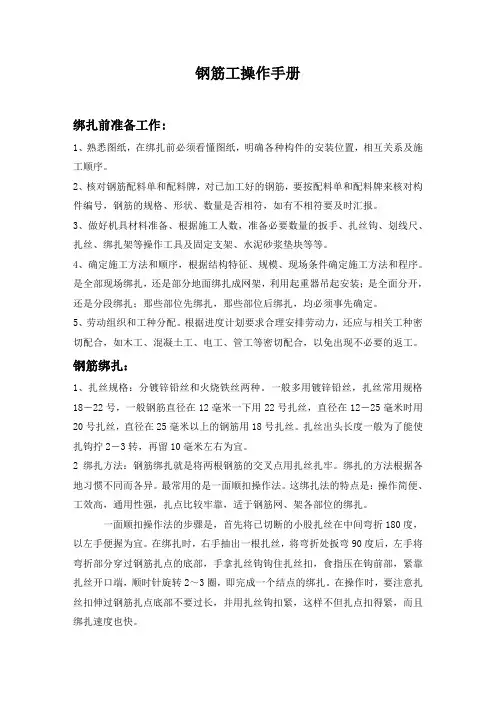

钢筋工手册
中铁十七局京沪高速铁路土建一标项目经理部第五工区
二00八年六月
目录
1钢筋知识 (2)
1.1钢筋符号 (2)
1.2计量单位 (2)
1.3识图基础 (4)
1.4施工图要点 (7)
1.5常用数学 (11)
2钢筋加工 (12)
2.1准备工作 (12)
2.2加工工序流程 (13)
2.3钢筋连接与安装 (17)
3现场连接与安装 (24)
3.1 绑扎 (24)
3.2钢筋的机械连接 (27)
3.3单根钢筋的接头 (33)
3.4焊接骨架和焊接网的接头 (34)
3.5安装 (35)
4钢筋工安全操作规程 (36)
5应知应会 (39)
5.1初级工 (39)
5.2中级工 (40)
5.3高级工 (41)
钢筋工手册
钢筋加工是工程施工中不可缺少的一环，同时也是保证工程质量的基础环节。生产施工中，从事钢筋加工的作业人员，必须熟知钢筋加工的基本知识，才能按照标准加工钢筋，以满足设计要求。确保工程质量。
1钢筋知识
1.1钢筋符号
钢筋混凝土构件中所用的钢筋种类随生产条件的不同而有区别，各种钢筋的符号见表1-1，应用符号的表示方法是在符号右侧写出钢筋直径（以毫米为计量单位），例如Φ16表示直径为16mm的Ⅱ级钢筋。表中热轧钢筋分四个强度等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）
钢筋符号表1-1
1.2计量单位
用以量度同类量大小的一个标准量称为计量单位。在进行配筋计算过程的全过程中，都必须始终执行国务院发布的《关于在我国统一实行计量单位
的命令》，在命令中提出法定计量单位的各种具体内容。我过法定计量单位主要是以国际单位制为依据，并且考虑到实际需要，还规定了各种组合形式的单位，以及由“词头”和各种单位构成的倍数和分数单位。
1.2.1基本计量单位
在国际单位制中用到长度、质量、时间和平面角，以及由相应单位导出的单位力、应力等，见表1-2。
表1-2 国际单位制的计量单位
1.2.2计量单位使用常识
1.2.2.1长度
长度的计量单位有米、千米、分米、厘米、毫米等，配筋计算中通常只用米和毫米两种，它们之间的关系是
1m=1000mm
1.2.2.2力
如果有一个力作用于物体上，就会使物体的运动状态发生改变，力的含义就是使质量为1kg的物体产生1米/秒2加速度的力叫做1牛，即1牛=1千克·米/秒2，力的单位换算关系见表1-3。
表1-3 力的单位换算关系
1.3识图基础
1.3.1正投影图
1.3.1.1投影原理
光线投射于物体就会出现影子，光线投射于一块肋式板上，表示光线的线称为“投影线”，落影平面称为“投影面”，所产生的影子称为“投影图”
1.3.2视图
一般钢筋混凝土构都可以从六个方向看，这六个方向分别为：前、后、上、下、左、右。运用正投影原理，从哪个方向看过去而画出的图样都叫做“视图”为了分清所画图样式从那个方向看的，分别有“前视图”、“后视图”、“上视图”、“下视图”、“左视图”、“右视图”。
1.3.
2.1三视图
钢筋混凝土构件的外形比较规整，一般仅需用三个视图就可以反映出它的全部形状和尺寸，这三个视图实际上就是通常所说的“正面”、“侧面”和“平面”，具体表示：前视图（习惯称为“正立面图”）、侧视图（左视图或右视图，习惯为“侧立面图”）和上视图（习惯称为“平面图”）。
1.3.
2.2剖面图
如果施工时所用的外观视图还不足以表达构件的必要部位情况，为了观察构件内部的形状，可以将它剖切来看，假想一个平面将它沿某个位置切开，剖切后的视图称为剖面图。被剖切着的面画上影线，也可用材料的图例表示。
1.3.3图线
视图上看得见的外形轮廓画实线，看不见的外形轮廓画虚线，表示建筑物的轴线用点划线表示。 1.3.4各种标志 1.3.4.1标高标志
标高标如图1-1（a ）示；有的标注位置不够，则将横线提高，采用图1-1（b ）的图形。
图1-1
标高标志尖端所指的就是被注的高度，尖端可向上指或向下指。标高数字是以“米”为单位的，一般注写到小数点以后第三位；零点标高通常写成±0.000；正数标高不注“+”，负数标高注“—”。 1.3.4.2对称符号
对于完全对称的图样，可在它的中心线上用对称符号表示，其对称部分可省略绘制。 1.3.4.3连接符号
连接符号是将构件图形切断一部分，并接上另一部分的表示符号。它的标志是以折断线表示需要连接的部位，应以折断线两端表示需要连接的部位，应以折断两端靠图样一侧的大写拉丁字母表示连接编号。
(a)
1.3.5长度计量单位
图纸上对于表示尺寸长短的数值，一般不注明计量单位。规定除标高及总平面图以米为单位之外，均必须以毫米为单位。
在施工图上，有时为了省事，对于长度较大的尺寸，个别的也用米为单位，但应在相应位置说明，或将单位（米）写在图样的相关地方。在施工图上，凡是未注明计量单位的长度，都是指“毫米”。常用构件代号表见表1-4.
表1-4 常用构件代号
1.4施工图要点
1.4.1比例和坡度
⑴图样比例
将实物各部分尺寸缩小后画于图纸上，所缩小的图样与实物对比就称为“图样比例”，用“1：50”、“1：100”等表示。其中“1”指图样的尺寸，“50”、“100”等为实物的尺寸，如1：100说明按照实物大小的一百分之一缩小画出图样。
一般情况下，结构平面布置图及基础平面图常用1：50、1：100、1：200的比例，而详图常用1：10、1：20、1：50的比例。在施工图上都注明各图的比例。
使用施工图时必须注意：确定图纸上所画图样的尺寸只能根据尺寸线上标注的尺寸数字，而不应该用尺量图面上的尺寸来判断。这是由于图可能画得不准，量尺操作也可能失误，尺本身也有一定的刻度偏差。有的图纸为了表现清晰，同一图样中还可能采用不同的比例（例如当构件纵横向断面尺寸相差悬殊时，可在同一详图中选用不同比例）。
⑵坡度
坡度符号与图样比例的符号相同，但数字表示的意义不同，坡度1：5表示当垂直高度为1个长度单位时，水平距离为5个长度单位。
施工图上以坡度标示斜向钢筋时，斜段、高、底宽之间的关系可利用下表进行互算：根据已知边的尺寸，乘以表中相应的系数值即得所要求的另一边尺寸，坡度计算系数表见表1-5。
