9 钢筋工程9-1 材料9-1-1 钢筋品种与规格混凝土结构用的普通钢筋，可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。
冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。
余热处理钢筋属于热轧钢筋一类。
热轧钢筋的强度等级由原来的I级、II级、III级和IV级更改为按照屈服强度（MPa）分为235级、335级、400级、500级。
《混凝土结构设计规范》（GB50010-2002）第4.2.1条规定：普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335，也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级（即新III级）钢筋作为我国钢筋混凝土结构的主力钢筋。
该设计规范尚未列入HRB500级钢筋。
冷轧带肋钢筋和冷轧扭钢筋因已有专门规程《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-1995）和《冷轧扭钢筋混凝土构件技术规程》（JGJ115-1997）可供参考。
9-1-1-1 热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋和热轧带肋钢筋两种。
热轧光圆钢筋应符合国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）的规定。
热轧带肋钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。
1．尺寸、外形和重量热轧钢筋的直径、横截面面积和重量，见表9-1。
热轧带肋钢筋的外形，见图9-1。
热轧钢筋的直径、横截面面积和重量表9-16 5.8 0.6 28.27 0.2228 7.7 0.8 50.27 0.39510 9.6 1.0 78.54 0.61712 11.5 1.2 113.1 0.88814 13.4 1.4 153.9 1.2116 15.4 1.5 201.1 1.5818 17.3 1.6 254.5 2.0020 19.3 1.7 314.2 2.4722 21.3 1.9 380.1 2.9825 24.2 2.1 490.9 3.8528 27.2 2.2 615.8 4.8332 31.0 2.4 804.2 6.3136 35.0 2.6 1018 7.9940 38.7 2.9 1257 9.8750 48.5 3.2 1964 15.42 注：1.表中理论重量按密度为7.85g/cm3计算；2.重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm为±4%。

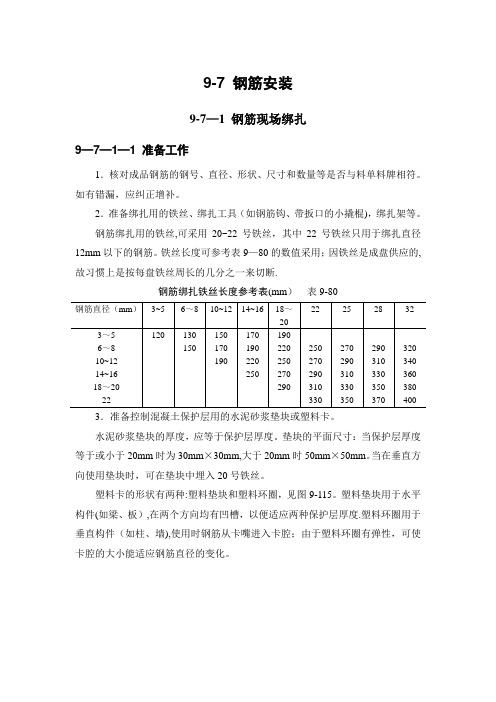

9-7 钢筋安装9-7—1 钢筋现场绑扎9—7—1—1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。
如有错漏，应纠正增补。
2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍)，绑扎架等。
钢筋绑扎用的铁丝,可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。
铁丝长度可参考表9—80的数值采用；因铁丝是成盘供应的,故习惯上是按每盘铁丝周长的几分之一来切断.钢筋绑扎铁丝长度参考表(mm）表9-803．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。
水泥砂浆垫块的厚度，应等于保护层厚度。
垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm,大于20mm时50mm×50mm。
当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。
塑料卡的形状有两种:塑料垫块和塑料环圈，见图9-115。
塑料垫块用于水平构件(如梁、板）,在两个方向均有凹槽，以便适应两种保护层厚度.塑料环圈用于垂直构件（如柱、墙),使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。
图9-115 控制混凝土保护层用的塑料卡(a）塑料垫块；（b）塑料环圈4．划出钢筋位置线.平板或墙板的钢筋，在模板上划线；柱的箍筋,在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋,在两向各取一根钢筋划点或在垫层上划线.钢筋接头的位置，应根据来料规格，结合9-2—1-3条对有关接头位置、数量的规定,使其错开，在模板上划线。
5．绑扎形式复杂的结构部位时,应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。
9—7-1—2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处.同一纵向受力钢筋不宜设置两个或两个以上接头.接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

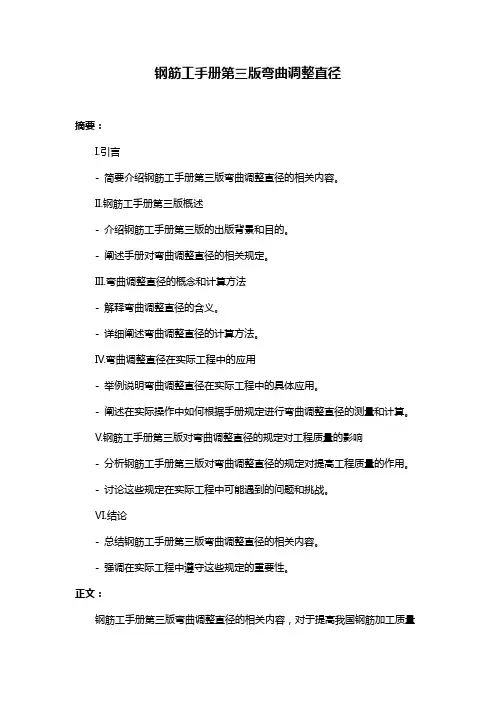

钢筋工手册第三版弯曲调整直径摘要：I.引言- 简要介绍钢筋工手册第三版弯曲调整直径的相关内容。
II.钢筋工手册第三版概述- 介绍钢筋工手册第三版的出版背景和目的。
- 阐述手册对弯曲调整直径的相关规定。
III.弯曲调整直径的概念和计算方法- 解释弯曲调整直径的含义。
- 详细阐述弯曲调整直径的计算方法。
IV.弯曲调整直径在实际工程中的应用- 举例说明弯曲调整直径在实际工程中的具体应用。
- 阐述在实际操作中如何根据手册规定进行弯曲调整直径的测量和计算。
V.钢筋工手册第三版对弯曲调整直径的规定对工程质量的影响- 分析钢筋工手册第三版对弯曲调整直径的规定对提高工程质量的作用。
- 讨论这些规定在实际工程中可能遇到的问题和挑战。
VI.结论- 总结钢筋工手册第三版弯曲调整直径的相关内容。
- 强调在实际工程中遵守这些规定的重要性。
正文：钢筋工手册第三版弯曲调整直径的相关内容，对于提高我国钢筋加工质量具有重要意义。
在手册中，弯曲调整直径的概念和计算方法有详细的阐述，并且提供了实际工程应用的实例。
本文将对这些内容进行详细解读，以帮助读者更好地理解这一重要概念。
首先，在钢筋工手册第三版中，对弯曲调整直径进行了明确的定义。
弯曲调整直径是指在钢筋弯曲过程中，为了保证钢筋的弯曲质量和稳定性，需要在钢筋直径的基础上进行适当的调整。
这个调整值根据钢筋的材质、直径、弯曲角度和弯曲半径等因素来确定。
其次，手册中详细介绍了弯曲调整直径的计算方法。
一般来说，弯曲调整直径的计算公式为：Δd = √(α + β)，其中，α为钢筋的弯矩，β为钢筋的抗弯强度。
通过这个公式，可以根据钢筋的具体参数计算出弯曲调整直径。
在实际工程中，弯曲调整直径的应用非常重要。
例如，在钢筋混凝土梁的加工过程中，需要对钢筋进行弯曲，此时就需要根据手册中的规定，计算出适当的弯曲调整直径，以保证钢筋的弯曲质量和稳定性。
钢筋工手册第三版对弯曲调整直径的规定，对于提高工程质量具有重要作用。

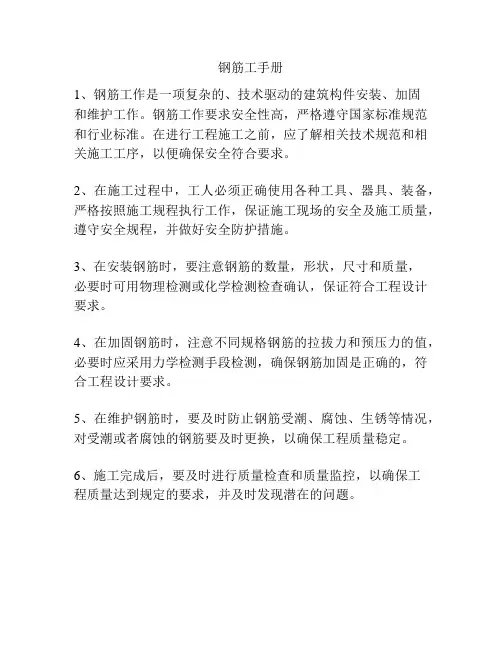

钢筋工手册
1、钢筋工作是一项复杂的、技术驱动的建筑构件安装、加固
和维护工作。
钢筋工作要求安全性高，严格遵守国家标准规范和行业标准。
在进行工程施工之前，应了解相关技术规范和相关施工工序，以便确保安全符合要求。
2、在施工过程中，工人必须正确使用各种工具、器具、装备，严格按照施工规程执行工作，保证施工现场的安全及施工质量，遵守安全规程，并做好安全防护措施。
3、在安装钢筋时，要注意钢筋的数量，形状，尺寸和质量，
必要时可用物理检测或化学检测检查确认，保证符合工程设计要求。
4、在加固钢筋时，注意不同规格钢筋的拉拔力和预压力的值，必要时应采用力学检测手段检测，确保钢筋加固是正确的，符合工程设计要求。
5、在维护钢筋时，要及时防止钢筋受潮、腐蚀、生锈等情况，对受潮或者腐蚀的钢筋要及时更换，以确保工程质量稳定。
6、施工完成后，要及时进行质量检查和质量监控，以确保工
程质量达到规定的要求，并及时发现潜在的问题。
钢筋工安全操作规程正式版为了保障钢筋工的安全，预防事故的发生，制定本安全操作规程，规范钢筋工的安全操作行为。
请所有从事钢筋工作的人员必须遵守以下规定：一、操作前的准备工作1.钢筋工在进行工作前，必须经过安全培训，并持有相关证书。
2.在进行操作前，钢筋工必须穿戴个人防护装备，包括安全帽、防护鞋、手套、护目镜等。
3.钢筋工必须熟悉本工作区域的安全规定，并遵守现场管理制度。
二、现场施工操作规范1.钢筋工在进行钢筋加工时必须使用防护罩并保持机械设备的正常运行。
2.作业过程中，钢筋工要随时注意周围环境，确保操作的安全。
3.搬运重物时，严禁超载或超重。
若需使用吊车等机械设备进行搬运，必须经过合格操作工的操作。
4.钢筋工必须正确使用工具，保持其完好，并严禁私自改变工具的设计或结构。
5.在操作过程中，严禁违反工作规程和程序，严禁使用有缺陷或不合格的材料。
三、高空施工安全规定1.在高空施工时，钢筋工必须正确佩戴安全带，并遵循相关作业规程。
2.高空作业的台面必须平整、牢固，必要时搭设防护围栏或设置警示标志。
3.高空施工时，如遇强风、雷电等恶劣天气，必须立即停止作业，并进行相关防护措施。
四、危险作业及应急预案1.钢筋工必须遵守现场的应急预案，灭火器材的存放位置和使用方法必须清楚。
2.钢筋工在发现危险状况时，应立即向现场负责人汇报，并采取必要的紧急措施。
3.钢筋工在遇到原材料堵塞、机械故障等问题时，应停止操作，切勿擅自进行修理或调整。
五、作业后的清理工作1.钢筋工在作业结束后，必须将工作台面保持整洁，并清理工作区域内的杂物。
2.钢筋工必须正确存放和保管工具和设备，避免造成其他工作人员的伤害。
六、文明施工守则1.钢筋工在工作中应文明施工，遵守相关纪律和规定，禁止吸烟、随地吐痰等不文明行为。
2.钢筋工应与他人友好合作，有问题要及时沟通，共同营造良好的工作氛围。
本安全操作规程为钢筋工安全工作的重要文件，务必严格遵守，违反规定者将受到相应的处罚。

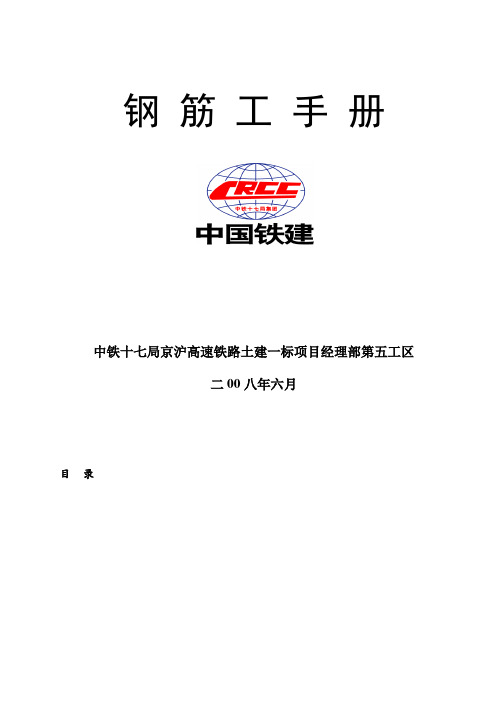

钢筋工手册中铁十七局京沪高速铁路土建一标项目经理部第五工区二00八年六月目录1钢筋知识....................................... 错误!未定义书签。
钢筋符号...................................... 错误!未定义书签。
计量单位...................................... 错误!未定义书签。
识图基础...................................... 错误!未定义书签。
施工图要点.................................... 错误!未定义书签。
常用数学...................................... 错误!未定义书签。
2钢筋加工....................................... 错误!未定义书签。
准备工作...................................... 错误!未定义书签。
加工工序流程.................................. 错误!未定义书签。
钢筋连接与安装................................ 错误!未定义书签。
3现场连接与安装................................. 错误!未定义书签。
绑扎......................................... 错误!未定义书签。
钢筋的机械连接................................ 错误!未定义书签。
单根钢筋的接头................................ 错误!未定义书签。
焊接骨架和焊接网的接头........................ 错误!未定义书签。
安装.......................................... 错误!未定义书签。
钢筋工程施工手册一、施工准备1.1 技术准备1.1.1 组织施工技术人员熟悉图纸，认真学习有关的规范、规程或规定，进行施工图审查及专业校核。
1.1.2 提前分析确定施工中的难点及需要着重注意的部分，注意梁柱节点、异形部位(梁、柱截面变化处等)的钢筋直径和数量的变化。
1.1.3 配筋人员必须严格执行《混凝土结构施工图平面整体表示方法制图规则和构造详图》、《建筑物抗震构造详图》以及国家标准和施工规范进行钢筋配筋，由专业工程师、技术工程师共同审核。
1.1.4 由总工程师组织技术工程师编制专项施工方案、试验方案，经相关部门会审，审核合格由总工程师签字项目经理审批后报监理单位。
1.1.5 技术方案应根据工程实际情况进行编制，应包含总体施工部署、施工人员、机具准备，主要施工方法、质量控制要点、通病防治措施等内容。
1.1.6 技术部对项目部有关人员、分包技术人员进行方案交底:工程部对分包工长、班组长进行技术安全交底:分包工长对班组进行技术交底。
1.2 施工准备1.2.1 钢筋进场验收：钢筋进场验收应由物资人员清点，生产厂家出具出场合格证，实验人员钢筋取样做拉拔、冷弯等力学实验，待合格后物资部门方可收货。
1.2.2 钢筋加工设备应符合要求，保证钢筋加工质量。
1.2.3 施工场地应平整，道路畅通，电源充足，安全防护措施到位。
1.2.4 钢筋绑扎工具应准备齐全，包括钢筋绑扎丝、绑扎扣、撬棒等。
二、钢筋工程施工2.1 钢筋下料及加工2.1.1 钢筋下料应根据图纸和设计要求进行，保证钢筋长度和弯钩长度符合要求。
2.1.2 钢筋加工应保证钢筋的规格、尺寸、弯钩形式、焊接质量等符合设计要求。
2.2 钢筋运输2.2.1 钢筋运输应保证钢筋的完整性和稳定性，防止钢筋弯曲、变形、断裂。
2.2.2 钢筋运输过程中应避免强烈振动和冲击。
2.3 钢筋绑扎2.3.1 钢筋绑扎应按照设计和施工方案要求进行，保证钢筋的排列顺序、间距、保护层厚度等符合要求。
钢筋工培训教材目录1—1 钢筋的配料和代换 (2)1—1—1下料计算； (2)1-1-2基本计算 (2)1—2-3钢筋代换： (3)1—2 钢筋加工 (4)1-2—1 钢筋除锈 (4)1-2—2 钢筋调直 (5)1—2—2—1 机具设备 (5)1-2—2-2 调直工艺 (7)1—2-3 钢筋切断 (8)1-2—3-1 机具设备 (8)1—2-3-2 切断工艺 (9)1-2—4 钢筋弯曲成型 (10)1—2—4—1 钢筋弯钩和弯折的有关规定 (10)1—2-4—2 机具设备 (11)1—2—4-3 弯曲成型工艺 (14)1-2—5 钢筋加工质量检验 (18)1-2—6 弯曲成型工艺 (19)1-1 钢筋的配料和代换钢筋配料:根据施工图，分别确定钢筋的种类、下料长度、根数、重量，并填写配料单；1—1-1下料计算；基本概念：1)外包尺寸：钢筋的外轮廓尺寸（外包就是曲线切线的交点连成的直线段）;2)轴线长度:钢筋的截面圆心的集合；3)量度差值：钢筋弯曲段的外包尺寸与轴线长度的差值;4)下料长度：各段直线钢筋外包长度之和－量度差值＋弯钩增加长度＝轴线长度;(1)直钢筋下料长度：外包尺寸＋弯钩增长值(2)弯起钢筋下料长度：直段长度＋斜段长度＋弯钩增长值－量度差值(3)箍筋下料长度:外（内）皮尺寸＋箍筋调整值5)配料单：工程名称、构件名称、钢筋编号、钢筋简图及尺寸、钢筋直径、钢号、数量、下料长度及重量；1—1-2基本计算1)弯钩增加长度180°弯钩增加长度=半园周长（取钢筋轴线上的弯弧直径）+平直段长－弯钩的弯弧外半径。
代入规范所规定的数据,可得：（3.5dπ/2+3d)— 2.25d =8.5d—2。
25d=6。
25d.(a) 1800弯钩（b) 900弯钩2) 弯折的量度差值钢筋弯折处量度差值计算简图弯折的量度差值＝外包尺寸－轴线尺寸，即：3) 箍筋的下料长度箍筋弯钩的弯弧内直径，除应满足与受力钢筋的弯钩和弯折相同的规定外,尚应不小于受力钢筋直径;箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；箍筋弯后平直部分长度:对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。
钢筋工手册中铁十七局京沪高速铁路土建一标项目经理部第五工区二00八年六月目录1钢筋知识 (2)1.1钢筋符号 (2)1.2计量单位 (2)1.3识图基础 (4)1.4施工图要点 (7)1.5常用数学 (11)2钢筋加工 (12)2.1准备工作 (12)2.2加工工序流程 (13)2.3钢筋连接与安装 (17)3现场连接与安装 (24)3.1 绑扎 (24)3.2钢筋的机械连接 (27)3.3单根钢筋的接头 (33)3.4焊接骨架和焊接网的接头 (34)3.5安装 (35)4钢筋工安全操作规程 (36)5应知应会 (39)5.1初级工 (39)5.2中级工 (40)5.3高级工 (41)钢筋工手册钢筋加工是工程施工中不可缺少的一环，同时也是保证工程质量的基础环节。
生产施工中，从事钢筋加工的作业人员，必须熟知钢筋加工的基本知识，才能按照标准加工钢筋，以满足设计要求。
确保工程质量。
1钢筋知识1.1钢筋符号钢筋混凝土构件中所用的钢筋种类随生产条件的不同而有区别，各种钢筋的符号见表1-1，应用符号的表示方法是在符号右侧写出钢筋直径（以毫米为计量单位），例如Φ16表示直径为16mm的Ⅱ级钢筋。
表中热轧钢筋分四个强度等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母，读一、二、三、四）钢筋符号表1-11.2计量单位用以量度同类量大小的一个标准量称为计量单位。
在进行配筋计算过程的全过程中，都必须始终执行国务院发布的《关于在我国统一实行计量单位的命令》，在命令中提出法定计量单位的各种具体内容。
我过法定计量单位主要是以国际单位制为依据，并且考虑到实际需要，还规定了各种组合形式的单位，以及由“词头”和各种单位构成的倍数和分数单位。
1.2.1基本计量单位在国际单位制中用到长度、质量、时间和平面角，以及由相应单位导出的单位力、应力等，见表1-2。
表1-2 国际单位制的计量单位1.2.2计量单位使用常识1.2.2.1长度长度的计量单位有米、千米、分米、厘米、毫米等，配筋计算中通常只用米和毫米两种，它们之间的关系是1m=1000mm1.2.2.2力如果有一个力作用于物体上，就会使物体的运动状态发生改变，力的含义就是使质量为1kg的物体产生1米/秒2加速度的力叫做1牛，即1牛=1千克·米/秒2，力的单位换算关系见表1-3。
图书基本信息书名：<<钢筋工程实用手册>>13位ISBN编号：978711209742510位ISBN编号：7112097428出版时间：2008-4出版时间：中国建筑工业出版社作者：侯君伟,张玉明页数：572版权说明：本站所提供下载的PDF图书仅提供预览和简介，请支持正版图书。
更多资源请访问：内容概要 当前在建筑工程中广泛应用现浇混凝土结构，这就促使钢筋的应用技术得到了迅速的发展，成为建设部在20世纪90年代首次提出的“建筑业推广10项新技术”的重要内容之一。
本着为施工第一线服务的理念，本手册着重对钢筋工程中的新材料、新工艺进行介绍。
全书共分3篇15章。
第1篇普通混凝土钢筋施工，共9章，即钢筋材料，混凝土结构图标注方法和构件钢筋构造．钢筋配置。
钢筋加工，钢筋切断和弯曲、成型，钢筋焊接，粗直径钢筋机械连接技术，钢筋绑扎与安装，钢筋工程冬期施工；第2篇预应力混凝土钢筋施工，共6章，即材料，预应力筋锚固体系，张拉设备，施工计算，先张法预应力施工，后张法预应力施工；第3篇安全技术要求。
本手册全部按最近颁发的技术标准进行编写。
编写中注重施工实用的原则，内容尽量具体、翔实。
本手册可供建筑施工技术人员、设计人员使用。
书籍目录1 普通混凝土钢筋施工 1.1 钢筋材料 1.1.1 钢筋分类 1.1.1.1 按化学成分分 1.1.1.2 按外形分 1.1.1.3 按生产工艺分 1.1.2 混凝土结构常用普通钢筋 1.1.2.1 热轧钢筋 1.1.2.2 冷轧带肋钢筋 1.1.2.3 冷轧扭钢筋 1.1.2.4 钢筋焊接网 1.1.3 钢筋性能及质量检验 1.1.3.1 钢筋性能 1.1.3.2 钢筋质量检验与保管 1.2 混凝土结构图标注方法和构件钢筋构造 1.2.1 混凝土结构图标注方法 1.2.1.1 基本做法 1.2.1.2 梁平法施工图 1.2.1.3 柱平法施工图 1.2.1.4 剪力墙平法施工图 1.2.2 构件钢筋构造 1.2.2.1 混凝土保护层 1.2.2.2 钢筋锚固和连接 1.2.2.3 钢筋焊接网锚固与搭接 1.2.2.4 结构构件配筋构造 1.2.2.5 预埋件及吊环构造 1.3 钢筋配置 1.3.1 钢筋配料 1.3.1.1 钢筋下料长度计算 1.3.1.2 配料计算注意事项 1.3.1.3 特殊长度计算 1.3.2 钢筋代换 1.4 钢筋加工 1.4.1 钢筋除锈和调直 1.4.1.1 钢筋除锈 1.4.1.2 钢筋调直 1.4.2 钢筋冷加工 1.4.2.1 钢筋冷拉 1.4.2.2 钢筋冷轧扭 1.5 钢筋切断和弯曲、成型 1.5.1 钢筋切断 1.5.1.1 机具设备、 1.5.1.2 工艺要点 1.5.2 钢筋弯曲、成型 1.5.2.1 一般规定 1.5.2.2 机具设备 1.5.2.3 工艺要点 1.5.3 质量要求 1.6 钢筋焊接 1.6.1 钢筋焊接性能及适用范围 1.6.1.1 钢筋焊接性能 1.6.1.2 适用范围 1.6.2 钢筋焊接工艺 1.6.2.1 一般规定 …… 1.7 粗直径钢筋机械连接技术 1.8 钢筋绑扎与安装 1.9 钢筋工程冬期施工2 预应力混凝土钢筋施工3 安全技术要求参考资料章节摘录 1 普通混凝土钢筋施工 1.1 钢筋材料 1.1.1 钢筋分类 1.1.1.1 按化学成分分 1.碳素钢钢筋 碳素钢除了含有铁元素之外，还含有少量的碳、硅、锰等元素。
