热泵式溶液调湿新风机组是一种用于室内空气调节和湿度控制的设备，其工作原理基于热泵循环和溶液调湿技术。
下面是热泵式溶液调湿新风机组的工作原理：
1. 新风供应：热泵式溶液调湿新风机组通过外部的通风系统或新风管道将新鲜空气引入室内。
2. 热泵循环：在新风机组内部，设有热泵循环系统。
该系统包括压缩机、蒸发器、冷凝器和膨胀阀等组件。
3. 湿度调节：当新风进入新风机组后，它通过蒸发器与附有湿润溶液的换热器接触。
在蒸发器中，新风的水分被吸收到溶液中，从而实现降低室内湿度的目的。
4. 热量交换：在蒸发器中，新风的温度会因为水分的蒸发而降低，同时，溶液中的水分会蒸发并带走热量。
这些被吸收和带走的热量会通过冷凝器释放到室外空气中。
5. 温度调节：通过冷凝器和膨胀阀，热泵循环系统将新风的温度调节到设定的范围内，保证室内空气的舒适度。
总的来说，热泵式溶液调湿新风机组通过热泵循环和溶液调
湿技术实现对新风的湿度和温度的控制。
通过吸收和释放水分以及热量的方式，该系统可以降低室内湿度并调节新风的温度，提供一个舒适和适宜的室内环境。
热泵式热回收型溶液调湿新风机组在建筑中应用的优势摘要：通过对我公司项目中使用的热泵式热回收型溶液调湿新风机组工作原理的简述，并对其系统原理进行分析，在能耗、环保、送风质量等方面分析热泵式热回收型溶液调湿新风机组的优势。
关键词：暖通空调系统溶液调湿热泵热回收新风机组0.引言新风机组是提供新鲜空气的一种空气调节设备。
功能上按使用环境的要求可以达到恒温恒湿或者单纯提供新鲜空气。
工作原理是在室外抽取新鲜的空气经过除尘、除湿（或加湿）、降温（或升温）等处理后通过风机送到室内，在进入室内空间时替换室内原有的空气。
我国的建筑能耗已占全国总能耗的30%以上[1]。
在建筑能耗中，暖通空调能耗约占85%，能源利用水平和利用率与发达国家还有一定差距。
为了提高能源利用水平和利用率，必须采取相应的节能措施[2]。
新风机组作为暖通空调中能耗较大的部分，增加新风系统中的能源利用率和热量回收可以在减少建筑能耗有较大的贡献。
1.热泵式热回收型溶液调湿新风机组的原理热泵式热回收型溶液调湿新风机组是一种以调湿溶液为工质的空气处理设备。
该机组采用先进的溶液调湿技术，通过溶液向空气吸收或释放水分，实现对空气湿度的调节。
热泵式热回收型溶液调湿新风机组不是普通意义上的新风机组，它是集冷热源、全热回收段、空气加湿、除湿处理段、过滤段、风机段为一体的新风处理设备，具备对空气冷却、除湿、加热、加湿、净化等多种功能，独立运行即可满足全年新风处理要求。
热泵式热回收型溶液调湿新风机组可以分为三个简单的系统：热泵系统、热回收系统、溶液调湿系统。
1.1热泵系统热泵系统采用的是目前常用的水环热泵技术。
水源热泵是利用地球水所储藏的太阳能资源作为冷、热源，进行转换的空调技术。
利用自来水的水源热泵习惯上被称为水环热泵。
水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7，实际运行为4～6。
与锅炉（电、燃料）和空气源热泵的供热系统相比，水源热泵具明显的优势。
热泵式溶液调湿新风机组原理《热泵式溶液调湿新风机组原理》热泵式溶液调湿新风机组是一种利用热泵原理进行空气调湿的系统。
它通过循环回收和利用空气中的热量，实现了高效率的能量转换和溶液调湿的功能。
该机组的工作原理如下：首先，热泵式溶液调湿新风机组分为两个主要部分：热泵循环系统和空气调湿系统。
热泵循环系统由压缩机、蒸发器、冷凝器、膨胀阀组成，它们通过导热管和泵将热泵溶液在两个系统之间进行循环。
空气调湿系统由风扇、换热器和湿度控制装置组成。
风扇将外界空气吸入换热器，经过加热和蒸发后，产生热量和水蒸气。
然后，热量通过热交换器传递给蒸发器，使其升温；水蒸气则被传送到冷凝器中，通过冷却和凝结变成液体水。
其次，热泵式溶液调湿新风机组的工作过程如下：首先，风扇将外界空气吸入换热器，外界空气的温度和湿度会随之改变。
然后，热交换器中的热泵溶液开始工作。
蒸发器从热泵溶液接收热量，使其升温并将水蒸气释放到空气中，同时将冷却后的热泵溶液再次传递给热交换器。
这样的循环使得系统内的热量持续增加，从而达到了调湿的目的。
最后，冷凝器接收了蒸发器中产生的水蒸气，并通过凝结作用将其转变为液体水，然后将其排出系统。
最后，热泵式溶液调湿新风机组具有一系列的优点。
首先，它能高效地利用外界空气中的热量，节约能源。
其次，通过循环利用水蒸气，减少了用于湿度调节的水资源的消耗。
再次，该系统可以自动监测和控制空气中的湿度，使其保持在一个舒适的范围内。
最后，由于采用了热泵循环系统，机组运行时的噪音较低，对环境的影响也较小。
总之，热泵式溶液调湿新风机组利用热泵原理，实现了空气的高效循环和湿度的调控。
它的工作原理简单清晰，具有高效能、节能、环保等优点，被广泛应用于大型建筑物和工业生产场所。
这种新型机组对于改善室内空气质量和提高人们生活品质具有重要意义。

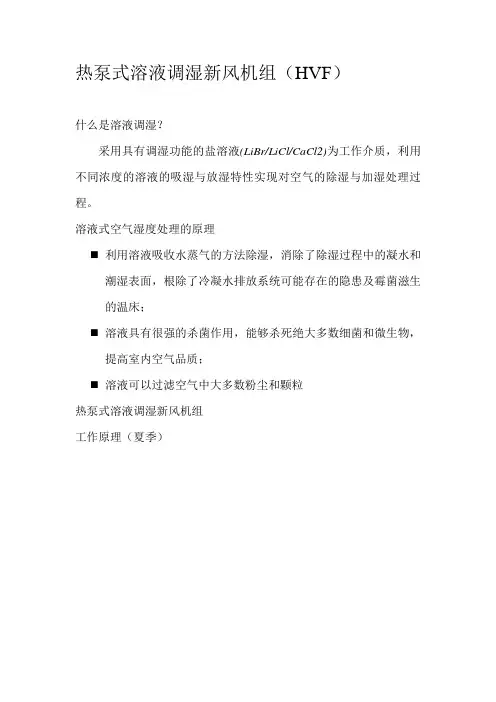

热泵式溶液调湿新风机组（HVF）
什么是溶液调湿？
采用具有调湿功能的盐溶液(LiBr/LiCl/CaCl2)为工作介质，利用不同浓度的溶液的吸湿与放湿特性实现对空气的除湿与加湿处理过程。
溶液式空气湿度处理的原理
⏹利用溶液吸收水蒸气的方法除湿，消除了除湿过程中的凝水和
潮湿表面，根除了冷凝水排放系统可能存在的隐患及霉菌滋生的温床；
⏹溶液具有很强的杀菌作用，能够杀死绝大多数细菌和微生物，
提高室内空气品质；
⏹溶液可以过滤空气中大多数粉尘和颗粒
热泵式溶液调湿新风机组
工作原理（夏季）
液调湿新风机组工作原理（冬季）
热泵式溶液调湿新风机组
⏹溶液全热回收装置，高效回收排风能量；
⏹机组COP（性能系数）在5.5左右，常规新风机组3.5左右；
⏹避免传统冷冻除湿带来的潮湿表面；
⏹可有效去除新风中的细菌和可吸入颗粒物，净化空气
热泵式溶液调湿新风机组（HVF）
⏹特点：
⏹带全热回收，采用回风再生
⏹适用范围：
⏹适用于需要新风供应、回风可利用的场合。
⏹尤其是：
⏹各类办公楼、写字楼、商场、宾馆、饭店等公共建
筑和商业建筑的新风处理系统；
⏹各类高档公寓、别墅等对空气品质要求比较高的民
用建筑新风处理；
⏹其它对室内空气品质要求比较高的全新风供应场
合。
热泵式溶液调湿新风机组是一种热泵驱动型、以调湿溶液为工质的新风处理设备。
内置热泵系统及全热回收段，具备对新风冷却除湿、加热加湿、净化等多种功能，独立运行即可满足全年新风处理要求。
国内主要生产厂家有威海中天嘉能、北京华创瑞风等。
新风机由全热回收段和冷却除湿段两个部分组成。
夏季新风首先经过三级全热回收段回收室内排出的能量后，再进入除湿段与浓溶液接触进行热湿交换，在除湿段中利用一定的冷水冷却浓溶液以增强溶液的除湿能力。
热泵产生冷冻水大部分（约70%）供给室内的干式风机盘管，小部分（30%）的冷水则进入溶液除湿新风机组中，用以带走除湿过程中产生的热量；热泵冷凝器的散热用于驱动溶液除湿系统，作为溶液浓缩再生的热量来源。
浓缩再生后的浓溶液进入浓溶液罐存储起来供新风机使用，如果储液罐中的浓溶液量已能满足当天的除湿需求，则关闭再生器，同时打开冷却塔，热泵产生的热水通过一个中间板式换热器把热量送到冷却塔放掉。
工作原理（夏季）
工作原理（冬季）。
溶液热回收型新风机组原理1. 前言嘿，朋友们，今天咱们来聊聊一种神奇的设备——溶液热回收型新风机组。
听起来可能有点高深，其实它就像咱们生活中的小助手，让室内空气变得更清新，同时还帮我们省下不少电费，简直就是居家必备良品！这玩意儿可不是简单的通风设备，里面可是藏着不少玄机呢。
2. 新风机组的工作原理2.1 新风机组的基础首先，新风机组就是专门用来给室内送新鲜空气的机器。
你想啊，咱们每天待在室内，空气难免会变得有些“闷”，这个时候就需要它来帮忙了。
新风机组通过外面的空气和室内的空气进行交换，带来新鲜空气的同时，排走室内的浑浊空气，保证咱们的生活环境清新舒适。
2.2 热回收的妙处那溶液热回收型又是个什么东东呢？简单来说，它是在新风机组的基础上，加入了一个热回收的功能。
想象一下，夏天的阳光火辣辣地照着，室内空调开得飞起，而这个时候，热回收技术就像是一个“隐形斗篷”，在你不知不觉中节省了大量的能量。
具体怎么运作呢？其实就是通过一个热交换器，把室内的废热利用起来，转化成能量，再加热或制冷新进来的空气。
这就像是把旧衣服变成新衣服，利用率100%，真的是聪明绝顶啊！3. 让我们深入了解3.1 溶液热回收的秘密那么，溶液热回收到底是怎么做到的呢？它的核心其实是一个叫做“溶液热交换器”的东西。
这个热交换器里，液体和气体相互作用，能够高效地转移热量。
这个过程听起来可能有点复杂，但实际上就像是两个人在热情地握手，热量在它们之间来回传递。
你想，新风机组在夏天能把外面的热空气变成凉爽的风，冬天又能把外面的冷空气变成温暖的气流，简直就是季节变换中的“调温师”！3.2 节能环保的选择而且，更妙的是，使用溶液热回收型新风机组还能大幅度减少能源消耗，给环保也添了一把火。
现在大家都知道，环保是个大问题，咱们每个人都应该为此出一份力。
而这个新风机组就像是一个“环保小卫士”，默默地为我们做贡献。
想想看，如果每家每户都能用上它，那我们这个地球可能会变得更加美丽，空气质量也会大幅改善，真是一举多得啊！4. 结尾总之，溶液热回收型新风机组就是这样一个充满智慧和温情的小家伙。
热泵式热回收型溶液调湿新风机组热泵式热回收型溶液调湿新风机组(HVF)是一种以调湿溶液为工质的空气处理设备。
机组采用先进的溶液除湿技术，通过溶液向空气吸收或释放水分，实现对空气湿度的调节。
它不是普通意义上的新风机组，它是集冷热源、全热回收、空气加湿、除湿、过滤段、风机段为一体的新风处理设备，它具备对空气冷却、加热、除湿、加湿、净化等多种功能，独立运行即可满足全年新风处理要求。
机组无需额外的辅助设备，应用灵活，操作简单，适用于所有需要新风供应的场合。
【适用条件】◆适用于空气-水系统，建议和其它干式末端装置，如干式风机盘管配合使用；◆室内排风可利用，且排风量≥70%送风量；◆应用环境：-5℃≤室外新风温度≤36℃。
【适用场所】热泵式热回收型溶液调湿新风机组(HVF)适用于办公类建筑、星级酒店建筑、高档住宅及公寓等需要提供新风的场所。
【工作原理】夏季工况，高温潮湿的新风在全热回收单元中以溶液为媒介和排风进行全热交换，新风被初步降温除湿，然后进入除湿单元中进一步降温、除湿到达送风状态点。
调湿单元中，调湿溶液吸收水蒸气后，浓度变稀，为重新具有吸水能力，稀溶液进入再生单元进行浓缩。
热泵循环的制冷量用于降低溶液温度以提高除湿能力和对新风降温，冷凝器排热量用于浓缩再生溶液，能源利用效率高。
新风机组夏季运行原理演示如下：冬季工况，只需切换四通阀改变制冷剂循环方向，便可实现空气的加热加湿功能。
新风机组冬季运行原理演示如下：【机组性能参数】注：1. 名义制冷除湿工况：新风干球温度36℃，相对湿度65%；回风干球温度26℃，相对湿度60%；送风干球温度18℃，含湿量8.0g/kg。
2. 名义制热加湿工况：新风干球温度-5℃，相对湿度50%；回风干球温度20℃，相对湿度50%；送风干球温度18℃，含湿量8.0g/kg。
3. *此数据为风机配置变频器时的新风量范围。
热泵型全热回收新风排风机组产品简介
热泵型全热回收新风排风机组是由空气-空气能量回收装置、风-风热泵系统及多种空气处理功能耦合组装而成，能同时向室内空调环境送新风和机械排风，具有从室内排风回收能量转移至新风，并对新风进行一种或多种空气处理的机组。

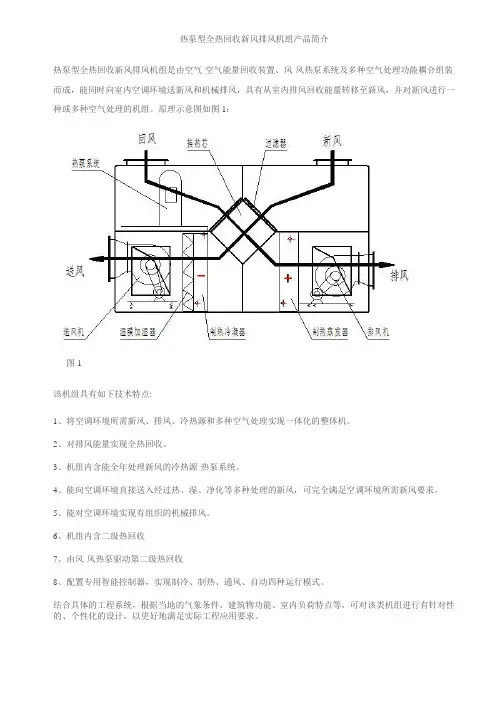

原理示意图如图1：
图1
该机组具有如下技术特点:
1、将空调环境所需新风、排风、冷热源和多种空气处理实现一体化的整体机。
2、对排风能量实现全热回收。
3、机组内含能全年处理新风的冷热源-热泵系统。
4、能向空调环境直接送入经过热、湿、净化等多种处理的新风，可完全满足空调环境所需新风要求。
5、能对空调环境实现有组织的机械排风。
6、机组内含二级热回收
7、由风-风热泵驱动第二级热回收
8、配置专用智能控制器，实现制冷、制热、通风、自动四种运行模式。
结合具体的工程系统，根据当地的气象条件、建筑物功能、室内负荷特点等，可对该类机组进行有针对性的、个性化的设计，以更好地满足实际工程应用要求。
安徽工业大学硕士学位论文论文题目：热泵式溶液调湿新风机组性能研究Study on Performance of Liquid Desiccant Outdoor Air ProcessorDriven by Heat Pump作者：王玉嵩学院：建筑工程学院指导教师：黄志甲单位：安徽工业大学协助指导教师：单位：单位：论文提交日期：2017年6月10日学位授予单位：安徽工业大学安徽马鞍山243002摘要摘要随着节能减排的深入，以及人们对室内空气品质要求的提高，溶液调湿新风机组逐渐进入市场。
但是目前在溶液调湿产品冬季加湿性能及塔内气流均匀性方面研究不足。
本文以不同填料冬季加湿性能参数及塔内填料最优摆放形式的确定为研究目标，结合实验分析和数值模拟的方法展开研究。
首先，设计一台额定风量为500m³/h的热泵热平衡式溶液调湿新风机组并对其进行可行性分析。
机组由溶液循环系统、热泵系统、风系统、电气控制系统及测试系统五部分组成。
机组的特色在于通过单溶液槽的设计方法实现溶液浓度的动态平衡，及通过6kW的辅助冷凝器实现热泵系统的能量平衡。
通过对系统lgp-h图的分析以及相关技术调研，进一步确定机组设计方案的可行性，并完成实验台的搭建工作。
其次，在实验台搭建完成后开展机组冷态实验，主要包括风系统、水系统及热泵系统的调试工作。
首先对实验台进行密封性测试，系统漏风率测试结果在±20%以内，能保证实验数据的可靠性。
然后通过飘带、烟雾示踪及化学显色法对塔内气流均匀性进行定性和定量分析。
通过水系统实验确定了布液器最优开孔数量与流量之间的函数关系，结合实验结果得到重力型排管布液器的流量系数约为0.56。
热泵系统调试主要包括辅助冷凝器开、关状态，膨胀阀开度调节以及泵与风机流量调节对系统性能的影响，调试得到膨胀阀开度的最优区间为2.5-3.5。
根据冷态实验结果可制定实验台各子系统的优化控制策略。
再次，通过数值模拟方法确定塔内填料最优摆放形式及其优化策略。
热泵式热回收型溶液调湿新风机组
技术参数
处理风量：3000m3/h；制冷量：61kw；制热量：40kw；除湿量：60kg/h；加湿量：24kg/h；机外余压：150-200Pa；功率：14.5kW
技术要求(1) 机组须遵循以下空气处理流程：送风侧：新风---溶液全热回收---溶液调湿，排风侧：回风---溶液全热回收---溶液再生。
(2) 具有调湿功能的盐溶液与空气在机组内部必须以直接接触的方式进行热湿交换；
(3) 机组自带冷热源（热泵），具备对空气冷却、除湿、加热、加湿、全热回收等功能；
(4) 机组应具备过滤、净化空气、提升空气品质的功能.
(5) 机组夏季除湿降温模式时的额定送风含湿量应达到8.0g/kg；
(6) 机组的送风相对湿度不得高于70%，且不得采用再加热的处理方式，以避免因过度冷却、再热带来的能源浪费.
(7) 机组应采用全热回收方式回收排风的能量，为避免排风与新风之间产生交叉污染，须采用溶液式的全热回收方式，全热回收效率不低于50%。
(8) 机组所采用的盐溶液必须为氯化钙。
(9) 机组采取可靠措施，保证无溶液离子被空气带出。
根据国家相关标准，机组送风携带溶液离子量应不大于0.070mg/m3。
(10) 机组中与溶液接触的换热器金属材质必须为钛合金。
(11) 机组COP(性能系数)在5.0以上,并提供第三方检测报告。
(12) 冷媒为R407C.
溶液调湿新风机
技术参数处理风量：1360m3/h；再生风量：1190m3/h；制冷剂：R407C；盐溶液：氯化锂盐溶液；除湿量：16.8kg/h；出口温降:8℃；总功率:2.32kW 外形尺寸:1580X1200X1100（mm）
性能要求
1、具有降温除湿能力
2、空气和盐溶液直接接触，并且出风不带液，提供第三方检验报告
3、具有净化功能，一次性通过机器可移除80%虚浮颗粒（不小于5微米）
4、机器具有杀菌能力，可消灭90%微生物。
