水体下开采与安全煤岩柱留设20180820

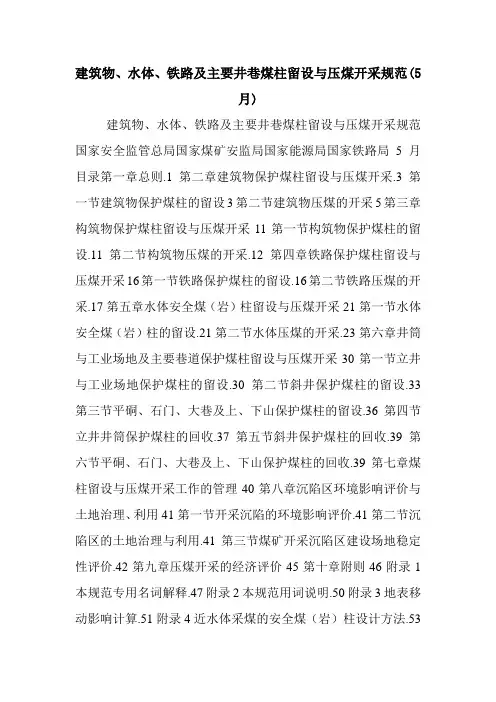

建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范(5月)建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范国家安全监管总局国家煤矿安监局国家能源局国家铁路局5月目录第一章总则.1第二章建筑物保护煤柱留设与压煤开采.3第一节建筑物保护煤柱的留设3第二节建筑物压煤的开采5第三章构筑物保护煤柱留设与压煤开采11第一节构筑物保护煤柱的留设.11第二节构筑物压煤的开采.12第四章铁路保护煤柱留设与压煤开采16第一节铁路保护煤柱的留设.16第二节铁路压煤的开采.17第五章水体安全煤（岩）柱留设与压煤开采21第一节水体安全煤（岩）柱的留设.21第二节水体压煤的开采.23第六章井筒与工业场地及主要巷道保护煤柱留设与压煤开采30第一节立井与工业场地保护煤柱的留设.30第二节斜井保护煤柱的留设.33第三节平硐、石门、大巷及上、下山保护煤柱的留设.36第四节立井井筒保护煤柱的回收.37第五节斜井保护煤柱的回收.39第六节平硐、石门、大巷及上、下山保护煤柱的回收.39第七章煤柱留设与压煤开采工作的管理40第八章沉陷区环境影响评价与土地治理、利用41第一节开采沉陷的环境影响评价.41第二节沉陷区的土地治理与利用.41第三节煤矿开采沉陷区建设场地稳定性评价.42第九章压煤开采的经济评价45第十章附则46附录1本规范专用名词解释.47附录2本规范用词说明.50附录3地表移动影响计算.51附录4近水体采煤的安全煤（岩）柱设计方法.53附录5煤矿开采损坏建筑物补偿办法.581第一章总则第一条为了合理开采煤炭资源，保护建筑物（构筑物）、水体、铁路、主要井巷和地面生态环境，根据《煤炭法》《矿产资源法》《土地管理法》《铁路法》《水法》《物权法》《环境保护法》《公路法》《铁路安全管理条例》《煤矿安全规程》等制定本规范。

第二条本规范适用于中华人民共和国领域内所有生产和在建的煤矿。

本规范主要内容包括煤矿区建筑物（构筑物）、水体、铁路和主要井巷保护煤柱或者安全煤（岩）柱的留设原则与设计方法，压煤开采原则与方法，开采沉陷对矿区生态环境影响评价原则与治理途径，沉陷区稳定性评价原则与治理途径，煤柱留设与压煤开采的管理办法等。

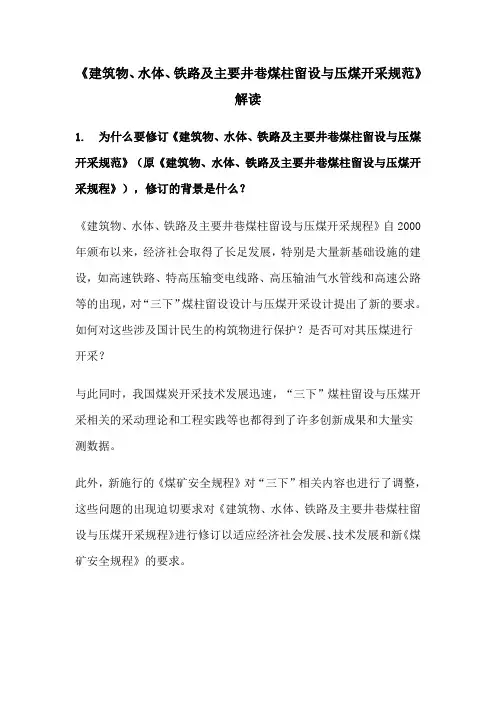

解读1.为什么要修订《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》（原《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》），修订的背景是什么？《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》自2000年颁布以来，经济社会取得了长足发展，特别是大量新基础设施的建设，如高速铁路、特高压输变电线路、高压输油气水管线和高速公路等的出现，对“三下”煤柱留设设计与压煤开采设计提出了新的要求。

如何对这些涉及国计民生的构筑物进行保护？是否可对其压煤进行开采？与此同时，我国煤炭开采技术发展迅速，“三下”煤柱留设与压煤开采相关的采动理论和工程实践等也都得到了许多创新成果和大量实测数据。

此外，新施行的《煤矿安全规程》对“三下”相关内容也进行了调整，这些问题的出现迫切要求对《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》进行修订以适应经济社会发展、技术发展和新《煤矿安全规程》的要求。

相比，新发布的《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》有哪些重要调整？做出这些重要调整的原因？《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》共有9章135条和12个附录，修订后的《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规范》共有10章135条和5个附录。

（1）新《规范》在章节上新增加第三章“构筑物下压煤留设与开采”与第八章第三节“煤矿开采沉陷区建设场地稳定性评价”内容。

从技术角度，构筑物与建筑物具有明显的差异。

过去，鉴于构筑物类型不多，其重要性也不凸显，所以在原《规程》将构筑物与建筑物合并叙述了。

随着社会发展，重要构筑物越来越多，它们的煤柱留设与压煤开采问题也越来越突出，因此，新《规范》强调了构筑物特点，对高速公路、高压输电线路、水工构筑物和长输管线的煤柱留设和压煤开采作了明确的规定，以适应社会发展的要求。

同时，目前煤矿开采沉陷区治理力度在加强，煤矿开采沉陷区具有广泛作为建设场地趋势，如，淮北矿区利用采煤沉陷区建设超高层建筑工程等，故新增了“沉陷区建设场地稳定性评价”内容，用于指导和规范煤矿开采沉陷区稳定性评价和建设。

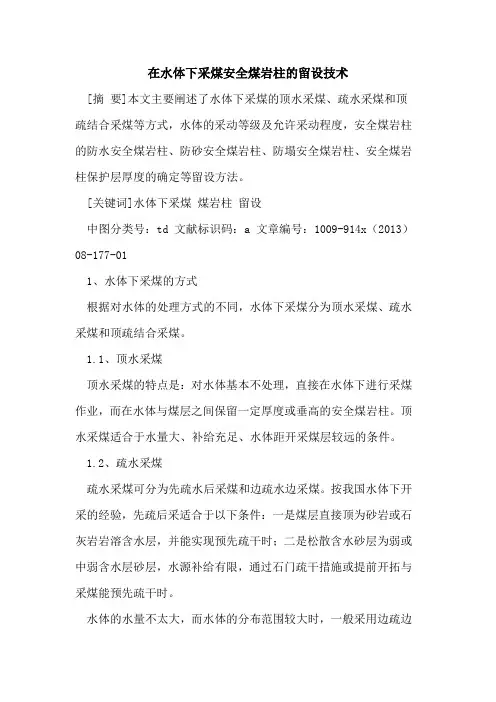

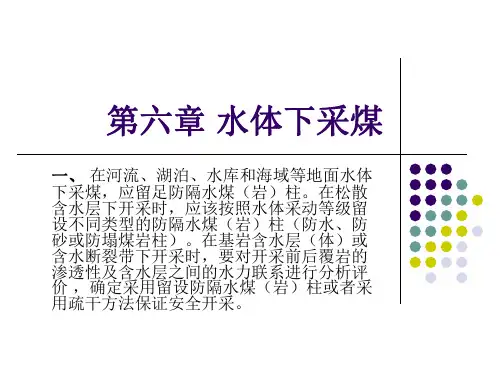

在水体下采煤安全煤岩柱的留设技术[摘要]本文主要阐述了水体下采煤的顶水采煤、疏水采煤和顶疏结合采煤等方式，水体的采动等级及允许采动程度，安全煤岩柱的防水安全煤岩柱、防砂安全煤岩柱、防塌安全煤岩柱、安全煤岩柱保护层厚度的确定等留设方法。

[关键词]水体下采煤煤岩柱留设中图分类号：td 文献标识码：a 文章编号：1009-914x（2013）08-177-011、水体下采煤的方式根据对水体的处理方式的不同，水体下采煤分为顶水采煤、疏水采煤和顶疏结合采煤。

1.1、顶水采煤顶水采煤的特点是：对水体基本不处理，直接在水体下进行采煤作业，而在水体与煤层之间保留一定厚度或垂高的安全煤岩柱。

顶水采煤适合于水量大、补给充足、水体距开采煤层较远的条件。

1.2、疏水采煤疏水采煤可分为先疏水后采煤和边疏水边采煤。

按我国水体下开采的经验，先疏后采适合于以下条件：一是煤层直接顶为砂岩或石灰岩岩溶含水层，并能实现预先疏干时；二是松散含水砂层为弱或中弱含水层砂层，水源补给有限，通过石门疏干措施或提前开拓与采煤能预先疏干时。

水体的水量不太大，而水体的分布范围较大时，一般采用边疏边采的方式，如砂岩或石灰岩岩溶含水层为煤层基本顶时，采煤后基本顶含水层的水由采空区涌出，不影响工作面作业，但工作面内应采取疏排水措施。

1.3、顶疏结合采煤在受多种水体或多层含水层水体威胁的情况下采煤时，对远离煤层，其间距大于导水断裂带高度的水体，采用顶水采煤；对位于煤层直接顶之上或离煤层距离较近，其间距在垮落带和导水断裂带范围内的水体，采用疏水采煤。

2、水体的采动等级及允许采动程度水体下采煤时要严格控制地下开采对水体的影响，根据水体的类型、流态、规模、赋存条件及水体的允许采动程度，把地下开采影响的水体分为三个采动等级。

不同采动等级的水体，要留设相应的安全煤岩柱。

3、安全煤岩柱的留设方法安全煤岩柱是从开采上限到上覆水体底界面之间的煤层、岩层和松散层厚度的总称。

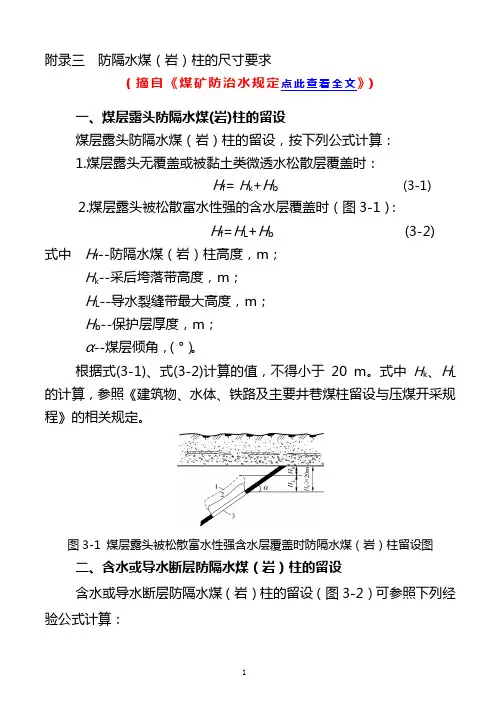

附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f=H k+H b(3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：H f=H L+H b (3-2)式中H f--防隔水煤（岩）柱高度，m；H k--采后垮落带高度，m；H L--导水裂缝带最大高度，m；H b--保护层厚度，m；α--煤层倾角，（°）。

根据式(3-1)、式(3-2)计算的值，不得小于20 m。

式中H k、H L的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：P 35.0K pKM L ≥20 m式中 L --煤柱留设的宽度，m ；K --安全系数，一般取2-5；M --煤层厚度或采高，m ；p --水头压力，MPa ；K p --煤的抗拉强度，MPa 。

图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设 煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a 、图3-3b 留设。

其计算公式为：L =L 1+L 2+L 3=H a csc θ+H L cot θ+H L cot δ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。

其计算公式为：L =L 1+L 2+L 3=H a (sin δ－cos δcot θ)+(H a cos δ+M )(cot θ+cot δ) ≥20 m (3-4)式中 L --防隔水煤（岩）柱宽度，m ；L 1，L 2，L 3--防隔水煤(岩)柱各分段宽度，m ；H L --最大导水裂缝带高度，m ；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M --断层上盘含水层层面高出下盘煤层底板的高度，m ；H a --断层安全防隔水煤（岩）柱的宽度，m 。

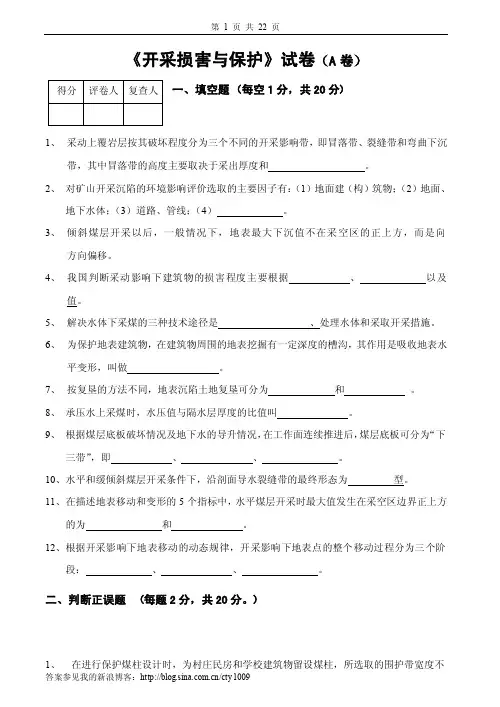

《开采损害与保护》试卷（A卷）一、填空题 (每空1分，共20分)1、采动上覆岩层按其破坏程度分为三个不同的开采影响带，即冒落带、裂缝带和弯曲下沉带，其中冒落带的高度主要取决于采出厚度和。

2、对矿山开采沉陷的环境影响评价选取的主要因子有：（1）地面建（构）筑物；（2）地面、地下水体；（3）道路、管线；（4）。

3、倾斜煤层开采以后，一般情况下，地表最大下沉值不在采空区的正上方，而是向方向偏移。

4、我国判断采动影响下建筑物的损害程度主要根据、以及值。

5、解决水体下采煤的三种技术途径是、处理水体和采取开采措施。

6、为保护地表建筑物，在建筑物周围的地表挖掘有一定深度的槽沟，其作用是吸收地表水平变形，叫做。

7、按复垦的方法不同，地表沉陷土地复垦可分为和。

8、承压水上采煤时，水压值与隔水层厚度的比值叫。

9、根据煤层底板破坏情况及地下水的导升情况，在工作面连续推进后，煤层底板可分为“下三带”，即、、。

10、水平和缓倾斜煤层开采条件下，沿剖面导水裂缝带的最终形态为型。

11、在描述地表移动和变形的5个指标中，水平煤层开采时最大值发生在采空区边界正上方的为和。

12、根据开采影响下地表移动的动态规律，开采影响下地表点的整个移动过程分为三个阶段：、、。

二、判断正误题 (每题2分，共20分。

)1、在进行保护煤柱设计时，为村庄民房和学校建筑物留设煤柱，所选取的围护带宽度不应该相同。

（）2、采动影响下，若地表建筑物墙体出现了倒“八”字型裂缝，说明该处地表曲率值为负值。

（）3、在充分采动条件下，对某一具体工作面（采厚相同）来说，地表最大下沉值不随开采尺寸的增大而增大。

（）4、重复采动时，岩层移动角和边界角都要减小。

（）5、当上覆岩层中有断层时，地表移动范围要增大。

（）6、采用概论积分法预计地表移动和变形时，不用移动角、边界角。

（）7、拐点偏距的大小与上覆岩层岩性有关，岩性越软弱，其值越小。

（）8、条带开采与全采相比，不仅地表下沉值小，主要影响角正切也小。

天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。

作图方法如附图二。

2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。

附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb (3-2)式中 Hf--防隔水煤（岩）柱高度，m；Hk--采后垮落带高度，m；HL--导水裂缝带最大高度，m；Hb--保护层厚度，m；α--煤层倾角，（°）。

根据式(3-1)、式(3-2)计算的值，不得小于20 m。

式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：≥20 m式中 L--煤柱留设的宽度，m；K--安全系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；Kp--煤的抗拉强度，MPa。

图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。

其计算公式为：L=L1+L2+L3=Hacscθ+HLcotθ+HLcotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。

其计算公式为：L=L1+L2+L3=Ha(sinδ－cosδcotθ)+(Hacosδ+M)(cotθ+cotδ) ≥20 m (3-4)式中 L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；HL--最大导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；Ha--断层安全防隔水煤（岩）柱的宽度，m。

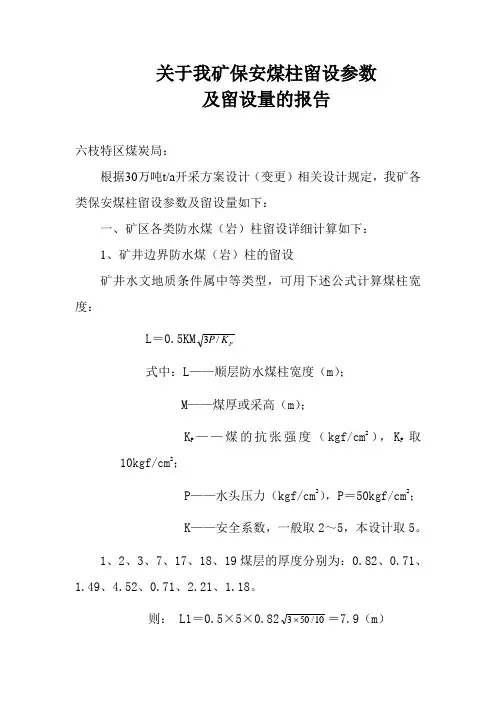

关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）；K P ——煤的抗张强度（kgf/cm 2），K P 取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2； K ——安全系数，一般取2～5，本设计取5。

1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。

则： L1＝0.5×5×0.8210/503 ＝7.9（m ）L2＝0.5×5×0.7110503⨯＝6.9（m）/L3＝0.5×5×1.49103⨯＝14.5（m）/50L7＝0.5×5×4.5210/3⨯＝43.8（m）50L17＝0.5×5×0.71103⨯＝6.9（m）/50L18＝0.5×5×2.21103⨯＝21.4（m）50/L19＝0.5×5×1.1810503⨯＝11.5（m）/根据上述计算，7号煤层矿井边界煤柱留设44m煤柱，其它煤层矿井边界煤柱各留30m。

相邻水平和采区边界防水保护煤柱留设20m。

2、水淹区(小窑积水区)防水煤柱的留设本矿不存在水淹区下采煤，不留设该煤柱。

3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。

quotquotquotquot第八篇建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程第一章总则第条煤炭是我国的主要能源和工业原料是国家所有的非再生资源。

合理开采和优化利用煤炭资源保护受开采影响区域内的主要井巷、建构筑物、水体、铁路和地面生态环境保护矿井开采不受水体的威胁使煤炭工业健康持续发展适应可持续发展战略模式是我国煤炭工业的主要技术政策。

根据《中华人民共和国煤炭法》、《中华人民共和国矿产资源法》、《煤炭工业技术政策》、《中华人民共和国土地管理法》、《中华人民共和国环境保护法》等有关规定制定本规程。

本规程适用于包括国有煤矿在内的所有大、小煤炭企业。

第quot条本规程包括煤矿区建构筑物、水体、铁路和主要井巷保护煤柱或安全岩柱的留设原则与设计方法压煤开采原则与方法开采沉陷对地面生态环境影响评价原则与治理技术途径煤柱留设与压煤开采的管理办法等。

凡煤矿矿区总体设计、矿井设计和矿井建设与生产等工作中涉及的上列问题均应按本规程执行。

矿区工农业建设与生产中涉及的压煤与开采影响问题亦可参照本规程执行。

第条建构筑物、水体和铁路压煤和主要井巷煤柱的合理开采和采动对象的保护与治理是煤炭行业和企业的计划、设计、生产、技术、地质、测量和基本建设等各部门的共同职责。

煤矿各级管理部门和企业应根据矿区生产、建设发展需要由总工程师领导上述部门制定有关开采、保护及治理的规划积极稳妥地组织实施。

第条建构筑物、水体、铁路及主要井巷所压煤炭资源应遵循煤炭资源优化利用原则受护对象安全原则保护生态环境原则和企业经济与社会效益原则凡技术上可行、经济上合理丢弃后带来永不可采或其它严重后果的必须进行开采技术条件可能但尚无成熟经验的应积极进行试采在目前技术条件下难以开采但采用搬迁、就地重建、就地维修、改道河流和疏干或改造地下含水层等特殊措施在经济上合理时可进行开采。

否则应当留设保护煤柱或经有资格的技术咨询部门评估和主管部门批准放宽回采率要求采出部分煤量。

井下防水煤（岩）柱留设计一、防水煤（岩）柱的类型及留设原则在水体下、含水层下、承压含水层上或导水断层附近采掘时，为防止地表水或地下水溃入工作地点，需要留出一定宽度或高度的煤（岩）层不采动，这部分煤（岩）层称为防隔水煤（岩）柱或防水煤（岩）柱。

根据防水煤（岩）柱所处的位臵，可以分成不同的类型。

（一）常用的防水煤（岩）柱类型(1)断层防水煤（岩）柱：在导水或含水断层两侧，为防止断层水溃入井下而留设煤（岩）柱，或当断层使煤层与强含水层接触或接近时，为防止含水层水溃入井下而留设的煤柱。

(2)井田边界煤柱：相邻两井田以技术边界分隔时，为防止一个矿井淹没（由突水或矿井报废引起）后影响另一个矿井的安全生产而留设的煤柱。

(3)上、下水平（或相邻采区）防水煤（岩）柱：在上、下两水平（或相邻两采区）之间留设的防水煤（岩）柱。

这种煤（岩）柱为暂时性的煤（岩）柱，在上、下两水平（或相邻两采区）开采末期或透水威胁消除后，这部分煤（岩）柱中的煤，仍然可以回收出来。

(4)水淹区防水煤（岩）柱：在水淹区（包括老窑积水区）四周和上、下水平留设的防止水淹区水溃入井下采掘工作面的煤（岩）柱。

(5)地表水体防水煤（岩）柱：为防止采煤后地表水经塌陷裂缝溃入井下而留设的煤（岩）柱。

(6)冲积层防水煤（岩）柱：为防止采煤后上覆冲积层中的强含水层水溃入井下而留设的煤（岩）柱。

（二）防水煤（岩）柱的留设原则(1)在有突水威胁但又不宜疏放（疏放会造成成本大大提高时）的地区采掘时，必须留设防水煤（岩）柱。

(2)防水煤柱一般不能再利用，故要在安全可靠的基础上把煤柱的宽度或高度降低到最低限度，以提高资源利用率。

为了多采煤炭，充分利用资源，也可以用采后充填、疏水降压、改造含水层（充填岩溶裂隙）等方法，消除突水威胁，创造少留煤柱的条件。

(3)留设的防水煤（岩）柱必须与当地的地质构造、水文地质条件、煤层赋存条件、围岩的物理力学性质、煤层的组合结构方式等自然因素密切结合，还要与采煤方法、开采强度、支护形式等人为因素互相适应。

贵州天健矿业集团股份有限公司保护煤柱留设及防水安全煤岩柱计算规范贵州天健矿业集团股份有限公司二0 一二年七月十五日目录、保护煤柱的留设 (3)（一）基本概念和参数. (3)1、岩层移动角 (3)2、下沉系数（n） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法. (5)、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角B;上山移动角丫；走向移动角3；急倾斜煤层底板移动角入；表土移动角®。

详见附图一。

附图一岩层移动角参数表附表1序号名称符号取值范围备注1 下山移动角 B =3 - ()aB与煤层倾角成反比。

a为煤层倾角2 上山移动角Y 55-60 °3 走向移动角55-60 °4 底板移动角入55-60 °用于急倾斜煤层5 表土移动角45-50 °干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考2、下沉系数（n）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表序号下沉系数米煤方法顶板管理覆岩类型适应范围附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取 10-15m 。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行 时，可直接参照附表1中的参数确定保护煤柱边界。

quotquotquotquot第八篇建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程第一章总则第条煤炭是我国的主要能源和工业原料是国家所有的非再生资源。

合理开采和优化利用煤炭资源保护受开采影响区域内的主要井巷、建构筑物、水体、铁路和地面生态环境保护矿井开采不受水体的威胁使煤炭工业健康持续发展适应可持续发展战略模式是我国煤炭工业的主要技术政策。

根据《中华人民共和国煤炭法》、《中华人民共和国矿产资源法》、《煤炭工业技术政策》、《中华人民共和国土地管理法》、《中华人民共和国环境保护法》等有关规定制定本规程。

本规程适用于包括国有煤矿在内的所有大、小煤炭企业。

第quot条本规程包括煤矿区建构筑物、水体、铁路和主要井巷保护煤柱或安全岩柱的留设原则与设计方法压煤开采原则与方法开采沉陷对地面生态环境影响评价原则与治理技术途径煤柱留设与压煤开采的管理办法等。

凡煤矿矿区总体设计、矿井设计和矿井建设与生产等工作中涉及的上列问题均应按本规程执行。

矿区工农业建设与生产中涉及的压煤与开采影响问题亦可参照本规程执行。

第条建构筑物、水体和铁路压煤和主要井巷煤柱的合理开采和采动对象的保护与治理是煤炭行业和企业的计划、设计、生产、技术、地质、测量和基本建设等各部门的共同职责。

煤矿各级管理部门和企业应根据矿区生产、建设发展需要由总工程师领导上述部门制定有关开采、保护及治理的规划积极稳妥地组织实施。

第条建构筑物、水体、铁路及主要井巷所压煤炭资源应遵循煤炭资源优化利用原则受护对象安全原则保护生态环境原则和企业经济与社会效益原则凡技术上可行、经济上合理丢弃后带来永不可采或其它严重后果的必须进行开采技术条件可能但尚无成熟经验的应积极进行试采在目前技术条件下难以开采但采用搬迁、就地重建、就地维修、改道河流和疏干或改造地下含水层等特殊措施在经济上合理时可进行开采。

否则应当留设保护煤柱或经有资格的技术咨询部门评估和主管部门批准放宽回采率要求采出部分煤量。

附件《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》第71条留设立井保护煤柱时，地面受护面积应包括井架（井塔）、提升机房和围护带。

立井和暗立井围护带宽度定为20m。

立井保护煤柱按第74条规定设计；暗立井保护煤柱按第78条规定设计。

第72条设计工业场地保护煤柱时，地面受护面积应包括受护对象加围护带。

工业场地受护对象是指工业场地内为煤炭生产直接服务的工业厂房和服务设施，如主、副井，井架（井塔）、提升机房、装煤系统、任务交待室、办公楼、选煤厂、灯房、压风机房、扇风机房、变电所、机修厂等。

工业场地围护带宽度一般定为15m。

工业场地保护煤柱用移动角法设计。

压风机房、扇风机房、变电所、机修厂等。

工业场地围护带宽度为15m。

图1 暗立井保护煤柱设计方法第74条立井保护煤柱一般采用垂直剖面法设计。

第一类保护煤柱以边界角法设计。

当立井包括在工业场地以内时，接第72条规定以工业场地受护面积设计其保护煤柱。

如果前者大于后者时，应以前者为保护煤柱最终边界。

第二类保护煤柱以移动角法设计。

第85条立井保护煤柱应当采用垂直剖面法设计。

第一类立井保护煤柱按边界角设计。

当立井包括在工业场地以内时，按第83条要求以工业场地受护范围设计其保护煤柱。

如果前者大于后者时，应当以前者为保护煤柱最终边界。

第二类立井保护煤柱按移动角设计。

第三类 在煤层倾斜剖面上以λ角设计保护煤柱的下山方向边界，在煤层走向方向上以δ角设计保护煤柱的边界。

第四类 除应按本条前三类规定留设保护煤柱外，还应按第75条规定另加防滑煤柱（见附录九例5）。

第五类 为了防止滑坡引起井筒破坏，一般应在井筒所在斜坡的上、下坡两侧加大煤柱尺寸，具体方法参照第24条规定。

第三类立井 保护煤柱按移动角设计，保护煤柱的下山方向边界以底板移动角设计。

第四类立井 保护煤柱除应当按本条前三类规定设计保护煤柱外，还应当留设立井防滑煤柱（见第86条）。

第五类立井 保护煤柱除应当按本条前三类规定设计保护煤柱外，为了防止滑坡引起井筒破坏，一般应当在井筒所在斜坡的上、下坡两侧加大煤柱尺寸（见第19条）。

含水砂砾岩下综放开采安全煤岩柱留设研究
