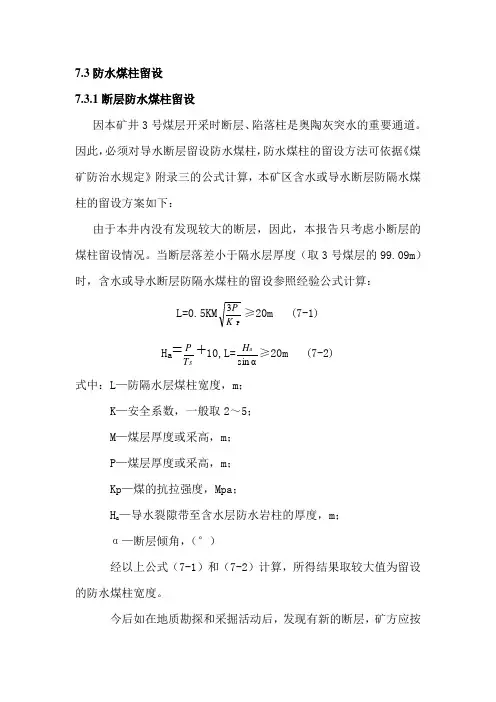

7.3防水煤柱留设7.3.1断层防水煤柱留设因本矿井3号煤层开采时断层、陷落柱是奥陶灰突水的重要通道。

因此，必须对导水断层留设防水煤柱，防水煤柱的留设方法可依据《煤矿防治水规定》附录三的公式计算，本矿区含水或导水断层防隔水煤柱的留设方案如下：由于本井内没有发现较大的断层，因此，本报告只考虑小断层的煤柱留设情况。

当断层落差小于隔水层厚度（取3号煤层的99.09m ）时，含水或导水断层防隔水煤柱的留设参照经验公式计算： L=0.5KM P3K P ≥20m (7-1) H a =ST P +10,L= αsin a H ≥20m (7-2) 式中：L —防隔水层煤柱宽度，m ；K —安全系数，一般取2～5；M —煤层厚度或采高，m ；P —煤层厚度或采高，m ；Kp —煤的抗拉强度，Mpa ；H a —导水裂隙带至含水层防水岩柱的厚度，m ；α—断层倾角，（°）经以上公式（7-1）和（7-2）计算，所得结果取较大值为留设的防水煤柱宽度。

今后如在地质勘探和采掘活动后，发现有新的断层，矿方应按照以上计算方法自行计算断层防水煤柱的宽度；对落差小于5m的断层应在探明去其导水性后，再确定是否留设防水煤柱或采取注浆加固措施。

7.3.2陷落柱保护煤柱留设目前本矿井内尚未发现陷落柱，但不排除存在隐伏陷落柱的可能。

陷落柱是奥灰突水的主要通道，为防止陷落柱突水事故，确保矿井安全生产，对导水陷落柱必须留设防水煤柱。

现分述如下：①导水陷落柱对于一些导水陷落柱，如果所处的位置对回采影响不大，可以只留设保护煤柱而不封堵。

这类落陷柱突水隐患很大，留设防水煤柱时一定要考虑其特征，做到万无一失。

首先，必须查明有无与陷落柱连通的导水断层。

如果存在断层，即使断层距很小，也会作为突水通道将陷落柱内的水导入矿井，从而导致断层突水事态扩大。

即使没有人为干扰的情况，突水通道也会在高压水作用下发生冲刷或扩容，随时有增大涌水、发生灾害的可能。

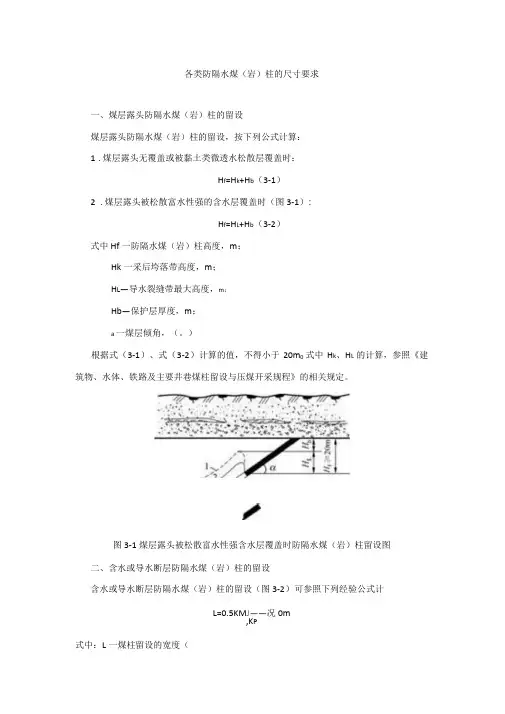

各类防隔水煤（岩）柱的尺寸要求一、煤层露头防隔水煤（岩）柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：H f=H k+H b（3-1）2.煤层露头被松散富水性强的含水层覆盖时（图3-1）:H f=H L+H b（3-2）式中Hf一防隔水煤（岩）柱高度，m；Hk一采后垮落带高度，m；H L—导水裂缝带最大高度，m；Hb—保护层厚度，m；a一煤层倾角，（。

）根据式（3-1）、式（3-2）计算的值，不得小于20m0式中H k、H L的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计L=0.5KM J——况0m,K P式中：L一煤柱留设的宽度（K—安全系数（一般取M—煤层厚度或采高（P一水头压力（MPa）;K P一煤的抗拉强度（MPa）。

图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3）,防隔水煤（岩）柱的留设要求如下：⑻(h)W图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。

其计算公式为：L=L1+L2+L3=Hacsc什HLcot什HLcot8（3-3）2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c留设。

其计算公式为:L=L1+L2+L3=Ha（sin6YOS Scot0）+（Hacos济M）（cot什cotS）30m（3-4）式中L一防隔水煤（岩）柱宽度，m；L1,L2,L3一防隔水煤（岩）柱各分段宽度，m；HL一最大导水裂缝带高度，m；8—断层倾角，（°）6一岩层塌陷角，（°）M—-断层上盘含水层层面高出下盘煤层底板的高度，m;Ha--断层安全防隔水煤（岩）柱的宽度，m0]Ha值应当根据矿井实际观测资料来确定，即通过总结本矿区在断层附近开采时发生突水和安全开采的地质、水文地质资料，计算其水压（p）与防隔水煤（岩）柱厚度（M）的比值（Ts=p/M）,并将各点之值标到以Ts=p/M为横轴，以埋藏深度H0为纵轴的坐标纸上，找出Ts值的安全临界线（图3-4）。

各种煤柱留设尺寸
井田边界煤柱：30米
阶段煤柱：斜长为60米，若在两阶段留设，则上下阶段各留30米
井田浅部防水煤柱：斜长为50米
断层煤柱：每侧各为20米
工业广场煤柱：根据工业广场占地面积，按几何作图法确定；
斜井井筒保护煤柱：两井中间为30米，两侧各为30米；
煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20米，垂距为10米，回风大巷上方留斜长为20米的煤柱。

采区边界煤柱：20米
采区煤层上山：两巷中间为20米，两侧各为20米；
区段煤柱：斜长10米
平巷掘进速度
说明书内容：
1、采区概况
2、采区设计方案
3、采区各系统
4、采煤方法及回采工艺
5、工作面主要设备
6、通风与安全
7、巷道断面设计。

露头防水煤柱及奥陶系灰岩含水层隔水煤柱计算书一、浅部煤层露头防水煤柱计算：根据《矿井水文地质规程》煤层露头防隔水煤（岩）柱的留设，应按以下公式计算：1、当煤层露头无覆盖或被粘微透水松散层覆盖时：H防=H冒+H保2、当煤层露头被松散富含水层覆盖时；H防=H裂+H保根据上两式计算的值，不得小于20米。

式中 H防-----防水煤（岩）柱高度（m）H冒-----采报冒落带高度（m）；H裂-----垂直煤层的导水裂隙带最大高度（m）；H保-----保护层厚度（m）；a------煤层倾角（°）。

冒落带与导水裂隙带最大高度的经验公式表注：1、表中：M—累计采厚（m）；n---煤分层层数；m----煤层厚度（m）；h---采煤工作面小阶段垂高（m ）。

2、冒落带、导水裂隙带最大高度，对于缓倾斜和倾斜煤层，系指从煤层顶面算起的法向高度；对于急倾斜煤层系指从开采上限首起的垂向高度。

3、岩石抗压强度为饱和单轴极限强度。

本矿井根据勘中间报告本矿井内各煤层均有隐伏露头存在，有风氧化带存在，推测风氧化带宽度为100m 。

本矿井浅部煤层风化带处于，该含水层主要由第三系和第四系孔隙含水层下部，由大气降水的垂直入渗补给。

因此煤层浅部风化带防水保护煤柱按式H 防=H 裂+H 保进行计算。

导水裂隙带（包括冒落带最大高度）：1.52.5n 1.5100H ++=M裂其中：M —累计采厚（m ），4煤取1.19m ，6煤取0.95m ，8煤取2.37m ，13煤取12.21mn —煤分层层数，4、6、8煤取1，13煤取2经计算，4煤裂隙带H 裂=16.65m ；6煤裂隙带H 裂=14.32m ；8煤裂隙带H 裂=28.11m ；13煤裂隙带H 裂=84.39m 。

H 保—保护层厚度（m ），取20m ；则：露头防水煤柱4煤H 防=H 裂+H 保=16.65+20=36.65m6煤H 防=H 裂+H 保=14.32+20=34.32m 8煤H 防=H 裂+H 保=28.11+20=48.11m 13煤H 防=H 裂+H 保=84.39+20=104.39m注：以上计算煤柱厚度为垂高二、13煤层突水系数值及安全防水岩柱计算1、突水系数计算根据《矿井水文地质规程》，“突水系数”计算公式为：s P pT M C =-式中 Ｔｓ-----突水系数〔kgf/(cm 2.m)〕; P-------隔水层承受的水压（kgf/cm 2）; M-------底板隔水厚度（m ）；C P ------采矿对底板隔水层扰动破坏厚度（m ）。

天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (8)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表23、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m。

（二）保护煤柱的留设方法1、当建筑物、水体或其它保护对象的保护边界线与煤层走向基本平行时，可直接参照附表1中的参数确定保护煤柱边界。

作图方法如附图二。

2、当保护边界线与煤层走向斜交时，应根据附表1中的基岩移动角求得垂直于保护边界线方向（伪倾斜）的上山移动角γ＇和下山移动角β＇，然后再确定保护煤柱边界。

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m;井田浅部防水煤柱:斜长为50m; 断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m; 煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m 的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m,两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中,确定合理的煤柱尺寸,其影响因素就是煤层所受压力以及煤体强度。

通常,煤层埋藏深度与厚度较大、围岩较软时,煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质,并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前,尚无计算煤柱尺寸的可靠方法,主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m,若在两阶段留设,则上下阶段各留30m; 井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况,落差很大的断层,断层一侧的煤柱宽度不小于30m;落差较大的断层,断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积,按几何作图法确定; 斜井井筒保护煤柱:两井中间为30m,两侧各为30m;煤层大巷护巷煤柱:对近水平煤层,运输大巷与回风大巷布置在开采水平时,两巷水平间距为20m,垂距为10m,回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用就是:将两个相邻采区隔开,防止万一发生火灾、水害与瓦斯涌出时相互蔓延;避免从采空区大量漏风,影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m,两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20～30m。

附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤(岩)柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1.煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb (3-1)2.煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb (3-2)式中 Hf--防隔水煤（岩）柱高度，m；Hk--采后垮落带高度，m；HL--导水裂缝带最大高度，m；Hb--保护层厚度，m；α--煤层倾角，（°）。

根据式(3-1)、式(3-2)计算的值，不得小于20 m。

式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定。

图3-1 煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2）可参照下列经验公式计算：≥20 m式中 L--煤柱留设的宽度，m；K--安全系数，一般取2-5；M--煤层厚度或采高，m；p--水头压力，MPa；Kp--煤的抗拉强度，MPa。

图3-2 含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1.当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。

其计算公式为：L=L1+L2+L3=Hacscθ+HLcotθ+HLcotδ (3-3)2.最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。

其计算公式为：L=L1+L2+L3=Ha(sinδ－cosδcotθ)+(Hacosδ+M)(cotθ+cotδ) ≥20 m (3-4)式中 L--防隔水煤（岩）柱宽度，m；L1，L2，L3--防隔水煤(岩)柱各分段宽度，m；HL--最大导水裂缝带高度，m；θ--断层倾角，（°）；δ--岩层塌陷角，（°）；M--断层上盘含水层层面高出下盘煤层底板的高度，m；Ha--断层安全防隔水煤（岩）柱的宽度，m。

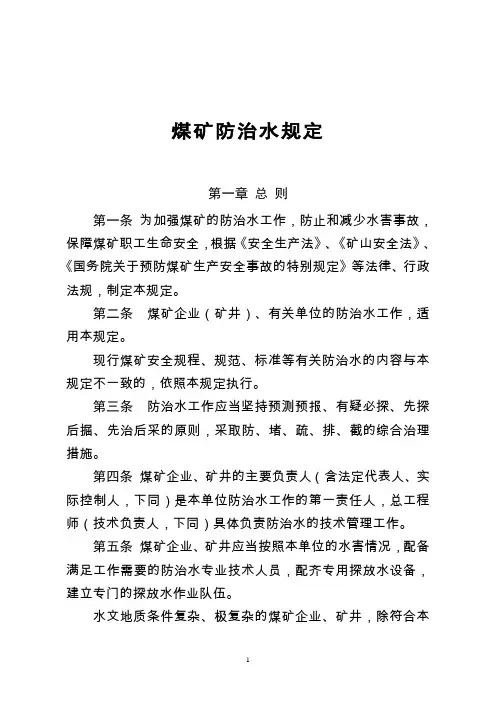

煤矿防治水规定第一章总则第一条为加强煤矿的防治水工作，防止和减少水害事故，保障煤矿职工生命安全，根据《安全生产法》、《矿山安全法》、《国务院关于预防煤矿生产安全事故的特别规定》等法律、行政法规，制定本规定。

第二条煤矿企业（矿井）、有关单位的防治水工作，适用本规定。

现行煤矿安全规程、规范、标准等有关防治水的内容与本规定不一致的，依照本规定执行。

第三条防治水工作应当坚持预测预报、有疑必探、先探后掘、先治后采的原则，采取防、堵、疏、排、截的综合治理措施。

第四条煤矿企业、矿井的主要负责人（含法定代表人、实际控制人，下同）是本单位防治水工作的第一责任人，总工程师（技术负责人，下同）具体负责防治水的技术管理工作。

第五条煤矿企业、矿井应当按照本单位的水害情况，配备满足工作需要的防治水专业技术人员，配齐专用探放水设备，建立专门的探放水作业队伍。

水文地质条件复杂、极复杂的煤矿企业、矿井，除符合本条第一款规定外，还应当设立专门的防治水机构。

第六条煤矿企业、矿井应当建立健全水害防治岗位责任制、水害防治技术管理制度、水害预测预报制度和水害隐患排查治理制度。

第七条煤矿企业、矿井应当编制本单位的防治水中长期规划和年度计划，并组织实施。

第八条煤矿企业、矿井的井田范围内及周边区域水文地质条件不清楚的，应当采取有效措施，查明水害情况。

在水害情况查明前，严禁进行采掘活动。

发现矿井有透水征兆时，应当立即停止受水害威胁区域内的采掘作业，撤出作业人员到安全地点，采取有效安全措施，分析查找透水原因。

第九条煤矿企业、矿井应当对职工进行防治水知识的教育和培训，保证职工具备必要的防治水知识，提高防治水工作的技能和抵御水灾的能力。

第十条煤矿企业、矿井应当加强防治水技术研究和科技攻关，推广使用防治水的新技术、新装备和新工艺，提高防治水工作的科技水平。

水文地质条件复杂、极复杂的煤矿企业、矿井，应当装备必要的防治水抢险救灾设备。

第二章矿井水文地质类型划分及基础资料第一节矿井水文地质类型划分第十一条根据矿井受采掘破坏或者影响的含水层及水体、矿井及周边老空水分布状况、矿井涌水量或者突水量分布规律、矿井开采受水害影响程度以及防治水工作难易程度，矿井水文地质类型划分为简单、中等、复杂、极复杂等4种（见表2-1）。

保护煤柱的留设保护煤柱的留设、保护煤柱是指专门留在井下不予米出的、旨在保护其上方岩层内部和地表的保护对象不受开采影响的煤炭资源。

二、保护煤柱留设的原理在保护对象的下方留出一部分煤炭资源不予开采，使其周围煤炭的开采对保护对象不产生有危险性的移动和变形。

（一）围护带宽度1、受护对象2、围护带围护带作用：①抵消参数误差，②抵消井上下位置关系误差。

围护带宽度根据受护对象的保护等级确定。

（二）移动角值参数1、基岩移动角：①走向移动角8②上山移动角丫③下山移动角B2、松散层移动角（书）：①黄土层书=55°②风化坡积物书=45°③富水坡积物或砂层书=35移动角值参数示意图四、保护煤柱留设方法（一）所需资料1、保护对象特征及使用要求；2、地质、采矿条件，煤层埋藏、地质构造情况;3、矿区移动参数；4、精度符合要求的必要图纸。

（二）保护煤柱留设方法垂直剖面法、垂线法和数字标高法。

1、垂直剖面法采用图解的方法，作沿煤层走向和倾向的垂直剖面，在剖面图上确定煤柱的边界宽度，并投影至平面图上而得保护煤柱边界。

步骤（1）确定受护面积边界①确定建（构）筑物保护边界②确定围护带③确定受护面积边界受护面积边界应与煤层走向、倾向平行。

垂直剖面法受护边界的确定示图（2）确定保护煤柱边界在受护面积边界与煤层走向平行或垂直时所作的垂直剖面上，在松散层内用书角画直线，在基岩层内直接用基岩移动角（3、Y、S画直线，即可作出保护煤柱边界。

爛向剖面走向剖面仇I垂直剖面法留设保护煤柱示意图注意：在倾向剖面上，往上山方向用B角，往下山方向用Y角(3)保护煤柱压煤量估算(略)2、垂线法用解析方法留设保护煤柱，先作受护面积边界的垂线，利用公式计算垂线的长度，再在平面图上量出垂线长度，从而确定保护煤柱边界。

步骤：（1）确定受护面积边界在平面图上直接作平行于受护对象边界的直线，构成多边形。

再在其外围画出围护带，得受护面积边界。

这种边界多与煤层走向斜交。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

工作面停采线至上（下）山的煤柱宽度：对薄及中厚煤约为20m；对于厚煤层约为30～40m。

关于我矿保安煤柱留设参数及留设量的报告关于我矿保安煤柱留设参数及留设量的报告六枝特区煤炭局：根据30万吨t/a 开采方案设计（变更）相关设计规定，我矿各类保安煤柱留设参数及留设量如下：一、矿区各类防水煤（岩）柱留设详细计算如下： 1、矿井边界防水煤（岩）柱的留设矿井水文地质条件属中等类型，可用下述公式计算煤柱宽度：L ＝0.5KM P K P /3式中：L ——顺层防水煤柱宽度（m ）；M ——煤厚或采高（m ）； K P ——煤的抗张强度（kgf/cm 2），K P取10kgf/cm 2；P ——水头压力（kgf/cm 2），P ＝50kgf/cm 2；K ——安全系数，一般取2～5，本设计取5。

1、2、3、7、17、18、19煤层的厚度分别为：0.82、0.71、1.49、4.52、0.71、2.21、1.18。

则： L1＝0.5×5×0.8210/503⨯＝7.9（m ）L2＝0.5×5×0.7110/503⨯＝6.9（m ） L3＝0.5×5×1.4910/503⨯＝14.5（m ） L7＝0.5×5×4.5210/503⨯＝43.8（m ） L17＝0.5×5×0.7110/503⨯＝6.9（m ） L18＝0.5×5×2.2110/503⨯＝21.4（m ） L19＝0.5×5×1.1810/503⨯＝11.5（m ）根据上述计算，7号煤层矿井边界煤柱留设44m 煤柱，其它煤层矿井边界煤柱各留30m 。

相邻水平和采区边界防水保护煤柱留设20m 。

2、水淹区(小窑积水区)防水煤柱的留设 本矿不存在水淹区下采煤，不留设该煤柱。

3、煤层露头防水煤（岩）柱的留设根据该矿煤层露头情况，煤层露头防水煤（岩）柱的留设按以下公式计算：H 防=H 裂+H 保≮20m 式中：H 防——防水煤岩柱高度（m ）；H 裂——垂直煤层的导水裂隙带最大高度（m ）；根据《煤矿防治水规定》，取中硬岩层可根据下式计算：H裂1=100Mh/（7.5h+293）=100×0.82×56÷（7.5×56+293）=6.4mH裂2=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂3=100Mh/（7.5h+293）=100×1.49×56÷（7.5×56+293）=11.7mH裂7=100Mh/（7.5h+293）=100×4.52×56÷（7.5×56+293）=35.5mH裂17=100Mh/（7.5h+293）=100×0.71×56÷（7.5×56+293）=5.6mH裂18=100Mh/（7.5h+293）=100×2.21×56÷（7.5×56+293）=17.4mH裂19=100Mh/（7.5h+293）=100×1.18×56÷（7.5×56+293）=9.3mH保――保护层厚度，取5A，m。

附录三防隔水煤（岩）柱的尺寸要求（摘自《煤矿防治水规定点此查看全文》）一、煤层露头防隔水煤（岩）柱的留设煤层露头防隔水煤（岩）柱的留设，按下列公式计算：1. 煤层露头无覆盖或被黏土类微透水松散层覆盖时：Hf= Hk+Hb （3-1） 2. 煤层露头被松散富水性强的含水层覆盖时（图3-1）：Hf=HL+Hb （3-2）式中Hf-- 防隔水煤（岩）柱高度，m；Hk-- 采后垮落带高度，m；HL-- 导水裂缝带最大高度，m；Hb-- 保护层厚度，m；a ―煤层倾角，（°）。

根据式（3-1）、式（3-2）计算的值，不得小于20 m。

式中Hk、HL的计算，参照《建筑物、水体、铁路及主要井巷煤柱留设与压煤开采规程》的相关规定图3-1煤层露头被松散富水性强含水层覆盖时防隔水煤（岩）柱留设图二、含水或导水断层防隔水煤（岩）柱的留设含水或导水断层防隔水煤（岩）柱的留设（图3-2 ）可参照下列经验公式计算：L= 0.5XM 聲U P> 20 m式中L--煤柱留设的宽度，mK--安全系数，一般取2-5 ;M--煤层厚度或采高，mp--水头压力，MPaKp--煤的抗拉强度，MPalb)图3-2含水或导水断层防隔水煤（岩）柱留设图三、煤层与强含水层或导水断层接触防隔水煤（岩）柱的留设煤层与强含水层或导水断层接触，并局部被覆盖时（图3-3），防隔水煤（岩）柱的留设要求如下：图3-3煤层与富水性强的含水层或导水断层接触时防隔水煤（岩）柱留设图1. 当含水层顶面高于最高导水裂缝带上限时，防隔水煤（岩）柱可按图3-3a、图3-3b留设。

其计算公式为：L=L1+L2+L3=Hacsc9 +HLcot 0 +HLcot S （3-3）2. 最高导水裂缝带上限高于断层上盘含水层时，防隔水煤（岩）柱按图3-3c 留设。

其计算公式为：L=L1+L2+L3=Ha（sin S —cos S cot 0 ）+（Hacos S +M）（cot 0 +cot S ）> 20 m （3-4）式中L--防隔水煤（岩）柱宽度，mL1，L2，L3--防隔水煤（岩）柱各分段宽度，mHL--最大导水裂缝带高度，m0 --断层倾角，（°）；s --岩层塌陷角，（°）;M--断层上盘含水层层面高出下盘煤层底板的高度，mHa--断层安全防隔水煤（岩）柱的宽度，m。

xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；xx浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷xx置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

xx边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层xx：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：每侧各为20m；工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：20m；采区煤层上山：两巷中间为20m，两侧各为20m; 区段煤柱：斜长10m；矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱：30m；阶段煤柱：斜长为60m，若在两阶段留设，则上下阶段各留30m；井田浅部防水煤柱：斜长为50m；断层煤柱：断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m；落差较大的断层，断层一的煤柱宽度一般为10~15m；落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱：根据工业广场占地面积，按几何作图法确定；斜井井筒保护煤柱：两井中间为30m，两侧各为30m；煤层大巷护巷煤柱：对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱：采区边界煤柱的作用是：将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延；避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m；采区煤层上山：两巷中间为20m，两侧各为20m;区段煤柱：斜长10m；1、采区上（下）山间的煤柱宽度（沿走向）：对薄及中厚煤层为20m；对厚煤层为20～30m。

保护煤柱留设标准井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:每侧各为20m;工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:20m;采区煤层上山:两巷中间为20m，两侧各为20m; 区段煤柱:斜长10m;矿井煤柱留设煤矿开采中，确定合理的煤柱尺寸，其影响因素是煤层所受压力以及煤体强度。

通常，煤层埋藏深度和厚度较大、围岩较软时，煤柱承受的压力就较大。

煤柱强度主要取决于煤层的物理力学性质，并与煤柱的形状尺寸、巷道的服务年限及巷道支护情况有关。

目前，尚无计算煤柱尺寸的可靠方法，主要依靠现场实际经验确定。

井田边界煤柱:30m;阶段煤柱:斜长为60m，若在两阶段留设，则上下阶段各留30m;井田浅部防水煤柱:斜长为50m;断层煤柱:断层煤柱的尺寸取决于断层的断距、性质、含水情况，落差很大的断层，断层一侧的煤柱宽度不小于30m;落差较大的断层，断层一的煤柱宽度一般为10~15m;落差较小的断层通常可以不留设断层煤柱。

工业广场煤柱:根据工业广场占地面积，按几何作图法确定;斜井井筒保护煤柱:两井中间为30m，两侧各为30m;煤层大巷护巷煤柱:对近水平煤层，运输大巷与回风大巷布置在开采水平时，两巷水平间距为20m，垂距为10m，回风大巷上方留斜长为20m的煤柱采区边界煤柱:采区边界煤柱的作用是:将两个相邻采区隔开，防止万一发生火灾、水害和瓦斯涌出时相互蔓延;避免从采空区大量漏风，影响正在生产的采区风量。

一般取10m;采区煤层上山:两巷中间为20m，两侧各为20m;区段煤柱:斜长10m;1、采区上(下)山间的煤柱宽度(沿走向):对薄及中厚煤层为20m;对厚煤层为20~30m。

. . . .天健矿业集团股份保护煤柱留设及防水安全煤岩柱计算规天健矿业集团股份二0一二年七月十五日目录一、保护煤柱的留设 (3)（一）基本概念和参数 (3)1、岩层移动角 (3)2、下沉系数（η） (4)3、围护带宽度 (5)（二）保护煤柱的留设方法 (5)二、防水安全煤岩柱的计算 (7)1、目的和意义 (7)2、计算公式 (7)一、保护煤柱的留设（一）基本概念和参数1、岩层移动角指在充分采动情况下，采空区上方地表最外侧的裂缝位置和采空区边界的连线与水平线之间在煤壁一侧的夹角。

符号为：下山移动角β；上山移动角γ；走向移动角δ；急倾斜煤层底板移动角λ；表土移动角ψ。

详见附图一。

附图一岩层移动角参数表附表1 序号名称符号取值围备注1 下山移动角ββ=δ-（0.6-0.7）αβ与煤层倾角成反比。

α为煤层倾角2 上山移动角γ55-60°3 走向移动角δ55-60°4 底板移动角λ55-60°用于急倾斜煤层5 表土移动角ψ45-50°干燥土层取大值，含水土层取小值说明：因本公司下属煤矿暂无实测岩移数据，表中数据仅供参考。

2、下沉系数（η）指在充分采动情况下，开采水平煤层时的地表最大下沉量与采高（多煤层开采时取累计采高）之比。

在开采倾斜煤层时，由于上覆岩层大致沿岩层法线方向弯曲，最大下沉区的移动基本上是法向移动，最大下沉量应为法向移动量的垂直分量，因此，下沉系数等于最大下沉量除以煤层倾角余弦值与采高的乘积。

下沉系数的大小与上覆岩层的坚固性系数成反比，与采煤方法、顶板管理方式和开采面积有关，与采深关系不大。

下沉系数表附表2序号 下沉系数 采煤方法 顶板管理 覆岩类型 适应围1 0.6 长壁式 全部陷落法 坚硬辉绿岩、石灰岩、石英岩、砾岩、砂砾岩、砂质页岩2 0.6-0.8 长壁式 全部陷落法 中硬 砂质页岩、泥质砂岩、页岩等3 0.8-1.0 长壁式 全部陷落法 软弱风化带岩石、粘土岩、第三系第四系表土层3、围护带宽度指建筑物边界与保护边界线之间的安全距离，一般取10-15m 。

保护煤柱留设原则及方法1.1 保护煤柱留设原则（1）在一般情况下，保护煤柱应根据受护面积边界和移动角值进行圈定。

移动角值按建筑物下列允许变形值确定：倾斜i = ±3 mm／m曲率k = +0.2 × 10-3·m-1水平变形ε = +2 mm·m-1（2）地面受护面积包括受护对象及其周围的围护带宽度可按表1确定。

表1 建构物保护煤柱的围护带宽度表2矿区建（构）筑物保护等级划分属。

对于不易确定者，可组织专门论证，并报省、直辖市、自治区煤炭主管部门审定。

（3）当受护建筑物和构筑物面积较小时，应酌情加大其保护煤柱尺寸，使建筑物受护面积内地表变形值叠加后不超过允许地表变形值。

（4）当受护边界与煤层走向斜交时，应根据基岩移动角求得垂直于受护边界线方向（即伪倾斜方向）的上山方向移动角γ’和下山方向移动角β’。

然后再确定保护煤柱。

γ’和β’角值按下式计算：co t γ’=θδθγ2222sin cot cos cot + （4－1）cot β’=θδθβ2222sin cot cos cot + 式中 θ ——受护边界与煤层走向方向所夹的锐角；δ、γ、β ——分别为走向方向、上山方向和下山方向的基岩移动角。

（5）受护对象的外侧边界，可以在平面图上通过受护对象角点作矩形，使矩形各边分别平行于煤层倾斜方向和走向方向，在矩形四周作围护带，或在平面图上作各边平行于受护对象总轮廓的多边形（或四边形），在多边形（或四边形）各边外侧作围护带，该围护带外边界即为受护面积边界。

（6）有滑坡危险的山区建筑物留设保护煤柱时，为了防止山体滑移，在建筑物上坡方向，移动角应减小20 ~ 25°，或者加大保护煤柱尺寸0.5 ~ 1.0 r （r 为主要影响半径）；在建筑物下坡方向，移动角应诚小5 ~ 10°，或者加大保护煤柱尺寸0.2 ~ 0.5 r 。

（7）其下有落差大于20 ~ 30 m 断层的建筑物留设保护煤柱时，应考虑沿断层面滑移的可能性，适当加大煤柱尺寸，使断层两翼均包括在保护煤柱范围之内，如图1所示。
