通力高速小机房电梯解决方案

The heart of your buildingK O N E A l t a™2 1 世纪的高速电梯系统KONE Alta ™ 产品系列1:1 1000 - 2000 公斤 2:1 预配置可达 5000 公斤 2:1 最大可达 10000 公斤载重 速度 预配置可达 8 m/s最大可达 17 m/sEcoDisc碟式马达KONE Alta™完善了通力无齿轮电梯家族整个大楼使用统一的电梯技术成为可能！KONE Alta™技术平台控制系统: TMS 9900 GA曳引机: EcoDisc MX18 - MX100 驱动系统: V3F矢量控制运行舒适: SilentRide™技术关注性能、质量、舒适建筑设计自由提供双层轿厢最大行程500m, 高达128 层站KONE EcoDisc…巨人的心脏PMSM–永磁同步马达–双层轴向马达设计EcoDisc-- 节能奇迹 高效节能方式-35% 年能耗 (千瓦时)8台电梯群控, 8米/秒能量 (千瓦时)A C V V V F E c o D i s c 20 000100 00090 00080 000 70 00060 00050 00040 00030 00010 0000 0.750.8 0.9 0.85 0.95 马达效率640 000 416 000 224 000 (-35%)ACVVVFSaving EcoDiscEcoDisc ®… 马达所需的空间及作用力 EcoDisc® 紧凑的结构显著降低了 ...KONE EcoDisc 适用 速度（米/秒）载重/公斤8.07.0 6.05.04.03.53.02.52.0 1.61.00.60.0 320 500 1000 2000 3000 5000高层建筑 (Alta TM )低层建筑 无机房电梯 (MonoSpace TM ) 中层建筑 (MiniSpace TM )无机房货梯TMS9900 GA 群控系统 对所有交通状况提供最佳的电梯分配组合智能控制离开 楼层间 进入 07000830 16 12 840 1000 1300 1430160017301900 1130乘客到达比例(人数百分比/5分钟)TMS9900 GA KONETMS9900 GA具有市场上最佳基因的控制系统基因运算法则?= 模拟自然进化法则优化电梯呼叫分配TMS9900 GA源自自然界的控制法则在电脑中模拟染色体的遗传法则如“选择”、“杂交”、“变异”进行优化.只有最好的染色体和基因保留下来，也就是最好的电梯线路.经过100代优化过程产生出最好的解决方案群组中最佳的电梯分配路线TMS9900 GA 呼叫分配运算法则振梯命令乘 客 和 电 梯 状 况 电梯状况交通学习认可交通图形 学习乘客流量人工智能 模糊逻辑 分配厅站召唤 遗传算法规则系统 乘客流量检测 运行时间学习 停靠时间学习 运行图形控制TMS9900 GA提升客户服务质量•乘客平均候梯时间缩短了15%•缩短了最长侯梯时间•轿厢运输过程中承载更多的乘客•客流高峰时的输送能力提高10%•提高电梯使用率•群控组中的电梯运行总线路缩短KONE Alta™平稳、快速、安静顶级舒适降低噪音…•专为高速梯设计的双层隔音轿厢配以密封门及风向转向器–有效地抑制空气紊流带来的噪音•声音衰减器–隔离机房和井道之间的声音KONE Alta™设计自由让你的想象力自由前行！•轿厢和门提供众多选择•利用3维模型作预设计KONE Alta™细致每一处 ...全方位的合作完美的设计•专业的交通分析工具建议(速度、载重、群控台数)•先进的交通模拟系统提供可预见的乘客服务质量•提供高层建筑的交通解决方案全方位的合作准时交付•项目管理保证项目及早完成是我们的目标•安装通力高效的安装方案和专业的安装员工全方位的合作长期的服务•预防性维修保养•系统的更新换代便捷的管理KONE E-Link让你实时对整个大楼的电梯和扶梯系统进行监督管理KONE88 Phillips St., 悉尼, 澳大利亚City Group, 伦敦,英国City Point,伦敦, 英国——高楼的心脏Raveletsky Tower., 莫斯科，俄罗斯Moorhouse,伦敦, 英国Uniqa Tower,维也纳, 奥地利。

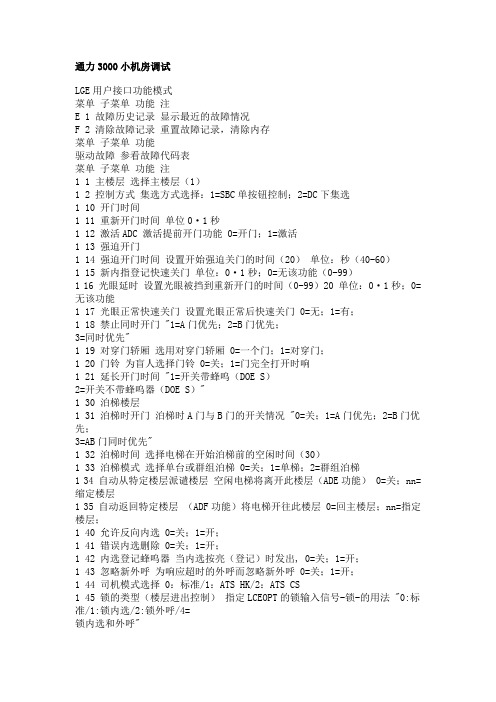

通力3000小机房调试LGE用户接口功能模式菜单子菜单功能注E 1 故障历史记录显示最近的故障情况F 2 清除故障记录重置故障记录，清除内存菜单子菜单功能驱动故障参看故障代码表菜单子菜单功能注1 1 主楼层选择主楼层（1）1 2 控制方式集选方式选择：1=SBC单按钮控制；2=DC下集选1 10 开门时间1 11 重新开门时间单位0·1秒1 12 激活ADC 激活提前开门功能 0=开门；1=激活1 13 强迫开门1 14 强迫开门时间设置开始强迫关门的时间（20）单位：秒（40-60）1 15 新内指登记快速关门单位：0·1秒；0=无该功能（0-99）1 16 光眼延时设置光眼被挡到重新开门的时间（0-99）20 单位：0·1秒；0=无该功能1 17 光眼正常快速关门设置光眼正常后快速关门 0=无；1=有；1 18 禁止同时开门 "1=A门优先；2=B门优先；3=同时优先"1 19 对穿门轿厢选用对穿门轿厢 0=一个门；1=对穿门；1 20 门铃为盲人选择门铃 0=关；1=门完全打开时响1 21 延长开门时间 "1=开关带蜂呜（DOE S）2=开关不带蜂呜器（DOE S）"1 30 泊梯楼层1 31 泊梯时开门泊梯时A门与B门的开关情况 "0=关；1=A门优先；2=B门优先；3=AB门同时优先"1 32 泊梯时间选择电梯在开始泊梯前的空闲时间（30）1 33 泊梯模式选择单台或群组泊梯 0=关；1=单梯；2=群组泊梯1 34 自动从特定楼层派谴楼层空闲电梯将离开此楼层（ADE功能） 0=关；nn=缩定楼层1 35 自动返回特定楼层（ADF功能）将电梯开往此楼层 0=回主楼层；nn=指定楼层；1 40 允许反向内选 0=关；1=开；1 41 错误内选删除 0=关；1=开；1 42 内选登记蜂呜器当内选按亮（登记）时发出, 0=关；1=开；1 43 忽略新外呼为响应超时的外呼而忽略新外呼 0=关；1=开；1 44 司机模式选择 0：标准/1：ATS HK/2：ATS CS1 45 锁的类型（楼层进出控制）指定LCEOPT的锁输入信号-锁-的用法 "0:标准/1:锁内选/2:锁外呼/4=锁内选和外呼"1 50 电梯在群组中的编号设置电梯在群组中的编号（1）1 (6)1 51 在EMC（E-Link）的编号设置电梯在EMC（E-Link）中的编号（33...64） 33，34，35，36 (64)1 52 在Konexion中的编号设置电梯在Konexion中的编号（0-8） Konexion;n=电梯号1 53 外呼重新开门次数当轿厢有内选时外呼使门重开的次数 1=1次；2=多次；3=REO HK1 54 最低楼层1 55 EMC（E-Link）的组号选择EMC（E-Link）的组号，（group number）(0) 0-311 59 消防保留楼层用FID B（uilding）和FID M(achine room)时必须为0 0=on 1 60 消防楼层选择消防返回楼层（1）楼层号1 61 地区消防法规（0-17）1 621 63 在消防返回楼层开门选择A门或B门：1=A门；2=A+B门；3=B+A门；4=B 门1 64 紧急供电返回楼层（EPD）选择紧急供电运行时的返回楼层（0-nn） 0=下一个可能的楼层1 65 紧急返回后的门位置选择紧急返回后的A门与B门的开关情况 0=门关:1=A门开:2=B门开:3=AB门均开1 66 使用防火门（FPD）选择是否使用LCEOPT的FPD输入 0=无FPD ， 1=有FPD1 67 EPS紧急电源使用顺序紧急返回和紧急服务的顺序 0=参数EPS;1-6=内置EPS1 68 最多电梯台数（EPS）允许同时进行紧急返回和紧急服务的台数0…S1 70 满载百分比设定载荷客量（80%），满载直驶功能 50-99%1 71 轿顶检修驱动限位 "0=遇到77:U/N停;1=77:U停;2=77N停;3=不停"通力电梯调试资料菜单子菜单功能注E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC全集选：4=PB按钮控制门系统 110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0。

通力电梯的质量水平、性能指标、先进性一、技术性能特点1通力电梯－革命性的电梯概念➣EcoDisc®蝶式马达–节能奇迹，绿色建筑物的核心通力公司的EcoDisc®是一种全新的曳引机系统，它的经济性、技术性领先于其它电梯制造公司。

EcoDisc®曳引机中包括了同步轴向电机。

这种电机，因为十分节约空间，所以在机器人、遥控机械装置和工业自动化系统中得到了广泛应用，并被证明是成熟的技术。

而通力公司在电梯行业中是唯一一家全系列产品应用此项先进技术的公司。

通力公司的EcoDisc®曳引机重量相当于传统曳引机的一半重量；由于不需要减速箱，只有一个移动部件，因此传动效率很高。

传统有齿轮电梯由于齿轮磨损将导致舒适感降低，而且随着使用时间的增加，舒适感的差异会越来越明显。

相比而言，EcoDisc®无齿曳引驱动使电梯的运行舒适程度得到明显改善，电梯的启动/制动平稳、安静、没有振动。

EcoDisc®曳引机制动精度达到10毫米。

EcoDisc®曳引机可反映出通力公司一直致力于开发、研制对环境友善产品的优良传统。

它有很高的效率（75％---80%）和功率因数（0.9），并没有油漏。

同时，因为轴向电机没有同步环装置，并且在最高95RPM转速下运行（而传统的有齿曳引机是在最高1500RPM转速下运行），所以Eco Disc®曳引机有特别长的使用寿命，而且只要次数很少的维保。

➣LCE TM高级模块化控制系统，串行传输通力电梯改变了电梯行业中一直沿用的信号传送方式（即通过多芯井道电缆将各楼层召唤、轿厢指令一一对应地传送到机房控制柜），而是采用两根双绞线组成的网络将上述所有的信号及相关的设备连在网络上顺序地传送，每个信号都有地址特征码，这些设备都是单独由微机控制，并能通过网络对其他设备进行沟通以完成它们专职工作。

每个装置都能看到信号并把它和有关的讯息取出。

通力电梯无机房/小机房技术文件、基本参数、主要特点产品介绍通力3000无机房电梯简介:1996年,通力无机房作为世界上第一个切实可行与高效的无机房电梯概念诞生了,可称做为革命性的电梯概念。

到2005年底,通力已售出250,000多台无机房电梯,其中180,000多台投入运行。

丰富的经验与全球性的成功,确保了通力在无机房电梯技术领域的领导地位。

无机房概念由通力碟式马达曳引技术激发。

碟形曳引机可以很适当地放在标准电梯井道中,装在导轨上。

因此电梯只需要轿厢运行的井道,而无需额外机房。

通力3000无齿轮小机房电梯简介:通力3000小机房电梯解决方案,仅仅需要一个置于井道上方且面积很小的机房。

它不但能节约建筑成本,也能优化建筑空间。

因此以通力EcoDisc碟式马达为驱动的小机房电梯,尤其适合中高层建筑楼宇。

通力永磁EcoDisc®永磁同步无齿轮碟式马达介绍`测速反馈器定子曳引轮转子制动器减震橡胶垫结构特点:•转子及定子为扁平的圆环结构,1∶1直径比。

•轴向设计节省稀土永磁材料的用料。

•扁平的碟式设计,显著节省空间,获得更大曳引力。

优点:➢功率/ 扭矩比率一直保持行业第一;➢电动机定子线圈的直径总就是大于曳引轮的直径,且曳引轮的直径可有较大的变化范围,可经济地获得电梯所需的速度与驱动转矩;转速较低,运行可靠,特别就是低转速大转矩运转状态时性能优越;➢与其她厂家相比,在可比较的技术规格下,KONE电梯的马达功率可以减少20％;驱动电流减小30％;每小时最大启动次数增加20％以上;)通力EcoDisc 马达就是永磁同步轴向设计;➢其拥有业内最高的节能率(最低的输出功率与启动电流)➢就是因为功率/扭矩比的优化设计;➢紧凑的机械结构;➢曳引轮与转子整合在一起;➢使用专利转子技术;通力EcoDisc 马达的独特技术,使通力电梯在业内依然保持着最领先的技术地位。

行业内唯一的环形盘式线型马达,空间矢量控制永磁同步无齿轮交流变频变压技术,功率因素达0、95,就是行业中最好的。

通力电梯的质量水平、性能指标、先进性一、技术性能特点1通力电梯－革命性的电梯概念➣EcoDisc®蝶式马达–节能奇迹，绿色建筑物的核心通力公司的EcoDisc®是一种全新的曳引机系统，它的经济性、技术性领先于其它电梯制造公司。

EcoDisc®曳引机中包括了同步轴向电机。

这种电机，因为十分节约空间，所以在机器人、遥控机械装置和工业自动化系统中得到了广泛应用，并被证明是成熟的技术。

而通力公司在电梯行业中是唯一一家全系列产品应用此项先进技术的公司。

通力公司的EcoDisc®曳引机重量相当于传统曳引机的一半重量；由于不需要减速箱，只有一个移动部件，因此传动效率很高。

传统有齿轮电梯由于齿轮磨损将导致舒适感降低，而且随着使用时间的增加，舒适感的差异会越来越明显。

相比而言，EcoDisc®无齿曳引驱动使电梯的运行舒适程度得到明显改善，电梯的启动/制动平稳、安静、没有振动。

EcoDisc®曳引机制动精度达到10毫米。

EcoDisc®曳引机可反映出通力公司一直致力于开发、研制对环境友善产品的优良传统。

它有很高的效率（75％---80%）和功率因数（0.9），并没有油漏。

同时，因为轴向电机没有同步环装置，并且在最高95RPM转速下运行（而传统的有齿曳引机是在最高1500RPM转速下运行），所以Eco Disc®曳引机有特别长的使用寿命，而且只要次数很少的维保。

➣LCE TM高级模块化控制系统，串行传输通力电梯有限公司改变了电梯行业中一直沿用的信号传送方式（即通过多芯井道电缆将各楼层召唤、轿厢内指令一一对应地传送到机房控制柜内），而是采用两根双绞线组成的网络将上述所有的信号及相关的设备连在网络上顺序地传送，每个信号都有地址特征码，这些设备都是单独由微机控制，并能通过网络对其他设备进行沟通以完成它们专职工作。

每个装置都能看到信号并把它和有关的讯息取出。

电梯设备介绍整机产品一、通力MiniSpace有（小）机房电梯通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。

具有如下特点：●节省能量通力EcoDisc碟式马达非常经济，其耗能仅为传统曳引机的一半，每年可节省几千度电。

●保护环境通力EcoDisc碟式马达不仅能耗低，而且无需用油，消除了传统曳引机和液压电梯的油污染和火灾危险。

●坚固可靠通力EcoDisc碟式马达只有一个运动部件，无齿轮结构以非常低的转速运动，保证电梯长时间工作。

设备设计使用寿命达25年。

●乘坐舒适感快速响应的马达和V³F驱动系统确保了电梯平稳、安静的启动、运行、停止和平层的精准。

确保乘客的安全和舒适。

●空间节省通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。

●安装快捷高效通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施工进度。

●全球统一的技术平台通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。

通力MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技术平台，在世界各地被广泛采用，得到了众多客户的认可。

本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。

2、曳引机和控制柜位置●轻质的EcoDisc®碟式马达固定在机房钢梁上●控制柜位于机房地面上●与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于2.5m/s时，电梯机房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）二、通力MonoSpace无机房电梯1、产品设计理念1.1革命性的电梯概念1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。

电梯设备介绍整机产品一、通力MiniSpace有（小）机房电梯通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。

具有如下特点：●节省能量通力EcoDisc碟式马达非常经济，其耗能仅为传统曳引机的一半，每年可节省几千度电。

●保护环境通力EcoDisc碟式马达不仅能耗低，而且无需用油，消除了传统曳引机和液压电梯的油污染和火灾危险。

●坚固可靠通力EcoDisc碟式马达只有一个运动部件，无齿轮结构以非常低的转速运动，保证电梯长时间工作。

设备设计使用寿命达25年。

●乘坐舒适感快速响应的马达和V³F驱动系统确保了电梯平稳、安静的启动、运行、停止和平层的精准。

确保乘客的安全和舒适。

●空间节省通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。

●安装快捷高效通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施工进度。

●全球统一的技术平台通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。

通力MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技术平台，在世界各地被广泛采用，得到了众多客户的认可。

本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。

2、曳引机和控制柜位置●轻质的 EcoDisc®碟式马达固定在机房钢梁上●控制柜位于机房地面上●与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于2.5m/s时，电梯机房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）二、通力MonoSpace无机房电梯1、产品设计理念1.1革命性的电梯概念1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。

无机房电梯维修手册(None-machine room elevator maitainace manual)第一部分产品简介1.1电梯简介此类型号电梯是通力公司基于其碟式马达技术而开发的，并于上世纪9O年代中后期投放市场的新型电梯产品，产品采用LCE 逻辑控制方式和V3F 16es(早期产品) 或V3F 16L变频拖动系统。

电梯通讯采用串行通讯技术，使电梯的配线得到最佳优化(只需要4根总线)，同时由于电梯的控制系统和拖动系统等均采用模块化结构设计，电梯系统的配线采用接插件等方式。

使电梯控制柜结构紧凑，布线整洁有序。

该型电梯运行舒适可靠，故障率低，同时电梯控制系统均带有基本的故障监测和诊断功能，从而使电梯的调试，维修和保养更加方便快捷。

电梯控制柜整体外形图如下：1.2 产品主要指标：•供电电压380±10VAC(China)；•电梯的速度可达1米/秒；•最大载重可达 1000KG(2：1)；•最大提升高度可达48米；•最多服务楼层可达16层；•可实现8台群控；•平层精度 ±5mm;•最低服务楼层为0.5米；•电梯检修运行速度0.3米/秒(默认)或 0.5米/秒；•电梯井道设定(自学习)速度和电梯纠正运行速度为0.25米/秒；•电梯再平层速度为0.03米/秒；第二部分电梯电气系统介绍无机房电梯的电气系统主要由以下几个部分组成：•控制系统•驱动系统•电源系统•安全回路系统•轿厢照明及通风系统•井道位置信息和部件•井道通讯系统，层显及外呼设备•轿厢内呼系统和显示设备•电梯群控和其他辅助功能•门机系统（见第三部分）2.1 电梯控制系统电梯控制系统(Lift Controlling Equipment)主要的主要功能由LCE CPU 控制板来执行。

LCE CPU控制板的主要功能有以下几个方面：•显示电梯目前的功能状态和位置信息。

•电梯运行控制。

•电梯基本控制参数(由软件版本决定)设定和服务功能接口。

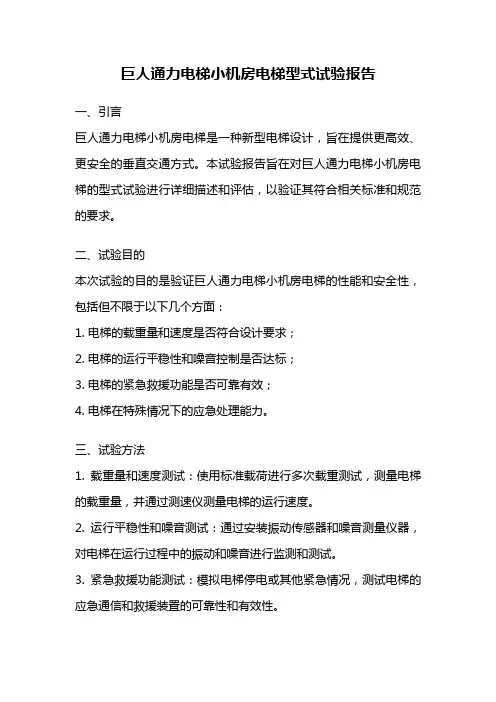

巨人通力电梯小机房电梯型式试验报告一、引言巨人通力电梯小机房电梯是一种新型电梯设计，旨在提供更高效、更安全的垂直交通方式。

本试验报告旨在对巨人通力电梯小机房电梯的型式试验进行详细描述和评估，以验证其符合相关标准和规范的要求。

二、试验目的本次试验的目的是验证巨人通力电梯小机房电梯的性能和安全性，包括但不限于以下几个方面：1. 电梯的载重量和速度是否符合设计要求；2. 电梯的运行平稳性和噪音控制是否达标；3. 电梯的紧急救援功能是否可靠有效；4. 电梯在特殊情况下的应急处理能力。

三、试验方法1. 载重量和速度测试：使用标准载荷进行多次载重测试，测量电梯的载重量，并通过测速仪测量电梯的运行速度。

2. 运行平稳性和噪音测试：通过安装振动传感器和噪音测量仪器，对电梯在运行过程中的振动和噪音进行监测和测试。

3. 紧急救援功能测试：模拟电梯停电或其他紧急情况，测试电梯的应急通信和救援装置的可靠性和有效性。

4. 应急处理能力测试：模拟电梯突发故障或困人情况，测试电梯的应急处理能力和安全保护措施。

四、试验结果1. 载重量和速度测试结果显示，巨人通力电梯小机房电梯的载重量符合设计要求，且运行速度稳定可靠。

2. 运行平稳性和噪音测试结果表明，电梯在运行过程中的振动和噪音控制良好，乘坐舒适，噪音水平低于规定标准。

3. 紧急救援功能测试结果显示，电梯的应急通信和救援装置可靠有效，能够及时响应并处理紧急情况。

4. 应急处理能力测试结果表明，电梯在突发故障或困人情况下能够迅速启动应急程序，保证乘客的安全和救援。

五、结论根据试验结果，巨人通力电梯小机房电梯在载重量、速度、运行平稳性、噪音控制、紧急救援功能和应急处理能力等方面均符合设计要求和相关标准。

该电梯的性能和安全性得到有效验证，可投入实际使用。

六、建议基于本次试验结果，对巨人通力电梯小机房电梯的进一步改进和优化提出以下建议：1. 在设计中进一步考虑节能环保因素，提高电梯的能效比；2. 加强对电梯紧急救援功能的培训和演练，提高操作人员的应急处理能力；3. 定期进行电梯的维护保养，确保电梯的长期稳定运行。

通力电梯无机房/小机房技术文件、基本参数、主要特点产品介绍通力3000无机房电梯简介：1996年，通力无机房作为世界上第一个切实可行和高效的无机房电梯概念诞生了，可称做为革命性的电梯概念。

到2005年底，通力已售出250,000多台无机房电梯，其中180,000多台投入运行。

丰富的经验和全球性的成功，确保了通力在无机房电梯技术领域的领导地位。

无机房概念由通力碟式马达曳引技术激发。

碟形曳引机可以很适当地放在标准电梯井道中，装在导轨上。

因此电梯只需要轿厢运行的井道，而无需额外机房。

通力3000无齿轮小机房电梯简介：通力3000小机房电梯解决方案，仅仅需要一个置于井道上方且面积很小的机房。

它不但能节约建筑成本，也能优化建筑空间。

因此以通力EcoDisc碟式马达为驱动的小机房电梯，尤其适合中高层建筑楼宇。

通力永磁EcoDisc®永磁同步无齿轮碟式马达介绍`测速反馈器定子曳引轮转子制动器减震橡胶垫结构特点：•转子及定子为扁平的圆环结构，1∶1直径比。

•轴向设计节省稀土永磁材料的用料。

•扁平的碟式设计，显著节省空间，获得更大曳引力。

优点：➢功率/ 扭矩比率一直保持行业第一；➢电动机定子线圈的直径总是大于曳引轮的直径，且曳引轮的直径可有较大的变化范围，可经济地获得电梯所需的速度和驱动转矩；转速较低，运行可靠，特别是低转速大转矩运转状态时性能优越；➢与其他厂家相比，在可比较的技术规格下，KONE电梯的马达功率可以减少20％；驱动电流减小30％；每小时最大启动次数增加20％以上；）通力EcoDisc 马达是永磁同步轴向设计;➢其拥有业内最高的节能率（最低的输出功率和启动电流）➢是因为功率/扭矩比的优化设计;➢紧凑的机械结构；➢曳引轮与转子整合在一起；➢使用专利转子技术；通力EcoDisc 马达的独特技术，使通力电梯在业内依然保持着最领先的技术地位。

行业内唯一的环形盘式线型马达，空间矢量控制永磁同步无齿轮交流变频变压技术，功率因素达0.95,是行业中最好的。

电梯设备介绍整机产品一、通力MiniSpace有（小）机房电梯1、产品设计理念通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。

具有如下特点：节省能量通力EcoDisc碟式马达非常经济，其耗能仅为传统曳引机的一半，每年可节省几千度电。

保护环境通力EcoDisc碟式马达不仅能耗低，而且无需用油，消除了传统曳引机和液压电梯的油污染和火灾危险。

坚固可靠通力EcoDisc碟式马达只有一个运动部件，无齿轮结构以非常低的转速运动，保证电梯长时间工作。

设备设计使用寿命达25年。

乘坐舒适感快速响应的马达和V³F驱动系统确保了电梯平稳、安静的启动、运行、停止和平层的精准。

确保乘客的安全和舒适。

空间节省通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。

安装快捷高效通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施工进度。

全球统一的技术平台通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。

通力MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技术平台，在世界各地被广泛采用，得到了众多客户的认可。

本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。

2、曳引机和控制柜位置轻质的EcoDisc®碟式马达固定在机房钢梁上控制柜位于机房地面上与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于s时，电梯机房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）二、通力MonoSpace无机房电梯1、产品设计理念革命性的电梯概念1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。

电梯困人的救援方法电梯困人的救援方法一、正确认识电梯困人现象电梯困人是指电梯因门锁回路或安全回路、控制系统失灵或误动作、供电系统停电以及人为等原因，造成正常行驶的电梯突然停驶，从而将乘客围困在轿厢内的现象。

电梯困人不仅仅反映出电梯发生了故障，它还预示电梯再继续运行会使故障扩大或发生事故危及人身及设备安全，必须立即停止运行。

从这个角度讲，电梯困人也是一种保护状态，就像电气线路中的漏电保护器一样，当线路或设备发生故障有可能危及人身安全的时候，它便自动切断电源，使设备处于失电状态，从而保护人身安全。

电梯困人对乘客而言其实没有什么危险，因为轿厢内有良好的通风，有求救警铃或者电话，有应急照明。

只要乘客放松心情，保持冷静，采取正当的措施，就不会被伤害。

在现实生活中就是因为乘客被困后未能得到及时解救，或施救方法不当才引发人身伤害事故的。

从以往的案例来看，造成事故的直接原因有以下几点：1. 轿厢求救设施缺失或失灵轿厢内求救设施如电话、警铃等缺失或失灵，会造成或求救信息传达不出去，使乘客产生紧张、恐惧的心里从而引发疾病。

2. 施救不及时乘客被困在轿厢内，虽然传出了求救信息，但因为施救人员未能及时赶到现场解围，又没有任何抚慰措施，乘客较长时间被困，心情急躁不安，心里负担加重，从而旧病复发。

3. 救援人员解救方法不当正确的解困方法是维修人员采用安全技术手段，使轿厢就近停靠平层后开门放人。

当住宅有司机操作时，司机应协助解围人员工作。

不当的违规操作，也是引发事故的一大原因。

4. 乘客自救方法不当由于被困乘客缺乏对电梯困人的正确认识，不是放松心情耐心等待解救，而是采取不当的自救方法，从而引发人身伤害事故。

二、电梯困人救援的基本要求1. 被困乘客的基本要求乘客被困在轿厢里时，应采取以下求救和自我保护措施;1）通过警铃、对讲系统、移动电话或电梯轿厢内的提示方式进行求救，如果电梯轿厢内有病人或其他危急情况，应当告知救援人员；2）与电梯轿厢门或已开启的轿厢门保持一定距离，听从管理人员指挥；3）在救援人员到达现场前不得撬砸电梯轿厢门或攀爬安全窗，不得将身体的任何部位伸出电梯轿厢外；4）保持镇静，可做屈膝动作，以减轻对电梯急停的不适应。

v1.0 可编辑可修改电梯设备介绍v1.0 可编辑可修改整机产品一、通力MiniSpace有（小）机房电梯1、产品设计理念通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。

具有如下特点：节省能量通力EcoDisc碟式马达非常经济，其耗能仅为传统曳引机的一半，每年可节省几千度电。

保护环境通力EcoDisc碟式马达不仅能耗低，而且无需用油，消除了传统曳引机和液压电梯的油污染和火灾危险。

坚固可靠通力EcoDisc碟式马达只有一个运动部件，无齿轮结构以非常低的转速运动，保证电梯长时间工作。

设备设计使用寿命达25年。

乘坐舒适感快速响应的马达和V³F驱动系统确保了电梯平稳、安静的启动、运行、停止和平层的精准。

确保乘客的安全和舒适。

空间节省通力EcoDisc碟式马达设计简洁紧凑，运行节能高效，通力小机房电梯仅仅需要很小的机房，由此降低了建筑的成本，并留出更多的可使用空间。

安装快捷高效通力EcoDisc碟式马达重量轻，结构紧凑，可以帮助提高工程效率，加快施工进度。

全球统一的技术平台通力是行业内唯一一个所有产品使用同一种曳引机技术的电梯公司。

通力MiniSpace有（小）机房电梯基于和通力MonoSpace无机房电梯同样的技术平台，在世界各地被广泛采用，得到了众多客户的认可。

本项目中所有有（小）机房电梯均采用通力EcoDisc碟式马达。

2、曳引机和控制柜位置轻质的 EcoDisc®碟式马达固定在机房钢梁上控制柜位于机房地面上与其他无齿轮电梯相比机房尺寸要求大大减小（速度小于等于s时，电梯机房的面积与井道截面积相同，即便是高速电梯，由于马达尺寸紧凑和重量小，而使得电梯机房的面积及机房地面的受力要求大大减少，这一点对于中低区的电梯来说尤其重要）二、通力MonoSpace无机房电梯1、产品设计理念革命性的电梯概念1996年，通力发明了EcoDisc永磁同步曳引机，同时通力无机房电梯作为世界上第一个切实可行和高效的无机房电梯诞生了。

通力电梯部分故障案例分析一、一台20K的电梯主板频报0003(超速)0036(运行时接触器释放)0101(驱动停止)故障.我更换了DRV,ADO,CCBS,读码器,CPU,及CPU与DRV和ADO连接排线,将接地线重新接了一次,把读码器上AB通道信号直接从随行电缆的备用线接到DRV板XC11端口5,6号线不经过CCBS了,而且将读码器到CCBS的连接线的AB通道两根电缆换成了屏蔽线.短接了所有的安全回路及门锁.我把轿厢照明电源关毕把1-77参数设为0运行时故障依旧. 此故障无规律,有时候一个小时出现2,3次,有时候2-3小时出现一次.请各位帮忙分析一下是什么原因,谢谢.故障:我确定配件都是好件,都是从在运行中正常的电梯上拆下来的.在测试电梯时我将外召拔掉了,而且将消防板拆掉,直接把XM13端口断接.故障依旧,DRV和CPU板的固定螺栓我也坚固了...故障依旧,DRV芯片换了吗？还有就是速度灯小于0.1m/s、大于0.3m/s灯是否在减速后闪烁,看看随行电缆布线是否和动力线平行布线，想办法分开试试,DRV芯片换过了没有用.可能行的方案1、把扁电缆的备用线全部接地。

2、控制柜里的接地端少，最好接地接在后面的白铁皮上。

3、变压器上的220v电源接控制柜内的501、502上，不用用户的零线。

4、控制柜的动力线和扁电缆始终分开敷设，避免缠绕。

解决：问题是四年前安装公司私自将制动电阻调换,电梯使有的是15KW变频器,可是现场是用的45欧,2KW的电阻.在天热的时候连续随机运行1个多小时后电阻值升至51欧.引起0036及0003故障后改为标准30欧,3KW电阻运行20多天无故障二、我们这有台奔克302的梯子，在换成西威异步变频器后，下行时一层一层的跑很正常，只要速度达到高速就会感觉有很大的共振。

请问该怎么解决？1.先监控下SIEI变频器高速运行时输出转速有没有超调？2.若转速正常，适当降低额定速度配合调整高速增益应该可以解决共振问题。

通力货梯解决方案—适用于各类楼宇以KONE 3000 TranSys™无机房电梯为平台采用已被证实的EcoDisc®技术—行业内唯一满足所有要求的电梯技术∍全球已售出超过90,000台由EcoDisc®驱动的电梯∍同步永磁轴向电机∍低摩擦的无齿轮结构KONE Access+388解决方案无机房货梯-为运货而设计∍最大载重2000公斤∍最大行程23米∍速度0.5米/秒∍层站数2-7层，贯通型最大12层站KONE Access+388解决方案无机房货梯-方便的运输方式∍自动中分双折门∍门与轿厢同宽∍精确的平层∍配置光幕保护系统KONE Access+388与液压梯比较液压货梯EcoDisc®碟式马达载重量（公斤/人数）2000/262000/26额定速度（米/秒）0.60.5马达功率（千瓦）286额定电流量（安培）5014.7启动电流（安培）11218主保险丝电流（安培）6316年能耗（千瓦时）*1104005800热损耗（千瓦） 5.8 1.9用油量（升）2400噪音（分贝）*27050-55最小机房面积（平方米）6无需机房*1以年启动100,000次估算*2距机器1米测量节能环保∍无需机房，减小空间，减少物料损耗∍节省能耗，节约50%的运行成本∍无需换油，对环境友好∍运行平稳，更适用于运送人员和易碎物品多样化的装潢专业设计的防撞护栏，简洁的荧光灯直接照明轿壁材料地板材料喷粉钢板印度银浮雕点银珠板专业设计的货梯--理想的运输工具！KONE Access+388解决方案。

通力电梯故障调试常见问题解决指南电梯的调试运行阶段，请务必在井道和轿厢内无人的情况下进行！以免有发生意外。

1. 机械安装、电气接线检查正确的各部件安装是保证电梯运行舒适的重要保证，门系统的安装、PAD感应器与插板的配合，终端开关架与撞弓的配合等。

严格遵照系统接线布线和正确接线，尤其是2. 编码器检查：安装稳固、使用屏蔽线，走线必须与动力线分槽布置，走独立的金属护管，编码器反馈的脉冲信号是实现精度控制的重要保证。

3. 电源检查：检查总线容量，三相五线制；电压波动在标准范围内。

4. 接地检查：检查地线PE 与各电源端子阻值应无穷大，检查所有电梯的电气部件的接线端子与控制柜进线PE地的电阻应尽可能小。

5.上电检查：对应图纸测量各控制电源电压；检查F5组参数设置与图纸各个点功能要求是否一致。

检查F0组、F1组、F6组、F8组参数设置是否符合本合同要求。

6. 检修试运行：检查各输入、输出信号、运行方向，编码器计数方向，通讯是否正常。

7. 门系统调试：手动调试门控制是否正常，开关门应流畅，关门不应有撞击，如有可以调整爬行速度或减速时间。

机械上要考虑门自复、门刀与每个门的门球的配合尺寸，保证每个厅门运行自如。

8. 快车调试：保证井到畅通，机械和电气各部件安装完成结束，无任何短接线；电气各接线及参数设置正确。

井道自学习；称重自学习；用主控板小键盘F1组功能或操作键盘F7测试功能，进入单层测试运行，观察运行状态和门系统是否按要求执行。

正确完毕后，再进行其他相关功能测试。

最后进行整机舒适性的调试。

除了调试手册上“故障诊断及对策”外，我们补充些常见问题解决指南。

1. 层高为2 层的电梯如何完成井道自学习？现场描述：电梯完成井道自学习后，可以进行高速运行，但重新上电后，NICE3000出现E35，无法进行高速运行。

问题原因：该电梯只有2层，井道自学习是在1楼平层开始的。

因此在进行井道自学习后，所得到平层插板脉冲数F4-05为0。

通⼒⾼速⼩机房电梯通⼒针对⾼层建筑的创新理念通⼒由于其技术上的领先和不断的创新⽽成为全球电梯、⾃动扶梯的领导者。

通⼒的每⼀次创新都把我们带到⼀个新的⾼度，使我们对极限垂直交通运输系统的认识更加接近于现实。

通⼒⾼速⼩机房电梯是专为⾼层建筑设计的⾼品质电梯系统。

它融合了⼈⼯智能、速度、舒适感、可靠性、安全性、空间优势、节能优势于⼀体。

在全球项⽬的规划和实际运⽤中证明通⼒⾼速⼩机房电梯系统把⾼端的技术和多样化的设计很好地融合在⼀起。

KONE innovation for high altitudes 通⼒是第⼀个为所有建筑提供⾼效、⽆齿轮电梯的公司。

在⾼层楼宇中意味着在低区、中区、⾼区中都可以100%采⽤同⼀种电梯技术。

通⼒⼩机房电梯仅仅需要⼀个很⼩的机房（位于井道顶部）。

这不但节省了建筑成本，⽽且美化了⼤楼的外观，更重要的是对于办公⼤楼，⼩机房技术使空间利⽤得到最优化。

同⼀电梯技术贯穿整个建筑One elevator technologythroughout the buildingKONE's rise to a leading global elevator and escalator company derives from a succession of industry firsts and technological innovations. Each new achievement has lifted us higher, bringing our visions of ultimate vertical transportation systems closer to reality.KONE MiniSpace TM is the ultimate high-performance elevator system dedicated the world's tallest buildings, offering a unique combination of intelligence, speed, ride comfort, reliability, safety, space and energy efficiency. The KONE MiniSpace TM blends advanced technology with design flexibility, backed up by our global project planning and implementation capabilities.KONE is the first elevator company to offer high-quality gearless elevators for all types of buildings. In tall buildings, this means 100% consistency throughout the building - same-generation elevator technology for low-, mid- and high-rise applications alike.KONE MiniSpace TM elevator platform needs only a small machine room (located above the shaft). This saves construction costs, enhancing the external appearance of the building. More important for office buildings, the small machine room optimizes building space.卓越的动能和性能-EcoDisc ?马达从1996年发布以来，⾰命性的永磁同步马达以其卓越的性能在全球数以万计的⽤户中赢得了信赖。
