下载文档原格式
实验十三聚氰胺-甲醛树脂的合成实验目的：通过合成三聚氰胺-甲醛树脂，了解其合成原理及应用。
实验原理：三聚氰胺是一种含有三个脲基的有机化合物，与甲醛反应后可以形成三聚氰胺-甲醛树脂。
这种树脂具有硬度高、抗化学性好、阻燃性强等特点，广泛应用于涂料、胶粘剂、绝缘材料以及模具等领域。
实验器材与试剂：1.三聚氰胺2.甲醛3.硫酸4.强碱（如氢氧化钠溶液）5.实验仪器：玻璃棒、烧杯、加热板、电子天平、漏斗、滤纸实验步骤：1.取一定量的三聚氰胺称重，记录其质量。
2.将三聚氰胺加入到烧杯中，再加入适量的硫酸，搅拌均匀。
3.在一个容量较大的容器中加入适量的甲醛，并将其搅拌均匀。
4.将烧杯中的三聚氰胺和硫酸溶液慢慢倒入甲醛溶液中，同时搅拌均匀。
5.继续搅拌一段时间，直至出现黏稠的胶状物。
6.将胶状物取出，放置在滤纸上除去多余的液体。
7.将胶状物放在加热板上加热，使其变为固体。
8.取出固体样品，切为所需形状。
9.观察样品的性质及应用。
实验注意事项：1.在操作过程中要做好个人防护，避免有害物质的直接接触。
2.操作中要遵守实验室的安全规定，切勿用手触摸化学试剂。
3.实验结束后，将实验器材彻底清洁干净，注意保持实验台面的整洁。
实验结果与分析：根据实验步骤，合成的三聚氰胺-甲醛树脂会形成固体物质，具有一定的硬度和强度。
通过对样品进行外观、性质的观察，可以了解其合成效果。
应用：三聚氰胺-甲醛树脂具有很广泛的应用领域1.涂料：三聚氰胺-甲醛树脂可以用作涂料的重要成分，增强涂料的硬度和抗化学性能。
2.胶粘剂：树脂的黏性使其成为一种理想的胶粘剂，用于粘接不同材料。
3.绝缘材料：该树脂具有良好的绝缘性能，可以用于电气绝缘材料的制备。
4.模具：三聚氰胺-甲醛树脂具有良好的硬度和耐磨性，可用于制作耐磨模具。
总结：通过实验，我们合成了三聚氰胺-甲醛树脂，并了解到了其合成原理及应用。
这种树脂具有硬度高、抗化学性好、阻燃性强等特点，广泛应用于涂料、胶粘剂、绝缘材料以及模具等领域。
实验六三聚氰胺/甲醛树脂的合成一、实验目的1.了解三聚氰胺/甲醛树脂的合成方法及层压板制备；2.了解溶液聚合和缩合聚合的特点。
二、实验原理三聚氰胺(M)-甲醛树脂(F)以及脲醛树脂通常称为氨基树脂。
三聚氰胺/甲醛树脂是由三聚氰胺和甲醛缩合而成。
缩合反应是在碱性介质中进行，先生成可溶性预缩合物：这些缩合物是以三聚氰胺的三羟甲基化合物为主，在PH值为8-9时，特别稳定。
进一步缩合（如：N-羟甲基和NH-基团的失水）成为微溶并最后变成不溶的交联产物。
如：三聚氰胺一甲醛树脂吸水性较低，耐热性高，在潮湿情况下，仍有良好的电气性能，常用于制造一些质量要求较高的日用品和电气绝缘元件。
三、主要仪器与试剂(1)仪器三颈瓶(250mL，1个)，搅拌器(1套)，温度计(2支)，回流冷凝管(1支)，滤纸（若干张），恒温浴(1套)，滴管(数支)，量筒(5mL或10mL，1支)，培养皿（1个）。
(2)试剂三聚氰胺(31.5g) ，甲醛水溶液(36%，50mL) ，乌洛托品(六亚甲基四胺，0.12g) ，三乙醇胺(0.15g，2-3滴) 。
四、流程图、实验步骤及现象(1)流程图(2)实验步骤及现象五、讨论1.三聚氰胺/甲醛树脂质量的主要因素在三聚氰胺/甲醛树脂形成过程中，原料摩尔比、反应介质的pH值、原材料质量以及反应终点控制等，都是影响树脂质量的重要因素。
(一)摩尔比的影晌三聚氰胺与甲醛的摩尔比影响反应速度和树脂性能。
摩尔比低，生成的羟甲基少，未反应的活泼氢原子就多，羟甲基和未反应的活泼氢原子之间，缩合失去一分子水，生成亚甲基键(一步反应)。
摩尔比高，生成的羟甲基多，羟甲基与羟甲基之间的反应是先缩合失去1分子水生成醚键，再进一步脱去1分子甲醛生成亚甲基键(两步反应)。
所以摩尔比愈高，树脂稳定性愈好，但游离醛含量也随之增高。
(二)pH值的影响三聚氰胺与甲醛反应时，介质pH值对树脂性能有很大影响，如反应开始就在酸性条件下反应，会立即生成不溶性的亚甲基三聚氰胺沉淀。

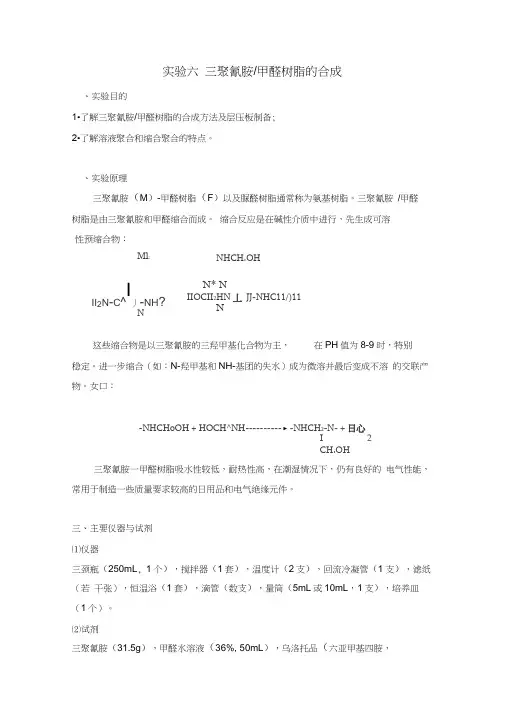

实验六 三聚氰胺/甲醛树脂的合成、实验目的1•了解三聚氰胺/甲醛树脂的合成方法及层压板制备; 2•了解溶液聚合和缩合聚合的特点。
、实验原理三聚氰胺（M ）-甲醛树脂（F ）以及脲醛树脂通常称为氨基树脂。
三聚氰胺 /甲醛 树脂是由三聚氰胺和甲醛缩合而成。
缩合反应是在碱性介质中进行，先生成可溶 NHCH.OHN* NIIOCII 2HN 丄 JJ-NHC11/)11N这些缩合物是以三聚氰胺的三羟甲基化合物为主， 在PH 值为8-9时，特别稳定。
进一步缩合（如：N-羟甲基和NH-基团的失水）成为微溶并最后变成不溶 的交联产物。
女口：-NHCHoOH + HOCH^NH---------- ► -NHCH 2-N- + 日心I 2 CH.OH三聚氰胺一甲醛树脂吸水性较低，耐热性高，在潮湿情况下，仍有良好的 电气性能，常用于制造一些质量要求较高的日用品和电气绝缘元件。
三、主要仪器与试剂 ⑴仪器三颈瓶（250mL , 1个），搅拌器（1套），温度计（2支），回流冷凝管（1支），滤纸（若 干张），恒温浴（1套），滴管（数支），量筒（5mL 或10mL ，1支），培养皿（1个）。
⑵试剂三聚氰胺（31.5g ），甲醛水溶液（36%, 50mL ），乌洛托品（六亚甲基四胺，性预缩合物：Ml :III 2N -C ^ 丿-NH ?N0.12g），三乙醇胺（0.15g, 2-3滴）四、流程图、实验步骤及现象 ⑴流程图（2）实验步骤及现象实验步骤实验现象1.预聚体的合成在一带电动搅拌器、回流冷凝管和温度 计的三颈瓶中分别加入50mL 甲醛溶液和0.12g 乌洛托品，搅拌，使之充分溶解，再在 搅拌下加入31.5g 三聚氰胺，继续搅拌5min 后，加热升温至80C 开始反应；在反应过程中可明显地观察到反 应体系由浊转清。
2.在反应体系转清后约30-40min 开始测沉淀 比。
当沉淀比达到2:2时，立即加入0.15g （2-3 滴）三乙醇胺，搅拌均匀后撤去热浴，停止反 应；从反应液中吸取2mL 样品，冷却 至室温，在搅拌下滴加蒸馏水，当 加入2mL 水后样品变浑浊，并且 经摇荡后不转清。
