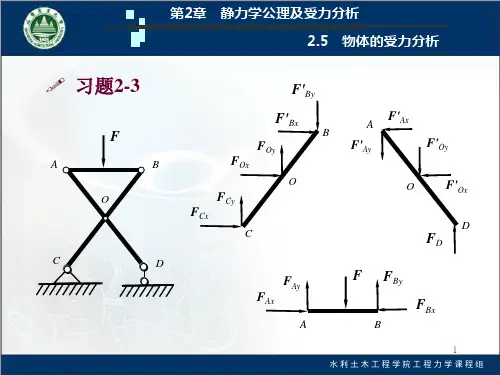

工程力学练习册学校学院专业学号教师姓名第一章静力学基础 1第一章静力学基础1-1 画出下列各图中物体A，构件AB，BC或ABC的受力图，未标重力的物体的重量不计，所有接触处均为光滑接触。

（a）（b）（c）2 第一章静力学基础（d）（e）（f）（g）第一章静力学基础 3 1-2 试画出图示各题中AC杆（带销钉）和BC杆的受力图（a）（b）（c）（a）4 第一章静力学基础1-3 画出图中指定物体的受力图。

所有摩擦均不计，各物自重除图中已画出的外均不计。

（a）第一章静力学基础 5 （b）（c）（d）6 第一章静力学基础（e）第一章静力学基础7 （f）（g）8 第二章 平面力系第二章 平面力系2-1 电动机重P=5000N ，放在水平梁AC 的中央，如图所示。

梁的A 端以铰链固定，另一端以撑杆BC 支持，撑杆与水平梁的夹角为30 0。

如忽略撑杆与梁的重量，求绞支座A 、B 处的约束反力。

题2-1图∑∑=︒+︒==︒-︒=PF F FF F F B A yA B x 30sin 30sin ,0030cos 30cos ,0解得: N P F F B A 5000===2-2 物体重P=20kN ，用绳子挂在支架的滑轮B 上，绳子的另一端接在绞车D 上，如第二章 平面力系 9图所示。

转动绞车，物体便能升起。

设滑轮的大小及轴承的摩擦略去不计，杆重不计，A 、B 、C 三处均为铰链连接。

当物体处于平衡状态时，求拉杆AB 和支杆BC 所受的力。

题2-2图∑∑=-︒-︒-==︒-︒--=030cos 30sin ,0030sin 30cos ,0P P F FP F F F BC yBC AB x解得: PF P F AB BC 732.2732.3=-=2-3 如图所示，输电线ACB 架在两电线杆之间，形成一下垂线，下垂距离CD =f =1m ，两电线杆间距离AB =40m 。

电线ACB 段重P=400N ，可近视认为沿AB 直线均匀分布，求电线的中点和两端的拉力。

——————————————工程力学习题——————————————第一章绪论思考题1) 现代力学有哪些重要的特征？2) 力是物体间的相互作用。

按其是否直接接触如何分类？试举例说明。

3) 工程静力学的基本研究内容和主线是什么？4) 试述工程力学研究问题的一般方法。

第二章刚体静力学基本概念与理论习题2-1 求图中作用在托架上的合力F R。

习题2-1图2-2 已知F 1=7kN ，F 2=5kN, 求图中作用在耳环上的合力F R 。

2-3 求图中汇交力系的合力F R 。

2-4 求图中力F 2的大小和其方向角α。

使 a )合力F R =1.5kN, 方向沿x 轴。

b)合力为零。

2习题2-2图(b)F 1F 1F 2习题2-3图(a )F 1习题2-4图2-5 二力作用如图，F 1=500N 。

为提起木桩，欲使垂直向上的合力为F R =750N ，且F 2力尽量小，试求力F 2的大小和α角。

2-6 画出图中各物体的受力图。

F 12习题2-5图(b)(a)(c)(d)AC2-7 画出图中各物体的受力图。

(f)(g) 习题2-6图(b)(a )DC2-8 试计算图中各种情况下F 力对o 点之矩。

(d)习题2-7图习题2-8图 P(d)(c)(a ) A2-9 求图中力系的合力F R 及其作用位置。

习题2-9图( a )1F 3 ( b )F 3F 2( c) 1F /m( d )F 32-10 求图中作用在梁上的分布载荷的合力F R 及其作用位置。

2-11 图示悬臂梁AB 上作用着分布载荷，q 1=400N/m ，q 2=900N/m, 若欲使作用在梁上的合力为零，求尺寸a 、b 的大小。

( a )q 1=600N/m2( b )q ( c )习题2-10图B习题2-11图第三章静力平衡问题习题3-1 图示液压夹紧装置中，油缸活塞直径D=120mm，压力p=6N/mm2，若α=30︒, 求工件D所受到的夹紧力F D。

第一章静力学的基本概念受力图第二章 平面汇交力系2-1解：由解析法，23cos 80RX F X P P Nθ==+=∑12sin 140RY F Y P P Nθ==+=∑故：22161.2R RX RY F F F N=+=1(,)arccos2944RYR RF F P F '∠==2-2解：即求此力系的合力，沿OB 建立x 坐标，由解析法，有123cos45cos453RX F X P P P KN==++=∑13sin 45sin 450RY F Y P P ==-=∑故： 223R RX RY F F F KN=+= 方向沿OB 。

2-3 解：所有杆件均为二力杆件，受力沿直杆轴线。

（a ） 由平衡方程有：0X =∑sin 300AC AB F F -=0Y =∑cos300AC F W -=0.577AB F W=（拉力）1.155AC F W=（压力）（b ） 由平衡方程有：0X =∑ cos 700AC AB F F -=0Y =∑sin 700AB F W -=1.064AB F W=（拉力）0.364AC F W=（压力）（c ） 由平衡方程有：0X =∑cos 60cos300AC AB F F -=0Y =∑sin 30sin 600AB AC F F W +-=0.5AB F W= (拉力)0.866AC F W=（压力）（d ） 由平衡方程有：0X =∑sin 30sin 300AB AC F F -=0Y =∑cos30cos300AB AC F F W +-=0.577AB F W= (拉力)0.577AC F W= (拉力)2-4 解：（a ）受力分析如图所示：由x =∑ 22cos 45042RA F P -=+15.8RA F KN∴=由Y =∑ 22sin 45042RA RB F F P +-=+7.1RB F KN∴=(b)解：受力分析如图所示：由x =∑3cos 45cos 45010RA RB F F P ⋅--=0Y =∑1sin 45sin 45010RA RB F F P ⋅+-=联立上二式，得：22.410RA RB F KN F KN==2-5解：几何法：系统受力如图所示三力汇交于点D ，其封闭的力三角形如图示所以：5RA F KN= （压力）5RB F KN=（与X 轴正向夹150度）2-6解：受力如图所示：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑ sin 0AC N F F W α+-=22221sin N F W G W G G α∴=-⋅=--2-7解：受力分析如图所示，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=0Y =∑sin 45sin 450CBRA F F '-=联立后，解得：0.707RA F P=0.707RB F P=由二力平衡定理0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为二力杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ⋅--=0Y =∑sin 30sin 600AB AC F F W +-=联立上二式，解得：7.32AB F KN=-（受压）27.3AC F KN=（受压）2-9解：各处全为柔索约束，故反力全为拉力，以D ，B 点分别列平衡方程（1）取D 点，列平衡方程由x =∑sin cos 0DB T W αα-=DB T Wctg α∴==（2）取B 点列平衡方程：由0Y =∑sin cos 0BDT T αα'-=230BD T T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑ sin cos cos 0BC DC CE F F F ααα--+=联立上二式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα⎛⎫=+⎪⎝⎭取E 为研究对象：由0Y =∑ cos 0NH CEF F α'-=CECE F F '= 故有：22cos 1cos 2sin cos 2sin NH P PF ααααα⎛⎫=+= ⎪⎝⎭2-11解：取A 点平衡：x =∑sin 75sin 750AB AD F F -=0Y =∑cos 75cos 750AB AD F F P +-=联立后可得： 2cos 75AD AB PF F ==取D 点平衡，取如图坐标系：x =∑cos5cos800ADND F F '-=cos5cos80ND ADF F '=⋅由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND AD P F F F KN'∴===⋅=2-12解：整体受力交于O 点，列O 点平衡由x =∑cos cos300RA DC F F P α+-=0Y =∑sin sin 300RA F P α-=联立上二式得：2.92RA F KN=1.33DC F KN=（压力）列C 点平衡x =∑405DC AC F F -⋅=0Y =∑ 305BC AC F F +⋅=联立上二式得： 1.67AC F KN=（拉力）1.0BC F KN=-（压力）2-13解：（1）取DEH 部分，对H 点列平衡x =∑05RD REF F '= 0Y =∑05RD F Q =联立方程后解得： 5RD F Q =2REF Q '=（2）取ABCE 部分，对C 点列平衡x =∑cos 450RE RA F F -=0Y =∑sin 450RB RA F F P --=且RE REF F '=联立上面各式得： 22RA F Q =2RB F Q P=+（3）取BCE 部分。

第一篇理论力学篇模块一刚体任务一刚体的受力分析（P11）一、简答题1．力的三要素是什么?两个力使刚体平衡的条件是什么？答：力的三要素，即力的大小、力的方向和力的作用点。

两个力使刚体处于平衡状态的必要和充分条件：两个力的大小相等，方向相反，作用在同一直线上。

2．二力平衡公理和作用与反作用公理都涉及二力等值、反向、共线，二者有什么区别？答：平衡力是作用在同一物体上，而作用力与反作用力是分别作用在两个不同的物体上。

3．为什么说二力平衡公理、加减平衡力系公理和力的可传性都只适用于刚体？答：因为非刚体在力的作用下会产生变形，改变力的传递方向。

例如，软绳受两个等值反向的拉力作用可以平衡，而受两个等值反向的压力作用就不能平衡。

4．什么是二力构件？分析二力构件受力时与构件的形状有无关系。

答：工程上将只受到两个力作用处于平衡状态的构件称为二力构件。

二力构件受力时与构件的形状没有关系，只与两力作用点有关，且必定沿两力作用点连线，等值，反向。

5．确定约束力方向的原则是什么?活动铰链支座约束有什么特点？答：约束力的方向与该约束阻碍的运动方向相反。

在不计摩擦的情况下，活动铰链支座只能限制构件沿支承面垂直方向的移动。

因此活动铰链支座的约束力方向必垂直于支承面，且通过铰链中心。

6．说明下列式子与文字的意义和区别：（1）12=F F ，（2）12F F =， （3）力1F 等效于力2F 。

答：若12=F F ，则一般只说明两个力大小相等，方向相反。

若12F F =，则一般只说明两个力大小相等，方向是否相同，难以判断。

若力1F 等效于力2F ，则两个力大小相等，方向和作用效果均相同。

7．如图1-20所示，已知作用于物体上的两个力F1与F2，满足大小相等、方向相反、作用线相同的条件，物体是否平衡？答：不平衡，平衡是指物体相对于惯性参考系保持静止或匀速直线运动的状态，而图中AC 杆与CB 杆会运动，两杆夹角会在力的作用下变大。

二、分析计算题1.试画出图1-21各图中物体A 或构件AB 的受力图（未画重力的物体重量不计，所有接触均为光滑接触）。

工程力学习题答案第一章静力学基础知识思考题：1. X ；2. V ;3. V ;4. V ;5. K 6. K 7. V ;8. V习题一1•根据三力汇交定理，画出下面各图中A 点的约束反力方向。

解：（a ）杆AB 在 A B 、C 三处受力作用。

u由于力p和uuv R B 的作用线交于点Q 如图（a ）所示，根据三力平衡汇交定理, 可以判断支座A 点的约束反力必沿 通过A 0两点的连线。

uP 3uvB 处受绳索作用的拉力uuv R B （b ）同上。

由于力交于0点，根据三力平衡汇交定理, 可判断A 点的约束反力方向如 下图（b ）所示。

的作用线 2.不计杆重，画出下列各图中 AB 杆的受力图。

uP 解：（a ）取杆AB 和E 两处还受光滑接触面约束。

约束力UJVN E uuvuuN A 和 N E，在A的方向分别沿其接触表面的公法线， 外，在 并指向杆。

其中力uuvN A 与杆垂直,通过半圆槽的圆心 Q力 AB 杆受力图见下图（a ）。

和C 对它作用的约束力 NBo------- r -------- —y —uuv N C铰销此两力的作用线必须通过（b ）由于不计杆重，曲杆 BC 只在两端受 故曲杆BC 是二力构件或二力体，和 B 、C 两点的连线，且B O两点的连线。

见图（d）.第二章力系的简化与平衡思考题：1. V ;2.＞；3. X ；4. K 5. V ;6.$7.＞；8. x ；9. V .1.平面力系由三个力和两个力偶组成， 它们的大小和作用位置如图示，长度单位为cm 求此力系向O 点简化的结果，并确定其合力位置。

uvR R 解：设该力系主矢为 R ，其在两坐标轴上的投影分别为Rx、y。

由合力投影定理有:。

4.梁AB 的支承和荷载如图, 小为多少？解：梁受力如图所示：2. 位置:d M o /R 25000.232 火箭沿与水平面成F ,100 0.6100 80 2000 0.5 580m 23.2cm,位于O 点的右侧。

《工程力学2习题解答》建筑1001班陈飞力学教研室编著1-2. 试求图示结构mm 和nn 两截面上的内力，并指出AB 和BC 两杆属何种基本变形。

解：（1）求约束反力：取杆AB 为研究对象∑∑∑=⨯-⨯==-+===0233 003 000BCABCAAN M N Y Y X X 解得：kN Y kN N A BC 1 2==（2）求m-m 截面内力：将杆AB 沿截面m-m 截开, 取左半部分kNm Y M kN Y Q A m-m A m m 11 1=⨯===-AB 杆发生弯曲变形。

（3）求n-n 截面内力：取杆BC 为研究对象，截开n-n 截面kN N N BC n n 2==-BC 杆发生拉伸变形1-3. 拉伸试件A 、B 两点的距离l 称为标距，在拉力作用下，用引伸仪量出两点距离的增量为Δl =5×10-2mm 。

若l 的原长为l =10cm ，试求A 、B 两点间的平均应变。

解：平均应变为42105100105Δ--⨯=⨯==l l m ε1-4. 图示三角形薄板因受外力而变形。

角点B 垂直向上的位移为0.03mm ，但AB和BC 仍保持为直线。

试求沿OB 的平均应变，并求AB 、BC 两边在B 点夹角的变化。

解：（1） 求OB 方向的平均线应变n4105.212003.0Δ120-⨯=====l l mmOA OB m ε （2）求AB 与BC 两边的角应变4105.2'22-⨯=-=OB AO arctg πγ2-1. 试求图示各杆1-1、2-2、3-3截面的轴力， 并作轴力图。

解: (a)（1）求约束反力kNR R X 500203040 0==-++-=∑（2）求截面1-1的轴力kNN NR X 500011==+-=∑（3）求截面2-2的轴力kNN NR X 10040 022==++-=∑（4）求截面3-3的轴力(a) (b)kNN NR X 2003040 033-==+++-=∑（5）画轴力图(b)（1）求截面1-1的轴力01=N（2）求截面2-2的轴力 PN4022==（3）求截面3-3的轴力PN P P NX 304 033==-+=∑（4）画轴力图2-2. 作用图示零件上的拉力P=38kN ，试问零件内最大拉应力发生于哪个横截面上？并求其值。

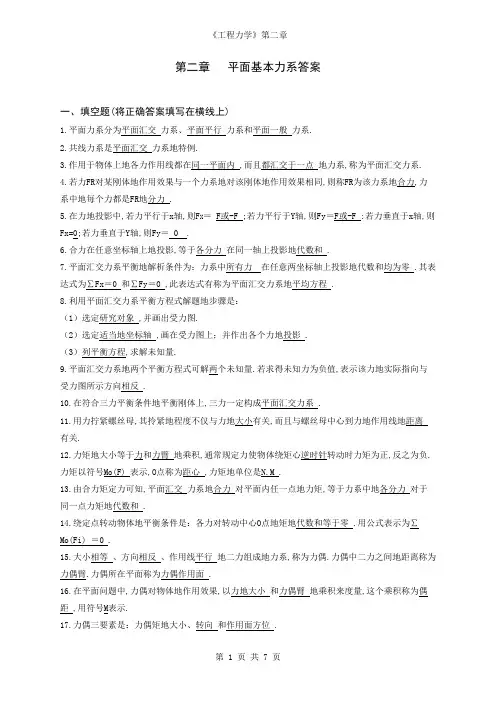

第二章平面基本力系答案一、填空题(将正确答案填写在横线上)1.平面力系分为平面汇交力系、平面平行力系和平面一般力系.2.共线力系是平面汇交力系地特例.3.作用于物体上地各力作用线都在同一平面内 ,而且都汇交于一点地力系,称为平面汇交力系.4.若力FR对某刚体地作用效果与一个力系地对该刚体地作用效果相同,则称FR为该力系地合力,力系中地每个力都是FR地分力 .5.在力地投影中,若力平行于x轴,则F X＝ F或-F ;若力平行于Y轴,则Fy＝F或-F :若力垂直于x轴,则Fx=0;若力垂直于Y轴,则Fy＝ 0 .6.合力在任意坐标轴上地投影,等于各分力在同一轴上投影地代数和 .7.平面汇交力系平衡地解析条件为：力系中所有力在任意两坐标轴上投影地代数和均为零 .其表达式为∑Fx＝0 和∑Fy＝0 ,此表达式有称为平面汇交力系地平均方程 .8.利用平面汇交力系平衡方程式解题地步骤是：（1）选定研究对象 ,并画出受力图.（2）选定适当地坐标轴 ,画在受力图上；并作出各个力地投影 .（3）列平衡方程,求解未知量.9.平面汇交力系地两个平衡方程式可解两个未知量.若求得未知力为负值,表示该力地实际指向与受力图所示方向相反 .10.在符合三力平衡条件地平衡刚体上,三力一定构成平面汇交力系 .11.用力拧紧螺丝母,其拎紧地程度不仅与力地大小有关,而且与螺丝母中心到力地作用线地距离有关.12.力矩地大小等于力和力臂地乘积,通常规定力使物体绕矩心逆时针转动时力矩为正,反之为负.力矩以符号Mo(F) 表示,O点称为距心 ,力矩地单位是N.M .13.由合力矩定力可知,平面汇交力系地合力对平面内任一点地力矩,等于力系中地各分力对于同一点力矩地代数和 .14.绕定点转动物体地平衡条件是：各力对转动中心O点地矩地代数和等于零 .用公式表示为∑Mo(Fi) ＝0 .15.大小相等、方向相反、作用线平行地二力组成地力系,称为力偶.力偶中二力之间地距离称为力偶臂.力偶所在平面称为力偶作用面 .16.在平面问题中,力偶对物体地作用效果,以力地大小和力偶臂地乘积来度量,这个乘积称为偶距 ,用符号M表示.17.力偶三要素是：力偶矩地大小、转向和作用面方位 .二、判断题（正确地打“√”,错误地打“×”）1.共线力系是平面汇交力系地特殊情形,但汇交点不能确定. （√）2.平面汇交力系地合力一定大于任何一个分力. （×）3.力在垂直坐标轴上地投影地绝对值与该力地正交分力大小一定相等. （√）4.力系在平面内任意一坐标轴上投影地代数和为零,则该力系一定是平衡力系. （×）5.只要正确地列出平衡方程,则无论坐标轴方向及矩心位置如何取定,未知量地最终计算结果总一致. （√）6.平面汇交力系地合力,等于各分力在互相垂直两坐标轴上投影地代数和. （×）7.力矩和力偶都是描述受力物体转动效果地物理量；力矩和力偶地含义和性质完全相同.( × )8.力对物体地转动效果用力矩来度量,其常用单位符号为N﹒m. （√）9.力矩使物体绕定点转动地效果取决于力地大小和力臂地大小两个方面. （×）10.同时改变力偶中力地大小和力偶臂长短,而不改变力偶地转向,力偶对物体地作用效果就一定不会改变. ( × ) 11.力偶矩地大小和转向决定了力偶对物体地作用效果,而与矩心地位置无关. （√）三.选择题（B ）1.平面汇交力系地合力一定等于________.A.各分力地代数和B.各分力地失量和C.零（A ）2.如图2—1所示地两个三角形,________是平衡力系.A.图aB.图bC.两个都不是（A ）3.力使物体绕定点转动地效果用_______来度量.A.力矩B.力偶矩C.力地大小和方向（C ）4.如图2—2所示中地______正确表示了力F对A点之矩Ma（F）2FL.（C ）5.力偶可以用一个_______来平衡.A.力B.力矩C.力偶（C ）6.力矩不为零件地条件是_______.A.作用力不等于零B.力地作用线不通过矩心C.作用力和力臂均不为零（C ）7.如图2—3所示地各组力偶中,两个力偶等效地是_______.（C ）8.为便于解题,力地投影坐标轴方向一般应按_______选取,且将坐标原点与汇交点重合.A. 水平或者铅垂B. 任意C. 尽量与未知力垂直或多数力平行四．简答题1.如图2—4所示地钢架,A、D两点上地力F1、F2地作用线交于B点,若在D点上加力F3,并使钢架平衡,则力F3地作用线一定通过哪一点?其指向如何?答:通过B点,由B点指向D点.因为在主动力F1地作用下,C点地运动趋势方向向上,根据三力平衡汇交定理可知F3地方向是由B点指向D点.2.如图2-5所示,刚体受两力偶(F1,F1’)和(F2,F2’)作用,其力多边形恰好闭合,刚体处于平衡状态吗?答:刚体不会平衡.因为刚体受力偶(F1,F1’)和(F2,F2’)作用产生顺时针方向转动.3.如图2-6中,半径为r地圆盘在力偶M=Fr地作用下转动,如在盘地r/2处加一力F’,且F’=2F,便可使圆盘得到平衡,说明力偶距可用一个力来平衡,对吗?答:不对.力偶距是由力F’对O点地产生地距相平衡地.4.按图2-7所示a.b两种不同地捆法(a＜β)吊起同一重物,哪种捆法易断?为什么?答:a图易断.计算起吊重物地钢丝绳强度时,应考虑起吊重物上升时地加速度,因为此时钢丝绳所受地拉力最大,应加上一定地安全系数.如图所示a＜120°且越小越好;当a=180时,钢丝绳受力无穷大,无法保证其工作地安全性.5.结合图2-8所示地实例说明里偶地等效性.答：力偶地等效性有：(1)只要保持力偶矩大小和转向不变,力偶可在其作用面内任意移动,而不改变其作用效应.(2)只要保持力偶距大小和转向不变,可以同时改变力偶中力地大小和力偶臂地长短,其作用效果不变.图中d1<d2,若F1×d2=F2×d1,只要F2>F1,丝锥地转动效应会保持不变.五．计算题1.如图2—9所示,已知：F1＝F2＝F3＝F4＝40N.试分别求出各力在X,Y轴上地投影.解:F1x＝F1·cos30°＝34.64NF1y ＝F1·cos30°＝20NF2x＝0F2y＝－F2＝－40NF3x＝－F3＝－40NF3y＝0F4x＝－F4·cos135°＝－28.28NF4y＝F4·cos45°＝28.28N2.试求图2—10所示中各力在X轴和Y轴上地投影.已知F1＝F2＝F4＝100N,F3＝F5＝150N,F6＝200N.解:F1x＝F1＝100NF1y＝0NF2x＝0NF2y＝F2＝100NF3x＝F3·cos30°＝129.9NF3y＝F3·cos60°＝75NF4x＝F4·cos60°＝50NF4y＝－F4·cos150°＝－86.6NF5x＝F5·cos60°＝75NF5y＝－F5·cos150°＝－129.9NF6x＝－F6·cos120°＝－100NF6y＝－F6·cos150°＝－173.2N3.试求图2—11所示中各力分别对O点和对A点地力矩.(用代数式表示)解：Mo(F1) ＝F1×1＝F1M A(F1) ＝－F1×1＝－F1Mo(F2) ＝－F2×2＝－2F2M A(F2) ＝－F2×4＝－4F2Mo(F3) ＝F3×0＝0M A(F3) ＝F3×1×sin45°＝0.707F3Mo(F4) ＝F4×3＝3F4M A(F4) ＝F4×4＝4F4Mo(F5) ＝F5×1.141＝1.141F5M A(F5) ＝－F5×1×sin45°＝－0.707F54.计算图2—12所示中力F对B点地力矩.已知F＝50N,la＝0.6m ,a＝30°.（a) M B(F) ＝F1·la＝30N·m（b) M B (F) ＝F 1·la·cosa ＝25.98N·m5.如图2—13所示矩形板ABCD 中,AB ＝100mm,BC ＝80mm,若力F ＝10N,a ＝30°.试分别计算力F 对A 、B 、C 、D 各点地力矩.解： ()0A M F N m =⋅()sin B M F F AB α=-∙∙1101005002N mm =-⨯⨯=-⋅ ()cos sin C M F F BC F AB αα=∙∙-∙∙31108010100192.822N mm =⨯⨯-⨯⨯=⋅ ()cos 0D M F F AD α=∙∙+31080692.82N mm =⨯⨯=⋅ 6. 如图2—15所示,已知：F ＝100N,La ＝80mm,Lb ＝15mm .试求力F 对点A 地力矩.解:(a) ()cos30sin 30A b a M F F l F l =-∙︒∙+∙︒∙ 311001510080 2.70122N m =-⨯⨯+⨯⨯=⋅ （b ）()cos 60sin 60A a b M F F l F l =∙︒∙+∙︒∙131008010015 5.29922N m =⨯⨯+⨯⨯=⋅7.如图2-15所示为拖拉机制动装置,制动时用力F踩踏板,通过拉杆CD而使拖拉机制动. 设F=100N,踏板和拉杆自重不计.求图示位置拉杆地拉力FD及铰链支座B地约束反力. 解:(1)取踏板ABC为研究对象由三力平衡定理可知:B点地约束反力FB通过汇交点O,如图所示以O点为坐标原点建立坐标系.(2)做投影Fx＝－F·cos135°＝－0.707F F Y＝－F·cos135°＝－0.707FF D x＝F D F DY＝0F B x＝－F B·cos135°＝－0.866F B F BY＝F B·cos60°＝0.5F B(3)列方程由ΣFix＝0 : Fx+F D x+F B x＝0由ΣFi Y＝0 : F Y+F DY+F BY＝0(4) 解方程解方程得到:F D＝193.2NF B＝141.2N。

（完整版）⼯程⼒学课后详细答案第⼀章静⼒学的基本概念受⼒图第⼆章平⾯汇交⼒系2-1解：由解析法，23cos 80RX F X P P N θ==+=∑12sin 140RY F Y P P N θ==+=∑故：22161.2R RX RY F F F N=+=1(,)arccos 2944RYR RF F P F '∠==o v v2-2解：即求此⼒系的合⼒，沿OB 建⽴x 坐标，由解析法，有123cos45cos453RX F X P P P KN ==++=∑o o13sin 45sin 450RY F Y P P ==-=∑o o故：223R RX RY F F F KN=+= ⽅向沿OB 。

2-3 解：所有杆件均为⼆⼒杆件，受⼒沿直杆轴线。

（a ）由平衡⽅程有：0X =∑sin 300AC AB F F -=o0Y =∑cos300AC F W -=o0.577AB F W=（拉⼒）1.155AC F W=（压⼒）（b ）由平衡⽅程有：0X =∑ cos 700AC AB F F -=o0Y =∑sin 700AB F W -=o1.064AB F W=（拉⼒）0.364AC F W=（压⼒）（c ）由平衡⽅程有：0X =∑cos 60cos300AC AB F F -=o o0Y =∑sin 30sin 600AB AC F F W +-=o o 0.5AB F W= (拉⼒)0.866AC F W=（压⼒）（d ）由平衡⽅程有：0X =∑sin 30sin 300AB AC F F -=o o0Y =∑cos30cos300AB AC F F W +-=o o0.577AB F W= (拉⼒)0.577AC F W= (拉⼒)2-4 解：（a ）受⼒分析如图所⽰：由x =∑ 22cos 45042RA F P -=+o15.8RA F KN∴=由0Y =∑22sin 45042RA RB F F P +-=+o7.1RB F KN∴=(b)解：受⼒分析如图所⽰：由x =∑cos 45cos 45010RA RB F F P ? --=o o0Y =∑sin 45sin 45010RA RB F F P ?+-=o o联⽴上⼆式，得：22.410RA RB F KN F KN==2-5解：⼏何法：系统受⼒如图所⽰三⼒汇交于点D ，其封闭的⼒三⾓形如图⽰所以：5RA F KN= （压⼒）5RB F KN=（与X 轴正向夹150度）2-6解：受⼒如图所⽰：已知，1R F G = ，2AC F G =由x =∑cos 0AC r F F α-=12cos G G α∴=由0Y =∑ sin 0AC N F F W α+-=22221sin N F W G W G G α∴=-?=--2-7解：受⼒分析如图所⽰，取左半部分为研究对象由x =∑cos 45cos 450RA CB P F F --=o o0Y =∑sin 45sin 450CBRA F F '-=o o联⽴后，解得：0.707RA F P=0.707RB F P=由⼆⼒平衡定理0.707RB CB CBF F F P '===2-8解：杆AB ，AC 均为⼆⼒杆，取A 点平衡由x =∑cos 60cos300AC AB F F W ?--=o o0Y =∑sin 30sin 600AB AC F F W +-=o o联⽴上⼆式，解得：7.32AB F KN=-（受压）27.3AC F KN=（受压）2-9解：各处全为柔索约束，故反⼒全为拉⼒，以D ，B 点分别列平衡⽅程（1）取D 点，列平衡⽅程由x =∑sin cos 0DB T W αα-=DB T Wctg α∴==（2）取B 点列平衡⽅程：由0Y =∑sin cos 0BDT T αα'-=230BD T T ctg Wctg KN αα'∴===2-10解：取B 为研究对象：由0Y =∑sin 0BC F P α-=sin BC PF α∴=取C 为研究对象：由x =∑cos sin sin 0BCDC CE F F F ααα'--=由0Y =∑ sin cos cos 0BC DC CE F F F ααα--+=联⽴上⼆式，且有BCBC F F '= 解得：2cos 12sin cos CE P F ααα=+取E 为研究对象：由0Y =∑ cos 0NH CEF F α'-=CECE F F '=Q 故有：22cos 1cos 2sin cos 2sin NH P P F ααααα??=+= ?2-11解：取A 点平衡：x =∑sin 75sin 750AB AD F F -=o o0Y =∑cos 75cos 750AB AD F F P +-=o o联⽴后可得： 2cos 75AD AB PF F ==o取D 点平衡，取如图坐标系：x =∑cos5cos800ADND F F '-=o ocos5cos80NDAD F F '=?oo由对称性及ADAD F F '=cos5cos5222166.2cos80cos802cos 75N ND ADP F F F KN '∴===?=o o o o o2-12解：整体受⼒交于O 点，列O 点平衡由x =∑cos cos300RA DC F F P α+-=o0Y =∑sin sin 300RA F P α-=o联⽴上⼆式得：2.92RA F KN=1.33DC F KN=（压⼒）列C 点平衡x =∑405DC AC F F -?=0Y =∑ 305BC AC F F +?=联⽴上⼆式得： 1.67AC F KN=（拉⼒）1.0BC F KN=-（压⼒）2-13解：（1）取DEH 部分，对H 点列平衡x =∑05RD REF F '= 0Y =∑05RD F Q =联⽴⽅程后解得： 5RD F Q =2REF Q '=（2）取ABCE 部分，对C 点列平衡x =∑cos 450RE RA F F -=o0Y =∑sin 450RB RA F F P --=o且RE REF F '=联⽴上⾯各式得： 22RA FQ =2RB F Q P=+（3）取BCE 部分。

工程力学（第2版）第2章 平面力系题库：主观题（1-10）道 + 计算题（11-36）道 + 填空题（37-52）道 + 选择题（53-69）道 + 判断题（70-85）道 一、主观题2-1 如何利用几何法和解析法求平面汇交力系的合力？答案：利用几何法时，可根据力的平行四边形法则或作力多边形得到合力；利用解析法时，可先求Rx x Ry y F F F F ⎧=⎪⎨=⎪⎩∑∑，进而得到()()()()cos ,,cos ,RRx Ry x y R Rx R R Ry RF F F F F F i F F F j F F ⎧=+=+⎪⎨⎪==⎩∑∑ 知识点：2.1节 参考页：P19-P20 学习目标：1 难度：12-2 指出思考题2-2图的各图中，哪个是力系的合力？答案：图（a ），1F 是合力；图（b ），合力为零；图（c ），2F 是合力。

知识点：2.1节 参考页：P19-P20 学习目标：1 难度：22-3 用解析法求合力时，若选不同的直角坐标轴，所得的合力是否相同？答案：当选择不同的坐标轴时，所得力的投影不同，但合力的大小和方向是相同的。

知识点：2.1节 参考页：P20 学习目标：1 难度：22-4 已知某一平面一般力系向A 点简化得到的主矢50 N AF '=，主矩20 N m A M =⋅，试求原力系向B 点简化结果。

其中20 mm AB =。

答案：50 N BA F F ''==0350cos302010 N m A B M F -⎛⎫'=⨯⨯=⋅ ⎪⎝⎭()20 N m A B A B M M M F ⎛⎫'=+=+⋅ ⎪⎝⎭知识点：2.3节参考页：P24 学习目标：3 难度：22-5 思考题2-5图所示力F 和力偶,F F ⎛⎫''' ⎪⎝⎭对轮的作用有何不同？设轮轴静止，2F F F '''=-=。

工程力学复习题参考的答案 天津大学1、利用对称性，计算下图所示各结构的内力，并绘弯矩图。

解：取半结构如图(a)所示，为2次超静定结构。

再取半结构的基本体系如图(b)所示，基本方程为1111221P 2112222P 00X X X X δδ∆δδ∆++=⎧⎪⎨++=⎪⎩ 系数和自由项分别为119EIδ=，1221552EIδδ==，223613EIδ=，1P 13603EI ∆=，2P 1900EI∆=解得17.04kN X =-，214.18kN X =-。

原结构弯矩图如图(f)所示。

C BA10kN/m4m3m4mCBA10kN/m2X1X1X=1112X=133710kN/m80807.04202030.4230.4230.4230.4226.326.31(b) 基本体系M图(c)(a) 半结构PM(e)M图(kN·m)(f)2M图(d)图(kN·m)2、用结点法或截面法求图示桁架各杆的轴力。

解：（1）判断零杆（12根）。

（2）节点法进行内力计算，结果如图。

3、分析如图所示体系的几何构造。

解：从A点开始依次去掉二元体，可知为几何不变体系且无多余约束。

4、试求图示刚架在水压力作用下C、D两点的相对水平位移，各杆EI为常数。

解：（1）作荷载作用下弯矩图：在C、D两点加一对反向的单位水平力，并作弯矩图如下：则：5、某条形基础，宽B=2m ，埋深d=1m 。

基底附加压力p=100kPa ，基底至下卧层顶面的距离Z=2m ，下卧层顶面以上土的重度3/20m kN =γ，经修正后，下卧层地基承载力设计值kPa f 110=，扩散角 22=θ，试通过计算，验算下卧层地基承载力是否满足要求？（4.0tan =θ） 解：kPa d cz 60203)2(=⨯=⨯+=γσ kPa Z b b p z 6.554.02222100tan 20=⨯⨯+⨯=⨯+⨯=θσf kPa z cz >=+=+6.115606.55σσ，故不能满足要求。

范钦珊教育教学工作室FAN Qin-Shan’s Education & Teaching StudioeBook工程力学习题详细解答（教师用书）(第2章)2006-12-18第2章 力系的简化2－1 由作用线处于同一平面内的两个力F 和2F 所组成平行力系如图所示。

二力作用线之间的距离为d 。

试问：这一力系向哪一点简化，所得结果只有合力，而没有合力偶；确定这一合力的大小和方向；说明这一合力矢量属于哪一类矢量。

解：由图(a),假设力系向C 点简化所得结果只有合力，而没有合力偶，于是，有∑=0)(F C M ，02)(=⋅++-x F x d F ，d x =∴，F F F F =-=∴2R ， 方向如图示。

合力矢量属于滑动矢量。

2－2 已知一平面力系对A (3，0)，B (0，4)和C (－4.5，2)三点的主矩分别为：M A 、M B 和M C 。

若已知：M A ＝20 kN.m 、M B ＝0和M C ＝－10kN.m,求：这一力系最后简化所得合力的大小、方向和作用线。

解：由已知M B = 0知合力F R 过B 点；由M A = 20kN ·m ，M C = -10kN ·m 知F R 位于A 、C 间，且 CD AG 2=（图（a ）） 在图（a ）中： 设 OF = d ，则 θcot 4=dCD AG d 2)sin 3(==+θ （1） θθsin )25.4(sin d CE CD -==（2）即 θθs i n )25.4(2s i n)3(dd -=+ d d -=+93 3=d∴ F 点的坐标为（-3, 0） 合力方向如图（a ），作用线如图过B 、F 点； 34tan =θ 8.4546sin 6=⨯==θAG8.4R R ⨯=⨯=F AG F M Ak N 6258.420R ==F 即 )k N 310,25(R =F作用线方程：434+=x y讨论：本题由于已知数值的特殊性，实际G 点与E 点重合。

第一篇理论力学篇模块一刚体任务一刚体的受力分析（P11）一、简答题1．力的三要素是什么?两个力使刚体平衡的条件是什么？答：力的三要素，即力的大小、力的方向和力的作用点。

两个力使刚体处于平衡状态的必要和充分条件：两个力的大小相等，方向相反，作用在同一直线上。

2．二力平衡公理和作用与反作用公理都涉及二力等值、反向、共线，二者有什么区别？答：平衡力是作用在同一物体上，而作用力与反作用力是分别作用在两个不同的物体上。

3．为什么说二力平衡公理、加减平衡力系公理和力的可传性都只适用于刚体？答：因为非刚体在力的作用下会产生变形，改变力的传递方向。

例如，软绳受两个等值反向的拉力作用可以平衡，而受两个等值反向的压力作用就不能平衡。

4．什么是二力构件？分析二力构件受力时与构件的形状有无关系。

答：工程上将只受到两个力作用处于平衡状态的构件称为二力构件。

二力构件受力时与构件的形状没有关系，只与两力作用点有关，且必定沿两力作用点连线，等值，反向。

5．确定约束力方向的原则是什么?活动铰链支座约束有什么特点？答：约束力的方向与该约束阻碍的运动方向相反。

在不计摩擦的情况下，活动铰链支座只能限制构件沿支承面垂直方向的移动。

因此活动铰链支座的约束力方向必垂直于支承面，且通过铰链中心。

6．说明下列式子与文字的意义和区别：（1）12=F F ，（2）12F F =， （3）力1F 等效于力2F 。

答：若12=F F ，则一般只说明两个力大小相等，方向相反。

若12F F =，则一般只说明两个力大小相等，方向是否相同，难以判断。

若力1F 等效于力2F ，则两个力大小相等，方向和作用效果均相同。

7．如图1-20所示，已知作用于物体上的两个力F1与F2，满足大小相等、方向相反、作用线相同的条件，物体是否平衡？答：不平衡，平衡是指物体相对于惯性参考系保持静止或匀速直线运动的状态，而图中AC 杆与CB 杆会运动，两杆夹角会在力的作用下变大。

二、分析计算题1.试画出图1-21各图中物体A 或构件AB 的受力图（未画重力的物体重量不计，所有接触均为光滑接触）。

工程力学课后题答案2习题解答第二章汇交力系第二章汇交力系习题 2.1 在刚体的A点作用有四个平面汇交力。

其中F,2kN，F=3kN，F=lkN， F=2.5kN，1234方向如题2.1图所示。

用解析法求该力系的合成结果。

题2.1图0000FXFFFFKN,,，,,,cos30cos45cos60cos451.29解 ,Rx14230000FYFFFFKN,,,，,,sin30cos45sin60cos452.54 ,Ry142322 FFFKN,，,2.85RRxRyFRy0 (,)tan63.07，,,FXarcRFRx2.2 题2.2图所示固定环受三条绳的作用，已知F,1kN，F=2kN，F=l.5kN。

求该力系的123合成结果。

F1F2F3解:2.2图示可简化为如右图所示0FXFFKN,,，,cos602.75 ,Rx230FYFFKN,,,,,sin600.3 ,Ry1322 FFFKN,，,2.77RRxRyFRy0 (,)tan6.2，,,,FXarcRFRx7习题解答第二章汇交力系 2.3 力系如题2.3图所示。

已知:F,100N，F=50N，F=50N，求力系的合力。

123F1F2F3 解:2.3图示可简化为如右图所示800 ，,,,,BACarctan5360FXFFKN,,,,cos80, ,Rx32FYFFKN,,，,sin140, ,Ry1222 FFFKN,，,161.25RRxRyFRy0 (,)tan60.25，,,FXarcRFRx ,2.4 球重为W,100N，悬挂于绳上，并与光滑墙相接触，如题2.4 图所示。

已知，,,30试求绳所受的拉力及墙所受的压力。

F拉F推OW题2.4图解:2.4图示可简化为如右图所示XFF,,,sin0, ,拉推YF,,,cosW0, ,拉？,,FF115.47N57.74N，拉推墙所受的压力F=57.74N ？2.5 均质杆AB重为W、长为 l ，两端置于相互垂直的两光滑斜面上，如题2.5图所示。

D o n e (略)2−1分别用几何法和解析法求图示四个力的合力。

已知力F 3水平，F 1=60N ，F 2=80N ，F 3=50N ，F 4=100N 。

解： (一) 几何法用力比例尺，按F 3、F 4、F 1、F 2的顺序首尾相连地画出各力矢得到力多边形abcde ，连接封闭边ae 既得合力矢F R ，如图b 所示。
