数控铣床的基本操作数控铣床是一种高精度、高效率的自动化加工设备，它能够以数字化程序来控制工件加工，常被用于钢铁、汽车、航空、航天等领域中的零件制造。
本文将介绍数控铣床的基本操作流程和步骤，以帮助读者更好地了解和使用数控铣床。
一、准备工作在使用数控铣床前，需要进行一系列准备工作，包括清洁数控铣床，检查并更换刀具，校准机床，安装工件等。
接下来我们详细介绍一下这些准备工作。
1. 清洁数控铣床清洁是使用数控铣床之前的必要步骤。
首先需要清洁加工台面，清除表面的污垢和碎屑。
其次，需要清洗铣床的滑动导轨，卡盘等零部件，确保各个部件都干净无尘。
2. 检查和更换刀具数控铣床的刀具极易磨损并且不易修复，因此需要经常检查并及时更换。
检查时需要注意刀片的弯曲、损坏、生锈、锋利程度等问题，并选择恰当的刀具进行更换。
3. 校准机床对于每次加工任务，都需要进行机床校准。
目的是保证机床能够按照预定的程序进行加工操作。
校准过程中需要检查和校准铣刀的精度和轴线位置等参数。
4. 安装工件在加工过程中，需要将待加工的工件安装在加工台面上，并调整好位置和角度，确保其符合加工要求。
二、加工操作经过以上准备操作之后，就可以开始进行正式加工操作。
下面我们介绍一下数控铣床的加工操作流程和步骤。
1. 加工程序准备在开始加工任务之前，需要先编写加工程序。
编写的程序需要清楚明确，包括工件形状、尺寸、切削条件等参数。
可以通过CAD软件进行编程，或者手动编写G代码。
2. 数控铣床程序设置将程序导入到数控铣床中，设置相关的加工参数和程序流程。
这些参数包括刀具半径、工作速率、加工深度、工序顺序等。
3. 开始加工调整好加工台面和刀具，执行程序，开始加工。
加工过程中，需要关注各种参数，比如切削速度、进给量、负载压力等，调节加工参数，确保加工质量。
4. 结束加工加工完成后，需要清洁加工表面，卸下工件，并关闭数控铣床。
同时需要检查工件的尺寸和表面质量是否符合要求。
对于未合格的工件，可以进行重新加工或者修复。
模块一数控铣床基本操作实训课题1 功能键的使用图1－2机械面板MDI面板各个功能键的作用如表1－1：者往回移动。
光标以小的单位往回移动。
↓：这个键用于将光标向下或者向前移动。
光标以大的单位向前移动。
↑：这个键用于将光标向上或者往回移动。
光标以大的单位往回移动。
表1－1MDI面板功能键的作用机械面板各个功能键的作用如表1－2：：表1－2机械面板各个功能键的作用实训项目：1、机床开机：操作步骤：¤第一步接通机床电源；¤第二步机床通电；¤第三步开启压力开关；¤第四步启动系统电源。
2、机床回参考点操作步骤：¤第一步“方式选择”选钮指向“回参考点”；¤第二步“轴选择”选“Z”，Z轴指示灯亮；¤第三步按“轴移动”“＋”向，主轴头向上移动，当机床回零后，“参考点”对应的“Z”上方指示灯亮；¤第四步“轴选择”选“X”，X轴指示灯亮；¤第五步按“轴移动”“—”向，工作台沿X轴负向移动，当机床回零后，“参考点”对应的“X”上方指示灯亮；¤第六步“轴选择”选“Y”，Y轴指示灯亮；¤第七步按“轴移动”“＋”向，工作台沿Y轴正向移动，当机床回零后，“参考点”对应的“Y”上方指示灯亮；注意：¤不是每次回参考点都能顺利实现，当系统报警显示不能回参考点时，应重新进行回零操作。
¤当超程时，需要解除报警，具体操作：按住“方式选择”选钮指向“JOG”，“轴向选择”选择对应已超程的轴，“超程解除”按钮，按“轴移动”对应的超程反方向移动工作台。
¤为保证安全，应先保证“Z”轴先回参考点。
¤回参考点时，“快速/手轮倍率按键”功能同时起作用。
3、手轮移动工作台操作步骤：¤第一步机床回零；¤第二步“方式选择”旋钮指向“手轮”；¤第三步“主轴、进给保持旋钮”旋钮指向“进给I”位；¤第四步“轴选择”选“X”，X轴指示灯亮；¤第五步“快速/手轮倍率按键”选定“100μm”档位；¤第六步顺时针旋转手轮，移动工作台沿X正向移动至中间位置；¤第七步“轴选择”选“Y”，Y轴指示灯亮；¤第八步逆时针旋转手轮，移动工作台沿Y负向移动至中间位置；¤第九步“轴选择”选“Z”，Z轴指示灯亮；¤第十步逆时针旋转手轮，移动主轴沿Z负向移动至适当位置；¤第十一步“快速/手轮倍率按键”选定不同档位，重复1－10步骤。

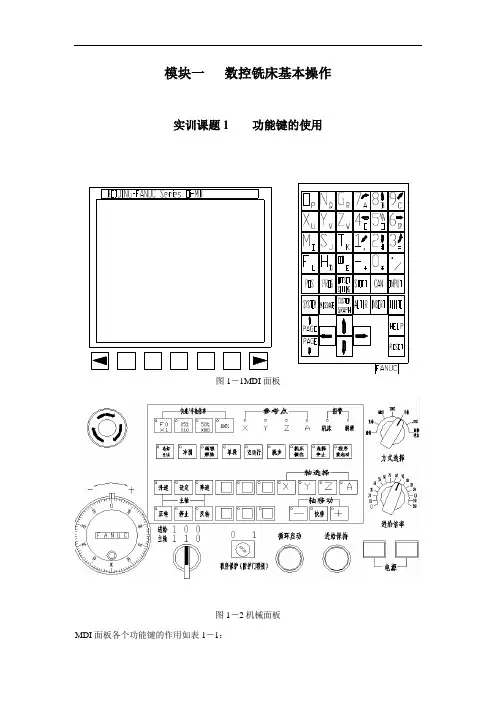

模块一数控铣床基本操作实训课题1 功能键的使用图1－1MDI面板图1－2机械面板MDI面板各个功能键的作用如表1－1：名称详细说明复位键 REST按下这个键可以使CNC复位或者取消报警帮助键 HELP 当对MDI键的操作不明白时，按下这个键可以获得帮助（帮助功能)软键画面转换软键用来转换画面根据不同的画面，其它软键有不同的功能。
软键功能显示在屏幕的底端。
地址和数字键 N、4←按下这些键可以输入字母，数字或者其它字符。
切换键 SHIFT在该键盘上，有些键具有两个功能。
按下<SHIFT>键可以在这两个功能之间进行切换。
当一个键右下脚的字母可被输入时，就会输入键 INPUT 当按下一个字母键或者数字键时，再按该键数据被输入到缓冲区，并且显示在屏幕上。
要将输入缓冲区的数据拷贝到偏置寄存器中等到，按下INPUT键。
这个键与软键中的[INPUT]键是等效的。
取消键 CAN 按下这个键删除最后一个进入输入缓冲区的字符或符号。
当键输入缓冲区后显示为：>N001X100Z_当按下CAN键时，Z被取消并且显示如下：>N001X100_ 程序编辑键ALT、INSERT、DELETE按下如下键进行程序编辑：ALTER：替换、INSERT：插入、DELETE：删除功能键POS、PROG按下这些键，切换不同功能的显示屏幕。
光标移动键有四种不同的光标移动键。
→：这个键用于将光标向右或者向前移动。
光标以小的单位向前移动。
←：这个键用于将光标向左或者往回移动。
光标以小的单位往回移动。
↓：这个键用于将光标向下或者向前移动。
光标以大的单位向前移动。
↑：这个键用于将光标向上或者往回移动。
光标以大的单位往回移动。
翻页键用于将屏幕显示的页面向下翻页。
用于将屏幕显示的页面往回翻页。
表1－1MDI面板功能键的作用机械面板各个功能键的作用如表1－2：：按键、旋钮详细说明急停按钮：紧急情况下按下开关机床停止一切运动。
快速/手轮倍率按键：确定快进时机床运动速度倍率，分别为默认速度的1％、25％、50％、100％。
数控铣床的基本操作方法
数控铣床的基本操作方法如下：
1. 首先，将工件固定在铣床工作台上，并采用合适的夹具进行夹紧，以确保工件在加工过程中不会移动。
2. 打开数控铣床的电源开关，并确保各个操作面板的电源开关处于打开状态。
3. 打开数控铣床的数控系统，并将加工程序加载到数控系统中。
可以使用U盘、光盘等外部设备加载程序，也可以通过网络传输。
4. 根据加工程序的要求，设置数控铣床的各项参数。
这些参数包括切削速度、切削深度、切削宽度等。
可以通过数控系统的操作界面进行设置。
5. 进行刀具的预热和刀具的换刀操作。
确保刀具安装正确，并且刀具的贴合度适当。
6. 在数控系统的操作界面上选择加工程序，并选择相应的工艺参数。
可以根据需要进行调整。
7. 进行加工操作前，可以进行手动操作，通过手动操作界面控制数控铣床的各个轴线运动，调整刀具位置和工件位置。
8. 根据加工程序的要求，选择合适的加工模式，可以选择单段加工、连续加工、循环加工等。
9. 开始加工操作，在数控系统的操作界面上点击开始按钮，数控铣床将按照加工程序的要求进行加工操作。
10. 监控加工过程，注意观察加工质量和加工速度，及时调整加工参数和刀具。
11. 加工完成后，关闭数控铣床的电源开关，并进行必要的清理和维护工作。
以上就是数控铣床的基本操作方法，具体的操作流程还需要根据不同的数控铣床型号和加工要求进行调整。
在实际操作中，还需要注意安全事项，并严格按照相关操作规程进行操作。
数控铳床的基本操作（三菱西门子802S系统）
项目一
项目一
项目名称 安全规范与机床面板的基本操作 学习时间
20课时 子项目名称 SIEMENS 系统面板的基本操作
学习时间 5课时 任务1开机与回零
操作步骤：第一步，打开墙壁上总开关f 第二步，床身后方的机床开关f 第三步，系统面板旁（上）的系统开关一第四步急停开f 第五步观察各轴是否有足够的运动距离f 第六步（各轴有足够的运动距离条件下）X 、Y 、Z 各轴回零。
回零操作步骤：比如X 回零（其它轴类同），第一步，在回零模式T 第二步，按X+方向不放，直到回零指示灯灯亮。
任务2刀补与对刀参数的填入数控系统
参数
一第二步，按&匚卜软键；一 新刀具 - —
第四步，按.I —3,软键第五步，输
100代表铳刀；一
输刀补操作步骤: 搜索
学习内容 新建刀具
:回
操作步骤：第一步，按W 1键;
第一步, 回
按三
参数 第二步，按等匚）软键；一
第三步，按甘一⅛⅜;f
项目一
4、余料的分析与编程
（只作参考）
分析图纸，能够确定刀具直径选12mm,先确定走刀路线，下列的走刀路线，在CAD 软件中，能够看到余料有三块，解决办法1-2-3与5f6两个走刀路线能够把余料去
除（另一个余料用走直线去除）：
44.50
学习内容。
项目一项目一项目一子项目名称数控系统面板的基本操作学习时间2学时学习容任务2 对刀以及刀补与对刀参数的填入数控系统的操作方法置疑：怎样把对刀算得数据填入数控系统？怎样把D填入数控系统？1）MITSUBISHI系统操作步骤：填刀补：第一步，按键→第二步，填（D1=10）刀补→第三步，按键在算好工件坐标系原点在机械坐标系的坐标后，把X、Y、Z三个数值填到数控系统的操作。
填对刀参数（这里填到G54当中）：第一步，按键→第二步，按键→第三步，按软键→第四步，输对刀参数第五步，按键练习：每人在数控仿真系统里面做一遍，然后到实训中心去操作一遍。
项目一项目名称安全规与铣床面板的基本操作学习时间20课时子项目名称数控系统面板的基本操作学习时间2学时学习容任务2 对刀以及刀补与对刀参数的填入数控系统的操作方法MITSUBISHI系统操作步骤：填刀补：第一步，按键→第二步，填（D1=10）刀补→第三步，按键填对刀参数（这里填到G54当中）：第一步，按键→第二步，按键→第三步，按软键→第四步，输对刀参数第五步，按键任务3程序的新建操作步骤：项目一学习容第一步，按键→第二步，选编辑模式，如图；第三步，按软键；→第四步，录程序容，输完按键任务4 程序的修改操作步骤：第一步，按键；→第二步，选编辑模式，如图第三步，按软键；→第四步，输要改的程序名，如；→第五步，按键。
任务5 程序的删除操作步骤：第一步，按键；→第二步，按软键；第三步，输程序，123为程序名；→第四步，按键任务6 程序的呼叫如：有操作面板按键记不清楚的，查看《数控仿真技术实用教程》P179页项目一项目名称安全规与机床面板的基本操作学习时间20课时项目一项目一项目一项目二项目二4、余料的分析与编程（只作参考）分析图纸，可以确定刀具直径选12mm，先确定走刀路线，以下的走刀路线，在CAD软件中，可以看到余料有三块，解决办法1→2→3和5→6两个走刀路线可以把余料去除（另一个余料用走直线去除）：学习容项目二项目名称外轮廓的铣削学习总时间20学时子项目名称实践操作学习时间14课时学习容加工图纸：刀削用量的选择转速:n=318Vc/d；进给速度：V f =fz·Z·n（fz取0.05,Z为4齿）背吃刀量：a p =2.5 mm注意：先确定走刀路线，再确定下刀点，算基点坐标，背吃刀量不可过大。
数控铣床编程与操作实训指导书课题一数控铣床程序编辑及基本操作一.实训目的1.了解数控铣削的安全操作规程2.掌握数控铣床的基本操作及步骤3.熟练掌握数控铣床操作面板上各个按键的功用及其使用方法。
4.对操作者的有关要求5.掌握数控铣削加工中的基本操作技能6.培养良好的职业道德二.实训内容1.安全技术（课堂讲述）2.数控铣床的操作面板与控制面板（现场演示）3.数控铣床的基本操作①数控铣床的启动和停止: 启动和停止的过程②数控铣床的手动操作: 手动操作回参考点、手动连续进给、增量进给、手轮进给③数控铣床的MDA运行: MDA的运行步骤④数控铣床的程序和管理⑤加工程序的输入练习三.实训设备1.GSK928数控铣床8台、GSK980数控铣床6台四.实训步骤1.开机、关机、急停、复位、回机床参考点、超程解除操作步.⑴机床的启动（2）关机操作步骤（3）回零（ZERO）（4）急停、复位（5）超程解除步骤2.手动操作步骤（1）点动操作（2）增量进给（3）手摇进给（4）手动数据输入MDA操作（5）对刀操作（现场演示）3.程序编辑（1）编辑新程序（2）选择已编辑程序4.程序运行（1）程序模拟运行（2）程序的单段运行（3）程序自动运行5.数据设置（1）刀偏数据设置（2）刀补数据设置（3）零点偏置数据设定（4）显示设置（5）工作图形显示五.注意事项1.操作数控铣床时应确保安全。
包括人身和设备的安全2.禁止多人同时操作机床3.禁止让机床在同一方向连续“超程”六.实训思考题1.简述数控铣床的安全操作规程.2.机床回零的主要作用是什么？3.机床的开启、运行、停止有那些注意事项？4.写出对刀操作的详细步骤。
七.实训报告要求实训报告实际上就是实训的总结。
对所学的知识、所接触的机床、所操作的内容加以归纳、总结、提高。
1.实训目的2.实训设备3.实训内容4.分析总结在数控铣床上进行启动、停止、手动操作、程序的编辑和管理及MDI运行的步骤。
数控铣床基本操作数控铣床是目前工业生产中普遍使用的金属加工设备，通过预先编写好的程序指挥电脑控制铣刀沿着特定路径进行切削加工。
其加工精度高，效率大大提升。
本文将介绍数控铣床的基本操作步骤。
一、开机将控制台上的开关置于“ON”位置，等待主轴及其他机床部件启动，通常需要等待一段时间才能操作。
二、件零界面打开相应的加工程序，进入件零界面，确认操作台上的工件夹紧装置已夹紧工件。
三、刀具预备按照预定的加工程序选择刀具，安装到刀柄上。
选择合适的工具后，进行零点预置操作。
将工具插入卡格内，对其重新设定零点。
四、各轴回归将控制台上的轴选钮选择所需要进行调整的轴，使用手柄调节轴的位置，对其进行回归。
五、调整坐标通过控制面板上的编辑坐标功能，来进行坐标系轴向的调整。
将坐标值调整到指定数值。
六、手动操作有时需要进行手动操作，以进行协调调整或测试加工效果等。
在此情况下，可以选择手动操作模式，执行加工程序完成拟定的操作步骤。
七、编写加工程序数控铣床加工的特点之一是事先编写好加工程序，使用G、M 代码来控制不同的操作。
在程序中，需要定义加工刀具、加工轨迹等。
确保加工程序的准确性。
八、调整加工预设参数各厂家的数控铣床提供各种加工预设参数，如加速度、速度减缓度等。
在安装和初次使用时，需要根据具体情况进行调整。
九、加工操作通过控制台上的操作按钮完成加工操作。
控制台上通常分为一些卡片，每个卡片制定了不同的加工操作，例如：（1）设置刀具、确定加工序列过程（2）定位物料槽，并且确定工具运行方式（3）协调原点，设置其轴向（4）切割操作，根据指定参数进行切割（5）程序结束，进行刀器装夹和保养等操作。
十、维护保养保持设备的良好工作状态和正确的维护是提高设备运行的关键。
经常进行机床维护保养，如清洁工作、润滑、检查机床部件是否正常等。
总之，数控铣床的基本操作，需要熟练掌握其配置参数、程式的编写、刀具和工件安装、加工操作等方面的操作。
正确机把工程降低因疏忽和偏差带来的损失，提高运转效率。
模块一数控铣床的基本操作训练项目一数控铣床基本操作课堂教学安排项目二认识数控铣床的对刀及刀具补偿课堂教学安排数(刀具长度、刀具半径等)存入这些寄存器中。
图2-1刀具左半径补偿指令G41，右半径补偿指令G42FANUC的刀具长度、半径补偿值寄存器如图5-4-4所示。
在进行数控加工前，必须预先把各刀的半径补偿值填写到寄存器。
D～是存放补偿值(刀具半径值)的存储器地址。
刀具补偿值由操作者在操作面板上输入D～到指定的存储器中。
刀具补偿值应设在D01开始的存储器中。
D00通常表示补偿值为零。
在编写数控程序半径补偿程序时，只需写出所需刀具半径补偿参数所对应的寄存器编号即可。
如，D01调用存在半径补偿寄存器编号为1的地址内半径补偿值。
实际加工时，数控系统将该编号对应的刀具半径偏置寄存器中存放的刀具半径取出，对刀具中心轨迹进行补偿计算，生成实际的刀具中心运动轨迹。
（3）G40、G41、G42指令格式刀具半径补偿指令的格式如下：G00/G01 G41/G42 X～Y～D～；G00/G01 G40 X～Y～；其中：G41为左偏置刀具半径补偿指令，G42为右偏置刀具半径补偿指令。
G40 取消刀具半径补偿。
如图2-1所示，当沿着刀具前进方向看，刀具中心在零件轮廓左边时为左偏置，刀具中心在零件轮廓右边时为右偏置。
a、G41 建立半径补偿b、G40取消半径补偿2-2半径补偿建立和取消（4）半径补偿的建立、执行和撤销在轮廓加工过程中，刀具半径补偿的执行过程一般分为刀具半径补偿的建立、刀具半径补偿的执行和刀具补偿撤销三步。
如图2-2，用半径补偿功能编写轮廓加工程序。
设φ24立铣刀编号为T01，半径补偿号为D01，存储器的D01中存放半径补偿值D01=12。
编写轮廓加工程序O5402如下：O5402 主程序号N1 G54 G90 G40；建立工件坐标系，程序初始设定；S300 M03；主轴旋转；N2 G00 X-42 Y-42；快进到点S；N3 Z-2.0；Z轴下刀到Z= -2；N4 G41 G01 X0 Y-24 F200 D1；在SP直线运动中建立半径补偿；③刀具补偿撤销在加工程序O5402中，取消半径补偿的程序段为N10。
如图5-4-6b所示，刀具从E点有用一个快速ES运动取消半径补偿，程序段的起点是E，但取消半径补偿前的实际刀具中心起点却是E1，经取消半径补偿程序段执行后，刀具中心实际从E1到达的终点是S点。
（6）刀具半径补偿功能的应用刀具因磨损、重磨、换新而引起刀具直径改变后，不必修改程序，只需在刀具参数设置中输入变化后刀具直径。
如图2-3a 所示，1 为未磨损刀具，2 为磨损后刀具，两者直径不a、直径改变，程序不变b、直径不变，粗精加工图2-3刀具半径应用同，只需将刀具参数表中的刀具半径r1 改为r2，即可适用同一程序。
用同一程序、同一尺寸的刀具，利用刀具半径补偿的变化，可进行粗、精加工。
如图2-3b所示，刀具半径为r，精加工余模块二数控铣床单项铣削练习项目一学会平面铣削工艺及其编程课堂教学安排总结总结本次授课主要内容。
作业及辅导：布置下次提问的思考题，及课后练习题。
对思考题、习题难点、要求进行辅导。
刀具需要在工件外有足够的安全间隙处移至Z向加工深度，并确定刀具沿X轴(水平)从右到左方向切削。
如上图，选择工件零点（X0，Y0）在工件对称线的右端。
本例工件长度为150㎜，刀具半径为40㎜，选择安全间隙为20㎜，所以起点的X位置为X=75+40+20=135。
当Y=30时，刀具中心偏离工件的中心，刀具超出工件边线20㎜，是刀具直径的25％左右。
刀具直径的1／4到1／3超出工件两侧，可以得到适当的刀齿切入角，并基本保证顺铣方式（实际上顺铣中通常也混有一部分逆铣，这是平面铣削中的正常现象）。
如上图，最终确定四个点(X135,Y30)、(X-135,Y30) (X-135,Y-30)、(X135,Y-30)。
3、刀具的刀齿4、大平面铣削时的刀具路线单次平面铣削的一般规则同样也适用于多次铣削。
由于平面铣刀直径的限制而不能一次切除较大平面区域内的所有材料，因此在同一深度需要多次走刀。
铣削大面积工件平面时，分多次铣削的刀路有好几种，如图图3-1面铣的多次切削刀路设面铣刀分二次铣削到指定的高度，粗铣切深4㎜，留有1㎜的精加工余量，工序尺寸413.0，精加工保证40±0.02。
粗铣时，因面铣刀有8个刀齿(Z=8)，为刀齿中等密度铣刀，选f Z=0.12，则f=8×0.12≈1；参考V=55～105m/min，综合其它因素选V=62.5 m/min，则主轴转速S=318×62.5/125≈150r/min，计算进给速度F=f Z×Z×S=1×150=150㎜/min。
精铣时，为保证表面质量，Ra3.2，选f=0.6，参考V=55～105m/min，综合切深小，进给量小，切削力小的因素，选V=100 m/min，则主轴转速S=318×100/125≈300r/min，计算进给速度F=f×S=0.6×300=180㎜/min。
4、铣削程序加工程序如下：O0601；N10 G54 G90 G40 G69 G80 G15 M03 S900;2、平面铣削时的路线设计。
作业及辅导：1、单次面铣工艺编程的要点？2、多次平面铣削的刀具路线的区别？3、对如图零件的上表面加工进行工艺编程。
项目二简单外轮廓铣削课堂教学安排积屑瘤。
加工较硬的脆性材料，需要重点考虑的是避免刀具颤振，应选择多刀齿立铣刀，刀齿越多切削越平稳，从而减小刀具的颤振。
小直径或中等直径的立铣刀，这些立铣刀通常有两个、三个和四个刀齿，三刀齿立铣刀兼有两刀齿刀具与四刀齿刀具的优点，加工性能好，但三刀齿立铣刀不是精加工的选择，因为很难精确测量其直径尺寸。
键槽铣刀不管直径多大，它通常只有两个螺旋槽，它与钻头相似，可沿Z轴向切入实心材料。
9、立铣刀切削的进／退刀控制方法(1)深度方向切入工件的进／退刀方式直接垂直向下进刀/斜线进刀及螺旋进刀(2)水平方向进／退刀方式10、刀具Z向高度设置起止高度/慢速下刀或进刀相对距离（安全间隙）/抬刀控制11、切削方向12、程序编制加工程序如下：O1008；N10 G54 G90 G69 G40 G15 G80 M03 S900；N20 G00 Z100；N30 X75 Y35；N40 Z10；N50 G01 Z-3 F120；N60 G41 X40 Y35 D02；N70 Y-40，R6；N80 X-40 Y-40，C5；N90 Y40，R6；N100 X40，C5；N110 X75 Y35 G40；N120 G00 Z100；N130 M05；N140 M30；正六边形轮廓铣削实例1．正六边形外形铣削加工要求如图工件，毛六边形轮廓工件图坯是直径φ80，高40的圆柱，材料45钢，顶面、底面已加工，现加工外接圆为60的正六边形轮廓，轮廓深15mm，轮廓精度由尺寸51.96±0.02规定,轮廓面和台阶面有表面粗糙度Ra1.6的要求。
2．余量分配及刀具选用直径方向的单边最大余量为(80-52)÷2=14 mm，轴向加工加工余量为15㎜，选择直径φ30的四齿立铣刀，材料为高速钢，立铣对正六边形外形粗、精铣削。
拟定Z向深度15 mm，分三层切削，切深分别是7mm、7mm、1mm。
拟定水平面内，分粗、半精、精铣三层切削，粗加工后留余量2mm，半精加工后留精加工余量0.5mm，精铣时沿轮廓加工。
水平面内，粗加工半径补偿值D1=2+15=17；半精加工半径补偿值D2=0.5+15=15.5；精加工半径补偿值D3=15。
3．刀路设计如图，选择工件上表面圆孔中心为工件零点，求得轮廓各基点坐标为A（-15.0,-25.98）；B（-30.,0）；C（-15.0,25.98）；D（15.0,25.98）；E（30.,0）；F（15.0,-25.98）。
轮廓半径补偿切削路线图选择刀具的起始点在X55，Y-55，与工件有足够的安全间隙，OP运动建立补偿，FA延长线的P点切入轮廓，EF延长线的E点切出轮廓，QS运动取消补偿。
项目三窄槽铣削工艺及编程（腰型槽加工）课堂教学安排问的思考题，及课后练习题。
对思考题、习题难点、要求进行辅导。
加工程序如下：铣腰形槽的外轮廓φ16立铣刀O0010；N10 G55 G90 G40 G69 G80 G15 M03 S900;N20 G00 Z100;N30 X75 Y70;N40 Z10;N50 G01 Z-3.3 F150;N60 X41 Y70 G41 D01;N70 Y-41 R5;项目四型腔铣削课堂教学安排布置下次提问的思考题，及课后练习题。
对思考题、习题难点、要求进行辅导。
O5801（主程序）(φ8粗加工键槽铣刀)G21 G17 G40 G80 T01；S1250 M03G90 G54 G00 X-22.5 Y-15；G43 Z5 H01 M08；G1 Z0. F100；M98 P5811 L4G90 G00 Z5. M09；G28 G49 Z5. M05；M01；(手装T02—φ6精加工立铣刀) ；G90 G54 G00 X0.Y.0 S1500 M03 ；G43 Z5. H02 M08；G01 Z-10. F200；M98 P5812G90 G00 Z5. M09；G28 G49 Z5.M05；M30；O5811（粗加工、半精加工子程序）G91 G01 Z-2.5 F50；(Z向切入实体)项目五数控系统简化编程课堂教学安排O2221;(六边形，直径为16 的立铣刀，G54)N10 G54 G90 G40 G15 G80 G69 M03 S900; N20 G00 Z100;N30 X65 Y0;N40 Z10;N50 G01 Z-6 F200;N60 G16 X43 Y0 G41 D01;N70 Y-60;N80 Y-120;N90 Y-180;N100 Y-240;N110 Y-300;N120 Y-360;N130 G15 X65 Y0 G40;N140 G00 Z100;主程序%0007G92 X0 Y0 Z25.0G90 G00 Z5.0 M03G01 Z-18.0 F100M98 P100G01 Z-28.0G51 X15.0 Y15.0 P2M98 P100G50G00 Z25.0 M05 M30子程序%100G41 G00 X10.0 Y4.0 D01➢应用实例主程序%0008G92 X0 Y0 Z25.0G90 G17 G00 Z5.0 M03 M98 P100 加工图1 G24 X0 坐标变换M98 P100 加工图2 G24 Y0M98 P100G25 X0M98 P100G25 Y0功能G19 G68 Y__Z__P__G69 取消坐标旋转功能其中：•X、Y、Z 是旋转中心的坐标值；•P为旋转角度，单位是（°），0≤P≤360.°逆时针旋转时为“+”，顺时针旋转时为“—”•在有刀具补偿的情况下，先进行坐标旋转，然后才进行刀具半径补偿、刀具长度补偿。
