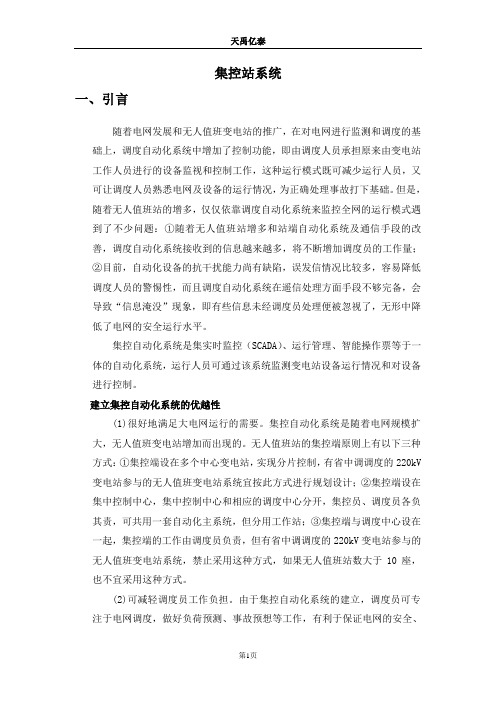

集控站系统一、引言随着电网发展和无人值班变电站的推广，在对电网进行监测和调度的基础上，调度自动化系统中增加了控制功能，即由调度人员承担原来由变电站工作人员进行的设备监视和控制工作，这种运行模式既可减少运行人员，又可让调度人员熟悉电网及设备的运行情况，为正确处理事故打下基础。
但是，随着无人值班站的增多，仅仅依靠调度自动化系统来监控全网的运行模式遇到了不少问题：①随着无人值班站增多和站端自动化系统及通信手段的改善，调度自动化系统接收到的信息越来越多，将不断增加调度员的工作量；②目前，自动化设备的抗干扰能力尚有缺陷，误发信情况比较多，容易降低调度人员的警惕性，而且调度自动化系统在遥信处理方面手段不够完备，会导致“信息淹没”现象，即有些信息未经调度员处理便被忽视了，无形中降低了电网的安全运行水平。
集控自动化系统是集实时监控（SCADA）、运行管理、智能操作票等于一体的自动化系统，运行人员可通过该系统监测变电站设备运行情况和对设备进行控制。
建立集控自动化系统的优越性(1)很好地满足大电网运行的需要。
集控自动化系统是随着电网规模扩大，无人值班变电站增加而出现的。
无人值班站的集控端原则上有以下三种方式：①集控端设在多个中心变电站，实现分片控制，有省中调调度的220kV 变电站参与的无人值班变电站系统宜按此方式进行规划设计；②集控端设在集中控制中心，集中控制中心和相应的调度中心分开，集控员、调度员各负其责，可共用一套自动化主系统，但分用工作站；③集控端与调度中心设在一起，集控端的工作由调度员负责，但有省中调调度的220kV变电站参与的无人值班变电站系统，禁止采用这种方式，如果无人值班站数大于10座，也不宜采用这种方式。
(2)可减轻调度员工作负担。
由于集控自动化系统的建立，调度员可专注于电网调度，做好负荷预测、事故预想等工作，有利于保证电网的安全、经济运行。
(3)可提高设备运行水平。
集控自动化系统从某个角度可理解为将运行人员集中在某个地点，同时对几个变电站设备进行监控的一种自动化手段。

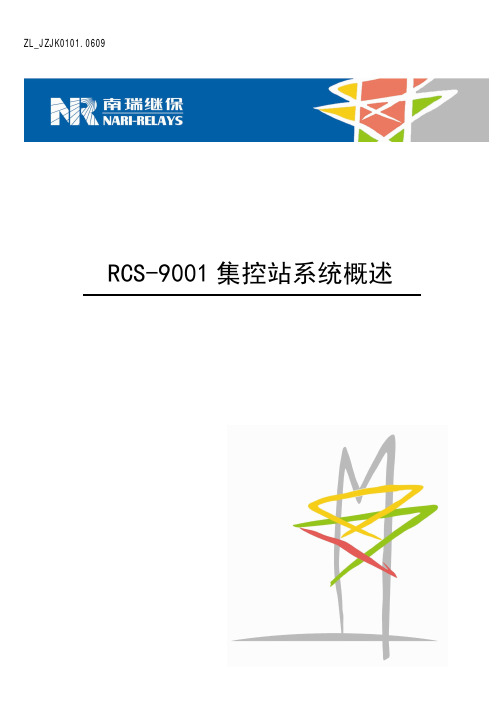

ZL_JZJK0101.0609RCS-9001集控站系统概述南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1 概述 (1)2 RCS-9001集控站系统特点 (4)2.1基于IEC61970标准全新开发的新一代集控站自动化系统 (4)2.2基于IEC61970CIM模型的图模库一体化技术 (4)2.3混合平台系统 (4)2.4易于扩展、渐进升级 (4)2.5丰富的应用功能 (4)3 应用支撑平台 (5)3.1数据库平台 (5)3.2系统管理 (6)3.3人机系统 (7)4 SCADA应用 (19)4.1数据采集模块 (19)4.2数据处理 (20)4.3实时计算 (23)4.4控制与调节 (25)4.5事件和告警 (26)4.6趋势记录 (27)4.7事故追忆 (28)4.8事故重演 (28)4.9拓扑着色 (28)4.10责任分区功能 (29)4.11历史(HIS)功能 (29)5 集中式电压无功控制（IVQC） (32)5.1功能特点 (32)5.2性能指标 (32)6 五防操作票 (33)6.1概述 (33)6.2防误闭锁功能实现原理 (33)6.3操作票生成 (33)6.4五防图上操作预演 (33)7 调度管理 (34)8 保护信息系统 (35)8.1主站主要功能 (35)8.2子站主要功能 (36)8.3系统特点 (36)9 视频监视系统 (37)9.1概述 (37)9.2系统结构 (37)9.3功能特点 (39)RCS-9001集控站系统1概述RCS-9001集控站系统是基于IEC 61970标准而全新设计开发的新一代集控站自动化系统。
系统采用先进面向对象数据库技术、跨平台的可视化技术、中间件技术、最新的国际标准等，遵从一体化设计原则，为电力企业的集控站自动化提供符合IEC 61970标准的统一应用支撑平台，在此基础上集成了监视和控制（SCADA）、集中式电压无功控制（IVQC）、五防操作票、调度管理、保护信息管理系统、视频监视系统等各个应用子系统，并在符合国家二次系统安全防护方案的前提下将它们进行有效的集成。
JOYO-J集控防误系统+PCS-9700厂站监控系统操作规程JOYO-J集控防误系统+PCS-9700厂站监控系统操作规程1范围本规程适用于西南管道公司中缅线天然气管道JOYO-J集控防误操作系统+PCS-9700南瑞厂站监控系统的使用操作和维检修。
2 规范性引用文件2.1PCS-9700厂站监控系统使用说明书2.2 JOYO-J数字化集控防误操作系统说明书2.3 Q/SY GD 0206 油气管道电气设备运行规范3 术语和定义3.1 PCS-9700、 JOYO-JPCS-9700厂站监控系统由统一应用支撑平台和基于该平台一体化设计开发的厂站监控应用组成。
系统采用了分布式、可扩展、可异构的体系架构，应用程序和数据库可在各个计算机节点上进行灵活配置，而无需对应用程序进行修改。
整个系统可以由安装不同操作系统的计算机组成，系统功能可根据用户需求方便地进行扩展，最大程度满足用户对系统灵活性和可伸缩性的要求。
贵港站使用的是R1.10版。
JOYO-J型集控站微机防误操作系统以集控中心层为主，下辖防误一级站层、防误二级站层、防误子站层。
其中防误一级层、防误二级层与防误子站的区别在于所管辖的站的范围不同，防误一级层、防误二级层管辖多个站，防误子站只管辖一个变电站。
通过监控中心层集中管理，监控中心层、防误一级站层、防误二级站层、防误子站层均可进行微机防误操作。
3.2五防防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(接地开关)合断路器(隔离开关)；防止误入带电间隔。
3.3电脑钥匙电脑钥匙是防误操作系统的智能钥匙，具有接受操作票，现场锁具确认、解锁和操作票回传的钥匙。
3.4万能钥匙万能钥匙是一种机械钥匙，发生紧急情况或五防系统失灵现场需要解锁操作时，操作人员可用万能钥匙直接打开现场锁具进行操作。
3.5开关、刀闸的操作术语断开、拉开、合上、检查在开位、检查在合位；3.6其它操作术语检查表计指示正确、验明确无电压、装设接地线、拆除接地线、启用保护、停用保护、并列、解列等。
