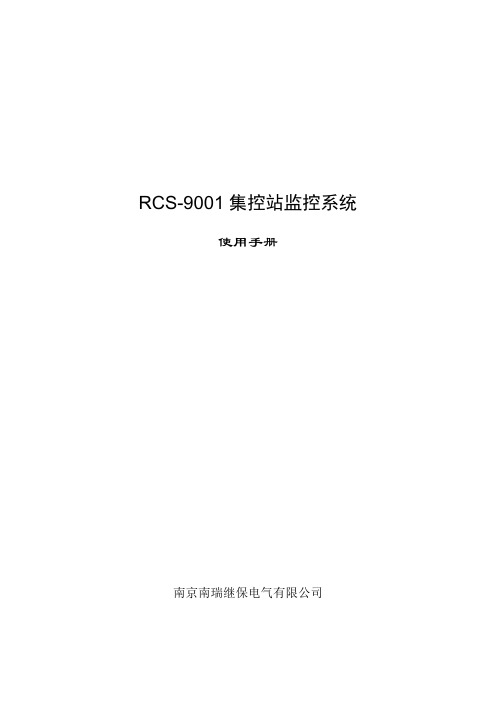

RCS-9001集控站监控系统使用手册南京南瑞继保电气有限公司一系统概述1、网络配置图芜湖供电公司师专集控站RCS-9001监控系统的网络配置如下图所示：其中：(1) 主机fe1和fe2是IBM AIX服务器，作为主备前置机；(2) 主机scada1和scada2是IBM AIX服务器，作为SCADA的主备服务器；(3) 主机dsp1和dsp2是IBM Windows工作站，作为值班员监控机；(3) 主机main1和main2是IBM Windows工作站，作为维护机，师专集控站和地调远动班分别一台；所有机器通过思科(Cisco)交换机的A，B双网，连通形成一个完整的后台系统。
二画面在线使用1、系统启动与登录所有机器起动后，后台程序自动启动，值班运行人员就可以打开运行程序查看和操作主画面等工作了。
具体启动应用程序的方法是：在计算机桌面上双击“RCS-9001集控站监控系统”的按钮，主程序就会启动，首先进入输入用户名和密码界面，如下图所示：运行人员选择用户名，输入密码，单击“确定”按钮，即登录，进入主界面，如下图所示：主界面包括前面板控制台和画面目录窗口两个部分。
2、前面板操作前面板控制台主要提供常用程序的菜单和按钮启动方式，以及显示一些重要数据。
前面板可以缩放，单击上图前面板最右面的按钮，前面板缩成最小状态，如下图所示：缩小状态的前面板，显示四个数值量，分别是师专变2801有功、师专变2801无功、系统频率以及当前时间。
可以根据现场要求定制，显示其他的量测值。
缩小状态的前面板，可以通过鼠标拖动，放置到屏幕的不同位置，便于使用。
单击缩小状态前面板的最右面的按钮，前面板恢复成最大状态。
前面板按钮介绍：（1）系统管理：包括用于系统管理的程序，有节点状态切换、节点状态详情和用户权限管理。
节点状态切换程序用于简洁地观察集控系统各计算机节点的运行状态；节点状态详情程序用于详细观察集控系统各计算机节点的运行状态；用户权限管理用户添加和修改用户和修改用户密码，运行值班人员可以调用此程序，修改系统管理员添加用户时所设的初始密码。
PRS-300 智能配电网主站系统系统简介PRS-300智能配电网运行控制系统是深圳南瑞科技有限公司基于标准化平台设计的新一代智能配电网“自愈型”调配一体化集成系统，该系统总结并吸收国内多个系统的开发经验和多年工程实践经验，参照智能配电网自动化最新标准，融合最新的配电网自愈控制技术研制而成。
该系统具有全开放式、全分布式客户/服务器体系结构，基于IEC 61968、IEC61970技术标准，是一套遵循国际标准、设计合理、技术先进、运行稳定的系统，可以面向各级配电调度中心。
该系统分为高级运行控制系统和高级运行管理系统两部分。
其中配电网高级运行控制系统由智能配电网SCADA系统、智能配电网DPAS分析系统、智能配电网专家预警系统、智能配电网仿真系统，智能配电网网损分析系统等组成，实现了配电网10千伏及以下设备的故障检测、定位、隔离、供电恢复，自动绘图、设备管理，设备查询统计、运行维护，辅助网络运行结构的分析与优化等功能；提高了配电网规划建设、运行维护、设备管理的水平和工作效率；打造坚强可靠的自愈式智能配电网管理模式。
高级配电网运行管理系统是建立在地理信息系统（GIS）之上的一整套输/配电管理解决方案，其中GIS部分是最基础，最重要的组成部分。
该系统是参照DL/T 741-2001规程，采用跨平台技术，由深圳南瑞科技有限公司自主研发的新一代GIS/AM/FM/PMS一体化系统.。
该系统实现基础资料的单轨制和流程化管理；配合生产管理系统PMS实现管理流程的固化和有效的考核；与配网自动化系统有机的结合，实现配网调度和故障处理的自动化和可视化。
主要功能：运行控制系统：基于IEC 61968 接口标准的信息总线遵循IEC61970 CIM/CIS的公共信息交换机制基于SVG格式的人机界面功能数据采集处理（SCADA）功能配电网故障快速检测、定位、隔离、自恢复功能停电事故的预演和反演功能配电网运行风险评估功能配电网分布式智能告警功能配电网区域安全预警功能网损实时计算、查询、分析系统调控一体化功能图资管理、设备台帐、与GIS一体接口拓扑分析、模拟操作、实时配电网络工况监测（静态/模拟/实时三态切换）停电管理、维护检修、两票管理Web浏览功能报表生成、输出功能运行管理系统：满足DL/T 741-2001的要求设备台帐管理功能巡视管理功能维修管理功能测试管理功能生技管理功能查询统计分析功能资料档案管理功能系统数据维护功能编辑工具功能模块电缆管理功能工程规划管理工程实施管理WEB浏览查询功能技术特色：特点一：系统的开放性PRS系统具有开放的系统结构。

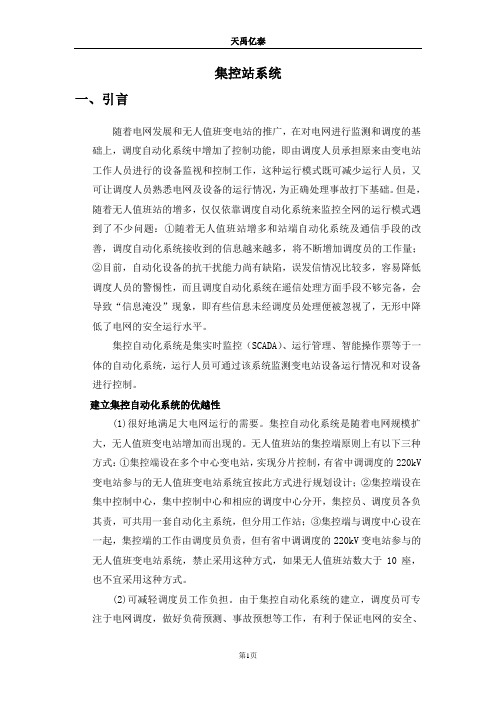

集控站系统一、引言随着电网发展和无人值班变电站的推广，在对电网进行监测和调度的基础上，调度自动化系统中增加了控制功能，即由调度人员承担原来由变电站工作人员进行的设备监视和控制工作，这种运行模式既可减少运行人员，又可让调度人员熟悉电网及设备的运行情况，为正确处理事故打下基础。
但是，随着无人值班站的增多，仅仅依靠调度自动化系统来监控全网的运行模式遇到了不少问题：①随着无人值班站增多和站端自动化系统及通信手段的改善，调度自动化系统接收到的信息越来越多，将不断增加调度员的工作量；②目前，自动化设备的抗干扰能力尚有缺陷，误发信情况比较多，容易降低调度人员的警惕性，而且调度自动化系统在遥信处理方面手段不够完备，会导致“信息淹没”现象，即有些信息未经调度员处理便被忽视了，无形中降低了电网的安全运行水平。
集控自动化系统是集实时监控（SCADA）、运行管理、智能操作票等于一体的自动化系统，运行人员可通过该系统监测变电站设备运行情况和对设备进行控制。
建立集控自动化系统的优越性(1)很好地满足大电网运行的需要。
集控自动化系统是随着电网规模扩大，无人值班变电站增加而出现的。
无人值班站的集控端原则上有以下三种方式：①集控端设在多个中心变电站，实现分片控制，有省中调调度的220kV 变电站参与的无人值班变电站系统宜按此方式进行规划设计；②集控端设在集中控制中心，集中控制中心和相应的调度中心分开，集控员、调度员各负其责，可共用一套自动化主系统，但分用工作站；③集控端与调度中心设在一起，集控端的工作由调度员负责，但有省中调调度的220kV变电站参与的无人值班变电站系统，禁止采用这种方式，如果无人值班站数大于10座，也不宜采用这种方式。
(2)可减轻调度员工作负担。
由于集控自动化系统的建立，调度员可专注于电网调度，做好负荷预测、事故预想等工作，有利于保证电网的安全、经济运行。
(3)可提高设备运行水平。
集控自动化系统从某个角度可理解为将运行人员集中在某个地点，同时对几个变电站设备进行监控的一种自动化手段。
集控站系统一、引言随着电网发展和无人值班变电站的推广，在对电网进行监测和调度的基础上，调度自动化系统中增加了控制功能，即由调度人员承担原来由变电站工作人员进行的设备监视和控制工作，这种运行模式既可减少运行人员，又可让调度人员熟悉电网及设备的运行情况，为正确处理事故打下基础。
但是，随着无人值班站的增多，仅仅依靠调度自动化系统来监控全网的运行模式遇到了不少问题：①随着无人值班站增多和站端自动化系统及通信手段的改善，调度自动化系统接收到的信息越来越多，将不断增加调度员的工作量；②目前，自动化设备的抗干扰能力尚有缺陷，误发信情况比较多，容易降低调度人员的警惕性，而且调度自动化系统在遥信处理方面手段不够完备，会导致“信息淹没”现象，即有些信息未经调度员处理便被忽视了，无形中降低了电网的安全运行水平。
集控自动化系统是集实时监控（SCADA）、运行管理、智能操作票等于一体的自动化系统，运行人员可通过该系统监测变电站设备运行情况和对设备进行控制。
建立集控自动化系统的优越性(1)很好地满足大电网运行的需要。
集控自动化系统是随着电网规模扩大，无人值班变电站增加而出现的。
无人值班站的集控端原则上有以下三种方式：①集控端设在多个中心变电站，实现分片控制，有省中调调度的220kV 变电站参与的无人值班变电站系统宜按此方式进行规划设计；②集控端设在集中控制中心，集中控制中心和相应的调度中心分开，集控员、调度员各负其责，可共用一套自动化主系统，但分用工作站；③集控端与调度中心设在一起，集控端的工作由调度员负责，但有省中调调度的220kV变电站参与的无人值班变电站系统，禁止采用这种方式，如果无人值班站数大于10座，也不宜采用这种方式。
(2)可减轻调度员工作负担。
由于集控自动化系统的建立，调度员可专注于电网调度，做好负荷预测、事故预想等工作，有利于保证电网的安全、经济运行。
(3)可提高设备运行水平。
集控自动化系统从某个角度可理解为将运行人员集中在某个地点，同时对几个变电站设备进行监控的一种自动化手段。
南瑞ISＣS产品介绍————————————————————————————————作者: ————————————————————————————————日期：RT2１-ＩSCS轨道交通综合监控系统一、产品简介国电南瑞自主研发的综合监控系统RT21-ISCＳ代表了当今最先进的轨道交通自动化水平。
该系统通过对国内外轨道交通运营需求及其发展趋势的综合分析，充分利用最新的计算机技术以及NARI长期以来积累的软件平台成果,使系统的先进性、稳定性、开放性和灵活性得到了高度的统一，功能丰富，性能高效,界面友好，品质卓越。
RＴ２1－ISＣS以行车为核心,深度集成通信信号等关键系统,采用基于多域的分布式结构,扩展和维护方便,提供强大的二次开发工具,保证对用户个性化需求的定制,采用中间件技术,使系统可以跨不同硬件和操作系统平台,解决了系统对硬件产品的依赖，用户没有后顾之忧。
RT21－ISCS采用“平台+应用”的设计模式,在一套软件平台基础上,通过配置不同的应用模块，能够实现从变电站监控、车站环控到综合监控,以及路网TCC的多种应用。
ＲT21－IＳＣS第一次真正做到了“一套软件、一次维护、全线应用”的目标，达到了国际领先水平。
二、适用范围1)RT21－ISＣS可应用于城市轨道交通线路的综合监控系统、变电所自动化系统、设备与环境监控系统。
2)RＴ21-ＩＳCS还可应用于城市轨道交通路网指挥中心平台,以及以行车指挥为核心的综合自动化系统。
三、产品特点(1）配置灵活RT21-ISCＳ采用模块化设计，配置灵活,各种工程特异性逻辑处理模块均可配置,并充分利用脚本语言的动态特性实现了不同工程间的差异性。
可实现从变电所自动化系统、环控系统到线路ＩSCS及路网TCC的各种不同应用场合。
适用于不同规模的城市轨道交通、枢纽综合体及路网指挥中心等工程。
(2）技术先进RT２1－ＩSCＳ充分融合了计算机、通讯等领域的新技术：多线程、通讯中间件、专业图形开发软件、内存实时数据库、全景时标数据库、动态脚本语言等。

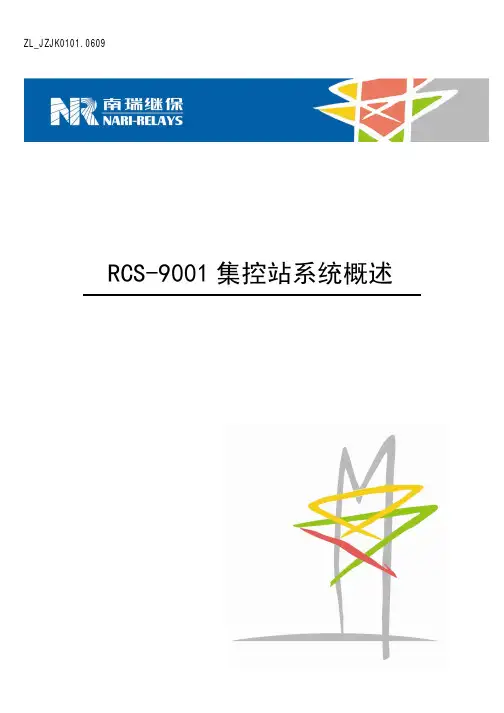

ZL_JZJK0101.0609RCS-9001集控站系统概述南瑞继保电气有限公司版权所有本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录1 概述 (1)2 RCS-9001集控站系统特点 (4)2.1基于IEC61970标准全新开发的新一代集控站自动化系统 (4)2.2基于IEC61970CIM模型的图模库一体化技术 (4)2.3混合平台系统 (4)2.4易于扩展、渐进升级 (4)2.5丰富的应用功能 (4)3 应用支撑平台 (5)3.1数据库平台 (5)3.2系统管理 (6)3.3人机系统 (7)4 SCADA应用 (19)4.1数据采集模块 (19)4.2数据处理 (20)4.3实时计算 (23)4.4控制与调节 (25)4.5事件和告警 (26)4.6趋势记录 (27)4.7事故追忆 (28)4.8事故重演 (28)4.9拓扑着色 (28)4.10责任分区功能 (29)4.11历史(HIS)功能 (29)5 集中式电压无功控制（IVQC） (32)5.1功能特点 (32)5.2性能指标 (32)6 五防操作票 (33)6.1概述 (33)6.2防误闭锁功能实现原理 (33)6.3操作票生成 (33)6.4五防图上操作预演 (33)7 调度管理 (34)8 保护信息系统 (35)8.1主站主要功能 (35)8.2子站主要功能 (36)8.3系统特点 (36)9 视频监视系统 (37)9.1概述 (37)9.2系统结构 (37)9.3功能特点 (39)RCS-9001集控站系统1概述RCS-9001集控站系统是基于IEC 61970标准而全新设计开发的新一代集控站自动化系统。
系统采用先进面向对象数据库技术、跨平台的可视化技术、中间件技术、最新的国际标准等，遵从一体化设计原则，为电力企业的集控站自动化提供符合IEC 61970标准的统一应用支撑平台，在此基础上集成了监视和控制（SCADA）、集中式电压无功控制（IVQC）、五防操作票、调度管理、保护信息管理系统、视频监视系统等各个应用子系统，并在符合国家二次系统安全防护方案的前提下将它们进行有效的集成。
