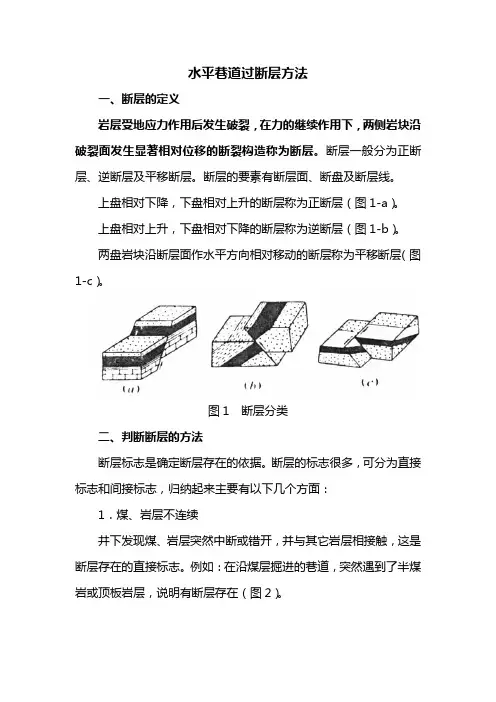

水平巷道过断层方法一、断层的定义岩层受地应力作用后发生破裂，在力的继续作用下，两侧岩块沿破裂面发生显著相对位移的断裂构造称为断层。
断层一般分为正断层、逆断层及平移断层。
断层的要素有断层面、断盘及断层线。
上盘相对下降，下盘相对上升的断层称为正断层（图1-a）。
上盘相对上升，下盘相对下降的断层称为逆断层（图1-b）。
两盘岩块沿断层面作水平方向相对移动的断层称为平移断层（图1-c）。
图1 断层分类二、判断断层的方法断层标志是确定断层存在的依据。
断层的标志很多，可分为直接标志和间接标志，归纳起来主要有以下几个方面：1．煤、岩层不连续井下发现煤、岩层突然中断或错开，并与其它岩层相接触，这是断层存在的直接标志。
例如：在沿煤层掘进的巷道，突然遇到了半煤岩或顶板岩层，说明有断层存在（图2）。
图2 巷道中断层的识别2．断层面的擦痕与阶步擦痕是断层面两侧的岩块发生位移时相互摩擦而形成的痕迹（图3）。
擦痕由粗而深的一端向细而浅的一端，摸之有光滑感觉。
此方向反映对盘的滑动方向；反之有粗糙感，表示本盘的滑动方向。
阶步是发育在断层面上的一种小陡坎，其高度一般不超过数毫米，延伸方向大致与擦痕的延伸方向垂直（图3）。
阶步是断层两盘滑动过程中一次停顿间歇或局部阻力差异而形成的，小陡坎指向断层对盘相对滑动方向。
图3 断层面上的擦痕和阶步3．断层角砾岩和断层泥在断层破碎带中，由于岩石受到强大压力作用而破碎成大小不等的岩石碎块，经过碎屑基质胶结后，形成断层角砾岩（图4）。
在泥质岩或煤层的断面上，常夹有被磨得很细的泥称为断层泥。
断层角砾岩和断层泥都是岩层错动形成的产物，可作为确定断层存在的标志。
图4 砂岩中的构造角砾岩4．其它标志在掘进巷道接近断层时，往往有滴水、淋水或涌水现象，巷道顶板破碎，压力大，瓦斯涌出量增大等现象。
三、水平巷道过断层的方法水平巷道遇见断层，一般是利用巷道拐弯的方法寻找煤层。
1、巷道在断层上盘图5 正断层图6 迎头在A点过断层平面图图7 迎头在B点过断层平面图首先判断迎头位置是在上盘还是在下盘，如图6，迎头在正断层下盘，巷道穿过断层面后要向上帮拐弯，图7迎头在上盘，向前施工时要向下帮拐弯。
过断层安全技术措施一、施工方案1、根据地测科预报的落差在1.5m及以下的断层，按以下“过落差在1.5m 及以下断层安全技术措施”执行，落差在1.5m以上的断层，必须另行编制专项过断层安全技术措施。
2、巷道掘进期间，如揭露未预报的断层，必须及时汇报矿调度，如落差在1.5m及以下，按“过落差在1.5m及以下断层安全技术措施”执行，如断层落差较大，影响迎头作业安全时，必须暂停掘进，由矿调度通知相关部门现场鉴定，确定施工方案。
二、过落差在1.5m及以下断层安全技术措施1、如前方预计断层的产状为煤层顶板上跳，要求掘进工作面提前破顶板施工，每排挑顶量原则上100mm左右，挑顶量根据预计的断层落差确定，确保揭露断层后，巷道顶板能顺利过渡到前方煤层顶板施工。
2、如前方预计断层的产状为煤层顶板下降，要求掘进工作面提前卧底板施工，每排卧底量原则上100mm左右，卧底量根据预计的断层落差确定，确保揭露断层后，巷道顶板能顺利过渡到前方煤层顶板施工。
3、如揭露未预计到的断层，施工单位根据揭露的断层产状、顶帮情况确定巷道向前的施工方案，如煤层顶板上跳，则巷道按正角度（5°-10°）施工，如煤层顶板下降，则巷道按负角度（-5°--10°）施工，以便及时跟上前方煤层顶板，施工坡度根据揭露的断层产状、落差确定。
4、揭露断层后，原则上继续采取锚网支护向前施工，必须加强断层影响范围内的顶板管理。
严格执行短掘短支，每掘进一排及时进行永久支护，最大控顶距为1m。
适当加密支护，顶帮支护必须紧跟迎头，将断层附近的锚索支护形式为“排排”支护，锚杆排距为0.9m，其他支护形式与正常掘进期间相同，确保巷道支护及时可靠、支护质量和支护强度符合要求，严禁空顶作业。
5、过断层期间，如煤层较松软易片帮，必须采用打超前锚杆提前控制前方顶板，防止冒顶。
6、如顶板特别破碎或煤层特别松软超前片帮严重，锚网支护不能有效控制顶板时，必须及时采取架设工字钢锚索或架棚加强支护。
掘进巷道过断层措施引言在进行地下矿井巷道的掘进工作中，经常会遇到地质断层，尤其是深埋断层。
这些断层对巷道的稳定性和安全性会造成严重影响，因此需要采取相应的措施来应对。
本文将介绍在掘进巷道过断层时，常见的措施和方法。
这些措施和方法旨在降低地震风险、保障巷道的安全稳定运行。
1. 断层的特点和背景地质断层是地球表层的岩石体在地壳运动中断裂形成的。
其性质包括平面、倾向、倾角、滑动方式等多种因素。
对于地下巷道来说，最关键的是断层的宽度、位移和活动性。
在进行掘进工作时，需要对断层进行详细的勘察和分析。
这些信息将有助于制定针对性的措施，确保巷道的安全。
2. 断层措施的分类掘进巷道过断层的措施主要包括预处理措施、局部支护措施和全面支护措施。
下面将对这三类措施进行详细介绍。
2.1 预处理措施预处理是指在正式掘进之前，对断层进行一系列处理措施，以减小其对巷道的影响。
2.1.1 断层完全消除对于宽度较小、位移较大的断层，常采用完全消除的方法。
该方法主要包括对断层岩体进行逐层开挖、支护和加固。
确保巷道穿越断层后，岩体的完整性和强度。
2.1.2 断层切除对于宽度较大、位移较小的断层，可以采取断层切除的方法。
即通过对断层两侧的岩体进行逐层开挖并移除，使断层不再位于巷道的范围内。
2.2 局部支护措施局部支护是指在掘进巷道时，对断层区域进行特殊加固，以保证巷道的安全。
2.2.1 支护体系设计根据断层的特点和工程要求，设计合理的支护体系。
常见的支护体系包括注浆锚杆、锚索网片和喷射混凝土等。
通过合理的支护体系设计，可以增加断层区域的稳定性。
2.2.2 岩体加固在掘进巷道过程中，对断层两侧岩体进行相应的加固措施。
常见的加固措施包括封水、锚杆加固、爆破加固等。
这些措施旨在提高岩体的强度和稳定性。
2.3 全面支护措施全面支护是指在掘进巷道过程中，对整个断层区域进行全面加固措施。
2.3.1 降低应力集中通过设计合理的巷道断面形状，降低断层处岩体的应力集中程度。
过断层的方法
过断层的方法主要有两种：一是强推硬过，包括破底托顶煤通过、破顶留底煤通过，视岩石硬度和顶板管理难度灵活选择；二是改造跳过或绕过，包括局部改造回撤和整体跳采回撤。
具体方法的选择应考虑断层的落差、顶板的状况以及现场的施工条件等因素。
在巷道施工中，对于一些小断层，可以使用后退挑定法和后退卧底法进行解决。
后退挑定法适合于当断层面造成掘进施工方向上的煤层上移的情况，而后退卧底法适合于当断层面造成掘进施工方向上的煤层下移的情况。
此外，过断层时还需要注意安全问题。
例如，在强推硬过的方式中，由于断层落差的影响，煤层层位可能发生局部变化，断层面附近顶板破碎管理难度较大，特别是在开采层位调整时可能需要托顶煤回采，顶板硬度较低、抗压抗拉强度低，在经历超前支承压力与采动影响后，顶煤完整性较差，易发生冒顶事故。
因此，过断层时需要对顶底板的软硬程度进行充分的考虑，并采取相应的安全措施。
以上信息仅供参考，如有需要建议查阅相关文献或咨询地质专家。
巷道过断层破碎带施工技术及安全措施摘要：地质构造是矿井巷道开掘施工重要影响因素之一。
其中巷道掘进过程中遇断层破碎带，受构造应力和原岩应力作用，断层构造发育范围内围岩整体性遭受破坏。
在原生裂隙的基础上产生次生裂隙，促使巷道围岩强度降低、易破碎，掘进时围岩矿山压力显现剧烈，导致巷道围岩发生塑形破坏，顶板变形失稳严重，影响矿井的安全生产。
工程实际中应选择合适的过断层方案，并采取有效的支护方案与安全管理措施，以保障矿井巷道在生产过程中安全使用。
关键词：巷道；过断层；破碎带；施工技术；安全措施1工程地质与水文地质概况1.1工程地质概况某铁矿区内断裂构造较发育，纵向断裂有船底山断裂带（F1）和西部断裂带（F2），横向断裂有青山街~豹子山断裂带（F3）及F4~F10等小断裂。
船底山断裂带（F1）出露在背斜轴部，断层角砾呈棱角状，岩屑和硅质胶结，强烈镜铁矿化。
西部断裂带（F2）由南向北落差逐渐减小，沿断裂带有岩脉侵入及较强矿化和蚀变、地温变化相对强烈、赋矿层位出现挠曲。
F3断裂带位于矿区南部，其胶结物为岩屑和硅质，具有强烈镜铁矿化和黄铁矿化的特征，普遍见有重晶石。
成矿后期断裂带主要有F4，F5，F6和F7，为正长细晶岩脉充填，该组断裂破坏矿体，但位移不大。
1.2水文地质概况区内含有第四系全新统孔隙含水层、岩溶裂隙和基岩裂隙含水层等。
在钟姑复式背斜中，次一级背斜构造较发育，使轴部完整岩石破碎，产生裂隙，透水性增强，形成储水构造。
一般单位涌水量为1.849~4.105L/（s•m），渗透系数为1.833~9.91m/d，最大单位涌水量为8.204L/（s•m），渗透系数为10.89m/d。
含水层岩性以黄马青组下段杂色砂页岩为主，两翼岩层透水性有所减弱。
2巷道过断层合理掘进施工与支护技术2.1巷道过断层合理掘进施工技术当断层处围岩非常软弱破碎时，要采取超前管棚进行超前预加固措施和台阶法施工。
首先通过钻孔揭露待掘地段岩层及超前预加固效果，然后在超前钻孔内安装超前管棚，喷浆封闭后再利用超前管棚进行注浆加固，最后在形成的超前管棚结构维护作用下进行巷道掘进和支护施工。
巷道过断层（破碎带）安全技术措施随着城市化进程的不断推进，地下空间被越来越广泛地应用，而巷道作为地下空间的重要组成部分，因其建设难度大、工程周期长以及施工环境复杂等特殊性质，使得在建设和使用过程中存在很多安全风险。
其中，巷道过断层（破碎带）是其中的一个重要安全隐患，需要采取一系列技术措施来保障巷道的安全运营。
1. 巷道地质勘察与研究巷道工程施工前，必须进行全面的地质勘察与研究，了解断层（破碎带）的位置、类型、规模、性质以及遭受的应力等情况，以便对其进行科学的评估和控制。
一般来说，断层（破碎带）持续时间长，范围广，且往往不规则，这给巷道施工和运营带来了很大的不确定性，因此，必须采用先进的地质勘察技术和方法，如地质雷达、地球物理勘察、测绘等，对巷道周边的地质条件进行全面精细的分析和评估。
2. 施工技术控制巷道施工时，应根据地质勘察结果选择合适的施工技术，制定科学的施工方案，并加强现场监测和管理，及时发现并处理施工过程中的问题。
同时，还应采用先进的巷道掘进、支护、加固等技术，对断层（破碎带）进行有效的控制和管理，如采用防爆锚杆、锚喷、加压注浆等技术，提高巷道的整体稳定性和安全性。
3. 施工过程监测和预警巷道施工过程中，应加强现场监测和预警，特别是对断层（破碎带）周边地质环境、应力变化等情况进行实时监测和分析，确保施工过程中能及时发现并处理问题，防止事故的发生。
目前，随着无人机、云计算、大数据等技术的发展，巷道施工监测和预警工作将更加精细化、智能化，为巷道的安全施工和运营提供更好的支撑和保障。
4. 工程设计与管理巷道工程设计和管理也是巷道安全的重要环节。
在巷道设计过程中，应针对断层（破碎带）的特殊性质，采用合理的地质预测和施工方案，确保巷道设计的合理性和安全性。
在巷道管理过程中，应落实规范化、科学化的管理措施，加强对巷道施工、运营的监督及巡视检查，及早发现问题，有效防止事故的发生。
巷道过断层（破碎带）的安全技术措施需要从地质勘察、施工技术控制、施工过程监测和预警、工程设计与管理等方面进行综合施展，科学地评估和控制断层（破碎带）对巷道施工和运营的影响，提高巷道的整体稳定性和安全性。
主运输大巷过断层破碎带安全补充措施在煤矿、金属矿山等采矿行业中，主运输巷道是煤、矿石等物资从地下采矿区域运往地面和工作面的重要通路。
然而，在地质条件不稳定的矿区，主运输巷道常常需要穿越断层破碎带，这给通路的建设和维护带来了极大的困难和风险。
为了确保主运输大巷的安全运行，必须实施一系列的安全补充措施。
1. 断层破碎带的识别和分类断层破碎带是地质层中发生断裂，导致岩石破碎和变形的区域。
在主运输大巷的建设和运行过程中，首先需要进行断层破碎带的识别和分类。
通常，将断层破碎带分为活动断层带、推覆断层带、剪切断层带、褶皱断层带等几种类型。
对于不同类型的断层破碎带，要采取相应的安全补充措施。
2. 加强巷道支护为了在断层破碎带的区域内建设和维护主运输大巷，必须采取加强巷道支护的措施。
对于活动断层带和推覆断层带，一般采用从巷道内向断层破碎带区域外加强支护的方法，如设置桩、喷锚等。
对于剪切断层带和褶皱断层带，一般采用均质化巷道断面或减小巷道截面尺寸的方法，加强巷道支护。
此外，还要严格按照设计要求施工，定期检查和维护巷道支护状况。
3. 加强巷道排水设施建设断层破碎带的存在往往伴随着地下水的涌出和积聚，容易导致主运输大巷的水患。
因此，在主运输大巷的建设和运营过程中，需要加强巷道排水设施建设。
对于断层破碎带区域，应设置钻孔、拱形排水沟或各类排水涵洞等排水设施，确保巷道内部环境干燥。
4. 建立健全的安全管理制度为了确保主运输大巷通过断层破碎带的安全性，还需建立健全的安全管理制度。
管理人员应制定详细的工作细则和应急预案，在施工和运营过程中加强安全监督和检查。
对于异常情况和事故事件，立即采取措施进行处置，并做好后续处理和记录工作，以便总结经验教训，不断提高安全管理水平。
5. 提高员工安全意识最后一个安全补充措施是提高员工安全意识。
在主运输大巷通过断层破碎带的施工和运营过程中，要对员工进行安全知识培训和技能提升，增强员工对安全事故的应变能力和自救能力。
浏阳市澄潭江镇罗家冲煤矿巷道过断层及老空安全措施罗家冲煤矿安全生产领导小组编浏阳市澄潭江镇罗家冲煤矿巷道过断层及老空区的安全技术措施责任签名编制：审核：班长：技术负责：生产矿长：安全矿长：矿长：2007年1月18日为了保障本矿过断层及老空区时的安全工作，经本矿安全生产领导小组安排，特制定如下安全技术措施：一、本矿掘进巷道接近比较大（断距大于30米）的断层（如F21）、老采空区时，必须在揭露断层和老采空区之前的20米范围内按本矿制定的《安全探水措施》进行探水。
探水工作由副矿长具体组织和实施。
二、掘进巷道接近在过比较大（断距大于30米）的断层（如F21）和老采空区时，必须在靠近断层或老采空区的20米范围内加强通风管理工作，特别是加强打眼过程及放炮前后的通风管理和有害气体的检测工作。
三、巷道掘进，有时会遇到断层破碎带、老采空区破碎带、岩石风化带或稳定性极差的松软岩层。
这些岩石经短时间暴露就会垮塌，施工时应尽量使围岩暴露面积小，暴露时间短，甚至不使围岩暴露。
常用的施工方法有撞楔法四、撞楔法又称板桩法或插板法。
掘进前，先沿工作面顶板将撞楔强行插入待挖掘的破碎岩石中，在撞楔的掩护下进行掘进。
此法适用于撞楔容易打进的松软岩层。
五、撞楔法的施工过程如图1所示。
当巷道接近破碎带时，应紧贴工作面(图中虚线位置)架设支架1，然后在后一架支架的顶梁下，从顶板的一角依次向支架1的顶梁上打入撞楔2。
撞楔用湿松木或橡木等硬质木材制成，宽150毫米左右，厚40—50毫米，长1.5～2米。
撞楔前头应削尖或装上铁尖，承受打击的端面应平整。
打入时要排严并略向上倾斜，每次图1：撞楔法通过断层破碎带1-支架；2-撞楔；3、4-支架；5-横梁；6-木楔打入深度为100—200毫米，直至预定的深度。
在撞楔超前护顶的保护下，开始清除岩石。
清碴的顺序是:先清两侧，掏出柱窝，立好棚腿，接着在顶梁的位置上掏出架梁空间，上梁并楔紧，然后再清理巷道中间部分的岩碴。
浅谈掘进巷道遇断层的判断和处理技术方法摘要：本文分析了掘进巷道断层面和起伏煤层顶底板的区分、揭露断层的类型判断、过断层的方法，以及断层区域掘进与支护方式等，进而为掘进安全、顺利施工提供有效参考。
关键词：煤矿掘进；断层判断区分；处理方法；通过方式引言：在煤矿巷道掘进过程中，一般都会遇到断层。
由于开采方式一直采用倾斜长壁一次采全高的综采和炮采，全部垮落采煤法。
影响开采的主要地质构造为断层，若干大断层成为矿井或采区的自然边界，较小断层则遍布采区工作面中，与煤层倾向斜交。
断层差/长比一般较小，小于1/50。
回采巷道的掘进过程中，经常会遇到落差2～5m的小断层，尖灭较快，方向多变，有时成对出现形成小地堑或地垒构造。
小断层的判断和处理，对掘进、回采、煤质、采出率和接替等都非常必要。
通过断层期间，巷道坡度一般也将随之发生改变。
断层地带的地质条件复杂多变，会给巷道掘进和支护带来难度，也给巷道的掘进施工安全带来较大的隐患，特别是在巷道坡度较大时，施工就尤为困难。
因此，针对这种断层地带的特殊条件，确定合理的施工工艺和科学的支护方式，对保证巷道施工安全和支护质量意义重大。
l.断层面和起伏煤层顶底板的区分当巷道在煤岩层中按一定方向进行坡度掘进时，揭露断层由煤到岩或由岩到煤，煤岩交界面往往就是断层面。
从断层面两侧两盘煤与断层面的接交关系，则可认识断层面的产状，即走向、倾向和倾角，也就能判断断层的形态类型。
但是，有时候所揭露的煤岩交界面而不是断层面，则是受断层牵引所起伏的顶底板。
所以对断层的认识要清楚，例如图1所示。
这种由南向北是由煤到岩的，但是倾斜的煤岩交界面却不是断层面，而是下伏的煤层顶板。
辨别断层面和起伏的煤层顶底板方法：①从煤岩交界面倾角大小判断。
一般断层面的倾角都比煤层正常顶板倾角大，往往都在30º以上(45～75º)，而起伏的煤层顶底板倾角稍大或小些，接近煤层正常倾角。
②从煤岩层层理与煤岩交界面的关系判断。
煤矿巷道掘进过断层方法朱常营神东煤炭寸草塔二矿内蒙古鄂尔多斯市017200摘要：在煤矿巷道掘进中，经常会遇到断层结构，这是导致煤矿事故发生的一个重要原因。
本文就煤矿巷道掘进过断层方法进行讨论。
关键词：煤矿掘进；巷道过断层；技术措施引言在煤矿巷道掘进过程中，经常会遇到形态各异的断层，其会对断层周围岩体的性质产生一定影响，并且在断层附近的围岩会出现应力集中现象，导致煤体容易破碎，极易诱发顶煤自燃，如果未对其进行科学、合理的支护，会诱发顶板冒落事故，从而危及施工人员的生命安全。
因此，制定一套科学、合理的过断层技术方法对煤矿掘进工作面来说至关重要。
1.断层对掘进巷道的影响(1）断层影响巷道掘进量。
巷道掘进遇到断层时，常会使生产受阻。
过去为弄清断层的延伸情况，常用巷探法进行，无疑要增加巷道工程量和掘进成本，并降低掘进效率，以至形成掘进接替的紧张，对煤矿的经济效益影响很大。
(2）断层影响安全生产。
断层造成的破碎带也是地下水与瓦斯的良好通道，又是其储存的仓库。
所以当巷道接近断层时就容易造成瓦斯突出事故，以至会影响巷道的正常掘进和人身安全。
由于断层造成的顶板局部破碎，也使顶板管理更加困难，也易出现顶板事故，并影响掘进单进和安全生产。
2.掘巷断层形成的原理在掘进施工中，因为岩石的受力超过了其自身的承受能力，因此在施工的过程中便会出现岩层的裂缝。
随着掘进深度的增加，其裂缝也会跟随累加，并形成岩层的破裂面。
这样，在重力的作用下，破裂面的两盘便会出现滑动，从而形成了掘进断层。
一般断层主要分为正断层、逆断层和平移断层三类。
而正断层主要由于上下盘之间的相互作用，使得两者的分离边界受到了同一个方向的拉力而形成了断层；逆断层则是由于上下盘对于断层边界的相反方向的拉力超出了岩层的承受范围，所产生的岩层背离；平移断层的两盘受到的也是相反方向的作用力，但力的方向总是水平的，因此岩层的一定方向也是水平的。
往往随着掘进深度的增加，掘进所面临的地质条件度越来越复杂，掘进断层也是不可避免的难题了，需要不断提高掘进技术水平，增强掘进安全意识，切实保证掘井工作的安全，并尽力提高掘进效率。
主斜井与回风立井井底联络巷过断层安全技术措施一、工程概况主斜井与回风立井井底联络巷巷在掘进KO－72米处，遇见断层，断层产状尚不明确，根据地质资料判断，主斜井与回风立井井底联络巷煤巷经过DF2、DF4断层，这两条断层为三维地震确定断层。
两条断层落差0~5m，对工作面掘进影响较大，遇到时需加强支护，制定过断层措施，防止巷道塌落，同时，由于断层是导水通道，注意加强防排水工作。
（1）、DF2正断层： 8号检查孔揭露了DF2断层，位于井田西北部，断层在2号煤层以下222.02~242.69m处经过，走向近NWW，倾向NEE，倾角70°～75°，落差0~5m。
（2）、DF4正断层：位于井田西北部，DF2正断层北，走向近EW，倾向N，倾角60°～75°，落差为0~5m。
为了确实断层结构和煤层所处的位置，要求必须进行钻探，为了保证在过断层期间的掘进施工安全顺利进行，特别制定以下安全技术措施：二、施工方法及支护形式采用放小炮掘进短支短掘的方式掘进，要求每炮进尺不得超过100mm。
顶板管理：断层附近如顶板破碎应采用密集锚、索网方式支护，穿楔材料使用废旧锚杆、钎子等铁质材料。
巷帮采用锚网护帮。
涌水情况由专人负责，如果出现涌水异常及时报告及采取堵水措施，并做好防、堵、排水工作。
施工过程中不管顶板岩石好坏，必须采用临时支护，临时支护，采用前探梁支护, 前探梁用10#槽钢制成，长4.0米，共六根，间距500mm.吊挂采用18mm圆钢制成吊环，吊环规格为Φ80mm 圆形，吊环上焊有Φ20mm 的螺帽。
支护时，先将吊环宁在打注好的锚杆外露端，每根前探梁通过两个吊环吊挂。
由外向里推移至工作面。
前探梁上好后用刹顶木背紧刹牢。
爆破采用短掘的方式，爆破后及时安装前探梁，顶部锚网+锚索支护完成后取下前探梁，做到工作面不空顶。
爆破后最大控顶距离不超过1500mm.㈠、前探梁临时支护方法1、掘进迎头响炮后，先进行敲帮问顶，敲帮问顶结束后，由班长及有经验的老工人进行前探梁临时支护。
过断层、破碎带安全技术措施一、工程概况在工作面推进过程中，会遇到大小不同的断层，在断层附近，煤层变软、倾角变化、淋水增大、顶板比较破碎，在工作面过断层期间应严格执行以下安全技术措施。
二、施工方法及支护形式采用放小炮掘进短支短掘的方式掘进，要求每炮进尺不得超过100mm。
顶板管理：断层附近如顶板破碎应采用密集锚、索网方式支护，穿楔材料使用废旧锚杆、钎子等铁质材料。
巷帮采用锚网护帮。
涌水情况由专人负责，如果出现涌水异常及时报告及采取堵水措施，并做好防、堵、排水工作。
施工过程中不管顶板岩石好坏，必须采用临时支护，临时支护，采用前探梁支护, 前探梁由3根3.6m长的3寸钢管制成，每根前探梁设2个4寸无缝钢管制作的吊环（吊环配φ20mm的螺帽，螺帽与钢管焊接），按锚杆间排距将吊环拧结在巷道顶板锚杆上，前探梁必须接顶背牢，支护有效。
支护时，先将吊环宁在打注好的锚杆外露端，每根前探梁通过两个吊环吊挂。
由外向里推移至工作面。
前探梁上好后用刹顶木背紧刹牢。
爆破采用短掘的方式，爆破后及时安装前探梁，顶部锚网+锚索支护完成后取下前探梁，做到工作面不空顶。
爆破后最大控顶距离不超过1000mm.㈠、前探梁临时支护方法1、掘进迎头响炮后，先进行敲帮问顶，敲帮问顶结束后，由班长及有经验的老工人进行前探梁临时支护。
2、在耙装工作结束后，班长率先进入迎头查看情况，并指挥老工人进行敲帮问顶，敲帮问顶结束后再用点柱把顶板控制好。
3、达到锚杆间排距应及时打设锚杆，打锚杆时必须在有点柱的临时支护下进行。
4、打完锚杆确认迎头无问题后将前探梁撤掉并回收以备下次使用。
使用时必须遵守以下规定：1、严格执行敲帮问顶制度，施工中必须每隔15min用2m以上的长柄工具及时摘除活石浮煤。
摘除时一个操作，一人监护；人员必须在可靠的支护下作业，并清理好退路。
2、锚杆必须按规定的间排距施工，达到间排距应及时打锚杆支护顶板。
3、支设前探梁时人员必须在永久支护下进行，每次支设及回撤前探梁必须有专人负责监护顶板，班长亲自指挥。
巷道过断层安全技术措施在巷道过断层（破碎带）施工中，为了保障工人的人身安全和维护巷道的稳定性，需要采取一系列的安全技术措施。
下面是我提供的一些常见措施，供参考：1.断层勘查：在施工前，需对断层进行勘查，包括确定断层的类型、走向、倾角、裂隙宽度等信息。
勘查结果将为后续的安全措施提供依据。
2.巷道设计：根据断层的特征，合理设计巷道布局和断层过渡区域的支护结构，采取合适的支护方式，如锚杆、喷射混凝土、矩网支护等，以增强巷道的稳定性。
3.支护强度：根据断层特征和巷道的应力状态，合理选择支护强度，确保能够承受巷道围岩和断层活动带来的力量。
4.断层锁定：针对活动性较大的断层，可采取断层锁定措施，如设置断层锁定带或对断层进行灌浆封闭，以抑制断层的活动，减少不稳定因素。
5.定期检测：在巷道过断层施工期间，需要定期检测断层位移、巷道变形和支护结构的状况，及时发现问题并采取措施进行处理。
6.预警系统：根据断层活动的特征，可以考虑设置断层预警系统，通过观测和监测，及时发出预警信号，以便工人及时疏散。
7.周边排水：及时排除巷道周边的积水，防止水压对巷道稳定性的影响，并降低巷道周边岩层软化的风险。
8.安全培训：对参与巷道施工的工人进行安全培训，提高他们的安全意识和技能水平，提供应急救援知识和措施。
9.监督管理：巷道过断层施工过程中，需要严格执行相关规章制度，加强监督管理，确保施工按照安全要求进行。
10.经验总结：对巷道过断层施工的经验进行总结和归纳，为今后类似工程的安全实施提供参考，不断完善安全技术措施。
在巷道过断层施工中，安全是第一位的原则。
以上列举的措施只是一部分，根据具体情况和工程特点，还应制定适合的安全措施。
同时，巷道过断层施工也需要针对不同情况的风险进行全面的评估和分析，灵活调整安全技术措施，确保施工的顺利进行，同时最大程度地保护工人的安全。
主斜井与回风立井井底联络巷过断层安全技术措施一、工程概况主斜井与回风立井井底联络巷巷在掘进KO－72 米处，遇见断层，断层产状尚不明确，根据地质资料判断，主斜井与回风立井井底联络巷煤巷经过DF2、DF4 断层，这两条断层为三维地震确定断层。
两条断层落差0~5n,对工作面掘进影响较大，遇到时需加强支护，制定过断层措施，防止巷道塌落，同时，由于断层是导水通道，注意加强防排水工作。
(1)、DF2正断层：8号检查孔揭露了DF断层，位于井田西北部，断层在2 号煤层以下222.02~242.69m 处经过，走向近NW，W 倾向NEE倾角70°〜75°，落差0~5m (2)、DF4正断层：位于井田西北部，DF2正断层北，走向近EV，倾向N,倾角60°〜75°，落差为0~5m为了确实断层结构和煤层所处的位置，要求必须进行钻探，为了保证在过断层期间的掘进施工安全顺利进行，特别制定以下安全技术措施：二、施工方法及支护形式采用放小炮掘进短支短掘的方式掘进，要求每炮进尺不得超过100mm 顶板管理：断层附近如顶板破碎应采用密集锚、索网方式支护，穿楔材料使用废旧锚杆、钎子等铁质材料。
巷帮采用锚网护帮。
涌水情况由专人负责，如果出现涌水异常及时报告及采取堵水措施，并做好防、堵、排水工作。
施工过程中不管顶板岩石好坏，必须采用临时支护，临时支护，采用前探梁支护, 前探梁用10#槽钢制成，长4.0 米，共六根，间距500mm吊挂采用18mm®钢制成吊环，吊环规格为①80m m圆形，吊环上焊有①20mm的螺帽。
支护时，先将吊环宁在打注好的锚杆外露端，每根前探梁通过两个吊环吊挂。
由外向里推移至工作面。
前探梁上好后用刹顶木背紧刹牢。
爆破采用短掘的方式，爆破后及时安装前探梁，顶部锚网+锚索支护完成后取下前探梁，做到工作面不空顶。
爆破后最大控顶距离不超过1500mm.㈠、前探梁临时支护方法1 、掘进迎头响炮后，先进行敲帮问顶，敲帮问顶结束后，由班长及有经验的老工人进行前探梁临时支护。
回风措施巷过断层安全技术措施概述回风措施巷是矿井道路中的一个重要部分，它主要起到呼气、通风和安全出口的作用。
然而，在一些煤矿生产过程中，措施巷却因为地质条件的限制，穿越了活动断层带，给矿井人员的生命安全带来了巨大的威胁。
本文旨在探讨回风措施巷过断层安全技术措施，防范和减少因措施巷过断层带所引发的事故。
问题随着煤矿大规模开采和矿井深度加深，越来越多的措施巷穿越了断层带，给矿井人员的生产和生活带来了威胁，特别是因为地质原因，斜交煤层矿采用立井、斜井等方式，其巷道穿越断层的情况较为常见。
目前，围岩稳定技术、支护技术等已经大幅提升了煤矿措施巷的安全性，但巷道穿越断层带仍然是一个安全隐患，急需采取科学有效的技术措施进行预防和控制。
技术措施为有效防范措施巷过断层带引发的事故，应采取以下技术措施：控层治理技术通过控制断层活动来保证巷道的稳定性。
主要包括：•成套支护技术：包括钢拱架、锚索、锚网、输送带等一系列支护手段。
•钉锚喷注技术：钻孔在断层两侧灌浆，使断层处成为整体，从根本上杜绝了断层活动的影响。
•衬砌工法：在巷道周围砌筑混凝土背衬，起到控制胶结破裂区域的深度和宽度，降低巷道变形的效果。
避让隔离技术通过将措施巷线路向一侧避让，避免巷道贯穿断层带的影响。
主要包括：•侧向避让技术：通过在断层区域内重新布置巷道，避免巷道与断层带的交汇，保证巷道的安全性。
•封闭交替巷道技术：钻设的交替巷道，通过临时性导流构造体将巷道临时封闭，在治理完以后再打通巷道。
监测预警技术通过安装监测设备对措施巷过断层带的运动进行实时监测，对异常情况及时预警。
主要包括：•岩体位移监测：利用测绳法、测微变形仪等技术对断层区岩体进行位移监测。
•地下水位监测：对措施巷的地下水位进行实时监测，了解断层带的水文地质情况。
•巷道变形监测：通过指针式位移传感器、采用测量机器人等技术对巷道变形进行监测。
结论通过对回风措施巷过断层安全技术措施的探讨，我们可以看出，控层治理技术、避让隔离技术和监测预警技术是常见的技术手段。
煤矿掘进巷道过断层安全技术措施一、工程概况主斜井与回风立井井底联络巷巷在掘进KO－72米处，遇见断层，断层产状尚不明确，根据地质资料判断，主斜井与回风立井井底联络巷煤巷经过DF2、DF4断层，这两条断层为三维地震确定断层。
两条断层落差0~5m，对工作面掘进影响较大，遇到时需加强支护，制定过断层措施，防止巷道塌落，同时，由于断层是导水通道，注意加强防排水工作。
（1）、DF2正断层：8号检查孔揭露了DF2断层，位于井田西北部，断层在2号煤层以下222.02~242.69m处经过，走向近NWW，倾向NEE，倾角70°～75°，落差0~5m。
（2）、DF4正断层：位于井田西北部，DF2正断层北，走向近EW，倾向N，倾角60°～75°，落差为0~5m。
为了确实断层结构和煤层所处的位置，要求必须进行钻探，为了保证在过断层期间的掘进施工安全顺利进行，特别制定以下安全技术措施：二、施工方法及支护形式采用放小炮掘进短支短掘的方式掘进，要求每炮进尺不得超过100mm。
顶板管理：断层附近如顶板破碎应采用密集锚、索网方式支护，穿楔材料使用废旧锚杆、钎子等铁质材料。
巷帮采用锚网护帮。
涌水情况由专人负责，如果出现涌水异常及时报告及采取堵水措施，并做好防、堵、排水工作。
施工过程中不管顶板岩石好坏，必须采用临时支护，临时支护，采用前探梁支护,前探梁用10#槽钢制成，长4.0米，共六根，间距500mm.吊挂采用18mm圆钢制成吊环，吊环规格为Φ80mm 圆形，吊环上焊有Φ20mm的螺帽。
支护时，先将吊环宁在打注好的锚杆外露端，每根前探梁通过两个吊环吊挂。
由外向里推移至工作面。
前探梁上好后用刹顶木背紧刹牢。
爆破采用短掘的方式，爆破后及时安装前探梁，顶部锚网+锚索支护完成后取下前探梁，做到工作面不空顶。
爆破后最大控顶距离不超过1500mm.㈠、前探梁临时支护方法1、掘进迎头响炮后，先进行敲帮问顶，敲帮问顶结束后，由班长及有经验的老工人进行前探梁临时支护。
巷道过断层(破碎带)安全技术措施
(一)工程概况
说明断层(破碎带)及采空区的位置、范围、地质概况等。
(二)施工工艺
1、支护方式
2、循环进度
3、爆破参数及要求
4、施工工序
(三)顶板管理
1、超前支护
如采取对断层(破碎带)超前注浆加固，需另行编制专项安全技术措施。
2、补强加固
3、冒顶处理
4、应急备用料管理
(四)瓦斯防治
1、瓦斯检查
2、瓦斯治理措施
若需处理断层(破碎带)瓦斯，需另行编制专项安全技术措施。
(五)防治水
1、顶板水管理
2、排水设施及要求等
说明：对于过物探异常、导水或富水断层，需另行编制专项安全技术措施。
(六)其他事项
(七)附图
1、巷道平、剖面图
反映断层产状、与巷道的平面与空间关系。
2、爆破图表
3、探眼布置图等。
