时域有限差分法对平面TE波的MATLAB仿真

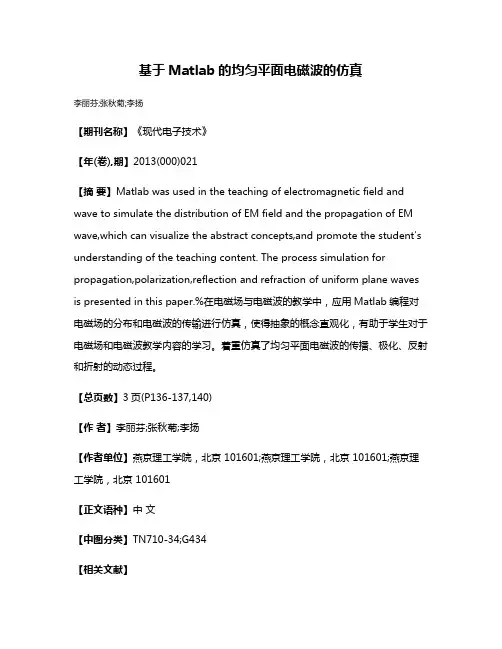

基于Matlab的均匀平面电磁波的仿真李丽芬;张秋菊;李扬【期刊名称】《现代电子技术》【年(卷),期】2013(000)021【摘要】Matlab was used in the teaching of electromagnetic field and wave to simulate the distribution of EM field and the propagation of EM wave,which can visualize the abstract concepts,and promote the student′s understanding of the teaching content. The process simulation for propagation,polarization,reflection and refraction of uniform plane waves is presented in this paper.%在电磁场与电磁波的教学中，应用Matlab编程对电磁场的分布和电磁波的传输进行仿真，使得抽象的概念直观化，有助于学生对于电磁场和电磁波教学内容的学习。

着重仿真了均匀平面电磁波的传播、极化、反射和折射的动态过程。

【总页数】3页(P136-137,140)【作者】李丽芬;张秋菊;李扬【作者单位】燕京理工学院，北京 101601;燕京理工学院，北京 101601;燕京理工学院，北京 101601【正文语种】中文【中图分类】TN710-34;G434【相关文献】1.基于MATLAB的电磁波极化波仿真教学 [J], 肖汉光;赵明富;钟年丙;汤斌;宋涛;罗彬彬2.基于Matlab的电磁波极化仿真 [J], 陈洪涛3.均匀平面电磁波的极化及基于 HFSS极化状态的课堂展示 [J], 杨俊秀;赵文来;鲍佳4.基于MATLAB电磁波传播的可视化仿真 [J], 余建立;刘双兵5.基于MATLAB GUI的电磁波动态仿真 [J], 张梦娇;郑丹;刘小标;祁诗阳;李聪因版权原因，仅展示原文概要，查看原文内容请购买。

matlab有限差分法一、前言Matlab是一种广泛应用于科学计算和工程领域的计算机软件，它具有简单易学、功能强大、易于编程等优点。

有限差分法（Finite Difference Method）是一种常用的数值解法，它将微分方程转化为差分方程，通过对差分方程进行离散化求解，得到微分方程的数值解。

本文将介绍如何使用Matlab实现有限差分法。

二、有限差分法基础1. 有限差分法原理有限差分法是一种通过将微分方程转化为离散形式来求解微分方程的数值方法。

其基本思想是将求解区域进行网格划分，然后在每个网格点上进行逼近。

假设要求解一个二阶常微分方程：$$y''(x)=f(x,y(x),y'(x))$$则可以将其转化为离散形式：$$\frac{y_{i+1}-2y_i+y_{i-1}}{h^2}=f(x_i,y_i,y'_i)$$其中$h$为网格步长，$y_i$表示在$x_i$处的函数值。

2. 一维情况下的有限差分法对于一维情况下的常微分方程：$$\frac{d^2 y}{dx^2}=f(x,y,y')$$可以使用中心差分法进行离散化：$$\frac{y_{i+1}-2y_i+y_{i-1}}{h^2}=f(x_i,y_i,y'_i)$$这个方程可以写成矩阵形式：$$A\vec{y}=\vec{b}$$其中$A$为系数矩阵，$\vec{y}$为函数值向量，$\vec{b}$为右端项向量。

三、Matlab实现有限差分法1. 一维情况下的有限差分法假设要求解的方程为：$$\frac{d^2 y}{dx^2}=-\sin(x)$$首先需要确定求解区域和网格步长。

在本例中，我们将求解区域设为$[0,2\pi]$，网格步长$h=0.01$。

则可以通过以下代码生成网格：```matlabx = 0:0.01:2*pi;```接下来需要构造系数矩阵和右端项向量。

根据上面的公式，系数矩阵应该是一个三对角矩阵，可以通过以下代码生成：```matlabn = length(x)-2;A = spdiags([-ones(n,1), 2*ones(n,1), -ones(n,1)], [-1 0 1], n, n); ```其中`spdiags`函数用于生成一个稀疏矩阵。

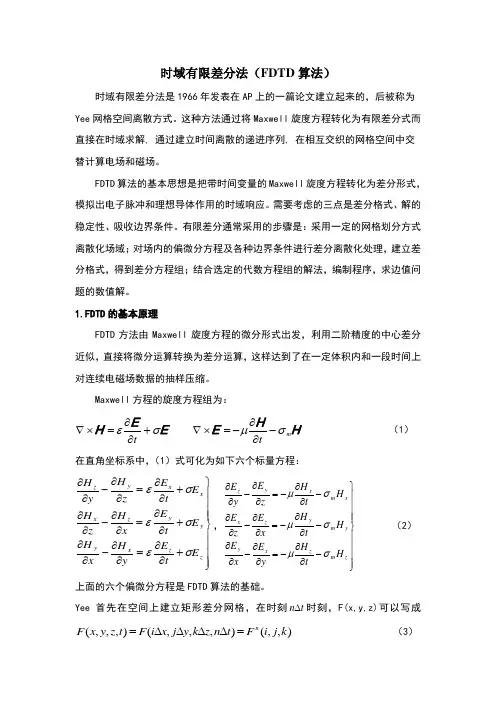

时域有限差分法（FDTD 算法）时域有限差分法是1966年发表在AP 上的一篇论文建立起来的，后被称为Yee 网格空间离散方式。

这种方法通过将Maxwell 旋度方程转化为有限差分式而直接在时域求解, 通过建立时间离散的递进序列, 在相互交织的网格空间中交替计算电场和磁场。

FDTD 算法的基本思想是把带时间变量的Maxwell 旋度方程转化为差分形式，模拟出电子脉冲和理想导体作用的时域响应。

需要考虑的三点是差分格式、解的稳定性、吸收边界条件。

有限差分通常采用的步骤是：采用一定的网格划分方式离散化场域；对场内的偏微分方程及各种边界条件进行差分离散化处理，建立差分格式，得到差分方程组；结合选定的代数方程组的解法，编制程序，求边值问题的数值解。

1.FDTD 的基本原理FDTD 方法由Maxwell 旋度方程的微分形式出发，利用二阶精度的中心差分近似，直接将微分运算转换为差分运算，这样达到了在一定体积内和一段时间上对连续电磁场数据的抽样压缩。

Maxwell 方程的旋度方程组为：E E H σε+∂∂=⨯∇t H HE m tσμ-∂∂-=⨯∇ （1） 在直角坐标系中，（1）式可化为如下六个标量方程：⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂+∂∂=∂∂-∂∂z z x y y y z x x x yz E t E y H x H E t E x H z H E t E z H y H σεσεσε，⎪⎪⎪⎪⎭⎪⎪⎪⎪⎬⎫-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂-∂∂-=∂∂-∂∂z m zx y y m y z x x m x y z H t H y E x E H t H x E z E H t H z E y E σμσμσμ （2）上面的六个偏微分方程是FDTD 算法的基础。

Yee 首先在空间上建立矩形差分网格，在时刻t n ∆时刻，F(x,y,z)可以写成),,(),,,(),,,(k j i F t n z k y j x i F t z y x F n =∆∆∆∆= （3）用中心差分取二阶精度： 对空间离散：()[]2),,21(),,21(),,,(x O xk j i F k j i F x t z y x F n n xi x ∆+∆--+≈∂∂∆= ()[]2),21,(),21,(),,,(y O yk j i F k j i F y t z y x F n n yj y ∆+∆--+≈∂∂∆= ()[]2)21,,()21,,(),,,(z O zk j i F k j i F zt z y x F n n zk z ∆+∆--+≈∂∂∆= 对时间离散：()[]2121),,(),,(),,,(t O tk j i F k j i F t t z y x F n n tn t ∆+∆-≈∂∂-+∆= （4） Yee 把空间任一网格上的E 和H 的六个分量，如下图放置:图1 Yee 氏网格及其电磁场分量分布在FDTD 中，空间上连续分布的电磁场物理量离散的空间排布如图所示。

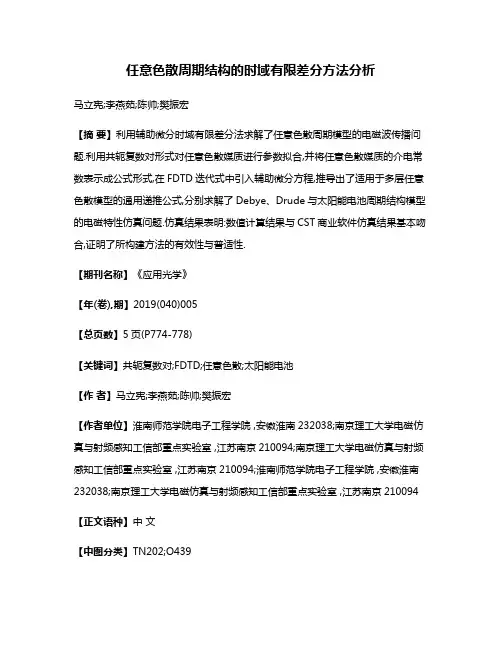

任意色散周期结构的时域有限差分方法分析马立宪;李燕茹;陈帅;樊振宏【摘要】利用辅助微分时域有限差分法求解了任意色散周期模型的电磁波传播问题.利用共轭复数对形式对任意色散媒质进行参数拟合,并将任意色散媒质的介电常数表示成公式形式,在FDTD迭代式中引入辅助微分方程,推导出了适用于多层任意色散模型的通用递推公式,分别求解了Debye、Drude与太阳能电池周期结构模型的电磁特性仿真问题.仿真结果表明:数值计算结果与CST商业软件仿真结果基本吻合,证明了所构建方法的有效性与普适性.【期刊名称】《应用光学》【年(卷),期】2019(040)005【总页数】5页(P774-778)【关键词】共轭复数对;FDTD;任意色散;太阳能电池【作者】马立宪;李燕茹;陈帅;樊振宏【作者单位】淮南师范学院电子工程学院 ,安徽淮南232038;南京理工大学电磁仿真与射频感知工信部重点实验室 ,江苏南京210094;南京理工大学电磁仿真与射频感知工信部重点实验室 ,江苏南京210094;淮南师范学院电子工程学院 ,安徽淮南232038;南京理工大学电磁仿真与射频感知工信部重点实验室 ,江苏南京210094【正文语种】中文【中图分类】TN202;O439引言近年来，复杂色散周期结构的应用获得较高的关注，例如应用在频率选择表面[1]、光子晶体[2]、太阳能电池上[3]。

时域有限差分(finite-difference time-domain, FDTD)方法作为一种非常有效的电磁计算数值方法，已被广泛应用于求解这些色散周期结构的电磁波传播问题[4]。

对于常见的色散媒质，根据色散媒质随频率变化的关系，在FDTD计算时，可等效为Debye、Drude、Lorentz及其混合色散模型[5]。

国内外多位学者针对这些色散模型的FDTD算法进行了研究，先后提出了半解析递归卷积(PLRC)、辅助微分方程(ADE)、Z变换法等[6-8]。

采用上述算法在建模复杂色散媒质时需要高阶形式，这会导致FDTD计算时花费更大的内存空间和计算时间[9]。

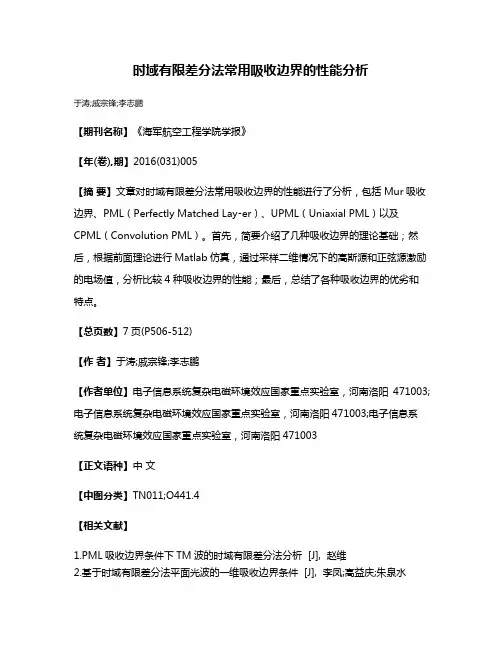

时域有限差分法常用吸收边界的性能分析
于涛;戚宗锋;李志鹏
【期刊名称】《海军航空工程学院学报》
【年(卷),期】2016(031)005
【摘要】文章对时域有限差分法常用吸收边界的性能进行了分析，包括Mur吸收边界、PML（Perfectly Matched Lay⁃er）、UPML（Uniaxial PML）以及CPML（Convolution PML）。

首先，简要介绍了几种吸收边界的理论基础；然后，根据前面理论进行Matlab仿真，通过采样二维情况下的高斯源和正弦源激励的电场值，分析比较4种吸收边界的性能；最后，总结了各种吸收边界的优劣和特点。

【总页数】7页(P506-512)
【作者】于涛;戚宗锋;李志鹏
【作者单位】电子信息系统复杂电磁环境效应国家重点实验室，河南洛阳471003;电子信息系统复杂电磁环境效应国家重点实验室，河南洛阳471003;电子信息系统复杂电磁环境效应国家重点实验室，河南洛阳471003
【正文语种】中文
【中图分类】TN011;O441.4
【相关文献】
1.PML吸收边界条件下TM波的时域有限差分法分析 [J], 赵维
2.基于时域有限差分法平面光波的一维吸收边界条件 [J], 李凤;高益庆;朱泉水
3.时域有限差分(FDTD)法中的吸收边界条件 [J], 张清河
4.时域有限差分并行算法中的吸收边界研究 [J], 姜彦南;葛德彪;魏兵
5.二维单步交替方向隐式时域有限差分法\r吸收边界性能分析 [J], 王文兵;周辉;刘逸飞;马良;程引会
因版权原因，仅展示原文概要，查看原文内容请购买。

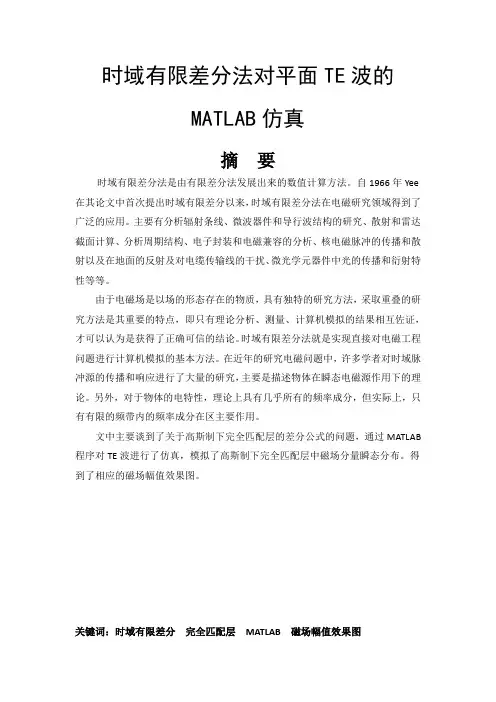

时域有限差分法对平面TE波的MATLAB仿真摘要时域有限差分法是由有限差分法发展出来的数值计算方法。

自1966年Yee 在其论文中首次提出时域有限差分以来，时域有限差分法在电磁研究领域得到了广泛的应用。

主要有分析辐射条线、微波器件和导行波结构的研究、散射和雷达截面计算、分析周期结构、电子封装和电磁兼容的分析、核电磁脉冲的传播和散射以及在地面的反射及对电缆传输线的干扰、微光学元器件中光的传播和衍射特性等等。

由于电磁场是以场的形态存在的物质，具有独特的研究方法，采取重叠的研究方法是其重要的特点，即只有理论分析、测量、计算机模拟的结果相互佐证，才可以认为是获得了正确可信的结论。

时域有限差分法就是实现直接对电磁工程问题进行计算机模拟的基本方法。

在近年的研究电磁问题中，许多学者对时域脉冲源的传播和响应进行了大量的研究，主要是描述物体在瞬态电磁源作用下的理论。

另外，对于物体的电特性，理论上具有几乎所有的频率成分，但实际上，只有有限的频带内的频率成分在区主要作用。

文中主要谈到了关于高斯制下完全匹配层的差分公式的问题，通过MATLAB 程序对TE波进行了仿真，模拟了高斯制下完全匹配层中磁场分量瞬态分布。

得到了相应的磁场幅值效果图。

关键词：时域有限差分完全匹配层MATLAB 磁场幅值效果图目录摘要 (1)目录 (3)第一章绪论 (4)1.1 课题背景与意义 (4)1.2 时域有限差分法的发展与应用 (4)2.1 Maxwell方程和Yee氏算法 (7)2.2 FDTD的基本差分方程 (9)2.3 时域有限差分法相关技术 (11)2.3.1 数值稳定性问题 (11)2.3.2 数值色散 (12)2.3.3 离散网格的确定 (13)2.4 吸收边界条件 (13)2.4.1 一阶和二阶近似吸收边界条件 (14)2.4.2 二维棱边及角顶点的处理 (17)2.4.3 完全匹配层 (19)2.5 FDTD计算所需时间步的估计 (23)第三章MATLAB的仿真的程序及模拟 (25)3.1 MATLAB程序及相应说明 (25)3.2 出图及结果 (28)3.2.1程序部分 (28)3.2.2 所出的效果图 (29)第四章结论 (31)参考文献 (32)第一章绪论1.1 课题背景与意义20世纪60年代以来，随着计算机技术的发展，一些电磁场的数值计算方法逐步发展起来，并得到广泛应用，其中主要有：属于频域技术的有限元法（FEM）、矩量法(MM)和单矩法等；属于时域技术方面的时域有限差分法(FDTD)、传输线矩阵法(TLM)和时域积分方程法等。

matlab模拟的电磁学时域有限差分法 pdf电磁学时域有限差分法（FDTD）是一种基于数值模拟的电磁场计算方法，它使用有限差分来近似微分方程。

该方法广泛用于电磁学、电波传播、微波技术、光学等领域，以求解电磁场分布和场的辐射、散射等问题。

而在这个领域中，MATLAB是非常流行的工具之一。

本文将围绕“MATLAB模拟的电磁学时域有限差分法”这一主题，从以下几个方面进行阐述：1.时域有限差分法的基础概念在FDTD方法中，将时域中的Maxwell方程组转化为差分形式，使得可以在计算机上进行数值解法。

通过在空间和时间上的离散，可以得到电磁场在时域内的各种分布，进而求得特定情况下的电磁场变化。

2.MATLAB中的FDTD仿真在MATLAB中，我们可以使用PDE工具箱中的电磁学模块来实现FDTD仿真。

通过选择适当的几何形状和边界条件，可以利用该工具箱演示电磁场的传输、反射、折射、透射等现象。

同时，MATLAB中还提供了不同的场分量计算和可视化工具，以便用户可以更好地理解电磁场分布。

3.MATLAB代码实现以下是一些MATLAB代码示例，展示了FDTD模拟的基础实现方法。

代码中的示例模拟了平面波在一个矩形和圆形障碍物上的传播情况。

% 1. Square obstaclegridSize = 200; % Grid sizemaxTime = 600; % Maximum time (in steps)imp0 = 377.0; % Impedance of free spacecourantNumber = 0.5; % Courant numbercdtds = ones(gridSize,gridSize); % Courant number in space% (not variable in this example)Ez = zeros(gridSize, gridSize); % Define EzHy = zeros(gridSize, gridSize); % Define Hy% Simulation loopfor n = 1:maxTime% Update magnetic fieldHy(:,1:end-1) = Hy(:,1:end-1) + ...(Ez(:,2:end) - Ez(:,1:end-1)) .*cdtds(:,1:end-1) / imp0;% Update electric fieldEz(2:end-1,2:end-1) = Ez(2:end-1,2:end-1) + ...(Hy(2:end-1,2:end-1) - Hy(1:end-2,2:end-1)) .* cdtds(2:end-1,2:end-1) .* imp0;end% 2. Circular obstacleradius = 50;xAxis = [-100:99];[X,Y] = meshgrid(xAxis);obstacle = sqrt((X-50).^2 + (Y).^2) < radius;gridSize = length(xAxis); % Grid sizemaxTime = 500; % Maximum time (in steps)imp0 = 377.0; % Impedance of free space courantNumber = 0.5; % Courant numbercdtds = ones(gridSize,gridSize); % Courant number in space% (not variable in this example)Ez = zeros(gridSize, gridSize); % Define EzHy = zeros(gridSize, gridSize); % Define Hy% Simulation loopfor n = 1:maxTime% Update magnetic fieldHy(:,1:end-1) = Hy(:,1:end-1) + ...(Ez(:,2:end) - Ez(:,1:end-1)) .*cdtds(:,1:end-1) / imp0;% Update electric field, with obstacleEz(2:end-1,2:end-1) = Ez(2:end-1,2:end-1) + ...(Hy(2:end-1,2:end-1) - Hy(1:end-2,2:end-1)) .* cdtds(2:end-1,2:end-1) .* imp0;Ez(obstacle) = 0;end以上代码仅供参考，不同条件下的模拟需要适当修改，以便获得特定的模拟结果。

基于MATLAB自动控制系统时域频域分析与仿真MATLAB是一款强大的数学软件，也是自动控制系统设计的常用工具。

它不仅可以进行时域分析和频域分析，还可以进行相关仿真实验。

本文将详细介绍MATLAB如何进行自动控制系统的时域和频域分析，以及如何进行仿真实验。

一、时域分析时域分析是指对系统的输入信号和输出信号进行时域上的观察和分析，以了解系统的动态特性和稳定性。

MATLAB提供了一系列的时域分析工具，如时域响应分析、稳态分析和步骤响应分析等。

1.时域响应分析通过时域响应分析，可以观察系统对于不同的输入信号的响应情况。

在MATLAB中，可以使用`lsim`函数进行系统的时域仿真。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

-定义输入信号。

- 使用`lsim`函数进行时域仿真，并绘制系统输出信号。

例如，假设我们有一个二阶传递函数模型，并且输入信号为一个单位阶跃函数，可以通过以下代码进行时域仿真：```num = [1];den = [1, 1, 1];sys = tf(num, den);t=0:0.1:10;u = ones(size(t));[y, t, x] = lsim(sys, u, t);plot(t, y)```上述代码中，`num`和`den`分别表示系统的分子和分母多项式系数，`sys`表示系统模型，`t`表示时间序列，`u`表示输入信号，`y`表示输出信号。

通过绘制输出信号与时间的关系，可以观察到系统的响应情况。

2.稳态分析稳态分析用于研究系统在稳态下的性能指标，如稳态误差和稳态标准差。

在MATLAB中，可以使用`step`函数进行稳态分析。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

- 使用`step`函数进行稳态分析，并绘制系统的阶跃响应曲线。

例如，假设我们有一个一阶传递函数模型，可以通过以下代码进行稳态分析：```num = [1];den = [1, 1];sys = tf(num, den);step(sys)```通过绘制系统的阶跃响应曲线，我们可以观察到系统的稳态特性。

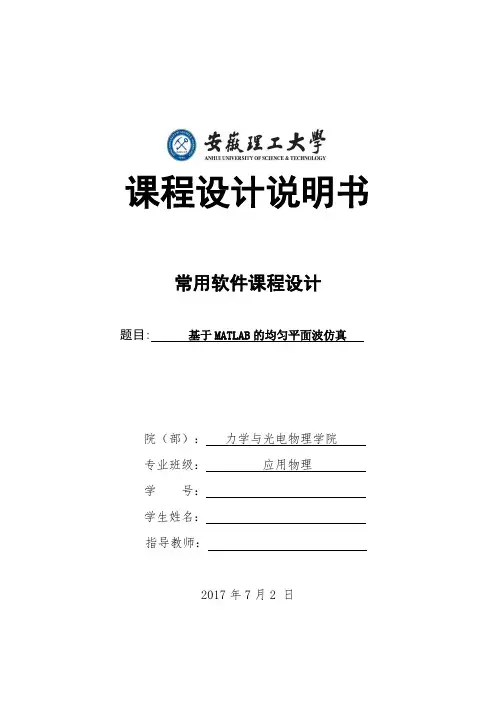

课程设计说明书常用软件课程设计题目: 基于MATLAB的均匀平面波仿真院（部）：力学与光电物理学院专业班级：应用物理学号：学生姓名：指导教师：2017年7月2 日安徽理工大学课程设计（论文）任务书力学与光电物理学院基础与应用物理教研室安徽理工大学课程设计（论文）成绩评定表目录摘要 (5)1 绪论 01.1问题背景 01.2课题研究意义 02 均匀平面电磁波 (2)2.1定义与性质 (2)2.2理想介质中的均匀平面波方程 (2)2.3平面电磁波的瞬时值形式 (5)3 MATLAB软件及其基本指令 (7)3.1MATLAB发展历史 (7)3.2MATLAB的功能与语言特点 (7)3.3MATLAB指令 (8)4 程序设计与运行 (10)4.1设计思路与框图 (10)4.2运行结果 (11)5 项目总结 (15)6 参考文献 (16)摘要平面波是指场矢量的等相位面与波传播方向相垂直的无限大平面的一种电磁波·12。

如果平面波在均匀一致且各向同性的理想介质中将形成均匀平面波。

均匀平面波是研究电磁波的基础，研究均匀平面波传输特性有十分重要的实际意义。

然而直接观察均匀平面波是很难实现的，所以随着计算机的发展，仿真实验正在不断的发展，仿真软件通过图形化界面联系理论条件与实验过程，同时运用一定的编程达到模拟现实的效果。

于是本文用MATLAB对均匀平面电磁波在理想介质中的传播进行仿真模拟，从而可以更加形象的学习与理解电磁波的知识。

关键词：电磁波; 均匀平面电磁波; 理想介质; MATLAB; 仿真1 绪论1.1 问题背景1.1.1MATLAB软件简介MATLAB是matrix&laboratory两个词的组合，意为矩阵工厂（矩阵实验室）。

是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。

它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，并在很大程度上摆脱了传统非交互式程序设计语言（如C、Fortran）的编辑模式，代表了当今国际科学计算软件的先进水平。

matlab模拟的电磁学时域有限差分法时域有限差分法（FDTD）是一种计算电磁波传播及散射的数值模拟方法。

它是基于麦克斯韦方程组进行仿真的一种方法，而且从计算电磁波传播的实质上来看，FDTD方法是一种求解时域麦克斯韦方程的有限差分方法。

在FDTD方法中，我们将区域空间离散化，并定义电场、磁场等量的格点值。

然后，根据麦克斯韦方程组的时域形式，在各个时刻进行场量的更新。

FDTD方法在实践应用中具有计算时间和空间复杂度低，且适用于复杂的结构和非线性介质等特点，所以在电磁学数值仿真中应用广泛。

我们可以用MATLAB来进行FDTD的电磁学仿真，下面详细介绍MATLAB的使用步骤：1. 建立空间离散化格点在仿真开始前，需要先根据空间大小和仿真目的来建立离散化格点。

对于一个一维的结构，我们可以用以下代码来建立：x = linspace(0,1,N); %建立离散化空间格点Ex = zeros(1,N); %电场，长度为N的全0数组Hy = zeros(1,N); %磁场，长度为N的全0数组其中N为获取离散化格点数量的参数，x为离散化空间格点，Ex和Hy为电场和磁场。

2. 定义电场和磁场边界条件在进行仿真时，需要了解仿真的边界情况并将其定义成特殊的边界条件。

例如，仿真空间内可能存在各种元件、环境等，这些都会对电场和磁场的性质产生影响。

所以，我们需要用特殊边界条件来约束仿真空间内电场和磁场的行为。

在FDTD中，通常采用数值反射边界条件（DNG Boundary）来进行仿真。

例如，在这个边界条件下，在仿真空间内部设置经典的电场边界条件：场强等于零；并在仿真空间外部添加一层基质，该基质的介电常数和磁导率均为负值，并且在该基质中场的强度和方向均反向。

相当于在仿真空间外设置一个虚拟折射界面，能够将场边界反射。

我们设定如下代码：M = 20; % 反射界面层数Ex_low_M1 = 0; %反射界面边界条件Ex_high_M1 = 0; %反射界面边界条件for i = 1:MEx_low_M2(i) = Ex_high_M2(i-1); %反转反射界面内的电场贡献Ex_high_M2(i) = Ex_low_M2(i-1); %反转反射界面内的电场贡献end3. 计算电场的场值FDTD仿真中最核心的内容就是判断时刻要计算的电场场值。

时域有限差分法的Matlab仿真张通;孙晶【摘要】文章介绍了时域有限差分法的基本原理,利用matlab仿真,实现了用时域有限差分程序来计算二维问题空间中的电场分布.【期刊名称】《科技视界》【年(卷),期】2017(000)003【总页数】3页(P18-19,4)【关键词】时域有限差分法;Matlab;电场分布【作者】张通;孙晶【作者单位】吉首大学物理与机电工程学院,湖南吉首416000;吉首大学物理与机电工程学院,湖南吉首416000【正文语种】中文时域有限差分（Finite Difference Time Domain，FDTD）法是K.S. Yee在1966年给出的利用有限差分式把麦克斯韦（Maxwell）旋度方程替换为一组差分方程[1]，并提供所解问题中电磁特性物理意义的算法，可直接在时域中求解。

Matlab是一种功能强大、高效的高级技术计算语言和交互式环境[2]，在科学和工程领域中赢得了极为广泛的应用，将其用于FDTD法的数值计算及仿真，不仅可以简化程序设计、操作方便，另外运算结果也更简洁。

因此，本文将结合Matlab强大的数组运算和绘图功能，通过对FDTD法编程来模拟出二维问题空间中电场分布。

FDTD算法将问题空间离散为电场和磁场分量在其位置上交叉放置的空间网格点，并以中心差分的方式近似Maxwell方程中关于空间和时间的导数，通过时间向前推进的差分方程模拟出电磁场在时域的进程。

空间网格中，电场分量位于Yee元胞网格单元每条棱的中心，磁场分量位于网格单元每个面的中心[3]，如图1所示。

1.1 Maxwell方程的差分形式已知本构关系表达式为：D=εE；B=μH；J=δE；Jm=δmH在直角坐标系中，根据本构关系把（1）式写为：下面我们求解（2）式的中心差分，令f（x,y,z,t)表示E或H某一分量，离散形式写为：在二维问题空间中，假定任意的电磁场分量只与x，y坐标有关，与z坐标无关，即坠/坠z=0，以TE波为例，Hx=Hy=Ez=0，由（2）式可得用中心差分式来近似（4）式中的导数，根据场分量的位置，并采取△x=△y=△z=δ离散方式，得到了关于TE波的FDTD公式为：式中系数CA，CB'，CQ'的定义为：为了统一TE波、TM波两者方程的离散形式，分别将（5）、（6）、（7）式中的空间位置标号移动1/2，时间移动△t/2，以上式子分别写为：利用TE波与TM波之间的对偶关系，写出通用于计算求解二维问题空间中TE波与TM波的FDTD程序。
