本田IMMD混合动力

本田一口气对外披露了三款新一代的混合动力系统：之迟辟智美创作用于低端车型，使用一颗机电的i-DCD（Intelligent Dual Clutch Drive，智能双离合驱动）系统；用于中端车型的，使用两颗机电的iMMD（Intelligent Multi Mode Drive，智能化多模式驱动）系统；以及用于高端车型的，使用三颗机电的Sports Hybrid SH-AWD（Sports Hybrid-Super Handling-All Wheel Drive，运动化混合动力超凡操控全轮驱动系统——呃，好吧，这名字还真像本田起得名字，真冗长，他们的一贯传统就是别管技术自己的结构复杂与否，名字一定复杂）系统.【i-MMD系统的三种运作模式】1，EV Drive Mode，亦即纯电动驱动模式.此种运作模式下的i-MMD系统搭载车，其运作模式与纯电动车完全相同.其发念头其实不启动，动力分离装置断开，驱动车辆行驶的能源直接来源于车载的锂电池组.锂电池组内贮存的电能经由PCU提供给给驱动用机电，驱动两个前轮转动，以驱动车辆前进或者后退.另外，在此驱动模式下，车辆制动所发生的能量将被回收，重新充入锂电池组.2，Hybrid Drive Mode，亦即混合动力驱动模式.此种运作模式下的i-MMD系统搭载车，其运作模式为年夜致相当于一部增程式电动车.在此模式下，其发念头启动，但动力分离装置断开，发念头转速被维持在最经济的转速区间内，驱动e-CVT电气式无级变速箱内的发机电，发生电能，经由PCU为位于车体后部的锂电池组进行充电.电能经由锂电池组提供给驱动用机电，藉此驱动车辆行进.当车辆制动时，配备了启停装置的发念头将由启停装置控制，停止运作，节约燃料，同时，制动能量回收系统依旧作用，可为电池组提供额外能量.而当车辆需要急加速时，锂电池组可以提供额外电能，让电念头瞬时发生最年夜扭矩输出.3，Engine Drive Mode，亦即发念头驱动模式.此种运作模式下的i-MMD系统搭载车，其运作模式实际上与今天已经发售多时的采纳本田的IMA混合动力系统的车型有一定类似之处.在此模式下，其发念头启动，同时，动力分离装置正常连结，发念头转速由驾驶者的油门深浅控制，通过e-CVT电气式无级变速箱将机械能直接传递给车轮.同时，为了在加速时候提供更年夜的动力，其电池组同时也处于待机状态，在需要时可提供电能给电念头，让电念头和发念头共同运作.。

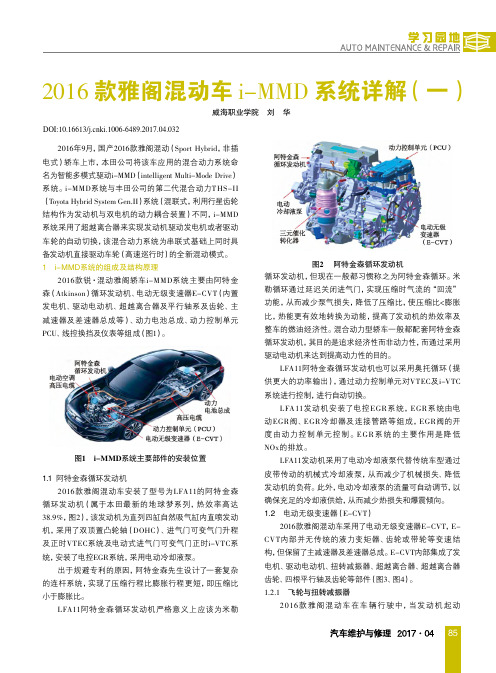

2016年9月，国产2016款雅阁混动（Sport Hybrid ，非插电式）轿车上市，本田公司将该车应用的混合动力系统命名为智能多模式驱动i-MMD （intelligent Multi-Mode Drive ）系统。

i-MMD 系统与丰田公司的第二代混合动力THS-II （Toyota Hybrid System Gen.II ）系统（混联式，利用行星齿轮结构作为发动机与双电机的动力耦合装置）不同，i-MMD 系统采用了超越离合器来实现发动机驱动发电机或者驱动车轮的自动切换，该混合动力系统为串联式基础上同时具备发动机直接驱动车轮（高速巡行时）的全新混动模式。

1　i-MMD系统的组成及结构原理2016款锐·混动雅阁轿车i-MMD 系统主要由阿特金森（Atkinson ）循环发动机、电动无级变速器E-CVT （内置发电机、驱动电动机、超越离合器及平行轴系及齿轮、主减速器及差速器总成等）、动力电池总成、动力控制单元PCU 、线控换挡及仪表等组成（图1）。

1.1 阿特金森循环发动机2016款雅阁混动车安装了型号为LFA11的阿特金森循环发动机（属于本田最新的地球梦系列，热效率高达38.9%，图2），该发动机为直列四缸自然吸气缸内直喷发动机，采用了双顶置凸轮轴（DOHC ）、进气门可变气门升程及正时VTEC 系统及电动式进气门可变气门正时i-VTC 系统，安装了电控EGR 系统，采用电动冷却液泵。

出于规避专利的原因，阿特金森先生设计了一套复杂的连杆系统，实现了压缩行程比膨胀行程更短，即压缩比小于膨胀比。

LFA11阿特金森循环发动机严格意义上应该为米勒循环发动机，但现在一般都习惯称之为阿特金森循环。

米勒循环通过延迟关闭进气门，实现压缩时气流的“回流”功能，从而减少泵气损失，降低了压缩比，使压缩比<膨胀比，热能更有效地转换为动能，提高了发动机的热效率及整车的燃油经济性。

混合动力型轿车一般都配套阿特金森循环发动机，其目的是追求经济性而非动力性，而通过采用驱动电动机来达到提高动力性的目的。

本田i-MMD混动系统动力性经济性仿真分析对业界流行的对标混动构型：本田i-MMD混动架构，笔者尝试着通过AVL CRUISE和MATLAB/Simulink 软件联合仿真的方式，对其动力性和经济性进行仿真分析，希望对国内混动仿真技术的开发提供一定的参考。

一、仿真背景（整车构型）我们先回顾下本田i-MMD的整车构型，如下图所示：i-MMD混动系统整车构型，对于插电式混合动力（PHEV）与全混合动力（FHEV）,构型都是相同的，均由发动机、驱动用电机，发电用电机，ECVT齿轮，直连离合器和电池等构成。

i-MMD系统的基本工作模式分为EV（纯电）、Hybrid驱动（串联）、ENG直连（Engine/并联）三种。

基本工作模式：下面基于i-MMD PHEV 版本进行动力性经济性仿真计算，因为相对于FHEV i-MMD 版本来说，PHEV i-MMD 能通过仿真得到纯电（EV ）驱动模式下的AER,更有实际 意义。

二、仿真背景（GB 法规要求）GB/T 32694-2016专门针对于插电式混合动力电动乘用车，有相应的AER 以及工况下的燃油消耗量要 求，如下表所示。

GB GB 要求 对应要求纯电驱动模式续驶里程（按 照国标NEDC 工况行驶，直 到发动机启动，纯电驱动《插电式混 模式续驶里程测量结束， GB 要求： 合动力电更 车辆行驶的距离为纯电驱 AER>50km乘用车技术 动模式续驶里程，结果四 条件》GB/T 舍五入至最近整数位）；应 32694-2016 不小于 50km o燃料消耗量的加权平均值 燃料消耗量的加 应不大于对应车型燃料消权平均值耗量限值的50%o <4. 85L/100km 三、仿真参数设定在明确了i-MMD的架构以及GB法规要求后，需要进行仿真参数的设定，我们根据i-MMD混动系统整车构型以及台架/实车实测得出以下参数：内容参数整备质量kg 2035最大总质量kg 2410行驶阻力F二0. 041V"2+0.601V+141.28规格型号 2. 0LENG 峰值功率kW 107kW@6200rpm最大扭矩Nm 175Nm@3500rpm驱动电机峰值功率kW 135M OT驱动电机最大扭矩Nm 315驱动电机最高转速13000rpm发电电机峰值功率kW 106. 1发电电机最大扭矩Nm GEN 85发电电机最高转速rpm13000 电池电池单体容量Ah 27. 6包电池包总能量kWh 17齿轮比驱动电机端一车轮XHJ缅2.455 发电机端一发动机端 1.949 直连离合器端一车轮端0.806 主减速器 3.889滚动半径mm R18/358四、联合仿真模型搭建通过AVL CRUISE 和MATLAB/Simulink 软件联合仿真，模拟计算i-MMD PHEV （插电式混合动力）车辆动力性和经济性能。

本田immd混动系统工作原理
本田IMMD（智能多模式马达驱动系统）是本田汽车旗下技术的一种，它改变了传统汽车技术的工作原理，使用电动机驱动来替代传统汽车的内
燃机，从而大大降低汽车污染。

IMMD混动系统包括一个电动机、一个内
燃发动机、一系列变速箱以及相应的车轮驱动系统组成，它们可以根据不
同的工况来进行协调配合，实现有效的节能技术。

具体而言，IMMD系统的工作原理是，当发动机燃烧时，燃烧产生的
能量将由电动机利用，该电动机可以提供相应的机动能量，以驱动整车行驶。

当车速缓慢时，电动机会优先驱动车辆，当车速变快时，内燃机会出现，从而提供更多的动力。

当车辆带载量较重时，电动机和内燃机可以协
同工作，形成一个紧密的整体动力系统，提供更多的动力。

由于IMMD技术采用了智能控制系统，使得内燃机和电动机可以完美
配合，既满足驾驶者的动力需求，又能有效节能。

此外，IMMD还配备了
自动变速箱，可以使车辆在低速条件下行驶，也可以在高速条件下运行，
从而充分发挥其节能效果。

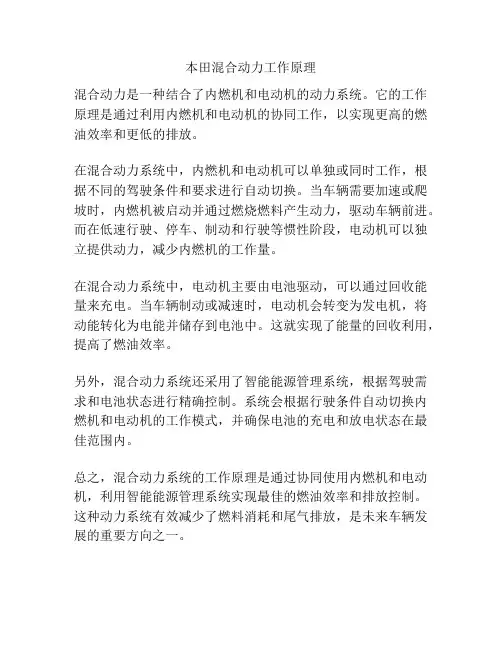

本田混合动力工作原理
混合动力是一种结合了内燃机和电动机的动力系统。

它的工作原理是通过利用内燃机和电动机的协同工作，以实现更高的燃油效率和更低的排放。

在混合动力系统中，内燃机和电动机可以单独或同时工作，根据不同的驾驶条件和要求进行自动切换。

当车辆需要加速或爬坡时，内燃机被启动并通过燃烧燃料产生动力，驱动车辆前进。

而在低速行驶、停车、制动和行驶等惯性阶段，电动机可以独立提供动力，减少内燃机的工作量。

在混合动力系统中，电动机主要由电池驱动，可以通过回收能量来充电。

当车辆制动或减速时，电动机会转变为发电机，将动能转化为电能并储存到电池中。

这就实现了能量的回收利用，提高了燃油效率。

另外，混合动力系统还采用了智能能源管理系统，根据驾驶需求和电池状态进行精确控制。

系统会根据行驶条件自动切换内燃机和电动机的工作模式，并确保电池的充电和放电状态在最佳范围内。

总之，混合动力系统的工作原理是通过协同使用内燃机和电动机，利用智能能源管理系统实现最佳的燃油效率和排放控制。

这种动力系统有效减少了燃料消耗和尾气排放，是未来车辆发展的重要方向之一。

本田I M M D混合动力本田一口气对外披露了三款新一代的混合动力系统：用于低端车型，使用一颗电机的i-DCD（Intelligent Dual Clutch Drive，智能双离合驱动）系统；用于中端车型的，使用两颗电机的iMMD（Intelligent Multi Mode Drive，智能化多模式驱动）系统；以及用于高端车型的，使用三颗电机的Sports Hybrid SH-AWD（Sports Hybrid-Super Handling-All Wheel Drive，运动化混合动力超凡操控全轮驱动系统——呃，好吧，这名字还真像本田起得名字，真冗长，他们的一贯传统就是别管技术本身的结构复杂与否，名字一定复杂）系统。

【i-MMD系统的三种运作模式】1，EV Drive Mode，亦即纯电动驱动模式。

此种运作模式下的i-MMD系统搭载车，其运作模式与纯电动车完全相同。

其发动机并不启动，动力分离装置断开，驱动车辆行驶的能源直接来源于车载的锂电池组。

锂电池组内储存的电能经由PCU提供给给驱动用电机，驱动两个前轮转动，以驱动车辆前进或者后退。

另外，在此驱动模式下，车辆制动所产生的能量将被回收，重新充入锂电池组。

2，Hybrid Drive Mode，亦即混合动力驱动模式。

此种运作模式下的i-MMD 系统搭载车，其运作模式为大致相当于一部增程式电动车。

在此模式下，其发动机启动，但动力分离装置断开，发动机转速被维持在最经济的转速区间内，驱动e-CVT电气式无级变速箱内的发电机，产生电能，经由PCU为位于车体后部的锂电池组进行充电。

电能经由锂电池组提供给驱动用电机，藉此驱动车辆行进。

当车辆制动时，配备了启停装置的发动机将由启停装置控制，停止运作，节约燃料，同时，制动能量回收系统依旧作用，可为电池组提供额外能量。

而当车辆需要急加速时，锂电池组可以提供额外电能，让电动机瞬时产生最大扭矩输出。

3，Engine Drive Mode，亦即发动机驱动模式。

广汽本田新雅阁锐·混动作者：卫东来源：《汽车与运动》2021年第10期SPORTBAGK跑車线条带来靓丽造型，大马力电机带给你更多路上激情，而它超长的综合续航和超低油耗带来更实用效果前些日子驾驶奥迪A5 SPORTBACK的驾驭激情还萦绕在脑海，今天看到中期改款的十代雅阁，从流畅的外观线条和溜背造型上先感受到了很强的SPORTBACK激情，一种青春的躁动感油然而生。

正像新雅阁所锁定的目标人群——面向未来的90后、95后年轻群体，新雅阁从外观上先带来了一股激情。

新锐·混动雅阁进气格栅面积进一步增大，带来更运动的效果。

采用了主动式进气格栅不但带来了更好的视觉效果，同时也实现了更好的散热与暖机效果。

带远近光智能切换的羽翼式LED大灯更是点睛之笔，将功能性与品质感同步提升，本田家族式前脸更佳诱人。

全新亮黑外后视镜和前脸镀黑格栅形成呼应，提升动感。

全新亮黑车尾运动扰流板、带LED流光转向灯回旋式LED尾灯、豪华镀铬内嵌式双排气造型让运动效果进一步提升。

锐·混动采用全新e：HEV专属个性标识，并使用全新蓝色车标+镀铬饰条。

修长前鼻造型带来了复古般的更出色视觉效果，再加上SPORTBACK动感溜营造型，将运动风格表现得淋漓尽致。

新锐·混动雅阁长、宽、高是4908/1862/1449mm，轴距依旧保持在2830mm。

其外观尺寸比国产奥迪A4L的长宽高4858/1847/1411mm还要大，比起同样是溜背造型、售价40多万元的进口奥迪A5的长宽高轴距4765/1843/1357/2826mm大出了不少，自然带来了更出色的室内空间，而售价上拥有更诱人的优势。

我们试驾的这款红色的学名是“极速绯红”，本身就传达出了一种激情。

新锐·混动雅訇还新增加了威尼斯蓝和极夜流银，使车身颜色达到了7种选择，在同级车中新雅阁带来了更充满活力的激情效果。

虽然是跑车的造型，秉承本田最擅长的MM空间设计理念（Man Maximurn，MachineMinimum，即人的乘坐空间更大化、机器占用空间更小化），以同级车领先空间尺寸、长轴距带来更加宽绰的前、后排空间。

19.98万-25.98万元，第十代雅阁锐·混动上市一箱油2143.8公里第三代i-MMD见证极限作者：来源：《中国汽车市场》2018年第18期年轻化设计美学第十代雅阁（ACCOHD）锐·混动秉承SPORT TURBO車型年轻化的设计美学，采用Honda家族化设计语言，整体动感十足;具体来看，车身两侧及车尾均增加了极具辨识度专属HYBRID混动标志，前大灯与尾灯均加入浅蓝色饰条，彰显混动科技魅力。

此外，新车还配备了镀铬门把手，以及双出排气管饰件，并采用了专属的全新18寸轮毂锐利的线条极具表现力，行驶时更显锋利张扬。

为满足年轻用户的多元选择，第十代雅阁（ACCORD）锐·混动提供六种颜色可选充分满足消费者的多元选择。

优化空间布局提升静谧性在备受关注的空间布局上，第十代雅阁（ACCORD）锐·混动通过将PCU动力控制系统和IPU智能动力单元小型化，并将电池组设置在后排座椅下方，实现了后备行李厢的平整以及空间最大化，相比上一代车型增加了174L，达到了与第十代雅阁（ACCORD）SPORT TURBO 同等水平的573L。

第十代雅阁（ACCORD）锐·混动的座舱静谧性也实现了全面优化，前挡风和前门双层隔音玻璃为全系标配，ANC主动降噪系统以及轮辋谐振器等专利技术共同打造了安静的车内环境。

与此同时，在优秀的整车隔音基础上，加之EV模式、HYBRID模式下电机驱动的静音优势，让座舱的静谧性更为优化，全方位保证舒适的驾乘享受。

第三代i_MMD技术高效节能全面提升驾控乐趣第十代雅阁（ACCORD）锐·混动搭载了Honda最新研发的第三代i-MMD双电机混合动力系统，相比上代技术，性能和效率全面提升，在保障可靠性、耐用性的同时，起步及提速性能远超同级别混合动力车型，还可实现全球领先的燃油经济性，达到更远的续航里程。

第三代i-MMD混动系统能够针对不同的行车路况条件，通过PCU动力控制单元自动判断驱动电机与发动机的擅长领域灵活选择最佳的行驶模式，在“EV模式”、“HYBRID混动模式”以及“ENGINE发动机驱动模式”三种模式间无缝切换，减少机械损耗，配合高功率双电机CVT，带来更加平顺的驾驶体验。

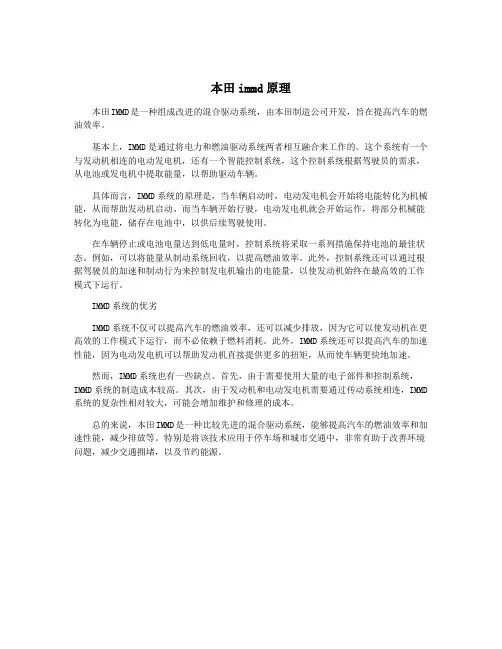

本田immd原理本田IMMD是一种组成改进的混合驱动系统，由本田制造公司开发，旨在提高汽车的燃油效率。

基本上，IMMD是通过将电力和燃油驱动系统两者相互融合来工作的。

这个系统有一个与发动机相连的电动发电机，还有一个智能控制系统，这个控制系统根据驾驶员的需求，从电池或发电机中提取能量，以帮助驱动车辆。

具体而言，IMMD系统的原理是，当车辆启动时，电动发电机会开始将电能转化为机械能，从而帮助发动机启动。

而当车辆开始行驶，电动发电机就会开始运作，将部分机械能转化为电能，储存在电池中，以供后续驾驶使用。

在车辆停止或电池电量达到低电量时，控制系统将采取一系列措施保持电池的最佳状态。

例如，可以将能量从制动系统回收，以提高燃油效率。

此外，控制系统还可以通过根据驾驶员的加速和制动行为来控制发电机输出的电能量，以使发动机始终在最高效的工作模式下运行。

IMMD系统的优劣IMMD系统不仅可以提高汽车的燃油效率，还可以减少排放，因为它可以使发动机在更高效的工作模式下运行，而不必依赖于燃料消耗。

此外，IMMD系统还可以提高汽车的加速性能，因为电动发电机可以帮助发动机直接提供更多的扭矩，从而使车辆更快地加速。

然而，IMMD系统也有一些缺点。

首先，由于需要使用大量的电子部件和控制系统，IMMD系统的制造成本较高。

其次，由于发动机和电动发电机需要通过传动系统相连，IMMD 系统的复杂性相对较大，可能会增加维护和修理的成本。

总的来说，本田IMMD是一种比较先进的混合驱动系统，能够提高汽车的燃油效率和加速性能，减少排放等。

特别是将该技术应用于停车场和城市交通中，非常有助于改善环境问题，减少交通拥堵，以及节约能源。

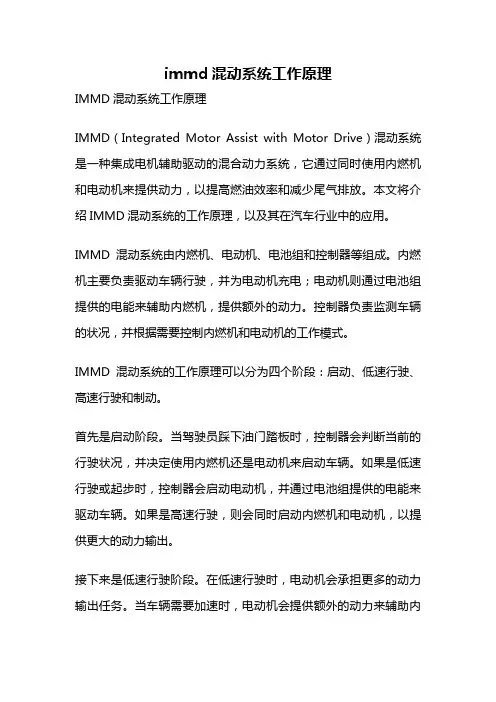

immd混动系统工作原理IMMD混动系统工作原理IMMD（Integrated Motor Assist with Motor Drive）混动系统是一种集成电机辅助驱动的混合动力系统，它通过同时使用内燃机和电动机来提供动力，以提高燃油效率和减少尾气排放。

本文将介绍IMMD混动系统的工作原理，以及其在汽车行业中的应用。

IMMD混动系统由内燃机、电动机、电池组和控制器等组成。

内燃机主要负责驱动车辆行驶，并为电动机充电；电动机则通过电池组提供的电能来辅助内燃机，提供额外的动力。

控制器负责监测车辆的状况，并根据需要控制内燃机和电动机的工作模式。

IMMD混动系统的工作原理可以分为四个阶段：启动、低速行驶、高速行驶和制动。

首先是启动阶段。

当驾驶员踩下油门踏板时，控制器会判断当前的行驶状况，并决定使用内燃机还是电动机来启动车辆。

如果是低速行驶或起步时，控制器会启动电动机，并通过电池组提供的电能来驱动车辆。

如果是高速行驶，则会同时启动内燃机和电动机，以提供更大的动力输出。

接下来是低速行驶阶段。

在低速行驶时，电动机会承担更多的动力输出任务。

当车辆需要加速时，电动机会提供额外的动力来辅助内燃机，以提高加速性能。

而当车辆行驶稳定时，电动机会根据需要向电池组充电，以保证电池组的电能储备。

然后是高速行驶阶段。

在高速行驶时，内燃机会成为主要的动力来源，而电动机则会处于辅助状态。

内燃机通过燃烧燃料产生动力，并通过传动系统将动力传递给车轮。

电动机则会利用内燃机产生的动力来充电，并储存电能供后续使用。

最后是制动阶段。

当驾驶员踩下刹车踏板时，电动机会进入发电模式，并将制动能量转化为电能储存到电池组中。

这样一来，不仅能够减少对刹车片的磨损，还能提高能源利用效率。

IMMD混动系统的工作原理使得汽车能够根据不同的行驶状况灵活调配内燃机和电动机的动力输出，从而提高燃油效率和减少尾气排放。

在城市道路等低速行驶场景下，电动机的辅助驱动能够显著降低燃油消耗；而在高速行驶场景下，内燃机的高效工作能够保证车辆的动力需求。
