发泡三元乙丙橡胶在热空气及湿热和盐雾环境下的老化机理研究

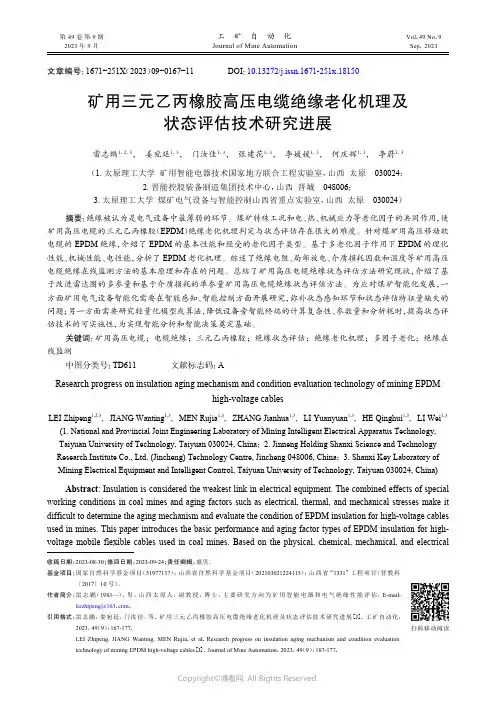

矿用三元乙丙橡胶高压电缆绝缘老化机理及状态评估技术研究进展雷志鹏1，2，3， 姜宛廷1，3， 门汝佳1，3， 张建花1，3， 李媛媛1，3， 何庆辉1，3， 李蔚1，3（1. 太原理工大学 矿用智能电器技术国家地方联合工程实验室，山西 太原　030024；2. 晋能控股装备制造集团技术中心，山西 晋城　048006；3. 太原理工大学 煤矿电气设备与智能控制山西省重点实验室，山西 太原　030024）摘要：绝缘被认为是电气设备中最薄弱的环节。

煤矿特殊工况和电、热、机械应力等老化因子的共同作用，使矿用高压电缆的三元乙丙橡胶（EPDM ）绝缘老化机理判定与状态评估存在很大的难度。

针对煤矿用高压移动软电缆的EPDM 绝缘，介绍了EPDM 的基本性能和经受的老化因子类型。

基于多老化因子作用下EPDM 的理化性能、机械性能、电性能，分析了EPDM 老化机理。

综述了绝缘电阻、局部放电、介质损耗因数和温度等矿用高压电缆绝缘在线监测方法的基本原理和存在的问题。

总结了矿用高压电缆绝缘状态评估方法研究现状，介绍了基于改进雷达图的多参量和基于介质损耗的单参量矿用高压电缆绝缘状态评估方法。

为应对煤矿智能化发展，一方面矿用电气设备智能化需要在智能感知、智能控制方面开展研究，弥补状态感知环节和状态评估特征量缺失的问题；另一方面需要研究轻量化模型或算法，降低设备旁智能终端的计算复杂性、参数量和分析耗时，提高状态评估技术的可实施性，为实现智能分析和智能决策奠定基础。

关键词：矿用高压电缆；电缆绝缘；三元乙丙橡胶；绝缘状态评估；绝缘老化机理；多因子老化；绝缘在线监测中图分类号：TD611 文献标志码：AResearch progress on insulation aging mechanism and condition evaluation technology of mining EPDMhigh-voltage cablesLEI Zhipeng 1,2,3, JIANG Wanting 1,3, MEN Rujia 1,3, ZHANG Jianhua 1,3, LI Yuanyuan 1,3, HE Qinghui 1,3, LI Wei 1,3(1. National and Provincial Joint Engineering Laboratory of Mining Intelligent Electrical Apparatus Technology,Taiyuan University of Technology, Taiyuan 030024, China ； 2. Jinneng Holding Shanxi Science and Technology Research Institute Co., Ltd. (Jincheng) Technology Centre, Jincheng 048006, China ； 3. Shanxi Key Laboratory of Mining Electrical Equipment and Intelligent Control, Taiyuan University of Technology, Taiyuan 030024, China)Abstract : Insulation is considered the weakest link in electrical equipment. The combined effects of special working conditions in coal mines and aging factors such as electrical, thermal, and mechanical stresses make it difficult to determine the aging mechanism and evaluate the condition of EPDM insulation for high-voltage cables used in mines. This paper introduces the basic performance and aging factor types of EPDM insulation for high-voltage mobile flexible cables used in coal mines. Based on the physical, chemical, mechanical, and electrical收稿日期：2023-08-30；修回日期：2023-09-24；责任编辑：盛男。

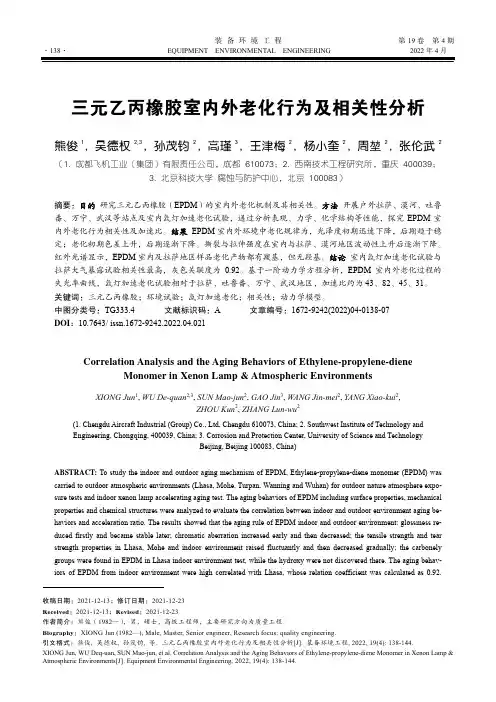

装备环境工程第19卷第4期·138·EQUIPMENT ENVIRONMENTAL ENGINEERING2022年4月三元乙丙橡胶室内外老化行为及相关性分析熊俊1，吴德权2,3，孙茂钧2，高瑾3，王津梅2，杨小奎2，周堃2，张伦武2（1. 成都飞机工业（集团）有限责任公司，成都 610073；2. 西南技术工程研究所，重庆 400039；3. 北京科技大学 腐蚀与防护中心，北京 100083）摘要：目的研究三元乙丙橡胶（EPDM）的室内外老化机制及其相关性。

方法开展户外拉萨、漠河、吐鲁番、万宁、武汉等站点及室内氙灯加速老化试验，通过分析表观、力学、化学结构等性能，探究EPDM室内外老化行为相关性及加速比。

结果EPDM室内外环境中老化规律为，光泽度初期迅速下降，后期趋于稳定；老化初期色差上升，后期逐渐下降。

撕裂与拉伸强度在室内与拉萨、漠河地区波动性上升后逐渐下降。

红外光谱显示，EPDM室内及拉萨地区样品老化产物都有羰基，但无羟基。

结论室内氙灯加速老化试验与拉萨大气暴露试验相关性最高，灰色关联度为0.92。

基于一阶动力学方程分析，EPDM室内外老化过程的失光率曲线，氙灯加速老化试验相对于拉萨、吐鲁番、万宁、武汉地区，加速比约为43、82、45、31。

关键词：三元乙丙橡胶；环境试验；氙灯加速老化；相关性；动力学模型。

中图分类号：TG333.4 文献标识码：A 文章编号：1672-9242(2022)04-0138-07DOI：10.7643/ issn.1672-9242.2022.04.021Correlation Analysis and the Aging Behaviors of Ethylene-propylene-dieneMonomer in Xenon Lamp & Atmospheric EnvironmentsXIONG Jun1, WU De-quan2,3, SUN Mao-jun2, GAO Jin3, WANG Jin-mei2, YANG Xiao-kui2,ZHOU Kun2, ZHANG Lun-wu2(1. Chengdu Aircraft Industrial (Group) Co., Ltd, Chengdu 610073, China; 2. Southwest Institute of Technology andEngineering, Chongqing, 400039, China; 3. Corrosion and Protection Center, University of Science and TechnologyBeijing, Beijing 100083, China)ABSTRACT: To study the indoor and outdoor aging mechanism of EPDM, Ethylene-propylene-diene monomer (EPDM) was carried to outdoor atmospheric environments (Lhasa, Mohe, Turpan, Wanning and Wuhan) for outdoor nature atmosphere expo-sure tests and indoor xenon lamp accelerating aging test. The aging behaviors of EPDM including surface properties, mechanical properties and chemical structures were analyzed to evaluate the correlation between indoor and outdoor environment aging be-haviors and acceleration ratio. The results showed that the aging rule of EPDM indoor and outdoor environment: glossiness re-duced firstly and became stable later; chromatic aberration increased early and then decreased; the tensile strength and tear strength properties in Lhasa, Mohe and indoor environment raised fluctuantly and then decreased gradually; the carbonely groups were found in EPDM in Lhasa indoor environment test, while the hydroxy were not discovered there. The aging behav-iors of EPDM from indoor environment were high correlated with Lhasa, whose relation coefficient was calculated as 0.92.收稿日期：2021-12-13；修订日期：2021-12-23Received：2021-12-13；Revised：2021-12-23作者简介：熊俊（1982—），男，硕士，高级工程师，主要研究方向为质量工程。

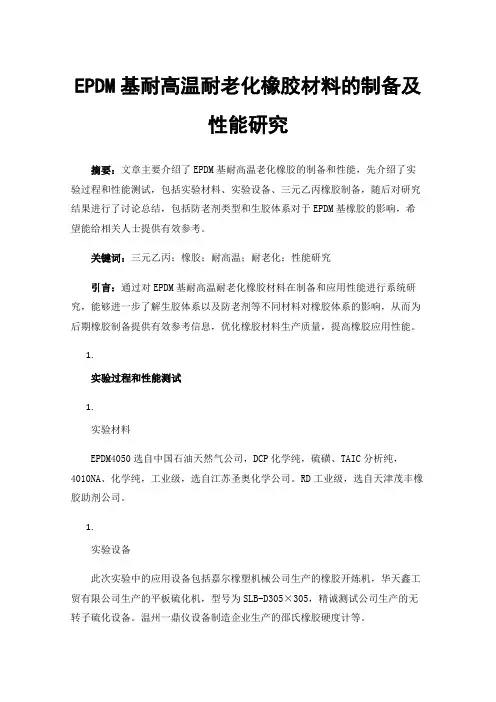

EPDM基耐高温耐老化橡胶材料的制备及性能研究摘要：文章主要介绍了EPDM基耐高温老化橡胶的制备和性能，先介绍了实验过程和性能测试，包括实验材料、实验设备、三元乙丙橡胶制备，随后对研究结果进行了讨论总结，包括防老剂类型和生胶体系对于EPDM基橡胶的影响，希望能给相关人士提供有效参考。

关键词：三元乙丙；橡胶；耐高温；耐老化；性能研究引言：通过对EPDM基耐高温耐老化橡胶材料在制备和应用性能进行系统研究，能够进一步了解生胶体系以及防老剂等不同材料对橡胶体系的影响，从而为后期橡胶制备提供有效参考信息，优化橡胶材料生产质量，提高橡胶应用性能。

1.实验过程和性能测试1.实验材料EPDM4050选自中国石油天然气公司，DCP化学纯，硫磺、TAIC分析纯，4010NA、化学纯，工业级，选自江苏圣奥化学公司。

RD工业级，选自天津茂丰橡胶助剂公司。

1.实验设备此次实验中的应用设备包括嘉尔橡塑机械公司生产的橡胶开炼机，华天鑫工贸有限公司生产的平板硫化机，型号为SLB-D305×305，精诚测试公司生产的无转子硫化设备。

温州一鼎仪设备制造企业生产的邵氏橡胶硬度计等。

三元乙丙橡胶制备此次实验工作主要分成三次实施，同时将各次总结出来的多种因素优化成果有效融入下次实验配方内。

选择不同防老剂类型，设置为2/3的比例，相关设置水平如表1所示：表1防老体系变量序号123防老剂防老剂固体石蜡/4010NA 防老剂固体石蜡/RD防老剂固体石蜡/DNPphr2/32/32/3调整EPDM与SBR的比例，相关设置如表2所示：表2补强体系变量序号123 EPDM/SBR140/10100/5120/3相关实验流程是合理配料、进行塑炼和混炼、下片、压片处理、硫化处理、制备试样和测试样品性能。

性能测试在实施老化测试过程中，主要是按照GB-T7762-2003标准实施老化试验，硬度测试中，按照GB/T531.1-2008标准对硫化试样进行硬度测试。

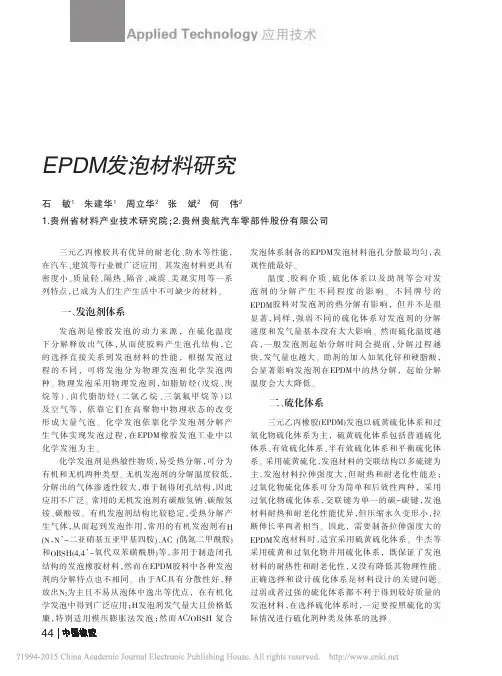

EPDM发泡材料研究石敏1朱建华1周立华2张斌2何伟21.贵州省材料产业技术研究院；2.贵州贵航汽车零部件股份有限公司ＡｐｐｌｉｅｄＴｅｃｈｎｏｌｏｇｙ应用技术三元乙丙橡胶具有优异的耐老化、防水等性能，在汽车、建筑等行业被广泛应用。

其发泡材料更具有密度小、质量轻、隔热、隔音、减震、美观实用等一系列特点，已成为人们生产生活中不可缺少的材料。

一、发泡剂体系发泡剂是橡胶发泡的动力来源，在硫化温度下分解释放出气体，从而使胶料产生泡孔结构，它的选择直接关系到发泡材料的性能，根据发泡过程的不同，可将发泡分为物理发泡和化学发泡两种。

物理发泡采用物理发泡剂，如脂肪烃（戊烷、庚烷等）、卤代脂肪烃（二氯乙烷、三氯氟甲烷等）以及空气等，依靠它们在高聚物中物理状态的改变形成大量气泡。

化学发泡依靠化学发泡剂分解产生气体实现发泡过程，在EPDM橡胶发泡工业中以化学发泡为主。

化学发泡剂是热敏性物质，易受热分解，可分为有机和无机两种类型。

无机发泡剂的分解温度较低，分解出的气体渗透性较大，难于制得闭孔结构，因此应用不广泛。

常用的无机发泡剂有碳酸氢钠、碳酸氢铵、碳酸铵。

有机发泡剂结构比较稳定，受热分解产生气体，从而起到发泡作用，常用的有机发泡剂有H (N，N’-二亚硝基五亚甲基四胺)、AC(偶氮二甲酰胺)和OBSH(4,4’-氧代双苯磺酰肼)等，多用于制造闭孔结构的发泡橡胶材料，然而在EPDM胶料中各种发泡剂的分解特点也不相同。

由于AC具有分散性好，释放出N2为主且不易从泡体中逸出等优点，在有机化学发泡中得到广泛应用；H发泡剂发气量大且价格低廉，特别适用模压膨胀法发泡；然而AC/OBSH复合发泡体系制备的EPDM发泡材料泡孔分散最均匀，表观性能最好。

温度、胶料介质、硫化体系以及助剂等会对发泡剂的分解产生不同程度的影响。

不同牌号的EPDM胶料对发泡剂的热分解有影响，但并不是很显著，同样，强弱不同的硫化体系对发泡剂的分解速度和发气量基本没有太大影响。

毕业论文三元乙丙橡胶（EPDM）耐热氧老化性能的研究院系名称：机电工程学院专业名称：材料科学与工程学生姓名：孙永娜学号： 2006042106指导教师：丛川波（讲师）完成日期 2010年 6 月 20日中国石油大学（北京）本科毕业论文第I页三元乙丙橡胶（EPDM）耐热氧老化性能的研究摘要为了考察EPDM的耐热氧老化性能，本文通过对不同硫化体系、不同防护体系和不同补强填充体系的EPDM配方进行热氧老化进而优选配方，同时对其溶胀度和断口形貌进行了研究。

结果表明：过氧化物硫化体系比硫磺硫化体系耐热性好，压缩永久变形小；防老剂RD+MB比防老剂4020、NAPM的防护作用好；炭黑N330的补强效果最好；无机填料MgO和MDMA的并用能够提高耐热氧老化性能；并且随着老化时间的延长，橡胶的拉伸强度、断裂伸长、溶胀度的变化趋势总体是下降的，并且对不同硫化体系和不同炭黑种类的配方进行了寿命推算。

关键词：三元乙丙橡胶；热氧老化；溶胀度；断口形貌；寿命推算The aging study of ethylene-propylene-diene terpolymer(EPDM) under the conditions of high temperatureAbstractIn order to investigate the aging property of ethylene-propylene-diene terpolymer (EPDM) rubber in the high temperature，we choose the optimal design of EPDM by changing curing system， antioxidant and reinforcing and filling system. The mechanical properties， swelling degree and SEM were used to assess aged properties of EPD- M. Resulted indicated that for the EPDM，peroxide cure systems is better than su1ph- er cure systems in heat resistance； antioxidant RD and antioxidant MB is better than antioxidant 4020 and antioxidant NAPM in protective effect； Charcoal black N330 has the best reinforcement effect；MgO and MDMA can improve the thermal-oxydattive ageing property ；And the tensile strength， elongation at break and swelling degree of EPDM compound decreased with the aging time generally. The life of different cure systems and different charcoal black was calculated too.Key words: EPDM； thermo-oxidative ageing； swelling degree； fracture apperance； life calculation目录第1章绪论 (1)1.1 概述 (1)1.1.1 EPDM的结构 (1)1.1.2 EPDM的性能 (2)1.1.3 EPDM的配合与加工 (3)1.1.4 EPDM的应用 (4)1.2 橡胶的热氧老化及寿命预测 (4)1.2.1 橡胶热氧老化机理及提高耐热性的方法 (4)1.2.2 橡胶加速老化实验 (6)1.2.3 橡胶老化性能的评定方法 (7)1.2.4 寿命预测方法 (7)1.3 三元乙丙橡胶热氧老化的国内外研究现状 (10)1.3.1 国内研究现状 (11)1.3.2 国外研究现状 (11)1.4 本课题的研究意义及主要内容 (13)第2章实验部分 (14)2.1 原材料及设备 (14)2.1.1 原材料 (14)2.1.2 主要设备与仪器 (15)2.2 实验主要内容及性能测试 (15)2.2.1 实验步骤 (15)2.2.2 老化实验 (16)2.2.3 性能测试 (17)第3章结果与讨论 (19)3.1 引言 (19)3.2 EPDM的配方筛选 (19)3.2.1 EPDM硫化体系的筛选和优化 (19)3.2.2 EPDM不同防老剂配方的筛选 (27)3.2.3 EPDM不同炭黑配方的筛选 (29)3.2.4 EPDM不同填料配方的筛选 (31)3.3 EPDM的寿命预测 (33)3.3.1 不同硫化体系的寿命预测 (34)3.3.2 不同炭黑种类的寿命预测 (38)3.4 溶胀度分析 (42)3.5 EPDM断口形貌分析 (44)第4章结论 (48)参考文献 (49)致谢 (4)第1章绪论第1页第1章绪论1.1 概述三元乙丙橡胶(EPDM)是以乙烯和丙烯为主要原料，并用少量的非共轭二烯烃在zeigler一Netta催化剂作用下聚合而成的一种通用合成橡胶。

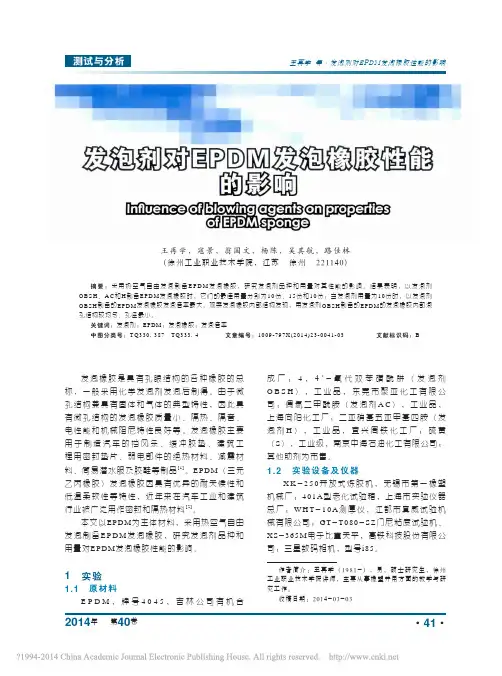

王再学 等·发泡剂对EPDM发泡橡胶性能的影响2014年 第40卷·41·作者简介：王再学（1981-），男，硕士研究生，徐州工业职业技术学院讲师，主要从事橡塑并用方面的教学与研究工作。

收稿日期：2014-03-03发泡剂对EPDM发泡橡胶性能的影响Influence of blowing agents on properties of EPDM sponge王再学，寇景，翁国文，杨陈，吴其航，路佳林(徐州工业职业技术学院，江苏 徐州 221140)摘要：采用热空气自由发泡制备E P D M 发泡橡胶，研究发泡剂品种和用量对其性能的影响。

结果表明，以发泡剂O B S H 、A C 和H 制备E P D M 发泡橡胶时，它们的最佳用量分别为10份、15份和10份；当发泡剂用量为10份时，以发泡剂O B S H 制备的E P D M 发泡橡胶发泡倍率最大。

观察发泡橡胶内部结构发现，用发泡剂O B S H 制备的E P D M 的发泡橡胶内部泡孔结构较均匀、孔径最小。

关键词：发泡剂；EPDM ；发泡橡胶；发泡倍率中图分类号：TQ330. 387 TQ333. 4 文章编号：1009-797X(2014)23-0041-03 文献标识码：B发泡橡胶是具有孔眼结构的各种橡胶的总称，一般采用化学发泡剂发泡后制得。

由于微孔结构兼具有固体和气体的典型特性，因此具有微孔结构的发泡橡胶质量小、隔热、隔音、电性能和机械阻尼特性良好等。

发泡橡胶主要用于制造汽车的挡风条、缓冲胶垫、建筑工程用密封垫片、弱电部件的绝热材料、减震材料、简易潜水服及胶鞋等制品[1]。

EPDM （三元乙丙橡胶）发泡橡胶因具有优异的耐天候性和低温柔软性等特性，近年来在汽车工业和建筑行业被广泛用作密封和隔热材料[2]。

本文以EPDM 为主体材料，采用热空气自由发泡制备E P D M 发泡橡胶，研究发泡剂品种和用量对EPDM 发泡橡胶性能的影响。

三元乙丙橡胶力学及压缩永久变形性能研究三元乙丙橡胶力学及压缩永久变形性能研究三元乙丙橡胶力学及压缩永久变形性能研究首先,本文对EPDM常用硫化体系进行对比考察,并对过氧化物硫化体系中助交联剂的单用及并用、常用防老剂的单用及并用对EPDM硫化特性、力学性能、耐老化性能及耐压缩永久变形性能的影响进行系统研究,以探索助交联剂的交联反应对DCP主交联作用的影响及防老剂的合理选用。

研究表明:1)、有效硫化体系及复合硫化体系力学性能较好,但耐老化及压缩永久性能差,DCP硫化体系综合性能较好。

2)、PDM、TAIC和S,可增大硫化胶的硫化速度和交联密度,并改善耐老化性能,且TAIC可改善加工性能;PDM、TAIC及适量S分别与DCP并用,可较好改善硫化胶压缩永久变形。

3)、采用单一防老剂,MB的综合性能及抗老化效果最好,硫化胶压缩永久变形最小;采用两种防老剂同份量并用,MB与NBC并用抗老化效果最好,而RD与MB并用压缩永久变形性能最好;MB与NBC不同份量并用时,其份量比为1/1时硫化胶综合性能较好,而份量比为0.5/1.5时压缩永久变形最小。

其次,本文分别从硫化温度、硫化时间、硫化工艺考察对EPDM硫化特性、力学性能、耐老化性能及耐压缩永久变形性能的影响。

研究表明:随硫化温度增大,填料间相互作用、交联密度减小,T10和T90明显缩短,压缩永久变形增大。

合理选择硫化温度和硫化时间,可使得硫化胶具有较好的综合性能,采用二段硫化能提高硫化胶的力学性能,二段硫化时间为2h时综合性能较佳。

随硫化时间和二段硫化时间增大,其压缩永久变形降低。

再次,本文研究了炭黑(N234、N330、N550及N774)、蒙脱土(DK2-OMMT、DK3-OMMT)、纳米重晶石(BaSO_4)及和纳米凹凸棒(AT)对EPDM的硫化特性、力学性能、耐老化性能及压缩永久变形性能的影响,并从粒径、结构性、微观形貌等因素考察,从而为配方筛选、新型填料的探索、纳米材料的应用提供理论和实验依据。

丁基橡胶阻尼材料的耐热空气老化性能及老化机理探讨发布时间：2023-02-03T03:24:55.459Z 来源：《科学与技术》2022年第18期作者：李虹征杨自祺[导读] 现阶段，人们对于丁基橡胶阻尼材料耐热空气的老化性能层面研究逐渐增多，李虹征1 杨自祺2广东信力科技股份有限公司广东东莞 523000[摘要]现阶段，人们对于丁基橡胶阻尼材料耐热空气的老化性能层面研究逐渐增多，为能够更进一步了解此类材料耐热空气的老化性能与其机理，本文主要以实验分析方式，对丁基橡胶阻尼材料耐热空气的老化性能与其机理开展实验分析及探讨，仅供参考。

[关键词]阻尼材料；丁基橡胶；空气；耐热；老化机理；老化性能前言：伴随丁基橡胶阻尼材料实际应用范围的不断扩大，使用者对其各项性能要求持续提高，尤其是更为关注材料自身耐热空气的老化性能。

因而，对丁基橡胶阻尼材料耐热空气的老化性能与其机理开展综合分析较为必要。

1、关于丁基橡胶的概述丁基橡胶属于无凝胶的一种共聚物，有着良好耐热性、耐气透性、耐候性、耐臭氧性等。

IIR，其所具备耐水、电绝缘、耐极性、耐酸耐碱性能等较为良好。

IIR分子链当中侧甲基呈密集状排列，蠕虫链类型结构形成，玻璃化的温度周边有次级转变存在，以至于阻尼峰高且宽，内耗峰由-70℃提升为20℃，是属于性能较为优异的一类阻尼材料，在车辆、船舶、飞机等不同机械减震系统装置当中应用的相对广泛[1]。

2、实验分析2.1材料及仪器选定此次实验所材料包含着牌号为BP301的IIR，密度为0.92Mg·m-3；牌号为HY-2055的PF树脂，呈线形结构，羟甲基及溴的质量分数各为0.08~0.12、0.038~0.042，软化点是85~95℃，且密度是1.05Mg·m-3；此外，选定硬脂酸、氧化锌、增塑剂DOP等材料；在仪器设备选定层面上，此次主要选定、Q800型号动态化热力学专用分析仪器、Nicolet-5700型号红外线的光谱仪器、kyky2800型号扫描电子式显微镜、CMT-7105型号电子形式万能试验装置、XLB-DC-600×600型号电磁平板式的硫化装置、YX-50型号模压成型装置、SK-160型号开放形式的炼塑装置。

摘要橡胶材料作为工业中的生产材料具有高弹性、良好的粘性、防水性、延展性，随着橡胶制作工艺的日益完善，橡胶材料的优良性能大幅度的提升，但是，橡胶材料在日常生活、运输保存、工业使用中存在老化现象，老化后的橡胶材料的使用率、可靠性严重降低，甚至完全丧失，老化后的橡胶材料弹性、延展性、韧性也会降低，这些性能降低与橡胶材料老化后力学性能的改变有着密不可分的关系。

本文研究的就是橡胶材料在高温老化后力学性能的改变情况。

主要利用恒温水浴箱对制备好的橡胶试件进行高温老化，老化后的橡胶试件首先要进行粘贴应变片的工作，将粘片成功的橡胶试件用万能表测量电阻，两个应变片的电阻较为接近的焊接1m左右的导线，接下来将没有问题的橡胶试件夹在万能材料试验机上，连接好应变仪后做单轴拉伸实验，实验后要保存实验数据，利用拟合的方法，对数据进行拟合分析，得出橡胶老化后力学性能的改变情况。

当老化温度增加时，橡胶材料的弹性模量、泊松比、拉断伸长率等力学性能均出现了先降低后升高的情况，这些力学性能的改变跟分子内部结构的改变有着直接关系。

关键词：橡胶老化；弹性模量；泊松比；拉伸强度；单轴拉伸AbstractRubber material for industrial production of materials with high elasticity, good stickiness, water proofing property, ductility, with the increasingly improvement of rubber production technology, excellent properties of rubber materials greatly promoted, however, rubber materials, transportation, storage, industrial use in daily life in aging, aging of rubber material utilization, severe lower reliability, and even complete loss, after aging of rubber elasticity, ductility and toughness, and reduces the performance degradation and rubber aging after the change of the mechanical properties of the intimate relationship.This paper studies the mechanical properties of rubber material after high temperature aging.Main use of constant temperature water bath to heat aging, cutting good rubber specimen after aging of rubber specimen first must carry on the work, strain gages will stick piece of rubber specimen using the multimeter, measure the resistance of success, both the resistance strain gauge is relatively close to the welding of around 1 m wire, then there will be no problem of the rubber specimen on a universal material experiment machine, uniaxial tensile experiment after fitting of strain gauge, the experiment should be preserved after the experimental data, by using the method of fitting, fitting analysis of data, it is concluded that the rubber after aging changes in mechanical properties.When the aging temperature increases, the elastic modulus, poisson's ratio, elongation at break and other mechanical properties of rubber materials decrease first and then increase. The change of these mechanical properties is directly related to the change of the internal structure of the molecule.Keywords：Rubber aging；The tensile strength；Poisson's ratio；Set the stretching stress；Uniaxial tensile目录第一章绪论 (1)1.1选题意义、目的 (1)1.2国内外研究现状 (1)1.2.1橡胶老化因素 (1)1.2.2橡胶老化的国内外研究现状 (2)1.3橡胶老化机理 (3)1.4单轴拉伸试验的国内外研究现状 (5)第二章实验仪器及使用原理 (7)2.1万能材料试验机 (7)2.2恒温水浴加热仪 (8)2.2.1主要零部件 (8)2.2.2使用方法 (8)2.3静态应变仪 (8)第三章实验内容 (9)3.1实验方案制定 (9)3.2制备实验试件 (9)3.3试件老化处理 (10)3.4粘贴应变片 (10)3.4.1处理试件表面 (10)3.4.2粘贴应变片 (11)3.4.3焊接导线 (11)3.4.4检查电路 (12)3.5选取实验夹具 (12)3.6单轴拉伸实验 (12)3.7实验数据处理 (12)第四章结论 (27)4.1橡胶试件老化后力学性能改变的原因 (27)4.2展望 (28)参考文献 (30)谢辞 (32)第一章绪论1.1选题意义、目的橡胶是合成材料之一，天然橡胶具有良好的延展性、弹性、可塑性、防水性等优良性能，现在天然橡胶的加工工艺日益完善，原材料的利用率大大提高[1]。
