建筑结构胶耐湿热老化性能测试方法研究

胶粘剂老化性能如何检测
1.物理性能测试
物理性能对胶粘剂的老化性能具有重要影响。

通过对胶粘剂进行物理性能测试，可以评估其老化程度。

常见的物理性能测试包括拉伸强度、剪切强度、抗老化性能、粘接性能等。

胶粘剂的老化程度通常表现为高温下强度下降或断裂率增加。

通过对比老化前后的物理性能，可以判断胶粘剂老化的严重程度。

2.化学分析
化学分析可通过检测胶粘剂内部化学成分的变化来评估其老化程度。

常用的化学分析方法包括红外光谱法、核磁共振法、气相色谱法等。

这些方法可以检测胶粘剂内部的功能基团变化、交联程度、分子量变化等，从而评估胶粘剂的老化程度。

3.加速老化试验
加速老化试验通过模拟实际使用条件下的老化过程，从而快速评估胶粘剂的耐老化性能。

常见的加速老化试验方法包括热老化、光老化、湿热老化等。

这些试验可在短时间内获得胶粘剂长期使用后的老化效果，并对胶粘剂进行定性和定量评估。

4.现场应用验证
在实际应用中对胶粘剂的老化性能进行验证是一种直观可靠的方法。

在场地施工等实际环境中，使用胶粘剂一段时间后，通过观察和检测其粘接效果和性能稳定性，评估胶粘剂的老化程度。

例如，可观察其粘接点是否出现开裂、脱落、变形，以及粘接强度是否下降等指标。

综上所述，胶粘剂老化性能可通过物理性能测试、化学分析、加速老化试验和现场应用验证等方法进行检测。

这些方法可以综合评估胶粘剂老化的程度，指导产品的性能优化和合理使用。

在实际应用中，应根据不同的胶粘剂类型和使用环境选择适当的检测方法，并结合多种手段进行综合评估。

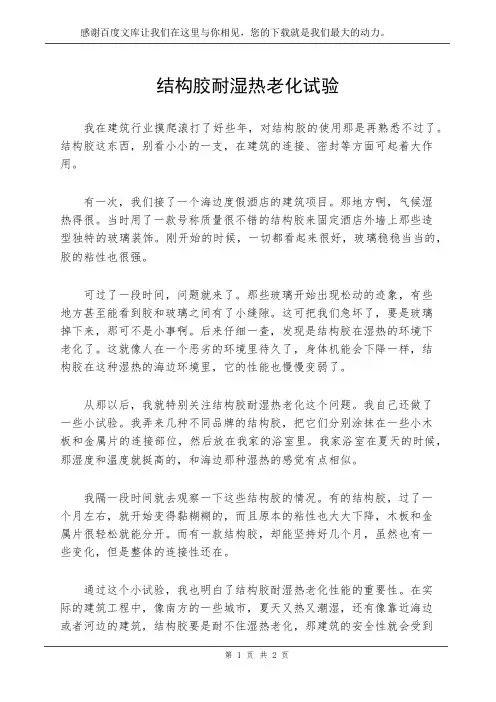

结构胶耐湿热老化试验我在建筑行业摸爬滚打了好些年，对结构胶的使用那是再熟悉不过了。

结构胶这东西，别看小小的一支，在建筑的连接、密封等方面可起着大作用。

有一次，我们接了一个海边度假酒店的建筑项目。

那地方啊，气候湿热得很。

当时用了一款号称质量很不错的结构胶来固定酒店外墙上那些造型独特的玻璃装饰。

刚开始的时候，一切都看起来很好，玻璃稳稳当当的，胶的粘性也很强。

可过了一段时间，问题就来了。

那些玻璃开始出现松动的迹象，有些地方甚至能看到胶和玻璃之间有了小缝隙。

这可把我们急坏了，要是玻璃掉下来，那可不是小事啊。

后来仔细一查，发现是结构胶在湿热的环境下老化了。

这就像人在一个恶劣的环境里待久了，身体机能会下降一样，结构胶在这种湿热的海边环境里，它的性能也慢慢变弱了。

从那以后，我就特别关注结构胶耐湿热老化这个问题。

我自己还做了一些小试验。

我弄来几种不同品牌的结构胶，把它们分别涂抹在一些小木板和金属片的连接部位，然后放在我家的浴室里。

我家浴室在夏天的时候，那湿度和温度就挺高的，和海边那种湿热的感觉有点相似。

我隔一段时间就去观察一下这些结构胶的情况。

有的结构胶，过了一个月左右，就开始变得黏糊糊的，而且原本的粘性也大大下降，木板和金属片很轻松就能分开。

而有一款结构胶，却能坚持好几个月，虽然也有一些变化，但是整体的连接性还在。

通过这个小试验，我也明白了结构胶耐湿热老化性能的重要性。

在实际的建筑工程中，像南方的一些城市，夏天又热又潮湿，还有像靠近海边或者河边的建筑，结构胶要是耐不住湿热老化，那建筑的安全性就会受到威胁。

在选择结构胶的时候，不能光看它刚开始的粘性和强度，还得考虑到它在这种特殊环境下的持久性能。

就像我们选鞋子，不能只看刚穿上的时候合不合脚，还得看走了很长路之后，这鞋子还能不能好好地保护我们的脚。

这结构胶耐湿热老化试验，虽然我做的比较简单，但是却让我在以后的工作里，对结构胶的选用有了更准确的判断。

结构胶耐湿热老化能力试验方案产品部徐江军肖皓一、试验目的公司结构胶在满足GB50367-2006和新出规范GB50728-2011中混凝土为基材基本性能的要求后，需要对WSX碳纤维浸渍胶（4:1）、WSJ-I粘钢胶（3:1）、WSJ-II灌注胶（4:1）和WSJ-IV植筋锚固用结构胶（2:1）和相关配套使用的底胶及修补胶的长期使用性能进行鉴定。

试验指标为结构胶胶粘剂湿热老化性能测定。

GB50728-2011规定设计使用年限为30年的结构胶，都应通过耐湿热老化能力的检验。

二、试验对象WSX碳纤维浸渍胶（4:1）WSJ-I粘钢胶（3:1）WSJ-II灌注胶（4:1）WSJ-IV植筋锚固用结构胶（2:1）三、试验内容1、试验设备及用水1.1采用的实验设备为上海一恒电器公司生产的CU-600电热恒温水槽，可满足GB50367中1.2附录H及J中对仪器的要求。

温度可控制在5-99℃，湿度95%，自动计时。

1.2实验用水为去离子水，自制。

2、试件2.1湿热老化性能测定采用钢对钢拉伸剪切试件，按GB/T7124的规定和要求制作，钢片采用喷砂或打磨处理（本次实验采用机械打磨）45#钢。

2.2试件数量每种结构胶不少于10个，制作粘接后随机分为二组，一组为对照组，一组为老化试验组。

2.3试验试件制作完成后25℃，7d静置固化后，对胶粘部位外部分进行涂防锈油漆密封。

对粘接缝进行保护以免沾染油漆。

试验中试件采用护钢宝底漆，并配合环氧云铁防锈中间漆和丙烯酸喷涂面漆进行防锈。

三、试验流程1、试验条件GB50367中1.2附录H 中湿热老化性能测定周期为50℃，90d 。

试验周期过长，因而结合公司实验室实际状况采用“附录J 结构用粘结材料湿热老化性能现场快速复验方法及评定标准。

”2、湿热控制湿热试验温度WSX 碳纤维浸渍胶（4:1）、WSJ-I 粘钢胶（3:1）和WSJ-IV 植筋锚（2:1）固用结构胶，恒温80℃，168小时（7d ）。

混凝土建筑结构胶耐湿热性能检测试验研究发布时间：2021-05-06T15:56:55.620Z 来源：《建筑实践》2021年40卷第3期作者：仲晓琴[导读] 混凝土建筑结构胶环氧树脂的耐湿热性能受到各种添加剂与填料用量的影响，仲晓琴阿拉善盟金路房地产开发有限责任公司商品混凝土站内蒙古自治区阿拉善盟邮编：750306摘要：混凝土建筑结构胶环氧树脂的耐湿热性能受到各种添加剂与填料用量的影响，良好的配置比例能够使混凝土建筑结构胶具有更加良好的耐湿热性能，适合在广西以及西南山区使用。

在今后的研究中可以从其他方面结构胶展开研究，开发出更多适用于高温湿热环境的混凝土建筑结构胶。

关键词：混凝土建筑；结构胶；环氧树脂；耐湿热；固化剂；硅微粉引言耐湿热性能时混凝土建筑结构胶的重要指标，将建筑结构胶中具有代表性的环氧树脂作为研究对象，监测其耐是热性能。

使用煮沸法分析不同种类固化剂、不同用量的硅微粉、偶联剂以及气象白炭黑对于环氧树脂耐湿热性能的影响，利用固化剂复配方法，获得性能更好的固化剂吧，提高了环氧树脂耐湿热性能。

检测结果表明，使用低分子聚酰胺与改性脂环胺复配后的固化剂，用量为环氧树脂质量20%，硅微粉用量小于环氧树脂质量200%，偶联剂用量与气相白炭黑用量均占环氧树脂总质量的3.5%，这种情况下混凝土建筑结构胶环氧树脂的耐湿热性能最好。

1材料方法1.1材料环氧树脂：工业级，河北跃腾防腐材料有限公司；硅微粉∶鞍山鞍美国贸实业开发有限公司；偶联剂∶KH550∶南京品宁偶联剂有限公司；气象白炭黑：山东弘兴白炭黑有限责任公司；固化剂：X1∶低分子聚酰胺固化剂：河南水之环实业有限公司；X2∶改性脂肪胺固化剂∶济南昭合新材料有限公司；X3∶改性芳香胺固化剂∶广州市代迅商贸有限公司；X4∶改性脂环胺固化剂∶广州市天脉化学科技有限公司；X5∶X1与X4复配。

1.2设备JB-60D数显恒速搅拌机：常州金坛良友仪器有限公司；WE-1000B万能材料试验机：济南锐玛机械设备责任有限公司；OF-22GW烘箱：苏州台硕电热设备制造有限公司；蠕变试验机；济南中研试验机有限公司；变频高速搅拌机：东莞市科德机械有限公司；GDJS61湿热老化试验机：上海还想一起设备厂。

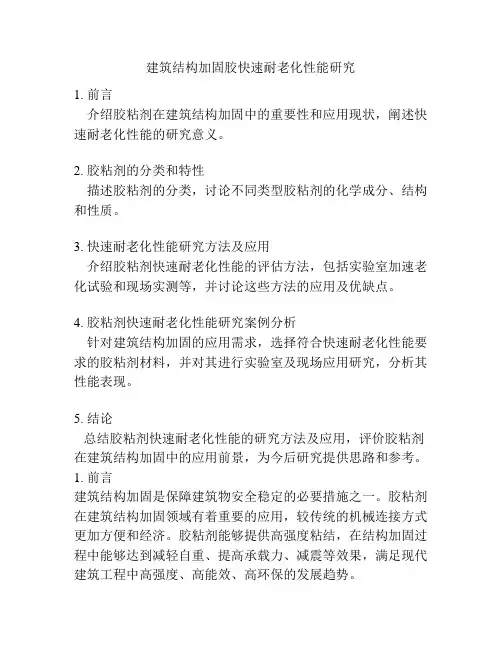

建筑结构加固胶快速耐老化性能研究1. 前言介绍胶粘剂在建筑结构加固中的重要性和应用现状，阐述快速耐老化性能的研究意义。

2. 胶粘剂的分类和特性描述胶粘剂的分类，讨论不同类型胶粘剂的化学成分、结构和性质。

3. 快速耐老化性能研究方法及应用介绍胶粘剂快速耐老化性能的评估方法，包括实验室加速老化试验和现场实测等，并讨论这些方法的应用及优缺点。

4. 胶粘剂快速耐老化性能研究案例分析针对建筑结构加固的应用需求，选择符合快速耐老化性能要求的胶粘剂材料，并对其进行实验室及现场应用研究，分析其性能表现。

5. 结论总结胶粘剂快速耐老化性能的研究方法及应用，评价胶粘剂在建筑结构加固中的应用前景，为今后研究提供思路和参考。

1. 前言建筑结构加固是保障建筑物安全稳定的必要措施之一。

胶粘剂在建筑结构加固领域有着重要的应用，较传统的机械连接方式更加方便和经济。

胶粘剂能够提供高强度粘结，在结构加固过程中能够达到减轻自重、提高承载力、减震等效果，满足现代建筑工程中高强度、高能效、高环保的发展趋势。

然而，胶粘剂在长期使用过程中会受到环境因素的影响，使得其性能发生退化，从而影响其粘结质量。

特别是在酷热、潮湿、较为恶劣的气候条件下，胶粘剂的快速老化问题更为明显，给建筑结构安全稳定带来潜在威胁。

因此，研究胶粘剂的快速耐老化性能，提高胶粘剂的使用寿命和稳定性，成为当前研究的热点与难点。

本论文将从胶粘剂分类和特性、快速耐老化性能研究方法及应用、胶粘剂快速耐老化性能研究案例分析以及结论四个方面对建筑结构加固胶快速耐老化性能研究进行探究，以期为相关领域的研究与工程实践提供有益参考。

2. 胶粘剂的分类和特性胶粘剂是一种重要的胶黏材料，通常被定义为由一种或多种成分组合而成的将两个表面牢固粘合在一起的材料。

根据化学成分和结构特性，胶粘剂可分为多种类型，如环氧胶、聚氨酯胶、丙烯酸酯胶等。

在构筑材料中，胶粘剂的应用需要具备优异的特性，包括高粘接强度、耐水性、耐高温、抗化学物质腐蚀等多种性能。

胶水湿热老化试验胶水在实际使用中，会面临各种各样的环境。

湿热环境就是很常见的一种。

湿热老化试验呢，就像是给胶水来一场特殊的“考验之旅”。

你想啊，在又湿又热的环境里，胶水就像一个小战士，得看它能不能坚守住自己的“阵地”，也就是能不能保持把东西粘得牢牢的。

这个试验就是把胶水放在那种又潮湿度又高、温度也比较高的环境里，放一段时间，然后看看胶水的性能有没有下降，像它还能不能粘得住东西呀，粘的强度有没有变化之类的。

这可太重要啦！咱们生活里到处都有胶水的身影。

比如说家里的家具要是用胶水粘的，要是胶水不经用，在湿热的环境里坏了，那家具可能就散架啦。

再比如说一些电子产品，里面的小零件好多也是用胶水固定的，要是胶水因为湿热老化不行了，那电子产品可能就出故障了。

从工业生产的角度看，如果不做这个试验，生产出来的产品用到了不合格的胶水，那产品的质量就没法保证。

这就好比你做一个超级重要的蛋糕，结果用了变质的面粉，那蛋糕肯定做不好呀。

做这个试验就是为了提前知道胶水在湿热环境下的表现，这样就能选到合适的胶水，保证产品的质量和寿命。

1. 准备工作。

要做这个试验，首先得有个合适的试验设备，就像一个小小的湿热“魔法屋”。

这个设备能精确地控制温度和湿度。

然后呢，还得准备好要测试的胶水样本。

这个样本得是按照一定的标准制作的，不能随便弄一点胶水就放进去。

而且啊，还得准备一些用来粘东西的材料，就像小木板或者小金属片之类的，这样才能看胶水把它们粘在一起后的表现。

2. 试验操作。

把胶水涂在准备好的材料上，按照规定的方法粘好。

然后把这个粘好的东西放进湿热试验设备里。

接下来就等着看啦。

这个时候的心情就有点像等自己种的小种子发芽一样，既期待又有点小担心。

在试验过程中，设备里的温度和湿度一直保持在设定的值。

这个过程可能要持续好几天，甚至好几周呢，就看具体的试验要求了。

3. 试验后的检测。

等试验时间到了，把胶水样本从设备里拿出来。

这时候就要仔细检查胶水的情况啦。

建筑防水材料老化试验方法建筑防水材料老化试验是评估防水材料抗老化性能的重要方法。

本文介绍了两种常用的建筑防水材料老化试验方法，并对其试验原理、试验步骤和注意事项进行了详细说明。

一、湿热老化试验1.试验原理湿热老化试验是将防水材料放置在高温高湿环境中，模拟材料在使用过程中遇到的气候环境，引起材料老化的过程。

在高温高湿环境中，材料中的化学结构和物理性能可能发生变化，从而评估材料的老化性能。

2.试验步骤(1)准备工作：准备好老化设备、订制老化板和老化样品；(2)制备样品：将不同种类的防水材料，按照规定的尺寸和数量制备成样品；(3)加样：将制备好的样品放置到老化板上，并注明样品的代码、试验日期和试验方法等信息；(4)装置老化设备：将老化板放入老化设备中，并按照试验条件设定老化时间；(5)老化：启动老化设备进行试验，使样品在规定的时间内处于高温高湿环境中；(6)取样测试：移除老化设备中的老化板，取出样品进行相关测试。

3.注意事项(2)老化设备的温度和湿度应符合试验标准，避免试验结果因环境条件不一致而出现偏差；(3)在加样前，需将老化板处理干燥，避免板面潮湿，影响样品粘结。

紫外老化试验是将防水材料放置在紫外辐射下，模拟材料在户外环境中遇到的日光紫外线辐射，评估材料抗老化性能的试验。

在光照强度和时间控制下，通过评估防水材料在辐射后光泽度和断裂伸长率等物理性能的变化，参考试验标准和指标，评估材料的耐久性。

(2)对于不同的材料类型和试验标准，需要确定合适的光照强度和时间，以确保试验结果的可行性；(3)在取样测试前，若样品有明显变形或损坏，应重新制备新的样品，避免影响试验结果的正确性。

综上述，湿热老化试验和紫外老化试验是建筑防水材料老化试验中比较常见的试验方式，在试验前必须按照规范化的程序制备样品和保证试验条件的准确性。

选拥有稳定品质的防水材料能够在建筑物的使用寿命范围内保持水密性和防水效果，从而保证建筑安全和可持续性。

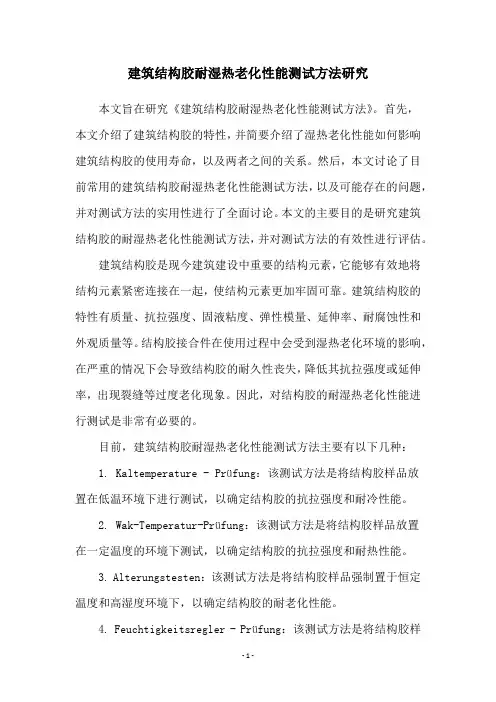

建筑结构胶耐湿热老化性能测试方法研究本文旨在研究《建筑结构胶耐湿热老化性能测试方法》。

首先，本文介绍了建筑结构胶的特性，并简要介绍了湿热老化性能如何影响建筑结构胶的使用寿命，以及两者之间的关系。

然后，本文讨论了目前常用的建筑结构胶耐湿热老化性能测试方法，以及可能存在的问题，并对测试方法的实用性进行了全面讨论。

本文的主要目的是研究建筑结构胶的耐湿热老化性能测试方法，并对测试方法的有效性进行评估。

建筑结构胶是现今建筑建设中重要的结构元素，它能够有效地将结构元素紧密连接在一起，使结构元素更加牢固可靠。

建筑结构胶的特性有质量、抗拉强度、固液粘度、弹性模量、延伸率、耐腐蚀性和外观质量等。

结构胶接合件在使用过程中会受到湿热老化环境的影响，在严重的情况下会导致结构胶的耐久性丧失，降低其抗拉强度或延伸率，出现裂缝等过度老化现象。

因此，对结构胶的耐湿热老化性能进行测试是非常有必要的。

目前，建筑结构胶耐湿热老化性能测试方法主要有以下几种：1. Kaltemperature - Prüfung：该测试方法是将结构胶样品放置在低温环境下进行测试，以确定结构胶的抗拉强度和耐冷性能。

2. Wak-Temperatur-Prüfung：该测试方法是将结构胶样品放置在一定温度的环境下测试，以确定结构胶的抗拉强度和耐热性能。

3. Alterungstesten：该测试方法是将结构胶样品强制置于恒定温度和高湿度环境下，以确定结构胶的耐老化性能。

4. Feuchtigkeitsregler - Prüfung：该测试方法是将结构胶样品放置在不断变化的湿度环境下进行测试，以确定结构胶的耐湿性能。

上述测试方法比较常用，但其中也存在一些问题，最主要的问题是，恒定温度和高湿度的环境条件可能并不能真实反映结构胶的真实使用环境。

此外，老化测试耗时较久，更多的是长期耐久性测试。

据了解，目前已经有几家公司采用了新型的建筑结构胶耐湿热老化性能测试方法，主要采用模拟使用环境的方式来进行测试。

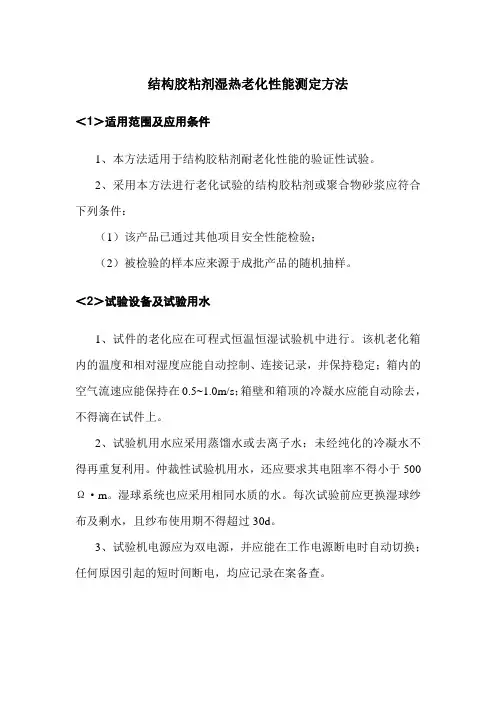

结构胶粘剂湿热老化性能测定方法＜1＞适用范围及应用条件1、本方法适用于结构胶粘剂耐老化性能的验证性试验。

2、采用本方法进行老化试验的结构胶粘剂或聚合物砂浆应符合下列条件：（1）该产品已通过其他项目安全性能检验；（2）被检验的样本应来源于成批产品的随机抽样。

＜2＞试验设备及试验用水1、试件的老化应在可程式恒温恒湿试验机中进行。

该机老化箱内的温度和相对湿度应能自动控制、连接记录，并保持稳定；箱内的空气流速应能保持在0.5~1.0m/s；箱壁和箱顶的冷凝水应能自动除去，不得滴在试件上。

2、试验机用水应采用蒸馏水或去离子水；未经纯化的冷凝水不得再重复利用。

仲裁性试验机用水，还应要求其电阻率不得小于500Ω·m。

湿球系统也应采用相同水质的水。

每次试验前应更换湿球纱布及剩水，且纱布使用期不得超过30d。

3、试验机电源应为双电源，并应能在工作电源断电时自动切换；任何原因引起的短时间断电，均应记录在案备查。

＜3＞试件1、老化性能的测定应采用钢对钢拉伸剪切试件，并应按现行国家标准《胶粘剂拉伸剪切强度测定方法（金属对金属）》GB7124的规定和要求制备，粘接用的金属试片应为粘合面经过喷砂或机械打磨处理的45号钢。

对聚合物砂浆及复合砂浆的老化性能测定允许采用符合本方案附录R规定的钢套筒式试件。

2、试件的数量不应少于15个，且应随机均分为3组；其中一组为对照组，另两组为老化试验组。

3、试件胶缝静置固化7d后，应对金属外露表面涂以防锈油漆进行密封，但应防止油漆粘染胶缝。

＜4＞试验条件1、湿热条件应符合下列规定：（1）温度，应保持50℃+2℃-1℃；（2）相对湿度应保持95%~100%；（3）恒温、恒湿时间自箱内温、湿度达到规定值算起，应为60d 或90d。

2、升温、恒温及降温过程的控制（1）升温制度，应防止油漆粘染胶缝。

应在1.5h~2h内，使老化箱内温度自25℃+3℃-1℃连续、均匀地升至50℃+3℃-1℃；相对湿度也应升至95%以上；此过程中试样表面应有凝结水出现。

结构用粘结材料湿热老化性能现场快速复验方法及评定标准【1】适用范围1、本方法适用于已通过湿热老化性能验证性试验的结构胶粘剂和结构加固用聚合物砂浆进场复验。

2、当出具本复验报告时，必须附有湿热老化性能验证性试验报告，否则本复验报告无效。

【2】试验设备及装置1、恒温水槽试件的老化应在可调控水温的恒温水槽中进行，恒温水槽的水温应能在40～100℃之间可调，且能在任一温度点上保持稳定。

其水温误差不应大于0.5℃。

注：试验用水应采用蒸馏水或去离子水，且试验用过的水不得重复使用。

2、试验机，根据受检粘结材料的不同，选用拉力试验机或压力试验机。

试验机的加荷能力，应使试件的破坏荷载处于试验机标定满负荷20%～80%之间。

试验机的示值误差不应大于1%。

3、加荷装置（包括夹持器）根据不同受检粘结材料所执行的剪切试验方法国家标准确定。

【3】试件1、结构胶粘剂或结构用聚合物砂浆的老化性能的快速复验，应采用测定其抗剪强度的试件；其形式、尺寸和表面处理方法应按所执行的剪切试验方法标准确定。

注：若按现行国家标准《胶粘剂拉伸剪切强度测定方法（金属对金属）》GB/T7124制作试件不成功，则本试验无需进行，即可直接判定该胶粘剂为不合格产品。

2、试件的数量不应少于10个，且应随机分为2组；其中一组为老化试验组；另一组为对照组。

3、试件的粘合、养护条件和方法以及固化或硬化时间的要求，应符合其产品说明书的要求。

试件在23℃条件下固化养护时间以7d 为准，但若工期紧，且已征得有关各方同意，对胶粘剂则允许在40℃+20℃条件下固化养护24h，经自然降温至23℃±2℃后，再静置16h，即可开始复验。

【4】复验条件1、现场老化性能的复验条件应符合下列规定：（1）水温：对一般结构胶粘剂及聚合物砂浆，应保持80℃；对低粘度压力灌注胶粘剂，应保持55℃，允许偏差均为0℃+2℃；（2）恒温时间：对一般结构胶粘剂及聚合物砂浆为168h；对低粘度压力灌注结构胶粘剂为240h。

TS850 结构胶耐老化性能测试报告1.测试目的TS850是一款高强度、高韧性的双组份室温固化聚氨酯结构粘接剂，可用于机动车车身复合材料零部件的粘接。

耐老化性能是结构胶的重要性能，对于胶粘剂的耐久性和使用寿命有重要的影响。

本实验对完全固化后的TS850产品进行热老化和湿热老化实验，一段时间后，观察强度是否有衰减。

2.测试方法热老化：按照GB/T7124制备剪切强度实验件（粘接基材为低碳钢，表面喷砂），室温完全固化后放于80℃烘箱，一段时间后取出，按照GB/T7124测试剪切强度，与初始剪切强度对比。

湿热老化：按照GB/T528制备拉伸强度实验件，室温完全固化后放于湿热老化箱内（85℃，85%湿度），一段时间后取出，按照GB/T528测试拉伸强度，与初始拉伸强度对比。

3.测试结果热老化：老化时间/h 剪切强度/MPa0 19.6100 29.5200 32.3300 30.7400 30.6500 30.9750 30.31000 28.5湿热老化：老化时间/h 本体拉伸强度/MPa0 32.4250 35.2500 34.9750 32.81000 41.54.结论80℃热老化和双85（85℃，85%湿度）湿热老化后，TS850的强度没有明显衰减，由于存在后固化效应，与常温固化时强度相比均有一定程度的增大。

TS850聚氨酯结构胶具有较好的抗热性和抗湿热性能，性能可靠。

声明本文中所涉及的数据可靠，仅供参考，对于任何人采用我们无法控制的方法得到的结果，我们恕不负责。

使用者有责任确定天山产品或任何生产方法在涉及特殊用途时的适配性，在操作和使用天山产品时应采取正确的预防措施保证财产和人身安全。

综上所述，天山公司拒绝为发生在产品销售和使用天山产品过程中作为特殊目的而作的所有担保和暗示。

进一步，天山公司对包括经济损失在内的任何结果性或附带性损害，不承担任何责任。

1.结构胶进行耐湿热老化试验的重要性？（1）对结构胶粘剂而言，其耐老化性能极为重要，一是因为建筑物对胶粘剂的使用年限要求长达30年以上，其后期粘结强度必须得到保证；二是因为规范采用的湿热老化检验法，其检出不良固化剂的能力很强，而固化剂的性能又决定着胶粘剂长期使用的可靠性。

（2）近期，由于价格竞争愈演愈烈，导致了不少厂商纷纷变更胶粘剂的固化剂成分。

尽管固化剂的改变，虽有可能做到不影响胶粘剂的短期粘结强度（如使用T31为固化剂），但却无法制止胶粘剂耐老化性能的急剧下降。

因此，劣质的固化剂很容易在湿热老化试验中被检出。

故必须坚持进行见证抽样的湿热老化检验。

2.结构胶的耐长期应力作用能力如何进行检验？试件需在（23±2）℃、（50±5）%RH环境中承受4.0MPa剪应力持续作用210d，其鉴定合格指标为钢对钢拉伸抗剪试件不破坏，且蠕变的变形值小于0.4mm。

设计使用年限为50年的结构胶应通过耐长期应力作用能力的检验。

3.结构胶的抗疲劳能力如何进行检验？试件需在室温下，以频率为10Hz、应力比为5:1.5、最大应力为4.0MPa 的疲劳荷载下进行钢对钢拉伸抗剪试验，其鉴定合格指标为经200万次疲劳荷载作用后，试件不破坏。

对承受动荷载作用的结构胶，应通过抗疲劳能力检验。

4.结构胶的耐冻融能力如何进行检验？试件需在-25℃35℃冻融循环温度下，每次循环8h，经50次循环后，在室温下进行钢对钢拉伸抗剪试验，其鉴定合格指标为与室温下，短期试验结果相比，其抗剪强度降低率不大于5%。

对寒冷地区使用的结构胶，应通过耐冻融能力检验。

5.结构胶的耐介质侵蚀能力如何进行检验？结构胶的耐介质侵蚀能力包括了耐盐雾作用、耐碱性介质作用和耐酸性介质作用的测试。

在胶的耐介质侵蚀性能的检验中，之所以要做耐弱酸作用，是因为考虑到即使处于一般环境中的胶接构件，也会遇到酸雨、酸雾以及工业区大气污染的作用。

6.什么叫结构胶工艺性能中的触变指数？此指数测试有何意义？所谓结构胶的触变性，是指胶液在一定剪切速率作用下，其剪应力随时间延长而减小的特性。

建筑材料耐候性能研究与评价方法探讨随着现代建筑材料的不断发展和更新，建筑材料的耐候性能成为了人们关注的焦点。

耐候性能是指材料在自然环境中长期使用过程中所表现出的抗风化、抗老化、抗紫外线辐射等特性。

本文将探讨建筑材料耐候性能的研究方法和评价方法。

一、耐候性能研究方法1. 实地观察法实地观察法是最直接的研究方法之一，通过长期观察建筑材料在自然环境中的表现来评估其耐候性能。

这种方法可以考察材料的抗风化、抗老化等性能，但需要较长时间才能得到准确的结果。

2. 加速老化试验法加速老化试验法是通过模拟自然环境中的各种因素，如温度、湿度、紫外线辐射等，加速材料老化过程，从而快速评估材料的耐候性能。

这种方法可以节省时间和成本，但需要确保试验条件与实际环境相符。

3. 材料性能测试法材料性能测试法是通过对材料的物理、化学性能进行测试，如抗拉强度、耐磨性、耐腐蚀性等，来评估其耐候性能。

这种方法可以直接测量材料的性能指标，但需要结合实际应用环境来进行评估。

二、耐候性能评价方法1. 耐候性能等级评价法耐候性能等级评价法是根据材料在自然环境中的表现，将其分为不同的耐候性能等级。

这种评价方法简单直观，但对于不同材料的评估标准可能存在差异。

2. 综合评价指标法综合评价指标法是通过综合考虑材料的多个性能指标，如抗风化性能、抗老化性能等，来评估其耐候性能。

这种方法可以综合考虑材料的各种性能，但需要确定各个指标的权重。

3. 数值模拟方法数值模拟方法是通过建立数学模型，模拟材料在不同环境下的行为，如温度变化、湿度变化等，来评估其耐候性能。

这种方法可以定量分析材料的性能，但需要准确的模型和参数。

三、建筑材料耐候性能的重要性建筑材料的耐候性能对于建筑物的使用寿命和维护成本具有重要影响。

一方面，良好的耐候性能可以延长建筑物的使用寿命，减少维修和更换材料的成本。

另一方面，不良的耐候性能会导致建筑物的损坏和老化，增加维修和维护的困难和成本。

在城市化进程加快的背景下，建筑材料的选择和使用变得越来越重要。

结构胶耐湿热老化试验一、结构胶耐湿热老化试验（方案类文档）一、方案名称结构胶耐湿热老化试验方案二、目标与需求1. 目标准确评估结构胶在湿热环境下的老化性能，包括其粘结强度、柔韧性等各项指标的变化情况。

为结构胶在实际湿热环境中的应用提供可靠的性能数据支持。

2. 需求合适的试验设备，如湿热老化试验箱，能够精确控制温度和湿度。

足够数量且具有代表性的结构胶样品。

三、方法流程1. 样品准备从市场上采购不同品牌、不同型号的结构胶。

根据相关标准，将结构胶制作成标准的测试试样，如粘结试件等。

2. 试验设置将制作好的试样放入湿热老化试验箱。

设置试验箱的温度为[具体温度]，湿度为[具体湿度]，老化时间设定为不同的时间段，如100小时、200小时、500小时等。

3. 性能测试在每个老化时间段结束后，取出试样。

对试样进行各项性能测试，如采用万能试验机测试粘结强度，采用弯曲试验仪测试柔韧性等。

四、具体实施步骤1. 样品采集与制备安排专人到市场上的正规建材商店购买结构胶。

购买时要注意选择不同生产厂家、不同价格区间的结构胶，以保证样品的多样性。

在实验室中，按照结构胶的使用说明书，在清洁、干燥的环境下，将结构胶均匀涂抹在标准的粘结基底材料上，制作成一定尺寸的粘结试件，例如尺寸为[长]×[宽]×[厚]的试件，每种结构胶制作至少[X]个试件。

2. 试验箱操作开启湿热老化试验箱，在试验箱的操作面板上，设置温度参数为[40℃]，湿度参数为[90%]。

将制作好的试件小心地放入试验箱内的样品架上，确保试件之间有足够的间隔，避免相互影响。

记录每个试件放入试验箱的时间，作为老化时间的起始点。

3. 定期测试当达到第一个老化时间点（100小时）时，停止试验箱运行。

小心取出试件，使用万能试验机进行粘结强度测试。

将试件固定在试验机的夹具上，按照试验机的操作规程，逐渐施加拉力，直到试件破坏，记录下破坏时的拉力值，根据试件的粘结面积计算出粘结强度。

收稿日期：2019-12-09作者简介：郑全成（1972-），男，汉族，河南驻马店人，大学本科，高级工程师，研究方向：建设工程造价管理。

通讯作者：张启志（1968-），男，汉族，河南驻马店人，大学本科，正高级工程师，研究方向：建设工程管理。

E-mail：139****************高温环境下建筑结构胶的性能研究郑全成1，张启志2（1.河南智鸿工程管理服务有限公司，河南驻马店463000；2.黄淮学院，河南驻马店463000）摘要：高温环境下，建筑结构胶的性能会发生一定的变化。

为了安全起见，在高温下使用建筑结构胶时必须对其进行性能检测。

文章通过实验研究的方式，研究在不同温度下两种建筑结构胶的拉伸性能和拉伸剪强度。

研究结果表明，高温环境下建筑结构胶的性能会发生显著变化；当温度不断升高时，建筑结构胶的拉伸强度、拉伸弹性模量和拉伸剪切强度都会随之降低，拉伸蠕变和拉伸断裂伸长率会随之增加。

关键词：高温环境；建筑结构胶；性能中图分类号：TQ437+.1文献标识码：A文章编号：1001-5922（2020）06-0006-05 Study on the Performance of Building Structural Adhesives inHigh Temperature EnvironmentZHENG Quan-cheng1，ZHANG Qi-zhi2（1.Henan Zhihong Engineering Management Service Co.,Ltd.,Zhumadian Henan463000,China；2.Huanghuai University,Zhumadian Henan463000,China）Abstract：Under high temperature environment,the performance of building structural adhesive will change to some extent.For safety reasons,building structural adhesives must be tested for performance when used at high tem⁃peratures.The paper studies the tensile properties and tensile shear strength of two building structural adhesives at different temperatures through experimental research.The research results show that the performance of building structural adhesives will change significantly under high temperature environment;when the temperature is continu⁃ously increased,the tensile strength,tensile elastic modulus and tensile shear strength of building structural adhe⁃sives will decrease accordingly,creep and tensile elongation at break increase accordingly.Key words：high temperature environment;building structural adhesive;performance建筑结构胶因其具有良好的力学性能、耐久性能等，在建筑维修加固中有着广泛的应用。

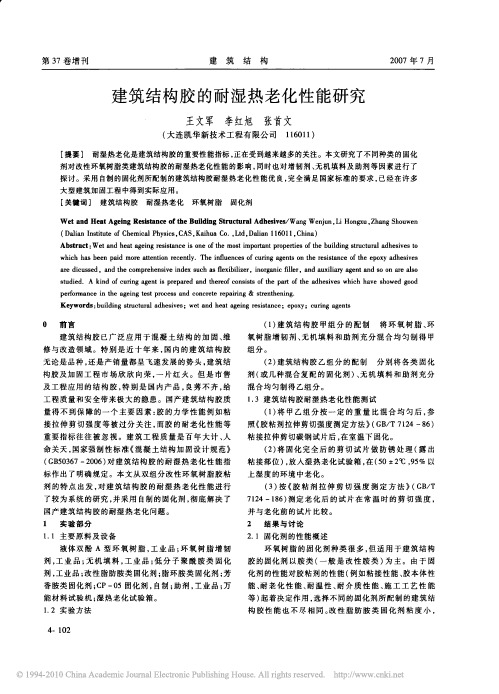

建筑结构胶的耐湿热老化性能研究耐湿热老化性能作为建筑结构胶，特别是用于承重结构加固改造的粘钢胶、植筋胶、碳纤维胶的重要性能，对胶粘剂的耐久性和使用寿命都有重要的影响。

本文对建筑结构胶的耐湿热老化性能进行了较为系统的研究，并采用自制的固化剂，较好地解决了国产建筑结构胶的耐湿热老化性差的问题。

标签：建筑结构胶；耐湿热；老化性能研究1、前言建筑结构胶已广泛应用于混凝土结构的加固、维修与改造方面。

特别是近十年来，国内的建筑结构胶无沦是品种，还是产销量都呈陕速发展的势头，但市售及工程应用的结构胶，良莠不齐，给工程质量和安全带来极大的隐患。

因此，对建筑结构胶的耐湿热老化性能的研究具有重要的现实意义。

2、实验部分2.1主要原料及设备液体双酚A型环氧树脂，工业品；环氧树脂增韧剂，工业品；无机填料，工业品；低分子聚酰胺类固化剂，工业品；改性脂肪胺类、脂环胺类、芳香胺类、CP-D5等固化剂，自制；助剂，工业品；万能材料试验机；湿热老化试验箱。

2.2配胶将环氧树脂、环氧树脂增韧剂、无机填料和助剂充分混合均匀为甲组分，将各类固化剂（或其混合物）、无机填料和助剂充分混合均匀为乙组分。

2.3耐湿热老化性能测试（1）将甲乙组分按一定的质量比混合均匀后，按GB/T7124-1986粘接拉伸剪切碳钢试片后，在室温下固化。

（2）将固化完全后的剪切试片做防锈处理（露出粘接部位），放入湿热老化试验箱，在（50±2）℃，95%以上湿度的环境中进行老化试验。

（3）按GB/T7124-1986测定老化后的试片常温下的剪切强度，并与老化前的试片比较。

3、结果与讨论——建筑结构胶的耐湿热老化性能研究3.1固化剂的性能概述环氧树脂的固化剂种类很多，但适用于建筑结构胶的固化剂以胺类（一般是改性胺类）为主。

由于固化剂的性能对胶粘剂的性能（例如粘接性能、胶本体性能、耐老化性能、耐温性、耐介质性能、施工工艺性能等）起着决定作用，选择不同的固化剂所配制的建筑结构胶性能也不尽相同。
