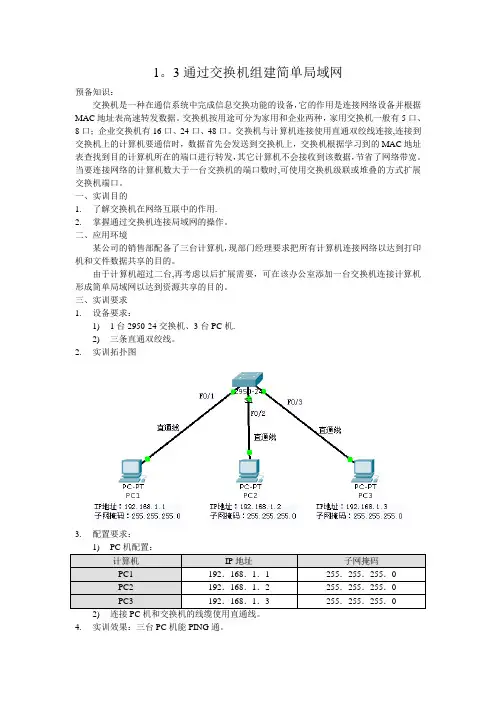

13 通过交换机组建简单局域网

1。

3通过交换机组建简单局域网预备知识：交换机是一种在通信系统中完成信息交换功能的设备，它的作用是连接网络设备并根据MAC地址表高速转发数据。

交换机按用途可分为家用和企业两种，家用交换机一般有5口、8口；企业交换机有16口、24口、48口。

交换机与计算机连接使用直通双绞线连接,连接到交换机上的计算机要通信时，数据首先会发送到交换机上，交换机根据学习到的MAC地址表查找到目的计算机所在的端口进行转发，其它计算机不会接收到该数据，节省了网络带宽。

当要连接网络的计算机数大于一台交换机的端口数时,可使用交换机级联或堆叠的方式扩展交换机端口。

一、实训目的1.了解交换机在网络互联中的作用.2.掌握通过交换机连接局域网的操作。

二、应用环境某公司的销售部配备了三台计算机，现部门经理要求把所有计算机连接网络以达到打印机和文件数据共享的目的。

由于计算机超过二台,再考虑以后扩展需要，可在该办公室添加一台交换机连接计算机形成简单局域网以达到资源共享的目的。

三、实训要求1.设备要求：1)1台2950-24交换机、3台PC机.2)三条直通双绞线。

2.实训拓扑图3.配置要求：计算机IP地址子网掩码PC1 192．168．1．1 255．255．255．0PC2 192．168．1．2 255．255．255．0PC3 192．168．1．3 255．255．255．04.实训效果：三台PC机能PING通。

四、实训步骤1.添加设备并使用线缆连接2.设置PC机IP地址3.使用PING命令测试连通性五、详细步骤1.按实训拓扑图添加一台2950—24交换机和三台PC机，下图为添加2950交换机的步骤，PC机参照1.2双机互联.2.在设备类型选择区选择“线缆-直通线”，如下图所示。

3.选择直通线后在PC1上左键，选择“FastEthernet”网卡接口，如下图所示。

4.然后在2950—24交换机上点击左键，选择“FastEthernet0/1"即交换机的0模块第一个接口，点击左键确定连接,如下图所示。

使用交换机搭建局域网的步骤在今天的信息时代，网络已经成为人们生活和工作中必不可少的一部分。

而局域网（Local Area Network，LAN）作为连接多台计算机并实现资源共享的基本网络形式，被广泛应用于家庭、办公室、学校等各种环境中。

本文将介绍使用交换机搭建局域网的具体步骤，并对一些常见的问题进行解答。

1. 选择合适的交换机首先，我们需要选择一台适合的交换机来搭建局域网。

交换机是实现局域网内设备连接的核心设备，根据实际需求选择合适的型号和端口数量。

一般来说，如果需要连接的设备较多，例如超过十台计算机，建议选择端口数量较多的交换机。

2. 连接交换机将交换机的电源线插入电源插座，并确保交换机的电源开关已打开。

然后，使用网线将交换机的一个端口与路由器或宽带猫连接，以接入互联网。

另外，将需要连接的计算机、打印机或其他网络设备使用网线连接到交换机的其他端口上。

3. 配置交换机基本参数进入交换机的管理界面，一般通过打开浏览器，在地址栏中输入交换机的默认IP地址进行访问。

初次登录时，会要求输入默认的用户名和密码。

登录成功后，根据交换机的使用说明，进行基本参数的配置，如设定交换机的IP地址、子网掩码、网关等。

4. 设定VLAN（虚拟局域网）如果需要将局域网划分为不同的网络段或实现对不同用户的分组管理，可以通过设定VLAN来实现。

在交换机的管理界面中，找到VLAN设置的选项，并根据需求创建各个VLAN，并将相应的端口划分到对应的VLAN中。

5. 配置端口参数交换机的端口参数配置非常重要，可以对局域网的性能和安全性产生重要影响。

通过设置端口速率、双工模式和流控等参数，可以提高数据传输的效率和可靠性。

此外，还可以使用交换机提供的ACL （Access Control List）功能，对端口进行访问控制和安全限制。

6. 测试网络连接在完成交换机的基本配置后，需要进行网络连接的测试，以确保局域网的正常运行。

可以尝试访问互联网、共享文件夹、打印机等，观察是否能够正常连接和通信。

如何用交换机组建局域网随着互联网的普及和发展，局域网已经成为我们生活和工作中必不可少的一部分。

而交换机作为局域网的核心设备，起到了至关重要的作用。

本文将介绍如何使用交换机来组建局域网。

一、了解局域网局域网（Local Area Network，简称LAN）是指在相对较小的地理范围内，由计算机、打印机、服务器等设备通过通信线路相互连接起来的网络。

它具有传输速度快、连接稳定等优点，适用于家庭、学校、办公室等场所。

二、准备工作在组建局域网之前，我们需要进行一些准备工作。

首先是购买交换机和所需的网线。

交换机的选择要根据局域网的规模和需求来确定，一般来说，小型局域网可以选择5口或8口的交换机，大型局域网则需要更多的端口。

另外，确保每个设备都能够正常工作，包括计算机、打印机等，以及连接这些设备的网线。

同时，需要了解每个设备的IP地址和子网掩码，以便后续配置。

三、连接设备将交换机的每个端口通过网线连接到需要接入局域网的设备。

一般情况下，交换机的端口都会标有数字或者字母，我们可以根据需要进行编号或者标记，方便管理和维护。

连接完成后，确保每个端口都牢固连接，避免松动或者不良接触导致网络连接问题。

四、配置交换机在连接设备完成后，我们需要配置交换机来确保局域网的正常运行。

配置交换机一般需要通过计算机等设备进行，具体步骤如下：1. 打开浏览器，输入交换机的默认IP地址（一般为192.168.0.1或者192.168.1.1），回车进入交换机的管理页面。

2. 输入默认的用户名和密码进行登录。

如果是首次登录，一般用户名和密码都是admin。

3. 进入管理页面后，可以进行各种设置。

首先是基本设置，包括时间同步、系统参数等。

根据实际需求进行配置。

4. 接着是端口设置，可以对每个端口进行配置，包括速度、双工模式等。

可以根据设备的需求进行灵活配置。

5. 另外，还可以进行虚拟局域网（VLAN）设置、安全设置等。

这些都是根据实际需求来进行配置的。

1.3 通过交换机组建简单局域网13 通过交换机组建简单局域网在当今数字化的时代，网络已经成为我们生活和工作中不可或缺的一部分。

无论是在家庭中共享文件和资源，还是在办公室中实现多台电脑的协同工作，局域网都发挥着重要的作用。

而交换机作为组建局域网的关键设备之一，能够有效地连接多台设备，实现数据的快速传输和共享。

接下来，让我们一起来了解一下如何通过交换机组建一个简单的局域网。

一、所需设备在开始组建之前，我们需要准备以下设备：1、交换机：这是组建局域网的核心设备，用于连接多台电脑和其他网络设备。

2、网线：用于连接交换机和电脑、打印机等设备。

3、电脑：至少两台，用于组成局域网中的节点。

二、连接设备1、首先，将交换机放置在一个合适的位置，确保其通风良好并且易于连接其他设备。

2、然后，使用网线将每台电脑的网口与交换机的端口连接起来。

一般来说，交换机上的端口数量会多于我们实际连接的设备数量，以便未来的扩展。

3、如果有打印机或其他网络设备，也可以按照同样的方式将它们连接到交换机上。

三、配置电脑网络设置1、打开每台电脑，进入操作系统的网络设置界面。

在 Windows 系统中，可以通过控制面板中的“网络和共享中心”进行设置；在 Mac 系统中，可以通过“系统偏好设置”中的“网络”进行设置。

2、设置电脑的 IP 地址。

对于简单的局域网，我们可以选择使用静态 IP 地址或者让电脑自动获取 IP 地址（通过 DHCP 服务）。

如果选择静态 IP 地址，需要为每台电脑设置一个唯一的 IP 地址，例如192168110、192168120 等，同时设置子网掩码为 2552552550，网关可以设置为交换机所在网络的路由器地址（如果有的话）。

如果选择自动获取 IP 地址，则无需进行过多的设置，系统会自动从网络中获取可用的 IP 地址。

四、测试网络连接1、在每台电脑上，打开命令提示符（在 Windows 系统中，按下Win ＋ R 键，输入“cmd”并回车；在 Mac 系统中，打开“终端”应用程序）。

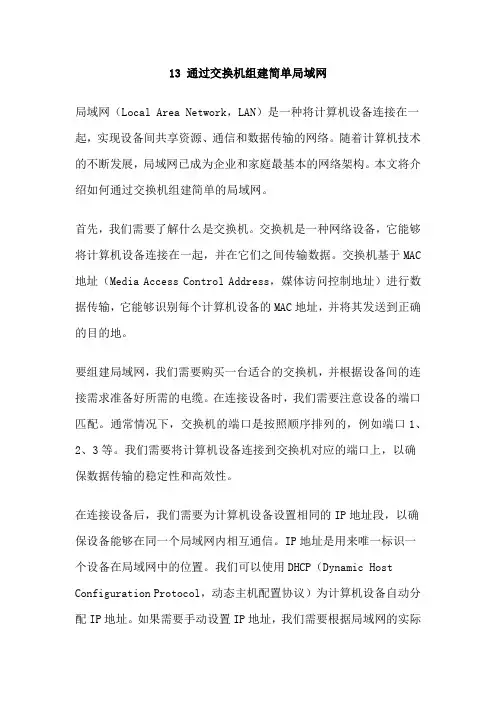

13 通过交换机组建简单局域网局域网（Local Area Network，LAN）是一种将计算机设备连接在一起，实现设备间共享资源、通信和数据传输的网络。

随着计算机技术的不断发展，局域网已成为企业和家庭最基本的网络架构。

本文将介绍如何通过交换机组建简单的局域网。

首先，我们需要了解什么是交换机。

交换机是一种网络设备，它能够将计算机设备连接在一起，并在它们之间传输数据。

交换机基于MAC 地址（Media Access Control Address，媒体访问控制地址）进行数据传输，它能够识别每个计算机设备的MAC地址，并将其发送到正确的目的地。

要组建局域网，我们需要购买一台适合的交换机，并根据设备间的连接需求准备好所需的电缆。

在连接设备时，我们需要注意设备的端口匹配。

通常情况下，交换机的端口是按照顺序排列的，例如端口1、2、3等。

我们需要将计算机设备连接到交换机对应的端口上，以确保数据传输的稳定性和高效性。

在连接设备后，我们需要为计算机设备设置相同的IP地址段，以确保设备能够在同一个局域网内相互通信。

IP地址是用来唯一标识一个设备在局域网中的位置。

我们可以使用DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）为计算机设备自动分配IP地址。

如果需要手动设置IP地址，我们需要根据局域网的实际情况进行设置。

为了让局域网更加稳定和快速，我们还可以考虑使用路由器和无线网络。

路由器可以将多个局域网连接在一起，实现更大范围的数据传输。

同时，它还可以提供防火墙、流量控制等功能，确保网络的安全性和稳定性。

无线网络则可以提供更加灵活的网络连接方式，让用户在没有线缆限制的情况下访问网络。

在组建局域网的过程中，我们需要注意安全问题。

不要让陌生人接近局域网，以免造成数据泄露或网络攻击。

我们也要注意网络安全，不要泄露密码等信息，确保网络的安全性。

总之，通过交换机组建简单局域网是一种基本的网络技术。

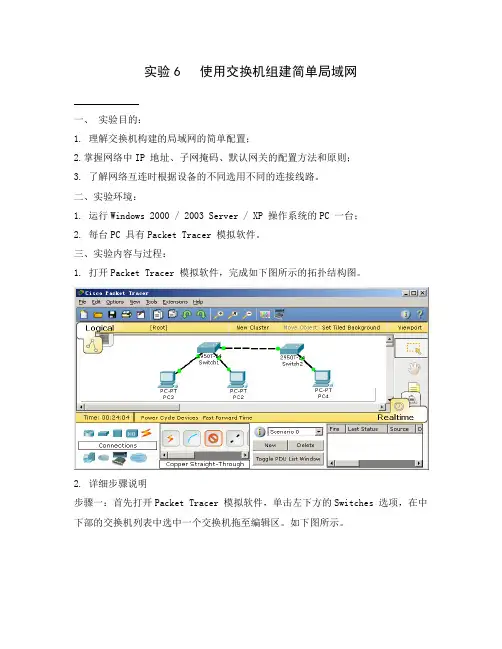

实验6 使用交换机组建简单局域网一、实验目的：1. 理解交换机构建的局域网的简单配置；2.掌握网络中IP 地址、子网掩码、默认网关的配置方法和原则；3. 了解网络互连时根据设备的不同选用不同的连接线路。

二、实验环境：1. 运行Windows 2000 / 2003 Server / XP 操作系统的PC 一台；2. 每台PC 具有Packet Tracer 模拟软件。

三、实验内容与过程：1. 打开Packet Tracer 模拟软件，完成如下图所示的拓扑结构图。

2. 详细步骤说明步骤一：首先打开Packet Tracer 模拟软件，单击左下方的Switches 选项，在中下部的交换机列表中选中一个交换机拖至编辑区。

如下图所示。

步骤二：然后用同样的方法选中左下方的End Devices 选项，在中间的终端设备中选中计算机，然后拖至编辑区，如图所示。

步骤三：设备连线。

选中左下方Connections 选项，在中间区域会显示所有用于连接网络设备的线路，如下图所示。

常用的有直连双绞线（Copper Straight-Through，下图中的黑色实线）、交叉双绞线（Copper Cross-Over，下图中的黑色虚线）等。

直连线用于连接不同接口类型的设备，如主机和交换机、交换机和路由器相连。

交叉线用于连接相同接口类型的设备，如交换机和交换机、主机和主机、主机和路由器等。

选中直连线，单击主机，在出现的接口中选择Fast Ethernet 接口，如图所示，然后单击交换机，在出现的接口列表中选中一个Fast Ethernet 接口，如图中的Fast Ethernet0/3接口，即可实现主机和交换机的互联。

用同样的方法连接其他主机和交换机，然后，用同样的方法使用交叉线实现两个交换机的互联。

步骤四：给主机配置IP 地址。

双击PC3，选中Desktop 选项，在出现的窗口中IP Configuration，出现配置IP 地址的窗口，输入IP 地址、子网掩码和默认网关，如下图所示。

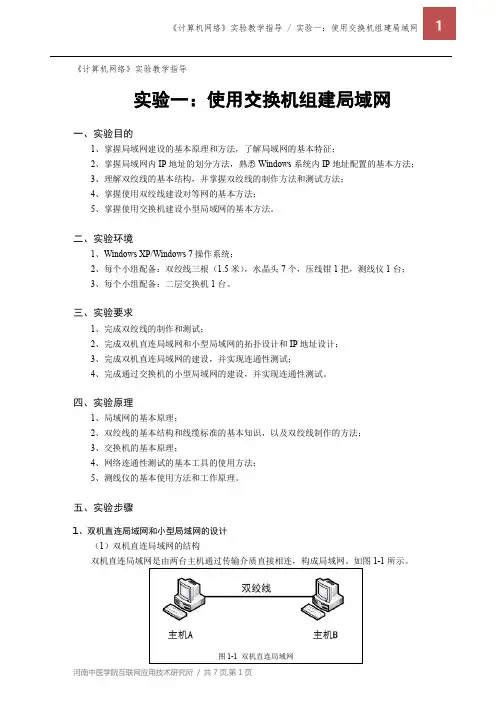

《计算机网络》实验教学指导实验一：使用交换机组建局域网一、实验目的1、掌握局域网建设的基本原理和方法，了解局域网的基本特征；2、掌握局域网内IP地址的划分方法，熟悉Windows系统内IP地址配置的基本方法；3、理解双绞线的基本结构，并掌握双绞线的制作方法和测试方法；4、掌握使用双绞线建设对等网的基本方法；5、掌握使用交换机建设小型局域网的基本方法。

二、实验环境1、Windows XP/Windows 7操作系统；2、每个小组配备：双绞线三根（1.5米），水晶头7个，压线钳1把，测线仪1台；3、每个小组配备：二层交换机1台。

三、实验要求1、完成双绞线的制作和测试；2、完成双机直连局域网和小型局域网的拓扑设计和IP地址设计；3、完成双机直连局域网的建设，并实现连通性测试；4、完成通过交换机的小型局域网的建设，并实现连通性测试。

四、实验原理1、局域网的基本原理；2、双绞线的基本结构和线缆标准的基本知识，以及双绞线制作的方法；3、交换机的基本原理；4、网络连通性测试的基本工具的使用方法；5、测线仪的基本使用方法和工作原理。

五、实验步骤1、双机直连局域网和小型局域网的设计（1）双机直连局域网的结构双机直连局域网是由两台主机通过传输介质直接相连，构成局域网。

如图1-1所示。

（2）小型局域网的结构小型局域网是使用交换机为中心，多台主机直接和交换机相连通，构成局域网。

如图1-2所示。

（3）IP地址的规划对于双机直连的局域网，每个子网内只有两台计算机进行通信，需要4个IP地址即可。

小型局域网的IP子网的划分，根据接入网络的主机数不同，IP子网的划分也不同。

现有IP地址为172.16.100.0/24的网络地址，请根据下表的要求，将地址划分为六个部分，供六个局域网使用。

2、双绞线的制作（1）认识双绞线UTP按照性能与质量的不同可以分为七类：一类线缆（CAT 1）、二类线缆（CAT 2）、三类线缆（CAT 3）、四类线缆（CAT 4）、五类线缆（CAT 5）、超五类线缆（CAT 5E）、六类线缆（CAT 6）。

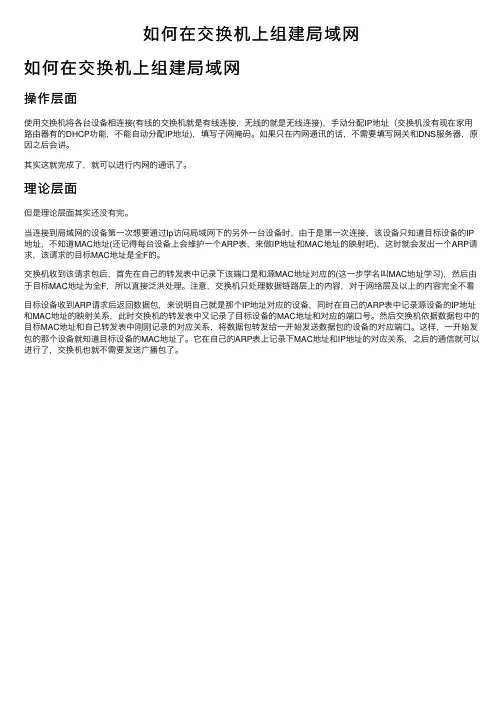

如何在交换机上组建局域⽹
如何在交换机上组建局域⽹
操作层⾯
使⽤交换机将各台设备相连接(有线的交换机就是有线连接，⽆线的就是⽆线连接)，⼿动分配IP地址（交换机没有现在家⽤路由器有的DHCP功能，不能⾃动分配IP地址)，填写⼦⽹掩码。

如果只在内⽹通讯的话，不需要填写⽹关和DNS服务器，原因之后会讲。

其实这就完成了，就可以进⾏内⽹的通讯了。

理论层⾯
但是理论层⾯其实还没有完。

当连接到局域⽹的设备第⼀次想要通过Ip访问局域⽹下的另外⼀台设备时，由于是第⼀次连接，该设备只知道⽬标设备的IP 地址，不知道MAC地址(还记得每台设备上会维护⼀个ARP表，来做IP地址和MAC地址的映射吧)，这时就会发出⼀个ARP请求，该请求的⽬标MAC地址是全F的。

交换机收到该请求包后，⾸先在⾃⼰的转发表中记录下该端⼝是和源MAC地址对应的(这⼀步学名叫MAC地址学习)，然后由于⽬标MAC地址为全F，所以直接泛洪处理。

注意，交换机只处理数据链路层上的内容，对于⽹络层及以上的内容完全不看
⽬标设备收到ARP请求后返回数据包，来说明⾃⼰就是那个IP地址对应的设备，同时在⾃⼰的ARP表中记录源设备的IP地址和MAC地址的映射关系，此时交换机的转发表中⼜记录了⽬标设备的MAC地址和对应的端⼝号。

然后交换机依据数据包中的⽬标MAC地址和⾃⼰转发表中刚刚记录的对应关系，将数据包转发给⼀开始发送数据包的设备的对应端⼝。

这样，⼀开始发包的那个设备就知道⽬标设备的MAC地址了。

它在⾃⼰的ARP表上记录下MAC地址和IP地址的对应关系，之后的通信就可以进⾏了，交换机也就不需要发送⼴播包了。

利用交换机搭建局域网的方法局域网是指在特定区域内互联的计算机网络，因其拓扑结构简单、传输速度快的特点，被广泛应用于企事业单位和家庭网络中。

而交换机作为局域网中重要的网络设备之一，起着连接多台计算机、提供高效数据传输的作用。

本文将介绍一种利用交换机搭建局域网的方法。

I. 理解交换机的工作原理在搭建局域网之前，我们首先需要了解交换机的工作原理。

交换机通过学习目的MAC地址并建立临时转发表，实现不同端口之间的数据转发。

当一台计算机发送数据时，交换机会根据目的MAC地址将数据转发到相应的端口上，从而实现数据的准确传输。

II. 确定网络拓扑结构在搭建局域网之前，我们需要确定网络的拓扑结构。

常见的局域网拓扑结构包括总线型、星型、环型等。

其中，星型拓扑结构是最为常见和稳定的，因此在本文中我们将以星型拓扑结构为例进行说明。

III. 准备所需材料在搭建局域网时，我们需要准备以下材料：1. 交换机：根据实际需求选择型号和端口数量适合的交换机；2. 网络线缆：用于连接计算机和交换机的网络线缆，一般有网线、光纤等类型；3. 计算机：作为局域网中的终端设备，可以是台式机、笔记本电脑等。

IV. 连接交换机和计算机1. 将交换机的电源接入电源插座，并将计算机与交换机通过网络线缆相连；2. 根据需要，可使用交叉线缆或直通线缆，连接计算机的网卡接口和交换机的相应端口。

V. 配置交换机参数通过配置交换机的参数，我们可以更好地管理和控制局域网。

以下是一些常见的交换机配置方法：1. 登录交换机管理界面：使用计算机通过网页浏览器登录交换机的管理界面；2. 配置VLAN：通过虚拟局域网（VLAN）功能，可以将局域网划分为多个逻辑子网，实现更好的网络管理和安全控制；3. 配置端口：可以设置特定端口的工作模式、速率等参数；4. 配置安全性：通过MAC地址过滤、端口绑定等安全设置，加强局域网的安全性。

VI. 测试连接状态在完成以上步骤后，我们需要测试局域网的连接状态，确保网络正常运行。

局域网组建方法使用路由器和交换机实现网络互连局域网（Local Area Network，LAN）是指在某一地理范围内、具有高速传输性能和较低错误率的计算机网络。

在日常生活和工作中，我们经常需要搭建局域网以实现多台计算机之间的互联互通。

为了实现这一目的，使用路由器和交换机是最常见且有效的方法。

一、局域网组建方法1. 设备准备搭建局域网所需的设备包括路由器、交换机、各台计算机以及相应的网线。

2. 网络拓扑设计在开始搭建局域网之前，需要根据实际需求进行网络拓扑设计，以确定各台计算机的连接方式和布置位置。

一般来说，采用星型网络拓扑结构比较常见，其中路由器和交换机作为核心设备连接各台计算机。

3. 连接路由器和交换机首先，将路由器和交换机的LAN口（Local Area Network）通过网线连接。

一般情况下，路由器的WAN口（Wide Area Network）通过网线连接外部网络，如宽带调制解调器。

4. 连接计算机和交换机接下来，将计算机分别通过网线连接到交换机的不同端口上。

每一台计算机都需要通过网线与交换机相连，以便能够互相通信和共享资源。

5. 设置网络参数在连接完成后，需要对路由器和计算机进行网络参数设置。

这包括为路由器配置IP地址、子网掩码、网关以及DNS服务器等信息，以及为每台计算机配置唯一的IP地址。

6. 测试网络连接最后，进行网络连接测试，确保各台计算机能够相互访问和通信。

可以通过ping命令测试各计算机的网络连接状况，以及通过浏览器或其他网络应用程序测试网络访问能力。

二、路由器和交换机的作用1. 路由器（Router）路由器是连接不同局域网或广域网（Wide Area Network，WAN）的设备，负责在网络中传输数据包，并且能够找到最佳传输路径。

主要功能包括：- 路由选择：根据网络拓扑和路由表，选择最佳的数据传输路径。

- 分发数据包：将接收到的数据包发送到目标计算机或者下一个路由器。

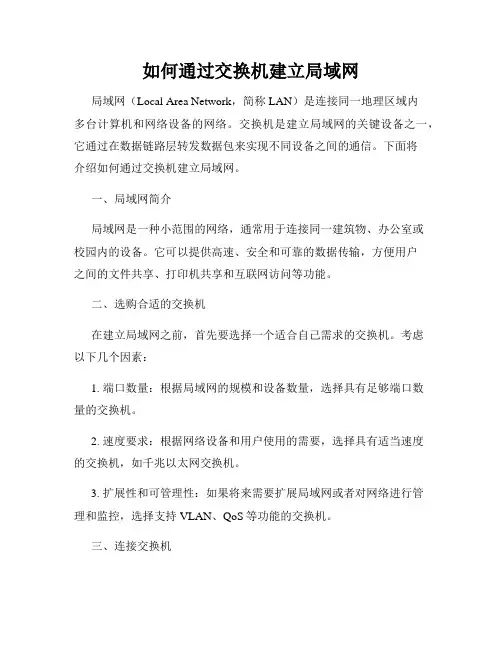

如何通过交换机建立局域网局域网（Local Area Network，简称LAN）是连接同一地理区域内多台计算机和网络设备的网络。

交换机是建立局域网的关键设备之一，它通过在数据链路层转发数据包来实现不同设备之间的通信。

下面将介绍如何通过交换机建立局域网。

一、局域网简介局域网是一种小范围的网络，通常用于连接同一建筑物、办公室或校园内的设备。

它可以提供高速、安全和可靠的数据传输，方便用户之间的文件共享、打印机共享和互联网访问等功能。

二、选购合适的交换机在建立局域网之前，首先要选择一个适合自己需求的交换机。

考虑以下几个因素：1. 端口数量：根据局域网的规模和设备数量，选择具有足够端口数量的交换机。

2. 速度要求：根据网络设备和用户使用的需要，选择具有适当速度的交换机，如千兆以太网交换机。

3. 扩展性和可管理性：如果将来需要扩展局域网或者对网络进行管理和监控，选择支持VLAN、QoS等功能的交换机。

三、连接交换机1. 准备所需设备：除了交换机，还需要网线、计算机和其他网络设备。

2. 使用网线连接交换机和计算机：将计算机的网卡与交换机的端口用网线连接。

3. 连接其他设备：如果还有其他网络设备需要连接，如打印机、服务器等，使用网线将它们与交换机连接。

四、配置交换机配置交换机可以提高局域网的效率和安全性。

以下是一些常见的配置：1. VLAN划分：可以将局域网划分为多个虚拟局域网，提高网络的性能和安全性。

2. QoS配置：通过配置流量限制和优先级设置，可以优化网络的传输速度和稳定性。

3. MAC地址过滤：限制允许访问局域网的设备，增强网络的安全性。

4. 网络监控：使用交换机的管理接口或特定软件监控和管理局域网。

五、测试和故障排除1. 测试连接：确认所有设备都能够相互通信，检查网络连接是否正常。

2. 故障排除：如果出现网络连接问题，可以通过检查设备设置、网线连接和交换机配置等来解决问题。

六、网络维护和安全1. 定期维护：定期检查交换机的性能、固件更新和设备健康状况。

局域网组建方法探究基于交换机的局域网搭建步骤在当今信息时代，局域网已经成为现代办公和家庭网络的基础设施之一。

而基于交换机的局域网搭建步骤也相对简单和可行。

本文将详细讨论基于交换机的局域网组建方法，帮助读者实现快速、稳定和高效的局域网连接。

一、概述局域网（Local Area Network）是指在一个相对较小的范围内，如办公楼、学校或家庭等，通过通信设备互相连接起来的计算机网络。

交换机是局域网中最基本的设备之一，它可以实现数据的快速传输和多用户之间的高效通信。

二、准备工作1. 设备准备在搭建局域网之前，我们首先需要准备以下设备：- 一台或多台交换机：根据需要选择交换机的数量和型号；- 电脑或其他终端设备：需要将这些设备连接到交换机上；- 网络线：用于连接交换机和终端设备。

2. 网络规划在搭建局域网之前，我们需要进行网络规划，包括确定IP地址段、子网掩码和网关等参数。

在现代网络环境中，通常使用IPv4协议，因此我们需要为每个设备分配一个唯一的IP地址。

三、局域网搭建步骤1. 连接交换机首先，将交换机的电源插头插入电源插座，并在交换机的端口上插入网络线。

注意，网络线的一端应插入交换机的端口，另一端则连接到终端设备上。

2. 配置交换机连接好交换机后，我们需要进行一些基本的配置，以确保局域网能正常工作。

配置方式因交换机品牌和型号的不同而有所差异。

通常，通过连接电脑和交换机，打开浏览器，并输入交换机的管理IP地址，即可进行配置。

3. 设置VLAN如果需要将局域网划分为多个虚拟局域网（VLAN），则可以在交换机上进行VLAN设置。

VLAN可以实现网络流量的隔离和管理，提高网络的安全性和性能。

4. 配置IP地址在局域网中，每个终端设备都需要有一个唯一的IP地址，以实现相互通信。

在交换机上配置IP地址时，我们可以选择动态IP地址分配（DHCP）或静态IP地址分配。

静态IP地址需要手动输入IP地址、子网掩码和网关等参数，而动态IP地址分配则由DHCP服务器自动分配。

局域网组建方法利用交换机实现连接在现代网络通信中，局域网（Local Area Network，LAN）作为一个核心组成部分，被广泛应用于各种场景中。

局域网的组建方法多种多样，其中一种常见且实用的方法是利用交换机来实现连接。

本文将详细介绍以交换机为基础的局域网组建方法。

一、交换机简介交换机是一种用于连接多台计算机、服务器以及其他网络设备的网络设备。

它通过在局域网中转发数据包，实现设备之间的通信。

相比于集线器（Hub），交换机能够更加智能地处理网络数据，提供更高的性能和更好的网络体验。

二、局域网组建方法1. 确定网络拓扑结构在组建局域网之前，首先需要确定网络的拓扑结构。

常见的局域网拓扑结构包括星型拓扑、总线拓扑和环形拓扑等。

其中，星型拓扑是最常用的，并且与交换机相适应。

2. 选择交换机类型根据实际需求选择适合的交换机类型。

常见的交换机类型有两层交换机和三层交换机。

两层交换机主要用于构建较小规模的局域网，而三层交换机则适用于更大规模的网络，能够实现路由等功能。

3. 连接网络设备和交换机将计算机、服务器等网络设备使用网线与交换机相连。

通常情况下，每个设备通过一个网线连接到交换机的不同接口上。

4. 配置交换机配置交换机以确保其正常工作。

首先，为交换机设置IP地址，并启用相应的网卡。

其次，根据实际情况设置VLAN（虚拟局域网）和端口。

此外，还需要进行流量控制、端口聚合等相关设置。

5. 网络设备配置对连接到交换机上的网络设备进行配置，确保其与交换机连接正常。

设置各个设备的IP地址、子网掩码、网关等参数，保证设备能够互相通信。

6. 测试网络连接在完成上述步骤后，需要进行网络连接的测试。

通过ping命令或其他网络测试工具，检查设备之间是否能够相互通信。

三、局域网组建注意事项1. 确认网络需求：在组建局域网之前，需要明确网络的规模、带宽要求等。

根据需求选择适合的交换机类型和配置。

2. 安全设置：在配置交换机和网络设备时，注意设置访问控制列表、端口绑定等安全措施，以保障网络的安全性。

如何用交换机组建局域网想用交换机组建一个局域网该怎么办呢?有什么好的方法推荐?下面由店铺给你做出详细的用交换机组建局域网方法介绍!希望对你有帮助!用交换机组建局域网方法一：考虑以下几个方面可以实现你所需要的功能。

1.交换机是否可网管.如可网管可参照交换机说明书在交换机上作策略控制上网权限.2.如不是网管型交换机可以考虑在路由器上作策略.一样可以实现上网权限的控制.3.如果路由器和交换机都不具备网络权限控制(QOS)功能.则建议放弃使用路由器.用一台server系统电脑作代理服务器上网.然后集连交换机.一定可以实现上网权限的控制.用交换机组建局域网方法二：如果是100兆交换机100兆网卡，要按100兆线做法做水晶头，线序：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕，这样干扰最小，传输速度最快。

还有，uplink口是做级连用的，要空着.你的现象可能是网内有的电脑感染病毒了，可以查看一下交换机的指示灯，闪的厉害，就拔掉它，看看其他电脑是不是可以正常上网了用交换机组建局域网方法三：1、买以太5口交换机。

2、三条直通线(线序两头一样) 。

3、从猫出来的宽带信号直通双绞线水晶头，插入交换机一个端口，二台电脑分别用直通双绞线与交换机的端口相连。

4、设置协议TCP/IP属性。

(1)本地连接右击本地连接—属性—常规—协议(TCP/IP)--属性—使用下面的IP地址A电脑：IP地址：192.168.0. 2 (这是我使用的)子网掩码：255.255.255.0默认网关：192.168.0.1B电脑：IP地址：192.168.0. 3(2—254之间除2以外的数)子网掩码：255.255.255.0默认网关：192.168.0.1(2)宽带连接右击宽带连接—属性—网络--协议(TCP/IP)--属性—使用下面的IP地址--两台电脑均设为“自动获得IP地址”。

5、二台电脑用一个用户名和密码，分别建立宽带拨号上网。

6、这样二台电脑可以同时上网，也可以单独上网。

交换机组建局域网实验实验二交换机组建局域网实验一、实验目的●了解局域网各组成部分。

●掌握网络设备类型选择、软硬件设置方法。

●掌握基本的网络故障的判断、解决方法。

●进一步熟悉网络上常用的测试命令。

二、实验设备●计算机4台（带网卡）。

●交换机2个。

●直通网线4根。

●交叉网线1根。

三、实验内容●用一个交换机组建一个局域网。

●用2个交换机组建一个局域网。

四、实验原理1．局域网概述局域网是一种小型网，通常布置在一个公司(或组织)的办公区域内。

确切地说，局域网只是与广域网相对应的一个词，并没有严格的定义，凡是小范围内的有限个通信设备互联在一起的通信网都可以称为局域网。

这里的通信设备可以包括微型计算机、终端、外部设备、电话机、传真机等。

按照这种说法，专用小型交换机PBX(Private Branch eXchange)也是一种局域网。

而我们通常所说的都是计算机局部网络，简称为局域网，可以由办公室内的两台计算机组成，也可以由一个公司内的上千台计算机组成。

根据数据传输速率可把局域网分为局域网和高速局域网。

高速局域网通常指的是在计算机机房内将主机与一些高速外设或另外的主机相连，其传输速率一般都在50Mbps以上。

也可以按网络拓扑结构进行分类，常见的局域网的拓扑结构有总线型、星型、环型和树型。

局域网的种类很多，但不管是哪一种局域网都具有以下特点：1）有限的地理范围(一般在1米到5公里之内)；2）通常多个站共享一个传输介质（同轴电缆、双绞线、光纤）；3）具有较高的数据传播速率，通常为1Mbps―20Mbps，高速局城网可达100Mbps；4）具有较低的时延；5）具有较低的误码串（一般在千万分之一到百亿分之一间）；6）有限的站点。

2．局域网的IP地址一个IP地址的32位数据被分成2段，通常把前面段当作网络部分，被称为网络号或者网络地址，后面段当作主机部分，被称为主机号或主机地址。

主机与具有相同的网络地址的设备可以直接通信，与不具有相同网络地址的设备只能间接通信，需要通过路由器来中转数据，实现不同网络的主机互通。

局域网组建方法详细指南使用网络交换机实现局域网连接在日常的信息化办公中，局域网的组建是非常重要的一项工作。

局域网的搭建可以帮助实现内部资源共享、高效的数据传输以及安全和稳定的网络连接。

本文将详细介绍使用网络交换机实现局域网连接的方法和指南。

一、介绍局域网和网络交换机局域网（Local Area Network，LAN）是指在某个范围内的计算机网络，通常是在一个建筑物或者一个园区内。

局域网通过一些设备互相连接，可以实现内部计算机之间的数据传输和资源共享。

网络交换机（Network Switch）是连接局域网内各个设备的关键设备之一。

它能够接收数据包，并根据数据包中的目的MAC地址来转发数据。

通过交换机，可以实现高速、稳定和安全的数据传输。

二、准备工作在搭建局域网之前，首先需要做一些准备工作。

1. 确定网络拓扑结构：根据实际需求，确定局域网的拓扑结构，比如星型、总线型或者环形等。

2. 选择合适的交换机：根据局域网规模和需求，选择合适的网络交换机。

一般来说，交换机的端口数量、传输速率和安全性都是考虑的因素。

3. 铺设网络线缆：根据网络拓扑结构，铺设好网络线缆，并确保连接的质量和稳定性。

4. 配置IP地址和子网掩码：根据需要，为交换机和局域网内的计算机配置唯一的IP地址和相应的子网掩码。

三、连接交换机和计算机一般来说，局域网内的设备都是通过连接到交换机进行数据交换的。

下面是具体的连接方法：1. 首先，将交换机的电源插头插入电源插座，并确保交换机处于正常工作状态。

2. 将交换机和计算机之间通过网络线缆进行物理连接。

一般来说，可以使用网线（RJ45接口）进行连接。

3. 将网络线缆的一端插入计算机的网卡接口，另一端插入交换机的一个空闲端口。

如果需要连接多台计算机，可以依次按照此步骤进行连接。

4. 确认连接成功：连接完成后，计算机的网卡指示灯和交换机端口上的指示灯应该都是正常工作的状态。

四、配置交换机完成连接后，还需要进行一些基本的交换机配置来保证局域网的正常工作。

局域网组建方法利用交换机和路由器局域网是指在一个较小范围内，由若干计算机互相连接而成的网络。

局域网的搭建方法主要依赖于交换机和路由器，通过它们进行连接和管理。

以下是局域网组建方法的详细步骤。

第一步：准备设备和材料在组建局域网之前，需要准备以下设备和材料：1. 一台或多台计算机：可以是台式机或笔记本电脑。

2. 交换机：用于将各个计算机连接在一起。

3. 路由器：用于连接局域网和外部网络，如互联网。

4. 网线：用于连接计算机、交换机和路由器。

第二步：连接设备1. 将计算机的网络接口与交换机的端口通过网线连接起来。

每台计算机都需要连接到交换机上的一个端口。

2. 将路由器的一个端口与交换机的一个端口通过网线连接起来。

这将允许局域网中的计算机访问外部网络。

第三步：配置设备1. 打开每台计算机的网络设置界面。

在操作系统中，选择网络设置或网络连接选项。

2. 在网络设置界面中，选择以太网或局域网连接类型，并将其配置为自动获取IP地址。

3. 配置路由器的网络设置。

通常，你需要输入路由器的IP地址、子网掩码和默认网关等信息。

这些信息可以在路由器的说明书中找到。

第四步：测试连接1. 设置一个计算机作为服务器，并在其上运行一个文件共享程序或者搭建一个局域网游戏服务器。

2. 在其他计算机上，打开网络浏览器或者游戏客户端，尝试连接到服务器。

如果连接成功，说明局域网已经建立并正常工作。

补充提示：- 如果你的局域网中有多个交换机，可以使用网线将它们连接起来形成更大的网络。

- 如果你的路由器具有无线功能，你还可以连接无线设备（如手机、平板电脑）到局域网中。

- 如果你需要在局域网中进行更高级的网络管理，可以使用交换机和路由器提供的管理界面进行配置。

总结：通过使用交换机和路由器，我们可以快速、简便地组建局域网。

在连接设备、配置设备以及测试连接的过程中，确保步骤准确无误，才能确保局域网能够正常工作。

建立好的局域网可以方便我们在家庭或办公环境中共享文件、打印机、互联网等资源，提高工作效率和生活便利性。
