氩弧焊的焊接方法与工艺第一篇:氩弧焊的焊接方法与工艺氩弧焊的焊接方法• 教学目的:掌握好手工钨极氩弧焊的焊前准备、运焊把、送丝、引弧、焊接、收弧的技巧• 具体要求:1、了解焊弧焊的原理、特点和分类•2、掌握好氩弧焊焊前准备和焊接方法3、掌握好氩焊在焊接过程中产的缺陷和解决的办法4、适用于有接焊接基础人员,其焊件需要进行无损检测、内部和外观要求有较高要求的标准焊件。
1、氩弧焊的原理:• 氩弧焊是使用惰性气体氩气作为保护气体的一种气电保护焊的焊接方法。
2、氩弧的特点:•(1)焊缝质量高,由于氩气是一种惰性气体,不与金属起化学反应,合金元素不会被烧损,而氩气也不熔于金属,焊接过程基本上是金属熔化和结晶的过程,因此,保护较果好,能获得较为纯净及高质量的焊缝•(2)焊接变形应力小,由于电弧受氩气流的压缩和冷却作用,电弧热量集中,且氩弧的温度又很高,故热影响区小,故焊接时应力与变形小,特别造用于薄件焊接和管道打底焊。
•(3)焊接范围广,几乎可以焊接所有金属材料,特别适宜焊接化学成份活泼的金属和合金。
3、氩弧焊的分类:• 氩弧焊根据电极材料的不同可分为钨极氩弧焊(不熔化极)和熔化极氩弧焊。
根据其操作方法可分为手工、半自动和自动氩弧焊。
根据电源又可以分为直流氩弧焊、交流氩弧焊和脉冲氩弧焊。
4、焊前准备:•(1)阅读焊接工艺卡,了解施焊工件的材质、所需要的设备、工具和相关工艺参数,其中包括选用正确的焊机,(如焊接铝合金则需要用交流焊机),正确的选用钨极和气体流量,•首先,要从焊接工艺卡上得知焊接电流的大小等工艺参数。
然后选用钨极(一般来说直径2.4mm用的比较多,它的电流造应范围是150A—250A,铝例外)。
• 再根据钨极的直径选用多大的喷嘴,钨极直径的2.5—3.5倍是喷嘴的内径D=(2.5—3.5)dw其中D表示喷嘴内径(mm),dw表示钨极直径(mm)。
• 最后根据喷嘴的内径选用气体流量,喷嘴内径的0.8—1.2倍是气的流量。
不锈钢管氩弧焊焊接工艺引言:不锈钢管氩弧焊是一种常用的不锈钢管焊接方法,具有焊缝美观、强度高、耐腐蚀等优点,广泛应用于石油化工、食品医药、航空航天等领域。
本文将介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项和常见问题解决方法。
一、不锈钢管氩弧焊工艺步骤1. 准备工作:确定焊接材料、检查设备完好性、清理焊接面、准备填充材料等。
2. 调整设备:根据焊接材料和管道直径调整焊接电流、电压和氩气流量。
3. 开始焊接:将焊枪的电极端与工件接触,触发电弧后,焊工将焊枪沿着焊缝缓慢移动,形成均匀的焊缝。
4. 控制焊接参数:根据焊接工艺规范,控制焊接速度、焊接角度和焊接压力等参数。
5. 检查焊缝:焊接完成后,对焊缝进行目测和非破坏性检测,确保焊接质量。
二、不锈钢管氩弧焊注意事项1. 保持清洁:焊接前要确保焊接面无油污、氧化物和其他杂质,以免影响焊接质量。
2. 控制氩气流量:氩气是保护焊缝的重要因素,要根据管道直径和焊接位置合理调整氩气流量。
3. 控制焊接速度:焊接速度过快会导致焊缝不充分,速度过慢则容易出现烧穿现象,需根据材料和管道直径确定合适的焊接速度。
4. 保持稳定电弧:焊接时要保持稳定的电弧,避免电弧跳动和断裂,影响焊缝质量。
5. 注意焊接温度:不锈钢管焊接温度过高会导致晶粒粗化、气孔和裂纹等缺陷,需控制焊接温度在合适范围内。
三、常见问题解决方法1. 气孔:气孔是不锈钢管氩弧焊常见的焊缺陷,可以通过增加氩气流量、减小焊接电流、改善焊接面清洁度等方法来解决。
2. 焊缝不牢固:焊缝不牢固可能是由于焊接速度过快、焊接压力不够大或填充材料选择不当等原因造成,可以调整焊接参数和改善焊接技术来解决。
3. 焊接变形:不锈钢管焊接后可能出现变形,可以通过预热、控制焊接速度和采用适当的焊接顺序来减少变形。
结论:不锈钢管氩弧焊是一种重要的焊接工艺,通过合理的焊接步骤和注意事项,可以获得高质量的焊缝。
在实际操作中,焊接工人需要熟练掌握焊接技术,并根据具体情况进行调整和改进,以确保焊接质量和效率。
氩弧焊接工艺与操作技巧
氩弧焊接是一种常用的焊接方法,特别适用于不锈钢、铝合金等材料的焊接。
下面是一些氩弧焊接的工艺和操作技巧:
1. 焊接工艺:
- 准备工作:清理焊接的材料表面,确保无油脂和污垢。
- 选择焊接电流和电压:根据焊接材料和厚度选择适当的焊接
电流和电压。
- 选择合适的焊接钨棒:根据焊接材料选择正确类型的焊接钨棒。
- 随着电弧的形成,将钨棒的末端与焊接材料轻轻接触,并迅
速抬起一小段距离,以保持电弧稳定。
2. 操作技巧:
- 熟练控制电弧长度和形态:电弧长度的控制对焊接质量至关
重要。
短电弧容易引起焊缝凹陷,而长电弧可以造成烧穿现象。
同时,要保持电弧的稳定性,避免产生飞溅。
- 控制焊接速度:焊接速度过慢会导致焊渣产生,焊接速度过
快会影响焊缝的质量。
应根据焊接材料的厚度和焊接位置选择适当的焊接速度。
- 控制焊接温度和能量:氩弧焊接过程中产生的热量和能量会
影响焊缝的质量。
应根据焊接材料的熔点和热传导性选择适当的焊接温度和电流。
- 保持适当的焊接电弧角度:为了获得良好的焊缝质量,保持
适当的焊接电弧角度很重要。
通常情况下,焊接电弧与焊接材料垂直方向的夹角在10°至15°之间较为适宜。
以上是一些氩弧焊接的工艺和操作技巧,希望对你有所帮助。
请记住,在实际操作中还需要根据具体情况进行调整和实践。
氩弧焊焊接手法与技巧引言氩弧焊作为一种常见的焊接方法,在工业领域有着广泛的应用。
本文将介绍氩弧焊的基本原理,以及在实际操作中需要注意的焊接手法与技巧。
氩弧焊的基本原理氩弧焊是利用氩气作为保护气体的电弧焊接方法。
其基本原理是通过在焊接区域形成氩气保护层,防止焊接区域的氧气与空气接触,从而避免氧化、腐蚀和污染。
具体的步骤如下:1.准备工作:将焊接材料清洁干净,并在焊接区域周围布置合适的焊接设备。
2.准备氩气:使用氩气罐连接到焊接设备中,确保氩气流量稳定。
3.接通电源:将焊接设备连接到电源,并开启电源开关。
4.调整电流电压:根据焊接材料的类型和厚度,在焊接设备上调整合适的电流电压。
5.插入焊丝:将焊丝插入焊接枪,并确保焊丝进入焊接枪的正常通道。
6.开始焊接:将焊接枪对准焊缝,按下焊接开关开始焊接。
同时使用焊接枪和填充材料来形成电弧,并将氩气喷射到焊接区域。
氩弧焊的常见手法与技巧1.焊接电流与电压的选择:根据焊接材料的厚度和类型,选择合适的焊接电流和电压。
通常情况下,较薄的材料需要较低的电流与电压,而较厚的材料需要较高的电流与电压。
2.焊接速度的控制:控制焊接速度可以避免过度熔化和焊接缺陷的产生。
若焊接速度过快,焊缝可能没有足够的时间熔化和形成充分的氩气保护层;而焊接速度过慢,则可能导致过度熔化并产生焊接缺陷。
3.焊接姿势的选择:根据焊接材料和焊接位置的不同,选择合适的焊接姿势。
常见的焊接姿势包括横焊、纵焊、对角焊等。
选择合适的焊接姿势可以提高焊接质量和效率。
4.焊接位置的清洁:在焊接之前,需要将焊接位置清洁干净,以确保焊接区域无污染物。
同时,还需要确保焊接位置与焊接设备之间的接触良好,以减小电阻、提高焊接质量。
5.焊接时间的控制:控制焊接时间可以避免过度加热和熔化,从而提高焊接质量。
过长的焊接时间可能导致焊接区域过热,而过短的焊接时间则可能导致焊接不牢固。
6.焊接过程中的摆动:在焊接过程中,适当的摆动焊接枪可以帮助均匀加热焊缝并形成均匀的焊接。
管道的手工钨极氩弧焊焊接技巧管道的手工钨极氩弧焊操作技巧手工钨极氩弧焊在管道焊接中主要应用在两方面;一方面是大直径管对接的打底层焊接;另一方面主要是小直径管的焊接。
1.管道的钨极氩弧焊打底工艺与操作技巧钨极氩弧焊的操作与焊条电弧焊不同,与气焊有些相似,一般是右手握焊枪,左手握焊丝。
管道焊接时,其焊接方法不限,立向上或立向下均可。
平焊时采用左向焊法,即沿焊接方向,焊丝在前,焊枪在后。
为了送丝方便,不影响焊工视线和防止喷嘴被烧损,钨极应伸出喷嘴端面6~9mm。
钨极端头与熔池表面的距离,即电弧长度应保持2~4mm。
电弧过短,钨极易与焊丝或熔池相碰,造成焊缝表面污染和夹钨缺陷,并破坏电弧的稳定燃烧;电弧过长,则引起电弧飘浮,易产生未焊透缺陷。
为了加强氩气保护效果,喷嘴与焊件应尽量垂直或保持较大的夹角,一般为70°~85°;而焊丝与焊件的夹角则较小,一般为15°~20°。
焊枪与焊丝的相对位置见图2-25。
图2-25 管道钨极氩弧焊时焊枪和焊丝的位置1—焊丝;2—钨极;3—喷嘴;4—熔池;5—焊缝打底层焊缝应具有一定的厚度,对于壁厚≤10mm的管道,其厚度不得小于2~3mm;壁厚≤mm的管道,其厚度不得低于4~5mm。
(1)坡口形式及尺寸。
坡口形式、尺寸、对口间隙对焊缝质量和根部裂纹倾向有很大的影响。
坡口形式及尺寸的选择原则是在尽量缩小焊缝截面积、减小熔敷金属量的前提下,应使焊枪喷嘴在坡口中运弧不受阻碍,焊工视线不会被遮挡,便于各种位置打底焊和以后各层的焊接操作。
常用的坡口形式有V形、U形、双V形和上V下U形四种。
①V形坡口。
适用于厚度为3~15mm的管道,见图2-26。
②U形坡口。
适用于壁厚为15~25mm的管道,见图2-27。
③双V形坡口。
适用于壁厚为15~50mm的管道,见图2-28。
④上V下U形坡口。
适用于壁厚大于25mm的管道,见图2-29。
图2-26 V形坡口图2-27 U形坡口图2-28 双V形坡口图2-29 上V下U形坡口(2)焊接电流、钨极直径和焊丝直径。
焊接工艺氩弧焊1. 概述氩弧焊是一种常用的焊接工艺,主要用于对不锈钢、铝合金等材料进行焊接。
它利用氩气作为保护气体,通过电弧加热和熔化焊缝两侧的金属,使其融合在一起。
本文将详细介绍氩弧焊的工艺流程、设备要求、操作技巧以及应用领域等方面的内容。
2. 工艺流程氩弧焊的工艺流程主要包括准备工作、设备设置、操作步骤和后续处理。
2.1 准备工作在进行氩弧焊前,需要做好以下准备工作:•清洁焊接材料:将待焊接的材料表面清洁干净,去除油污、锈蚀等杂质。
•准备填充材料:根据需要选择合适的填充材料,并做好预处理。
•配置保护气体:使用纯净的氩气作为保护气体,并确保供应稳定。
2.2 设备设置在进行氩弧焊时,需要进行以下设备设置:•选择合适的焊接机:根据焊接材料的类型和厚度,选择合适的焊接机型号和参数。
•设置电流和电压:根据焊接材料和填充材料的要求,调整焊接机的电流和电压。
•安装氩气供应系统:将氩气瓶与焊接机连接,确保氩气供应稳定。
2.3 操作步骤进行氩弧焊时,需要按照以下步骤进行操作:1.调整焊接工艺参数:根据材料类型、厚度和填充材料要求,调整焊接机的电流、电压和速度等参数。
2.准备焊条或焊丝:根据需要选择合适的焊条或焊丝,并将其装入相应的设备中。
3.点火并预热:使用火花或点火器点燃弧光,将其移动至待焊缝处,并进行预热。
4.开始焊接:保持适当的角度和速度,将电弧移动至待焊缝处,并开始进行均匀、稳定的运动。
5.填充材料:根据需要,在需要填充的位置添加适量填充材料,保持焊缝的均匀性。
6.控制焊接质量:通过观察焊缝形态、气泡和裂纹等情况,调整焊接参数和操作技巧,确保焊接质量。
7.完成焊接:当焊接完成后,及时关闭电源和氩气供应系统,并进行冷却。
2.4 后续处理在完成氩弧焊后,需要进行以下后续处理:•清理焊接残渣:清除焊接过程中产生的残渣和飞溅物。
•进行表面处理:根据需要,对焊缝进行打磨、抛光等表面处理工作。
•检查和测试:对焊缝进行外观检查、尺寸测量以及力学性能测试等工作,确保其符合要求。

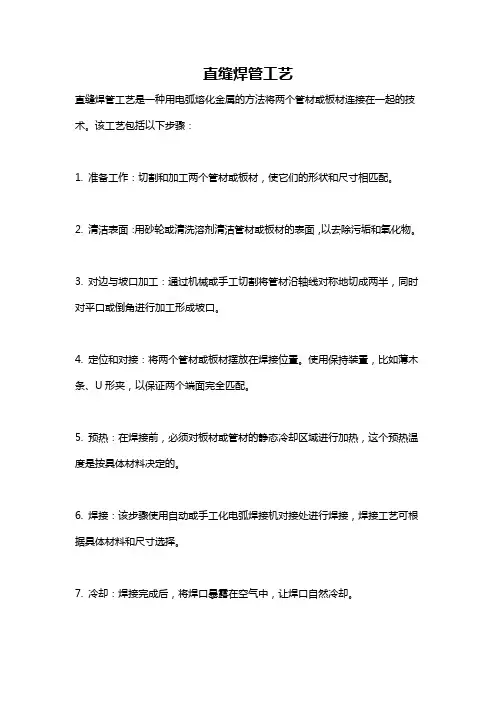

直缝焊管工艺
直缝焊管工艺是一种用电弧熔化金属的方法将两个管材或板材连接在一起的技术。
该工艺包括以下步骤:
1. 准备工作:切割和加工两个管材或板材,使它们的形状和尺寸相匹配。
2. 清洁表面:用砂轮或清洗溶剂清洁管材或板材的表面,以去除污垢和氧化物。
3. 对边与坡口加工:通过机械或手工切割将管材沿轴线对称地切成两半,同时对平口或倒角进行加工形成坡口。
4. 定位和对接:将两个管材或板材摆放在焊接位置。
使用保持装置,比如薄木条、U形夹,以保证两个端面完全匹配。
5. 预热:在焊接前,必须对板材或管材的静态冷却区域进行加热,这个预热温度是按具体材料决定的。
6. 焊接:该步骤使用自动或手工化电弧焊接机对接处进行焊接,焊接工艺可根据具体材料和尺寸选择。
7. 冷却:焊接完成后,将焊口暴露在空气中,让焊口自然冷却。
8. 切断机及磨光:在焊接完成后,使用切断机将过长管子切断,如果需要,使用磨光机对焊缝处进行抛光、打磨等后续加工。
以上是直缝焊管工艺的主要步骤,具体焊接方法和设备选择还需要根据相应的项目来进行选择。
不锈钢管氩弧焊焊接工艺一、引言不锈钢管是一种重要的金属管道材料, 广泛应用于石油、化工、制药、食品等工业领域。
在不锈钢管的生产和安装过程中, 氩弧焊是一种常用的焊接工艺。
本文将详细介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项以及常见问题解决方法。
二、不锈钢管氩弧焊的步骤不锈钢管氩弧焊的主要步骤包括准备工作、焊接参数设置、焊接操作和焊后处理。
1.准备工作在进行不锈钢管氩弧焊前, 需要进行以下准备工作:(1)清洁焊接表面: 使用溶剂或刷子清洁不锈钢管的焊接表面, 去除油污、氧化物等杂质, 确保焊缝区域干净。
(2)调整焊机参数:根据不同规格的不锈钢管和焊接材料, 调整焊机的电流、电压和氩气流量等参数。
(3)准备焊接材料:选择合适的焊丝和焊条, 根据管道的材质和规格匹配合适的焊接材料。
2.焊接参数设置在进行不锈钢管氩弧焊时, 需要根据不同的焊接情况设置合适的焊接参数, 包括电流、电压、氩气流量和焊接速度等。
通常情况下, 较薄的不锈钢管采用较小的电流和电压, 较厚的不锈钢管则需要较大的电流和电压。
氩气流量的设置要根据焊接材料的厚度和焊接速度来确定, 保证焊缝周围的氩气保护效果良好。
3.焊接操作进行不锈钢管氩弧焊时, 需要掌握以下操作技巧:(1)焊接位置: 根据不锈钢管的安装位置和焊接需求, 选择合适的焊接位置, 确保焊接操作的方便和焊缝质量的保证。
(2)焊接角度: 保持合适的焊接角度, 使电弧和焊丝与焊缝垂直, 避免焊接变形和焊缝质量问题。
(3)焊接速度:根据焊接材料的厚度和焊接参数的设置, 控制焊接速度, 保证焊缝的均匀和质量。
(4)焊接顺序:根据焊接设计要求, 确定焊接的顺序, 保证焊缝的完整和连接的可靠性。
4.焊后处理不锈钢管氩弧焊完成后, 需要进行焊后处理, 包括焊缝的清洁和封口处理。
焊缝的清洁可以使用刷子或砂纸将焊渣和氧化物清除, 使焊缝表面光滑。
封口处理可以使用不锈钢封口剂或焊接胶带, 确保焊缝的密封性和抗腐蚀性能。
管子氩弧焊焊接工艺
管子氩弧焊焊接工艺是一种常见的焊接方法,适用于管子的连接和修复。
该工艺主要包括以下几个步骤:
1.准备工作:清洁管道表面,确保没有杂质和腐蚀物。
2.组织管道:根据需要将管道对齐并夹紧。
3.设置焊接设备:将氩气罐与电弧焊机连接,并调整电流和电压。
4.点焊:使用钨极和合适的焊丝,在管道的连接处点焊,以固定焊接位置。
5.根焊:使用焊丝进行根部填充焊,焊条与焊缝之间保持一定的角度和距离,平稳地进行焊接。
6.填充焊:在根焊之上进行多次填充焊,在焊缝中填充足够的焊料以达到焊接强度要求。
7.后处理:焊接完成后,清理焊渣和杂质,进行必要的表面处理。
8.检测:对焊缝进行检测,确保焊接质量符合要求。
以上仅为一般的氩弧焊接工艺流程,具体的操作方法和参数将根据不同材料、管径和焊接要求进行调整。
氩弧焊焊接工艺1.引言氩弧焊是一种常用的焊接工艺,适用于许多不同类型的金属。
本文将介绍氩弧焊的基本原理、设备要求、操作步骤以及注意事项。
2.氩弧焊的原理氩弧焊利用电弧来加热工件的焊接部位,并使用惰性气体(通常是氩气)来保护焊接区域免受空气的氧化和污染。
惰性气体的使用可以提供稳定的电弧和清洁的焊接结果。
3.设备要求进行氩弧焊需要以下设备:氩弧焊机:能够提供稳定的电流和电压,具备可调节的焊接参数,如电弧长度和氩气流量。
氩气供应系统:提供足够的氩气,保持合适的气体流量和压力。
焊接枪:用于引导电弧和输送氩气。
丝材和保护材料:根据工件的材料选择合适的焊丝和保护剂。
4.操作步骤进行氩弧焊时,按照以下步骤进行操作:1.准备工件:清洁并准备待焊的金属工件,确保表面无油脂、氧化物或其他污染物。
2.调节焊接参数:根据工件的要求,调节氩弧焊机的焊接参数,如电流、电压、电弧长度和氩气流量。
3.确定焊接位置:确定焊接的位置和角度,保证焊接接头的质量和强度。
4.启动氩弧焊机:打开氩气供应系统,启动氩弧焊机,并确保稳定的电弧。
5.进行焊接:使用焊接枪引导电弧,将焊丝缓慢地送入焊接区域,同时提供适量的氩气保护。
6.完成焊接:焊接完成后,关闭氩弧焊机和氩气供应系统,等待工件冷却。
5.注意事项在进行氩弧焊时,需要注意以下事项:安全防护:穿戴合适的焊接防护用品,如手套、护目镜和防护服,以防止火花、电弧或热量伤害。
通风条件:保持良好的通风条件,以防止惰性气体积聚和引起安全问题。
焊接位置:根据工件的要求,选择合适的焊接位置和角度,以确保焊缝的质量和可靠性。
操作技巧:掌握良好的焊接技巧,保持稳定的手持姿势和焊接速度,确保焊接的均匀性和强度。
设备维护:定期检查和保养氩弧焊设备,确保其工作正常和安全性。
6.结论通过掌握氩弧焊的基本原理、设备要求、操作步骤和注意事项,可以有效地进行氩弧焊焊接工艺。
在实践中不断积累经验,进一步提升焊接技能,提高焊接质量和效率。
氩弧焊的焊接方法与工艺氩弧焊是一种常用的焊接方法,主要适用于不锈钢、铝合金等材料的焊接。
以下是氩弧焊的焊接方法与工艺。
1.氩弧焊的焊接方法(1)直流氩弧焊:适用于焊接铝合金。
直流氩弧焊相对较简单,因为铝合金的导电性较好,所以电流容易通过工件。
焊接时,电流从正极流向工件,产生熔化的电弧,焊接过程中产生的粉尘、氧化物等会随着氩气的喷出而冲走。
(2)交流氩弧焊:适用于焊接不锈钢和碳钢。
交流氩弧焊操作相对较复杂,因为钢材的导电性较差,所以需要频繁地改变电流方向,以确保电流均匀穿过工件。
交流氩弧焊的电弧稳定性较差,需要通过具有电弧稳定性的消耗电极来实现。
2.氩弧焊的工艺(1)准备工作:首先需要对焊接件进行清洗、除油、除锈等处理工作,以确保焊接接头的表面洁净。
然后,根据焊接材料的性质和工件的要求,选择合适的焊丝、保护气体和焊接电流参数。
(2)焊接接头的设计:在设计焊接接头时,应考虑到焊接接头的稳定性和强度。
焊接接头的形状、长度和宽度等参数应根据工件的要求进行设计。
(3)焊接操作:将焊接电源接通,并调整电流和电压参数。
焊枪与工件保持适当的间距,使电弧能够正常穿过工件,并产生足够的热量来熔化焊丝和工件。
焊接时,应保持焊枪的稳定,控制焊接速度和焊缝的宽度,使焊接接头成形均匀、牢固。
(4)焊后处理:焊接完成后,需要对焊缝进行打磨和抛光,以提高焊接接头的美观度和质量。
对于一些需要更高强度的焊接接头,还可以进行退火处理,以消除焊接过程中产生的应力。
总结:氩弧焊是一种常用的焊接方法,适用于焊接不锈钢、铝合金等材料。
氩弧焊的焊接方法有直流氩弧焊和交流氩弧焊,焊接工艺包括准备工作、焊接接头的设计、焊接操作和焊后处理。
通过正确的操作和合理的工艺参数选择,可以获得高质量的焊接接头。
直缝焊管工艺
直缝焊管工艺是一种常见的焊接方法,主要用于生产各种类型的焊接钢管。
它的原理是通过高温和高压将两个母材焊接在一起,形成一条连续的直缝焊管。
直缝焊管的生产过程包括钢板切割、预弯曲、焊接、修边、校直、端部加工等多个环节。
其中,焊接是整个生产过程中最为关键的一步,直接影响到焊管的质量和使用寿命。
在直缝焊管工艺中,主要包括了预弯曲、装夹、自动焊接、修边、校直等步骤。
下面我们就来详细介绍一下这些步骤:
1. 钢板切割。
首先将钢板切割成合适的长度和宽度,然后进行预弯曲处理。
2. 预弯曲。
将钢板放入预弯曲机中进行弯曲处理,使其成为一定半径的圆弧状。
3. 装夹。
将预弯曲后的钢板放入焊管机器中,进行装夹。
装夹时,需要保证两端的钢板平行,且之间没有空隙。
4. 自动焊接。
启动焊接机器进行自动焊接,将两个钢板焊接在一起。
5. 修边。
在焊接完成后,需要将焊接处的瑕疵和不平整部分修整,使其光滑平整。
6. 校直。
通过校直机,将焊接后的钢管进行校直,使其成为一条平整直线的钢管。
7. 端部加工。
对于焊接后的钢管,需要对其两端进行加工,以便于后续的使用。
总的来说,直缝焊管工艺是一种比较成熟的钢管生产工艺。
在生产过程中,需要严格按照相关标准和规范进行操作,以保证焊管的质量和使用寿命。
同时,还需要注意钢板的选材和预处理,以避免出现焊接不良等问题。
氩弧焊的工艺与操作方法氩弧焊是一种常用的金属焊接方法,常用于焊接不锈钢、铝合金等材料。
其特点是焊缝质量高、气味少、操作简单。
下面详细介绍氩弧焊的工艺与操作方法。
一、氩弧焊的工艺1. 准备工作在进行氩弧焊前,首先需要进行准备工作。
首先要保证工作环境干净整洁,无杂物或易燃易爆物品。
然后,将要焊接的工件进行清洁,去除表面的油污、氧化物等。
同时,确认焊接设备(包括氩弧焊机、气瓶等)正常工作。
2. 选用合适的焊接材料和设备在进行氩弧焊时,需要选用合适的焊条和焊丝。
常用的焊丝有不锈钢焊丝、铝合金焊丝等。
同时,要选择合适的焊接设备,如直流或交流焊机。
3. 调整焊接设备参数在进行氩弧焊之前,需要调整焊接设备的参数。
首先要选择合适的焊接电流和电压,根据焊接材料的要求进行调整。
一般情况下,焊接电流和焊接材料的直径成正比,大口径材料需要较大的电流。
此外,还需要调整钨极的伸出量、氩气流量和极性等。
4. 布置工件在进行氩弧焊之前,需要合理布置焊接工件。
首先要保证工件的位置合适、稳定,便于进行焊接操作。
焊接前可以使用夹具或固定装置将工件固定住,以确保焊接质量。
5. 进行焊接进行氩弧焊时,首先要点燃氩弧。
点火时要将氩气开到适当流量,使其清除焊缝区的氧气,防止氧化。
然后,将钨极与工件距离保持适当,使电弧稳定。
焊接时要保持合适的焊接速度,焊接速度过快会导致焊缝质量不好,过慢则会使焊缝太大。
6. 焊后处理焊接完成后,还需要进行焊后处理。
首先要清理焊接区域,去除电弧生成的黑烟和焊渣,保持焊缝干净。
然后,对焊缝进行磨削处理,使其光滑平整。
最后,进行焊缝的检查,确保焊接质量。
二、氩弧焊的操作方法1. 设备准备将氩弧焊机连接到电源并进行调试,确保正常工作。
确认气瓶内有足够的氩气,并连接到气源管道。
2. 准备工件将要焊接的工件进行清洁,去除表面的油污、氧化物等。
然后,根据需要进行工件的加工,如切割、折弯等。
3. 调整焊接设备参数根据焊接材料和工件的要求,调整焊接设备的参数。
氩弧焊操作知识点总结氩弧焊是一种常用的金属焊接工艺,广泛应用于船舶、轨道交通、冶金、工程机械、航空航天等领域。
氩弧焊具有焊接速度快、熔深及熔宽小、焊缝质量高的优点,因而深受工程界的喜爱。
想要掌握氩弧焊,必须先对其操作技术有所了解。
一、氩弧焊的基本原理氩弧焊是利用氩气将电弧与工件隔离,形成一层保护气氛,防止氧气和其他杂质的侵入,同时散发出热量,使工件表面达到熔点,完成焊接过程。
氩气具有良好的保护性和稳定性,能够确保焊缝的质量。
二、氩弧焊的操作流程1. 准备工作:确定焊接材料、清理工件表面、调试焊机、准备焊接材料等。
2. 点火:将电极轻轻接触工件表面,开启氩气,然后开启电弧,形成一定长度的电弧。
3. 稳定电弧:保持电弧稳定,保持合适的电流和电压,确保焊接材料熔化并形成合格的焊缝。
4. 断开电弧:结束焊接后,逐渐减小电流,将电弧熄灭。
5. 检查焊缝:检查焊接质量,是否存在裂纹、气孔等缺陷。
三、氩弧焊的操作技术1. 保护气体流量调节:保持合适的氩气流量,确保焊接过程中的保护效果。
2. 电弧长度控制:控制电弧长度,保持稳定的电弧,避免发生剧烈振荡或熄灭。
3. 电流和电压控制:根据不同的焊接材料和厚度,调整合适的电流和电压,以确保焊接过程的熔化深度和宽度。
4. 电极熔化控制:控制电极的熔化速度,避免产生过大或过小的熔滴,影响焊缝质量。
5. 操作技巧:手持焊枪时要保持稳定的姿势,移动焊枪速度要匀速平稳,保持一定的焊接角度。
四、氩弧焊的常见问题及解决方法1. 气孔:可能是由于焊接材料和工件表面存在油污、氧化铁皮等杂质所致,解决方法是提前清理工件表面,选用合适的焊接材料。
2. 裂纹:可能是因为焊接材料本身性能不佳,或者焊接速度过快、冷却速度过快所致,解决方法是选择合格的焊接材料,控制好焊接速度和冷却速度。
3. 未熔合:可能是焊接电流和电压不合适,或者焊机故障所致,解决方法是调整合适的焊接参数,检查焊机状态。
五、氩弧焊的应用范围氩弧焊广泛应用于不锈钢、铝合金、镍合金、钛合金等高难度焊接材料的焊接,对焊接质量要求高的领域,如航空航天、电子设备、医疗器械等。
氩弧焊的焊接方法与工艺氩弧焊是一种常用的电弧焊接方法,它利用氩气作为保护气体,通过电弧的高温作用将工件焊接在一起。
氩弧焊广泛应用于不锈钢、铝合金、钛合金和镍合金等特殊材料的焊接。
氩弧焊一般分为手工氩弧焊和自动氩弧焊两种方法。
手工氩弧焊主要用于小批量焊接和复杂形状的工件焊接。
自动氩弧焊适用于大批量生产和相对简单形状的工件焊接。
下面是关于氩弧焊的工艺和方法的详细介绍。
一、手工氩弧焊方法和工艺:1.设备准备:手工氩弧焊需要准备焊机、氩气瓶、气体流量计、回流阻尼器、电焊剂、焊丝和其他所需工具等。
2.清洁工件:在焊前要彻底清洁工件表面,以去除油脂、氧化物和其他杂质,避免对焊缝产生不良影响。
3.选择合适的焊丝和电焊剂:根据工件材料和焊接要求,选择合适的焊丝和电焊剂。
4.装配工件:将待焊工件装配好,并进行合理定位和夹紧,以保证焊缝的质量和准确度。
5.调整焊机参数:根据工件材料和焊接要求,调整焊机的电流、电压、焊接速度和平衡度等参数。
6.点亮电弧:将电极靠近工件表面,用钨电极搓石点亮电弧,并将电弧在焊缝的起始位置停留片刻,使焊缝预热。
7.焊接操作:在焊前要熟悉焊接路径和方法,进行稳定的手持焊接操作,保持恒定的焊接速度和焊接电流。
8.改变焊接位置:在焊缝焊接完一段的时候,应将焊枪抬离工件,调整焊接位置,使焊缝不断延长,直至完全焊接完成。
9.检验焊缝:在焊接完成后,应对焊缝进行外观检验和尺寸测量,确保焊缝的质量和合格度。
10.后续处理:对焊接好的工件进行后续处理,如除渣、打磨等,以达到最终的焊接要求。
二、自动氩弧焊方法和工艺:1.设备准备:自动氩弧焊需要准备焊机、氩气瓶、气体流量计、回流阻尼器、焊接头、工件夹具和控制系统等设备。
2.清洁工件:在焊前要彻底清洁工件表面,以去除油脂、氧化物和其他杂质,避免对焊缝产生不良影响。
3.装配工件:将待焊工件装配到夹具上,以保证焊缝的位置和角度准确。
4.程序编写:根据焊接要求,编写焊接程序,包括焊接路径、焊接速度、焊接电流和电压等参数。
管子氩弧焊焊接工艺(一)管子氩弧焊焊接工艺简介•氩弧焊是一种常用的焊接方法,广泛应用于电力、石油、化工等工业领域。
在焊接工艺中,管子氩弧焊是一种重要的技术。
•本文将介绍管子氩弧焊焊接工艺的基本原理、操作步骤和注意事项。
基本原理•氩弧焊是利用氩气作为保护气体,通过电弧的高温将金属材料熔化并连接在一起的焊接方法。
管子氩弧焊是在管道焊接中应用氩弧焊技术的一种特殊形式。
•管子氩弧焊的基本原理是通过向管道内充入保护气体,在焊接过程中防止氧气和其他杂质的进入,从而保证焊缝的质量。
操作步骤1.准备工作–清洁:清除管子表面的油污和氧化物。
–仔细检查管道:确保焊接时没有明显的缺陷或裂纹。
2.管子定位–使用夹具或支架将管子固定在合适的位置,保证其稳定性。
3.管道准备–使用工具如刷子、打磨机等将焊接部位的氧化物清除干净。
–使用切割设备将管口割成所需形状,以便后续的焊接操作。
4.管子焊接–管子的焊接顺序通常为从上到下,从内到外进行。
–通过控制焊接电流、电压和焊接速度等参数,进行管子氩弧焊。
5.焊后处理–针对焊缝,进行打磨、抛光等处理,保证焊缝的光滑度和外观。
–清理焊接残渣等杂物,保持焊缝表面的干净。
注意事项•管子氩弧焊焊接工艺需要经验丰富的焊接工人进行操作,确保焊接质量。
•在整个焊接过程中,保持焊接区域的清洁和干燥。
•合理选择焊接参数,避免焊缝出现缺陷和孔洞。
•注意保护气体的流量和压力,以确保焊缝质量。
•遵守焊接安全操作规程,使用个人防护设备,防止受伤和意外事故的发生。
结论•管子氩弧焊焊接工艺是一种重要的管道焊接技术,通过合理的操作步骤和注意事项,可以确保焊接质量和安全性。
•了解和掌握管子氩弧焊的基本原理和操作要点,对于提高焊接技术和工作效率具有重要意义。
氩弧焊直缝焊管工艺与操作简介
氩弧焊直缝焊管的生产是一项技术含量高,质量要求严的工程。
许多制管厂制管线上所用设备工装进行简要的介绍,主要包括设备工装的结构、性能、操作方法和保养方式等。
钢管焊接机组按其加工的原料形式(钢带或钢板)可分为带钢连续成型焊管机组和钢板非连续焊管机组,即连续成型焊接机组和非连续焊接机组。
其中,带钢连续成型焊管机组根据焊缝状态又可以分为带钢连续成型直缝焊接机组和带钢连续成型螺旋焊接机组。
现只介绍带钢连续成型直缝焊接机组。
一般带钢连续成型直缝焊接机组由开卷机、制管机组(夹送矫直辊、立辊、成型段、、矫直头、定径)、(氩弧)焊接系统、内整平系统、修磨组机、切割机、料槽等组成。
制管机是制管机组的载体,是利用弱电启动,联轴器带动各个辊轮转动,它包括夹送矫直辊、制管模具(立辊、成型段(模)、焊接模、矫直头、定径模)、支架、传动系统、电控系统环系统、档位等。
机组通过一定的模具使钢带从进料到半成型、成型、焊接、滚圆、矫直、定径等,进而达到我们所需要的工艺要求的作用。
直缝焊管一般都经过成型工艺、焊接工艺、抛光工艺、矫直定径工艺完成。
每道工艺都会有若干小的工艺组成,它们环环相扣,最终形成完美的产品。
最后将制管工艺的操作过程简单的告诉大家,供你参考。
⑴开机前点检
①机台上是否有电线裸露在外,有无线头脱落;②各行程开关是否使用正常;
③模具固定螺母有无松动脱落;④焊枪是否完好,有无漏水现象;⑤钨极端头磨削是否合格,钨极安装是否正确;⑥打磨轮是否需要更换,有无更换;⑦保护气气阀使用是否正常;⑧是否需要更换保护气体;⑨加油装置是否需要添油;⑩开卷机上的带料是否松动,锁紧螺杆是否锁紧,有无散卷现象,等。
⑵开机步骤
①开启总电源;②开机组/焊机电源/切割机开关;③开氩气/氮气气阀;④开氩气/氮气计量计;⑤开焊机检气/直流/自动焊;⑥开焊枪冷却水阀/打磨水阀/机组冷却水/整平机冷却水;⑦开气阀;⑧开除油装置/加油装置;⑨开启制管;⑩点动(开)焊枪,引燃钨极;⑪开打磨机; ⑫调节速度/电流;⑬调整工艺直至符合要求;⑭切管检验是否合格;⑮工艺参数记录等。
⑶关机步骤
①关焊枪;②关制管机;③关打磨机;④关整平机;⑤关除油装置;⑥关闭冷却水阀;⑦关氩气/氮气气阀和计量计;⑧关闭电源;⑨关气阀;⑩关总电源;⑪冲洗机台、模具、机台上的钢管涂油防锈;⑫清理现场。
