低频减载在电网稳定控制的应用

基于电力系统微机型低频减载装置原理与应用概述电力系统微机型低频减载装置（Microcomputer-based low-frequency underload shedding device）是一种用于电力系统的自动化装置。

其主要原理是通过对电力系统的监测和分析，对于出现低频时，对特定负载进行自动脱负荷的一种控制方式。

这种装置采用了微处理器技术和智能电路技术，可以自行判断电网的稳定性，并进行自动调节，有效地保证了电网的稳定运行。

在电力系统中，由于各种原因，如负荷突然变化、电力故障等，都会导致电网出现低频干扰。

当电网出现低频时，如果不及时采取措施，就会导致电力系统的不稳定，甚至引发系统崩溃，造成重大损失。

因此，为了防止电力系统出现低频干扰，需要采用适当的控制手段，例如低频减载控制。

电力系统微机型低频减载装置的应用范围广泛，可用于各种规模的电力系统，包括发电厂、变电站和配电网等。

它不仅可以自动检测电网的状态，还可以根据电网负荷变化情况进行自动控制，确保电网的稳定运行。

此外，由于该装置采用了智能化技术，因此具有高度的可靠性和稳定性，可以在各种复杂环境下正常工作。

除了上述应用之外，电力系统微机型低频减载装置还可以用于发电机组的控制。

发电机组是电力系统的重要组成部分，通常情况下需要保持在额定负荷下运行。

但是，当电网负荷突然下降时，发电机组可能会过载，从而导致电网的不稳定。

采用低频减载控制可以在保证发电机组安全的前提下，及时控制负载，确保电网的稳定运行。

综上所述，电力系统微机型低频减载装置是一种重要的电力系统控制装置，可以有效预防电网低频干扰，保证电力系统的稳定运行。

随着电力系统的不断完善和发展，电力系统微机型低频减载装置也会得到更广泛的应用和推广。

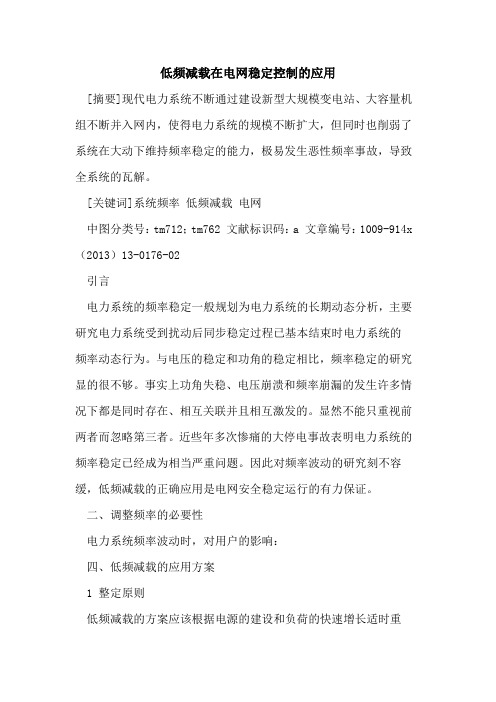

低频减载在电网稳定控制的应用[摘要]现代电力系统不断通过建设新型大规模变电站、大容量机组不断并入网内，使得电力系统的规模不断扩大，但同时也削弱了系统在大动下维持频率稳定的能力，极易发生恶性频率事故，导致全系统的瓦解。

[关键词]系统频率低频减载电网中图分类号：tm712；tm762 文献标识码：a 文章编号：1009-914x （2013）13-0176-02引言电力系统的频率稳定一般规划为电力系统的长期动态分析，主要研究电力系统受到扰动后同步稳定过程已基本结束时电力系统的频率动态行为。

与电压的稳定和功角的稳定相比，频率稳定的研究显的很不够。

事实上功角失稳、电压崩溃和频率崩漏的发生许多情况下都是同时存在、相互关联并且相互激发的。

显然不能只重视前两者而忽略第三者。

近些年多次惨痛的大停电事故表明电力系统的频率稳定已经成为相当严重问题。

因此对频率波动的研究刻不容缓，低频减载的正确应用是电网安全稳定运行的有力保证。

二、调整频率的必要性电力系统频率波动时，对用户的影响：四、低频减载的应用方案1 整定原则低频减载的方案应该根据电源的建设和负荷的快速增长适时重新进行整定。

为了积累经验，需要做好每次重大有功功率缺额事件或事故后的总结分析。

整定时需要按照以下原则：a总体要求是使系统能在各种运行方式和可能发生的最大功率缺额的情况下通过切除一定量的负荷有效地防止系统频率下降至危险点，使故障后的系统能够快速恢复至额定频率，也不使事故后的系统频率长期悬浮于某一过高/过低值，不致酿成大型发电机组解列的恶性循环事故，严防保留后的系统发生频率崩溃。

同时，尽量使所切除的负荷数量应尽可能最少。

b合理选择频率级差、轮数和延时，保证低频减载装置动作的选择性从尽量减少过切和抑制频率恢复时的频率超调着眼，低频减载装置的各轮间频率起动值（级差）以略大为好，同时增加轮数，减少每轮所切负荷数量，特别是对前几轮，最好采用动作值稳定，返回值高，动作与返回快速的数字式频率继电器作起动元件，并尽可能动作于切除高压断路器。

低频减载光伏
在光伏领域，低频减载（Low-Frequency Load Shed ding）通常不是一个常用的术语。

然而，如果我们将这个概念应用到光伏系统中，它可能指的是在电网频率降低时，光伏发电系统自动减少输出功率以避免对电网造成不利影响的一种控制策略。

在电力系统中，低频减载是一种用于防止电网频率崩溃的安全控制措施。

当电网负荷过重或发电量不足时，电网的频率会下降，这时低频减载装置会自动切断部分负载，以减轻电网的负担，防止频率进一步下降，从而保护电网的稳定运行。

在光伏发电系统中，如果电网频率下降，光伏逆变器可能会被设计成自动减少输出功率，以帮助电网恢复频率稳定。

这种控制策略可以确保光伏系统在电网频率异常时不会对电网造成额外的压力，从而提高电网的整体稳定性和可靠性。

需要注意的是，光伏系统通常还具备其他类型的保护措施，如过载保护、短路保护、过压保护和欠压保护等，以确保系统在各种异常情况下都能安全运行。

低频减载在电网稳定控制的应用作者：覃建师来源：《中国科技博览》2013年第13期[摘要]现代电力系统不断通过建设新型大规模变电站、大容量机组不断并入网内，使得电力系统的规模不断扩大，但同时也削弱了系统在大动下维持频率稳定的能力，极易发生恶性频率事故，导致全系统的瓦解。

[关键词]系统频率低频减载电网中图分类号：TM712；TM762 文献标识码：A 文章编号：1009-914X（2013）13-0176-02引言电力系统的频率稳定一般规划为电力系统的长期动态分析，主要研究电力系统受到扰动后同步稳定过程已基本结束时电力系统的频率动态行为。

与电压的稳定和功角的稳定相比，频率稳定的研究显的很不够。

事实上功角失稳、电压崩溃和频率崩漏的发生许多情况下都是同时存在、相互关联并且相互激发的。

显然不能只重视前两者而忽略第三者。

近些年多次惨痛的大停电事故表明电力系统的频率稳定已经成为相当严重问题。

因此对频率波动的研究刻不容缓，低频减载的正确应用是电网安全稳定运行的有力保证。

二、调整频率的必要性电力系统频率波动时，对用户的影响：四、低频减载的应用方案1 整定原则低频减载的方案应该根据电源的建设和负荷的快速增长适时重新进行整定。

为了积累经验，需要做好每次重大有功功率缺额事件或事故后的总结分析。

整定时需要按照以下原则：a总体要求是使系统能在各种运行方式和可能发生的最大功率缺额的情况下通过切除一定量的负荷有效地防止系统频率下降至危险点，使故障后的系统能够快速恢复至额定频率，也不使事故后的系统频率长期悬浮于某一过高/过低值，不致酿成大型发电机组解列的恶性循环事故，严防保留后的系统发生频率崩溃。

同时，尽量使所切除的负荷数量应尽可能最少。

b合理选择频率级差、轮数和延时，保证低频减载装置动作的选择性从尽量减少过切和抑制频率恢复时的频率超调着眼，低频减载装置的各轮间频率起动值（级差）以略大为好，同时增加轮数，减少每轮所切负荷数量，特别是对前几轮，最好采用动作值稳定，返回值高，动作与返回快速的数字式频率继电器作起动元件，并尽可能动作于切除高压断路器。

电力系统低频减载方法综述摘要：低频减载作为电力系统中的最后一道防线，起到在紧急情况下恢复电力系统频率稳定的作用。

因此低频减载的基本要求是减载过程中频率的最低值不能越过电网所能承受的最低允许频率，减载后频率需要恢复到保障系统安全稳定运行的范围。

本文简要概括了各类低频减载方法的特点、研究现状以及智能优化方法和广域测量技术在低频减载中的应用。

关键词：频率稳定；低频减载；广域；综述1、低频减载概述在电力系统发生故障后，为了避免事故范围的进一步扩大造成大面积停电，采用适当的低频、低压减载和高频切机等措施来维持电力系统中频率和母线电压的稳定十分必要。

其中低频减载作为电力系统的最后一道防线被广泛采用。

低频减载的主要目的是维持系统的频率稳定。

电力系统的频率特性是指系统运行时有功功率和频率的关系，主要受发电机和负荷的频率特性的影响。

发电机的频率特性指的是系统受扰动后频率发生变化，此时机组的有功出力随系统频率的增大/减小而反向调节直至系统达到新的稳定运行状态的特性。

在这个过程中发电机的有功出力调整可以通过调速器自动完成。

与发电机频率特性不同，当系统频率增加时，需要提高负荷的功率；反之需要降低负荷的功率。

低频减载就是通过改变系统中负荷功率的大小来维持电力系统频率稳定。

在实际电网中应尽可能地保障重要负荷的供电可靠性，因此低频减载需要考虑负荷节点的重要度。

根据重要性程度，一般将负荷分为I类、II类和III类负荷。

在减载过程中，优先切除重要度较低的III类负荷；在切除全部III类负荷仍不能恢复频率稳定时，切除II类负荷，尽量保证I类负荷的供电；如果III类和II类负荷切除后仍不能满足频率稳定的需求，才允许切除I类负荷。

2、低频减载方法作为频率稳定紧急控制的主要手段，低频减载受到国内外学者的广泛研究和关注。

从减载量计算方面可以把低频减载方法可以分为经验法、半自适应方法、自适应方法。

经验法是固定减载量的方法，也被称为传统法。

这种方法采用多轮减载的方案，当系统频率跌到某一个值时，触发继电器启动切除固定比例的负荷。

1 电力系统中，应装设足够数量的自动低频减载装置。

当电力系统因事故发生功率缺额时，由自动低频减载装置断开一部分次要负荷，以防止频率过度降低，并使之很快恢复到一定数值，从而保证电力系统的稳定运行和重要负荷的正常工作。

2 自动低频减载装置的配置及其断开负荷的容量，应根据最不利的运行方式下发生事故时，整个电力系统或其各部分，实际可能发生的最大功率缺额来确定。

例如考虑断开孤立发电厂中容量最大的发电机，断开输送功率最大的线路或断开容量最大发电厂，以及考虑由于联络线事故断开，而引起电力系统解列等。

3 电力系统中应装设具有下列特点的自动低频减载装置：1）基本段快速动作。

基本段一般按频率分为若干级。

装置的频率整定值应根据电力系统的具体条件，保证大型火电厂安全运行，以及由继电器本身的特性等因素决定。

起始运行频率，宜取为49HZ。

2）后备段带较长时限。

后备段可分为若干级，最小动作时间约为10～15S。

4 对局部地区事故，如功率缺额很大，为了防止电压急剧下降时，自动低频减载装置失效，宜装设其他自动减载装置。

其他自动减载装置可由下列因素起动：发电机、线路或变压器断开或过负荷；输送功率方向改变、频率下降的变化率以及母线电压下降等。

5 如在小容量电力系统的短路过程中，由于短路功率突增使频率下降，可能引起自动低频减载装置误动作时，以及在自动重合闸装置或备用电源自动投入装置动作过程中，由于同步调相机和电动机反馈的影响可能误动作时，应采取相应措施。

电网低频减载管理与分析系统（一）、总体介绍低频减载是控制电力系统一般故障及大面积复杂故障重要而有效的手段，是电力系统维持频率稳定的最后一道防线。

合理而快速地切除负荷或解列，可以使整个电网在最短的时间内恢复至稳定运行状态，切负荷的整定计算必须合理精确，以最小的切负荷量在最短的时间内使系统频率恢复正常。

电网低频减载管理与分析系统软件应由系统数据库建立、数据转换和导入、频率计算和分析以及切负荷方案优化、在线监测、统计等模块组成，能根据系统的参数特性和运行要求给出最优方案，且具有友好的人机界面和便于维护更新的系统数据库。

浅谈地区电网低频减载措施的管理作者：张宏娟来源：《科技视界》 2014年第9期张宏娟（洛阳供电公司，河南洛阳 471000）【摘要】电网低频减载措施作为第三道防线对电网安全稳定运行起着至关重要的作用，是严重故障方式下保证电网不发生频率崩溃的有效措施。

本文从多个方面阐述了加强电网低频减载措施管理的方法和要求，以保证低频减载措施安全可靠和电网安全稳定运行。

【关键词】地区电网；低频减载；管理０引言随着特高压跨区互联电网快速发展，电网的安全稳定问题日益突出，电网发生振荡、系统解列等稳定破坏事故的概率越来越高。

地区电网管理部门要严格按照《电力系统安全稳定导则》和相关规定要求进行系统安全稳定计算分析，在省级电网管理部门的领导下，根据电网安全稳定分析结果，加强第三道防线建设，防止稳定破坏事故和大面积停电事故。

1 加强电网低频减载措施管理的必要性由于电网低频减载措施作为第三道防线对电网安全稳定运行起着至关重要的作用，因此加强电网低频减载措施的管理，制定正确、合理的低频减载方案，确保电网低频减载切除容量可靠、完整，满足系统稳定要求尤为重要。

2 地区电网调度部门要做好低频减载装置的配置，并制定正确、合理的低频减载方案，确保低频减载装置足额投入。

低频减载方案一般应满足以下要求2.1 电网低频减载方案一般设有8个轮次（含长延时特殊轮），包括整定负荷、每个轮次的动作频率、动作时间、切除容量、切除容量占整定负荷百分数等内容。

地区电网调度部门要按照省级调度部门的要求，制定出本供电区低频减载方案，经当地政府主管部门批准后执行，并报省级调度部门备案。

2.2 地区电网调度部门在制定低频减载方案时应按照本供电区负荷状况、发电出力、网络结构合理分配，并考虑次年厂站检修、基建计划，必要时，可制定相应的低频减载备用容量，以确保低频减载装置足额投入。

如果方案中含有容量较大的负荷（如某轮次为某一个或两个负荷组成），该负荷一旦停运将造成地区电网某轮次容量不足、地区总容量不足或省网某轮次容量不足，必须制定相应的备用容量，一旦大的负荷停运时可以进行补充。
