电力系统低频自动减负荷

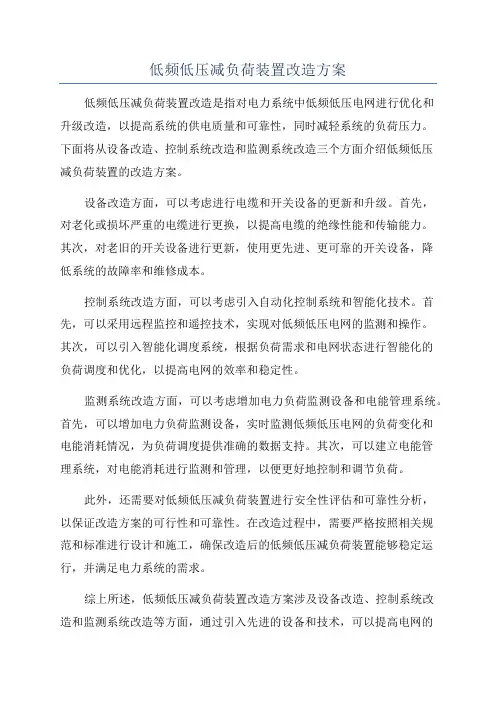

低频低压减负荷装置改造方案低频低压减负荷装置改造是指对电力系统中低频低压电网进行优化和升级改造，以提高系统的供电质量和可靠性，同时减轻系统的负荷压力。

下面将从设备改造、控制系统改造和监测系统改造三个方面介绍低频低压减负荷装置的改造方案。

设备改造方面，可以考虑进行电缆和开关设备的更新和升级。

首先，对老化或损坏严重的电缆进行更换，以提高电缆的绝缘性能和传输能力。

其次，对老旧的开关设备进行更新，使用更先进、更可靠的开关设备，降低系统的故障率和维修成本。

控制系统改造方面，可以考虑引入自动化控制系统和智能化技术。

首先，可以采用远程监控和遥控技术，实现对低频低压电网的监测和操作。

其次，可以引入智能化调度系统，根据负荷需求和电网状态进行智能化的负荷调度和优化，以提高电网的效率和稳定性。

监测系统改造方面，可以考虑增加电力负荷监测设备和电能管理系统。

首先，可以增加电力负荷监测设备，实时监测低频低压电网的负荷变化和电能消耗情况，为负荷调度提供准确的数据支持。

其次，可以建立电能管理系统，对电能消耗进行监测和管理，以便更好地控制和调节负荷。

此外，还需要对低频低压减负荷装置进行安全性评估和可靠性分析，以保证改造方案的可行性和可靠性。

在改造过程中，需要严格按照相关规范和标准进行设计和施工，确保改造后的低频低压减负荷装置能够稳定运行，并满足电力系统的需求。

综上所述，低频低压减负荷装置改造方案涉及设备改造、控制系统改造和监测系统改造等方面，通过引入先进的设备和技术，可以提高电网的供电质量和可靠性，减轻系统的负荷压力，为电力系统的稳定运行和可持续发展提供支持。

第四节电力系统低频减载一、概述1）事故情况下，系统可能产生严重的有功缺额，因而导致系统频率大幅度下降。

2）所缺功率已经大大超过系统热备用容量，只能在系统频率降到某值以下，采取切除相应用户的办法来减少系统的有功缺额，使系统频率保持在事故允许的限额之内。

3）这种办法称为按频率自动减负荷。

中文简拼为“ZPJH”，英文为UFLS（Under Frequency Load Shedding）。

二、系统频率的事故限额（1）系统频率降低使厂用机械的出力大为下降，有时可能形成恶性循环，直至频率雪崩。

（2）系统频率降低使励磁机等的转速也相应降低，当励磁电流一定时，发送的无功功率会随着频率的降低而减少，可能造成系统稳定的破坏。

发生在局部的或某个厂的有功电源方面的事故可能演变成整个电力系统的灾难。

（3）电力系统频率变化对用户的不利影响主要表现在以下几个方面：①频率变化将引起异步电动机转速的变化，有这些电动机驱动的纺织、造纸等机械产品的质量将受到影响，甚至出现残、次品。

②系统频率降低将使电动机的转速和功率降低，导致传动机械的出力降低。

③国防部门和工业使用的测量、控制等电子设备将因为频率的波动而影响准确性和工作性能，频率过低时甚至无法工作。

“电力工业技术管理法规”中规定的频率偏差范围为±0.2~±0.5Hz。

（4）汽轮机对频率的限制。

频率下降会危及汽轮机叶片的安全。

因为一般汽轮机叶片的设计都要求其自然频率充分躲开它的额定转速及其倍率值。

系统频率下降时有可能因机械共振造成过大的振动应力而使叶片损伤。

容量在300MW 以上的大型汽轮发电机组对频率的变化尤为敏感。

例如我国进口的某350MW机组，频率为48.5Hz时，要求发瞬时信号，频率为47.5Hz时要求30s跳闸，频率为47Hz时，要求0s跳闸。

进口的某600MW机组，当频率降至47.5Hz时，要求9s跳闸。

（5）频率升高对大机组的影响。

电力系统因故障被解列成几个部分时，有的区域因有功严重缺额而造成频率下降，但有的区域却因有功过剩而造成频率升高，从而危及大机组的安全运行。

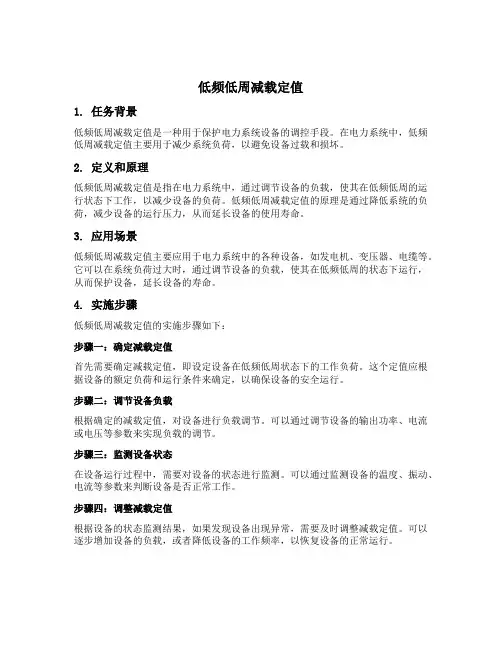

低频低周减载定值1. 任务背景低频低周减载定值是一种用于保护电力系统设备的调控手段。

在电力系统中，低频低周减载定值主要用于减少系统负荷，以避免设备过载和损坏。

2. 定义和原理低频低周减载定值是指在电力系统中，通过调节设备的负载，使其在低频低周的运行状态下工作，以减少设备的负荷。

低频低周减载定值的原理是通过降低系统的负荷，减少设备的运行压力，从而延长设备的使用寿命。

3. 应用场景低频低周减载定值主要应用于电力系统中的各种设备，如发电机、变压器、电缆等。

它可以在系统负荷过大时，通过调节设备的负载，使其在低频低周的状态下运行，从而保护设备，延长设备的寿命。

4. 实施步骤低频低周减载定值的实施步骤如下：步骤一：确定减载定值首先需要确定减载定值，即设定设备在低频低周状态下的工作负荷。

这个定值应根据设备的额定负荷和运行条件来确定，以确保设备的安全运行。

步骤二：调节设备负载根据确定的减载定值，对设备进行负载调节。

可以通过调节设备的输出功率、电流或电压等参数来实现负载的调节。

步骤三：监测设备状态在设备运行过程中，需要对设备的状态进行监测。

可以通过监测设备的温度、振动、电流等参数来判断设备是否正常工作。

步骤四：调整减载定值根据设备的状态监测结果，如果发现设备出现异常，需要及时调整减载定值。

可以逐步增加设备的负载，或者降低设备的工作频率，以恢复设备的正常运行。

步骤五：记录和分析数据在实施低频低周减载定值过程中，需要对设备的运行数据进行记录和分析。

可以通过记录设备的负载、温度、电流等参数，来评估设备的运行状态和减载效果。

5. 优点和注意事项低频低周减载定值的优点包括：•延长设备的使用寿命：通过减少设备的负荷，降低设备的运行压力，可以延长设备的使用寿命。

•保护设备安全：在系统负荷过大时，通过减载定值可以保护设备免受过载和损坏的风险。

在实施低频低周减载定值时，需要注意以下事项：•确保减载定值的合理性：减载定值应根据设备的额定负荷和运行条件来确定，以保证设备的安全运行。

第四节电力系统低频减载一、概述1）事故情况下，系统可能产生严重的有功缺额，因而导致系统频率大幅度下降。

2）所缺功率已经大大超过系统热备用容量，只能在系统频率降到某值以下，采取切除相应用户的办法来减少系统的有功缺额，使系统频率保持在事故允许的限额之内。

3）这种办法称为按频率自动减负荷。

中文简拼为“ZPJH”，英文为UFLS（Under Frequency Load Shedding）。

二、系统频率的事故限额（1）系统频率降低使厂用机械的出力大为下降，有时可能形成恶性循环，直至频率雪崩。

（2）系统频率降低使励磁机等的转速也相应降低，当励磁电流一定时，发送的无功功率会随着频率的降低而减少，可能造成系统稳定的破坏。

发生在局部的或某个厂的有功电源方面的事故可能演变成整个电力系统的灾难。

（3）电力系统频率变化对用户的不利影响主要表现在以下几个方面：①频率变化将引起异步电动机转速的变化，有这些电动机驱动的纺织、造纸等机械产品的质量将受到影响，甚至出现残、次品。

②系统频率降低将使电动机的转速和功率降低，导致传动机械的出力降低。

③国防部门和工业使用的测量、控制等电子设备将因为频率的波动而影响准确性和工作性能，频率过低时甚至无法工作。

“电力工业技术管理法规”中规定的频率偏差范围为±0.2~±0.5Hz。

（4）汽轮机对频率的限制。

频率下降会危及汽轮机叶片的安全。

因为一般汽轮机叶片的设计都要求其自然频率充分躲开它的额定转速及其倍率值。

系统频率下降时有可能因机械共振造成过大的振动应力而使叶片损伤。

容量在300MW 以上的大型汽轮发电机组对频率的变化尤为敏感。

例如我国进口的某350MW机组，频率为48.5Hz时，要求发瞬时信号，频率为47.5Hz时要求30s跳闸，频率为47Hz时，要求0s跳闸。

进口的某600MW机组，当频率降至47.5Hz时，要求9s跳闸。

（5）频率升高对大机组的影响。

电力系统因故障被解列成几个部分时，有的区域因有功严重缺额而造成频率下降，但有的区域却因有功过剩而造成频率升高，从而危及大机组的安全运行。

电力系统自动低频减载电力系统频率及有功功率的自动调节1． 电力系统自动调频1.1电力系统频率波动的原因频率是电能质量的重要指标之一，在稳态条件下，电力系统的频率是一个全系统一致的运行参数。

系统频率的波动直接原因是发电机输入功率＆输出功率之间的不平衡，众所周知，单一电源的系统频率是同步发电机转速的函数：60np f =n ――电机的转速，r/min ； f ――电力系统的频率，HZ ； p ――电机的极对数；对于一般的火力发电机组，发电机的极对数为1，额定转速为3000 r/min ，亦即额定频率为50HZ 。

此时，系统频率又可以用同步发电机的角速度的函数来表示：π2w f =为了研究系统频率变换的规律，需要研究同步发电机的运动规律。

同步发电机组的运动方程为：dtdw JT T T e m =∆=-mT ――输入机械转距；e T ――输出电磁转距（忽略空载转距，即负荷转距）；J ――发电机组的转动惯量；dtdw ――发电机组的角加速度；由于功率和力矩之间存在转换关系（P=wT ）上式经过规格化处理和拉氏变换后，可得传递函数：w H P P S e m ∆=-2P――原动机功率（发电机的输入功率）；mP――发电机电磁功率；eH――发电机组的惯性常数；S――角速度变化量；w由此可知，当原动机功率和发电机电磁功率之间产生不平衡的时候，必然引起发电机转速的变化，即引起系统频率的变化。

在众多发电机组并联运行的电力系统中，尽管原动机功率P不是恒定不变的，但它主要m取决与本台发电机的原动机和调速器的特性，因而是相对容易控制的因素；而发电机电磁功率P的变化则不仅与本台发电机的电磁特性有关，更取决于电力系统的负荷特性，是难以控e制的因素，而这正是引起电力系统频率波动的主要原因。

1.2调频的必要性电力系统的频率变动对用户、发电厂和电力系统本身都会产生不良的影响，所以必须保持频率在额定值50hz上下，且其偏移量不能超过一定范围。

第七章电力系统低频减载第一节概述一、基本概念a)正常电网频率的允许变化范围：正负0.2Hz～0.5Hz，（49.8～50.5）。

b)事故异常情况下的频率：不能低于47Hz下长期运行，瞬时值不能低于45Hz。

c)正常符合变动引起的频率变化由发电机调速系统处理（包括频率升高）。

d)事故情况下（线路断开、发电机组异常退出等），无其它备用有功容量时，系统出现功率缺额，频率会大幅度下降，只能采取自动切除部分负荷的方法使频率下降到允许范围内，e)自动低频减载是电网重要的反事故措施。

f)低频减载装置的要求：事故时候自动切除的负荷不能过多也不能过少。

g)中文“ZDPJ”或“ZJPH”；英文UFLS（UnderFrequency Load Shedding）二、系统频率的事故限额a) 厂用电机械出力下降导致的频率雪崩。

（<47Hz 时出力显著下降，发电机出力下降，恶性循环） b) 发电机无功出力减少引起电压水平降低，可能导致稳定破坏。

（励磁机转速降低，<45Hz 时出现） c) 对电动机转速、功率的影响。

（包括影响产品质量、出力降低、测量误差等）d) 危及汽轮机叶片（48.5Hz 发信号、47.5Hz 时30s 跳闸、47Hz 时0s 跳闸；52Hz 时0.3s 跳）e) 核能电厂冷却介质泵对频率要求很高，不能满足时自动跳闸。

三、 系统频率的动态特性系统出现功率缺额时，频率从正常状态过渡到另一个稳定值所经理的过程，称为电力系统的动态频率特性。

决定因素：有功缺额的大小、系统转动部分的机械惯性、负荷的调节效应。

变化方程式：f tT e f f f f -∞∞=＋(-)e上式包含最后稳定频率、初始额定频率以及频率变化的时间常数（4~10s）。

其中时间常数取决于机组的惯性时间常数和负荷调节效应系数，对于大的系统较大。

第二节低频减载的工作原理一、基本原理过程逐次逼近原理：进行一次次的计算，直到找到系统功率缺额的数值（同时也断开了相应的用户）。

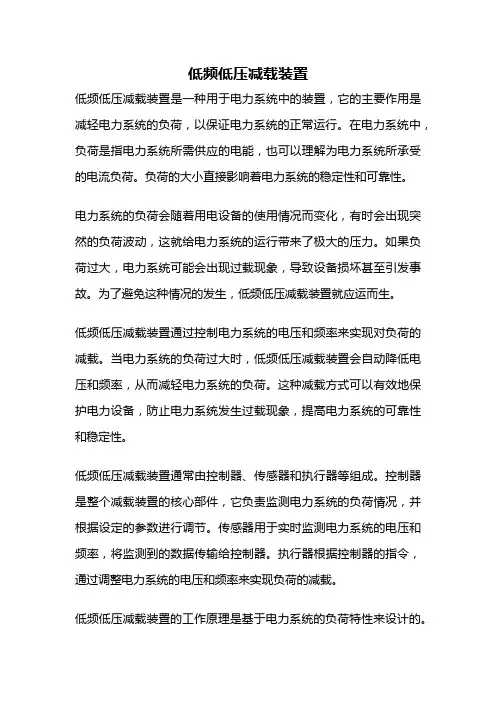

低频低压减载装置低频低压减载装置是一种用于电力系统中的装置，它的主要作用是减轻电力系统的负荷，以保证电力系统的正常运行。

在电力系统中，负荷是指电力系统所需供应的电能，也可以理解为电力系统所承受的电流负荷。

负荷的大小直接影响着电力系统的稳定性和可靠性。

电力系统的负荷会随着用电设备的使用情况而变化，有时会出现突然的负荷波动，这就给电力系统的运行带来了极大的压力。

如果负荷过大，电力系统可能会出现过载现象，导致设备损坏甚至引发事故。

为了避免这种情况的发生，低频低压减载装置就应运而生。

低频低压减载装置通过控制电力系统的电压和频率来实现对负荷的减载。

当电力系统的负荷过大时，低频低压减载装置会自动降低电压和频率，从而减轻电力系统的负荷。

这种减载方式可以有效地保护电力设备，防止电力系统发生过载现象，提高电力系统的可靠性和稳定性。

低频低压减载装置通常由控制器、传感器和执行器等组成。

控制器是整个减载装置的核心部件，它负责监测电力系统的负荷情况，并根据设定的参数进行调节。

传感器用于实时监测电力系统的电压和频率，将监测到的数据传输给控制器。

执行器根据控制器的指令，通过调整电力系统的电压和频率来实现负荷的减载。

低频低压减载装置的工作原理是基于电力系统的负荷特性来设计的。

在电力系统中，电流负荷和电压负荷是紧密相关的。

当电流负荷增加时，电压负荷也会相应增加。

低频低压减载装置通过降低电压和频率来减少电流负荷的大小，从而实现对负荷的减载。

低频低压减载装置具有很多优点。

首先，它可以实现对电力系统的精确控制，根据实际负荷情况进行减载，避免了负荷过大或过小的情况发生。

其次，它可以提高电力系统的运行效率，降低能耗，减少电力系统的损耗。

此外，低频低压减载装置还可以延长电力设备的使用寿命，减少维修和更换的频率，降低了维护成本。

低频低压减载装置是电力系统中一种非常重要的装置，它可以有效地减轻电力系统的负荷，保护电力设备，提高电力系统的可靠性和稳定性。

低频减载净负荷
低频减载净负荷是指在电力系统中，通过采用低频减载技术，减少系统负荷的一种操作方式。

低频减载是指在电力系统达到负荷峰值时，通过减少系统负荷，提高系统的供电能力。

低频减载净负荷是指在低频减载操作下的系统负荷值。

净负荷是指在一定时间范围内，系统实际需求的负荷值减去系统自身能够提供的负荷值。

低频减载净负荷的计算方法可以根据具体的系统情况而定，一般来说，可以通过监测系统的负荷曲线和电力供应能力来计算。

在低频减载操作中，通过减少系统负荷，可以提高系统的供电能力，减少电力系统的运行风险，保障系统的稳定运行。

低频减载净负荷是电力系统运行中的一个重要指标，对于电力系统的规划、运营和调度具有重要的意义。

通过合理地控制低频减载净负荷，可以提高电力系统的供电能力，提高系统的经济性和稳定性。

低频低压减载装置功能
低频低压减载装置是一种用于减轻电力系统负荷的设备，它采用先进的控制技术和电
路设计，以降低电力负荷对电网的冲击。

其主要功能包括以下几个方面：
1.负载均衡：低频低压减载装置可以监测电力系统的负荷变化，并根据实际情况自动
分配负荷。

通过实时调整负载，使得整个电网的负荷得到均衡分布，避免因某一台设备过
载而引发系统故障。

2.峰值削减：在电力系统的负荷峰值时段，低频低压减载装置可以主动采取措施，通
过调整负载降低峰值负荷。

这不仅可以降低电网运行压力，减少能源消耗，还可以延长设
备寿命，提高整体电力系统的稳定性和可靠性。

3.电能节约：低频低压减载装置可以根据电网负荷变化，合理调整负载，达到最低能
耗的状态。

通过实时监测和分析负载数据，自动控制负载，最大限度地减少不必要的能耗，提高电力系统的能源利用效率。

4.电网安全：低频低压减载装置具有过载保护和短路保护功能，可以及时检测到电网
中的异常情况，并采取相应的措施，保护电力系统的安全稳定运行。

通过预警和自动控制
功能，及时发现和解决潜在问题，避免可能导致系统故障和事故的风险。

5.智能化管理：低频低压减载装置可以与其他智能化设备和管理系统集成，实现对电
力系统的全面监控和控制。

通过实时的数据分析和反馈，提供准确的运行状态信息，帮助
用户做出科学决策，提高电力系统的运行效率和可管理性。

低频低压减载装置的功能包括负载均衡、峰值削减、电能节约、电网安全和智能化管理，它是电力系统中重要的设备之一，可为电网的稳定运行和节能减排做出贡献。

第六章电力系统自动低频减载装置电力系统自动低频减载装置是一种安全保护装置，主要用于在电压下降或电力系统负荷变重时，自动减少发电机或发配电设备的负载以避免过载情况的发生。

本文将介绍电力系统自动低频减载装置的工作原理、组成部分和应用场景。

工作原理电力系统自动低频减载装置的工作原理主要是基于电力系统发生负荷波动时的物理规律，即随着负荷变重，电压和频率都会下降。

利用这一规律，装置将通过感应电流变压器、电压互感器等设备获取电压和电流数据，同时对数据进行分析，判断负荷变化是否超过给定的阈值，并实时调节负载容量以避免过载。

组成部分电力系统自动低频减载装置主要由三个部分组成，分别是数据采集部分、控制部分和执行部分。

数据采集部分数据采集部分主要是通过感应电流变压器、电压互感器等设备获取电力系统的电压、电流、频率等数据，并对数据进行处理和传输。

控制部分控制部分主要是由处理器、存储器、逻辑操作电路等组成的，用于对采集到的数据进行分析和决策，并控制执行部分进行动作。

执行部分执行部分主要是由接触器、发电机/配电设备控制器等组成的，用于控制发电机或配电设备的负载并对过载情况进行保护。

应用场景电力系统自动低频减载装置主要应用于电力系统的发电机和配电设备中，以保证系统的安全和稳定运行。

具体应用场景包括以下几个方面：发电机组在独立发电机组中，电力系统自动低频减载装置主要用于监测发电机组负载，当发电机组负载变重时，自动减少负载容量以避免发生过载。

配电系统在配电系统中，电力系统自动低频减载装置主要用于监测负荷变化并自动调整发电机容量，以保证配电系统的安全运行。

电网系统在电网系统中，电力系统自动低频减载装置主要用于监测电压和频率的变化，当电压和频率下降时，自动减少负载容量以避免过载情况的发生。

结论电力系统自动低频减载装置是保障电力系统安全和稳定运行的重要装置之一。

通过实时监测电力系统的数据并判断负荷变化是否超过给定阈值，该装置能够自动调节发电机或配电设备的负载，保证系统的正常运行，避免过载和设备损坏的发生。

喜欢就收藏吧、中华人民共和国电力行业标准DL 428—91电力系统自动低频减负荷技术规定中华人民共和国能源部1991-10-30批准1992-04-01实施1 总则1.1 按照《电力系统安全稳定导则》的要求，电力系统必须合理安排自动低频减负荷的顺序及所切负荷数量。

当系统全部或解列后的局部出现有功功率缺额时，能够有计划地按频率下降情况自动减去足够数量的较次要负荷，以保证系统安全运行和向重要用户的不间断供电。

1.2 本技术规定对系统自动低频减负荷的基本要求，装置的配置、轮数、每轮起动频率值及人为附加延时的整定、每轮所切负荷数量以及整定计算的基本内容作了原则规定或提出了推荐意见，但鉴于各区域电力系统中，发电机组的组合(水、火、核电机组及电厂容量大小及比重，机组对异常频率的适应性等)、电网结构和运行方式等有较大的不同，因而在实际执行中需结合具体系统情况运用。

1.3 电力系统的自动低频减负荷方案，应由系统调度部门负责制定并监督其执行，调度部门应定期和当系统条件有重大变动时，对其进行重新审定。

为了累积经验，需要做好每次重大有功功率缺额事件或事故后的分析总结工作。

1.4 各级供电部门应负责按方案要求具体实施。

自动低频减负荷装置的数量需随系统电源投产容量的增加而相应地增加。

1.5 事故手动低频减负荷是自动减负荷的必要补充，当电源容量恢复后，应逐步地手动或自动地恢复被切负荷。

与此有关内容均需在相应的调度运行规程中予以明确规定。

1.6 电力系统的设计、基建和生产部门均应遵守和执行本规定。

2 自动低频减负荷装置配置整定的基本要求当电力系统发生突然的有功功率缺额后，主要应当依靠自动低频减负荷装置的动作，使保留运行的负荷容量能与运行中的发电容量相适应，以保持电力系统的继续安全运行，保证向重要负荷的不间断供电。

对自动低频减负荷的基本要求如下：2.1 当电力系统在实际可能的各种运行情况下，因故发生突然的有功功率缺额后，必须能及时切除相应容量的部分负荷，使保留运行的系统部分能迅速恢复到额定频率附近继续运行，不发生频率崩溃，也不使事件后的系统频率长期悬浮于某一过高或过低数值。
