桥梁上下部结构划分

第一章概论P1 桥梁结构：上部结构（桥跨结构），下部结构（墩台与基础工程）。

P1桥台：指桥梁的两端支承结构；桥墩：指除桥台外的中间支承结构；基础：是桥梁土中隐蔽结构，是与地基直接接触，并把所受之荷载全部传给地基的结构部分。

P1 桥梁上下部结构划分：1)梁式桥以支座划分。

支座以上（含支座）为上部结构，支座以下为下部结构；2)拱桥以拱脚划分；3)其他结构桥梁：桥面以下的竖向结构划分为桥梁的下部结构P2 桥渡设计中有关确定墩台基础位置的要求：1)跨径的选择；2)尽量避免在深水主槽中布墩；3)桥渡设计中的墩台基础冲刷问题；4)地址条件的要求。

P4墩台基础设计原则：安全、适用、经济、美观、有利于环保。

P5墩台基础设计影响因素：1)上部结构类型（拱桥、斜桥、斜拉桥、T构）、桥梁设计标准及桥梁所处地理位置和总体美学规划要求等；2)施工机具设备和技术力量、材料供应情况、地形及相邻结构物的影响；3)其他自然条件（如冻结情况、施工水位等）的影响。

P6 作用效应：桥梁所受到的各种作用，都会对桥梁下部结构产生直接或间接的影响，称之为作用效应。

P7 墩台基础所受作用按随时间的变异分类：1)永久作用:在设计使用期内经常作用，且其值不随时间变化或变化微小的作用。

2)可变作用：数值随时间变化的作用；3)偶然作用：作用时间短暂，且发生几率很小的作用。

表1-1 作用分类永久作用：结构重力（包括结构附加重力）、预加力、土的重力、土的侧压力、混凝土收缩及徐变作用、水的浮力、基础变位作用；可变作用：汽车荷载、汽车冲击力、汽车离心力、汽车引起的土侧压力、人群荷载、汽车制动力、风荷载、流水压力、冰压力、温度（均匀温度和梯度温度）作用、支座摩擦力、疲劳荷载、波浪力；偶然作用;船舶的撞击作用、漂流物的撞击作用、汽车撞击作用，地震作用。

作用的代表值：标准值、频遇值、准永久值标准值是作用的基本代表值永久作用和偶然作用取其标准值作为代表值可变作用：1)承载能力极限状态设计和按弹性阶段计算强度时—采用标准值作为可变荷载的代表值；2)正常使用极限状态：a)按短期效应（频遇）组合设计时—采用频遇值作为可变作用的代表值；b)按长期效应（准永久）组合设计时—采用准永久值作为可变作用的代表值。

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础,包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等)，一般施工顺序是:重力式：桥台基础—-前、侧墙——台帽——支座垫石；轻型桥台：桩基—-承台——台身—-台帽、耳背墙—-支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基—-桩系梁(若墩不高时可能没有）—-墩身--墩系梁（若墩不高时可能没有）——盖梁—-支座垫石；有承台情况下，桩基-—承台——墩身——盖梁-—支座垫石。

2、上部结构根据施工方法不同而有差别:预制构件:(如存在体现转换，即先简支后变结构连续情况）架设预制梁-—现浇墩顶连续段——张拉负弯矩预应力索—-设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等;如是简支结构，只需架设预制梁就行了.现浇构件：与桥梁规模，施工工艺(满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）:搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼-—现浇混凝土—-张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装--人行道板(若存在人行道)——桥面排水-—护栏——伸缩缝,桥台搭板系梁:分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁,是在墩台顶部，起搁置主梁的作用.箱梁:梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台:位于桥梁两端，与道路相接.墩台：指桥墩和桥台。

台帽和墩帽:跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

桥梁类别划分依据以及范围桥梁主要由3个部分组成：下部结构、上部结构和附属结构。

1、下部结构：首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：重力式：桥台基础——前、侧墙——台帽——支座垫石；轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石。

桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石；有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构根据施工方法不同而有差别：预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等；如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等3、附属结构包括桥面系、搭板、护栏、伸缩缝等。

桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板系梁：分墩系梁和桩系梁，主要是在墩中间或桩顶，起连接相邻墩桩，增强整体性。

盖梁：分为桥墩盖梁和桥台盖梁，是在墩台顶部，起搁置主梁的作用。

箱梁：梁桥结构形式的一种，有箱梁，T梁，空心板等，箱梁根据不同标准可分为：预制箱梁和现浇箱梁，等截面箱梁和变截面箱梁，小箱梁和箱梁等。

桥台：位于桥梁两端，与道路相接。

墩台：指桥墩和桥台。

台帽和墩帽：跟桥台盖梁、墩台盖梁一样的意思，只是叫法不同.。

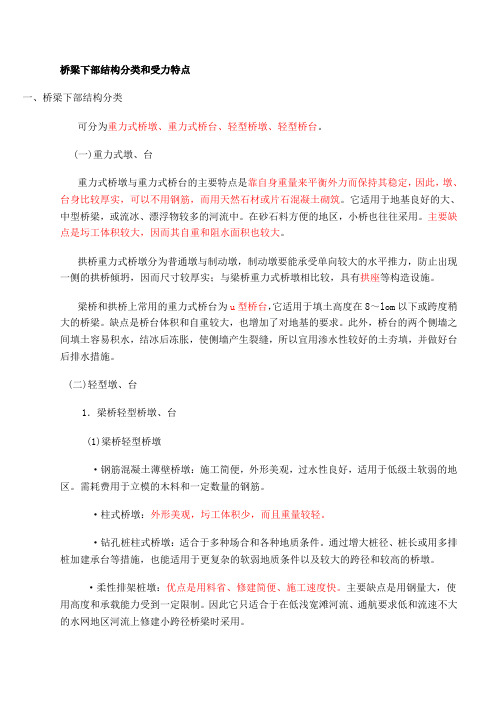

桥梁下部结构分类和受力特点一、桥梁下部结构分类可分为重力式桥墩、重力式桥台、轻型桥墩、轻型桥台。

(一)重力式墩、台重力式桥墩与重力式桥台的主要特点是靠自身重量来平衡外力而保持其稳定，因此，墩、台身比较厚实，可以不用钢筋，而用天然石材或片石混凝土砌筑。

它适用于地基良好的大、中型桥梁，或流冰、漂浮物较多的河流中。

在砂石料方便的地区，小桥也往往采用。

主要缺点是圬工体积较大，因而其自重和阻水面积也较大。

拱桥重力式桥墩分为普通墩与制动墩，制动墩要能承受单向较大的水平推力，防止出现一侧的拱桥倾坍，因而尺寸较厚实；与梁桥重力式桥墩相比较，具有拱座等构造设施。

梁桥和拱桥上常用的重力式桥台为u型桥台，它适用于填土高度在8～lom以下或跨度稍大的桥梁。

缺点是桥台体积和自重较大，也增加了对地基的要求。

此外，桥台的两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝，所以宜用渗水性较好的土夯填，并做好台后排水措施。

(二)轻型墩、台1．梁桥轻型桥墩、台(1)梁桥轻型桥墩·钢筋混凝土薄壁桥墩：施工简便，外形美观，过水性良好，适用于低级土软弱的地区。

需耗费用于立模的木料和一定数量的钢筋。

·柱式桥墩：外形美观，圬工体积少，而且重量较轻。

·钻孔桩柱式桥墩：适合于多种场合和各种地质条件。

通过增大桩径、桩长或用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩。

·柔性排架桩墩：优点是用料省、修建简便、施工速度快。

主要缺点是用钢量大，使用高度和承载能力受到一定限制。

因此它只适合于在低浅宽滩河流、通航要求低和流速不大的水网地区河流上修建小跨径桥梁时采用。

(2)、梁桥轻型桥台·设有支撑梁的轻型桥台：适用于单跨桥梁，桥孔跨径6～lom，台高不超过6m。

·埋置式桥台：桥台所受的土压力小，桥台的体积相应的减少。

但是由于台前护坡是用片石做表面防护的一种永久性设施，存在有被洪水冲毁而使台身裸露的可能，故设计时必须慎重地进行强度和稳定的验算。

一、桥梁的组成分类(一)桥梁的基本组成部分1．上部结构(也称桥跨结构)一般包括桥面构造(行车道、人行道、栏杆等)、桥梁跨越部分的承载结构和桥梁支座。

2．下部结构下部结构是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

(二)桥梁的分类(1)根据桥梁主跨结构所用材料划分。

(2)根据桥梁所跨越的障碍物划分。

（3）根据桥梁的用途划分。

（4）根据桥梁跨径总长L和单孔跨径Lo的不同，桥梁可分为特大桥(L≥500m或Lo≥100m)大桥(L≥100m，Lo≥40m)中桥(100m>L>30或40m>Lo>20m)小桥(30m>L>8m或20m>Lo>≥5m)(5)根据桥面在桥跨结构中的位置，桥梁可分为上承式、中承式和下承式桥。

(6)根据桥梁的结构形式，桥梁可划分为梁式桥、拱式桥、刚架桥、悬索桥和组合式桥。

例题、大桥跨径总长L和单孔跨径Lo为[ ]A、L≥500m或Lo≥lOOmB、L≥100m，Lo≥40mC、lOOm>L>30或40m>Lo>20mD、30m>L>8m或20m>Lo>≥5m答案；B二、桥梁上部结构(一)桥面构造1．桥面铺装及排水、防水系统(1)桥面铺装。

桥面铺装即行车道铺装，亦称桥面保护层。

桥面铺装的形式有：1)水泥混凝土或沥青混凝土铺装。

2)防水混凝土铺装。

(2)桥面纵横坡。

桥面的纵坡，一般都做成双向纵坡。

(3)桥面排水和防水设施。

1)桥面排水。

在桥面上除设置纵横坡排水外，常常需要设置一定数量的泄水管。

当桥面纵坡大于2％而桥长大于50m时，每隔12-15m设置一个；桥面纵坡小于2％时，一般顺桥长方向每隔6-8m设置一个。

2)防水层。

桥面防水层设置在桥面铺装层下面，它将透过铺装层渗下来的雨水汇集到排水设施(泄水管)排出。

桥面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；截面横向两侧，则应伸过缘石底面从人行道与缘石砌缝里向上叠起lOOmm。

桥梁上部结构、下部结构、基础结构、附属结构有哪些：桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。

通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。

桥梁最下部的结构。

它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。

下部结构包括桥墩、桥台、和基础桥梁下部结构与地基接触的部分称为基础桥梁支座编辑本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。

它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。

中文名桥梁支座外文名Bridge bearing构造符合上部结构的理论计算图式架设于墩台上目录1定义2分类3布置4安装5更换6养护7施工风险1定义编辑桥梁支座架设于墩台上，顶面支承桥梁上部结构的装置。

其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。

桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。

桥梁施工桥梁施工主要是桥梁的施工技术和施工组织。

一、桥梁下部结构1)明挖扩大基础：可采用人工开挖，机械开挖，土石围堰，和板桩围堰开挖。

难易程度与地下水有关，地下水高时可用排水措施，也可用化学灌浆和帷幕法止水。

2)桩基础；沉入桩，灌注桩。

3)沉井基础4)管柱基础2.承台；钢板桩围堰，整体套箱围堰，双壁钢围堰。

3.墩身；中小墩身传统的立模现浇施工，高桥敦用缆索吊机水平竖向运输，近年来采用爬升模板，翻板式模板，滑升式模板。

二．桥梁上部结构；大致分为预制安装，和现场浇注。

1，预制安装，预制梁整孔安装方法：架桥机安装，跨敦龙门安装，自行式吊车安装，浮运整孔架设法.预制节段式安装：悬臂拼装法，逐孔安装法，扒杆吊装法，缆索吊装法，提升法。

2，现场浇注法脚手架法，悬臂浇注法，逐孔浇注法，顶推法。

特殊方法有，转体施工法，劲性骨架法。

混凝土简支梁整孔架设一、架桥机架梁1, 胜利型架桥机架梁；机臂是单一的箱型截面梁，最大起吊能力为130吨，可架设跨度32m铁路简支T形梁。

特点；机臂能做升降水平摆动，可在隧道洞口及半径450m的曲线上连续架设跨度32m以内的各种混凝土梁，不需架设岔线，机械化程度高，本身有自动行驶的动力装置，既能架梁有能铺轨，不许使用超重车压道和特殊加固路基，能依靠自身装置架梁，自行运梁，直接喂梁，架桥机不需吊梁安全性好。

缺点;不能一次使梁片就位，需人工移动梁，费时费工，也会降低安全性。

JQ130，JQ160，DJK140，都具有机上横移梁功能。

作业过程；架桥机自行自桥头，组装换装龙门吊，梁偏换装，架桥机就位，运梁至桥头，架梁。

2，长征130型架桥机;有两片主梁又双梁式架桥机，最大起吊能力130吨，技术特点；与单梁式架桥机相比，运两简单可直接从运梁平车上直接起吊，桥梁不需换装，架设梁偏亮能一次就位，不需使用拨道法或移梁法，在墩台上不许人工移梁，架桥机轴中小，桥头线路无需特殊加固，不需铺设桥头岔线，吊点低，架桥机不吊两行走，作业平稳安全，能在隧道口及隧道内架梁，可在半径为350m的曲线上架设32m以下的各种混凝土梁和钢板梁，架桥机两端均能架梁，不需转向，主梁间距能宽能窄，宽时为工作状态，窄时为运输状态，电动设备完整配套，结构简单，操作方便，有自动行走装置。

桥梁主要由3个部分组成：下部结构、上部结构和附属结构，主要施工顺序也是按这三步来。

1、下部结构：
首先是基础，包括桥墩基础和桥台基础，基础形式一般有扩大基础和桩基两种。

桥台一般又分为重力式和轻型桥台（包括肋板台、桩柱式桥台等），一般施工顺序是：
重力式：桥台基础——前、侧墙——台帽——支座垫石
轻型桥台：桩基——承台——台身——台帽、耳背墙——支座垫石
桥墩根据其类型不同略有差别，对于桩柱式桥墩直接接桩基情况（即无承台），其施工顺序一般为：桩基——桩系梁（若墩不高时可能没有）——墩身——墩系梁（若墩不高时可能没有）——盖梁——支座垫石
有承台情况下，桩基——承台——墩身——盖梁——支座垫石。

2、上部结构
根据施工方法不同而有差别：
预制构件：(如存在体现转换，即先简支后变结构连续情况) 架设预制梁——现浇墩顶连续段——张拉负弯矩预应力索——设置永久支座，拆除临时支座，完成体系转换——横隔板、湿接缝等
如是简支结构，只需架设预制梁就行了。

现浇构件：与桥梁规模，施工工艺（满堂支架现浇、挂蓝施工、顶推法施工等）有较大关系，一般可以笼统概况为（后张法）：搭脚手架（根据施工工艺不同相应变化）——绑扎钢筋笼——现浇混凝土——张拉预应力——横隔板、湿接缝等
3、附属结构
包括桥面系、搭板、护栏、伸缩缝等
桥面连续——桥面铺装——人行道板（若存在人行道）——桥面排水——护栏——伸缩缝，桥台搭板。

桥梁与涵洞工程的组成与分类一、桥梁的组成分类㈠桥梁的基本组成部分1.上部结构（桥跨结构）.一般包括桥面构造(行车道、人行道、栏杆等）、桥梁跨越部分的承载结构和桥梁支座.2。

下部结构.是指桥梁结构中设置在地基上用以支承桥跨结构，将其荷载传递至地基的结构部分。

一般包括桥墩、桥台及墩台基础。

⑴桥墩.是多跨桥梁中处于相邻桥跨之间并支承上部结构的构造物。

⑵桥台。

是位于桥梁两端与路基相连并支承上部结构的构造物.⑶墩台基础.是桥梁墩台底部与地基相接触的结构部分。

㈡桥梁的分类⑴根据桥梁主跨结构所用材料,划分为木桥、圬工桥(包括砖、石、混凝土桥）、钢筋混凝土桥、预应力混凝土桥和钢桥。

⑵根据桥梁所跨越的障碍物,划分为跨河桥、跨海峡桥、立交桥(包括跨线桥）、高架桥等。

⑶根据桥梁的用途，划分为公路桥、铁路桥、公铁两用桥、人行桥、运水桥、农桥以及管道桥等。

⑷根据桥梁跨径总长L和单孔跨径L0不同，分为特大桥（L≥500m或L0≥l00m)大桥（L≥100m,L0≥40m）；中桥（l00m〉L〉30或40m〉L0>20m）；小桥（30m≥L≥8m或20m>L0>≥5m）⑸根据桥面在桥跨结构中的位置,分为上承式、中承式和下承式桥。

⑹根据桥梁的结构形式，划分为梁式、拱式、刚架、悬索和组合式桥.二、桥梁上部结构㈠桥面构造1。

桥面铺装及排水、防水系统⑴桥面铺装。

即行车道铺装，亦称桥面保护层。

桥面铺装的形式有:1)水泥混凝土或沥青混凝土铺装。

装配式钢筋混凝土、预应力混凝土桥通常采用水泥混凝土或沥青混凝土铺装，其厚度为60~80mm，强度不低于行车道板混凝土的强度等级。

2）防水混凝土铺装。

在需要防水的桥梁上,当不设防水层时，可在桥面板上以厚80~l00mm且带有横坡的防水混凝土作铺装层，其强度不低于行车道板混凝土强度等级，一般可不另设面层而直接承受车轮荷载。

但为了延长桥面铺装层的使用年限，宜在上面铺筑厚20mm的沥青表面作磨耗层。
