目录一、GeoPluse浅地层剖面仪操作规程 (1)1、仪器简介 (1)1）功能简介 (1)2）系统配置 (1)2、GeoPluse浅地层剖面仪系统配置连接 (1)1）换能器安装 (1)2）5430A收发机与5210A接收机连接 (2)3）接通电源 (4)3、5210A与5430A收发机功能键简介 (4)1）5430A收发机功能键简介 (5)2）5210A接收机功能键简介 (5)4、数据采集后处理 (7)二、Knudsen 320Ms双频测深仪操作规程 (14)1、仪器简介 (14)1）工作原理 (14)2）功能简介 (14)2、系统配置连接 (15)1）换能器连接 (15)2）Knudsen 320Ms主机与电脑的连接 (15)3）接通电源 (16)3、Knudsen 320Ms菜单结构 (16)4、数据采集后处理 (21)三、TideMaster型潮位仪操作规程 (29)1、仪器硬件设置 (29)1）主要设备仪器 (29)2）操作及安装使用 (31)2、临时验潮站站址选择原则 (31)3、仪器的软件设置 (31)四、GPS操作规程 (41)1、工作原理 (41)2、基准站操作 (41)1）仪器架设 (41)2）用手簿启动基准站 (44)3、Trimble SPS461 GPS罗经设置及使用说明 (46)1）网络连接方法设置461 (46)2）SPS461 信标机定位定向仪液晶屏设置说明 (51)五、海底管线铺设导航、定位技术 (64)1、GPS定位原理 (64)2、海洋定位技术 (65)1）差分GPS技术 (65)2）信标差分技术 (65)3、GPS 控制网及基准站的设立解算 (66)1)基准站的选定和设立 (66)2)GPS控制网的布设、施测和解算 (67)3）测区的坐标七参数的解算 (68)4）利用转化参数转换坐标 (69)4、海底管道施工导航定位技术 (69)1）海底管线临时定位桩施工 (69)2）铺管船法海底管线铺设导航定位 (71)六、海底管线预、后调查方案 (75)1、概述 (75)1）项目概述 (75)2）海底管线状态简介 (75)2、使用检测仪器进行海底管线铺设后调查内容 (76)1）海底管线外观检查 (76)2）经处理后的完工调查 (77)3、后调查作业设备及选用原则 (77)1）测深设备 (77)2）旁侧声纳 (78)3）浅地层剖面仪 (78)4、调查作业施工 (79)1）作业准备 (79)2）计划线布设 (79)3）作业方法和步骤 (80)4）作业注意事项 (82)5、数据采集、记录以及报告 (83)1）数据采集 (83)2）数据处理 (84)6、组织机构与职责 (85)一、GeoPluse浅地层剖面仪操作规程1、仪器简介1）功能简介使用GeoPluse浅地层剖面，得到几十米深的纵断面工程地质图，探明海底泥层的构成、岩性、断层位置以及有无埋设其他管道等，然后将所取得的几条走向资料进行对比，以确定最优的路由。
3250综合测试仪操作说明1、前言 1、1产品概说.3259 变压器综合测试系统乃是一部全功能自动化测试的零件量测分析仪器, 本量测仪器设计的主要宗旨为本着十多年来的经验与成果累积, 为解决目前日益蓬勃发展的电子业因人工效率以及产品品质所带来之烦恼, 满足电子行业提高工作效率及提升产品之品质需要，其性能质量已达国际水准。
本测量仪器所包含之量测功能有电感、电容、交流电阻、阻抗 (L、C 、R 、Z), 直流电阻 (DCR), 变压器相位 (PH), 及圈数比 (Turn-Ratio), 漏电感(Lk), 脚位短路(PS), 平衡 (Balance)等测试功能, 为生产线及品管QC 提供最完善的测试功能。
经由本量测仪器之内部控制之自动式及可程序之量测功能, 以提供在低成本下有高精度、便利、快速及可靠之测试, 其提供了上下界限比较及分组测试, 测试频率及测试电压之选择控制、加载校正(Load)、多频扫瞄测试功能、设定数据储存记忆功能、单机扫描测试功能、另外可藉由扫描控制器做全功能完全扫描测试, 内存扩充接口做数据存取控制, RS-232接口做数据传输与统计分析功能, 打印机接口功能将测试结果打印, 藉由操纵接口HANDLER 经由外部触发仪器量测并可将此量测结果藉由此接口送至外部, 做为反应零件处理设备. 本仪器亦有提供重迭电流(I≦1A) 产生器, 可配合重迭电流产生器量测线圈重迭电流电感量。
多用途可变的测试装置, 人性化的键盘设计, 引导式的操作接口, 超大型液晶显示面板, 按键锁住和密码保护功能等等措施都使本仪器在操作上能方便容易的使用, 并有保护功能使测试结果被清楚的显示于显示器上。
3259基本量测准确度为0.1%, 校正时以校正用之专属量测装置 (可选购) 并输入简单之量测参数. 使用者只需在程序中提供开路 (Open) 及短路 (Short) 的条件即可非常简单快速完成校正作业.仪器随时需要外部测试或导线延伸测试时, 注意需使用正确的4接点连接测试. 且在高频量测时需考虑测线的高频响应.1.2规格摘要测定参数: 第一测试参数 -- L、C 、R 、｜Z ｜、Y 、△、△%、DCR 、Turn-Ratio 第二测试参数 -- Q、D 、R 、θ基本精度测定范围: Basic 0.1%（1kHz/ 1V rms） : L C R Q D-- .0001uH ～ 9999.9H -- .001pF ～ 999.99mF -- .0001Ω ～999.99MΩ --.0001 -- .0001 -- -90.00° -- .01 -- .01～ 99999 ～ 99999 ～＋90.00°｜Z ｜ -- .0001Ω ～999.99MΩθ Np Ns测定频率等效电路圈数比注意 :DCR -- .01mΩ ～99.999kΩ～ 999.9 Turn～ 999.9 Turn（＋、—）: 20Hz 至 300KHz 测定电压 : 10mV至 2Vrms, 每段10mV : 串联、并联零点校正 : 开路、短路 : 频率1KHz 至300KHz, 测试电压 0.1V 至10Vrms因本测试机只能接受 10V 的感应电压, 故设定圈数比时以 Vs 不大于 10V 为主. 扫描测试: 配合扫描测试治具可做20点之变压器扫描测试.1.3 附带检查当贵客户在收到这仪器后, 请检查下列项目: (1). 此制品外表是否有任何损害或刮伤. (2). 表 1-2 为本机之附件.如果您发现任何损坏或附件遗失, 请通知本公司、分公司或代理商以求立即之服务.表 1 - 2标准附件2、规格(15℃～35℃ RH ≦ 75%) 2.1 量测功能量测参数 : ｜Z ｜｜Y ｜ L C R D Q Rs Rp X θ△ △% DCR: 阻抗绝对值 : 电纳 : 电感量 : 电容量 : 电阻 : 损失因素 : 品质因素 : 等效串联电阻 : 等效并联电阻 : 电抗 : 相位: L/C/R/｜Z ｜偏差值 : L/C/R/｜Z ｜偏差百分比 : 直流电阻Np/Ns : 圈数比 Vp/Vs : 电压比 Ns Vs: 次级圈数 : 次级电压参数组合 :误差校正补偿 (Deviation)：当因外接治具造成机器量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值校正为实际值, 将治具所造成之误差影响减至最低. 等效电路：并联、串联. 檔位：自动、手动.触发模式：内部触发、手动触发、外部触发 (RS-232, Handler Interfaces选购). 测量端子：电感、电容、阻抗. 直流电阻为4端测试. 圈数比为6端测试. 积分时间：快速、中速、慢速.2.2测试讯号频率：20Hz ～300KHz 准确度：±0.01%讯号标准：测试讯号标准观看：1：当待测物之阻抗小于100Ω, 测试讯号标准需加上阻抗大小量测准确度 (参考表2-1)2.3 测量范围2.4 测量准确当确实遵守下列条件和状态能有效确保测量准确： (1) 热机时间：≧30分(2) 做完正确开路和短路归零校正.2.5 准确度厂内校正1年内温度：23℃±5℃ ：80% maximum ：最少30分钟相对湿度热机在以上条件下作归零校正 1. 阻抗大小–相位准确度基本准确度如表2-1以快速测量时, 准确度乘以2 2. 电感, 电容, 交流阻抗准确度品质因素≧10(损失因素≦0.1), 相对于阻抗大小之精度, 其中感抗 =｜2πfL ｜容抗 =｜1/(2πfC) ｜根据图2-1 LC和阻抗大小转换表.当品质因素损失因素准确度= ±[ tanθe ．( 1 + D2 ) ] / [ 1 - D．tan θe] 品质因素≧10品质因素准确度= ±[tanθe ． ( 1 + Q2 ) ] / [ 1 - Q．tan θe ] 品质因素表 2-1 阻抗大小–相位准确度频率 (Hz)注 : 在境界在线之规格以较好的一边为适用4. 等效串联电阻. 等效并联电阻准确度品质因素≦0.1交流阻抗准确度= 阻抗大小准确度品质因素≧0.1 准确度乘以 (1＋Q)5. 直流电阻准确度：±(0.5% ＋ 0.2mΩ) >10mΩ±(1% ＋ 0.2mΩ)6. 圈数准确度：±(0.5% ＋0.2T)测试频率图 2 – 1 L.C.Z. 转换2.6 校正功能开路归零：去除由于测试治具引起开路杂散阻抗的量测误差. 短路归零：去除由于测试治具引起短路残余阻抗的量测误差. 载入校正：当因外接治具或机器误差, 造成量测和实际值有误差时, 可设定实际值于测试条件内, 将量测值和实际值做载入校正. 加载后系统即以加载值为标准.2.7 LIST SWEEP最多可设定9组频率之测试讯号标准, 单一或连续测试皆可执行.2.8 比较功能主参数有10组Bin 判定, 次参数有良/不良判定. 排序模式：绝对值模式：分类以上、下限设定. 百分比模式：分类以百分比设定. 分类计数： 0 to 999999 LIST SWEEP比较：每笔测试皆可在屏幕上显示过高/良品/过低.2.9 界面:印表界面 RS-232界面：标准印表时界面. ：标准RS-232界面.Handler界面：良品/不良品/外部触发.2.10 其它显示器：320×240图表LCD 显示.电源：①100V ～120V AC 50Hz/ 60Hz. 电力消耗最大140VA.②220V ～240V AC 50Hz/ 60Hz. 电力消耗最大140VA.环境：操作 -- 0℃ to 40℃, 10 to 85﹪相对湿度.储存 -- -10℃ to 50℃, 10 to 90﹪相对湿度.尺寸：420mm(长) ×300mm(宽) ×175mm(高) 重量：约8.5kg.3、安装避免下列情况﹕3.1 周围环境(1). 请不要使用本测试机于多灰尘或震动的场所. 且勿直接曝露在日光直射或腐蚀气体下. 请确认使用场所周围温度为 0 ～40℃, 且相对湿度低于 85%.(2). 本测试机后面板装有散热装置以避免内部温度上升. 为了确定通风良好. 本机使用时应使其背面远离其它物体或墙壁达 10cm 以上之位置. 勿阻塞左右通风孔以使本测试机维持好的准确度.(3). 本测试机已经仔细设计以减少因 AC 电源端输入而来之噪声. 然而仍尽量使其在低噪声环境下使用. 如无法避免噪声, 请安装电源滤波器.(4). 本测试机应存放在温度范围为 -25℃～+70℃ 中. 如果长时间不用, 请将其放在原始或相似包装箱中并避免日光直射及湿气以确保使用时之良好状态.阳光直接照射灰尘腐蚀气体震动后板至物体10公分以上之距离电源杂讯电源滤波器如在高压杂讯下请用电源滤波器3.2 电源连接在接上电源线之前请务必确认电源开关在OFF 状态下, 请确认使用电压符合后板电压选择位置, 电源频率请使用50Hz 或60Hz.3.3 保险丝本测试机在背部装有一电源保险丝, 更换保险丝时请注意: (1) 请务必先将电源开关关闭, 并拔掉电源线再更换. (2) 保险丝规格 AC 220V～240V → T1A 250V为了安全及防止噪声干扰, 有必要使用三芯电源线以连接背面之电源插座至AC 电源, 及因同理由而将前面面板之 GROUND 接点接地. 如下图所示:电源插座至电源开关3.4 电源稳压由于本测试机乃属于精密电子测试设备, 固有可能在操作完成测量后精确度常会由于主要输入电源之波动而受到严重的影响. 即使在实验室的环境也常遭遇到电源有±10﹪之变动. 因此建议在电源及测试设备间使用稳压器是唯一确定将电源电压影响测定数据变动去除之最好方法.3.5 待测物之接线由于连接3259 LCZ 测试器至 D.U.T (待测物) 可经由标明 HCUR 、H POT 、L POT 及L CUR 之BNC 接头连接 (如为量测变压器之圈数比及相位时则须再使 Sec (＋), Sec (－) 两测试端), 因此常须要外部测试设备. 注意L CUR 及L POT 接头连接至DUT 之相同端, 而Hcur 及H POT 连接至另一端. 而变压器量测时为L CUR 及L POT 接头连接至变压器Np －端而 HCUR 及H POT 连接至 Np＋端, Sec(＋) 接到变压器Ns ＋端而Sec(－) 接到 Ns－端.3.6 LCD 显示器对比之调整LCD 显示器对比之调整可经由 System Config 设定, 但须注意调整时须因个人视觉所需而调整到适当的亮度, 避免过亮或是过暗.4．面板说明(1) 显示器 (LCD Display)本测试机所使用之显示器为320 X 240 Graphic mode LCD, 且含有 "冷阴极管式" 之背光显示, 故所有的量测值与设定值等等各项显示都能清楚的由肉眼辨视, 且有背光及对比调整功能可适应于不同环境. (2) 隔离端子 (Guard)此端子直接连接测试机外壳, 连接此端子至待测试物之隔离处以防止测试值受外界讯号干扰而影响准确性.(3) 未知待测物插座 (Unknown)4个独立BNC 插座, 连接一外部测试装置或导线以做未知待测物之测量. H CUR ：电流驱动端子, 高电位端. H POT ：电位侦测端子, 高电位端. L POT注意 :当待测物为有极性之组件时, 于测试时须注意 " 高电位端 " 请接于前面板标示为(＋) 之端子, 而 " 低电位端 " 请接于前面板标示为 (－) 之端子.警告 :测量有极性之组件时请先做放电动作避免冲坏主机.：电位侦测端子, 低电位端.L CUR ：电流驱动端子, 低电位端.(4) 圈数相位测试之二次侧 (Secondary) 专用端子2个独立BNC 插座, 于圈数相位测试时连接一外部测试装置或导线到变压器二次侧以做未知待测物之测量.Sec(＋) ：电位侦测端子, 高电位端. Sec(－) ：电位侦测端子, 低电位端. (5) 选择键选择键共有6个, 其主要功能为配合 LCD 显示器颢示时, 某些功能需做选择或是其它的控制选项, 此时这些按键旁即会出现各种状态显示, 在依据所需要之状态或功能按下该显示旁之选择键即可.(6) 测试功能画面按键 (Meas Display)按下此键本测试机即处于零件之基本量测分析的功能画面下. 在此画面下可直接改变各种测试参数并立即读出数值, 例如：测试频率、测试电压、量测参数、测试速度及测试回路 (串联或是并联) 等等.(7) 主要功能选择按键 (Main Index)按下此键本测试机即处于主要量测功能选择的画面下, 在此画面可直接选择欲使用之测试功能, 例如：变压器测试功能、待测物测试结果判断功能、待测物试测值结果分类功能、多频扫描测试功能、开路测试、短路测试、加载校正等功能. (8) 系统参数设定按键(System Setup)按下此键本测试机即处于主机主要系统参数设定功能选择的画面下. 在此画面可直接选择改变各主要的系统参数, 例如：本测试机之校正功能, 设定数据储存功能、设定数据呼叫功能, 系统时间日期设定功能、系统各显示参数与量测参数等等功能之选择与设定. (其中校正功能需使用密码方可进入设定) (9) 光标方向控制按键 (Cursor)按键共有4个分别为上、下、左、右, 这些按键为配合显示器于各种设定或是选择画面下, 控制设定光标移动之方向与位置以利各参数之输入, 也可当成选择键如在档位选择时用左、右键, 也可当做改变数值如设定频率或是电压时用上、下键都可达到所需之数值.(10) 触发按键 (Start/Trig)触发主机开始量测按键, 当主机之量测状态为手动触发模式时, 按下此键主机便做一次量测动作.(11) 数字与符号按键(0……9.-)这些数字与符号按键为配合各设定状态下输入所需之数值与符号时使用.(12) 清除/辅助键 (Clear/Help)清除设定值按键, 用于清除显示器上光标所在之数值, 辅助键则是在主菜单中, 辅助使用者选择快速按键, 以方便设定此仪器. (13) 预留/锁定键 (Opt/Lock)此按键为预留功能之特殊按键, 目前此特殊功能为面板按键锁住功能, 当按下此键时显示器右上角会出现 "KEY LOCK" 字样表示目前面板按键功能已被锁住, 而欲清除此状态只需再按下此键即可解除. (如密码设定功能开启则需再输入密码方可解除, 当Hard copy 功能的开启后, 按下此键可将目前显示器的内容由列表机直接印出. (14) 确认按键(Enter)此按键之功能为将所设定之数值, 或是状态选择, 参数设定等动作于与确认. (15)重置 (Reset)Reset 按键之功能为在各设定画面下时, 欲重置该设定功能时则按下此按键即可, 而在外部测试状态下时, 欲重置主机测试同样按下此按键即可停止测试. 快速功能键Reset 按键也可当成快速功能键, 在 Main Index 画面下按下此键LCD 显示器显示0～9, . , - 等12种功能, 选择适当的号码即可直接进入测试变压器该项功能窗口.(16) 电源开关 (Power)切换式电源开关, 按下[O]表示关闭, 按下[｜]表示为开启.5 操作说明5.1 系统参数操作设定说明 (System)（1）、按[SYSTEM]此键即可进入系统设定画面（2）、按下上图之 [系统配置] 键即可进入系统参数设定画面如下图:此四个按键依显示器上反白处不同﹐也就是设定项目不同时会出现不同作用（3）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:（4）、按下上图之 [下一页] 键即可进入其它系统参数设定画面如下图:上图各显示参数说明如下：液晶背光调整：调整显示器显示之明暗对比, 出厂默认值为 "06" 而其控制范围为 "00～13" 共有十四种选择, 按显示器旁之 [ ] 与 [ ] 两键来改变. 蜂鸣器声音大小：选择主机蜂鸣器声音之大小声, 出厂默认值为 "SMALL –小声" 而其选择范围为"L(LARGE) –大声" 和 "S(SMALL) –小声" 和 "OFF –静音" 三种选择, 按显示器旁之[L], [S] 与 [OFF] 键来改变. 主机交流电源频率：选择主机所使用之交流电源之频率为 50Hz 或是 60Hz. 选择正确之电源频率将有助于测试值之稳定与正确, 因此务必正确的选择. 出厂默认值为 "60Hz" 而其控制选择范围为"50Hz/60Hz/NA" 三种选择, 按显示器旁之 [50Hz] 与 [60Hz] 与 [NA] 三键来改变。
ph-25s电导率仪说明书电导率测定仪是一款多量程仪器，能够满足从去离子水到海水等多种应用检测要求。
这款仪器能够提供自动温度补偿，并能设置温度系数，因此能够用于测量温度系数与水不同的液体样品。
它能够提供三个量程并具有量程自动选择功能，能够在检测时自动选择最为合适的量程。
随仪器提供一支双插头不锈钢电导率电极且内置温度传感器（用于自动温度补偿），一个橡胶防滑套，4节碱性AAA电池，仪器操作手册和一个便携软包。
电导率：水的导电性即水的电阻的倒数，通常用它来表示水的纯净度。
电导率是物体传导电流的能力。
电导率测量仪的测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流。
根据欧姆定律，电导率（G）--电阻（R）的倒数，是由电压和电流决定的。
电导的基本单位是西门子（S），原来被称为姆欧，取电阻单位欧姆倒数之意。
因为电导池的几何形状影响电导率值，所以标准的测量中用单位S/cm来表示电导率，以补偿各种电极尺寸造成的差别。
单位电导率（C）简单的说是所测电导（G）与电导池常数（L/A）的乘积。
这里的L为两块极板之间的液柱长度，A为极板的面积。
=ρl=l/σ（1）定义或解释电阻率的倒数为电导率。
σ=1/ρ ；（2）单位：在国际单位制中，电导率的单位是西门子/米，其它单位有：s/cm，us/cm。
1S/m=0.01s/cm=10000us/cm=1000ms/m=1000000us/m；（3）说明电导率的物理意义是表示物质导电的性能。
电导率越大则导电性能越强，反之越小。
引起离子在被测溶液中运动的电场是由与溶液直接接触的二个电极产生的。
此对测量电极必须由抗化学腐蚀的材料制成。
实际中经常用到的材料有钛等。
由二个电极组成的测量电极被称为尔劳施（Kohlrausch）电极。

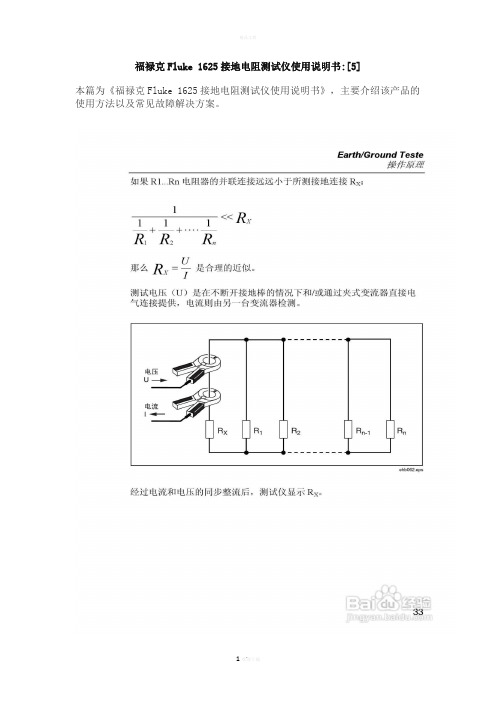

福禄克Fluke 1625接地电阻测试仪使用说明书:[5]本篇为《福禄克Fluke 1625接地电阻测试仪使用说明书》，主要介绍该产品的使用方法以及常见故障解决方案。
100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量时间通常为 6 秒最大干扰电压24 V，超过 24 V 无法启动测量最大过载U rms最大= 250 V电阻测量（R 直流）测量方法可按照 IEC61557-4 进行电流-电压测量测量电压20 V 直流电短路电流250 mA 直流电测量值的公式对于四极测量，可延长 H、S、ES 导线而不会产生附加误差。
导线 E 中的电阻 > 1 Ω时，可导致 5m Ω/Ω的附加误差。
测量范围0.020 Ω至 300 kΩ显示范围0.001 Ω至 2.999 Ω3.00 Ω至 29.99 Ω30.0 Ω至 299.9 Ω300 Ω至 2999 Ω3.0 kΩ至 29.99 kΩ30.0 kΩ至 299.9 kΩ分辨率0.001 Ω0.01 Ω0.1 Ω1 Ω10 Ω100 Ω精度±（读数的 2 % + 2 位数）操作误差±（读数的 5 % + 5 位数）测量序列约 2 次测量/秒测量时间通常为 4 秒，包括极性反转（二极或四极）最大干扰电压直流或交流电压≤3 V，超过 3 V 无法启动测量最大感应率 2 Henry最大过载U rms = 250 V导线电阻补偿 (R K)在 R [414]K在 R [416]E在 R [418]E在 R [420]测量值的公式R 显示屏 = R 测得 - R 补偿** 设定点输入值 RK = 0.000 Ω，通过调整测量在 0.000 至 29.99 Ω范围内变化。
无桩接地回路测量（双钳口，无桩）开关档位RA 四极（双钳口，无桩）分辨率0.001 Ω至 0.1 Ω测量范围0.02 Ω至 199.9 Ω精度±（读数的 7 % + 3 位数）操作误差±（读数的 10 % + 5 位数）测量电压Vm = 48 V 交流（初级电压）测量频率128 Hz噪声电流 (IEXT) 最大IEXT = 10 A（交流）(RA < 20 Ω)最大IEXT = 2 A（交流）(RA > 20 Ω)测量原理：使用两个电流互感器对闭合环路中的电阻进行无桩测量。
JK2516C系列精密电阻测试仪使用说明书USER MANUAL简体中文版Simplified Chinese2017第二版Rev1.00注意:本说明书所描述的可能并非仪器所有内容，所含资料在印制之前已经过校正，但因公司不断改善产品，所以保留未来修改产品规格、特性、内部结构、外观、附件、包装物以及保养维修程序的权利，因此内容可能会有变动，不必事前通知。
由此引起目录安全说明 (3)安全指南 (4)有限担保和责任范围 (5)第1章仪器检查与准备 (6)1.1装箱清单 (6)1.2电源要求 (6)1.3保险丝 (7)1.4操作环境 (7)1.5测试夹具的使用 (7)1.6清洗 (7)第2章产品概述 (8)2.1引言 (8)2.2型号说明 (8)2.3主要规格 (9)2.4主要功能 (9)第3章产品介绍 (10)3.1认识前面板 (10)3.1.1键区 (11)3.2后面板概述 (12)3.3TFT——LCD介绍（主显示区域定义） (13)第4章仪器操作及说明 (15)4.1上电启动（开机） (15)4.2参数设置与数值输入方法 (15)4.3开始测试 (16)4.3.1测试端的连接 (16)4.3.2清零 (16)4.4测量界面（主界面） (17)4.5档计数界面 (19)4.6文件界面 (20)4.7文件系统说明 (21)4.8系统设置界面 (22)第5章分选比较器 (23)5.1分选模式 (23)5.2讯响 (23)5.3分选流程 (23)第6章远程控制 (25)6.1RS232接口说明 (25)6.2USB接口说明 (25)6.3仪器通讯协议 (27)6.3.1下位机（仪器）通讯协议 (27)6.3.2上位机（计算机）通讯协议 (27)6.4HANDLER接口说明 (29)6.4.1管脚说明： (29)6.4.2输入输出端电路原理图： (30)附录A：电阻测试基本准确度 (31)安全说明本章节包含仪器操作和存储时必须遵照的重要安全说明。
GSCFD-V蓄电池活化放电测试仪使用注意事项、阅读提示使用注意事项本说明书用于指导用户对该仪器进行操作。
操作者必须具有电工以上资职。
操作者在使用中应格外注意人员、设备的安全。
该仪器属于精密测试设备，在使用过程中应轻拿轻放，切勿乱扔乱摔，其结果轻者会导致外壳变形，重者会导致内部元件出现故障，影响正常使用。
避免喷溅液体到智能放电监测仪表面，以免进入系统造成永久伤害，可燃性气体可能引起爆炸。
为了您的安全，在操作该仪器前，请先阅读完本说明书中的全部内容。
测量人员应熟悉所测试系统的特点。
采取正确的测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。
我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。
在使用本测试仪前，请务必参考并遵守相关的安全注意事项，及被测试设备制造商提供的测试步骤。
安全信息安全信息用来避免发生人员伤亡和设备损害。
阅读、理解并遵守本说明书中的安全信息及说明，安全信息包括：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
注意！表示潜在的危险情形，如果不设法避免，将可能导致一般的人员伤害。
重要！表示潜在的危险情形，如果不设法避免，将可能导致测试设备的损坏。
重要安全指引警告！爆炸危险！电池产生的气体极易爆炸。
●阅读、理解并遵守所有与测试仪、电池、及电池附近任何其它设备的指引。
●禁止吸烟、点火柴，禁止将金属工具放在电池附近或在电池附近制造火花。
●使用测试仪前应将接线端清理干净。
清理时注意保护眼睛、鼻子和嘴巴。
可用苏打和水来中和酸性以降低空气的腐蚀性。
●不要将测试仪放在雨雪中或潮湿的环境中。
●不要让电池气体或硫酸接触测试仪的壳体。
●千万不要对冻结的电池进行充电、测试，或施加载荷。
执行以上操作前应先将电池解冻，并暖和到室温。
对冻结的电池进行充电、或试图对其进行测试，将引起电池爆炸并导致人员受伤。
HYHL-100A/200A回路电阻测试仪使用说明书武汉市华英电力科技有限公司地址：武汉市东湖高新区光谷大道62号光谷总部国际7栋4层电话：400-027-0098*************传真：************E-mail:**************网址：回路电阻测试仪使用说明书1仪器简介使用直流电桥测试接触电阻时电流仅毫安难以发现回路导体截面积减少的缺陷，在测量高压开关导电回路接触电阻时，由于受触头之间油膜和氧化层的影响，测量值偏大若干倍，无法真实的反映接触电阻值。
GB1984和IEC62271中对高压断路器的回路接触电阻测试进行了明确的要求，规定在测试断路器的回路电阻时，测试电流不小于200A，测试越接近断路器的额定运行电流，则断路器的测试结果越可靠。
回路电阻测试仪采用新型数字开关电源技术，可以直接产生100A/200A（对于200A型的测试仪）的直流电流输出至断路器被测回路。
基于4线法快速测量回路的接触电阻，测试结果直接显示在仪器的LCD屏上，所有的测试结果都可以通过仪器内置的微型打印机打印。
测试结果还可以保存在仪器存储器上，仪器最大的存储空间达100组。
所存储的测试结果还可以通过RS232接口上传至PC机保存。
2 技术指标1、测量范围：2mΩ/ 20 mΩ可选2、分辩率：0.1μΩ/1μΩ3、测量电流：直流≥1004、测量精度：0.5%RGD+0.05%FS5、显示方式：LCD中文显示6、可储存100组数据7、工作方式：连续8、支持RS232数据上传9、电源：AC220V±10% 50Hz10、体积：（长×宽×高mm）340×280×21011、环境温度：-10℃~+40℃相对湿度<80%12、重量：<10公斤3 硬件介绍图1 回路电阻测试仪回路电阻测试仪的外形如图1所示，工作时仪器提供不小于100A/200A（对于200A型的测试仪）的直流加载在被试品两端，然后采用四线法测量被试品的电阻值,经过滤波处理和科学计算,直接在一起LCD上显示微欧级别的接触电阻,试验时仪器接线如图2所示，其中图2中接线柱的标注1，2，3，4与图1中的接线柱标注一致图2 测试接线图回路电阻测试仪的电路原理框图如图3所示。
S-11Specifications Input Signals:Thermocouple:J, K, T, E, R, S, B, C, N (Nicrosil-Nisil),and Nickel/Nickel-Moly RTD:10 ΩCu, 100 ΩPt 385, 100 ΩPt 392, 200 ΩPt 385, 200 ΩPt 392, 120 ΩNi 385DC Voltage:Linear andsquare root programmable to 10 V (100 mV,1 V, and 10 V ranges)DC Current:4 to 20 mA,10 to 50 mAInput Accuracy:Thermocouple:±1.5°C for J, K, T, E,N (Nicrosil-Nisil), and Nickel/Nickel-Moly; ±3°C for R, S and C; ±4°C for B RTD:±0.5°C or 0.2%Voltage:±0.05% of programming range Current:±0.1% with external high accuracy shunt Input Resolution:0.006% of full scaleInput Impedance:>10 megaohms on 100 mV,1 V Ranges, ~50 K on 10 Volt Range Input Capacity:Up to 12 direct; 15 total Scan Rate:All points scanned every 250 ms Common Mode Voltage:250 Vdc or peak Vac (isolation between channels)ߜ6 or 12 Isolated AnalogInputs Plus 9 or 3Computation Channels ߜ5-Inch Bright LCD orTFT Color Graphic Display withTouchscreen Control ߜRecord Data on 31⁄2InchDisks or PCMCIA Memory Cards ߜWindows BasedSoftware (Optional)ߜMath Functions Include+, -, x, ÷, Square Root,Logarithms, Totalization,Maximum/Minimum Moving Average, and MoreߜIndependent RecordingRates for Each Channel ߜSet Up andAutomatically Search Data Files by Signal Values, Alarms, orDate/Time Parameters ߜAlarm/Event Information ߜ60 Internal Alarms ߜ5 Alarms (High, Low,and Rate of Change) Per Channelߜ6 Form C Relay ContactOutputs, 3 Digital Inputs ߜRS-232 (Standard)Paperless Recorders/ Data Acquisition SystemsCommon Mode Noise Rejection: >100 dB, 50/60 HzNormal Mode Noise Rejection:>50 dB, 50/60 HzEMC Compliance:Meets orexceeds the requirements of CE for EMC 89/336/EECRecordingRecording Rates:User programmable from 4 samples per second to 1 sample every 10 minutesFormat:MSDOS compatible file system. Proprietary file structure Storage Capacity:(RD8600 Series)89 mm (31⁄2") floppy disc-approximately 700,000 samples for a 1.44 Megabyte Disk (RD8700 Series)PCMCIA Static RAM cards-approximately 2,000,000 samples for a 4 Megabyte Card PCMCIA Flash cards-approximately 5,000,000samples for a 10 Megabyte CardDisplayDisplay Type Mono:CCFL backlit STN liquid crystal displayResolution Mono:240 (H) x 128(V) pixels. Display area 5.8 x 10.9 cm (2.3 x 4.3")Display Type Color: CCFL backlit Active Matrix TFT Liquid Crystal DisplayResolution Color:320(H) x 234(V)pixels. Display Area 6.8 x 10.9 cm (3 x 4")OMEGACARE SM extended warranty program is available for models shown on this page.Ask your sales representative for full details when placing an order.RD8600 Series$1995Basic UnitS-12Display Modes:Graphics (trending,vertical or horizontal), bar graphs,large digital display, alphanumeric alarm and event data orcombinations on a split screen Display Update Rate:1 second.Data update rate programmable from 1 to 60 seconds Virtual Chart Speed:Programmable: 10 mm/hr to15,000 mm/hr (0.5 in/hr to 600 in/hr) Virtual Chart Scales:2 sets of 8 scales Display Windows:Time/date, graphics (bars, large digital, trends), disk status,system status or ident, button bar FeaturesMath Package:Algebraic equations (basic math, powers, roots, natural and base logarithms, exponentiation),peak monitoring, differentials, true rolling averages, gated timing,conditionals (Boolean logic),totalization, logarithmic scaling and 12 programmable constants Buffer:Internal buffer enables real time browsing of historic chart data independent of recorded data.Equivalent browse capability is approximately 560 pen inches. This represents about 51⁄2days for 4 pens at 1 inch/hour.Software:Windows based.VGA minimum, SVGA preferred. On 31⁄2" diskConfiguration:Touchscreen control menu with button bar for simpleprogramming on IBM compatible PCOptionsAlarm Contacts:6 isolated Form C, 3 amp @ 250 Vac or 26 VdcRemote Inputs:3 isolated inputs user selectable as dry contact or 5 to 12 Vdc activated. Inputs share a common.Configurable for chart control, alarm,acknowledge/reset, event markers,totalizer reset or logic inputCommunications:ESD protected RS-232 with full hand shaking.Supports Modem or isolated RS-485 network port. Serial Protocol -MODBUS RTU or MODBUS ASCIIPowerPower Requirements:100 to 240 Vac ±10% 50/60 Hz, 35 VA max.Power Fail Protection:Programmed parameters stored in non-volatile memory. Clock battery backed. Retention time without power >12 months.EnvironmentalOperating Temperature:5 to 40°C (41 to 104°F) (Floppy Disk), -10 to 50°C (14 to 122°F) (PCMCIA Card)Operating Humidity:10% to 80% RH non-condensing Dimensions:Size:144 x 144 x 208 mm(5.669 x 5.669 x 8") panel cutout 137 x 137 mm (5.393 x 5.393")Weight:3 kg (6.6 lb)RD8600-SW Windows Based SoftwareߜDirect Data TransferߜSimultaneous Multi-File ViewingߜMulti-Drop up to 31 Units Via RS-485 with MODBUS Protocol ߜRemote Data Acquisition and Recorder Configuration ߜSearch, Combine, Analyze, Print, and Export Data Filesto Other ProgramsOrdering Examples:RD8606C-AL6color recorder with 31⁄2" disk, 6 universal inputs and 6 relay contacts, $2995 + 295 = $3290 OCW-1 OMEGACARE SM extends standard 2-year warranty to a total of 3 years $3290 + 150 = $3440OptionsAccessoriesCANADA www.omega.ca Laval(Quebec) 1-800-TC-OMEGA UNITED KINGDOM www. Manchester, England0800-488-488GERMANY www.omega.deDeckenpfronn, Germany************FRANCE www.omega.frGuyancourt, France088-466-342BENELUX www.omega.nl Amstelveen, NL 0800-099-33-44UNITED STATES 1-800-TC-OMEGA Stamford, CT.CZECH REPUBLIC www.omegaeng.cz Karviná, Czech Republic596-311-899TemperatureCalibrators, Connectors, General Test and MeasurementInstruments, Glass Bulb Thermometers, Handheld Instruments for Temperature Measurement, Ice Point References,Indicating Labels, Crayons, Cements and Lacquers, Infrared Temperature Measurement Instruments, Recorders Relative Humidity Measurement Instruments, RTD Probes, Elements and Assemblies, Temperature & Process Meters, Timers and Counters, Temperature and Process Controllers and Power Switching Devices, Thermistor Elements, Probes andAssemblies,Thermocouples Thermowells and Head and Well Assemblies, Transmitters, WirePressure, Strain and ForceDisplacement Transducers, Dynamic Measurement Force Sensors, Instrumentation for Pressure and Strain Measurements, Load Cells, Pressure Gauges, PressureReference Section, Pressure Switches, Pressure Transducers, Proximity Transducers, Regulators,Strain Gages, Torque Transducers, ValvespH and ConductivityConductivity Instrumentation, Dissolved OxygenInstrumentation, Environmental Instrumentation, pH Electrodes and Instruments, Water and Soil Analysis InstrumentationHeatersBand Heaters, Cartridge Heaters, Circulation Heaters, Comfort Heaters, Controllers, Meters and SwitchingDevices, Flexible Heaters, General Test and Measurement Instruments, Heater Hook-up Wire, Heating Cable Systems, Immersion Heaters, Process Air and Duct, Heaters, Radiant Heaters, Strip Heaters, Tubular HeatersFlow and LevelAir Velocity Indicators, Doppler Flowmeters, LevelMeasurement, Magnetic Flowmeters, Mass Flowmeters,Pitot Tubes, Pumps, Rotameters, Turbine and Paddle Wheel Flowmeters, Ultrasonic Flowmeters, Valves, Variable Area Flowmeters, Vortex Shedding FlowmetersData AcquisitionAuto-Dialers and Alarm Monitoring Systems, Communication Products and Converters, Data Acquisition and Analysis Software, Data LoggersPlug-in Cards, Signal Conditioners, USB, RS232, RS485 and Parallel Port Data Acquisition Systems, Wireless Transmitters and Receivers。
